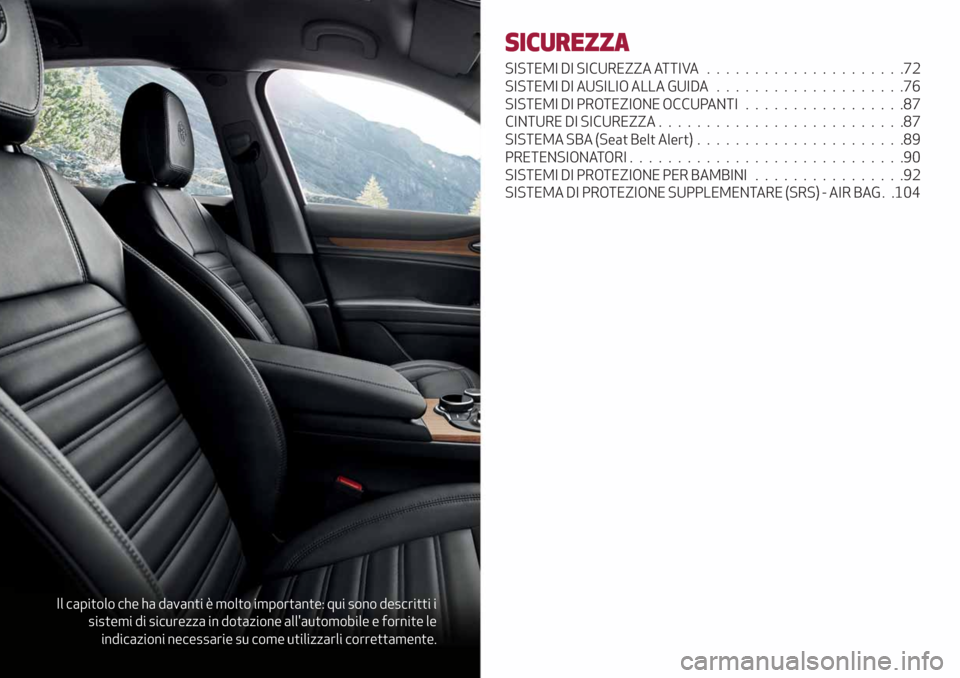

2019 Alfa Romeo Stelvio Manuale del proprietario (in Italian)

Il capitolo che ha davanti è molto importante: qui sono descritti i
sistemi di sicurezza in dotazione all'automobile e fornite le
indicazioni necessarie su come utilizzarli correttamente.
SICUREZZA
SISTEMI DI SICUREZZA ATTIVA.....................72
SISTEMI DI AUSILIO ALLA GUIDA....................76
SISTEMI DI PROTEZIONE OCCUPANTI.................87
CINTURE DI SICUREZZA..........................87
SISTEMA SBA (Seat Belt Alert)......................89
PRETENSIONATORI.............................90
SISTEMI DI PROTEZIONE PER BAMBINI................92
SISTEMA DI PROTEZIONE SUPPLEMENTARE (SRS) - AIR BAG . .104

SISTEMI DI SICUREZZA ATTIVA
La vettura può essere dotata dei
seguenti dispositivi di sicurezza attiva:
ABS (Anti-Lock Brakes);
DTC (Drive Train Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HSA (Hill Start Assist);
AST (Alfa™ Steering Torque);
HDC (Hill Discent Control)
Per il funzionamento dei sistemi vedere
quanto descritto alle pagine seguenti.
SISTEMA ABS (Anti-lock Braking
System)
È un sistema, parte integrante
dell'impianto frenante, che evita il
bloccaggio e conseguentemente lo
slittamento di una o più ruote, con
qualsiasi condizione del fondo stradale e
intensità dell'azione frenante,
garantendo in tal modo il controllo della
vettura anche nelle frenate di emergenza
ed ottimizzando gli spazi di arresto.
Il sistema interviene in frenata, quando le
ruote sono prossime al bloccaggio,
tipicamente in condizioni di frenate
d'emergenza o in condizioni di bassa
aderenza, dove i bloccaggi possono
essere più frequenti.
Il sistema aumenta inoltre la
controllabilità e stabilità della vetturaqualora la frenata avvenga su una
superficie con aderenza differenziata tra
le ruote del lato destro e del lato sinistro
oppure in curva.
Completa l'impianto il sistema EBD
(Electronic Braking Force Distribution),
che consente di ripartire l'azione
frenante fra le ruote anteriori e quelle
posteriori.
Intervento del sistema
L'ABS, che equipaggia questa vettura, è
dotato di funzionamento "brake by wire”
(Integrated Brake System - IBS). Con
questo sistema il comando di frenata,
dato con la pressione del pedale freno,
non viene trasmesso idraulicamente ma
elettronicamente, pertanto non è più
avvertibile la leggera pulsazione che si
aveva sul pedale con l'intervento del
sistema tradizionale.
29) 30) 31) 32) 33) 34)
SISTEMA DTC (Drive Train Control)(ove presente)
Alcune versioni di questa vettura sono
dotate di un sistema di trazione integrale
(AWD) attivo a richiesta che offre una
trazione ottimale per innumerevoli
condizioni di guida e di fondo stradale. Il
sistema riduce al minimo lo slittamento
degli pneumatici ridistribuendo
automaticamente la coppia alle ruote
anteriori e posteriori secondo necessità.Per massimizzare il risparmio di
combustibile, la vettura con AWD passa
automaticamente alla trazione
posteriore (RWD) quando la strada e le
condizioni ambientali sono tali da non
causare lo slittamento degli pneumatici.
Quando la strada e le condizioni
ambientali richiedono maggiore trazione,
la vettura passa automaticamente alla
modalità AWD.
35)
AVVERTENZA Se si accende il simbolo di
avaria dell’impianto, dopo l'avviamento
del motore o durante la guida, significa
che il sistema AWD non funziona in modo
corretto. Se il messaggio di avviso si
attiva frequentemente, si consiglia di
fare eseguire le operazioni di
manutenzione.
36)
SISTEMA ESC (Electronic Stability
Control)
Il sistema ESC migliora il controllo
direzionale e la stabilità della vettura
sotto diverse condizioni di guida.
Il sistema ESC corregge il sottosterzo e il
sovrasterzo della vettura, ripartendo la
frenata sulle ruote appropriate. Inoltre
anche la coppia erogata dal motore può
essere ridotta in modo tale da mantenere
il controllo della vettura.
Il sistema ESC utilizza dei sensori
72
SICUREZZA

installati sulla vettura per interpretare la
traiettoria che il guidatore intende
seguire e la confronta con quella reale
della vettura. Quando la traiettoria
desiderata e quella reale si discostano, il
sistema ESC interviene contrastando il
sottosterzo o il sovrasterzo della vettura.
Sovrasterzo: si verifica quando la
vettura sta girando più del dovuto
rispetto all'angolo volante impostato.
Sottosterzo: si verifica quando la
vettura sta girando meno del dovuto
rispetto all'angolo voltante impostato.
Intervento del sistema
L'intervento del sistema è segnalato dal
lampeggio della spia ESC sul quadro
strumenti, per informare il guidatore che
la vettura è in condizioni critiche di
stabilità ed aderenza.
37) 38) 39) 40) 41)
SISTEMA TC (Traction Control)
Il sistema interviene automaticamente in
caso di slittamento, di perdita di
aderenza su fondo bagnato
(aquaplaning), accelerazione su fondi
sdrucciolevoli, innevati o ghiacciati, ecc.
di una od entrambe le ruote motrici. In
funzione delle condizioni di slittamento
vengono attivate due differenti logiche di
controllo:
se lo slittamento interessa entrambe
le ruote motrici, il sistema intervieneriducendo la potenza trasmessa dal
motore;
se lo slittamento interessa solo una
delle ruote motrici, si attiva la funzione
BLD (Brake Limited Differential)
andando a frenare automaticamente la
ruota che slitta (viene simulato il
comportamento di un differenziale
autobloccante). Questo provocherà un
aumento di trasferimento di coppia
motore alla ruota che non sta slittando.
Intervento del sistema
L'intervento del sistema è segnalato dal
lampeggio della spia ESC sul quadro
strumenti, per informare il guidatore che
la vettura è in condizioni critiche di
stabilità ed aderenza.
42) 43) 44) 45) 46)
SISTEMA PBA (Panic Brake Assist)
Il sistema PBA è progettato per
ottimizzare la capacità frenante della
vettura durante una frenata di
emergenza.
Il sistema riconosce la frenata
d'emergenza monitorando la velocità e la
forza con cui viene premuto il pedale
freno e di conseguenza applica la
pressione ottimale ai freni. Questo può
aiutare a ridurre gli spazi di frenata: il
sistema PBA completa quindi il sistema
ABS.
La massima assistenza del sistema PBAsi ottiene premendo molto velocemente
il pedale del freno. Inoltre, per ottenere la
massima funzionalità del sistema, è
necessario premere continuativamente il
pedale del freno durante la frenata,
evitando di premere a intermittenza sullo
stesso. Non ridurre la pressione sul
pedale del freno fin quando la frenata non
è più necessaria.
Il sistema PBA si disattiva quando il
pedale del freno viene rilasciato.
47) 48) 49)
SISTEMA HSA (Hill Start Assist)
È parte integrante del sistema ESC e
agevola la partenza in salita attivandosi
automaticamente nei seguenti casi:
in salita: vettura ferma su strada con
pendenza maggiore del 5%, motore
avviato, freno premuto e cambio in folle o
marcia inserita diversa dalla retromarcia;
in discesa: vettura ferma su strada con
pendenza maggiore del 5%, motore
avviato, freno premuto e retromarcia
inserita.
In fase di spunto la centralina del sistema
ESC mantiene la pressione frenante sulle
ruote fino al raggiungimento dalla coppia
motore necessaria alla partenza, o
comunque per un tempo massimo di
2 secondi, consentendo di spostare
agevolmente il piede destro dal pedale
del freno all'acceleratore.
Trascorsi i 2 secondi, senza che sia stata
73

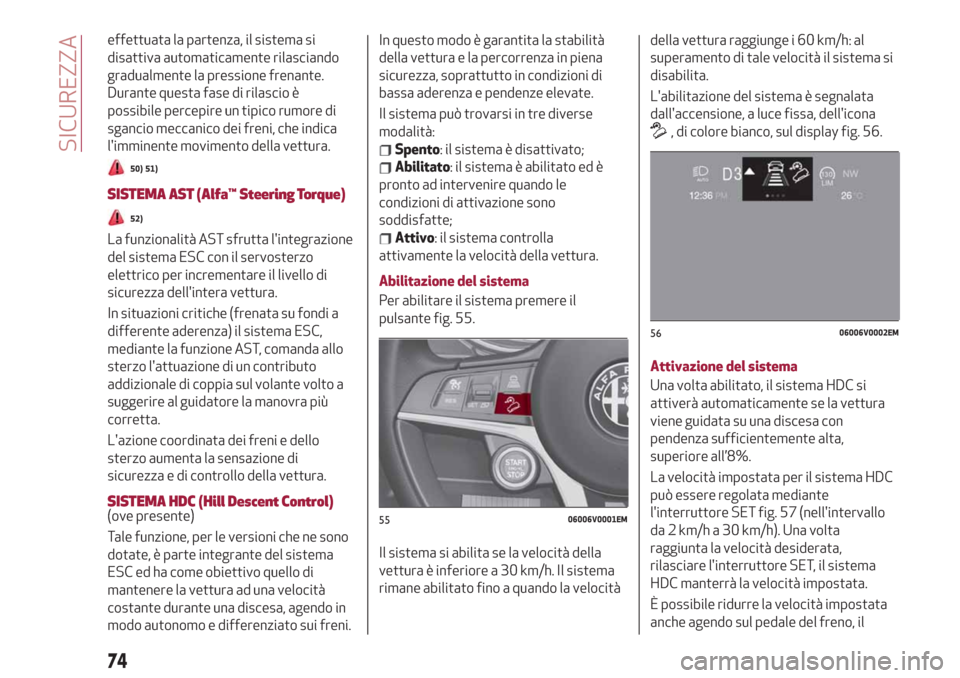

effettuata la partenza, il sistema si
disattiva automaticamente rilasciando
gradualmente la pressione frenante.
Durante questa fase di rilascio è
possibile percepire un tipico rumore di
sgancio meccanico dei freni, che indica
l'imminente movimento della vettura.
50) 51)
SISTEMA AST (Alfa™ Steering Torque)
52)
La funzionalità AST sfrutta l'integrazione
del sistema ESC con il servosterzo
elettrico per incrementare il livello di
sicurezza dell'intera vettura.
In situazioni critiche (frenata su fondi a
differente aderenza) il sistema ESC,
mediante la funzione AST, comanda allo
sterzo l'attuazione di un contributo
addizionale di coppia sul volante volto a
suggerire al guidatore la manovra più
corretta.
L'azione coordinata dei freni e dello
sterzo aumenta la sensazione di
sicurezza e di controllo della vettura.
SISTEMA HDC (Hill Descent Control)(ove presente)
Tale funzione, per le versioni che ne sono
dotate, è parte integrante del sistema
ESC ed ha come obiettivo quello di
mantenere la vettura ad una velocità
costante durante una discesa, agendo in
modo autonomo e differenziato sui freni.In questo modo è garantita la stabilità
della vettura e la percorrenza in piena
sicurezza, soprattutto in condizioni di
bassa aderenza e pendenze elevate.
Il sistema può trovarsi in tre diverse
modalità:
Spento: il sistema è disattivato;
Abilitato: il sistema è abilitato ed è
pronto ad intervenire quando le
condizioni di attivazione sono
soddisfatte;
Attivo: il sistema controlla
attivamente la velocità della vettura.
Abilitazione del sistema
Per abilitare il sistema premere il
pulsante fig. 55.
Il sistema si abilita se la velocità della
vettura è inferiore a 30 km/h. Il sistema
rimane abilitato fino a quando la velocitàdella vettura raggiunge i 60 km/h: al
superamento di tale velocità il sistema si
disabilita.
L'abilitazione del sistema è segnalata
dall'accensione, a luce fissa, dell'icona
, di colore bianco, sul display fig. 56.
Attivazione del sistema
Una volta abilitato, il sistema HDC si
attiverà automaticamente se la vettura
viene guidata su una discesa con
pendenza sufficientemente alta,
superiore all’8%.
La velocità impostata per il sistema HDC
può essere regolata mediante
l'interruttore SET fig. 57 (nell'intervallo
da 2 km/h a 30 km/h). Una volta
raggiunta la velocità desiderata,
rilasciare l'interruttore SET, il sistema
HDC manterrà la velocità impostata.
È possibile ridurre la velocità impostata
anche agendo sul pedale del freno, il
5506006V0001EM
5606006V0002EM
74
SICUREZZA

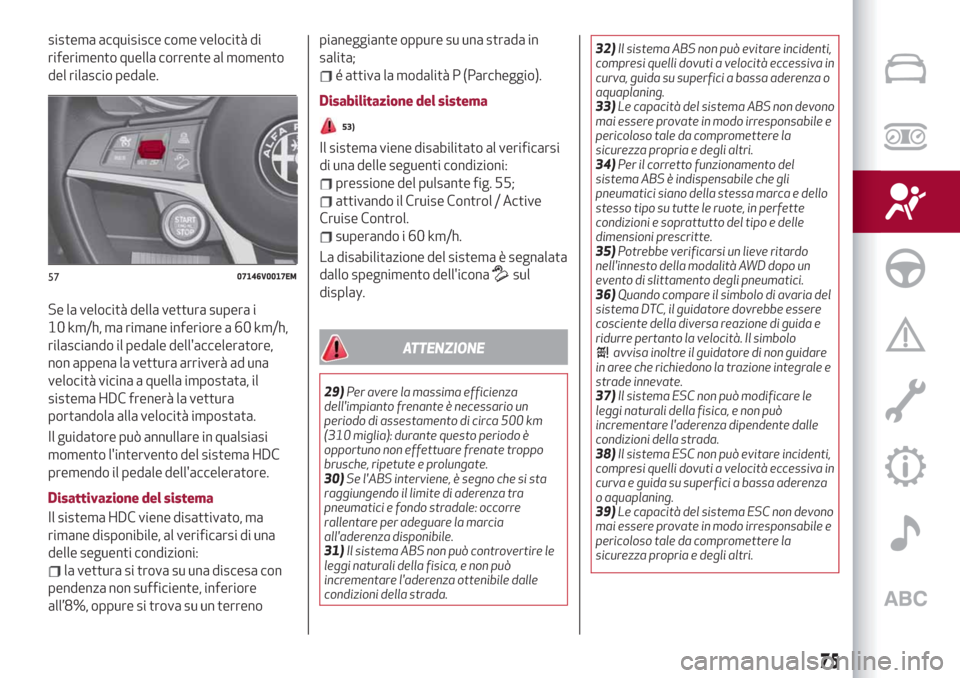

sistema acquisisce come velocità di
riferimento quella corrente al momento
del rilascio pedale.
Se la velocità della vettura supera i
10 km/h, ma rimane inferiore a 60 km/h,
rilasciando il pedale dell'acceleratore,
non appena la vettura arriverà ad una
velocità vicina a quella impostata, il
sistema HDC frenerà la vettura
portandola alla velocità impostata.
Il guidatore può annullare in qualsiasi
momento l'intervento del sistema HDC
premendo il pedale dell'acceleratore.
Disattivazione del sistema
Il sistema HDC viene disattivato, ma
rimane disponibile, al verificarsi di una
delle seguenti condizioni:
la vettura si trova su una discesa con
pendenza non sufficiente, inferiore
all’8%, oppure si trova su un terrenopianeggiante oppure su una strada in
salita;
é attiva la modalità P (Parcheggio).
Disabilitazione del sistema
53)
Il sistema viene disabilitato al verificarsi
di una delle seguenti condizioni:
pressione del pulsante fig. 55;
attivando il Cruise Control / Active
Cruise Control.
superando i 60 km/h.
La disabilitazione del sistema è segnalata
dallo spegnimento dell'icona
sul
display.
ATTENZIONE
29)Per avere la massima efficienza
dell'impianto frenante è necessario un
periodo di assestamento di circa 500 km
(310 miglia): durante questo periodo è
opportuno non effettuare frenate troppo
brusche, ripetute e prolungate.
30)Se l'ABS interviene, è segno che si sta
raggiungendo il limite di aderenza tra
pneumatici e fondo stradale: occorre
rallentare per adeguare la marcia
all'aderenza disponibile.
31)Il sistema ABS non può controvertire le
leggi naturali della fisica, e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.32)Il sistema ABS non può evitare incidenti,
compresi quelli dovuti a velocità eccessiva in
curva, guida su superfici a bassa aderenza o
aquaplaning.
33)Le capacità del sistema ABS non devono
mai essere provate in modo irresponsabile e
pericoloso tale da compromettere la
sicurezza propria e degli altri.
34)Per il corretto funzionamento del
sistema ABS è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritte.
35)Potrebbe verificarsi un lieve ritardo
nell'innesto della modalità AWD dopo un
evento di slittamento degli pneumatici.
36)Quando compare il simbolo di avaria del
sistema DTC, il guidatore dovrebbe essere
cosciente della diversa reazione di guida e
ridurre pertanto la velocità. Il simbolo
avvisa inoltre il guidatore di non guidare
in aree che richiedono la trazione integrale e
strade innevate.
37)Il sistema ESC non può modificare le
leggi naturali della fisica, e non può
incrementare l'aderenza dipendente dalle
condizioni della strada.
38)Il sistema ESC non può evitare incidenti,
compresi quelli dovuti a velocità eccessiva in
curva e guida su superfici a bassa aderenza
o aquaplaning.
39)Le capacità del sistema ESC non devono
mai essere provate in modo irresponsabile e
pericoloso tale da compromettere la
sicurezza propria e degli altri.
5707146V0017EM
75

40)Per il corretto funzionamento del
sistema ESC è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritti.
41)Le prestazioni del sistema ESC non
devono indurre il guidatore a correre rischi
inutili e non giustificati. La condotta di guida
deve essere sempre adeguata alle
condizioni del fondo stradale, alla visibilità
ed al traffico. La responsabilità per la
sicurezza stradale spetta sempre e
comunque al guidatore.
42)Per il corretto funzionamento del
sistema TC è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritti.
43)Le prestazioni del sistema TC non
devono indurre il guidatore a correre rischi
inutili e non giustificati. La condotta di guida
deve essere sempre adeguata alle
condizioni del fondo stradale, alla visibilità e
al traffico. La responsabilità per la sicurezza
stradale spetta sempre e comunque al
guidatore.
44)Il sistema TC non può controvertire le
leggi naturali della fisica, e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
45)Il sistema TC non può evitare incidenti,
compresi quelli dovuti a velocità eccessiva in
curva, guida su superfici a bassa aderenza o
aquaplaning.
46)Le capacità del sistema TC non devono
mai essere provate in modo irresponsabile e
pericoloso tale da compromettere la
sicurezza propria e degli altri.47)Il sistema PBA non può controvertire le
leggi naturali della fisica e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
48)Il sistema PBA non può evitare incidenti,
compresi quelli dovuti ad eccessiva velocità
in curva, guida su superfici a bassa aderenza
oppure aquaplaning.
49)Le capacità del sistema PBA non devono
mai essere provate in modo irresponsabile e
pericoloso tale da compromettere la
sicurezza del guidatore stesso, degli altri
occupanti presenti a bordo della vettura e di
tutti gli altri utilizzatori della strada.
50)Il sistema HSA non è un freno di
stazionamento, pertanto non abbandonare
la vettura senza aver inserito il freno di
stazionamento elettrico, arrestato il motore
ed inserito la prima marcia, ponendo la
vettura in sosta in condizioni di sicurezza
(per maggiori informazioni vedere quanto
descritto nel paragrafo "In sosta" nel
capitolo "Avviamento e guida").
51)Possono esserci situazioni su piccole
pendenze (inferiori all'8%), in condizione di
vettura carica, in cui il sistema Hill Start
Assist potrebbe non attivarsi causando un
leggero arretramento, e aumentando il
rischio di una collisione con un altro veicolo
od un oggetto. La responsabilità per la
sicurezza stradale spetta sempre e
comunque al guidatore.
52)Il sistema AST costituisce un ausilio alla
guida e non sostituisce il guidatore nella
responsabilità della conduzione della
vettura.
53)Le prestazioni di una vettura dotata di
HDC non devono mai essere messe alla
prova in modo incauto e pericoloso, con la
possibilità di mettere a repentaglio la
sicurezza del guidatore e di altre persone.SISTEMI DI AUSILIO ALLA
GUIDA
La vettura può essere dotata dei
seguenti sistemi di ausilio alla guida:
BSM (Blind Spot Monitoring);
FCW (Forward Collision Warning);
TPMS (Tyre Pressure Monitoring
System).
Per il funzionamento dei sistemi vedere
quanto descritto alle pagine seguenti.

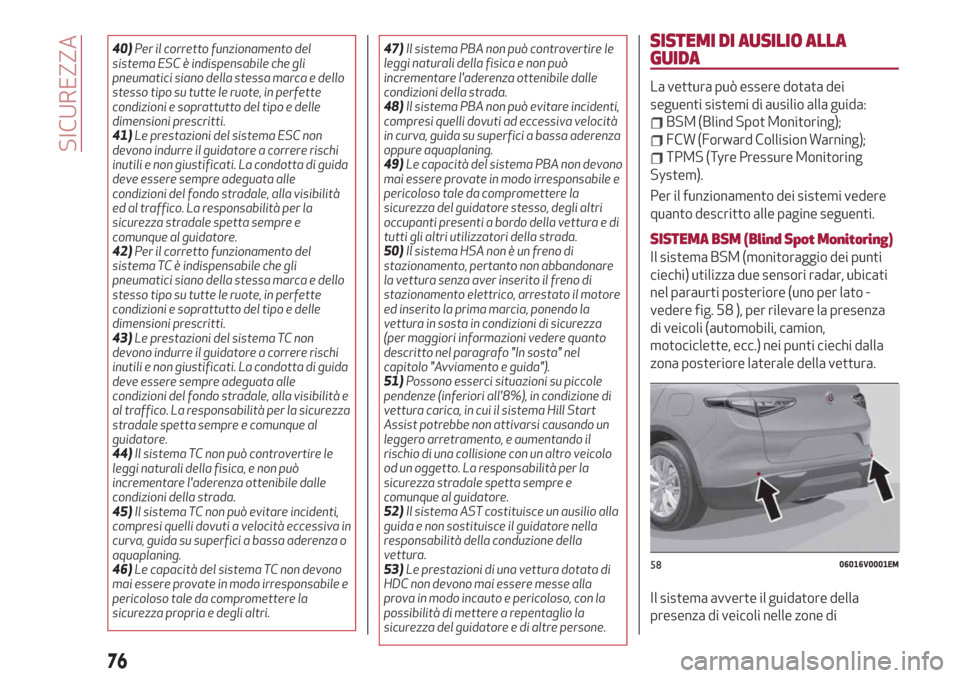

SISTEMA BSM (Blind Spot Monitoring)
Il sistema BSM (monitoraggio dei punti
ciechi) utilizza due sensori radar, ubicati
nel paraurti posteriore (uno per lato -
vedere fig. 58 ), per rilevare la presenza
di veicoli (automobili, camion,
motociclette, ecc.) nei punti ciechi dalla
zona posteriore laterale della vettura.
Il sistema avverte il guidatore della
presenza di veicoli nelle zone di
5806016V0001EM
76
SICUREZZA

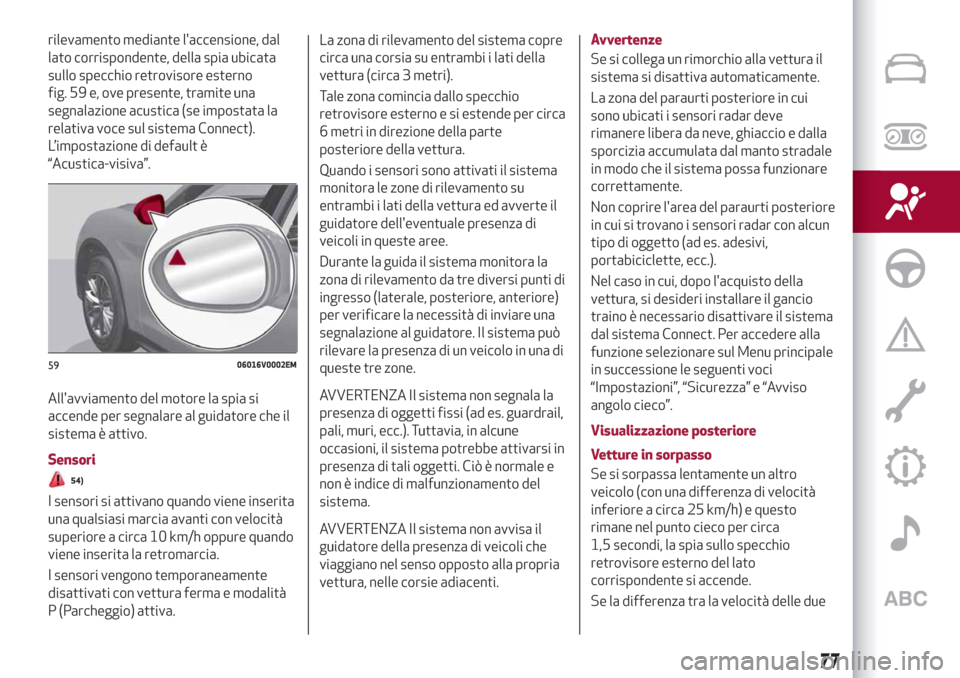

rilevamento mediante l'accensione, dal
lato corrispondente, della spia ubicata
sullo specchio retrovisore esterno
fig. 59 e, ove presente, tramite una
segnalazione acustica (se impostata la
relativa voce sul sistema Connect).
L’impostazione di default è
“Acustica-visiva”.
All'avviamento del motore la spia si
accende per segnalare al guidatore che il
sistema è attivo.
Sensori
54)
I sensori si attivano quando viene inserita
una qualsiasi marcia avanti con velocità
superiore a circa 10 km/h oppure quando
viene inserita la retromarcia.
I sensori vengono temporaneamente
disattivati con vettura ferma e modalità
P (Parcheggio) attiva.La zona di rilevamento del sistema copre
circa una corsia su entrambi i lati della
vettura (circa 3 metri).
Tale zona comincia dallo specchio
retrovisore esterno e si estende per circa
6 metri in direzione della parte
posteriore della vettura.
Quando i sensori sono attivati il sistema
monitora le zone di rilevamento su
entrambi i lati della vettura ed avverte il
guidatore dell'eventuale presenza di
veicoli in queste aree.
Durante la guida il sistema monitora la
zona di rilevamento da tre diversi punti di
ingresso (laterale, posteriore, anteriore)
per verificare la necessità di inviare una
segnalazione al guidatore. Il sistema può
rilevare la presenza di un veicolo in una di
queste tre zone.
AVVERTENZA Il sistema non segnala la
presenza di oggetti fissi (ad es. guardrail,
pali, muri, ecc.). Tuttavia, in alcune
occasioni, il sistema potrebbe attivarsi in
presenza di tali oggetti. Ciò è normale e
non è indice di malfunzionamento del
sistema.
AVVERTENZA Il sistema non avvisa il
guidatore della presenza di veicoli che
viaggiano nel senso opposto alla propria
vettura, nelle corsie adiacenti.
Avvertenze
Se si collega un rimorchio alla vettura il
sistema si disattiva automaticamente.
La zona del paraurti posteriore in cui
sono ubicati i sensori radar deve
rimanere libera da neve, ghiaccio e dalla
sporcizia accumulata dal manto stradale
in modo che il sistema possa funzionare
correttamente.
Non coprire l'area del paraurti posteriore
in cui si trovano i sensori radar con alcun
tipo di oggetto (ad es. adesivi,
portabiciclette, ecc.).
Nel caso in cui, dopo l'acquisto della
vettura, si desideri installare il gancio
traino è necessario disattivare il sistema
dal sistema Connect. Per accedere alla
funzione selezionare sul Menu principale
in successione le seguenti voci
“Impostazioni”, “Sicurezza” e “Avviso
angolo cieco”.
Visualizzazione posteriore
Vetture in sorpasso
Se si sorpassa lentamente un altro
veicolo (con una differenza di velocità
inferiore a circa 25 km/h) e questo
rimane nel punto cieco per circa
1,5 secondi, la spia sullo specchio
retrovisore esterno del lato
corrispondente si accende.
Se la differenza tra la velocità delle due
5906016V0002EM
77

vetture è superiore a circa 25 km/h, la
spia non si accende.
Sistema RCP (Rear Cross Path
detection)
Questo sistema aiuta il guidatore nelle
manovre in retromarcia in caso di ridotta
visibilità.
Il sistema RCP controlla le zone di
rilevamento posteriori su entrambi i lati
della vettura, per rilevare gli oggetti che
si muovono verso i lati della vettura ad
una velocità minima compresa tra 1 km/h
e 3 km/h circa e gli oggetti che si
muovono ad una velocità massima di
circa 35 km/h, come avviene
generalmente nei parcheggi.
L'attivazione del sistema viene segnalata
al guidatore tramite un'indicazione
acustica e visiva.
AVVERTENZA Qualora i sensori fossero
coperti da ostacoli o da vetture, il
sistema non avviserà il guidatore.
Modalità di funzionamento
Il sistema può essere attivato/
disattivato dal sistema Connect. Per
accedere alla funzione selezionare sul
Menu principale in successione le
seguenti voci: “Impostazioni”, “Sicurezza”
e “Avviso angolo cieco”."Avviso angolo cieco" modalità "Visivo"
Quando il sistema è abilitato invia una
segnalazione visiva sullo specchio
retrovisore laterale interessato dalla
presenza dell'oggetto rilevato.
Se il conducente attiva l'indicatore di
direzione, mostrando l'intezione di
cambiare corsia di marcia, l'indicazione
visiva sullo specchio viene attivata in
modalità lampeggiante.
Se il conducente invece rimane nella
propria corsia di marcia, la segnalazione
sarà emessa in modo continuo.
Disattivazione funzione "Avviso angolo
cieco"
Quando il sistema è disattivato (modalità
"Avviso angolo cieco" in "OFF"), i sistemi
BSM oppure RCP non emetteranno
segnalazioni.
Il sistema BSM memorizzerà la modalità
di funzionamento in uso al momento
dell'arresto del motore. Ad ogni
avviamento del motore, la modalità
precedentemente memorizzata verrà
richiamata ed utilizzata.

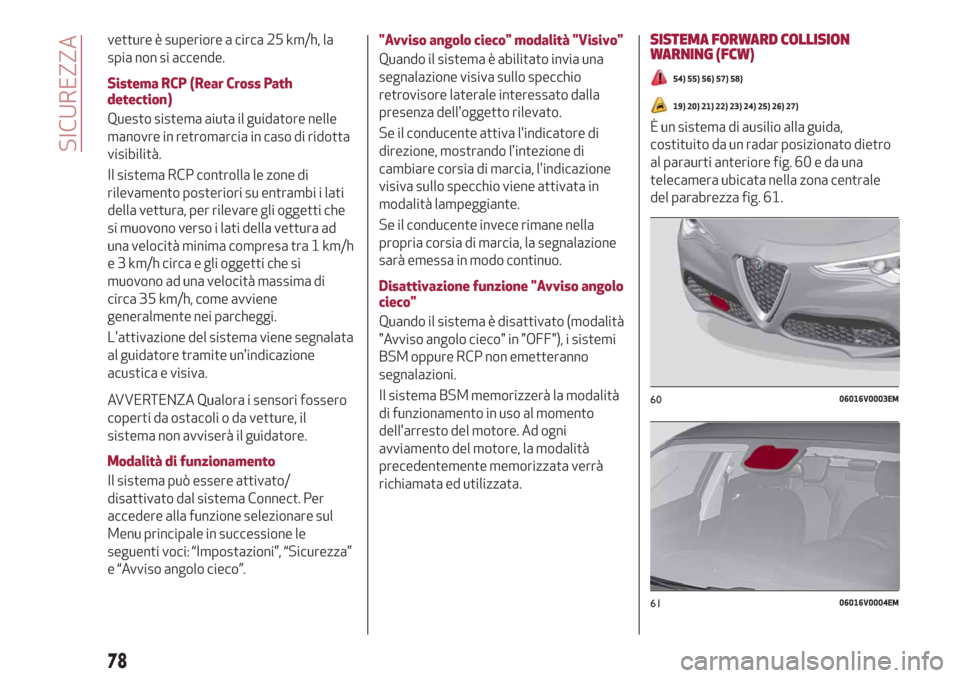

SISTEMA FORWARD COLLISION
WARNING (FCW)
54) 55) 56) 57) 58)
19) 20) 21) 22) 23) 24) 25) 26) 27)
È un sistema di ausilio alla guida,
costituito da un radar posizionato dietro
al paraurti anteriore fig. 60 e da una
telecamera ubicata nella zona centrale
del parabrezza fig. 61.
6006016V0003EM
6106016V0004EM
78
SICUREZZA
