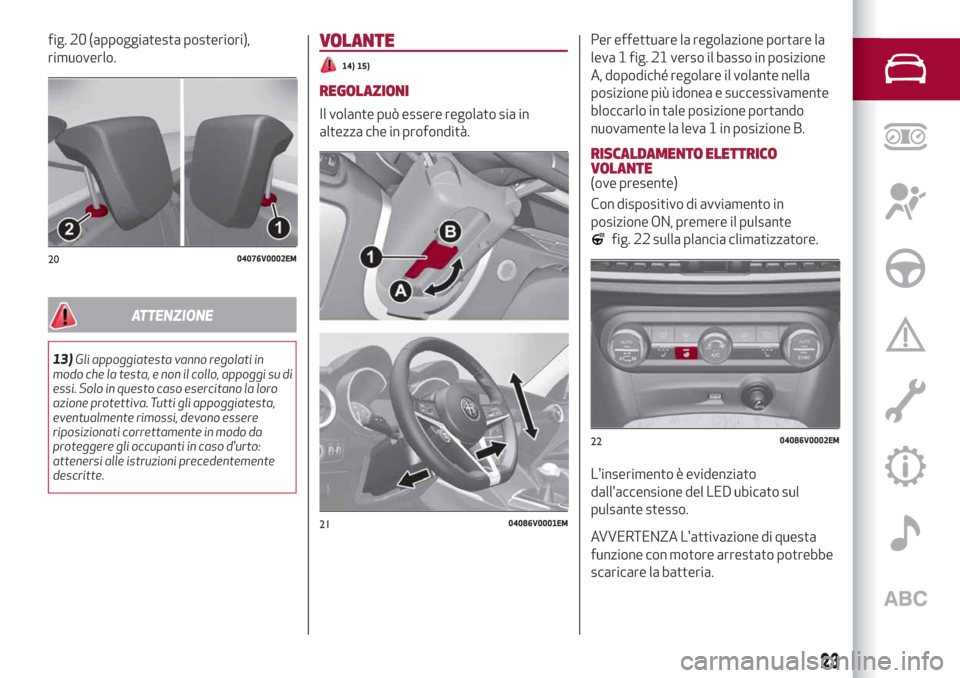

fig. 20 (appoggiatesta posteriori),
rimuoverlo.
ATTENZIONE
13)Gli appoggiatesta vanno regolati in
modo che la testa, e non il collo, appoggi su di
essi. Solo in questo caso esercitano la loro
azione protettiva. Tutti gli appoggiatesta,
eventualmente rimossi, devono essere
riposizionati correttamente in modo da
proteggere gli occupanti in caso d'urto:
attenersi alle istruzioni precedentemente
descritte.
VOLANTE
14) 15)
REGOLAZIONI
Il volante può essere regolato sia in
altezza che in profondità.Per effettuare la regolazione portare la
leva 1 fig. 21 verso il basso in posizione
A, dopodiché regolare il volante nella
posizione più idonea e successivamente
bloccarlo in tale posizione portando
nuovamente la leva 1 in posizione B.
RISCALDAMENTO ELETTRICO
VOLANTE
(ove presente)
Con dispositivo di avviamento in
posizione ON, premere il pulsante
fig. 22 sulla plancia climatizzatore.
L'inserimento è evidenziato
dall'accensione del LED ubicato sul
pulsante stesso.
AVVERTENZA L'attivazione di questa
funzione con motore arrestato potrebbe
scaricare la batteria.
2004076V0002EM
2104086V0001EM
2204086V0002EM
23

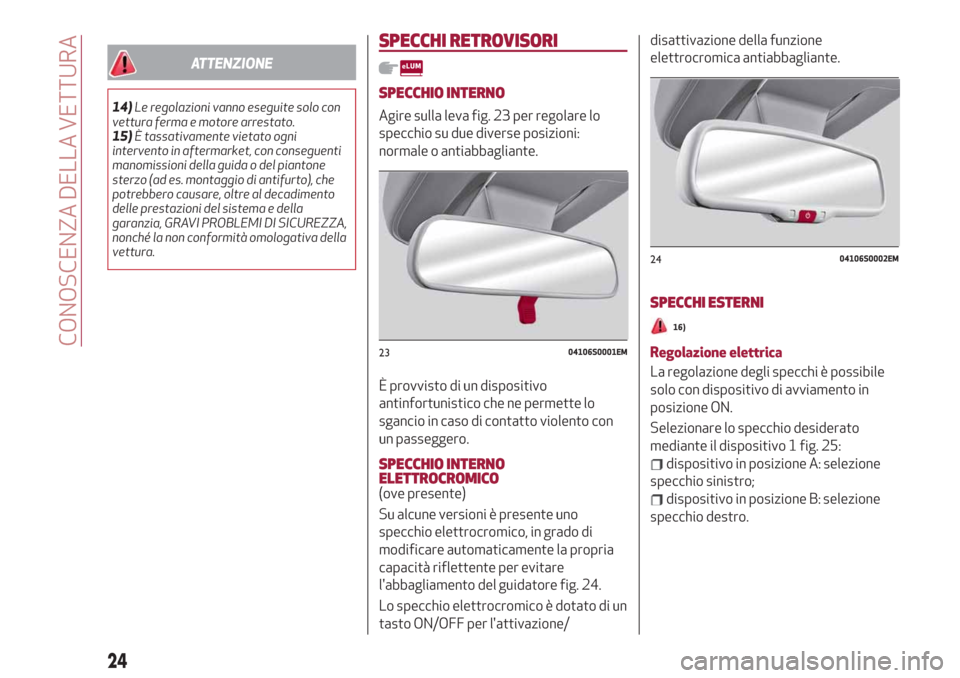

ATTENZIONE
14)Le regolazioni vanno eseguite solo con
vettura ferma e motore arrestato.
15)È tassativamente vietato ogni
intervento in aftermarket, con conseguenti
manomissioni della guida o del piantone
sterzo (ad es. montaggio di antifurto), che
potrebbero causare, oltre al decadimento
delle prestazioni del sistema e della
garanzia, GRAVI PROBLEMI DI SICUREZZA,
nonché la non conformità omologativa della
vettura.
SPECCHI RETROVISORI
SPECCHIO INTERNO
Agire sulla leva fig. 23 per regolare lo
specchio su due diverse posizioni:
normale o antiabbagliante.
È provvisto di un dispositivo
antinfortunistico che ne permette lo
sgancio in caso di contatto violento con
un passeggero.
SPECCHIO INTERNO
ELETTROCROMICO
(ove presente)
Su alcune versioni è presente uno
specchio elettrocromico, in grado di
modificare automaticamente la propria
capacità riflettente per evitare
l'abbagliamento del guidatore fig. 24.
Lo specchio elettrocromico è dotato di un
tasto ON/OFF per l'attivazione/disattivazione della funzione
elettrocromica antiabbagliante.
SPECCHI ESTERNI
16)
Regolazione elettrica
La regolazione degli specchi è possibile
solo con dispositivo di avviamento in
posizione ON.
Selezionare lo specchio desiderato
mediante il dispositivo 1 fig. 25:
dispositivo in posizione A: selezione
specchio sinistro;
dispositivo in posizione B: selezione
specchio destro.
2304106S0001EM
2404106S0002EM
24
CONOSCENZA DELLA VETTURA

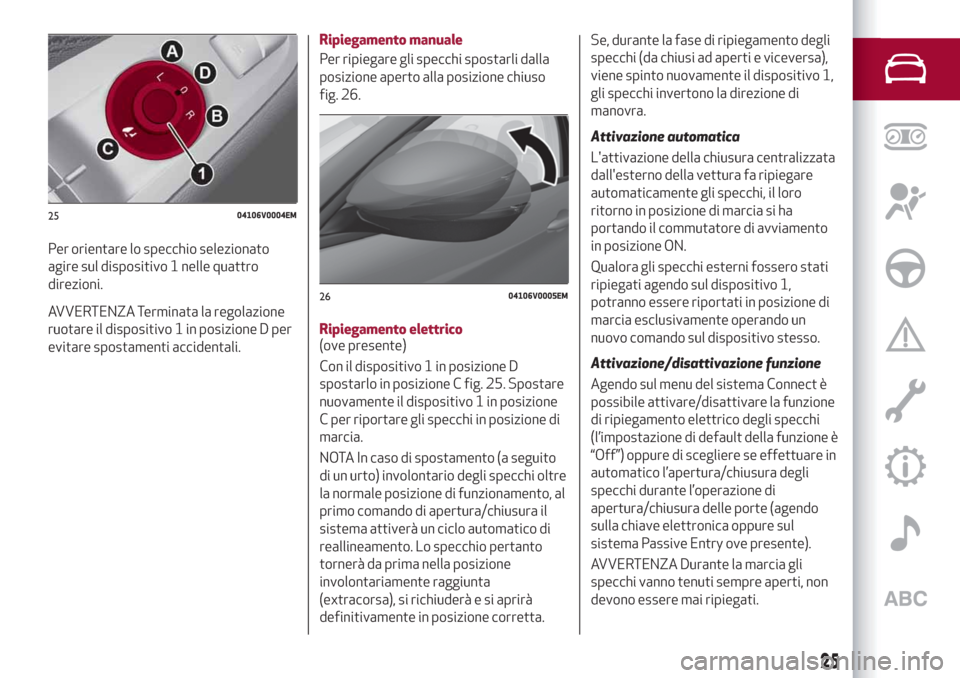

Per orientare lo specchio selezionato
agire sul dispositivo 1 nelle quattro
direzioni.
AVVERTENZA Terminata la regolazione
ruotare il dispositivo 1 in posizione D per
evitare spostamenti accidentali.
Ripiegamento manuale
Per ripiegare gli specchi spostarli dalla
posizione aperto alla posizione chiuso
fig. 26.
Ripiegamento elettrico
(ove presente)
Con il dispositivo 1 in posizione D
spostarlo in posizione C fig. 25. Spostare
nuovamente il dispositivo 1 in posizione
C per riportare gli specchi in posizione di
marcia.
NOTA In caso di spostamento (a seguito
di un urto) involontario degli specchi oltre
la normale posizione di funzionamento, al
primo comando di apertura/chiusura il
sistema attiverà un ciclo automatico di
reallineamento. Lo specchio pertanto
tornerà da prima nella posizione
involontariamente raggiunta
(extracorsa), si richiuderà e si aprirà
definitivamente in posizione corretta.Se, durante la fase di ripiegamento degli
specchi (da chiusi ad aperti e viceversa),
viene spinto nuovamente il dispositivo 1,
gli specchi invertono la direzione di
manovra.
Attivazione automatica
L'attivazione della chiusura centralizzata
dall'esterno della vettura fa ripiegare
automaticamente gli specchi, il loro
ritorno in posizione di marcia si ha
portando il commutatore di avviamento
in posizione ON.
Qualora gli specchi esterni fossero stati
ripiegati agendo sul dispositivo 1,
potranno essere riportati in posizione di
marcia esclusivamente operando un
nuovo comando sul dispositivo stesso.
Attivazione/disattivazione funzione
Agendo sul menu del sistema Connect è
possibile attivare/disattivare la funzione
di ripiegamento elettrico degli specchi
(l’impostazione di default della funzione è
“Off”) oppure di scegliere se effettuare in
automatico l’apertura/chiusura degli
specchi durante l’operazione di
apertura/chiusura delle porte (agendo
sulla chiave elettronica oppure sul
sistema Passive Entry ove presente).
AVVERTENZA Durante la marcia gli
specchi vanno tenuti sempre aperti, non
devono essere mai ripiegati.
2504106V0004EM
2604106V0005EM
25

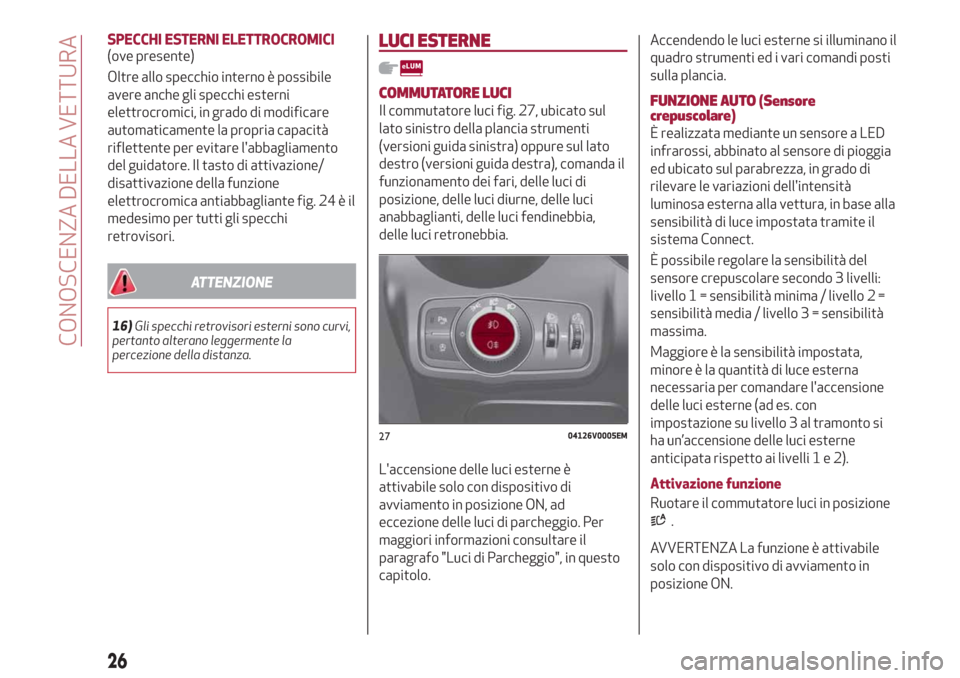

SPECCHI ESTERNI ELETTROCROMICI
(ove presente)
Oltre allo specchio interno è possibile
avere anche gli specchi esterni
elettrocromici, in grado di modificare
automaticamente la propria capacità
riflettente per evitare l'abbagliamento
del guidatore. Il tasto di attivazione/
disattivazione della funzione
elettrocromica antiabbagliante fig. 24 è il
medesimo per tutti gli specchi
retrovisori.
ATTENZIONE
16)Gli specchi retrovisori esterni sono curvi,
pertanto alterano leggermente la
percezione della distanza.
LUCI ESTERNE
COMMUTATORE LUCI
Il commutatore luci fig. 27, ubicato sul
lato sinistro della plancia strumenti
(versioni guida sinistra) oppure sul lato
destro (versioni guida destra), comanda il
funzionamento dei fari, delle luci di
posizione, delle luci diurne, delle luci
anabbaglianti, delle luci fendinebbia,
delle luci retronebbia.
L'accensione delle luci esterne è
attivabile solo con dispositivo di
avviamento in posizione ON, ad
eccezione delle luci di parcheggio. Per
maggiori informazioni consultare il
paragrafo "Luci di Parcheggio", in questo
capitolo.Accendendo le luci esterne si illuminano il
quadro strumenti ed i vari comandi posti
sulla plancia.FUNZIONE AUTO (Sensore
crepuscolare)
È realizzata mediante un sensore a LED
infrarossi, abbinato al sensore di pioggia
ed ubicato sul parabrezza, in grado di
rilevare le variazioni dell'intensità
luminosa esterna alla vettura, in base alla
sensibilità di luce impostata tramite il
sistema Connect.
È possibile regolare la sensibilità del
sensore crepuscolare secondo 3 livelli:
livello 1 = sensibilità minima / livello 2 =
sensibilità media / livello 3 = sensibilità
massima.
Maggiore è la sensibilità impostata,
minore è la quantità di luce esterna
necessaria per comandare l'accensione
delle luci esterne (ad es. con
impostazione su livello 3 al tramonto si
ha un’accensione delle luci esterne
anticipata rispetto ai livelli1e2).
Attivazione funzione
Ruotare il commutatore luci in posizione
.
AVVERTENZA La funzione è attivabile
solo con dispositivo di avviamento in
posizione ON.
2704126V0005EM
26
CONOSCENZA DELLA VETTURA

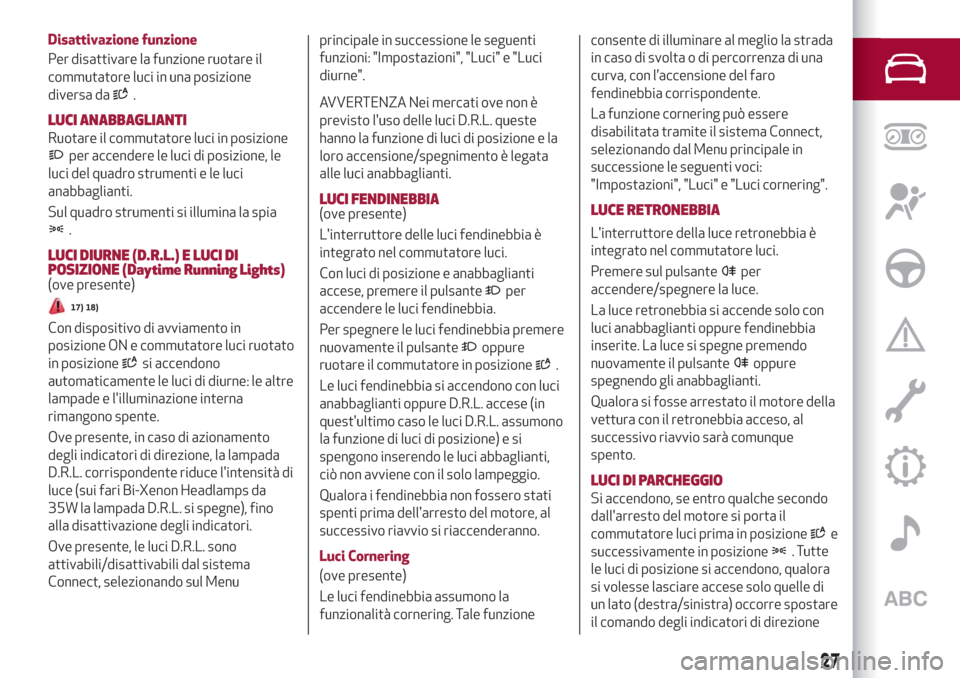

Disattivazione funzione
Per disattivare la funzione ruotare il
commutatore luci in una posizione
diversa da
.
LUCI ANABBAGLIANTI
Ruotare il commutatore luci in posizione
per accendere le luci di posizione, le
luci del quadro strumenti e le luci
anabbaglianti.
Sul quadro strumenti si illumina la spia
.
LUCI DIURNE (D.R.L.) E LUCI DI
POSIZIONE (Daytime Running Lights)
(ove presente)
17) 18)
Con dispositivo di avviamento in
posizione ON e commutatore luci ruotato
in posizione
si accendono
automaticamente le luci di diurne: le altre
lampade e l'illuminazione interna
rimangono spente.
Ove presente, in caso di azionamento
degli indicatori di direzione, la lampada
D.R.L. corrispondente riduce l'intensità di
luce (sui fari Bi-Xenon Headlamps da
35W la lampada D.R.L. si spegne), fino
alla disattivazione degli indicatori.
Ove presente, le luci D.R.L. sono
attivabili/disattivabili dal sistema
Connect, selezionando sul Menuprincipale in successione le seguenti
funzioni: "Impostazioni", "Luci" e "Luci
diurne".
AVVERTENZA Nei mercati ove non è
previsto l'uso delle luci D.R.L. queste
hanno la funzione di luci di posizione e la
loro accensione/spegnimento è legata
alle luci anabbaglianti.
LUCI FENDINEBBIA
(ove presente)
L'interruttore delle luci fendinebbia è
integrato nel commutatore luci.
Con luci di posizione e anabbaglianti
accese, premere il pulsante
per
accendere le luci fendinebbia.
Per spegnere le luci fendinebbia premere
nuovamente il pulsante
oppure
ruotare il commutatore in posizione
.
Le luci fendinebbia si accendono con luci
anabbaglianti oppure D.R.L. accese (in
quest'ultimo caso le luci D.R.L. assumono
la funzione di luci di posizione) e si
spengono inserendo le luci abbaglianti,
ciò non avviene con il solo lampeggio.
Qualora i fendinebbia non fossero stati
spenti prima dell'arresto del motore, al
successivo riavvio si riaccenderanno.
Luci Cornering
(ove presente)
Le luci fendinebbia assumono la
funzionalità cornering. Tale funzioneconsente di illuminare al meglio la strada
in caso di svolta o di percorrenza di una
curva, con l’accensione del faro
fendinebbia corrispondente.
La funzione cornering può essere
disabilitata tramite il sistema Connect,
selezionando dal Menu principale in
successione le seguenti voci:
"Impostazioni", "Luci" e "Luci cornering".
LUCE RETRONEBBIA
L'interruttore della luce retronebbia è
integrato nel commutatore luci.
Premere sul pulsante
per
accendere/spegnere la luce.
La luce retronebbia si accende solo con
luci anabbaglianti oppure fendinebbia
inserite. La luce si spegne premendo
nuovamente il pulsante
oppure
spegnendo gli anabbaglianti.
Qualora si fosse arrestato il motore della
vettura con il retronebbia acceso, al
successivo riavvio sarà comunque
spento.
LUCI DI PARCHEGGIO
Si accendono, se entro qualche secondo
dall'arresto del motore si porta il
commutatore luci prima in posizione
e
successivamente in posizione
. Tutte
le luci di posizione si accendono, qualora
si volesse lasciare accese solo quelle di
un lato (destra/sinistra) occorre spostare
il comando degli indicatori di direzione
27

sulla posizione del lato che si vuole
lasciare acceso.
All’apertura di una porta anteriore, con
commutatore luci in posizione
, viene
emessa una segnalazione acustica per
avvisare il conducente che le luci di
parcheggio sono accese.
Sul quadro strumenti si illumina la spia
.
AVVERTENZA Lo spegnimento delle luci
di parcheggio, accese solo su un lato, si ha
portando il commutatore di avviamento
in posizione ON.
TEMPORIZZAZIONE SPEGNIMENTO
FARI
Funzione “Follow Me”, ritarda lo
spegnimento dei fari dopo aver arrestato
la vettura.
La funzione è abilitata dal sistema
Connect, selezionando sul Menu
principale in successione le seguenti
funzioni: “Impostazioni”, “Luci” e “Follow
me”; le luci di posizione e quelle
anabbaglianti rimangono accese per un
tempo impostabile fra 30, 60 e
90 secondi.
Attivazione funzione
Con fari accesi, portare il dispositivo di
avviamento in posizione STOP: la
temporizzazione inizia alla rotazione del
commutatore luci in posizione
.
AVVERTENZA Per l'attivazione della
funzione i fari devono essere disinseriti
entro 2 minuti dal posizionamento del
dispositivo di avviamento in STOP.
Disattivazione funzione
La funzione viene disattivata
riaccendendo i fari, le luci di posizione
oppure portando il dispositivo di
avviamento in ON.
FUNZIONE AFS (Adaptive Frontlight
System)
(ove presente)
È un sistema abbinato ai fari allo Xenon
(versione Bi-Xenon Headlamps 35W) che
orienta il fascio luminoso principale, sia
orizzontalmente che verticalmente,
adattandolo alle condizioni di guida in
fase di svolta/curva in maniera continua
ed automatica.
Il sistema indirizza il fascio luminoso per
illuminare la strada nel modo migliore,
tenendo conto della velocità vettura,
dell’angolo di curva/svolta e della rapidità
di sterzata.
LUCI ABBAGLIANTI
Per inserire le luci abbaglianti fisse
spingere la leva sinistra in avanti verso il
quadro strumenti fig. 28. Il commutatore
luci deve essere ruotato in posizione
oppure.
Con luci abbaglianti inserite sul quadro
strumenti si illumina la spia/icona
.Le luci abbaglianti si disinseriscono
spingendo nuovamente la leva sinistra in
avanti. Sul quadro strumenti si spegne la
spia/icona
.
Lampeggi
Il lampeggio delle luci abbaglianti si attiva
tirando la leva sinistra verso il volante, le
luci rimarranno accese per il tempo che si
agisce sulla leva stessa.
Luci abbaglianti automatiche
(Automatic High Beam) (sistema AHB)
(ove presente)
Il sistema AHB consente di
attivare/disattivare in modo automatico
le luci abbaglianti, in funzione
dell'illuminazione ambiente e di adeguare
l'illuminazione in prossimità dei centri
urbani.
Abilitazione funzione
Questa funzione si abilita agendo sul
sistema Connect, selezionando le voci
2804126S0020EM
28
CONOSCENZA DELLA VETTURA

“Impostazioni”, “Luci” fig. 29 e
successivamente “Automatic High Beam”
e con commutatore luci ruotato in
posizione
.
Attivazione funzione
Al primo azionamento delle luci
abbaglianti (spingendo la leva sinistra), si
attiva la funzione (sul quadro strumenti,
si accende la spia
oppure il simbolo
.
Se gli abbaglianti sono effettivamente
accesi sul quadro strumenti si accende
anche la spia/icona
.
Con velocità superiore a 60 km/h la
funzione attiva le luci abbaglianti.
Con velocità inferiore a 25 km/h e
funzione attiva, la funzione spegne gli
abbaglianti.
Eseguendo velocemente un nuovo
comando degli abbaglianti fissi
(spingendo la leva sinistra verso il quadrostrumenti), sul quadro strumenti si
accenderà la spia/icona
e le luci
abbaglianti verranno accese a luce fissa
fino a quando non si superano i 60 km/h.
Superati nuovamente i 60 km/h
l'automatismo torna attivo.
Disabilitazione funzione
Per disabilitare la funzione automatica
ruotare la ghiera del commutatore luci in
posizione
AVVERTENZE
Il corretto funzionamento delle luci
abbaglianti automatiche può essere
influenzato da:
presenza di riflessi sulla superficie dei
cartelli stradali;
scarsa illuminazione degli altri utenti
della strada (ad es. ciclisti oppure
pedoni);
condizioni climatiche avverse (ad es.
pioggia oppure nebbia);
presenza di sporcizia sul sensore
oppure oscuramento dello stesso;
danneggiamento del parabrezza
oppure presenza di sporcizia oppure
ghiaccio/neve oppure appannamento del
parabrezza stesso;
presenza di veicoli che
sopraggiungono in senso opposto a
quello di marcia parzialmente oscurati da
un ostacolo centrale.
AVVERTENZA Durante la stagione
invernale assicurarsi di effettuaresempre lo sbrinamento ed il
disappannamento del parabrezza.
INDICATORI DI DIREZIONE
Spostare la leva sinistra fig. 28 fino a fine
corsa (posizione instabile):
verso l'alto: attivazione indicatore di
direzione destro, sul quadro strumenti si
accende, in modalità lampeggiante, la
spia
;
verso il basso: attivazione indicatore
di direzione sinistro sul quadro strumenti
si accende, in modalità lampeggiante, la
spia
.
Gli indicatori di direzione si disattivano
automaticamente riportando la vettura in
posizione di marcia rettilinea.
Funzione "Lane Change" (cambio
corsia)
Qualora si voglia segnalare un cambio di
corsia di marcia, spostare la leva fino al
primo impulso (circa metà corsa).
L’indicatore di direzione del lato
selezionato si attiverà per 3 lampeggi per
poi spegnersi automaticamente.
REGOLAZIONE ASSETTO FARI
Correttore assetto fari
(ove presente)
Tale dispositivo non è presente sulle
vetture equipaggiate con fari allo Xenon
(versione Bi-Xenon Headlamps 35W), in
2911126S0009EM
29

quanto i proiettori di questo tipo sono
dotati di un sistema di correzione assetto
automatico.
Funziona solo con dispositivo di
avviamento in posizione ON.
Per effettuare la regolazione ruotare la
ghiera fig. 30.
Posizione 0: una oppure due persone
sui sedili anteriori;
Posizione 1:4o5persone;
Posizione 2:4o5persone + carico nel
vano bagagli;
Posizione 3: guidatore + massimo
carico ammesso stivato esclusivamente
nel vano bagagli.
AVVERTENZA Controllare la posizione di
assetto fari ogni volta che cambia il peso
del carico trasportato.REGOLAZIONE INTENSITÀ LUMINOSA
QUADRO STRUMENTI E GRAFICHE
PULSANTI DI COMANDO
Con luci di posizione o fari accesi, agire
sulla ghiera fig. 31 verso l'alto per
aumentare l'intensità dell'illuminazione
del quadro strumenti e delle grafiche dei
pulsanti di comando oppure verso il
basso per diminuirla. Il comando è ad
impulsi per cui ad ogni azione si
aumenta/diminuisce l'intensità di un
livello, fino ad un massimo di sette.
ATTENZIONE
17)Le luci diurne sono un'alternativa alle
luci anabbaglianti dove ne è prescritta
l'obbligatorietà durante la marcia diurna;
dove questa non sia prescritta, l'utilizzo delle
luci diurne è comunque permesso.
18)Le luci diurne non sostituiscono le luci
anabbaglianti durante la marcia in galleria o
notturna. L’uso delle luci diurne è
regolamentato dal codice della strada del
paese in cui vi trovate: osservatene le
prescrizioni.
3004126V0015EM
3104126V0016EM
30
CONOSCENZA DELLA VETTURA
