2018 TOYOTA YARIS HATCHBACK Manuale duso (in Italian)

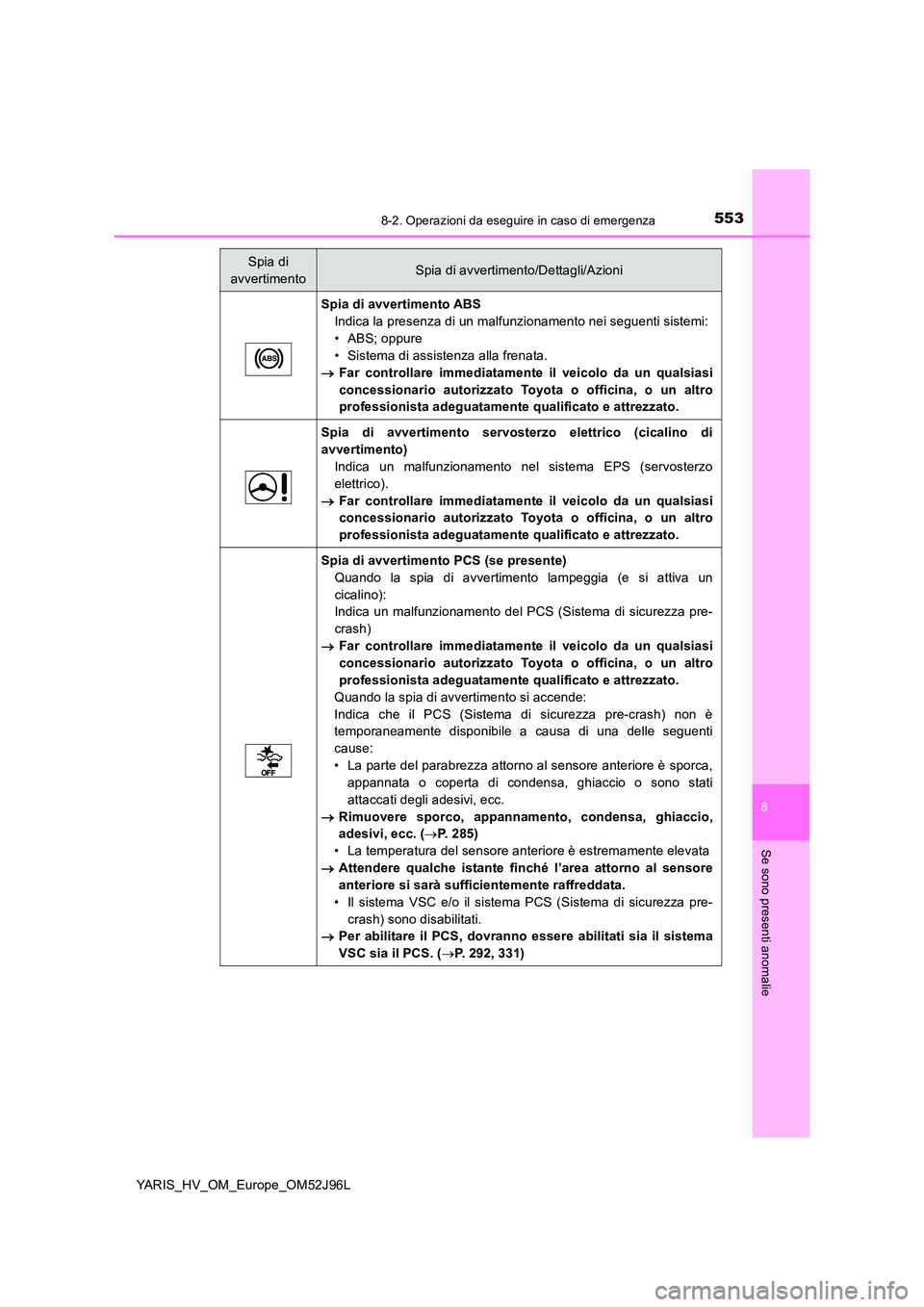

5538-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J96L
Spia di avvertimento ABS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• ABS; oppure
• Sistema di assistenza alla frenata.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento servosterzo elettrico (cicalino di
avvertimento)
Indica un malfunzionamento nel sistema EPS (servosterzo
elettrico).
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento PCS (se presente)
Quando la spia di avvertimento lampeggia (e si attiva un
cicalino):
Indica un malfunzionamento del PCS (Sistema di sicurezza pre-
crash)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Quando la spia di avvertimento si accende:
Indica che il PCS (Sistema di sicurezza pre-crash) non è
temporaneamente disponibile a causa di una delle seguenti
cause:
• La parte del parabrezza attorno al sensore anteriore è sporca,
appannata o coperta di condensa, ghiaccio o sono stati
attaccati degli adesivi, ecc.
 Rimuovere sporco, appannamento, condensa, ghiaccio,
adesivi, ecc. ( P. 285)
• La temperatura del sensore anteriore è estremamente elevata
 Attendere qualche istante finché l’area attorno al sensore
anteriore si sarà sufficientemente raffreddata.
• Il sistema VSC e/o il sistema PCS (Sistema di sicurezza pre-
crash) sono disabilitati.
 Per abilitare il PCS, dovranno essere abilitati sia il sistema
VSC sia il PCS. ( P. 292, 331)
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

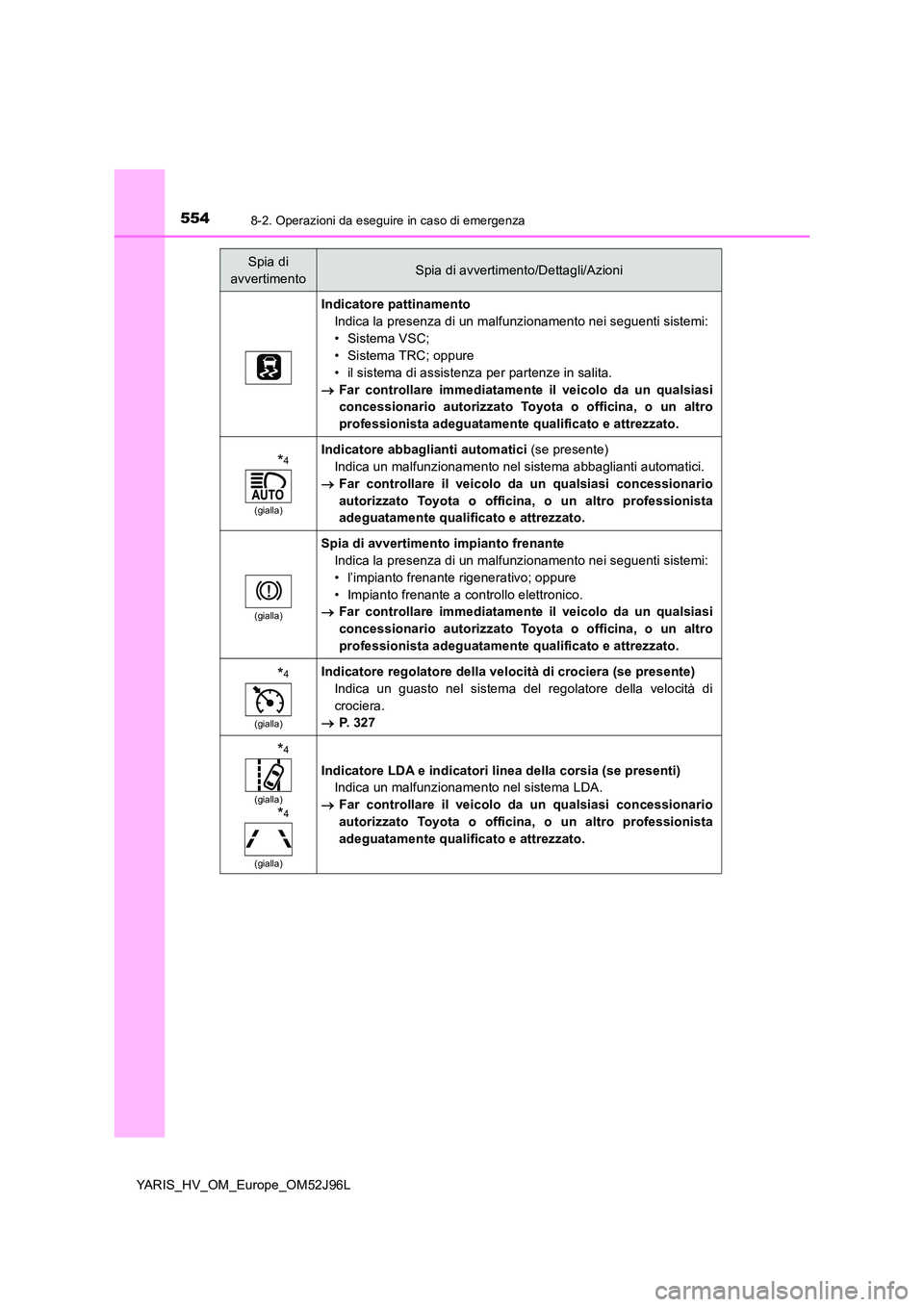

5548-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J96L
Indicatore pattinamento
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema VSC;
• Sistema TRC; oppure
• il sistema di assistenza per partenze in salita.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
*4
(gialla)
Indicatore abbaglianti automatici (se presente)
Indica un malfunzionamento nel sistema abbaglianti automatici.
 Far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
(gialla)
Spia di avvertimento impianto frenante
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• l’impianto frenante rigenerativo; oppure
• Impianto frenante a controllo elettronico.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
*4
(gialla)
Indicatore regolatore della velocità di crociera (se presente)
Indica un guasto nel sistema del regolatore della velocità di
crociera.
 P. 3 2 7
*4
(gialla)
*4
(gialla)
Indicatore LDA e indicatori linea della corsia (se presenti)
Indica un malfunzionamento nel sistema LDA.
 Far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

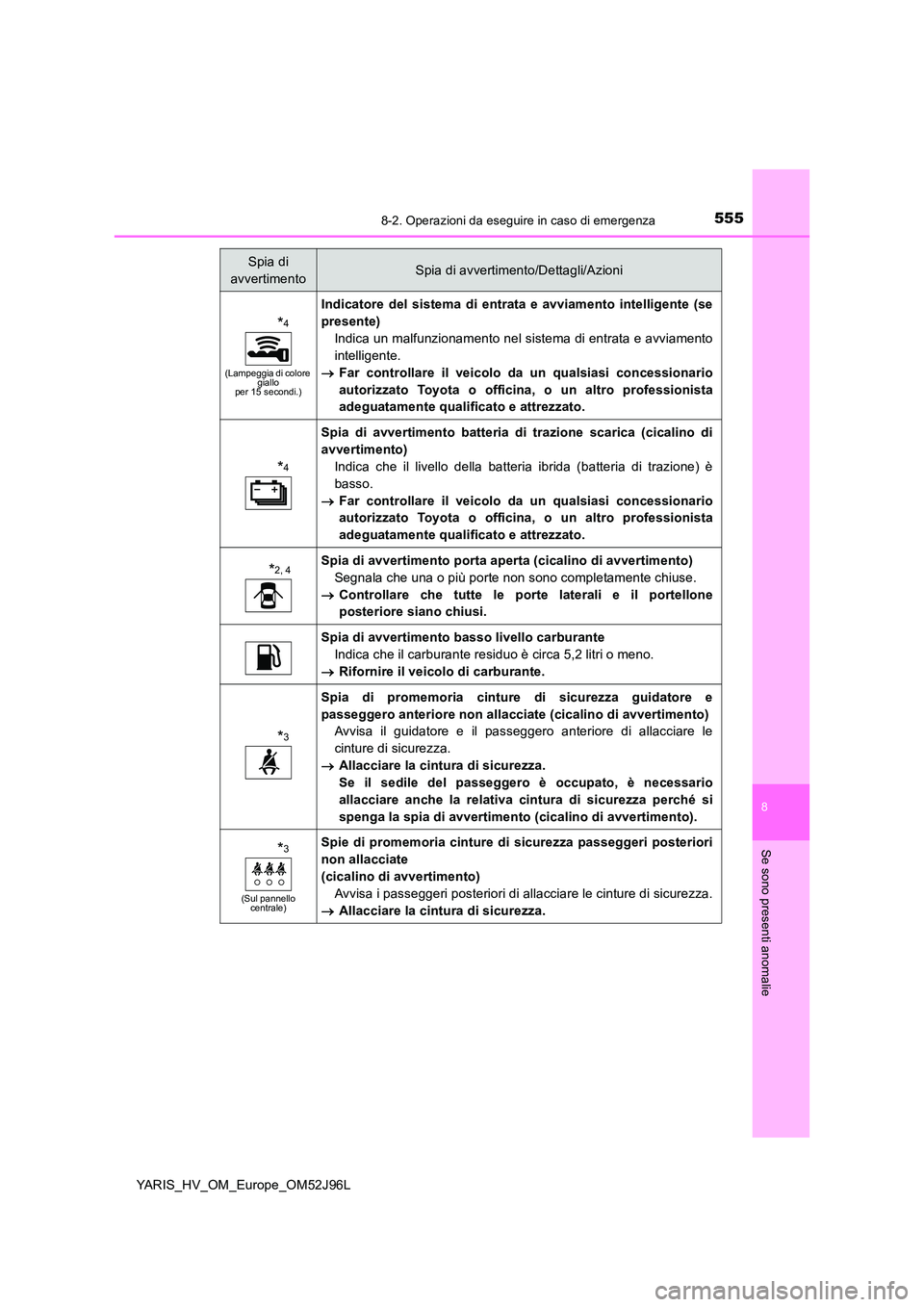

5558-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J96L
*4
(Lampeggia di colore giallo per 15 secondi.)
Indicatore del sistema di entrata e avviamento intelligente (se
presente)
Indica un malfunzionamento nel sistema di entrata e avviamento
intelligente.
 Far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*4
Spia di avvertimento batteria di trazione scarica (cicalino di
avvertimento)
Indica che il livello della batteria ibrida (batteria di trazione) è
basso.
 Far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2, 4Spia di avvertimento porta aperta (cicalino di avvertimento)
Segnala che una o più porte non sono completamente chiuse.
 Controllare che tutte le porte laterali e il portellone
posteriore siano chiusi.
Spia di avvertimento basso livello carburante
Indica che il carburante residuo è circa 5,2 litri o meno.
 Rifornire il veicolo di carburante.
*3
Spia di promemoria cinture di sicurezza guidatore e
passeggero anteriore non allacciate (cicalino di avvertimento)
Avvisa il guidatore e il passeggero anteriore di allacciare le
cinture di sicurezza.
 Allacciare la cintura di sicurezza.
Se il sedile del passeggero è occupato, è necessario
allacciare anche la relativa cintura di sicurezza perché si
spenga la spia di avvertimento (cicalino di avvertimento).
*3
(Sul pannello centrale)
Spie di promemoria cinture di sicurezza passeggeri posteriori
non allacciate
(cicalino di avvertimento)
Avvisa i passeggeri posteriori di allacciare le cinture di sicurezza.
 Allacciare la cintura di sicurezza.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

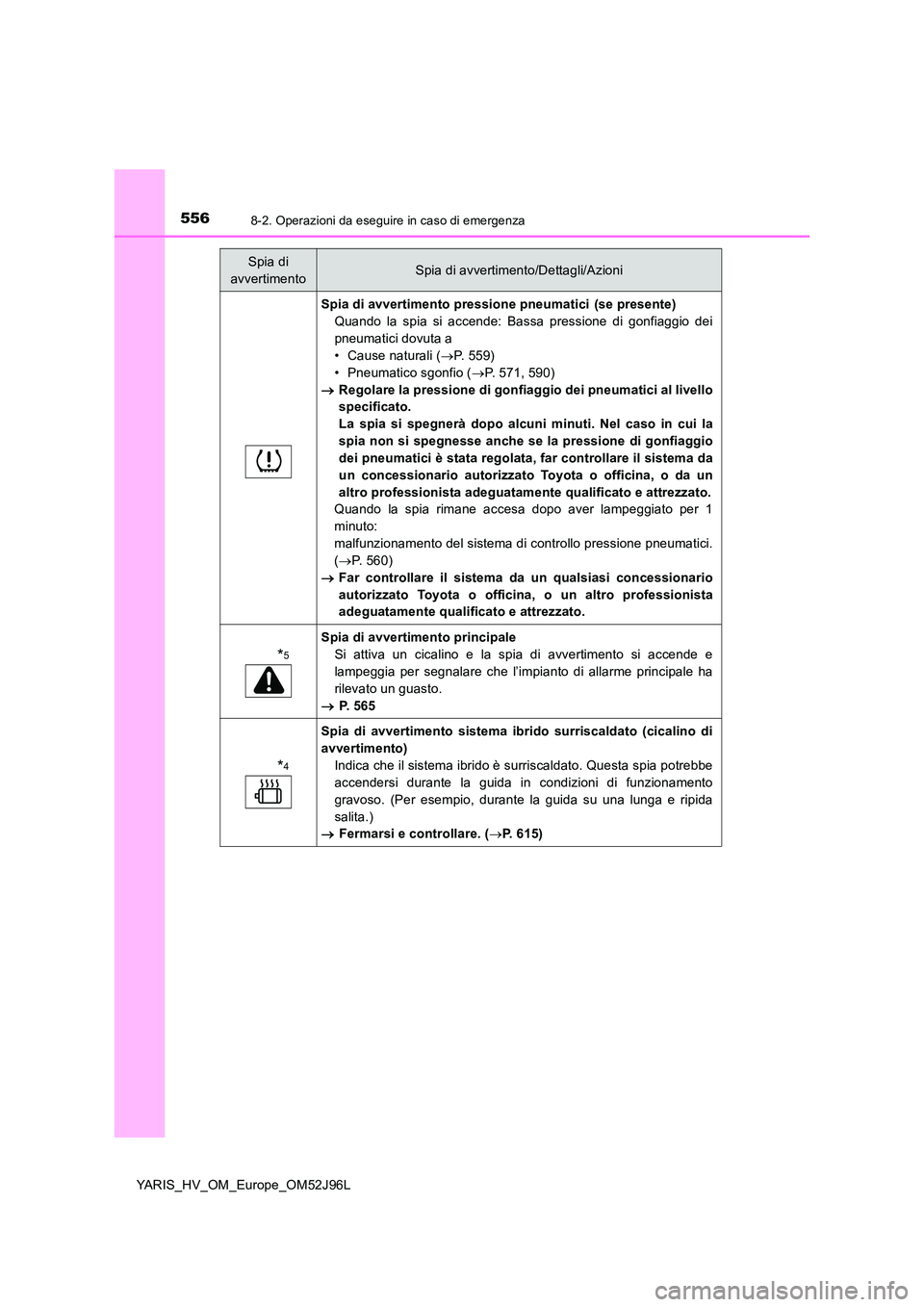

5568-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J96L
Spia di avvertimento pressione pneumatici (se presente)
Quando la spia si accende: Bassa pressione di gonfiaggio dei
pneumatici dovuta a
• Cause naturali ( P. 5 5 9 )
• Pneumatico sgonfio ( P. 571, 590)
 Regolare la pressione di gonfiaggio dei pneumatici al livello
specificato.
La spia si spegnerà dopo alcuni minuti. Nel caso in cui la
spia non si spegnesse anche se la pressione di gonfiaggio
dei pneumatici è stata regolata, far controllare il sistema da
un concessionario autorizzato Toyota o officina, o da un
altro professionista adeguatamente qualificato e attrezzato.
Quando la spia rimane accesa dopo aver lampeggiato per 1
minuto:
malfunzionamento del sistema di controllo pressione pneumatici.
( P. 560)
 Far controllare il sistema da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*5
Spia di avvertimento principale
Si attiva un cicalino e la spia di avvertimento si accende e
lampeggia per segnalare che l’impianto di allarme principale ha
rilevato un guasto.
 P. 5 6 5
*4
Spia di avvertimento sistema ibrido surriscaldato (cicalino di
avvertimento)
Indica che il sistema ibrido è surriscaldato. Questa spia potrebbe
accendersi durante la guida in condizioni di funzionamento
gravoso. (Per esempio, durante la guida su una lunga e ripida
salita.)
 Fermarsi e controllare. (P. 615)
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

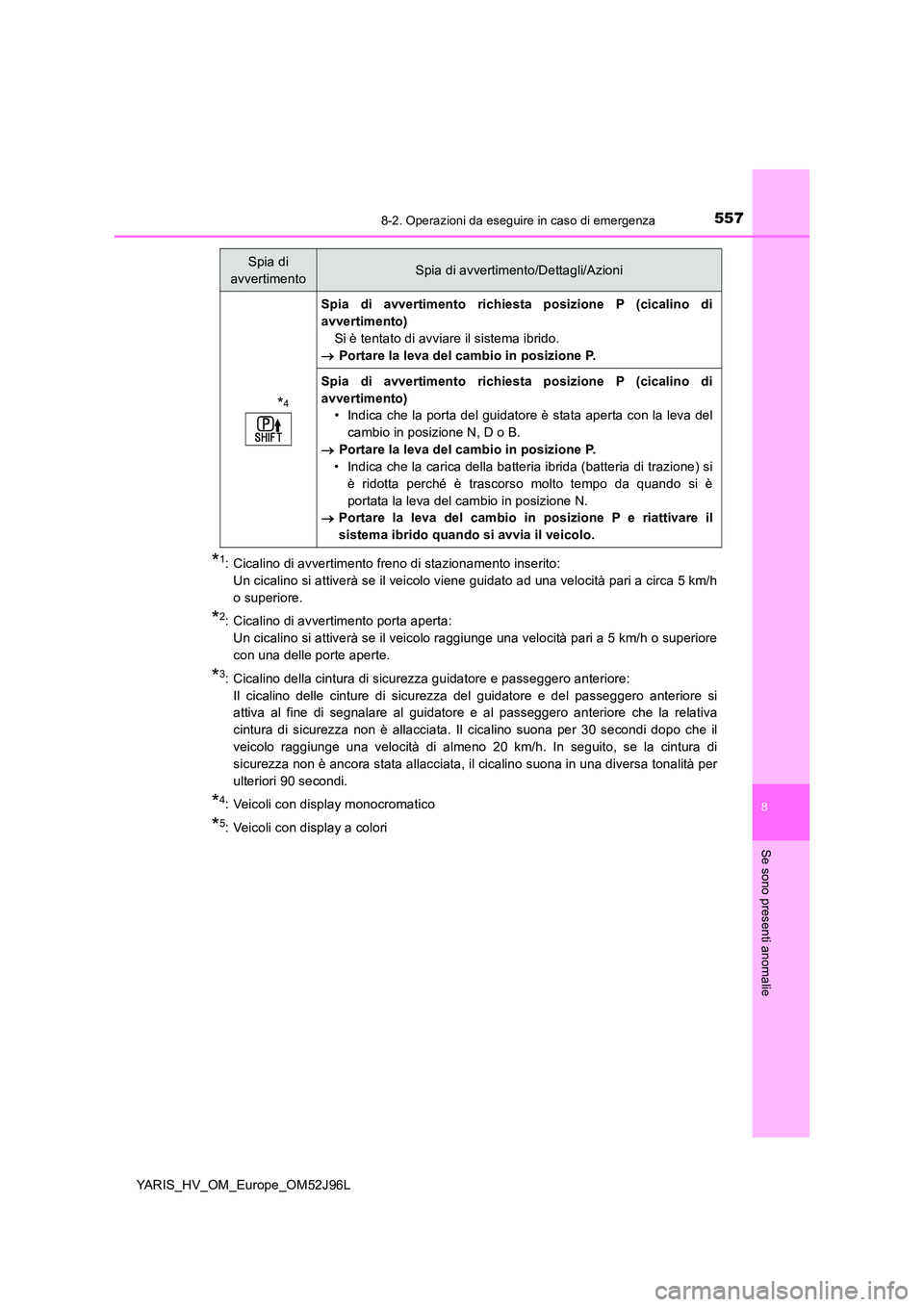

5578-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J96L
*1: Cicalino di avvertimento freno di stazionamento inserito:
Un cicalino si attiverà se il veicolo viene guidato ad una velocità pari a circa 5 km/h
o superiore.
*2: Cicalino di avvertimento porta aperta:
Un cicalino si attiverà se il veicolo raggiunge una velocità pari a 5 km/h o superiore
con una delle porte aperte.
*3: Cicalino della cintura di sicurezza guidatore e passeggero anteriore:
Il cicalino delle cinture di sicurezza del guidatore e del passeggero anteriore si
attiva al fine di segnalare al guidatore e al passeggero anteriore che la relativa
cintura di sicurezza non è allacciata. Il cicalino suona per 30 secondi dopo che il
veicolo raggiunge una velocità di almeno 20 km/h. In seguito, se la cintura di
sicurezza non è ancora stata allacciata, il cicalino suona in una diversa tonalità per
ulteriori 90 secondi.
*4: Veicoli con display monocromatico
*5: Veicoli con display a colori
*4
Spia di avvertimento richiesta posizione P (cicalino di
avvertimento)
Si è tentato di avviare il sistema ibrido.
 Portare la leva del cambio in posizione P.
Spia di avvertimento richiesta posizione P (cicalino di
avvertimento)
• Indica che la porta del guidatore è stata aperta con la leva del
cambio in posizione N, D o B.
 Portare la leva del cambio in posizione P.
• Indica che la carica della batteria ibrida (batteria di trazione) si
è ridotta perché è trascorso molto tempo da quando si è
portata la leva del cambio in posizione N.
 Portare la leva del cambio in posizione P e riattivare il
sistema ibrido quando si avvia il veicolo.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

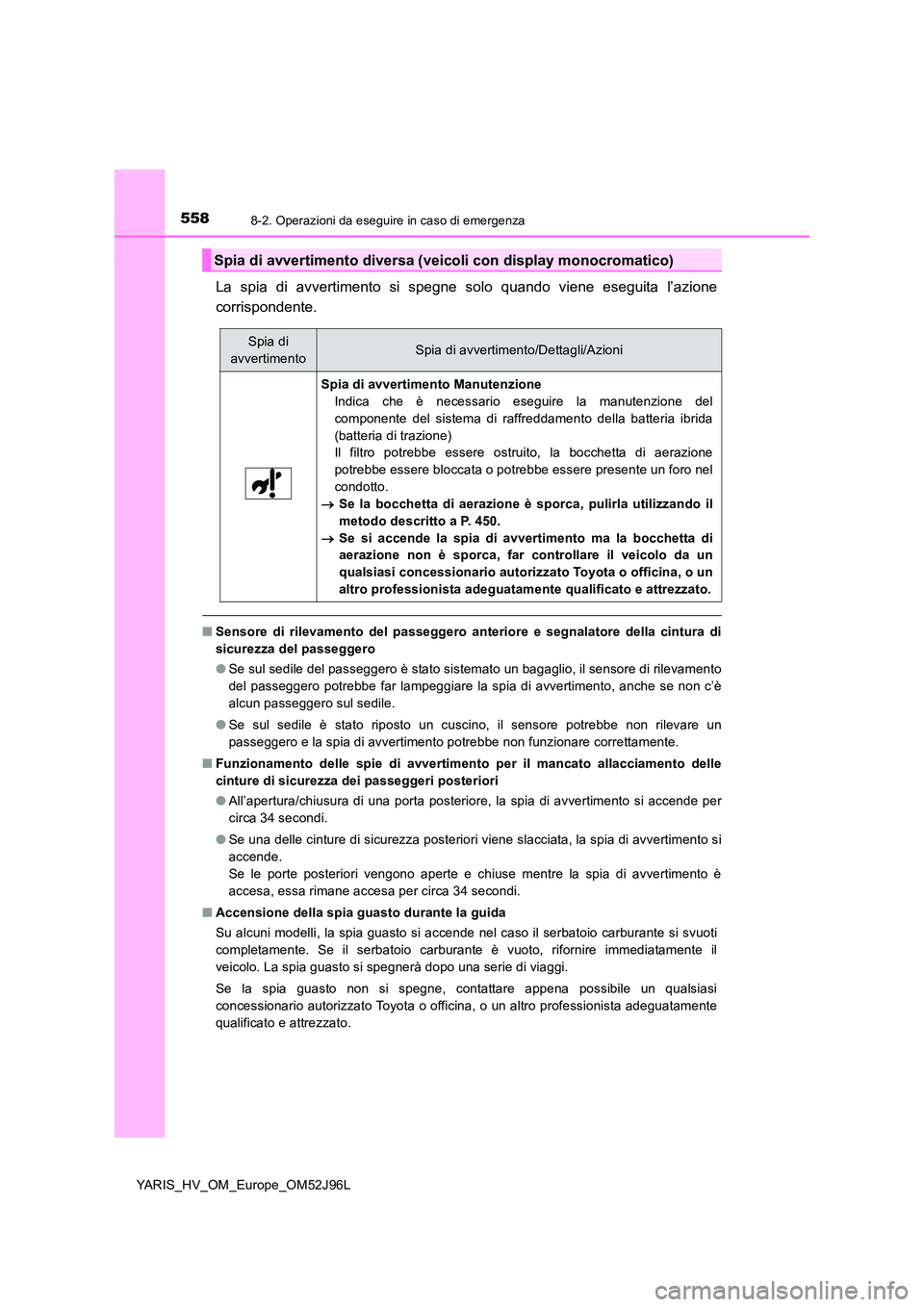

5588-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J96L
La spia di avvertimento si spegne solo quando viene eseguita l’azione
corrispondente.
■ Sensore di rilevamento del passeggero anteriore e segnalatore della cintura di
sicurezza del passeggero
● Se sul sedile del passeggero è stato sistemato un bagaglio, il sensore di rilevamento
del passeggero potrebbe far lampeggiare la spia di avvertimento, anche se non c’è
alcun passeggero sul sedile.
● Se sul sedile è stato riposto un cuscino, il sensore potrebbe non rilevare un
passeggero e la spia di avvertimento potrebbe non funzionare correttamente.
■ Funzionamento delle spie di avvertimento per il mancato allacciamento delle
cinture di sicurezza dei passeggeri posteriori
● All’apertura/chiusura di una porta posteriore, la spia di avvertimento si accende per
circa 34 secondi.
● Se una delle cinture di sicurezza posteriori viene slacciata, la spia di avvertimento si
accende.
Se le porte posteriori vengono aperte e chiuse mentre la spia di avvertimento è
accesa, essa rimane accesa per circa 34 secondi.
■ Accensione della spia guasto durante la guida
Su alcuni modelli, la spia guasto si accende nel caso il serbatoio carburante si svuoti
completamente. Se il serbatoio carburante è vuoto, rifornire immediatamente il
veicolo. La spia guasto si spegnerà dopo una serie di viaggi.
Se la spia guasto non si spegne, contattare appena possibile un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Spia di avvertimento diversa (veico li con display monocromatico)
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni
Spia di avvertimento Manutenzione
Indica che è necessario eseguire la manutenzione del
componente del sistema di raffreddamento della batteria ibrida
(batteria di trazione)
Il filtro potrebbe essere ostruito, la bocchetta di aerazione
potrebbe essere bloccata o potrebbe essere presente un foro nel
condotto.
 Se la bocchetta di aerazione è sporca, pulirla utilizzando il
metodo descritto a P. 450.
 Se si accende la spia di avvertimento ma la bocchetta di
aerazione non è sporca, far controllare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un
altro professionista adeguatamente qualificato e attrezzato.

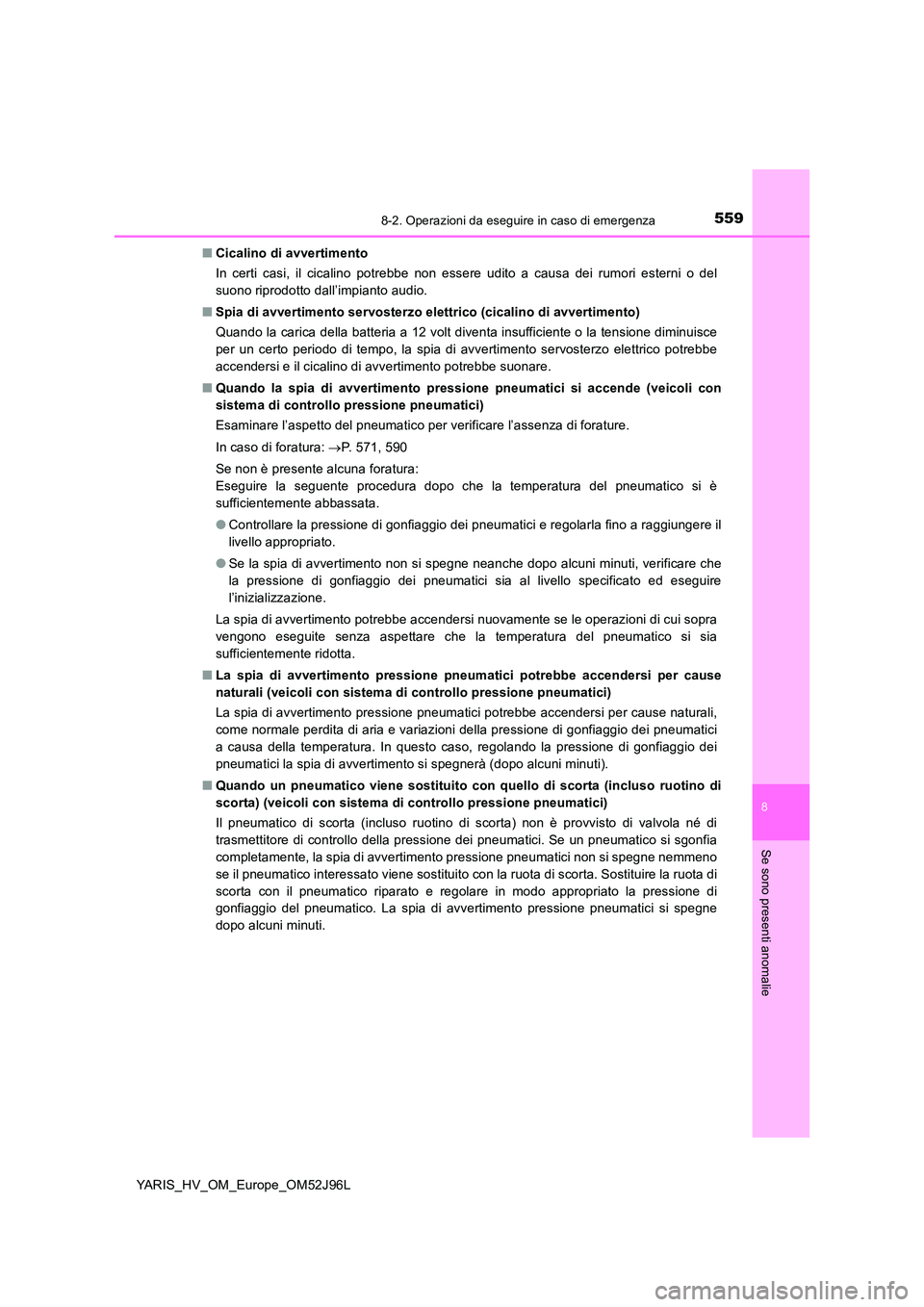

5598-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J96L
■ Cicalino di avvertimento
In certi casi, il cicalino potrebbe non essere udito a causa dei rumori esterni o del
suono riprodotto dall’impianto audio.
■ Spia di avvertimento servosterzo elettrico (cicalino di avvertimento)
Quando la carica della batteria a 12 volt diventa insufficiente o la tensione diminuisce
per un certo periodo di tempo, la spia di avvertimento servosterzo elettrico potrebbe
accendersi e il cicalino di avvertimento potrebbe suonare.
■ Quando la spia di avvertimento pressione pneumatici si accende (veicoli con
sistema di controllo pressione pneumatici)
Esaminare l’aspetto del pneumatico per verificare l’assenza di forature.
In caso di foratura: P. 571, 590
Se non è presente alcuna foratura:
Eseguire la seguente procedura dopo che la temperatura del pneumatico si è
sufficientemente abbassata.
● Controllare la pressione di gonfiaggio dei pneumatici e regolarla fino a raggiungere il
livello appropriato.
● Se la spia di avvertimento non si spegne neanche dopo alcuni minuti, verificare che
la pressione di gonfiaggio dei pneumatici sia al livello specificato ed eseguire
l’inizializzazione.
La spia di avvertimento potrebbe accendersi nuovamente se le operazioni di cui sopra
vengono eseguite senza aspettare che la temperatura del pneumatico si sia
sufficientemente ridotta.
■ La spia di avvertimento pressione pneumatici potrebbe accendersi per cause
naturali (veicoli con sistema di controllo pressione pneumatici)
La spia di avvertimento pressione pneumatici potrebbe accendersi per cause naturali,
come normale perdita di aria e variazioni della pressione di gonfiaggio dei pneumatici
a causa della temperatura. In questo caso, regolando la pressione di gonfiaggio dei
pneumatici la spia di avvertimento si spegnerà (dopo alcuni minuti).
■ Quando un pneumatico viene sostituito con quello di scorta (incluso ruotino di
scorta) (veicoli con sistema di controllo pressione pneumatici)
Il pneumatico di scorta (incluso ruotino di scorta) non è provvisto di valvola né di
trasmettitore di controllo della pressione dei pneumatici. Se un pneumatico si sgonfia
completamente, la spia di avvertimento pressione pneumatici non si spegne nemmeno
se il pneumatico interessato viene sostituito con la ruota di scorta. Sostituire la ruota di
scorta con il pneumatico riparato e regolare in modo appropriato la pressione di
gonfiaggio del pneumatico. La spia di avvertimento pressione pneumatici si spegne
dopo alcuni minuti.

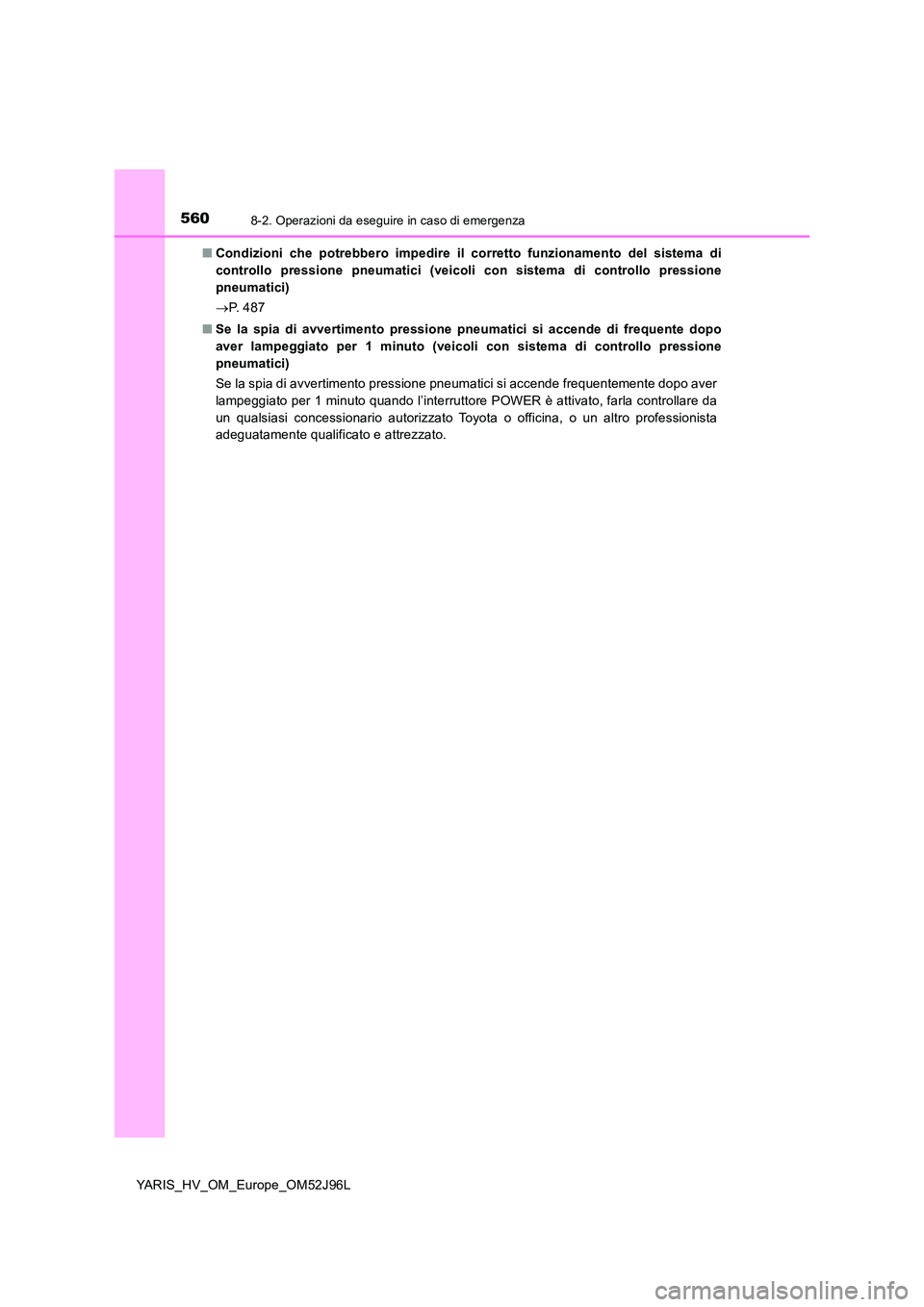

5608-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J96L
■ Condizioni che potrebbero impedire il corretto funzionamento del sistema di
controllo pressione pneumatici (veicoli con sistema di controllo pressione
pneumatici)
 P. 4 8 7
■ Se la spia di avvertimento pressione pneumatici si accende di frequente dopo
aver lampeggiato per 1 minuto (veicoli con sistema di controllo pressione
pneumatici)
Se la spia di avvertimento pressione pneumatici si accende frequentemente dopo aver
lampeggiato per 1 minuto quando l’interruttore POWER è attivato, farla controllare da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
