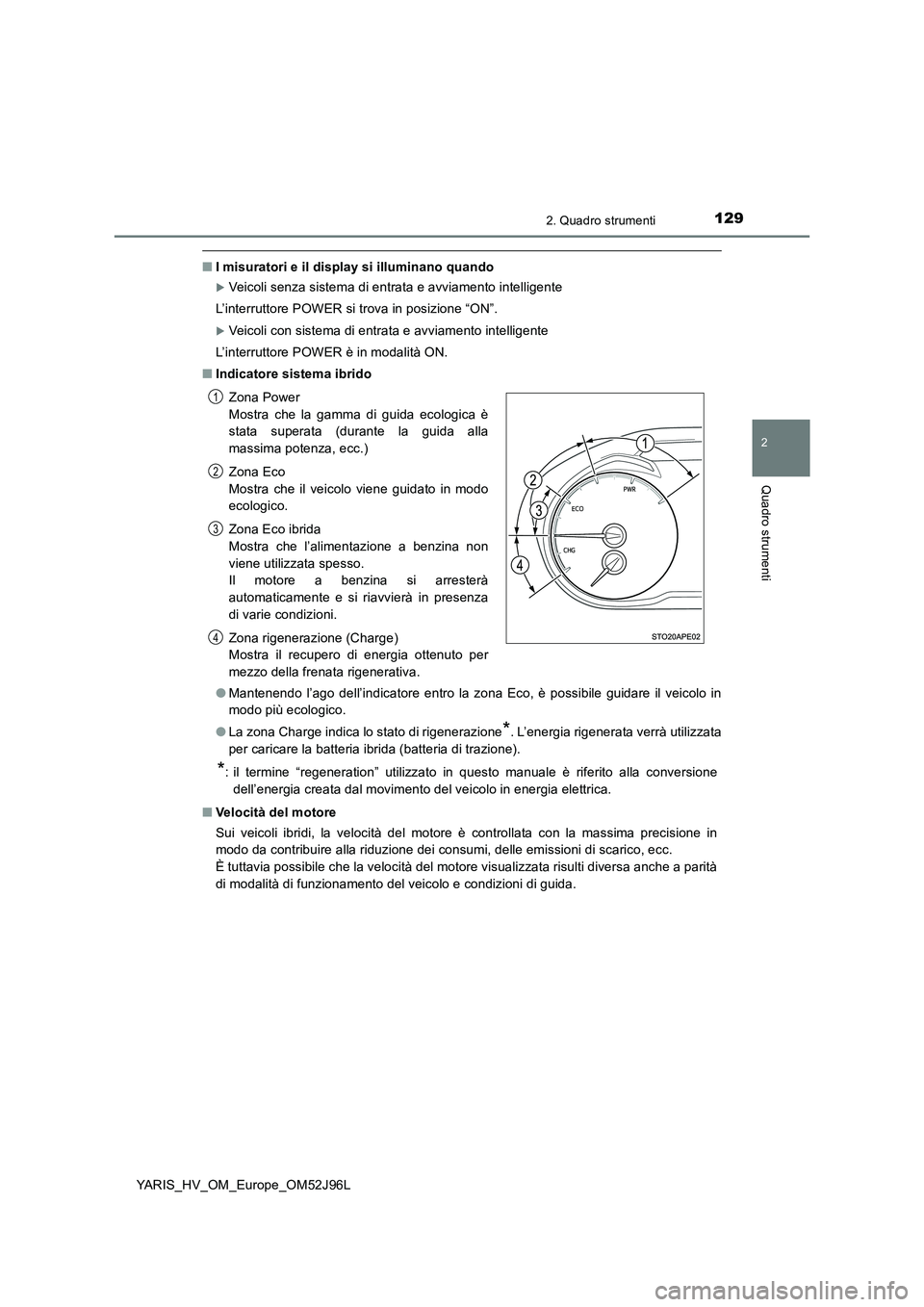

1292. Quadro strumenti
2
Quadro strumenti
YARIS_HV_OM_Europe_OM52J96L
■I misuratori e il display si illuminano quando
Veicoli senza sistema di entrata e avviamento intelligente
L’interruttore POWER si trova in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente
L’interruttore POWER è in modalità ON.
■ Indicatore sistema ibrido
● Mantenendo l’ago dell’indicatore entro la zona Eco, è possibile guidare il veicolo in
modo più ecologico.
● La zona Charge indica lo stato di rigenerazione*. L’energia rigenerata verrà utilizzata
per caricare la batteria ibrida (batteria di trazione).
*: il termine “regeneration” utilizzato in questo manuale è riferito alla conversione
dell’energia creata dal movimento del veicolo in energia elettrica.
■ Velocità del motore
Sui veicoli ibridi, la velocità del motore è controllata con la massima precisione in
modo da contribuire alla riduzione dei consumi, delle emissioni di scarico, ecc.
È tuttavia possibile che la velocità del motore visualizzata risulti diversa anche a parità
di modalità di funzionamento del veicolo e condizioni di guida.
Zona Power
Mostra che la gamma di guida ecologica è
stata superata (durante la guida alla
massima potenza, ecc.)
Zona Eco
Mostra che il veicolo viene guidato in modo
ecologico.
Zona Eco ibrida
Mostra che l’alimentazione a benzina non
viene utilizzata spesso.
Il motore a benzina si arresterà
automaticamente e si riavvierà in presenza
di varie condizioni.
Zona rigenerazione (Charge)
Mostra il recupero di energia ottenuto per
mezzo della frenata rigenerativa.
1
2
3
4

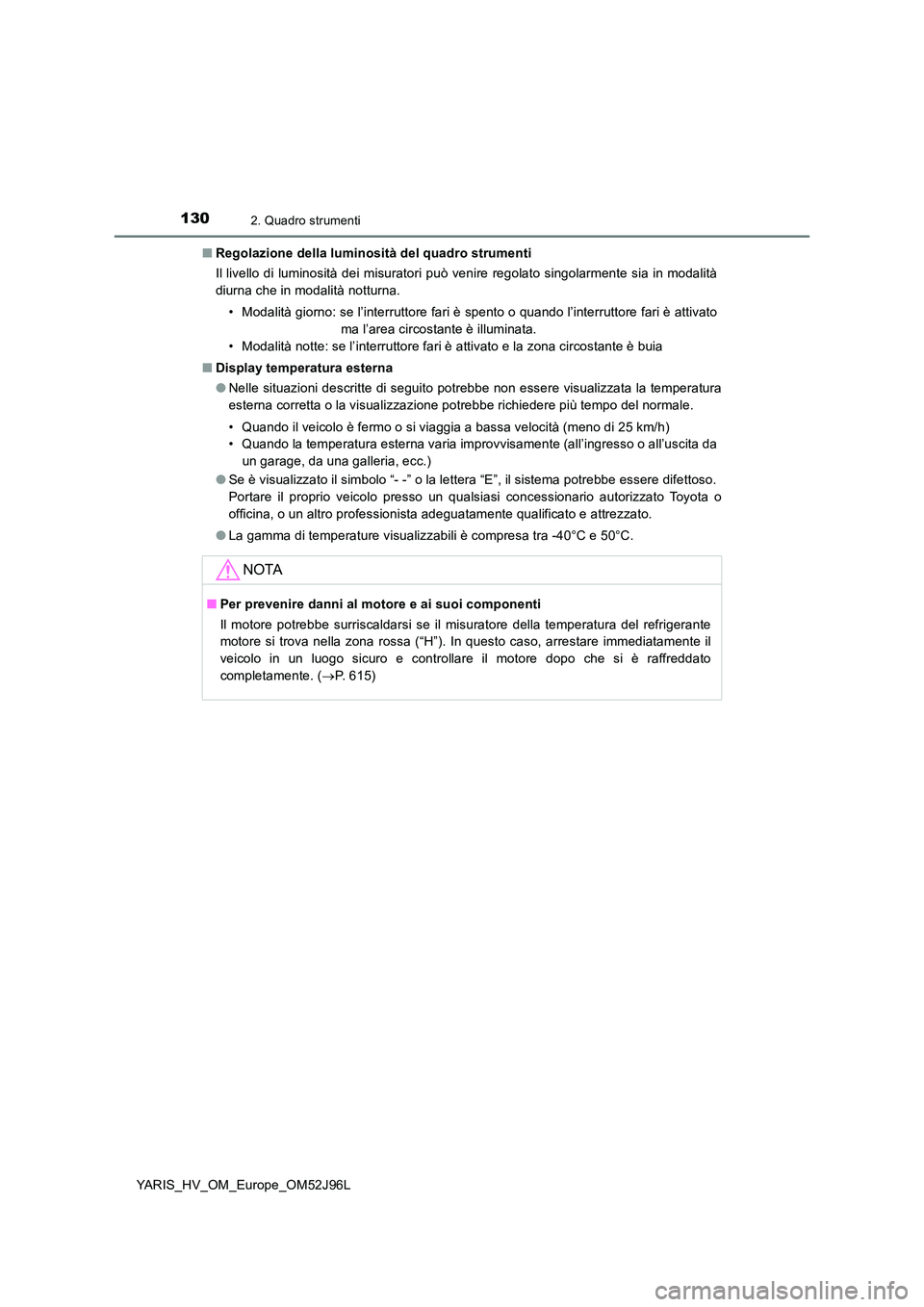

1302. Quadro strumenti
YARIS_HV_OM_Europe_OM52J96L
■ Regolazione della luminosità del quadro strumenti
Il livello di luminosità dei misuratori può venire regolato singolarmente sia in modalità
diurna che in modalità notturna.
• Modalità giorno: se l’interruttore fari è spento o quando l’interruttore fari è attivato
ma l’area circostante è illuminata.
• Modalità notte: se l’interruttore fari è attivato e la zona circostante è buia
■ Display temperatura esterna
● Nelle situazioni descritte di seguito potrebbe non essere visualizzata la temperatura
esterna corretta o la visualizzazione potrebbe richiedere più tempo del normale.
• Quando il veicolo è fermo o si viaggia a bassa velocità (meno di 25 km/h)
• Quando la temperatura esterna varia improvvisamente (all’ingresso o all’uscita da
un garage, da una galleria, ecc.)
● Se è visualizzato il simbolo “- -” o la lettera “E”, il sistema potrebbe essere difettoso.
Portare il proprio veicolo presso un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
● La gamma di temperature visualizzabili è compresa tra -40°C e 50°C.
NOTA
■Per prevenire danni al motore e ai suoi componenti
Il motore potrebbe surriscaldarsi se il misuratore della temperatura del refrigerante
motore si trova nella zona rossa (“H”). In questo caso, arrestare immediatamente il
veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato
completamente. ( P. 615)

131
2

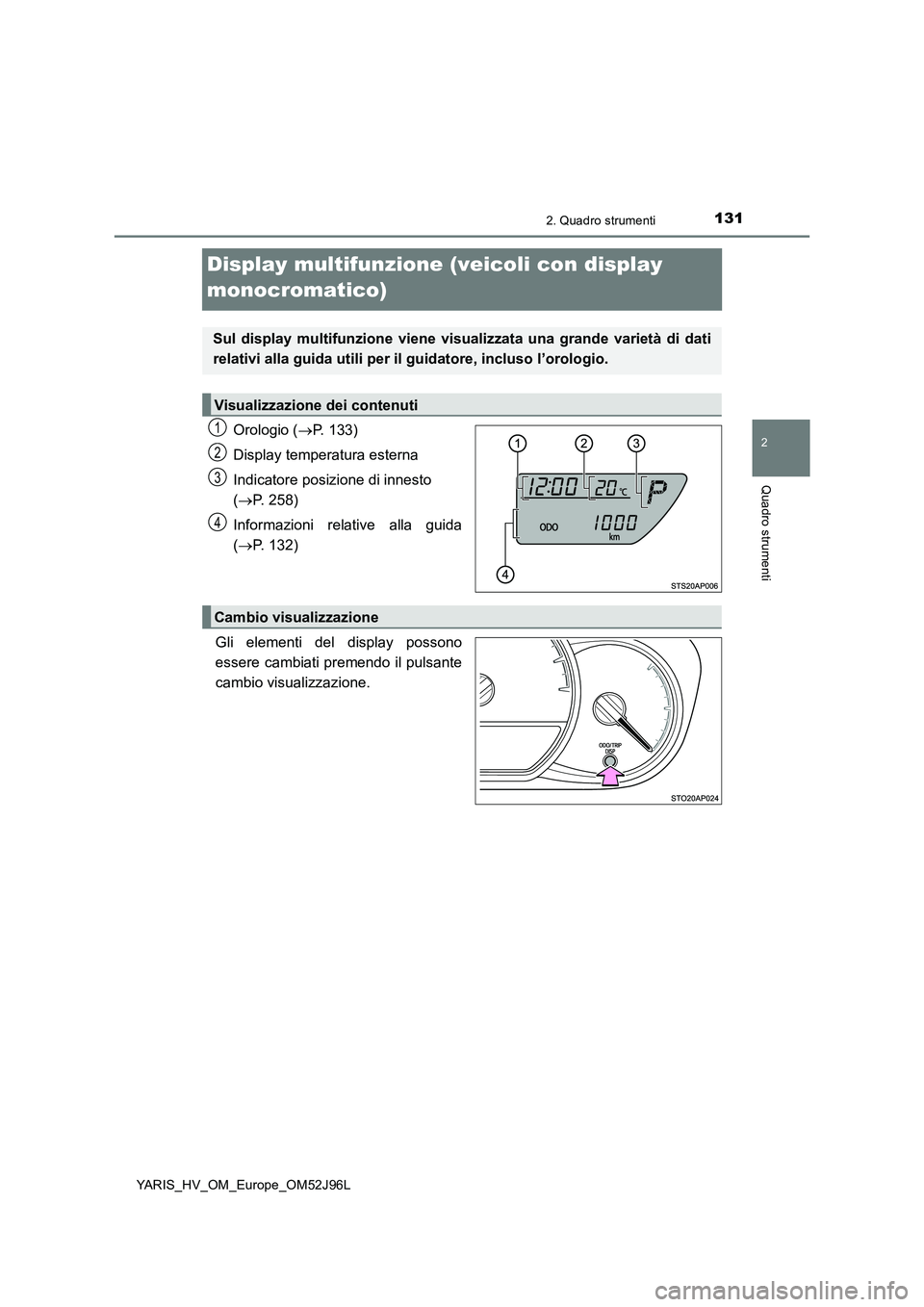

2. Quadro strumenti
Quadro strumenti
YARIS_HV_OM_Europe_OM52J96L
Display multifunzione (veicoli con display
monocromatico)
Orologio ( P. 133)
Display temperatura esterna
Indicatore posizione di innesto
( P. 258)
Informazioni relative alla guida
( P. 132)
Gli elementi del display possono
essere cambiati premendo il pulsante
cambio visualizzazione.
Sul display multifunzione viene visualizzata una grande varietà di dati
relativi alla guida utili per il guidatore, incluso l’orologio.
Visualizzazione dei contenuti
1
2
3
4
Cambio visualizzazione

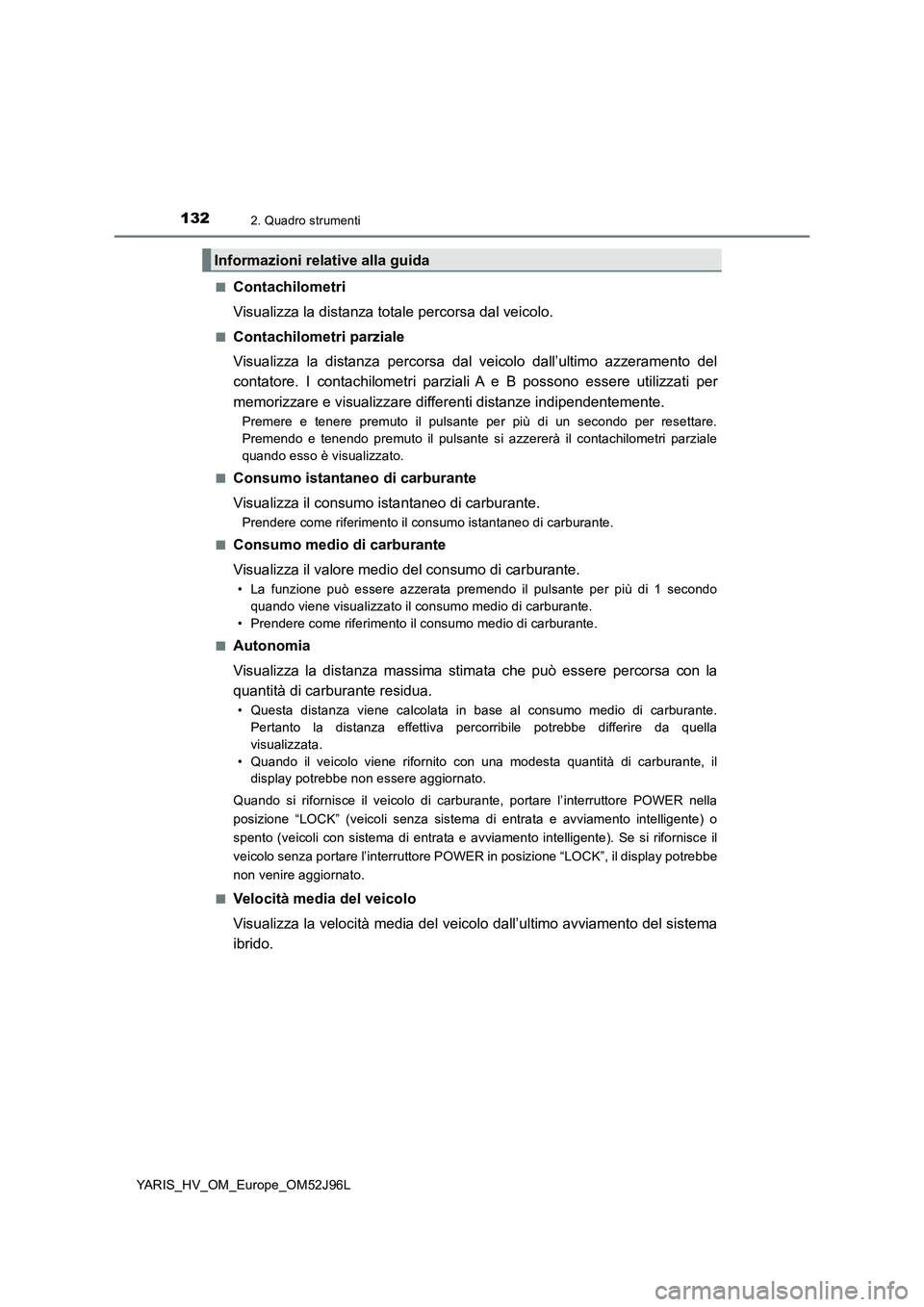

1322. Quadro strumenti
YARIS_HV_OM_Europe_OM52J96L
■Contachilometri
Visualizza la distanza totale percorsa dal veicolo.
■Contachilometri parziale
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento del
contatore. I contachilometri parzial i A e B possono essere utilizzati per
memorizzare e visualizzare differenti distanze indipendentemente.
Premere e tenere premuto il pulsante per più di un secondo per resettare.
Premendo e tenendo premuto il pulsante si azzererà il contachilometri parziale
quando esso è visualizzato.
■Consumo istantaneo di carburante
Visualizza il consumo istantaneo di carburante.
Prendere come riferimento il consumo istantaneo di carburante.
■Consumo medio di carburante
Visualizza il valore medio del consumo di carburante.
• La funzione può essere azzerata premendo il pulsante per più di 1 secondo
quando viene visualizzato il consumo medio di carburante.
• Prendere come riferimento il consumo medio di carburante.
■Autonomia
Visualizza la distanza massima stimata che può essere percorsa con la
quantità di carburante residua.
• Questa distanza viene calcolata in base al consumo medio di carburante.
Pertanto la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di carburante, il
display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, portare l’interruttore POWER nella
posizione “LOCK” (veicoli senza sistema di entrata e avviamento intelligente) o
spento (veicoli con sistema di entrata e avviamento intelligente). Se si rifornisce il
veicolo senza portare l’interruttore POWER in posizione “LOCK”, il display potrebbe
non venire aggiornato.
■Velocità media del veicolo
Visualizza la velocità media del veicolo dall’ultimo avviamento del sistema
ibrido.
Informazioni relative alla guida

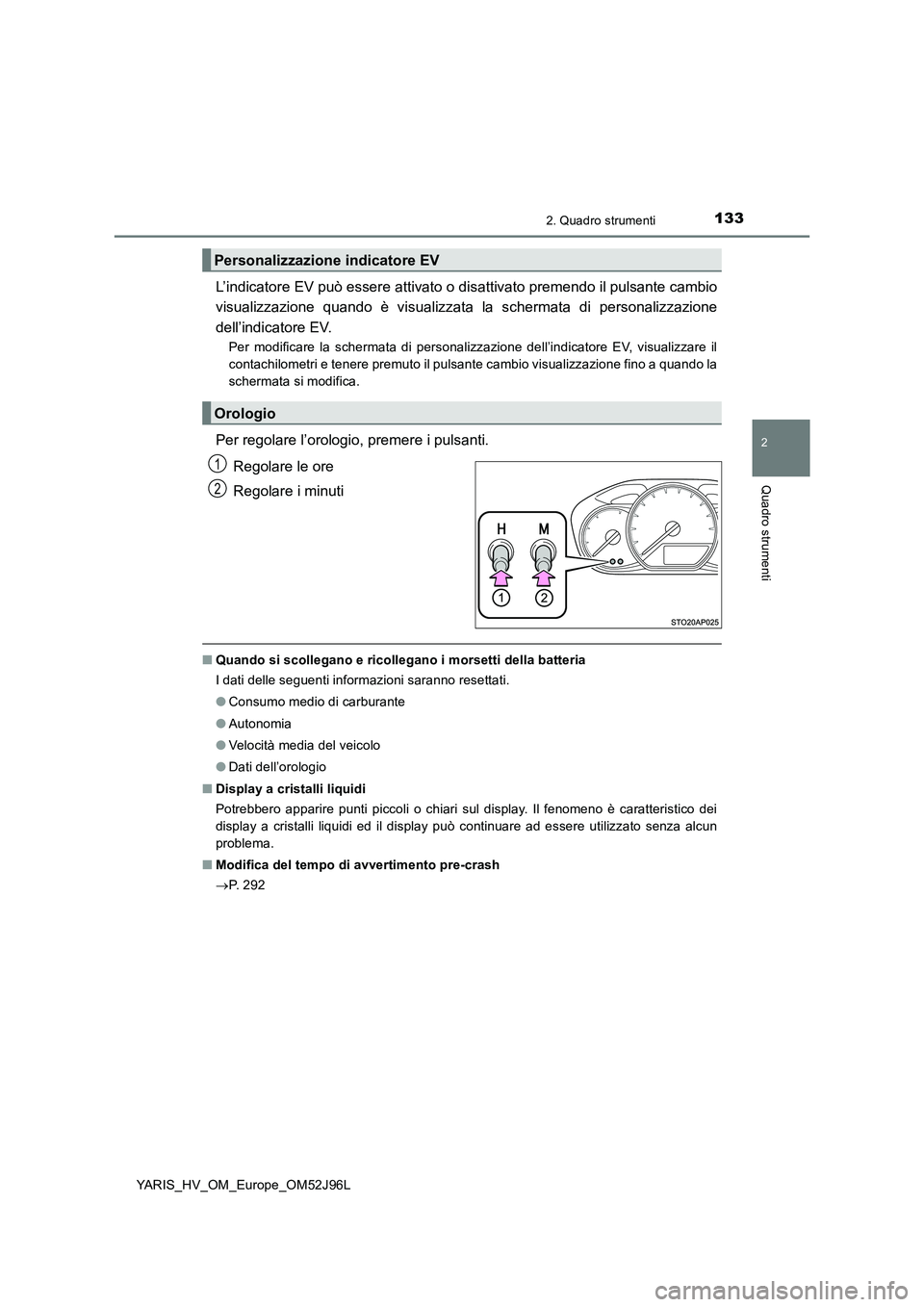

1332. Quadro strumenti
2
Quadro strumenti
YARIS_HV_OM_Europe_OM52J96L
L’indicatore EV può essere attivato o disattivato premendo il pulsante cambio
visualizzazione quando è visualizzata la schermata di personalizzazione
dell’indicatore EV.
Per modificare la schermata di personalizzazione dell’indicatore EV, visualizzare il
contachilometri e tenere premuto il pulsante cambio visualizzazione fino a quando la
schermata si modifica.
Per regolare l’orologio, premere i pulsanti.
Regolare le ore
Regolare i minuti
■ Quando si scollegano e ricollegano i morsetti della batteria
I dati delle seguenti informazioni saranno resettati.
● Consumo medio di carburante
● Autonomia
● Velocità media del veicolo
● Dati dell’orologio
■ Display a cristalli liquidi
Potrebbero apparire punti piccoli o chiari sul display. Il fenomeno è caratteristico dei
display a cristalli liquidi ed il display può continuare ad essere utilizzato senza alcun
problema.
■ Modifica del tempo di avvertimento pre-crash
 P. 2 9 2
Personalizzazione indicatore EV
Orologio
1
2

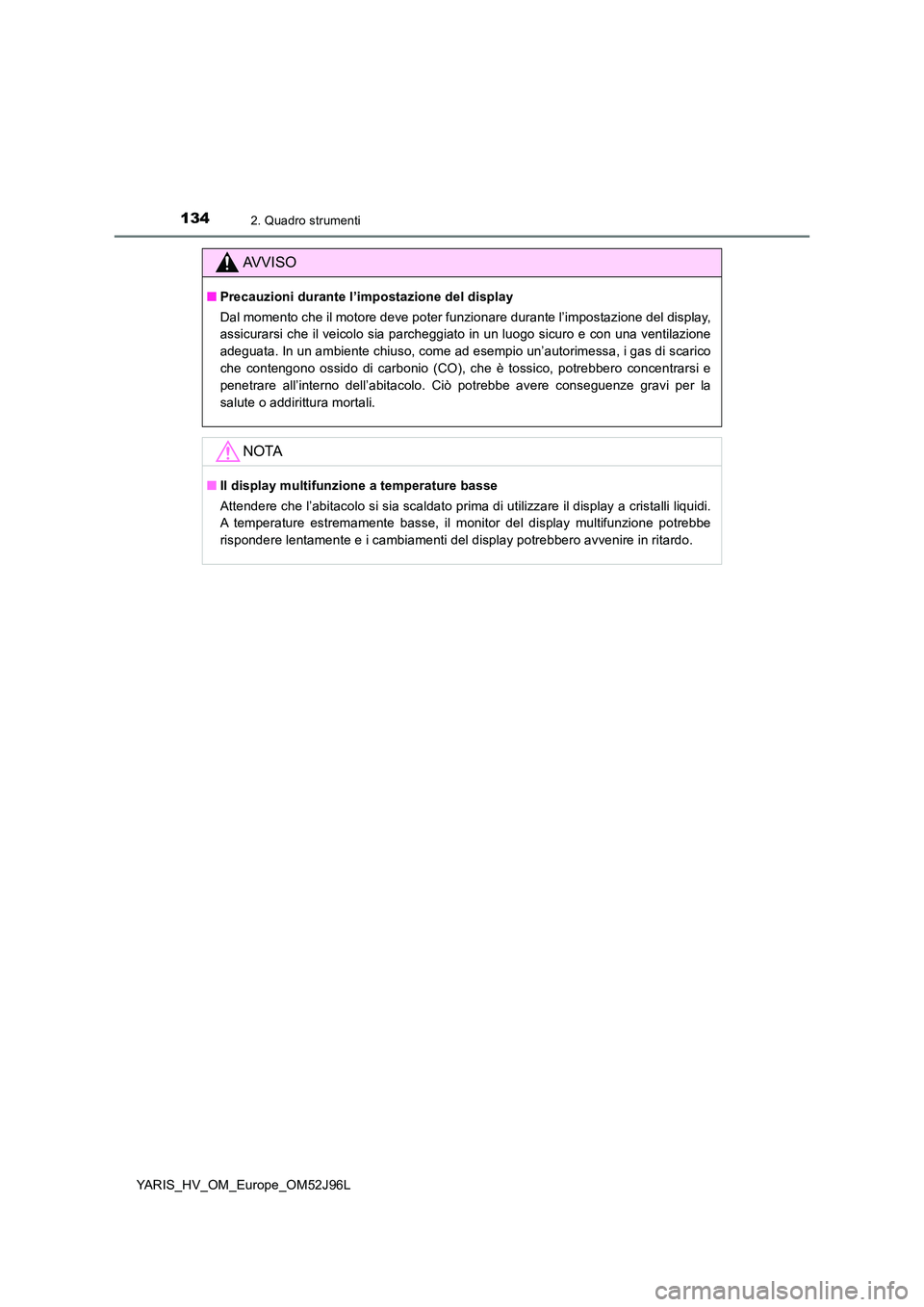

1342. Quadro strumenti
YARIS_HV_OM_Europe_OM52J96L
AVVISO
■Precauzioni durante l’impostazione del display
Dal momento che il motore deve poter funzionare durante l’impostazione del display,
assicurarsi che il veicolo sia parcheggiato in un luogo sicuro e con una ventilazione
adeguata. In un ambiente chiuso, come ad esempio un’autorimessa, i gas di scarico
che contengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e
penetrare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la
salute o addirittura mortali.
NOTA
■ Il display multifunzione a temperature basse
Attendere che l’abitacolo si sia scaldato prima di utilizzare il display a cristalli liquidi.
A temperature estremamente basse, il monitor del display multifunzione potrebbe
rispondere lentamente e i cambiamenti del display potrebbero avvenire in ritardo.

135
2

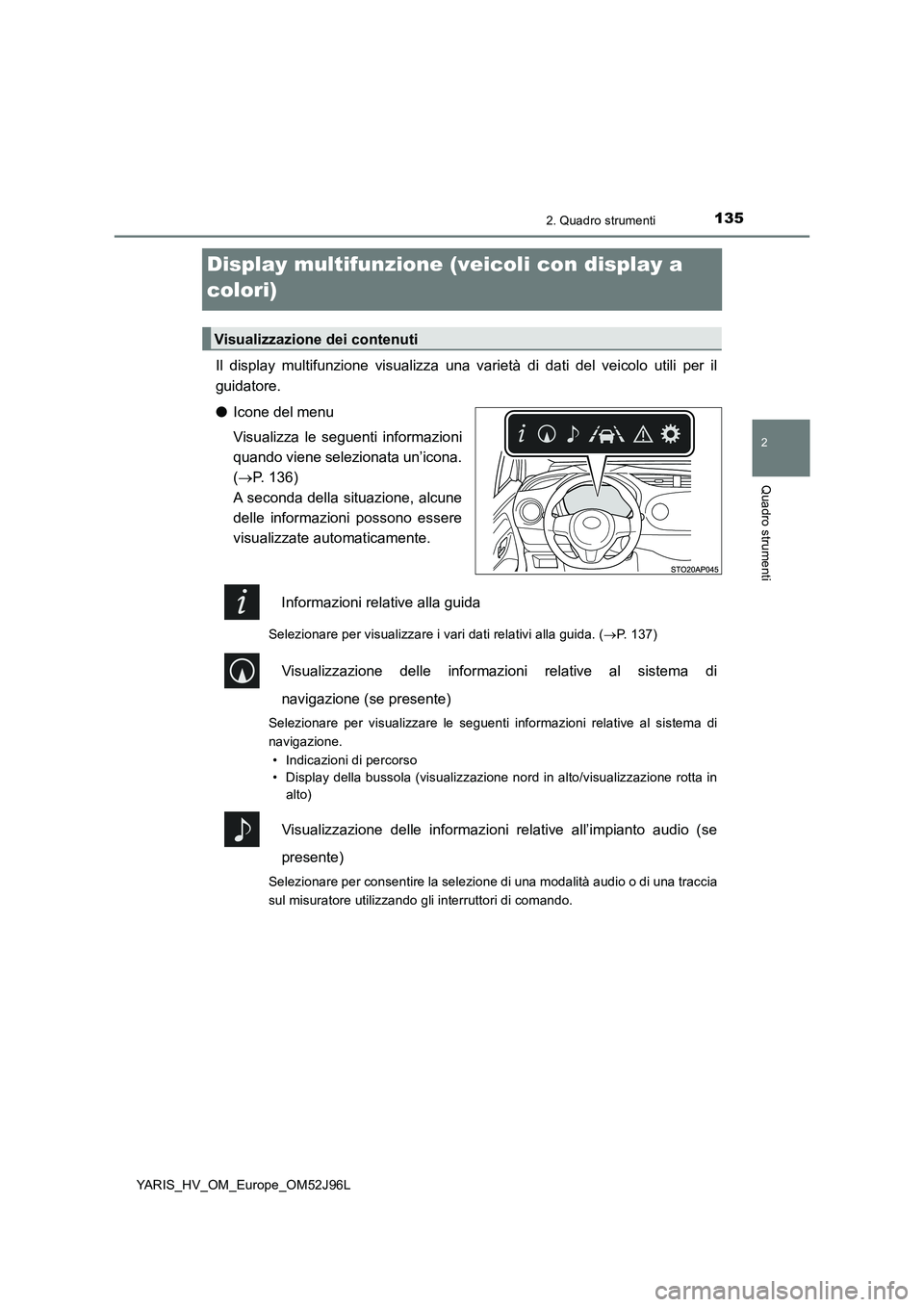

2. Quadro strumenti
Quadro strumenti
YARIS_HV_OM_Europe_OM52J96L
Display multifunzione (veicoli con display a
colori)
Il display multifunzione visualizza una va rietà di dati del veicolo utili per il
guidatore.
● Icone del menu
Visualizza le seguenti informazioni
quando viene selezionata un’icona.
( P. 136)
A seconda della situazione, alcune
delle informazioni possono essere
visualizzate automaticamente.
Informazioni relative alla guida
Selezionare per visualizzare i vari dati relativi alla guida. ( P. 137)
Visualizzazione delle informazioni relative al sistema di
navigazione (se presente)
Selezionare per visualizzare le seguenti informazioni relative al sistema di
navigazione.
• Indicazioni di percorso
• Display della bussola (visualizzazione nord in alto/visualizzazione rotta in
alto)
Visualizzazione delle informazioni relative all’impianto audio (se
presente)
Selezionare per consentire la selezione di una modalità audio o di una traccia
sul misuratore utilizzando gli interruttori di comando.
Visualizzazione dei contenuti

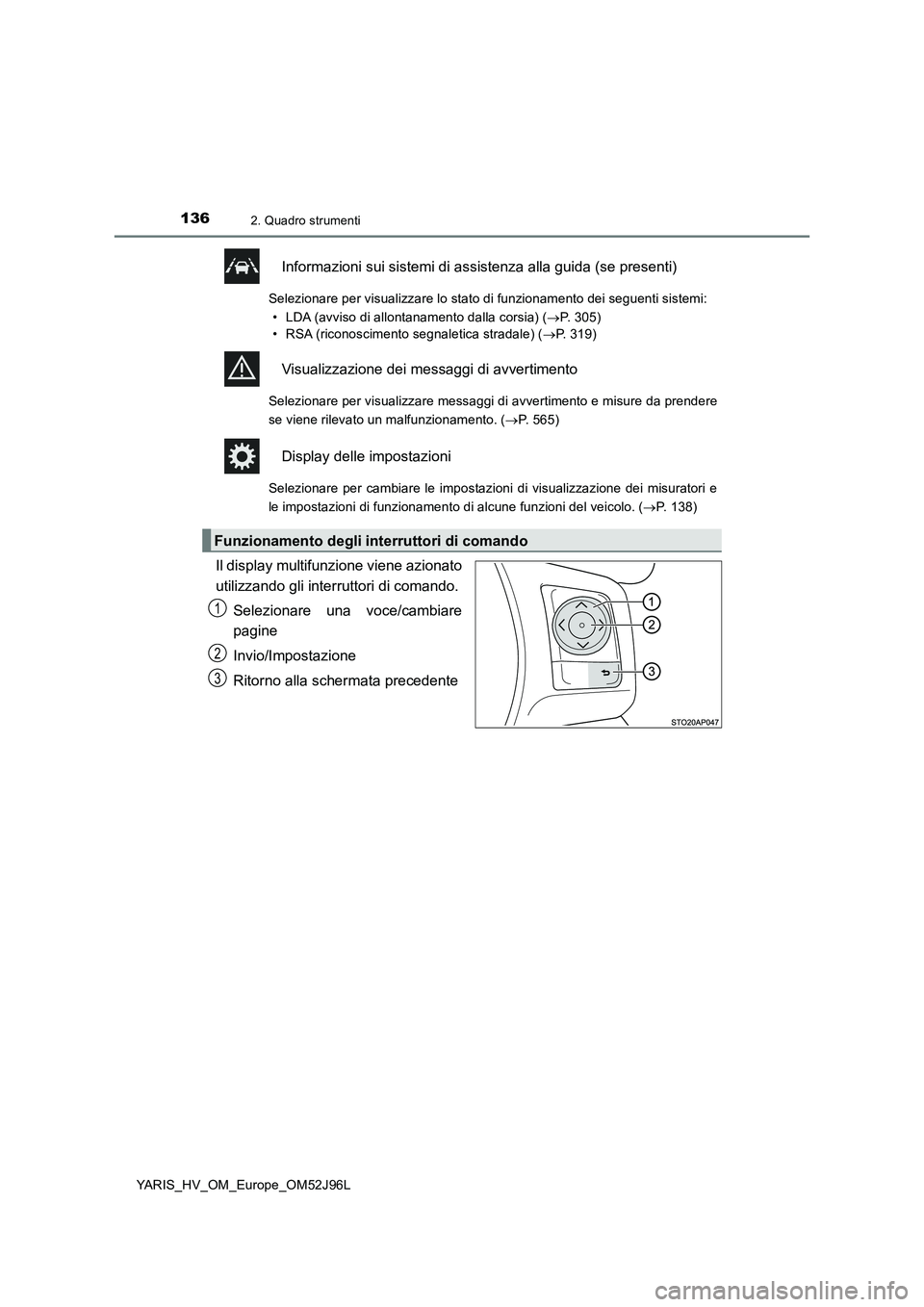

1362. Quadro strumenti
YARIS_HV_OM_Europe_OM52J96L
Informazioni sui sistemi di assistenza alla guida (se presenti)
Selezionare per visualizzare lo stato di funzionamento dei seguenti sistemi:
• LDA (avviso di allontanamento dalla corsia) ( P. 305)
• RSA (riconoscimento segnaletica stradale) ( P. 319)
Visualizzazione dei messaggi di avvertimento
Selezionare per visualizzare messaggi di avvertimento e misure da prendere
se viene rilevato un malfunzionamento. ( P. 565)
Display delle impostazioni
Selezionare per cambiare le impostazioni di visualizzazione dei misuratori e
le impostazioni di funzionamento di alcune funzioni del veicolo. ( P. 138)
Il display multifunzione viene azionato
utilizzando gli interruttori di comando.
Selezionare una voce/cambiare
pagine
Invio/Impostazione
Ritorno alla schermata precedente
Funzionamento degli interruttori di comando
1
2
3
