2018 TOYOTA YARIS HATCHBACK Manuale duso (in Italian)

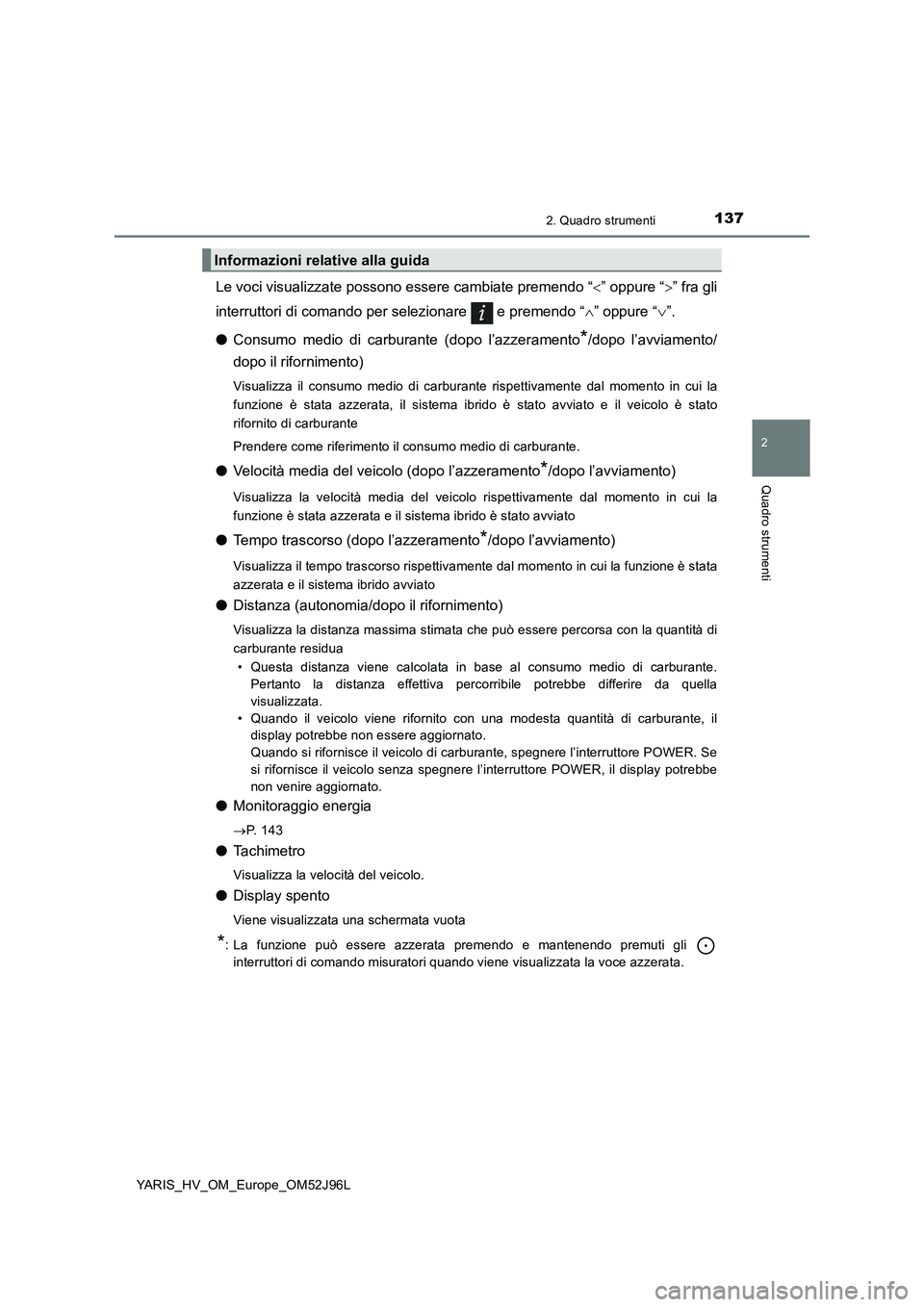

1372. Quadro strumenti
2
Quadro strumenti
YARIS_HV_OM_Europe_OM52J96L
Le voci visualizzate possono essere cambiate premendo “” oppure “” fra gli
interruttori di comando per selezionare e premendo “ ” oppure “”.
● Consumo medio di carburante (dopo l’azzeramento*/dopo l’avviamento/
dopo il rifornimento)
Visualizza il consumo medio di carburante rispettivamente dal momento in cui la
funzione è stata azzerata, il sistema ibrido è stato avviato e il veicolo è stato
rifornito di carburante
Prendere come riferimento il consumo medio di carburante.
● Velocità media del veicolo (dopo l’azzeramento*/dopo l’avviamento)
Visualizza la velocità media del veicolo rispettivamente dal momento in cui la
funzione è stata azzerata e il sistema ibrido è stato avviato
● Tempo trascorso (dopo l’azzeramento*/dopo l’avviamento)
Visualizza il tempo trascorso rispettivamente dal momento in cui la funzione è stata
azzerata e il sistema ibrido avviato
● Distanza (autonomia/dopo il rifornimento)
Visualizza la distanza massima stimata che può essere percorsa con la quantità di
carburante residua
• Questa distanza viene calcolata in base al consumo medio di carburante.
Pertanto la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di carburante, il
display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, spegnere l’interruttore POWER. Se
si rifornisce il veicolo senza spegnere l’interruttore POWER, il display potrebbe
non venire aggiornato.
● Monitoraggio energia
P. 1 4 3
●Ta c h i m e t r o
Visualizza la velocità del veicolo.
●Display spento
Viene visualizzata una schermata vuota
*: La funzione può essere azzerata premendo e mantenendo premuti gli
interruttori di comando misuratori quando viene visualizzata la voce azzerata.
Informazioni relative alla guida

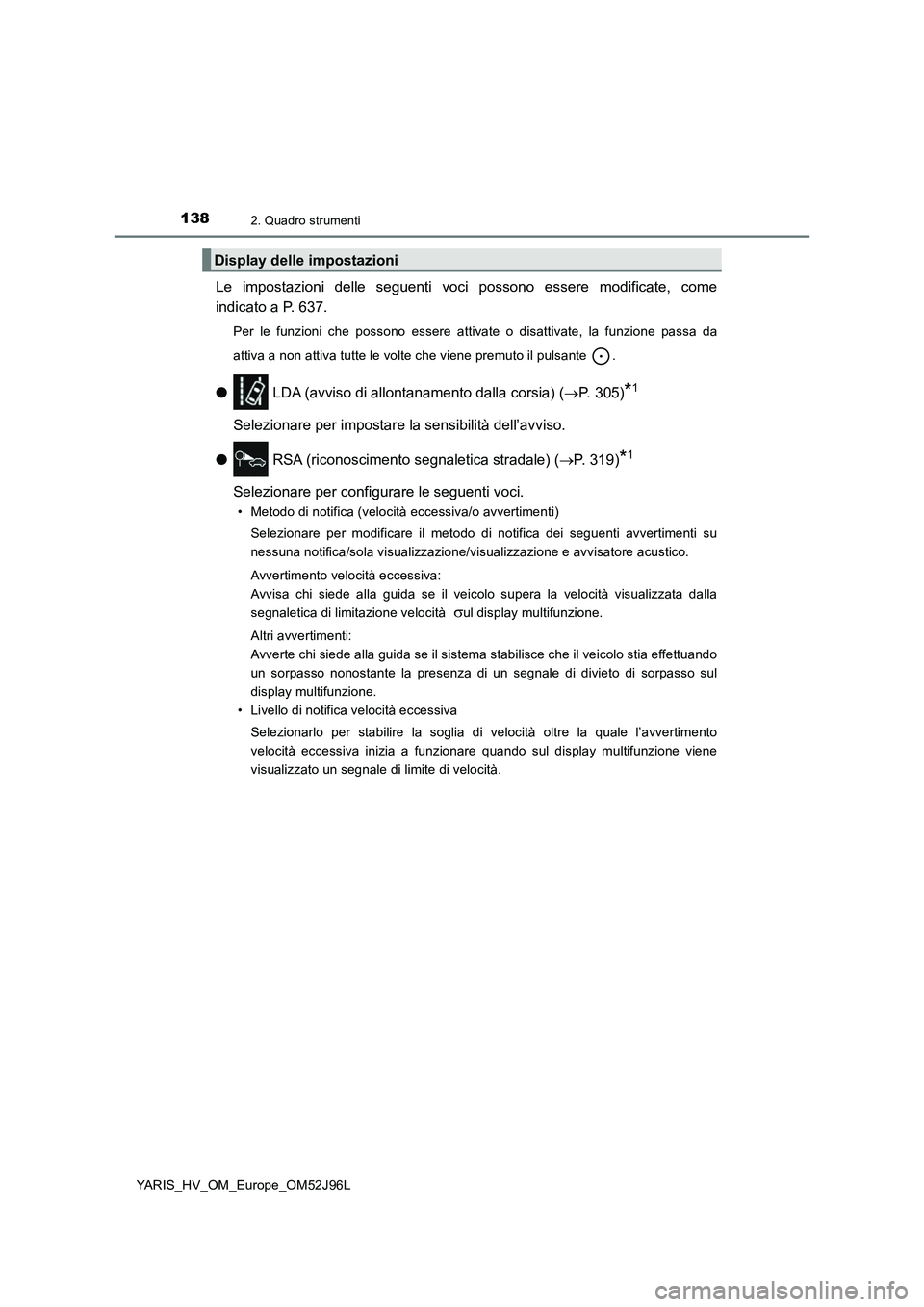

1382. Quadro strumenti
YARIS_HV_OM_Europe_OM52J96L
Le impostazioni delle seguenti voci possono essere modificate, come
indicato a P. 637.
Per le funzioni che possono essere attivate o disattivate, la funzione passa da
attiva a non attiva tutte le volte che viene premuto il pulsante .
● LDA (avviso di allontanamento dalla corsia) (P. 305)*1
Selezionare per impostare la sensibilità dell’avviso.
● RSA (riconoscimento segnaletica stradale) (P. 319)*1
Selezionare per configurare le seguenti voci.
• Metodo di notifica (velocità eccessiva/o avvertimenti)
Selezionare per modificare il metodo di notifica dei seguenti avvertimenti su
nessuna notifica/sola visualizzazione/visualizzazione e avvisatore acustico.
Avvertimento velocità eccessiva:
Avvisa chi siede alla guida se il veicolo supera la velocità visualizzata dalla
segnaletica di limitazione velocità ul display multifunzione.
Altri avvertimenti:
Avverte chi siede alla guida se il sistema stabilisce che il veicolo stia effettuando
un sorpasso nonostante la presenza di un segnale di divieto di sorpasso sul
display multifunzione.
• Livello di notifica velocità eccessiva
Selezionarlo per stabilire la soglia di velocità oltre la quale l’avvertimento
velocità eccessiva inizia a funzionare quando sul display multifunzione viene
visualizzato un segnale di limite di velocità.
Display delle impostazioni

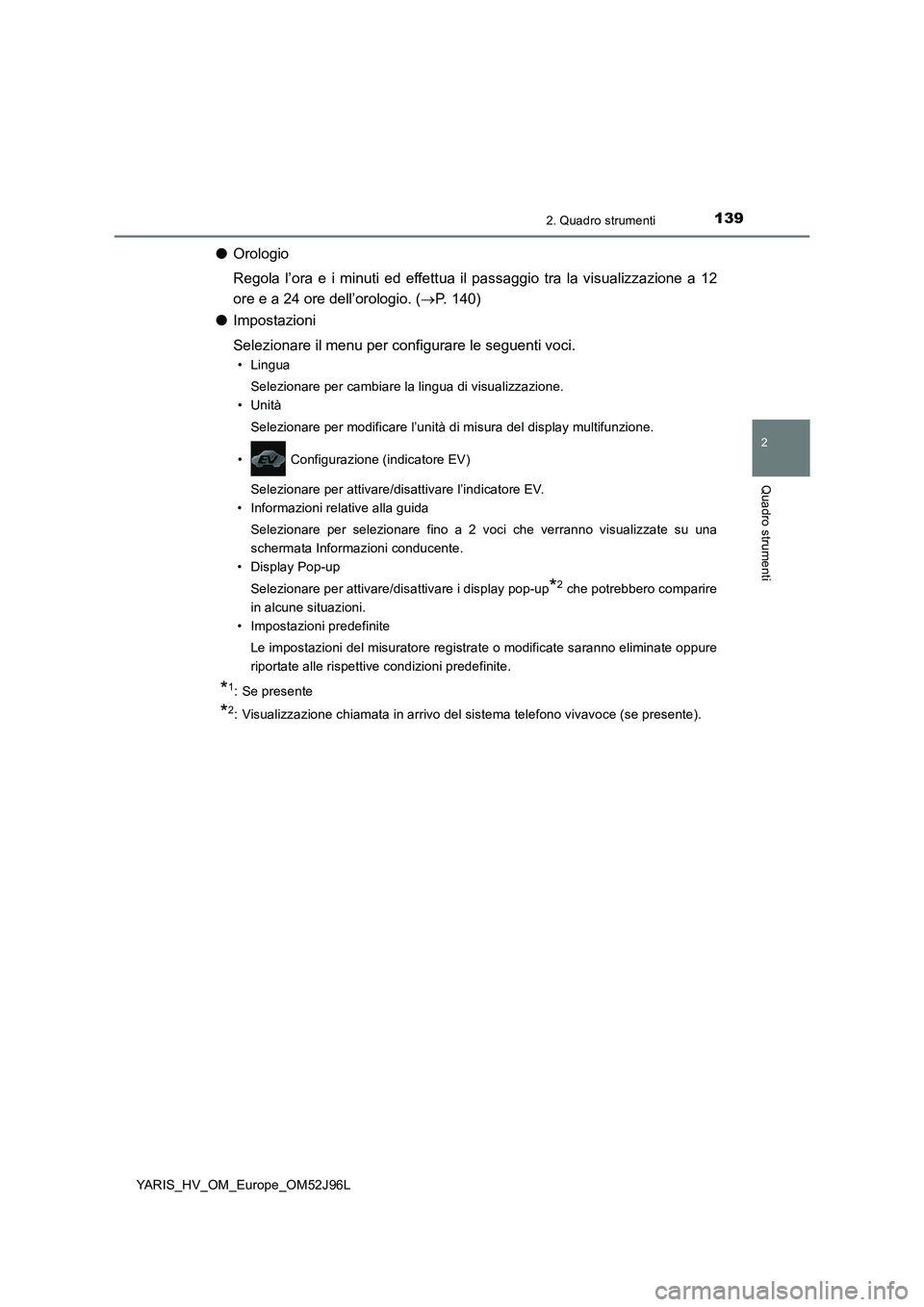

1392. Quadro strumenti
2
Quadro strumenti
YARIS_HV_OM_Europe_OM52J96L
●Orologio
Regola l’ora e i minuti ed effettua il passaggio tra la visualizzazione a 12
ore e a 24 ore dell’orologio. ( P. 140)
● Impostazioni
Selezionare il menu per configurare le seguenti voci.
•Lingua
Selezionare per cambiare la lingua di visualizzazione.
•Unità
Selezionare per modificare l’unità di misura del display multifunzione.
• Configurazione (indicatore EV)
Selezionare per attivare/disattivare l’indicatore EV.
• Informazioni relative alla guida
Selezionare per selezionare fino a 2 voci che verranno visualizzate su una
schermata Informazioni conducente.
• Display Pop-up
Selezionare per attivare/disattivare i display pop-up*2 che potrebbero comparire
in alcune situazioni.
• Impostazioni predefinite
Le impostazioni del misuratore registrate o modificate saranno eliminate oppure
riportate alle rispettive condizioni predefinite.
*1: Se presente
*2: Visualizzazione chiamata in arrivo del sistema telefono vivavoce (se presente).

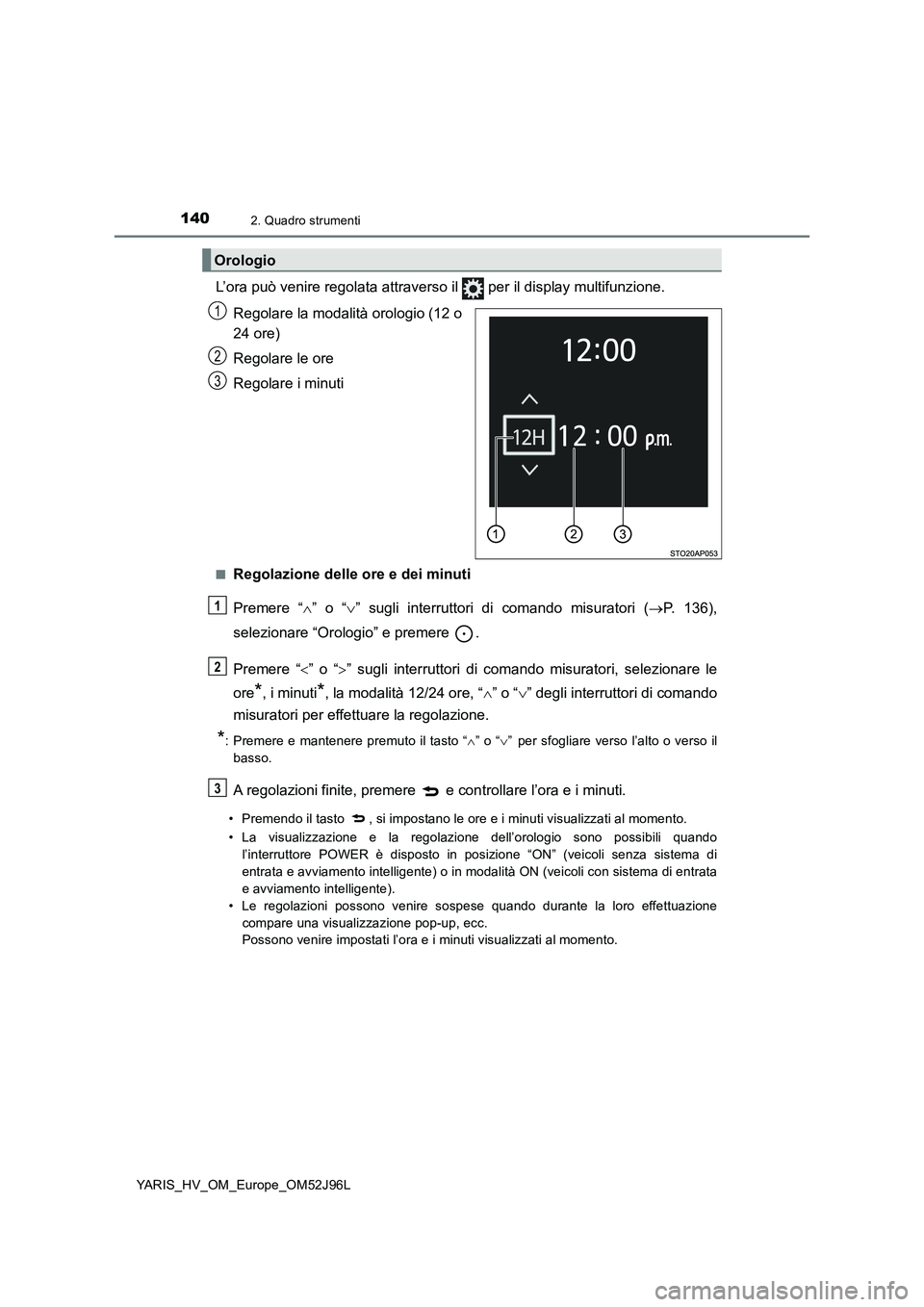

1402. Quadro strumenti
YARIS_HV_OM_Europe_OM52J96L
L’ora può venire regolata attraverso il per il display multifunzione.
Regolare la modalità orologio (12 o
24 ore)
Regolare le ore
Regolare i minuti
■Regolazione delle ore e dei minuti
Premere “ ” o “” sugli interruttori di comando misuratori (P. 136),
selezionare “Orologio” e premere .
Premere “ ” o “” sugli interruttori di comando misuratori, selezionare le
ore*, i minuti*, la modalità 12/24 ore, “ ” o “” degli interruttori di comando
misuratori per effettuare la regolazione.
*: Premere e mantenere premuto il tasto “ ” o “” per sfogliare verso l’alto o verso il
basso.
A regolazioni finite, premere e controllare l’ora e i minuti.
• Premendo il tasto , si impostano le ore e i minuti visualizzati al momento.
• La visualizzazione e la regolazione dell’orologio sono possibili quando
l’interruttore POWER è disposto in posizione “ON” (veicoli senza sistema di
entrata e avviamento intelligente) o in modalità ON (veicoli con sistema di entrata
e avviamento intelligente).
• Le regolazioni possono venire sospese quando durante la loro effettuazione
compare una visualizzazione pop-up, ecc.
Possono venire impostati l’ora e i minuti visualizzati al momento.
Orologio
1
2
3
1
2
3

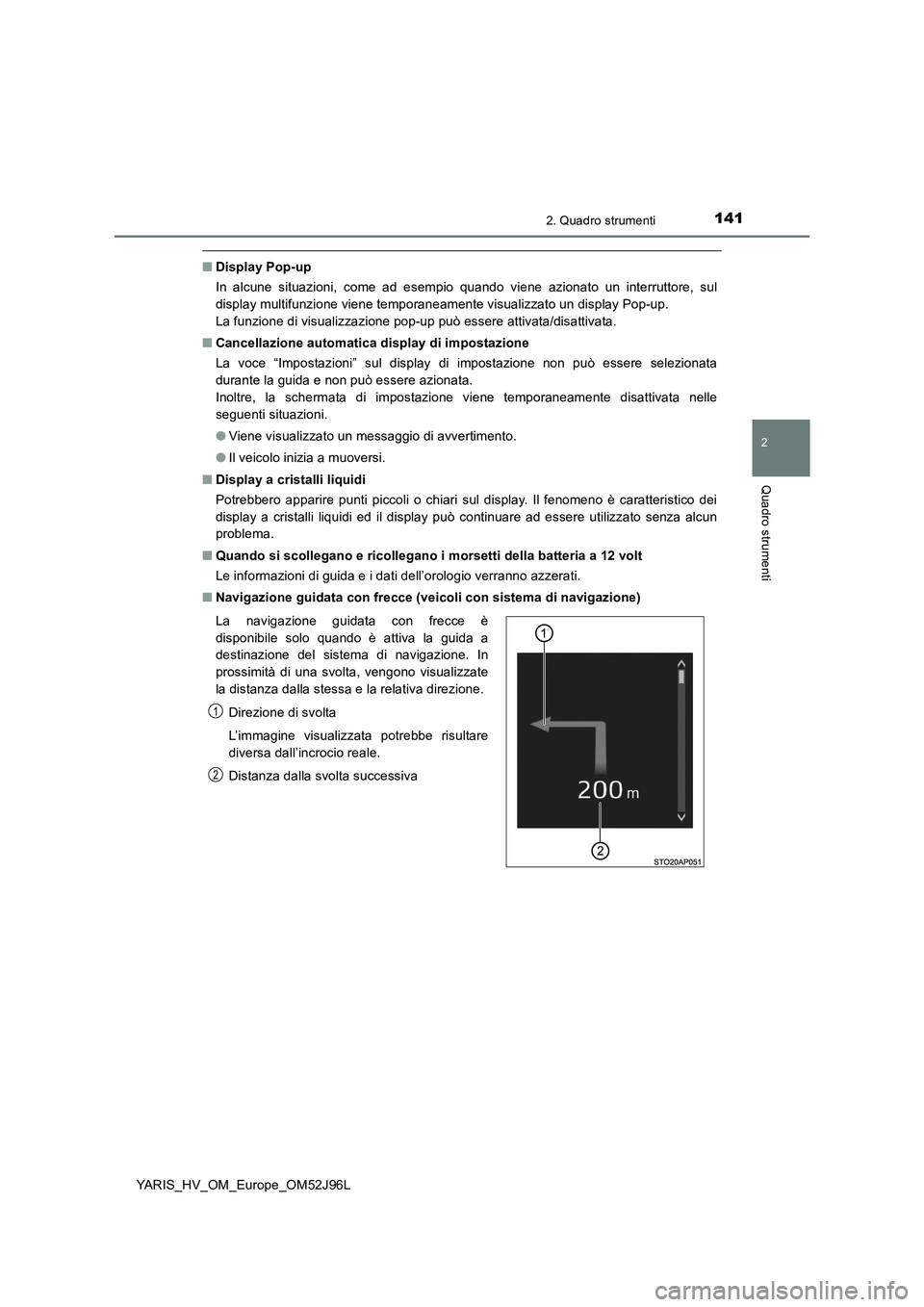

1412. Quadro strumenti
2
Quadro strumenti
YARIS_HV_OM_Europe_OM52J96L
■Display Pop-up
In alcune situazioni, come ad esempio quando viene azionato un interruttore, sul
display multifunzione viene temporaneamente visualizzato un display Pop-up.
La funzione di visualizzazione pop-up può essere attivata/disattivata.
■ Cancellazione automatica display di impostazione
La voce “Impostazioni” sul display di impostazione non può essere selezionata
durante la guida e non può essere azionata.
Inoltre, la schermata di impostazione viene temporaneamente disattivata nelle
seguenti situazioni.
● Viene visualizzato un messaggio di avvertimento.
● Il veicolo inizia a muoversi.
■ Display a cristalli liquidi
Potrebbero apparire punti piccoli o chiari sul display. Il fenomeno è caratteristico dei
display a cristalli liquidi ed il display può continuare ad essere utilizzato senza alcun
problema.
■ Quando si scollegano e ricollegano i morsetti della batteria a 12 volt
Le informazioni di guida e i dati dell’orologio verranno azzerati.
■ Navigazione guidata con frecce (veicoli con sistema di navigazione)
La navigazione guidata con frecce è
disponibile solo quando è attiva la guida a
destinazione del sistema di navigazione. In
prossimità di una svolta, vengono visualizzate
la distanza dalla stessa e la relativa direzione.
Direzione di svolta
L’immagine visualizzata potrebbe risultare
diversa dall’incrocio reale.
Distanza dalla svolta successiva
1
2

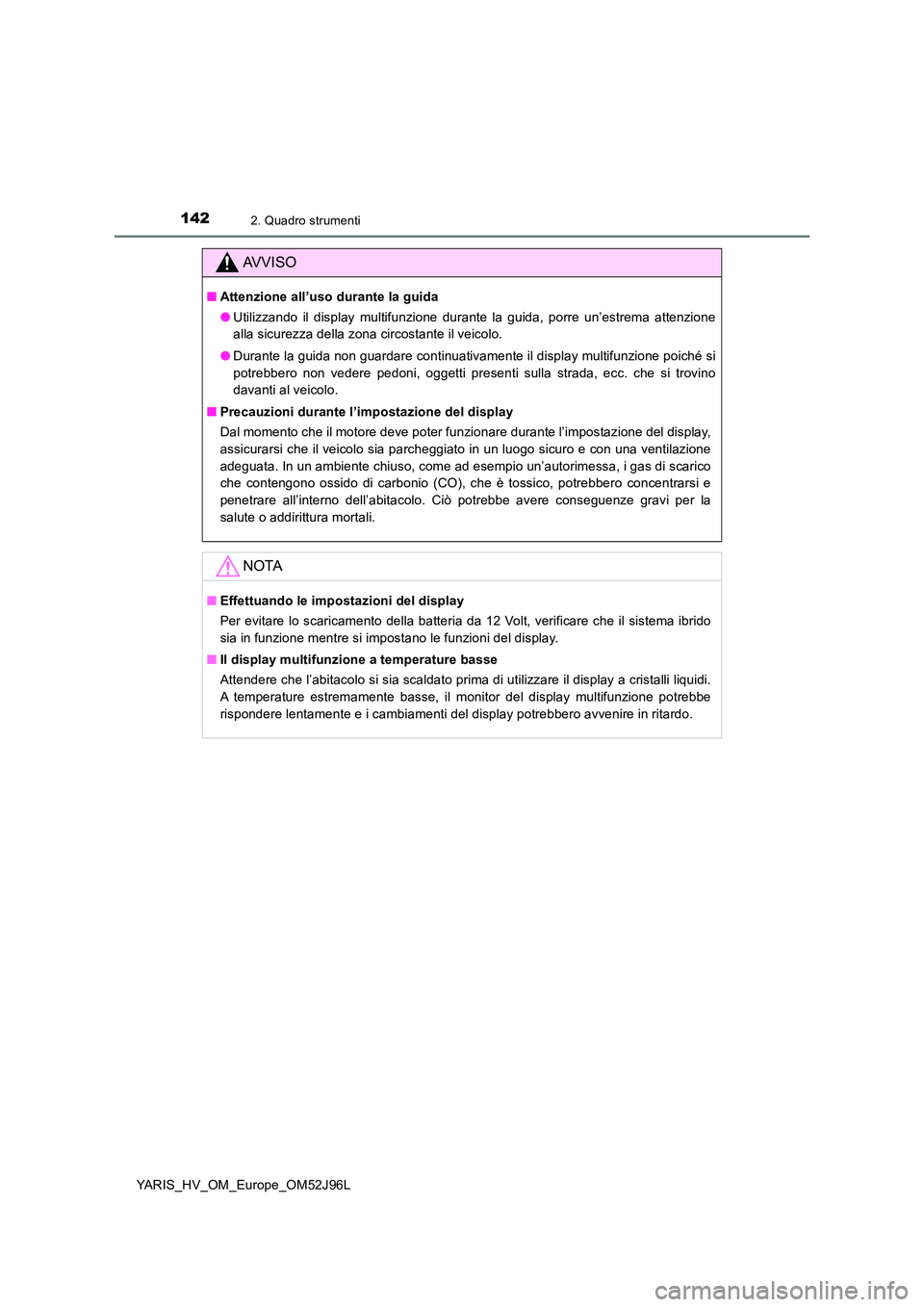

1422. Quadro strumenti
YARIS_HV_OM_Europe_OM52J96L
AVVISO
■Attenzione all’uso durante la guida
● Utilizzando il display multifunzione durante la guida, porre un’estrema attenzione
alla sicurezza della zona circostante il veicolo.
● Durante la guida non guardare continuativamente il display multifunzione poiché si
potrebbero non vedere pedoni, oggetti presenti sulla strada, ecc. che si trovino
davanti al veicolo.
■ Precauzioni durante l’impostazione del display
Dal momento che il motore deve poter funzionare durante l’impostazione del display,
assicurarsi che il veicolo sia parcheggiato in un luogo sicuro e con una ventilazione
adeguata. In un ambiente chiuso, come ad esempio un’autorimessa, i gas di scarico
che contengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e
penetrare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la
salute o addirittura mortali.
NOTA
■ Effettuando le impostazioni del display
Per evitare lo scaricamento della batteria da 12 Volt, verificare che il sistema ibrido
sia in funzione mentre si impostano le funzioni del display.
■ Il display multifunzione a temperature basse
Attendere che l’abitacolo si sia scaldato prima di utilizzare il display a cristalli liquidi.
A temperature estremamente basse, il monitor del display multifunzione potrebbe
rispondere lentamente e i cambiamenti del display potrebbero avvenire in ritardo.

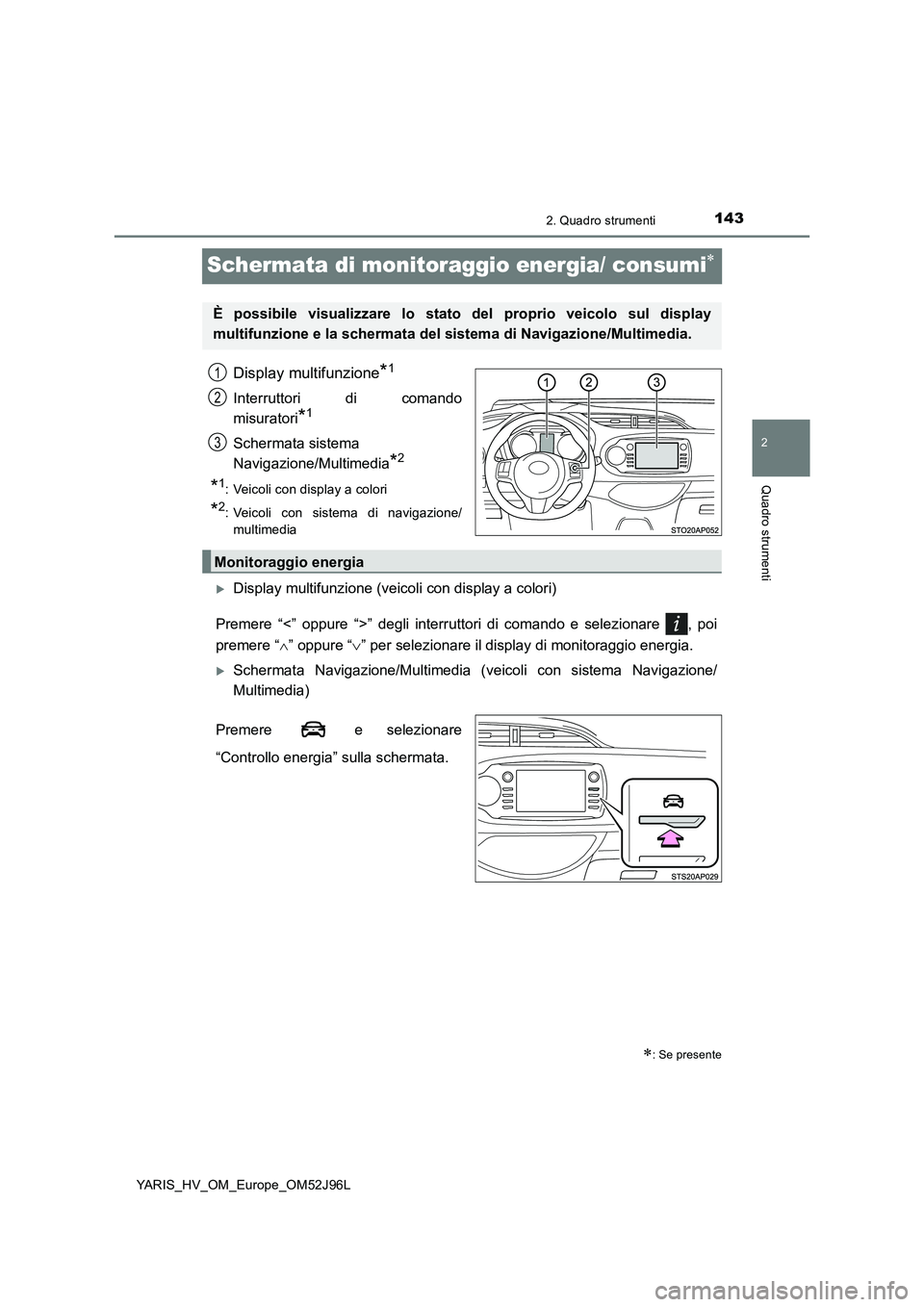

143
2
2. Quadro strumenti
Quadro strumenti
YARIS_HV_OM_Europe_OM52J96L
Schermata di monitoraggio energia/ consumi
Display multifunzione*1
Interruttori di comando
misuratori*1
Schermata sistema
Navigazione/Multimedia*2
*1: Veicoli con display a colori
*2: Veicoli con sistema di navigazione/
multimedia
Display multifunzione (veicoli con display a colori)
Premere “<” oppure “>” degli interruttori di comando e selezionare , poi
premere “ ” oppure “” per selezionare il display di monitoraggio energia.
Schermata Navigazione/Multimedia (veicoli con sistema Navigazione/
Multimedia)
Premere e selezionare
“Controllo energia” sulla schermata.
: Se presente
È possibile visualizzare lo stato del proprio veicolo sul display
multifunzione e la schermata del sistema di Navigazione/Multimedia.
1
2
3
Monitoraggio energia

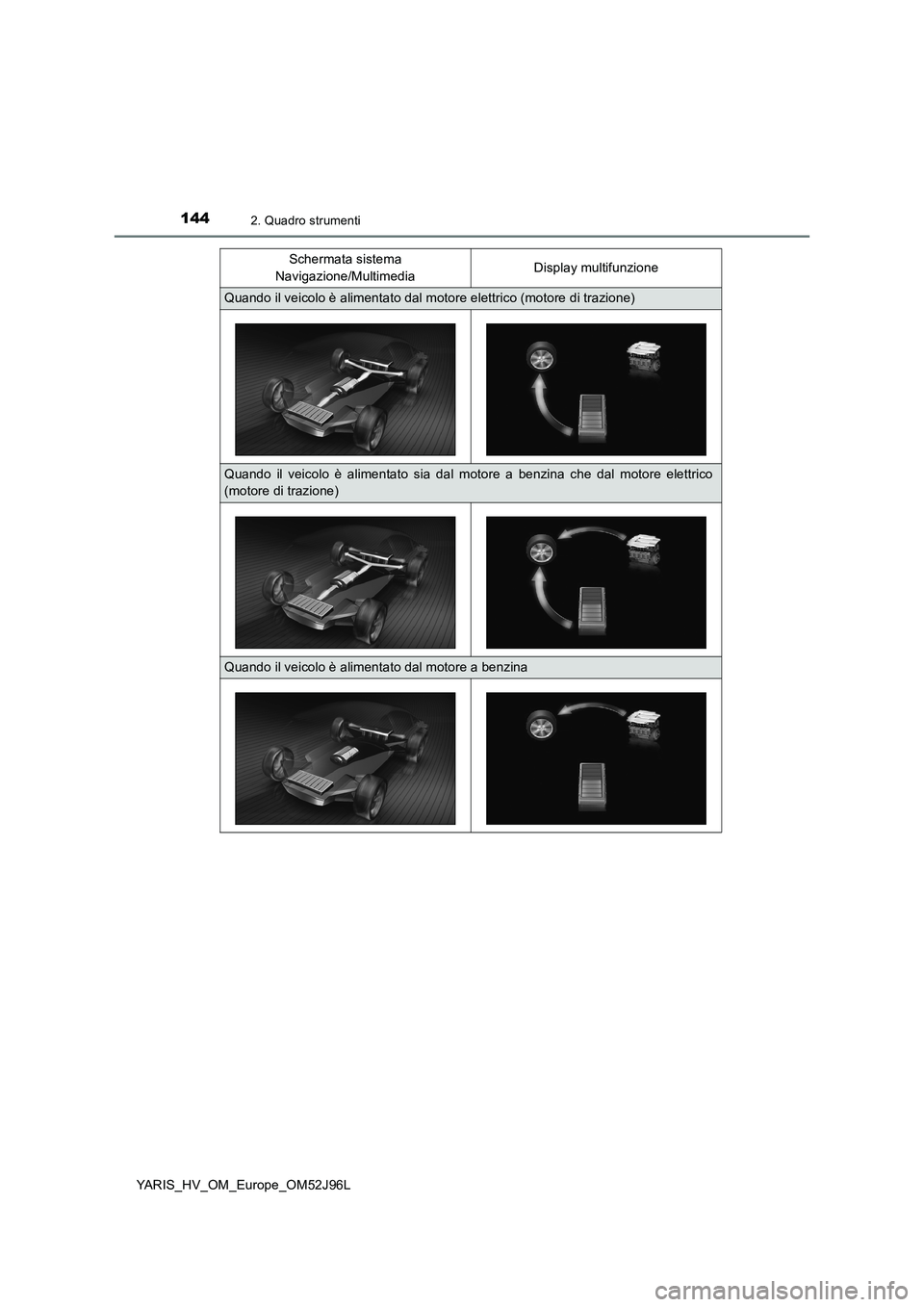

1442. Quadro strumenti
YARIS_HV_OM_Europe_OM52J96L
Schermata sistema
Navigazione/Multimedia Display multifunzione
Quando il veicolo è alimentato dal motore elettrico (motore di trazione)
Quando il veicolo è alimentato sia dal motore a benzina che dal motore elettrico
(motore di trazione)
Quando il veicolo è alimentato dal motore a benzina
