2018 TOYOTA YARIS HATCHBACK Manuale duso (in Italian)

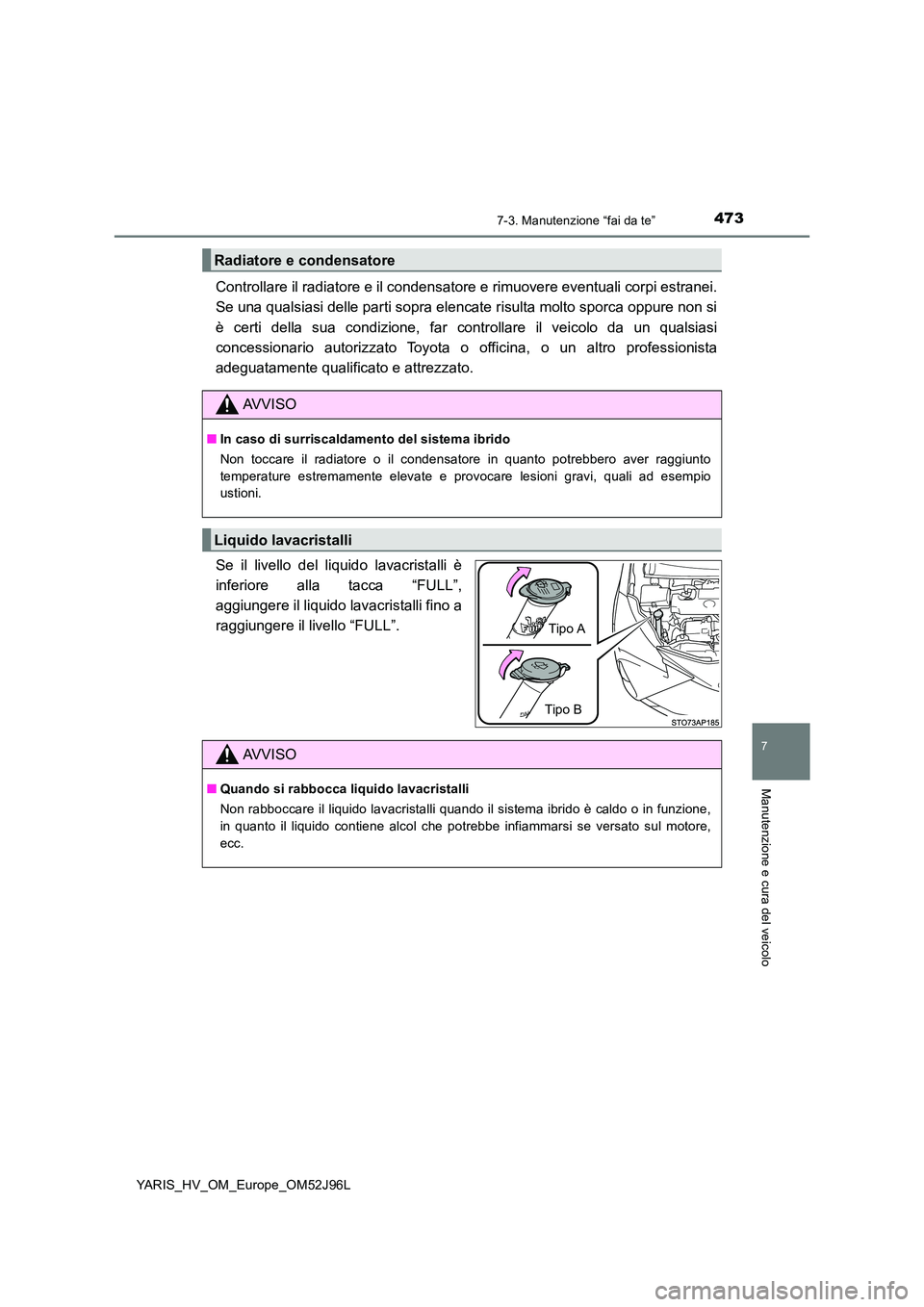

4737-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J96L
Controllare il radiatore e il condensatore e rimuovere eventuali corpi estranei.
Se una qualsiasi delle parti sopra elencate risulta molto sporca oppure non si
è certi della sua condizione, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Se il livello del liquido lavacristalli è
inferiore alla tacca “FULL”,
aggiungere il liquido lavacristalli fino a
raggiungere il livello “FULL”.
Radiatore e condensatore
AVVISO
■ In caso di surriscaldamento del sistema ibrido
Non toccare il radiatore o il condensatore in quanto potrebbero aver raggiunto
temperature estremamente elevate e provocare lesioni gravi, quali ad esempio
ustioni.
Liquido lavacristalli
Tipo B
Tipo A
AVVISO
■ Quando si rabbocca liquido lavacristalli
Non rabboccare il liquido lavacristalli quando il sistema ibrido è caldo o in funzione,
in quanto il liquido contiene alcol che potrebbe infiammarsi se versato sul motore,
ecc.

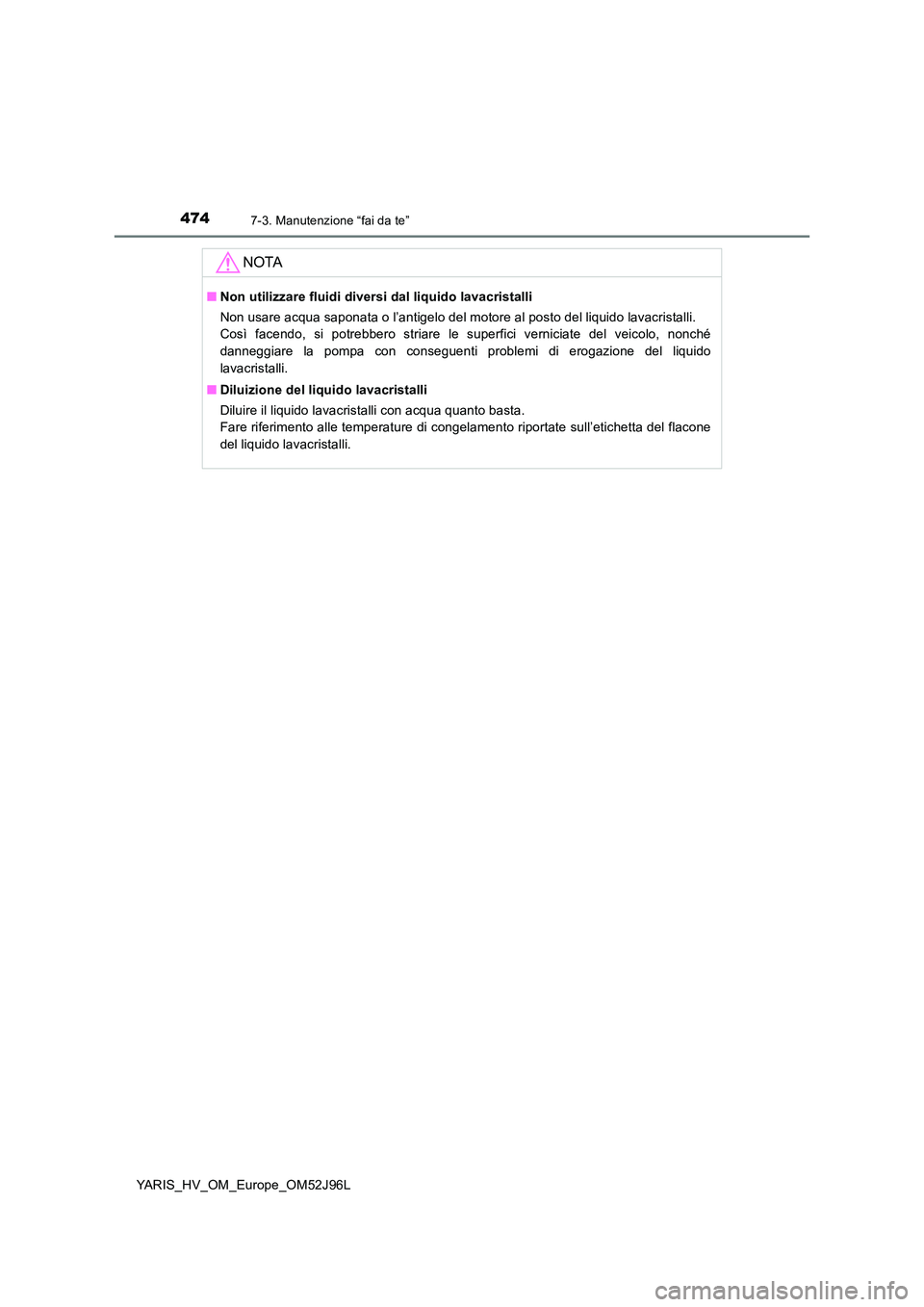

4747-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J96L
NOTA
■Non utilizzare fluidi diversi dal liquido lavacristalli
Non usare acqua saponata o l’antigelo del motore al posto del liquido lavacristalli.
Così facendo, si potrebbero striare le superfici verniciate del veicolo, nonché
danneggiare la pompa con conseguenti problemi di erogazione del liquido
lavacristalli.
■ Diluizione del liquido lavacristalli
Diluire il liquido lavacristalli con acqua quanto basta.
Fare riferimento alle temperature di congelamento riportate sull’etichetta del flacone
del liquido lavacristalli.

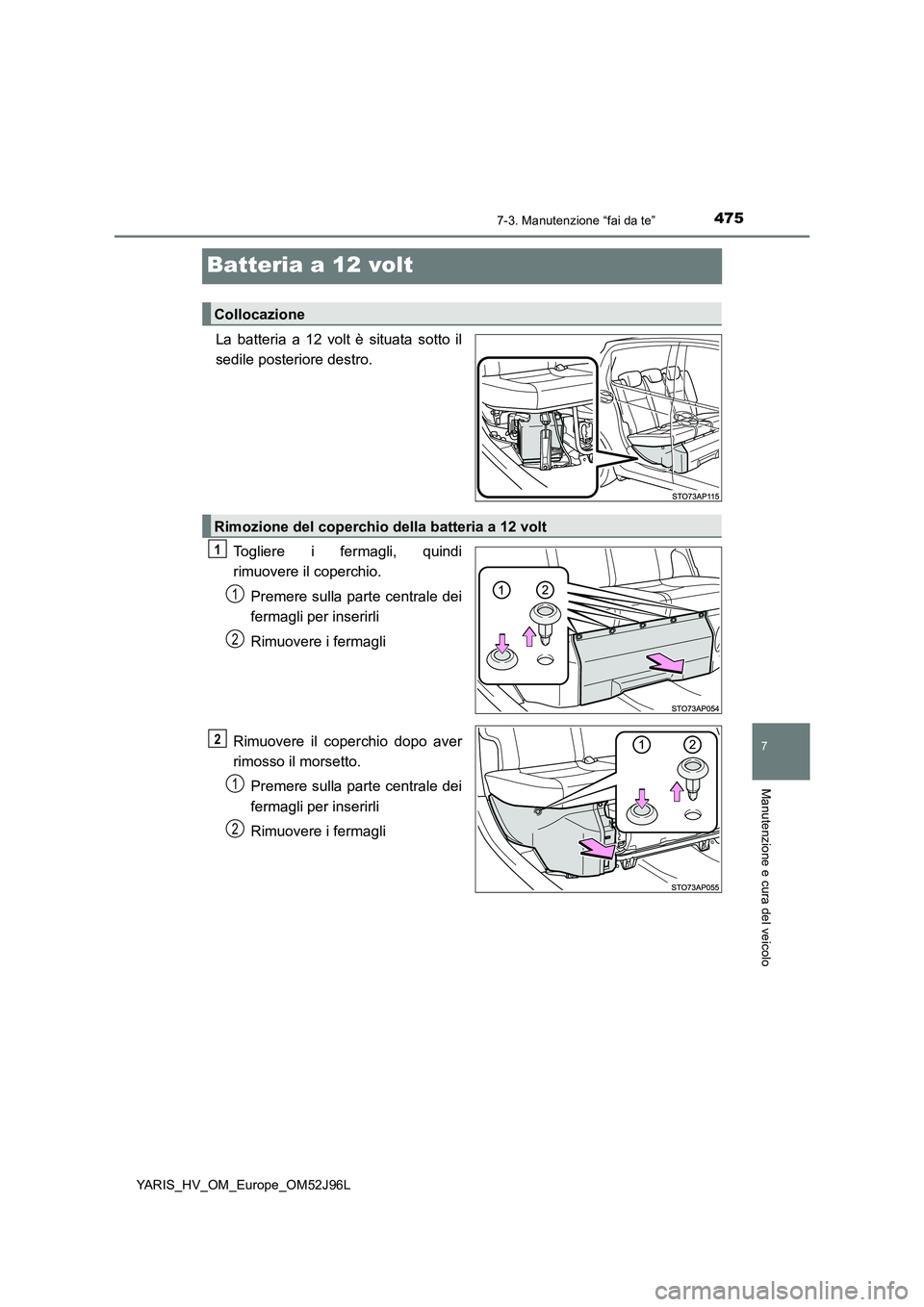

4757-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J96L
Batteria a 12 volt
La batteria a 12 volt è situata sotto il
sedile posteriore destro.
Togliere i fermagli, quindi
rimuovere il coperchio.
Premere sulla parte centrale dei
fermagli per inserirli
Rimuovere i fermagli
Rimuovere il coperchio dopo aver
rimosso il morsetto.
Premere sulla parte centrale dei
fermagli per inserirli
Rimuovere i fermagli
Collocazione
Rimozione del coperchio della batteria a 12 volt
1
1
2
2
1
2

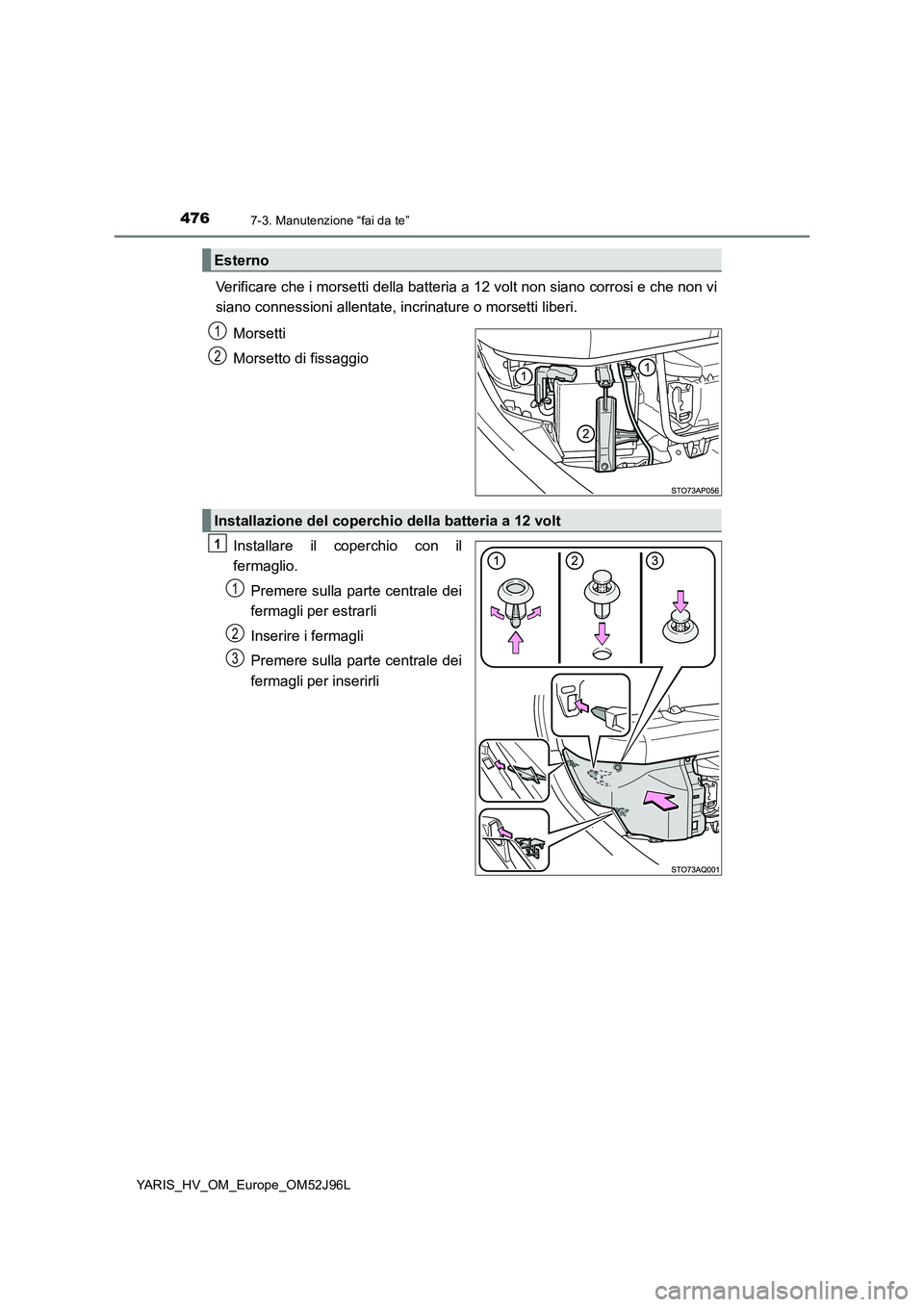

4767-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J96L
Verificare che i morsetti della batteria a 12 volt non siano corrosi e che non vi
siano connessioni allentate, incrinature o morsetti liberi.
Morsetti
Morsetto di fissaggio
Installare il coperchio con il
fermaglio.
Premere sulla parte centrale dei
fermagli per estrarli
Inserire i fermagli
Premere sulla parte centrale dei
fermagli per inserirli
Esterno
1
2
Installazione del coperchio della batteria a 12 volt
1
1
2
3

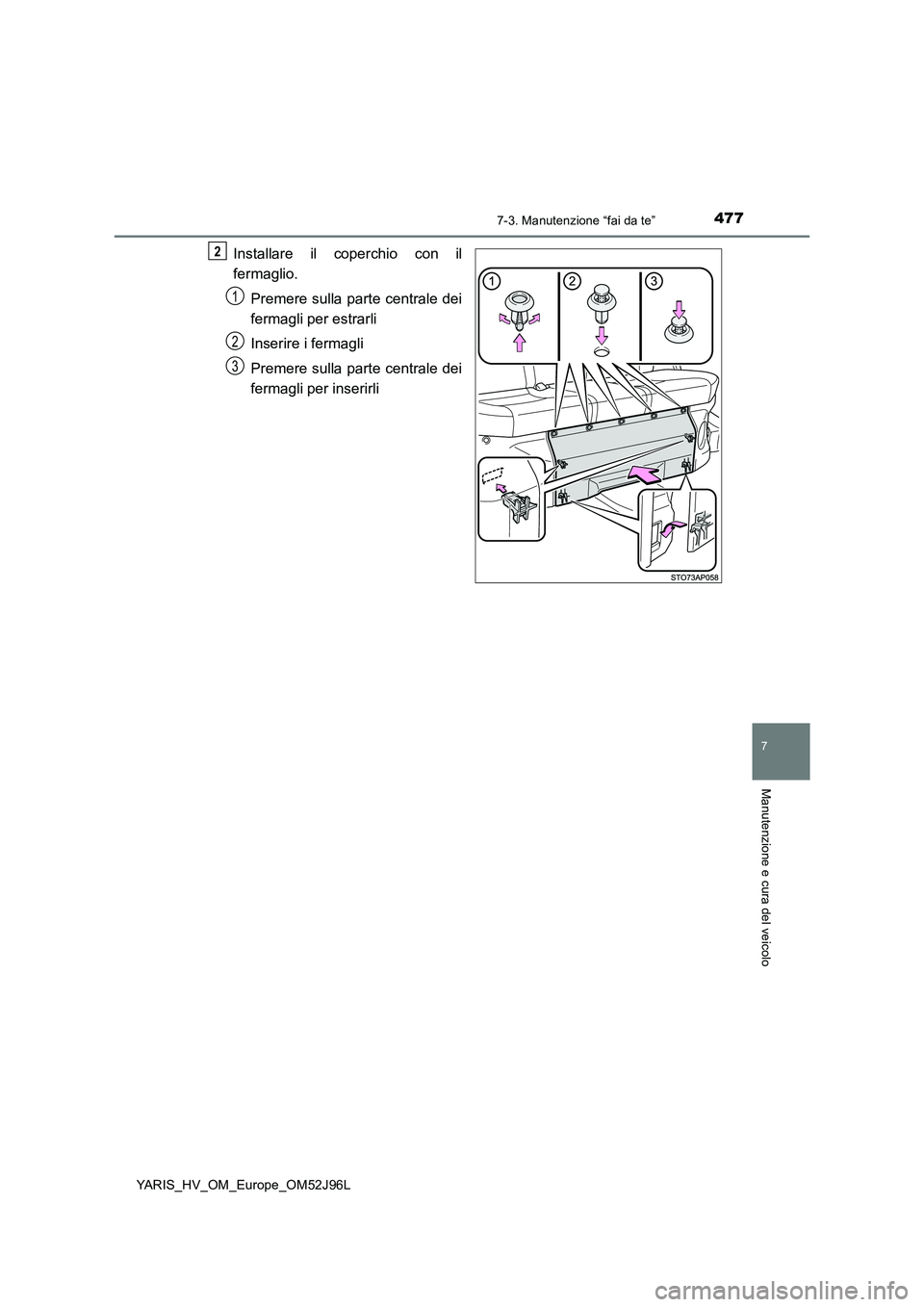

4777-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J96L
Installare il coperchio con il
fermaglio.
Premere sulla parte centrale dei
fermagli per estrarli
Inserire i fermagli
Premere sulla parte centrale dei
fermagli per inserirli
2
1
2
3

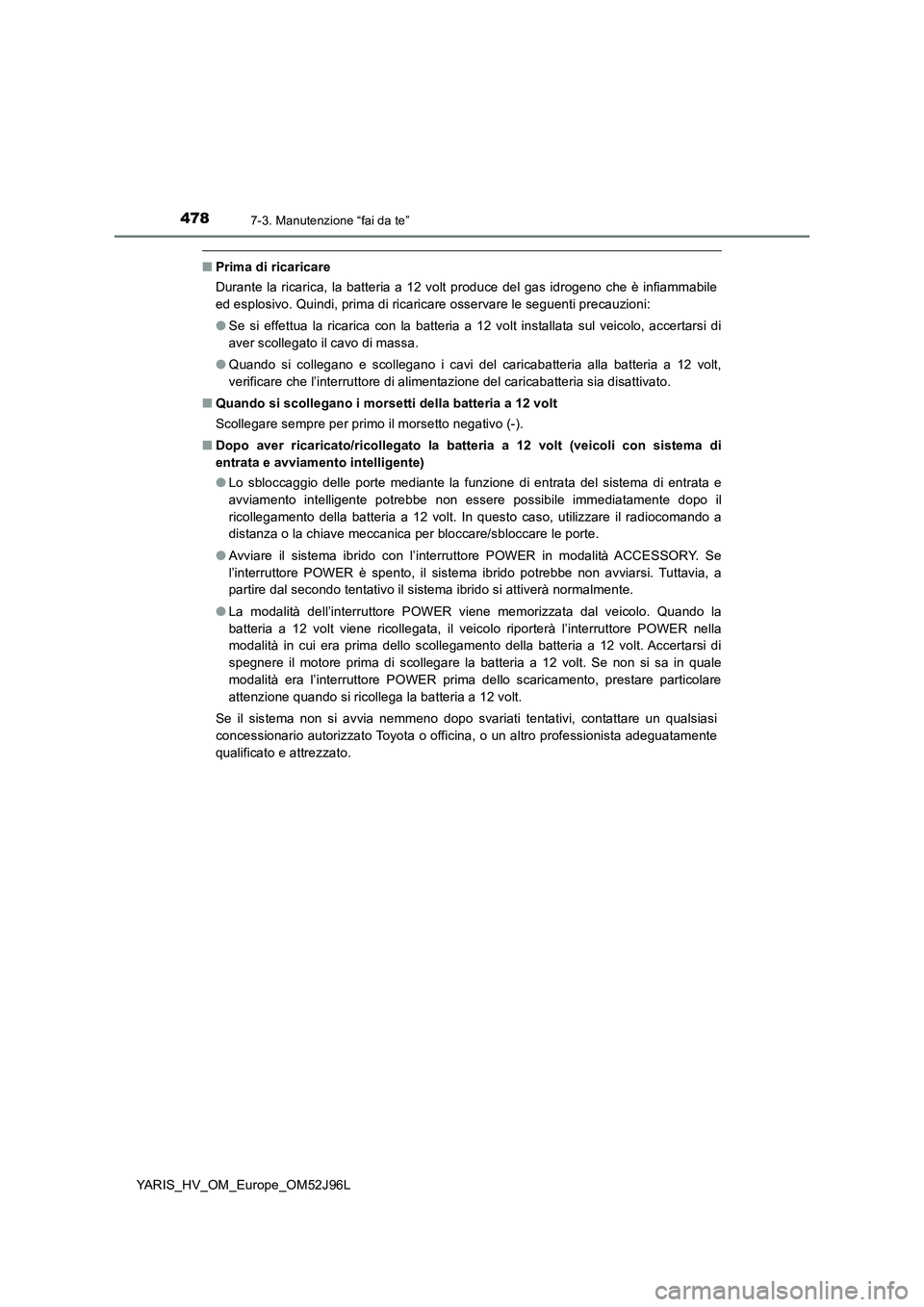

4787-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J96L
■Prima di ricaricare
Durante la ricarica, la batteria a 12 volt produce del gas idrogeno che è infiammabile
ed esplosivo. Quindi, prima di ricaricare osservare le seguenti precauzioni:
● Se si effettua la ricarica con la batteria a 12 volt installata sul veicolo, accertarsi di
aver scollegato il cavo di massa.
● Quando si collegano e scollegano i cavi del caricabatteria alla batteria a 12 volt,
verificare che l’interruttore di alimentazione del caricabatteria sia disattivato.
■ Quando si scollegano i morsetti della batteria a 12 volt
Scollegare sempre per primo il morsetto negativo (-).
■ Dopo aver ricaricato/ricollegato la batteria a 12 volt (veicoli con sistema di
entrata e avviamento intelligente)
● Lo sbloccaggio delle porte mediante la funzione di entrata del sistema di entrata e
avviamento intelligente potrebbe non essere possibile immediatamente dopo il
ricollegamento della batteria a 12 volt. In questo caso, utilizzare il radiocomando a
distanza o la chiave meccanica per bloccare/sbloccare le porte.
● Avviare il sistema ibrido con l’interruttore POWER in modalità ACCESSORY. Se
l’interruttore POWER è spento, il sistema ibrido potrebbe non avviarsi. Tuttavia, a
partire dal secondo tentativo il sistema ibrido si attiverà normalmente.
● La modalità dell’interruttore POWER viene memorizzata dal veicolo. Quando la
batteria a 12 volt viene ricollegata, il veicolo riporterà l’interruttore POWER nella
modalità in cui era prima dello scollegamento della batteria a 12 volt. Accertarsi di
spegnere il motore prima di scollegare la batteria a 12 volt. Se non si sa in quale
modalità era l’interruttore POWER prima dello scaricamento, prestare particolare
attenzione quando si ricollega la batteria a 12 volt.
Se il sistema non si avvia nemmeno dopo svariati tentativi, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.

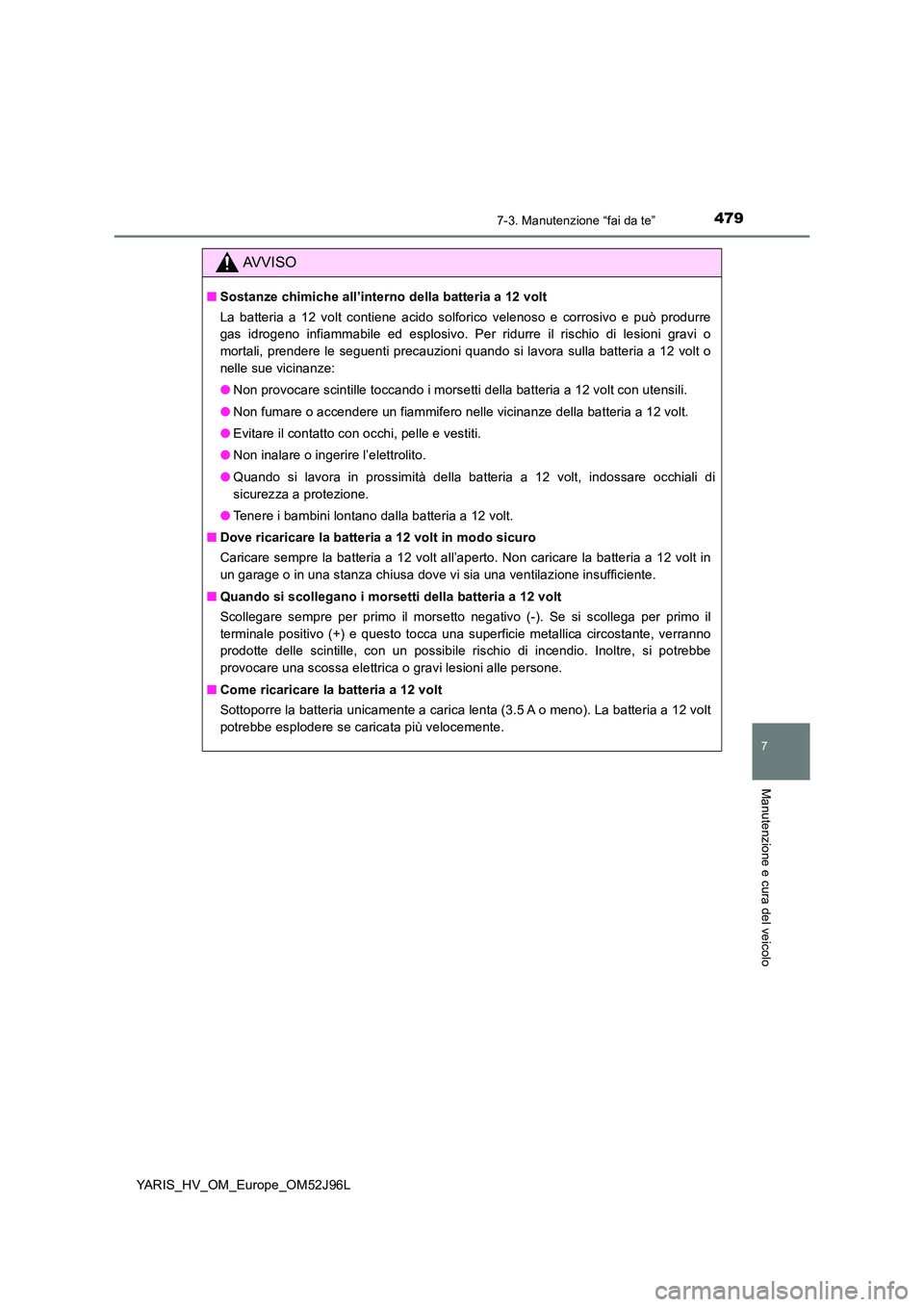

4797-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J96L
AVVISO
■Sostanze chimiche all’interno della batteria a 12 volt
La batteria a 12 volt contiene acido solforico velenoso e corrosivo e può produrre
gas idrogeno infiammabile ed esplosivo. Per ridurre il rischio di lesioni gravi o
mortali, prendere le seguenti precauzioni quando si lavora sulla batteria a 12 volt o
nelle sue vicinanze:
● Non provocare scintille toccando i morsetti della batteria a 12 volt con utensili.
● Non fumare o accendere un fiammifero nelle vicinanze della batteria a 12 volt.
● Evitare il contatto con occhi, pelle e vestiti.
● Non inalare o ingerire l’elettrolito.
● Quando si lavora in prossimità della batteria a 12 volt, indossare occhiali di
sicurezza a protezione.
● Tenere i bambini lontano dalla batteria a 12 volt.
■ Dove ricaricare la batteria a 12 volt in modo sicuro
Caricare sempre la batteria a 12 volt all’aperto. Non caricare la batteria a 12 volt in
un garage o in una stanza chiusa dove vi sia una ventilazione insufficiente.
■ Quando si scollegano i morsetti della batteria a 12 volt
Scollegare sempre per primo il morsetto negativo (-). Se si scollega per primo il
terminale positivo (+) e questo tocca una superficie metallica circostante, verranno
prodotte delle scintille, con un possibile rischio di incendio. Inoltre, si potrebbe
provocare una scossa elettrica o gravi lesioni alle persone.
■ Come ricaricare la batteria a 12 volt
Sottoporre la batteria unicamente a carica lenta (3.5 A o meno). La batteria a 12 volt
potrebbe esplodere se caricata più velocemente.

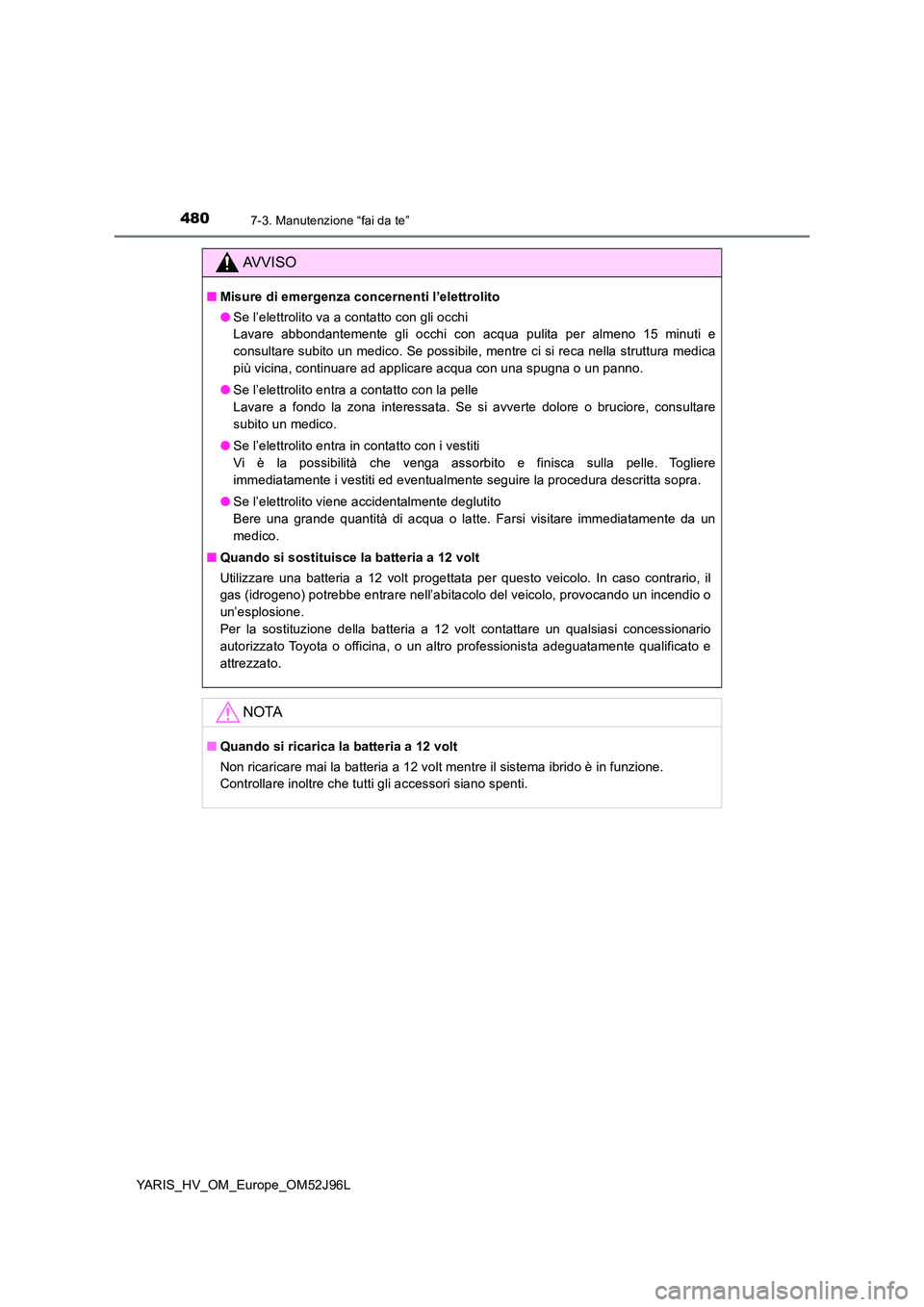

4807-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J96L
AVVISO
■Misure di emergenza concernenti l’elettrolito
● Se l’elettrolito va a contatto con gli occhi
Lavare abbondantemente gli occhi con acqua pulita per almeno 15 minuti e
consultare subito un medico. Se possibile, mentre ci si reca nella struttura medica
più vicina, continuare ad applicare acqua con una spugna o un panno.
● Se l’elettrolito entra a contatto con la pelle
Lavare a fondo la zona interessata. Se si avverte dolore o bruciore, consultare
subito un medico.
● Se l’elettrolito entra in contatto con i vestiti
Vi è la possibilità che venga assorbito e finisca sulla pelle. Togliere
immediatamente i vestiti ed eventualmente seguire la procedura descritta sopra.
● Se l’elettrolito viene accidentalmente deglutito
Bere una grande quantità di acqua o latte. Farsi visitare immediatamente da un
medico.
■ Quando si sostituisce la batteria a 12 volt
Utilizzare una batteria a 12 volt progettata per questo veicolo. In caso contrario, il
gas (idrogeno) potrebbe entrare nell’abitacolo del veicolo, provocando un incendio o
un’esplosione.
Per la sostituzione della batteria a 12 volt contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
NOTA
■ Quando si ricarica la batteria a 12 volt
Non ricaricare mai la batteria a 12 volt mentre il sistema ibrido è in funzione.
Controllare inoltre che tutti gli accessori siano spenti.
