2018 TOYOTA YARIS HATCHBACK Manuale duso (in Italian)

5938-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J96L
Spostare il sedile anteriore sinistro
in avanti e rimuovere il coperchio.
Estrarre il martinetto.
Per stringere
Per allentare

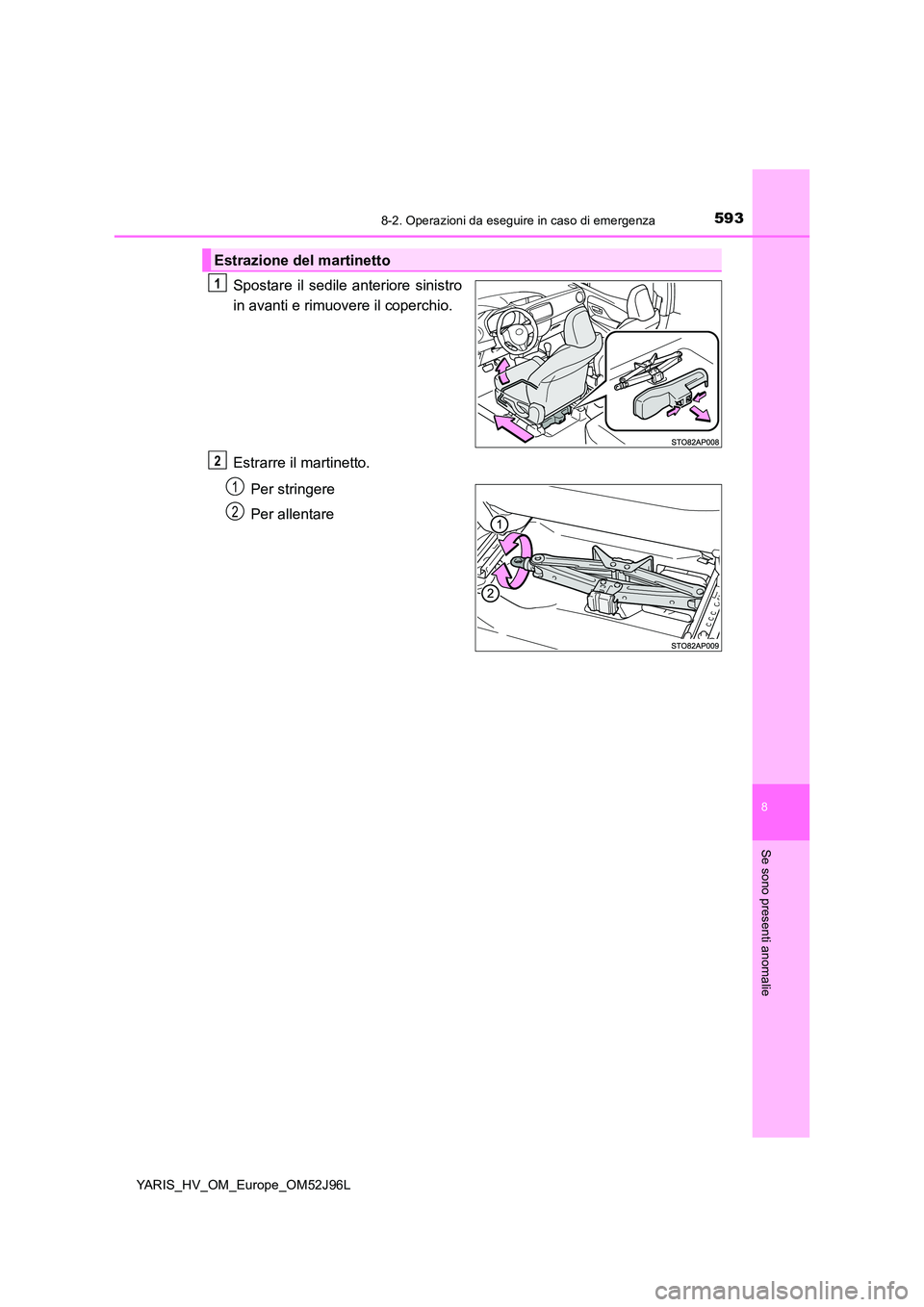

Estrazione del martinetto
1
2
1
2

5948-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J96L
Veicoli con ruotino di scorta
Veicoli con pianale: Sollevare il pianale e tirarlo verso di sé per rimuoverlo.
( P. 435)
Rimuovere la copertura del fondo
del bagagliaio.
Rimuovere il cuscino della ruota di
scorta, quindi allentare il
bloccaggio centrale.
Veicoli con ruota di scorta di dimensioni normali
Sollevare il pianale e tirarlo verso di sé per rimuoverlo. ( P. 435)
Allentare il bloccaggio centrale.

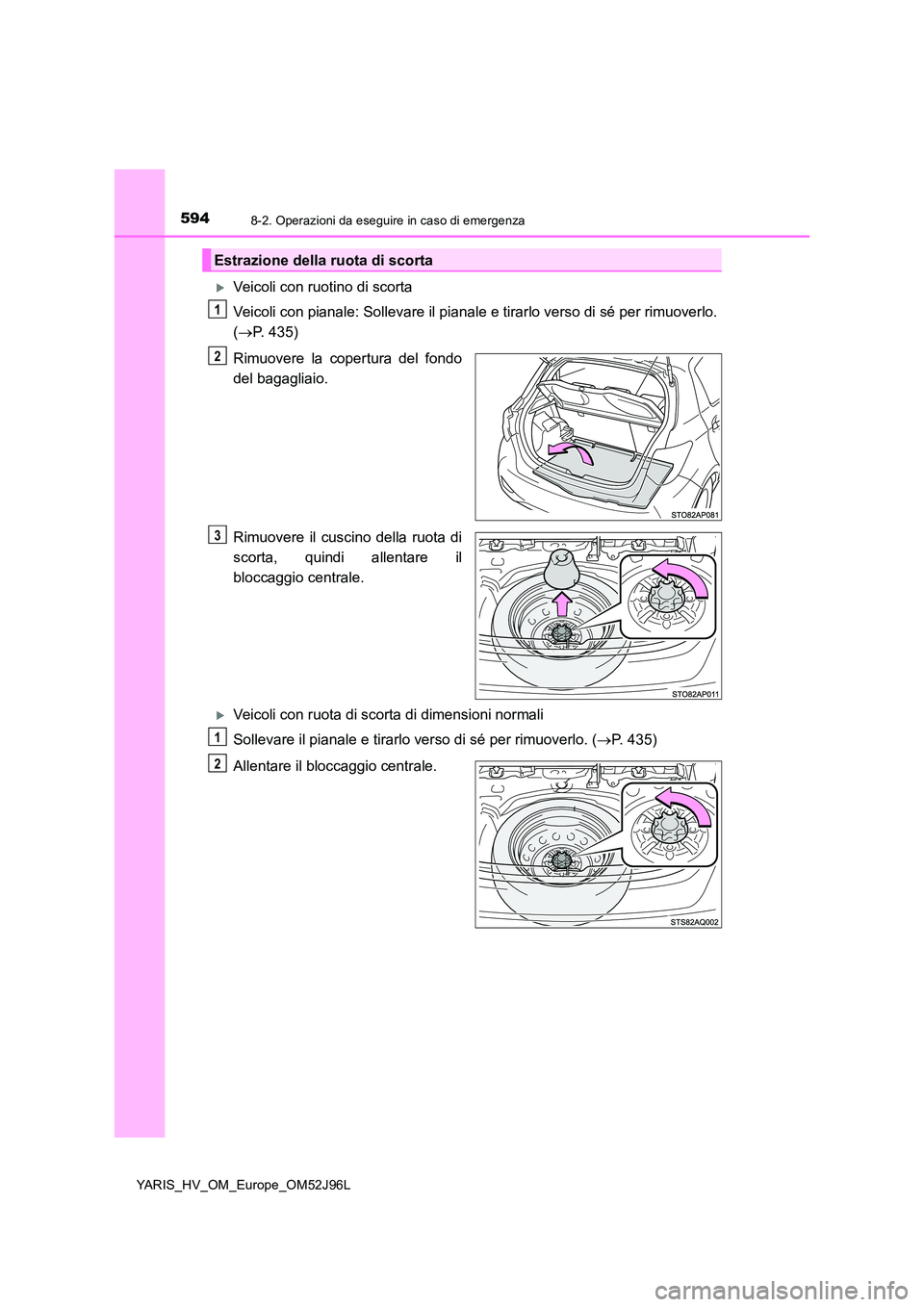

Estrazione della ruota di scorta
1
2
3
1
2

5958-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J96L
Bloccare gli pneumatici tramite
cunei.
Nei veicoli con ruote in acciaio,
togliere il copricerchione
utilizzando la chiave.
Per proteggere il copricerchione,
interporre uno straccio tra la chiave e il
copricerchione.
Se il copricerchione presenta un
intaglio, inserirvi la chiave e rimuovere
il copricerchione.
Allentare leggermente i dadi della
ruota (un giro).

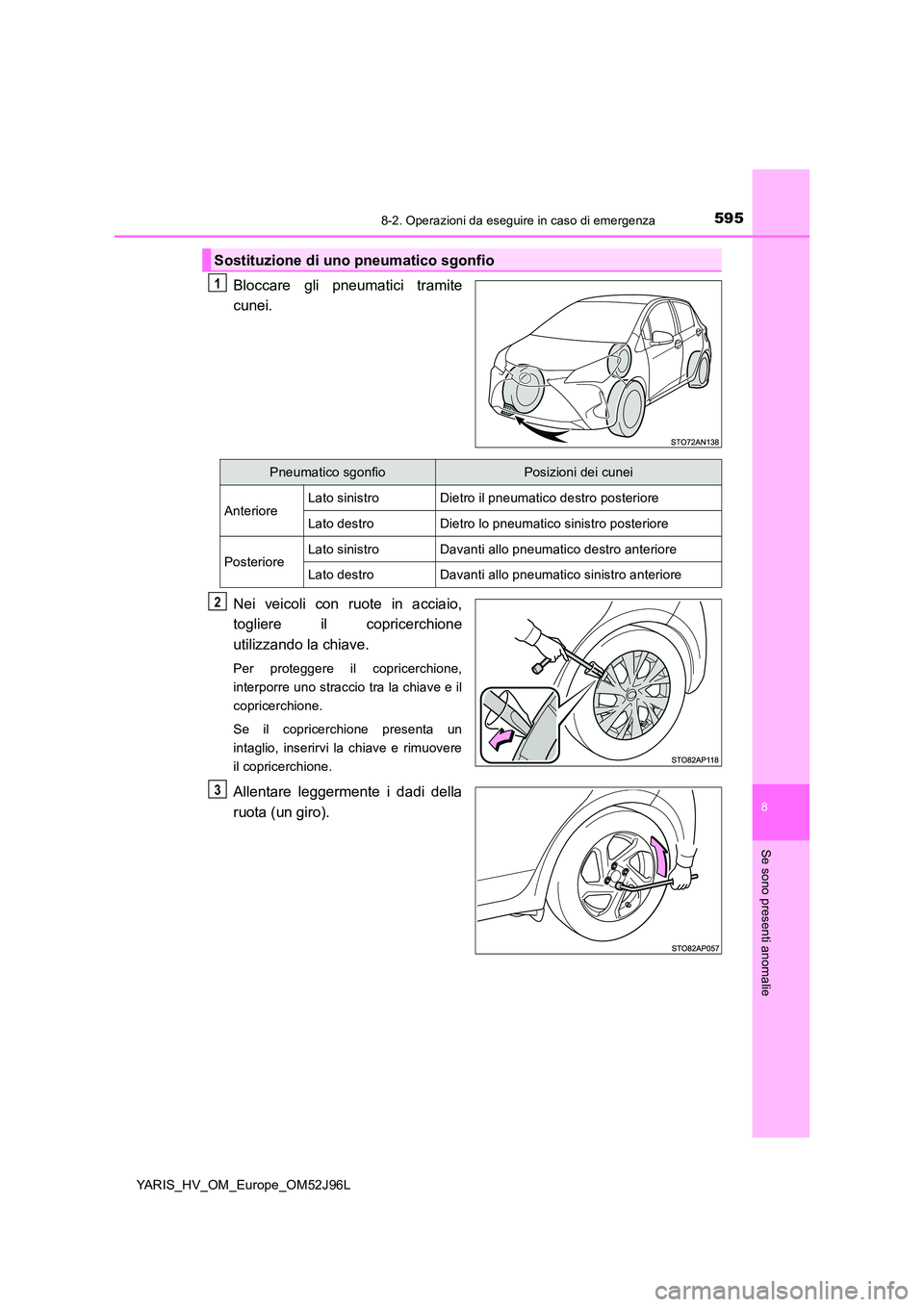

Sostituzione di uno pneumatico sgonfio
1
Pneumatico sgonfioPosizioni dei cunei
AnterioreLato sinistroDietro il pneumatico destro posteriore
Lato destroDietro lo pneumatico sinistro posteriore
PosterioreLato sinistroDavanti allo pneumatico destro anteriore
Lato destroDavanti allo pneumatico sinistro anteriore
2
3

5968-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J96L

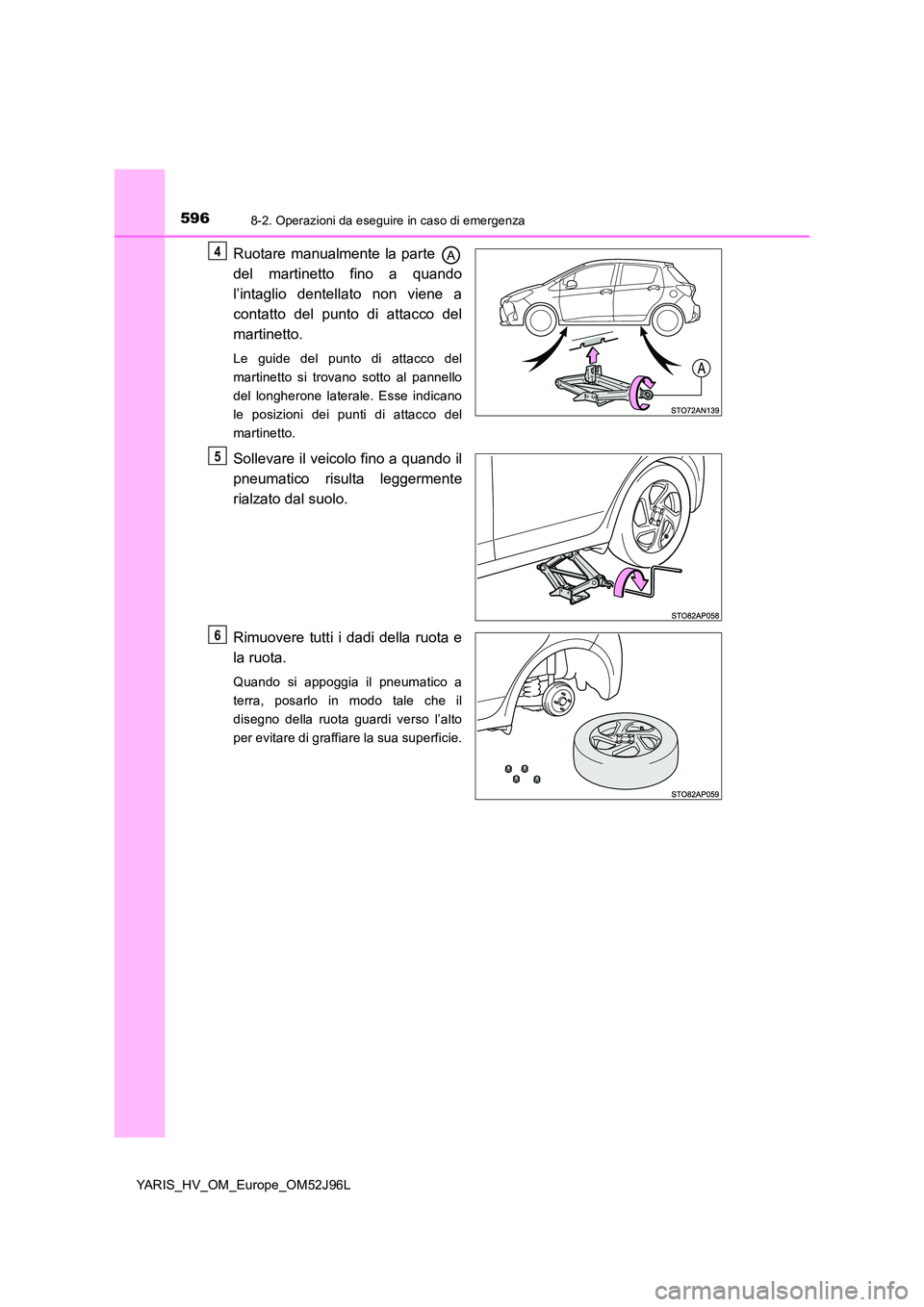

Ruotare manualmente la parte
del martinetto fino a quando
l’intaglio dentellato non viene a
contatto del punto di attacco del
martinetto.
Le guide del punto di attacco del
martinetto si trovano sotto al pannello
del longherone laterale. Esse indicano
le posizioni dei punti di attacco del
martinetto.
Sollevare il veicolo fino a quando il
pneumatico risulta leggermente
rialzato dal suolo.
Rimuovere tutti i dadi della ruota e
la ruota.
Quando si appoggia il pneumatico a
terra, posarlo in modo tale che il
disegno della ruota guardi verso l’alto
per evitare di graffiare la sua superficie.
4
5
6

5978-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J96L
Togliere sporco o corpi estranei
dalla superficie di contatto della
ruota.
Se sono presenti dei corpi estranei
sulla superficie di contatto ruota, i dadi
della ruota si potrebbero allentare
durante la marcia del veicolo e la ruota
potrebbe staccarsi dal mozzo.
AVVISO
■ Sostituzione di uno pneumatico sgonfio
● Osservare le seguenti precauzioni.
La mancata osservanza di questa precauzione può provocare lesioni gravi:
• Non tentare di rimuovere il copricerchione con le mani. Nel maneggiare il
copricerchione, prestare la dovuta attenzione per evitare lesioni personali
impreviste.
• Non toccare le ruote a disco o l’area circostante i freni immediatamente dopo
l’arresto del veicolo.
Subito dopo l’arresto del veicolo, la temperatura delle ruote a disco e dell’area
circostante i freni è estremamente elevata. Il contatto di mani, piedi o altre parti
del corpo con queste aree mentre, ad esempio, si sostituisce un pneumatico
potrebbe causare ustioni.
● In caso di mancata osservanza di queste precauzioni, i dadi potrebbero allentarsi e
far staccare le ruote provocando lesioni gravi o mortali.
• Subito dopo aver sostituito le ruote, far stringere i dadi delle ruote con una
chiave dinamometrica a 103 Nm (10,5 kgm).
• Per l’installazione di un pneumatico, utilizzare esclusivamente i dadi
appositamente previsti per la tipologia di ruota in uso.
• Se si rilevano incrinature o deformazioni nei bulloni, nelle filettature dei dadi o nei
fori per i bulloni nella ruota, far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato
e attrezzato.
• Durante il montaggio dei dadi ruota, assicurarsi di installarli con le estremità
coniche rivolte verso l’interno. ( P. 506)

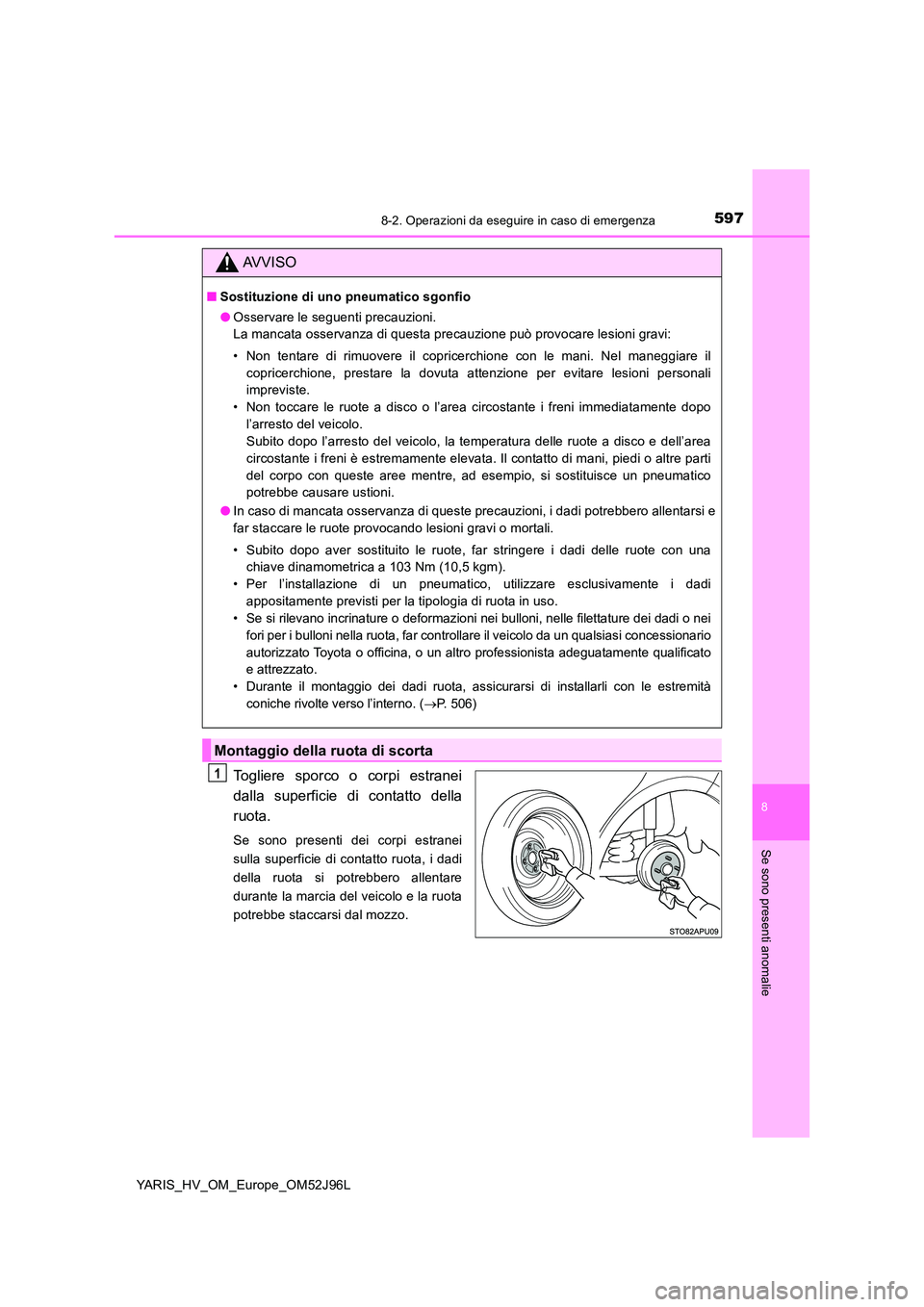

Montaggio della ruota di scorta
1

5988-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J96L

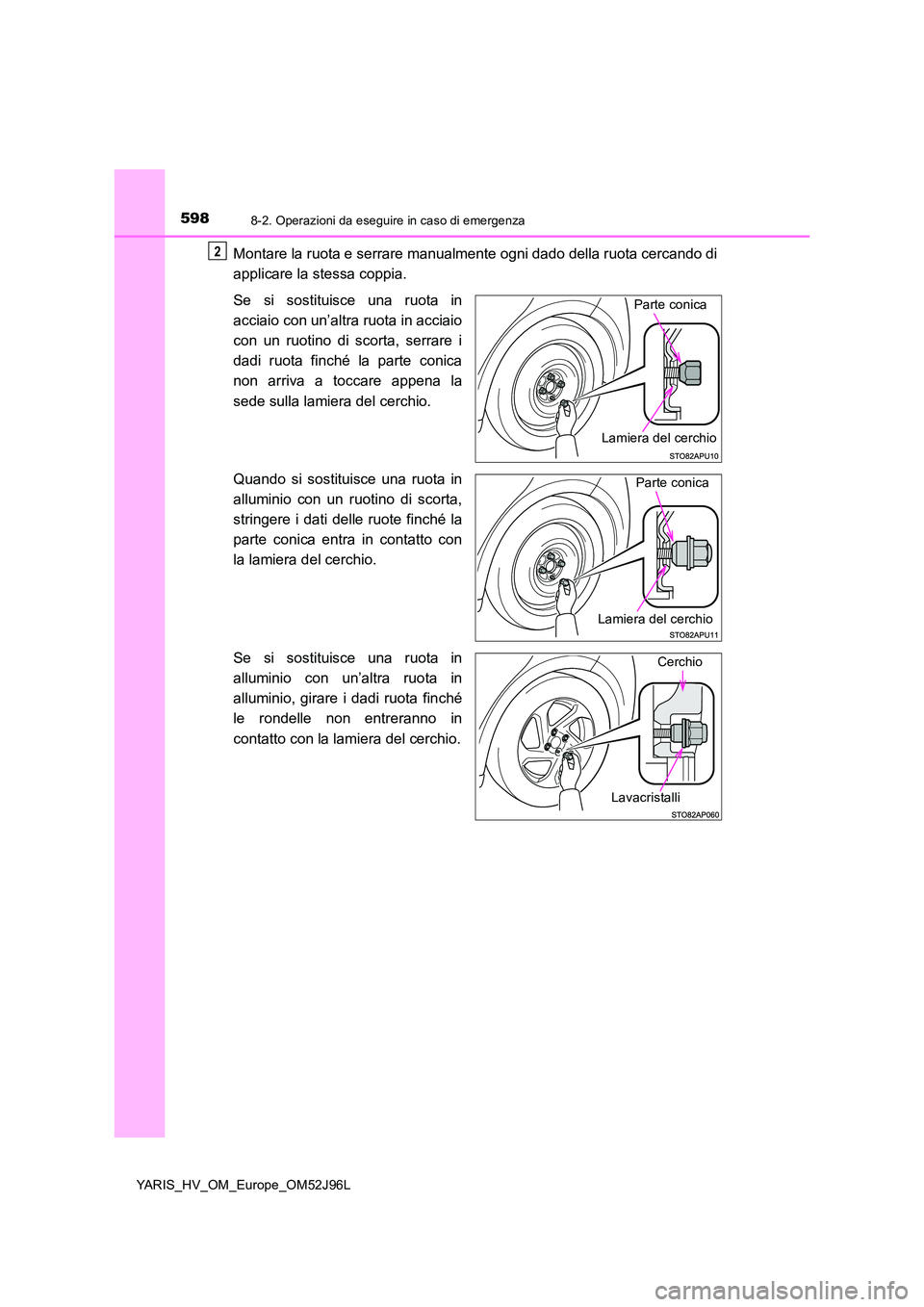

Montare la ruota e serrare manualmente ogni dado della ruota cercando di
applicare la stessa coppia.
Se si sostituisce una ruota in
acciaio con un’altra ruota in acciaio
con un ruotino di scorta, serrare i
dadi ruota finché la parte conica
non arriva a toccare appena la
sede sulla lamiera del cerchio.
Quando si sostituisce una ruota in
alluminio con un ruotino di scorta,
stringere i dati delle ruote finché la
parte conica entra in contatto con
la lamiera del cerchio.
Se si sostituisce una ruota in
alluminio con un’altra ruota in
alluminio, girare i dadi ruota finché
le rondelle non entreranno in
contatto con la lamiera del cerchio.
2
Lamiera del cerchio
Parte conica
Lamiera del cerchio
Parte conica
Cerchio
Lavacristalli

5998-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J96L

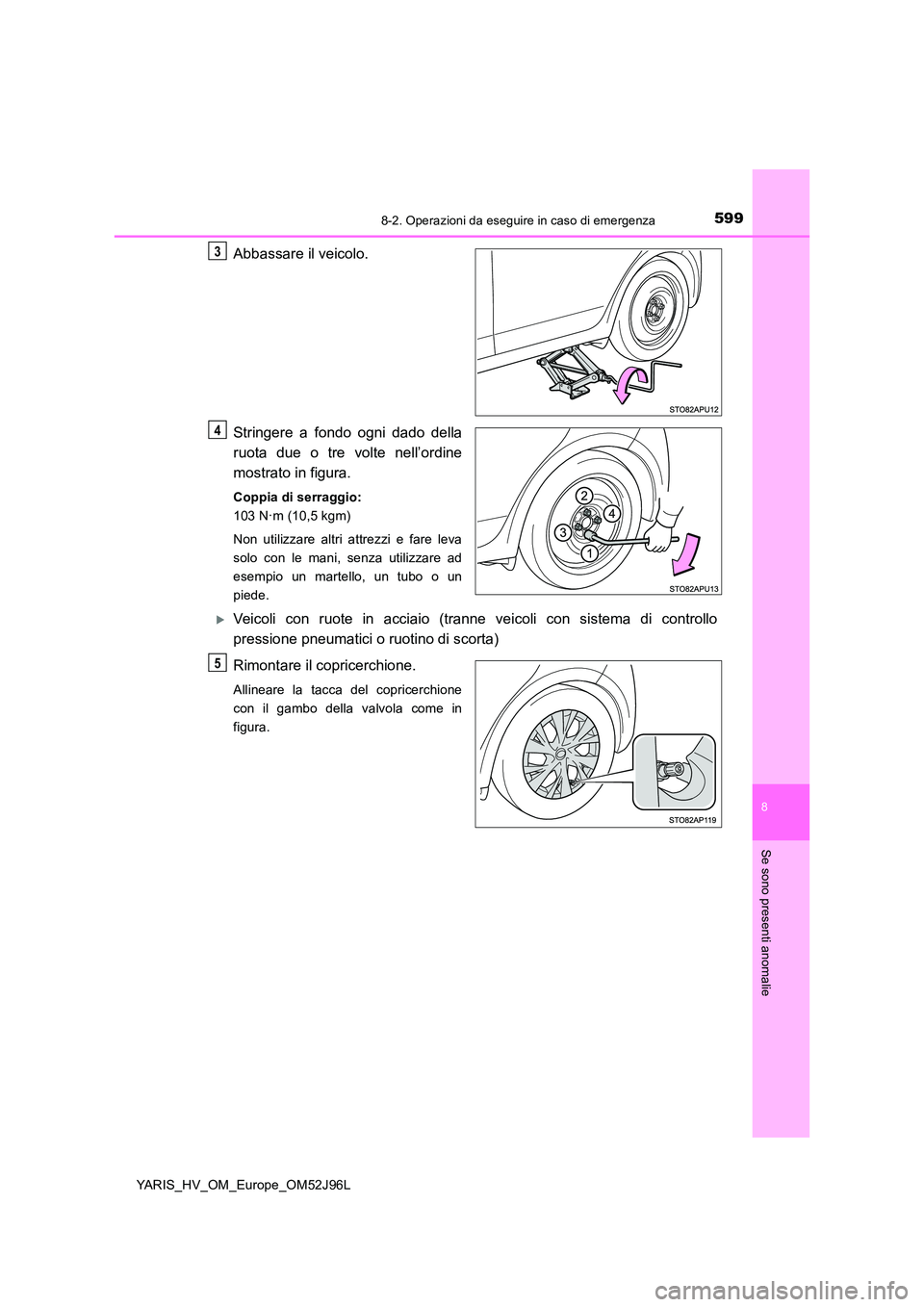

Abbassare il veicolo.
Stringere a fondo ogni dado della
ruota due o tre volte nell’ordine
mostrato in figura.
Coppia di serraggio:
103 N·m (10,5 kgm)
Non utilizzare altri attrezzi e fare leva
solo con le mani, senza utilizzare ad
esempio un martello, un tubo o un
piede.
Veicoli con ruote in acciaio (tranne veicoli con sistema di controllo
pressione pneumatici o ruotino di scorta)
Rimontare il copricerchione.
Allineare la tacca del copricerchione
con il gambo della valvola come in
figura.
3
4
5

6008-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J96L

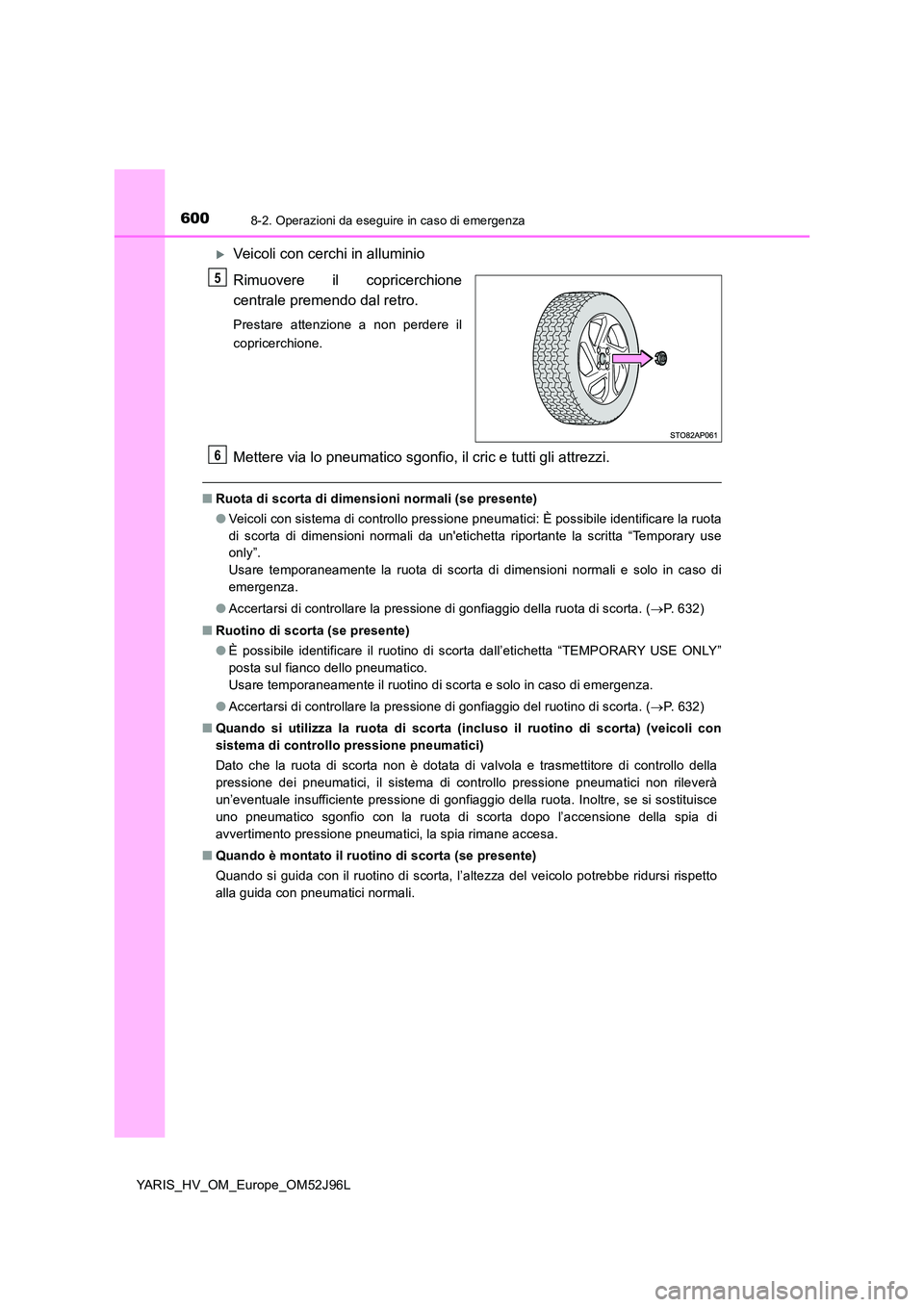

Veicoli con cerchi in alluminio
Rimuovere il copricerchione
centrale premendo dal retro.
Prestare attenzione a non perdere il
copricerchione.
Mettere via lo pneumatico sgonfio, il cric e tutti gli attrezzi.
■ Ruota di scorta di dimensioni normali (se presente)
● Veicoli con sistema di controllo pressione pneumatici: È possibile identificare la ruota
di scorta di dimensioni normali da un'etichetta riportante la scritta “Temporary use
only”.
Usare temporaneamente la ruota di scorta di dimensioni normali e solo in caso di
emergenza.
● Accertarsi di controllare la pressione di gonfiaggio della ruota di scorta. (P. 632)
■ Ruotino di scorta (se presente)
● È possibile identificare il ruotino di scorta dall’etichetta “TEMPORARY USE ONLY”
posta sul fianco dello pneumatico.
Usare temporaneamente il ruotino di scorta e solo in caso di emergenza.
● Accertarsi di controllare la pressione di gonfiaggio del ruotino di scorta. (P. 632)
■ Quando si utilizza la ruota di scorta (incluso il ruotino di scorta) (veicoli con
sistema di controllo pressione pneumatici)
Dato che la ruota di scorta non è dotata di valvola e trasmettitore di controllo della
pressione dei pneumatici, il sistema di controllo pressione pneumatici non rileverà
un’eventuale insufficiente pressione di gonfiaggio della ruota. Inoltre, se si sostituisce
uno pneumatico sgonfio con la ruota di scorta dopo l’accensione della spia di
avvertimento pressione pneumatici, la spia rimane accesa.
■ Quando è montato il ruotino di scorta (se presente)
Quando si guida con il ruotino di scorta, l’altezza del veicolo potrebbe ridursi rispetto
alla guida con pneumatici normali.
5
6
