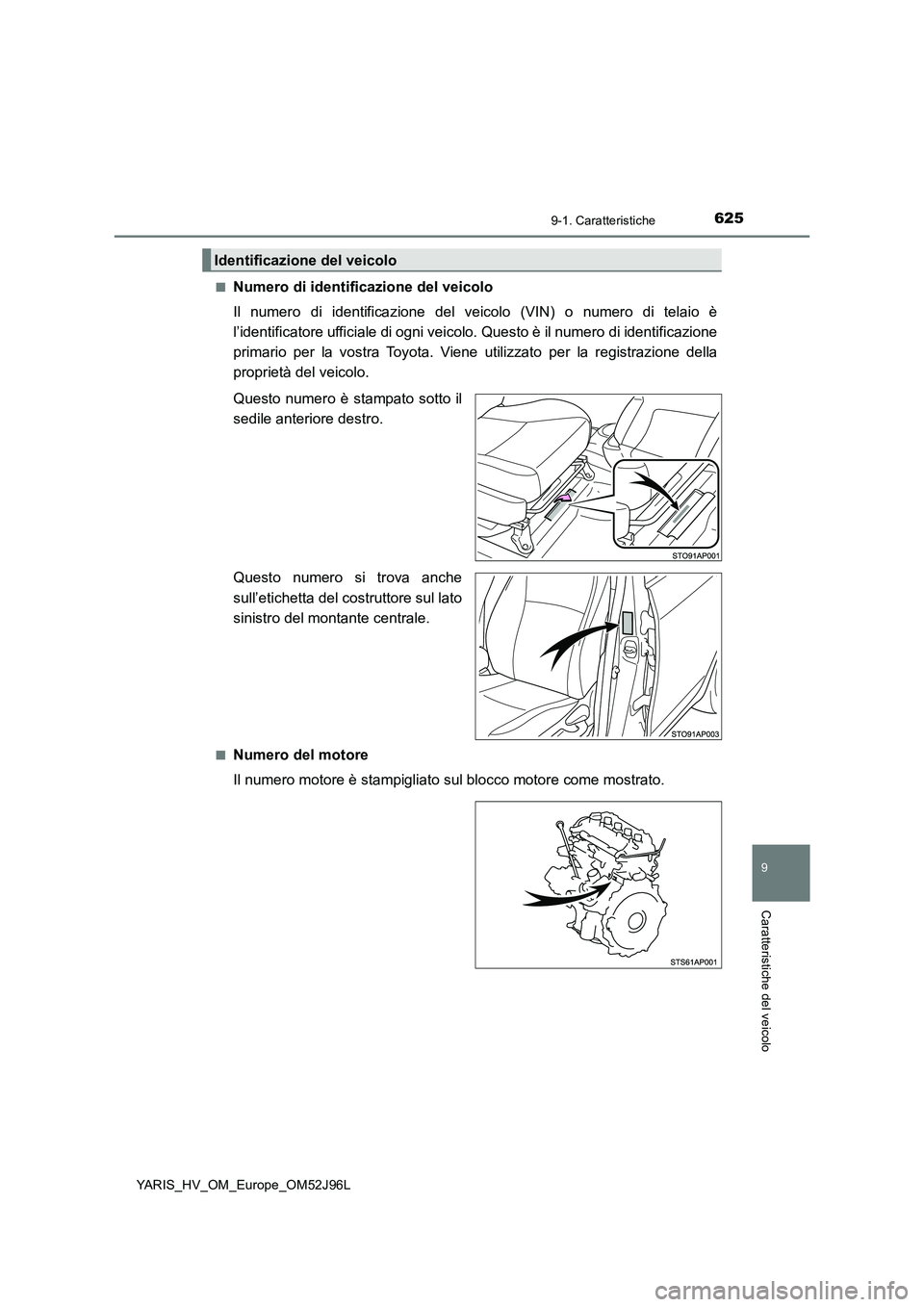

6259-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_HV_OM_Europe_OM52J96L
■Numero di identificazione del veicolo
Il numero di identificazione del ve icolo (VIN) o numero di telaio è
l’identificatore ufficiale di ogni veicolo. Questo è il numero di identificazione
primario per la vostra Toyota. Viene utilizzato per la registrazione della
proprietà del veicolo.
Questo numero è stampato sotto il
sedile anteriore destro.
Questo numero si trova anche
sull’etichetta del costruttore sul lato
sinistro del montante centrale.
■Numero del motore
Il numero motore è stampigliato sul blocco motore come mostrato.
Identificazione del veicolo

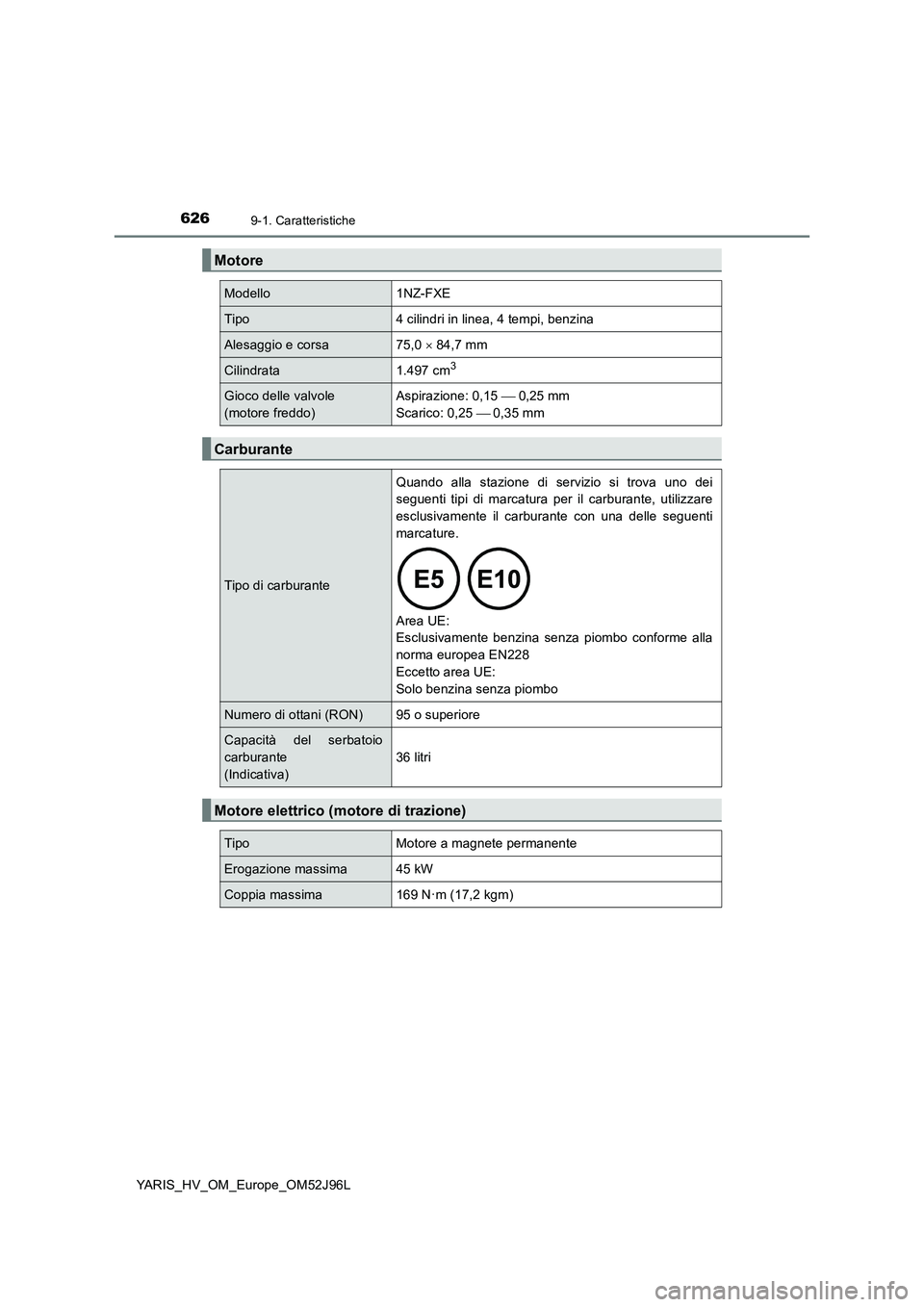

6269-1. Caratteristiche
YARIS_HV_OM_Europe_OM52J96L
Motore
Modello1NZ-FXE
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa75,0  84,7 mm
Cilindrata1.497 cm3
Gioco delle valvole
(motore freddo)
Aspirazione: 0,15  0,25 mm
Scarico: 0,25 0,35 mm
Carburante
Tipo di carburante
Quando alla stazione di servizio si trova uno dei
seguenti tipi di marcatura per il carburante, utilizzare
esclusivamente il carburante con una delle seguenti
marcature.

Area UE:
Esclusivamente benzina senza piombo conforme alla
norma europea EN228
Eccetto area UE:
Solo benzina senza piombo
Numero di ottani (RON)95 o superiore
Capacità del serbatoio
carburante
(Indicativa)
36 litri
Motore elettrico (motore di trazione)
TipoMotore a magnete permanente
Erogazione massima45 kW
Coppia massima169 N·m (17,2 kgm)

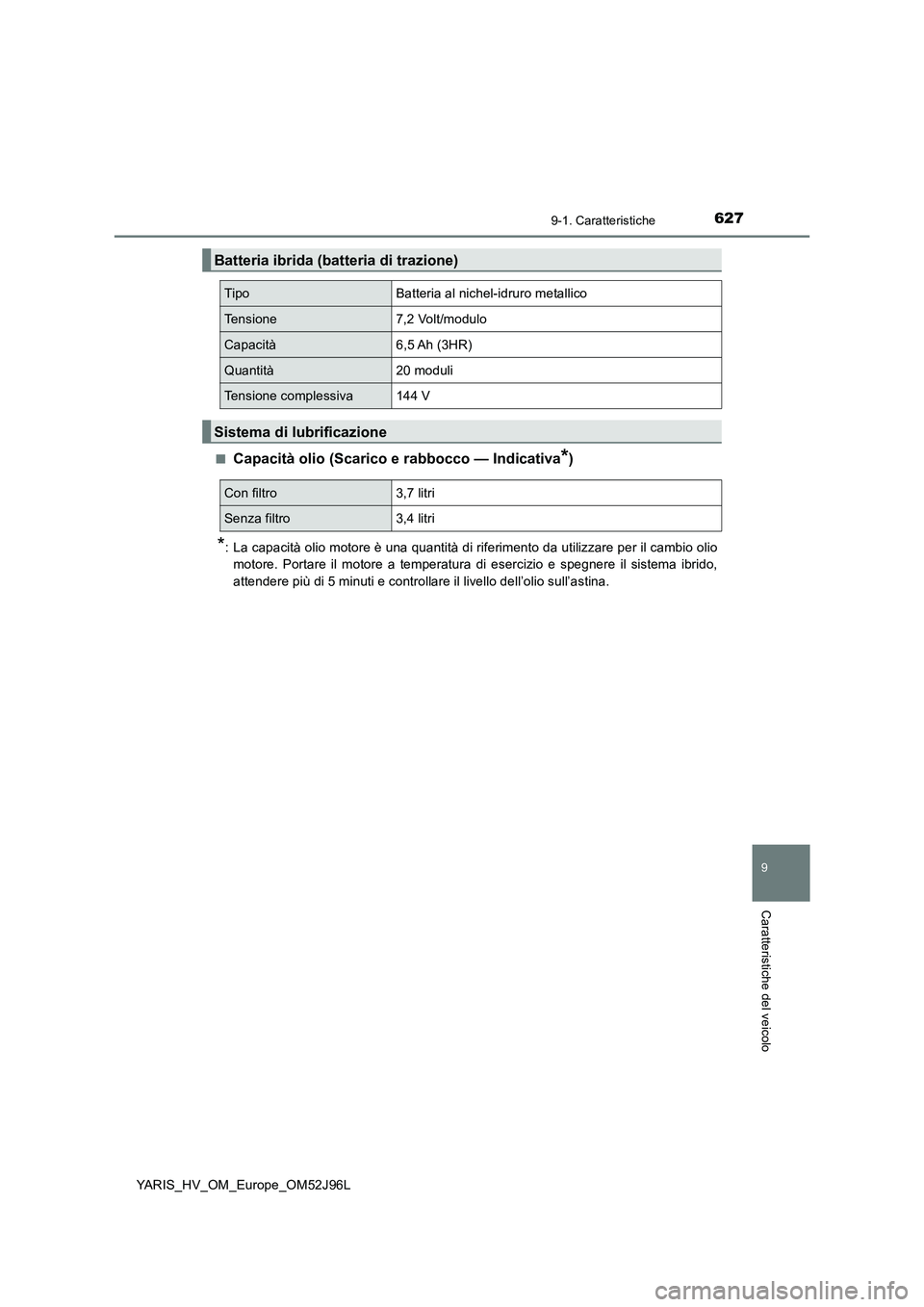

6279-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_HV_OM_Europe_OM52J96L
■Capacità olio (Scarico e rabbocco — Indicativa*)
*: La capacità olio motore è una quantità di riferimento da utilizzare per il cambio olio
motore. Portare il motore a temperatura di esercizio e spegnere il sistema ibrido,
attendere più di 5 minuti e controllare il livello dell’olio sull’astina.
Batteria ibrida (batteria di trazione)
TipoBatteria al nichel-idruro metallico
Tensione7,2 Volt/modulo
Capacità6,5 Ah (3HR)
Quantità20 moduli
Tensione complessiva144 V
Sistema di lubrificazione
Con filtro 3,7 litri
Senza filtro 3,4 litri

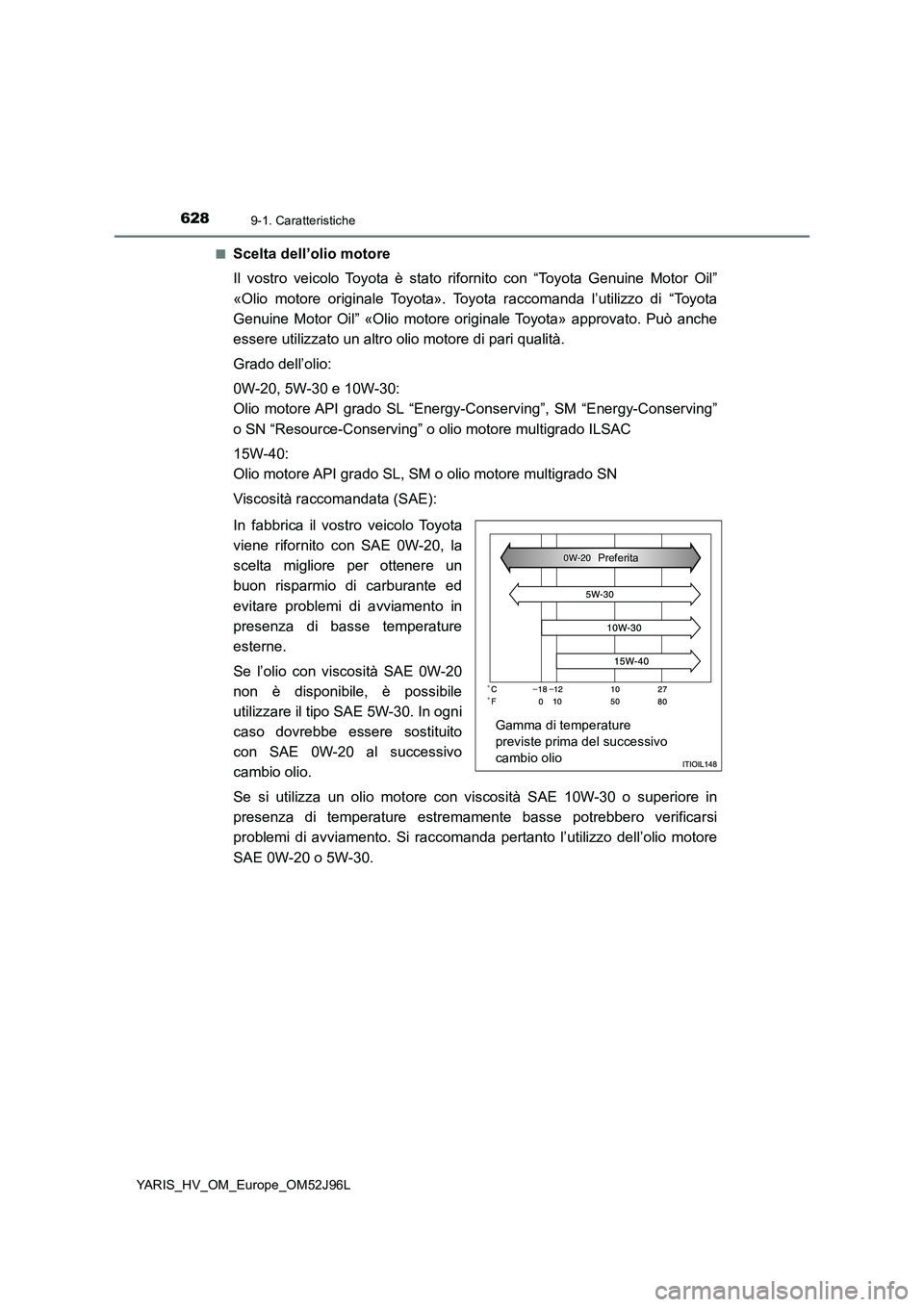

6289-1. Caratteristiche
YARIS_HV_OM_Europe_OM52J96L
■Scelta dell’olio motore
Il vostro veicolo Toyota è stato rifornito con “Toyota Genuine Motor Oil”
«Olio motore originale Toyota». Toyota raccomanda l’utilizzo di “Toyota
Genuine Motor Oil” «Olio motore originale Toyota» approvato. Può anche
essere utilizzato un altro olio motore di pari qualità.
Grado dell’olio:
0W-20, 5W-30 e 10W-30:
Olio motore API grado SL “Energy-Conserving”, SM “Energy-Conserving”
o SN “Resource-Conserving” o olio motore multigrado ILSAC
15W-40:
Olio motore API grado SL, SM o olio motore multigrado SN
Viscosità raccomandata (SAE):
In fabbrica il vostro veicolo Toyota
viene rifornito con SAE 0W-20, la
scelta migliore per ottenere un
buon risparmio di carburante ed
evitare problemi di avviamento in
presenza di basse temperature
esterne.
Se l’olio con viscosità SAE 0W-20
non è disponibile, è possibile
utilizzare il tipo SAE 5W-30. In ogni
caso dovrebbe essere sostituito
con SAE 0W-20 al successivo
cambio olio.
Se si utilizza un olio motore con viscosità SAE 10W-30 o superiore in
presenza di temperature estremamente basse potrebbero verificarsi
problemi di avviamento. Si raccomanda pertanto l’utilizzo dell’olio motore
SAE 0W-20 o 5W-30.
Gamma di temperature
previste prima del successivo
cambio olio
Preferita

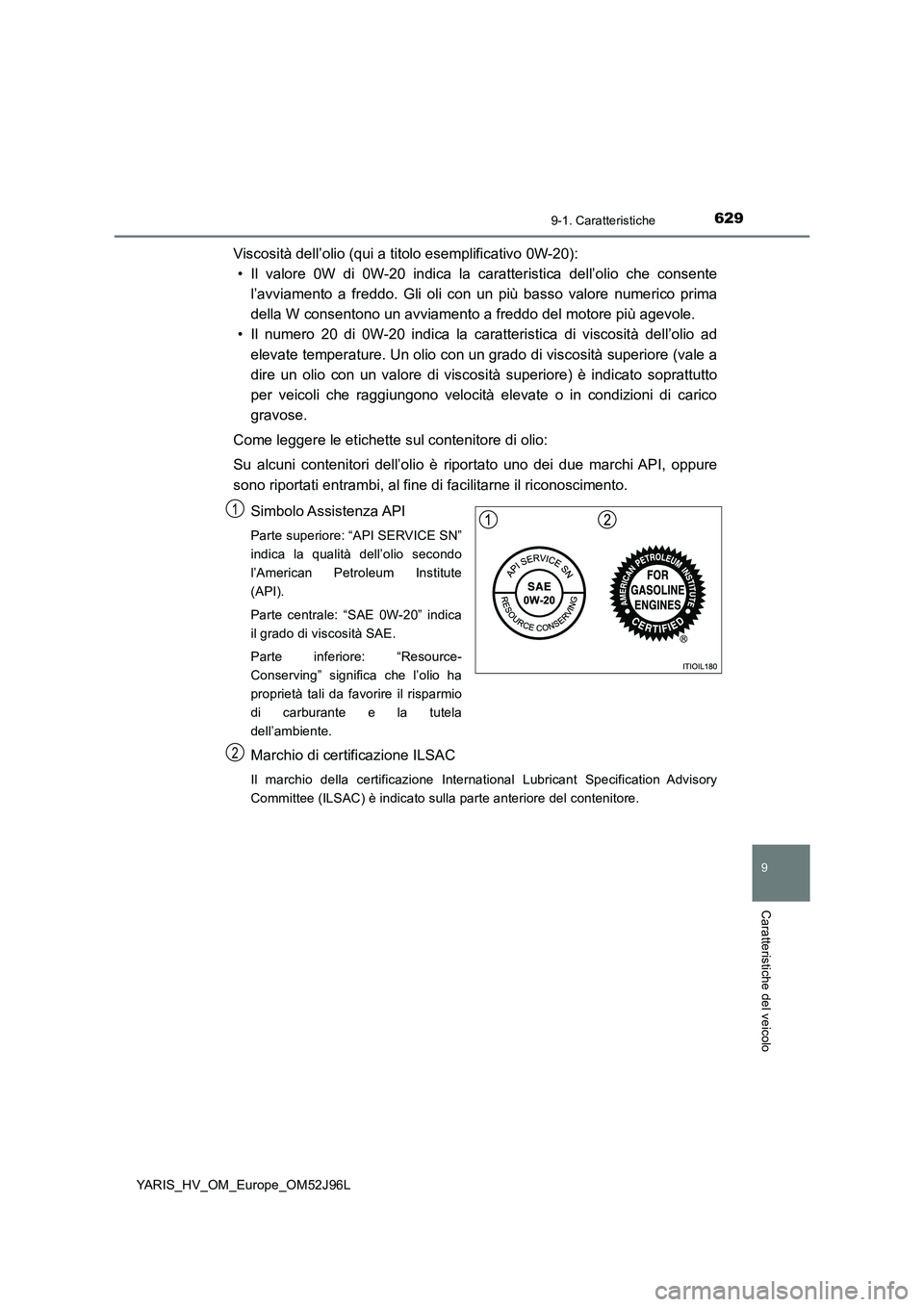

6299-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_HV_OM_Europe_OM52J96L
Viscosità dell’olio (qui a titolo esemplificativo 0W-20):
• Il valore 0W di 0W-20 indica la caratteristica dell’olio che consente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevole.
• Il numero 20 di 0W-20 indica la cara tteristica di viscosità dell’olio ad
elevate temperature. Un olio con un grado di viscosità superiore (vale a
dire un olio con un valore di viscosità superiore) è indicato soprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.
Come leggere le etichette sul contenitore di olio:
Su alcuni contenitori dell’olio è riportato uno dei due marchi API, oppure
sono riportati entrambi, al fine di facilitarne il riconoscimento.
Simbolo Assistenza API
Parte superiore: “API SERVICE SN”
indica la qualità dell’olio secondo
l’American Petroleum Institute
(API).
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” significa che l’olio ha
proprietà tali da favorire il risparmio
di carburante e la tutela
dell’ambiente.
Marchio di certificazione ILSAC
Il marchio della certificazione International Lubricant Specification Advisory
Committee (ILSAC) è indicato sulla parte anteriore del contenitore.
1
2

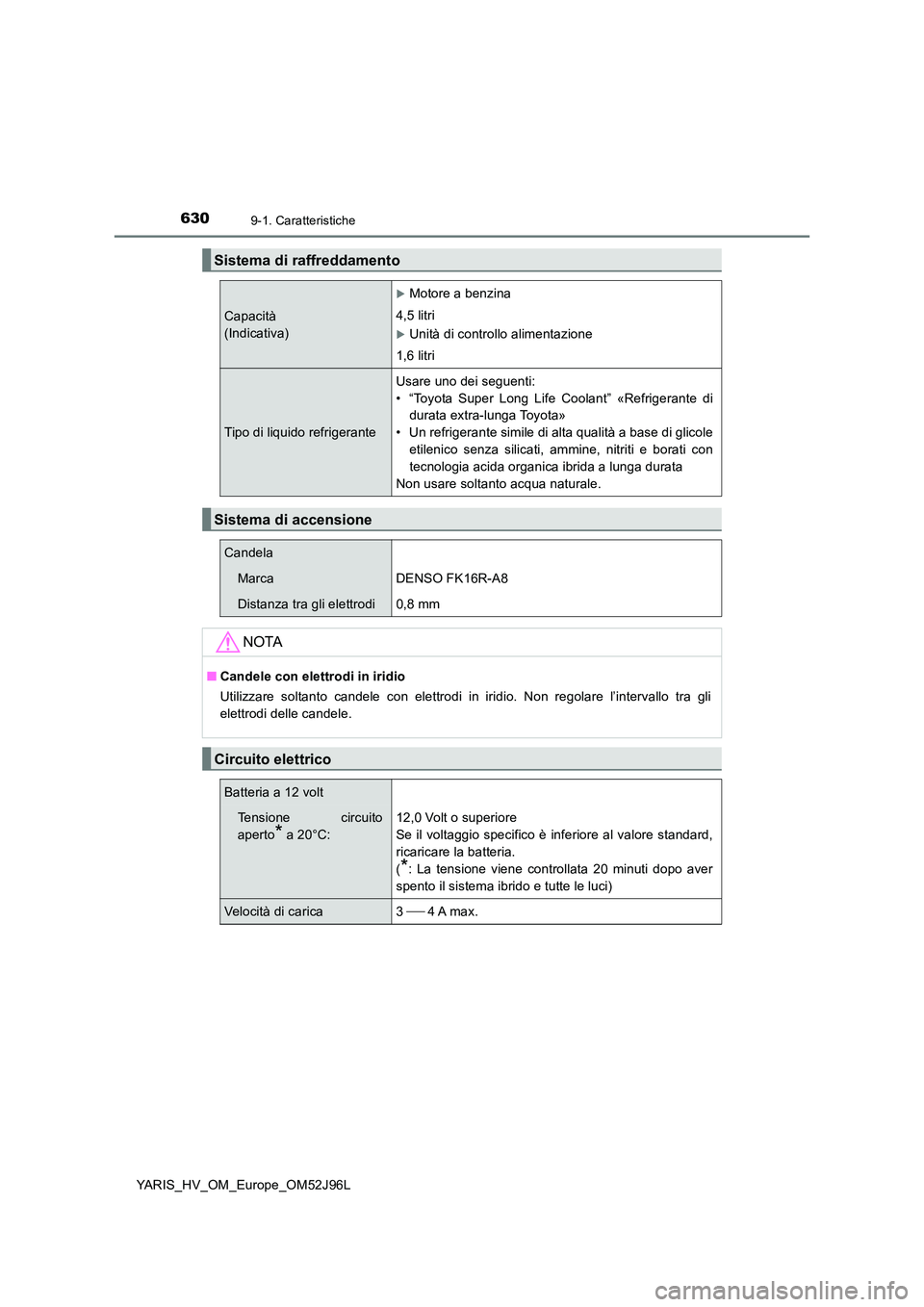

6309-1. Caratteristiche
YARIS_HV_OM_Europe_OM52J96L
Sistema di raffreddamento
Capacità
(Indicativa)
Motore a benzina
4,5 litri
Unità di controllo alimentazione
1,6 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante di
durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di glicole
etilenico senza silicati, ammine, nitriti e borati con
tecnologia acida organica ibrida a lunga durata
Non usare soltanto acqua naturale.
Sistema di accensione
Candela
MarcaDENSO FK16R-A8
Distanza tra gli elettrodi0,8 mm
NOTA
■ Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare l’intervallo tra gli
elettrodi delle candele.
Circuito elettrico
Batteria a 12 volt
Tensione circuito
aperto* a 20°C:
12,0 Volt o superiore
Se il voltaggio specifico è inferiore al valore standard,
ricaricare la batteria.
(*: La tensione viene controllata 20 minuti dopo aver
spento il sistema ibrido e tutte le luci)
Velocità di carica 3  4 A max.

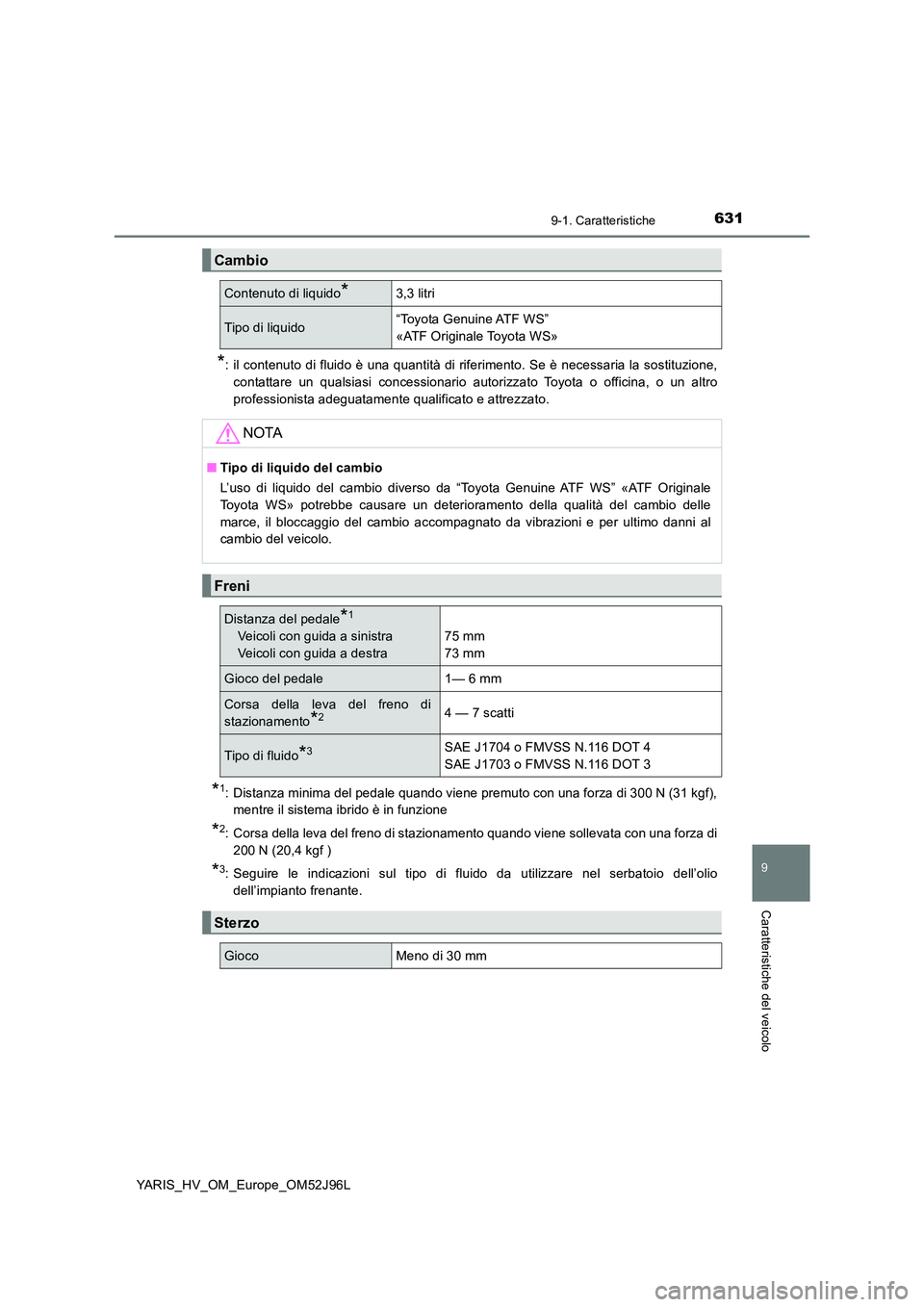

6319-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_HV_OM_Europe_OM52J96L
*: il contenuto di fluido è una quantità di riferimento. Se è necessaria la sostituzione,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
*1: Distanza minima del pedale quando viene premuto con una forza di 300 N (31 kgf),
mentre il sistema ibrido è in funzione
*2: Corsa della leva del freno di stazionamento quando viene sollevata con una forza di
200 N (20,4 kgf )
*3: Seguire le indicazioni sul tipo di fluido da utilizzare nel serbatoio dell’olio
dell’impianto frenante.
Cambio
Contenuto di liquido*3,3 litri
Tipo di liquido“Toyota Genuine ATF WS”
«ATF Originale Toyota WS»
NOTA
■ Tipo di liquido del cambio
L’uso di liquido del cambio diverso da “Toyota Genuine ATF WS” «ATF Originale
Toyota WS» potrebbe causare un deterioramento della qualità del cambio delle
marce, il bloccaggio del cambio accompagnato da vibrazioni e per ultimo danni al
cambio del veicolo.
Freni
Distanza del pedale*1
Veicoli con guida a sinistra
Veicoli con guida a destra
75 mm
73 mm
Gioco del pedale 1— 6 mm
Corsa della leva del freno di
stazionamento*24 — 7 scatti
Tipo di fluido*3SAE J1704 o FMVSS N.116 DOT 4
SAE J1703 o FMVSS N.116 DOT 3
Sterzo
GiocoMeno di 30 mm

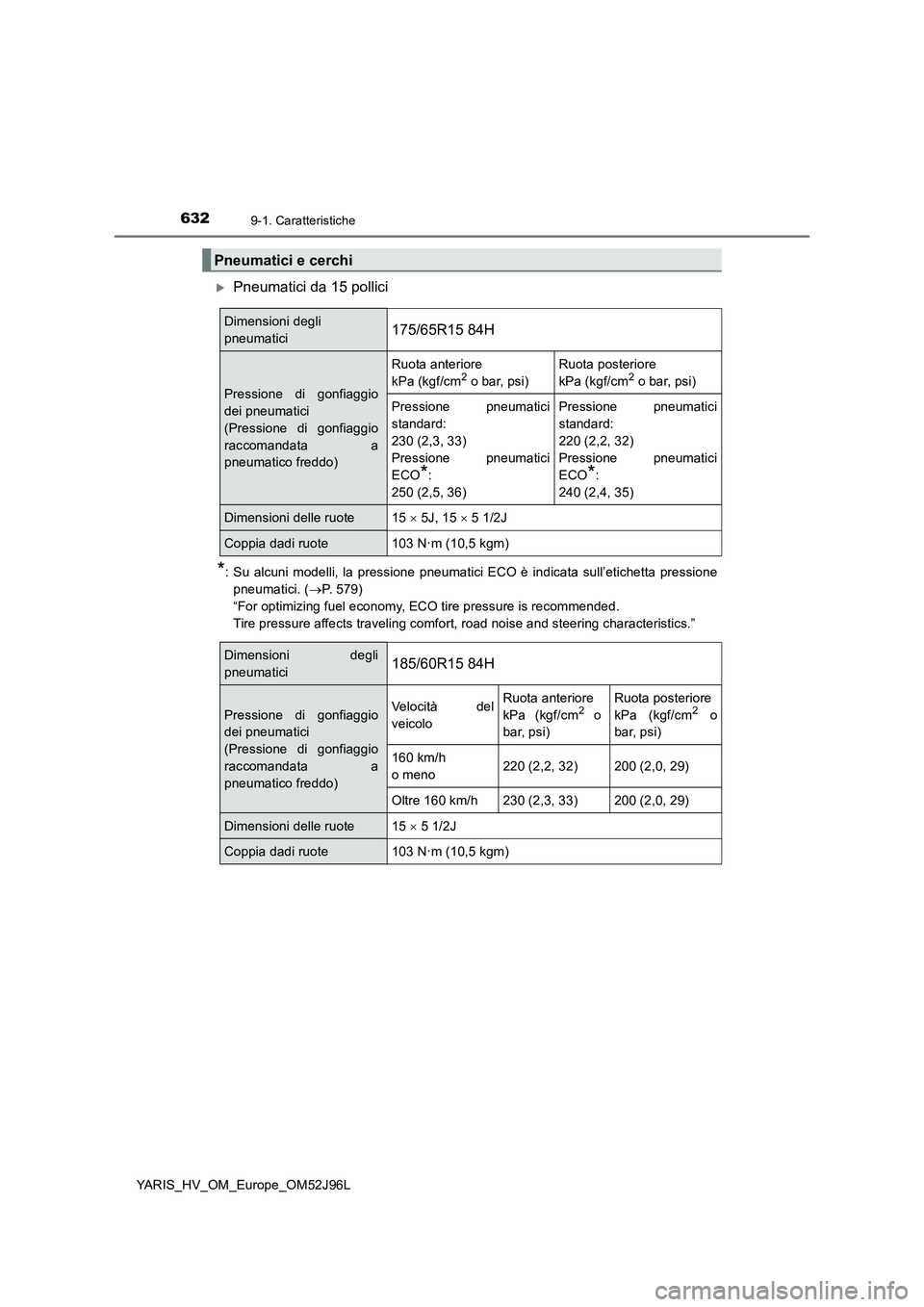

6329-1. Caratteristiche
YARIS_HV_OM_Europe_OM52J96L
Pneumatici da 15 pollici
*: Su alcuni modelli, la pressione pneumatici ECO è indicata sull’etichetta pressione
pneumatici. ( P. 579)
“For optimizing fuel economy, ECO tire pressure is recommended.
Tire pressure affects traveling comfort, road noise and steering characteristics.”
Pneumatici e cerchi
Dimensioni degli
pneumatici175/65R15 84H
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Ruota anteriore
kPa (kgf/cm2 o bar, psi)
Ruota posteriore
kPa (kgf/cm2 o bar, psi)
Pressione pneumatici
standard:
230 (2,3, 33)
Pressione pneumatici
ECO*:
250 (2,5, 36)
Pressione pneumatici
standard:
220 (2,2, 32)
Pressione pneumatici
ECO*:
240 (2,4, 35)
Dimensioni delle ruote15  5J, 15  5 1/2J
Coppia dadi ruote103 N·m (10,5 kgm)
Dimensioni degli
pneumatici185/60R15 84H
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Velocità del
veicolo
Ruota anteriore
kPa (kgf/cm2 o
bar, psi)
Ruota posteriore
kPa (kgf/cm2 o
bar, psi)
160 km/h
o meno220 (2,2, 32)200 (2,0, 29)
Oltre 160 km/h230 (2,3, 33)200 (2,0, 29)
Dimensioni delle ruote15  5 1/2J
Coppia dadi ruote103 N·m (10,5 kgm)
