2018 TOYOTA YARIS HATCHBACK Manuale duso (in Italian)

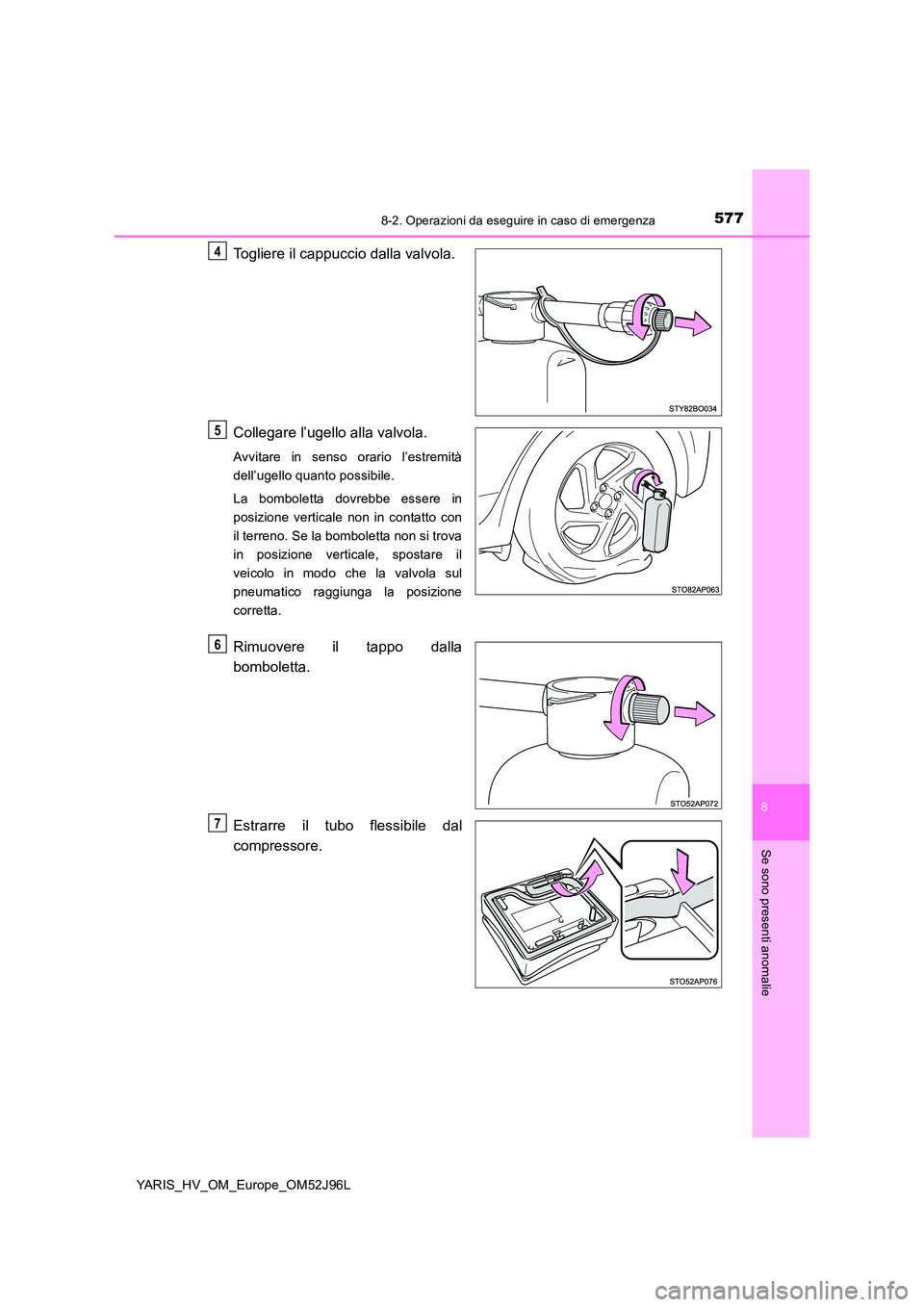

5778-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J96L
Togliere il cappuccio dalla valvola.
Collegare l’ugello alla valvola.
Avvitare in senso orario l’estremità
dell’ugello quanto possibile.
La bomboletta dovrebbe essere in
posizione verticale non in contatto con
il terreno. Se la bomboletta non si trova
in posizione verticale, spostare il
veicolo in modo che la valvola sul
pneumatico raggiunga la posizione
corretta.
Rimuovere il tappo dalla
bomboletta.
Estrarre il tubo flessibile dal
compressore.
4
5
6
7

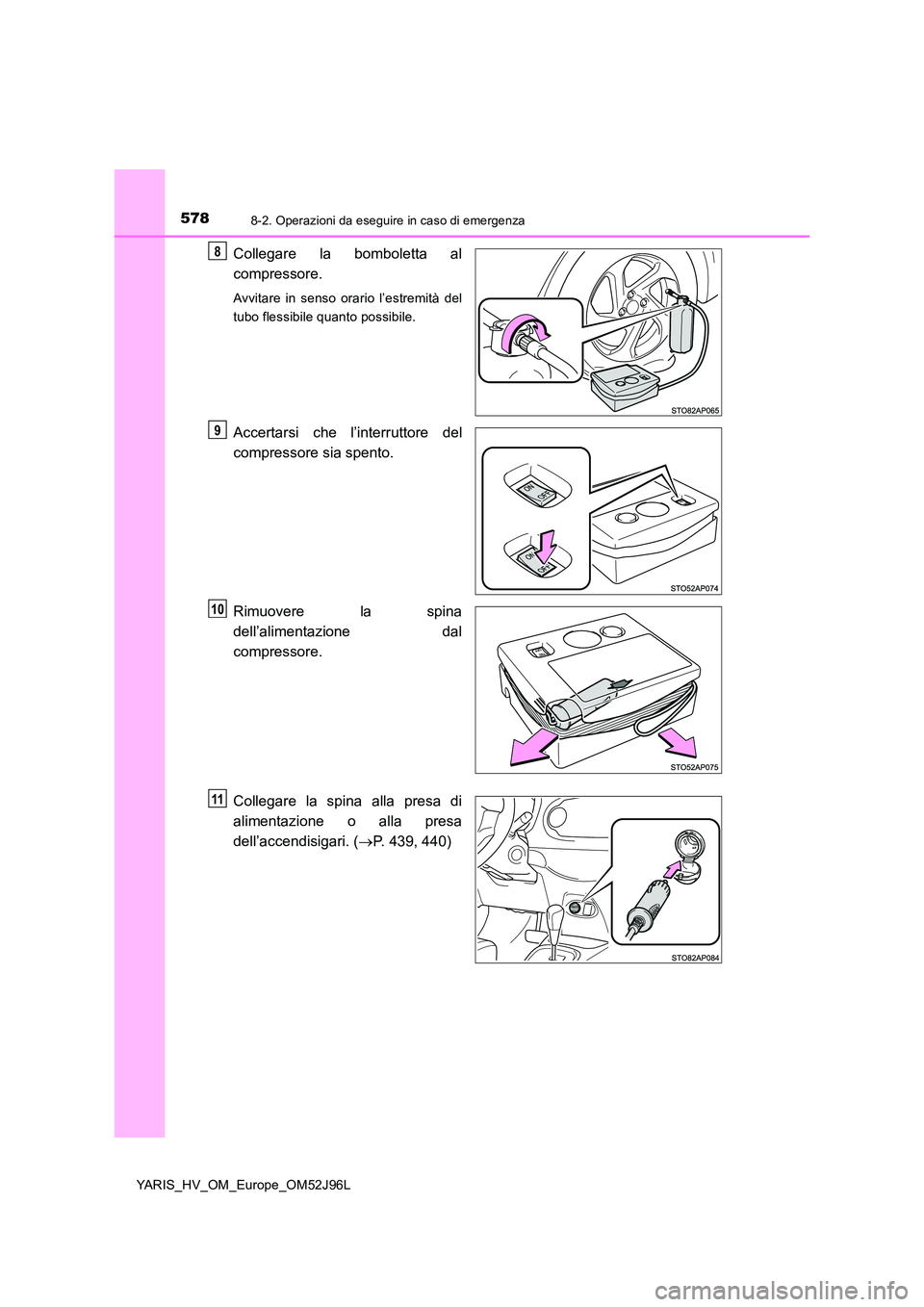

5788-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J96L
Collegare la bomboletta al
compressore.
Avvitare in senso orario l’estremità del
tubo flessibile quanto possibile.
Accertarsi che l’interruttore del
compressore sia spento.
Rimuovere la spina
dell’alimentazione dal
compressore.
Collegare la spina alla presa di
alimentazione o alla presa
dell’accendisigari. ( P. 439, 440)
8
9
10
11

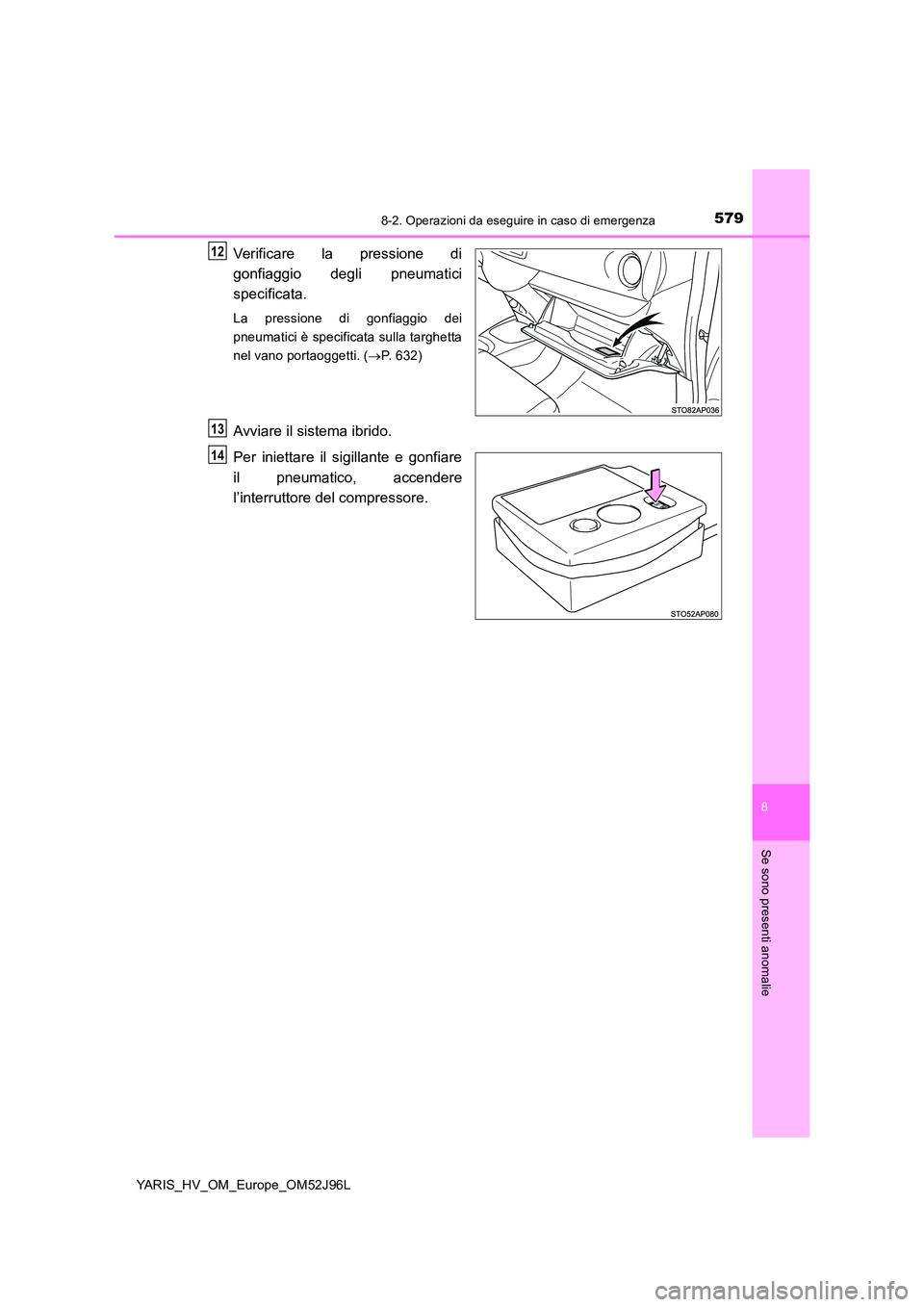

5798-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J96L
Verificare la pressione di
gonfiaggio degli pneumatici
specificata.
La pressione di gonfiaggio dei
pneumatici è specificata sulla targhetta
nel vano portaoggetti. ( P. 632)
Avviare il sistema ibrido.
Per iniettare il sigillante e gonfiare
il pneumatico, accendere
l’interruttore del compressore.
12
13
14

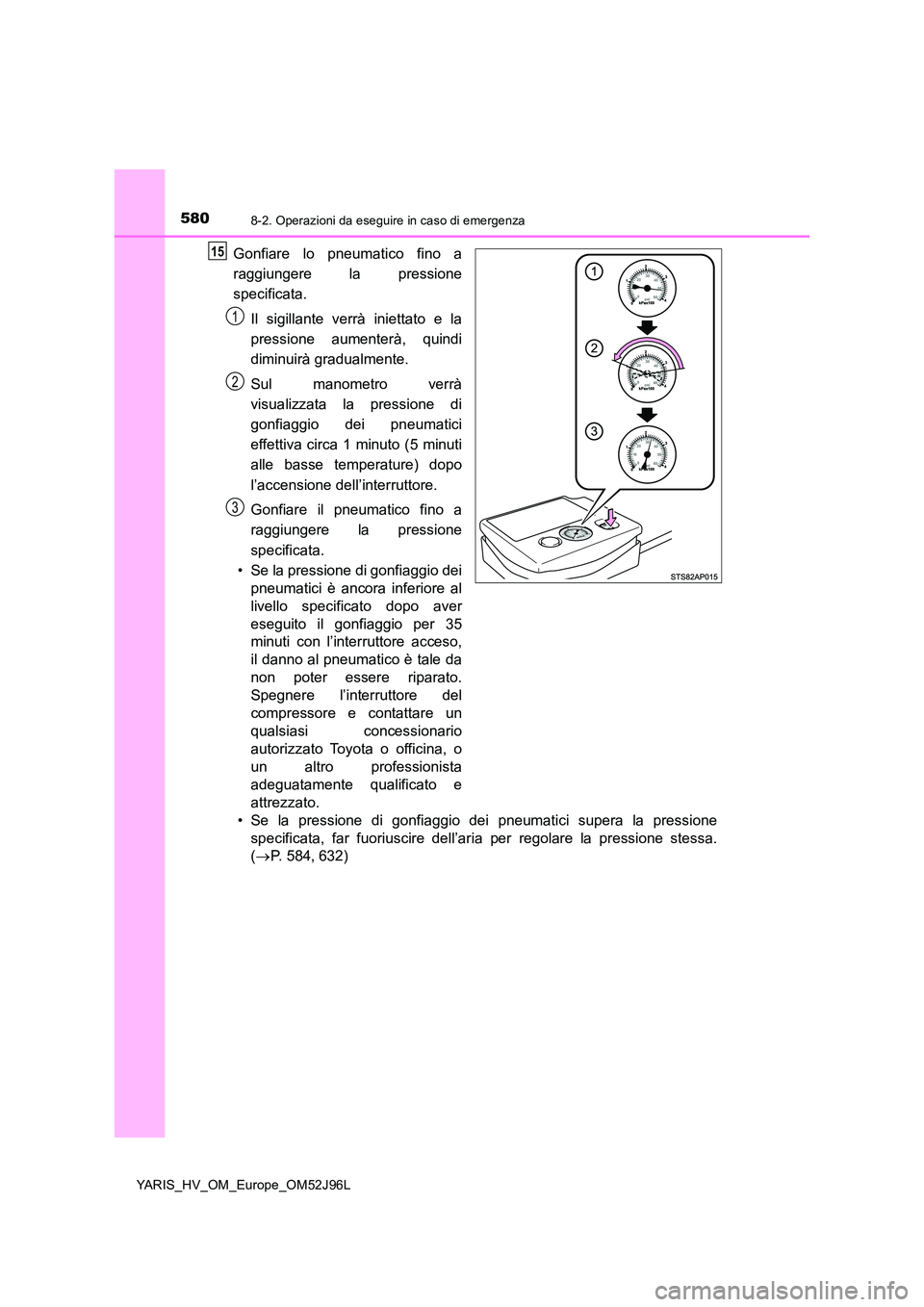

5808-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J96L
Gonfiare lo pneumatico fino a
raggiungere la pressione
specificata.
Il sigillante verrà iniettato e la
pressione aumenterà, quindi
diminuirà gradualmente.
Sul manometro verrà
visualizzata la pressione di
gonfiaggio dei pneumatici
effettiva circa 1 minuto (5 minuti
alle basse temperature) dopo
l’accensione dell’interruttore.
Gonfiare il pneumatico fino a
raggiungere la pressione
specificata.
• Se la pressione di gonfiaggio dei
pneumatici è ancora inferiore al
livello specificato dopo aver
eseguito il gonfiaggio per 35
minuti con l’interruttore acceso,
il danno al pneumatico è tale da
non poter essere riparato.
Spegnere l’interruttore del
compressore e contattare un
qualsiasi concessionario
autorizzato Toyota o officina, o
un altro professionista
adeguatamente qualificato e
attrezzato.
• Se la pressione di gonfiaggio dei pneumatici supera la pressione
specificata, far fuoriuscire dell’aria per regolare la pressione stessa.
( P. 584,632)
15
1
2
3

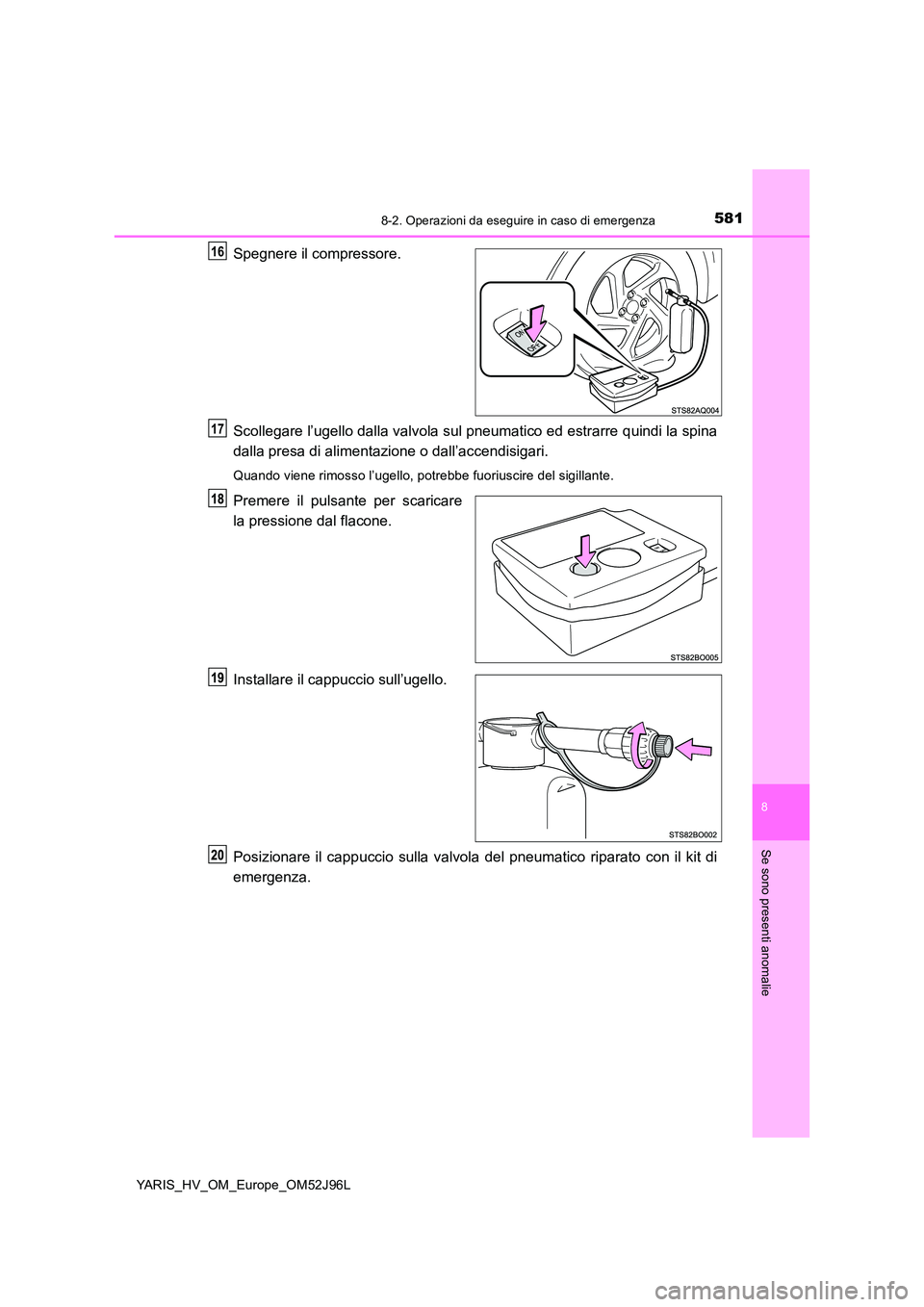

5818-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J96L
Spegnere il compressore.
Scollegare l’ugello dalla valvola sul pneumatico ed estrarre quindi la spina
dalla presa di alimentazione o dall’accendisigari.
Quando viene rimosso l’ugello, potrebbe fuoriuscire del sigillante.
Premere il pulsante per scaricare
la pressione dal flacone.
Installare il cappuccio sull’ugello.
Posizionare il cappuccio sulla valvola del pneumatico riparato con il kit di
emergenza.
16
17

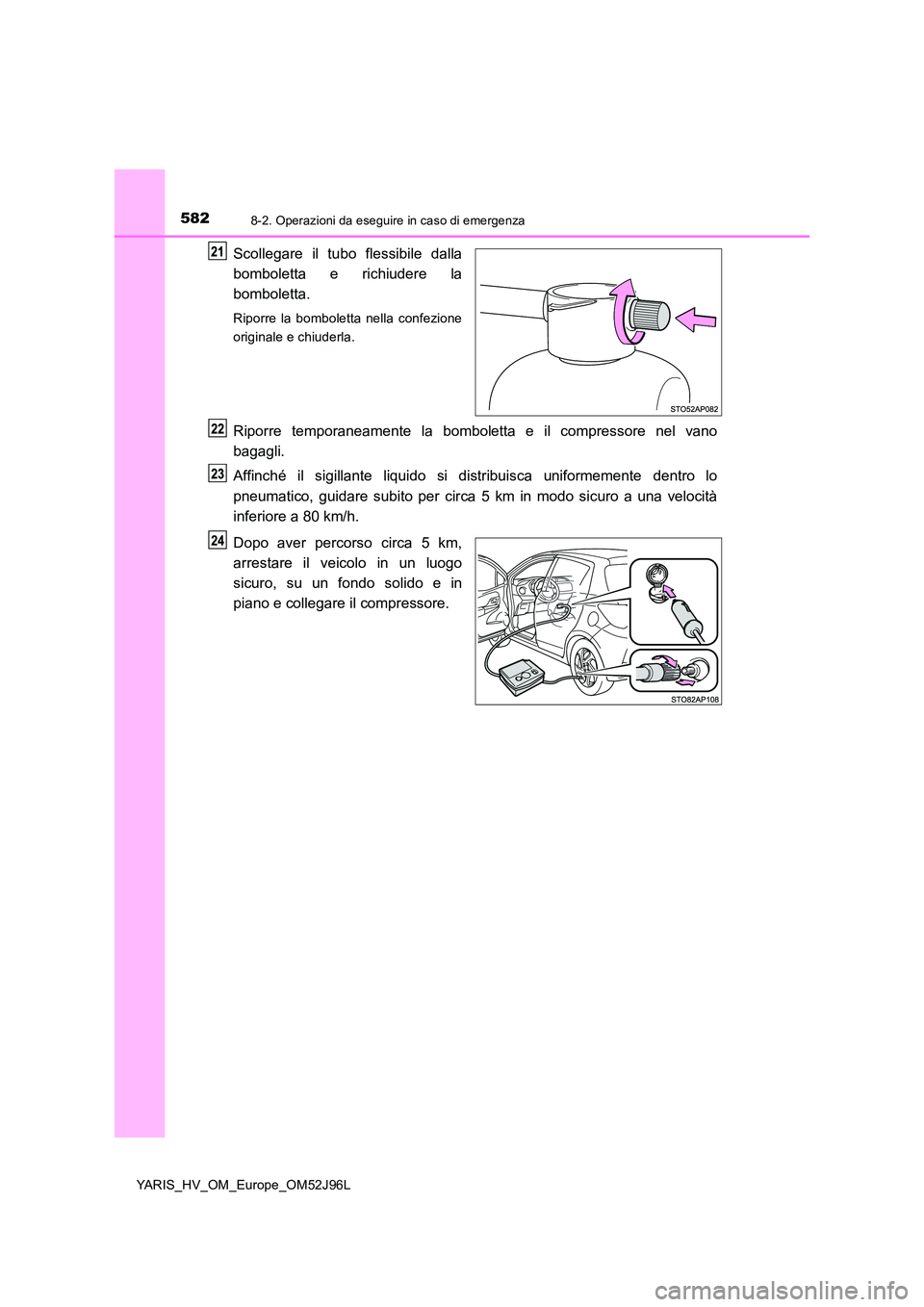

5828-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J96L
Scollegare il tubo flessibile dalla
bomboletta e richiudere la
bomboletta.
Riporre la bomboletta nella confezione
originale e chiuderla.
Riporre temporaneamente la bomboletta e il compressore nel vano
bagagli.
Affinché il sigillante liquido si distribuisca uniformemente dentro lo
pneumatico, guidare subito per circa 5 km in modo sicuro a una velocità
inferiore a 80 km/h.
Dopo aver percorso circa 5 km,
arrestare il veicolo in un luogo
sicuro, su un fondo solido e in
piano e collegare il compressore.

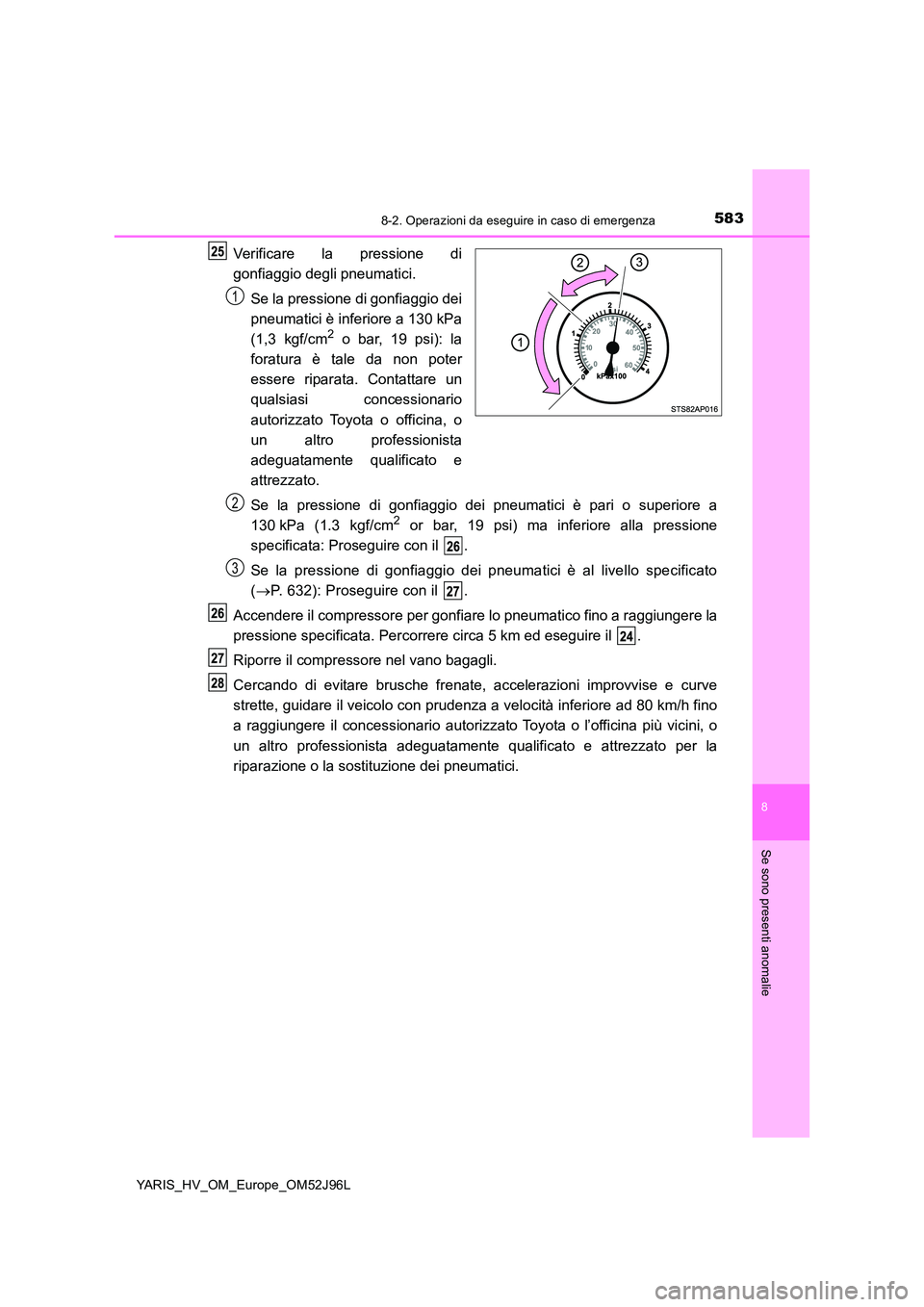

5838-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J96L
Verificare la pressione di
gonfiaggio degli pneumatici.
Se la pressione di gonfiaggio dei
pneumatici è inferiore a 130 kPa
(1,3 kgf/cm2 o bar, 19 psi): la
foratura è tale da non poter
essere riparata. Contattare un
qualsiasi concessionario
autorizzato Toyota o officina, o
un altro professionista
adeguatamente qualificato e
attrezzato.
Se la pressione di gonfiaggio dei pneumatici è pari o superiore a
130 kPa (1.3 kgf/cm2 or bar, 19 psi) ma inferiore alla pressione
specificata: Proseguire con il .
Se la pressione di gonfiaggio dei pneumatici è al livello specificato
( P. 632): Proseguire con il .
Accendere il compressore per gonfia re lo pneumatico fino a raggiungere la
pressione specificata. Percorrere circa 5 km ed eseguire il .
Riporre il compressore nel vano bagagli.
Cercando di evitare brusche frenate, accelerazioni improvvise e curve
strette, guidare il veicolo con prudenza a velocità inferiore ad 80 km/h fino
a raggiungere il concessionario autorizzato Toyota o l’officina più vicini, o
un altro professionista adeguatamente qualificato e attrezzato per la
riparazione o la sostituzione dei pneumatici.
1
2
3

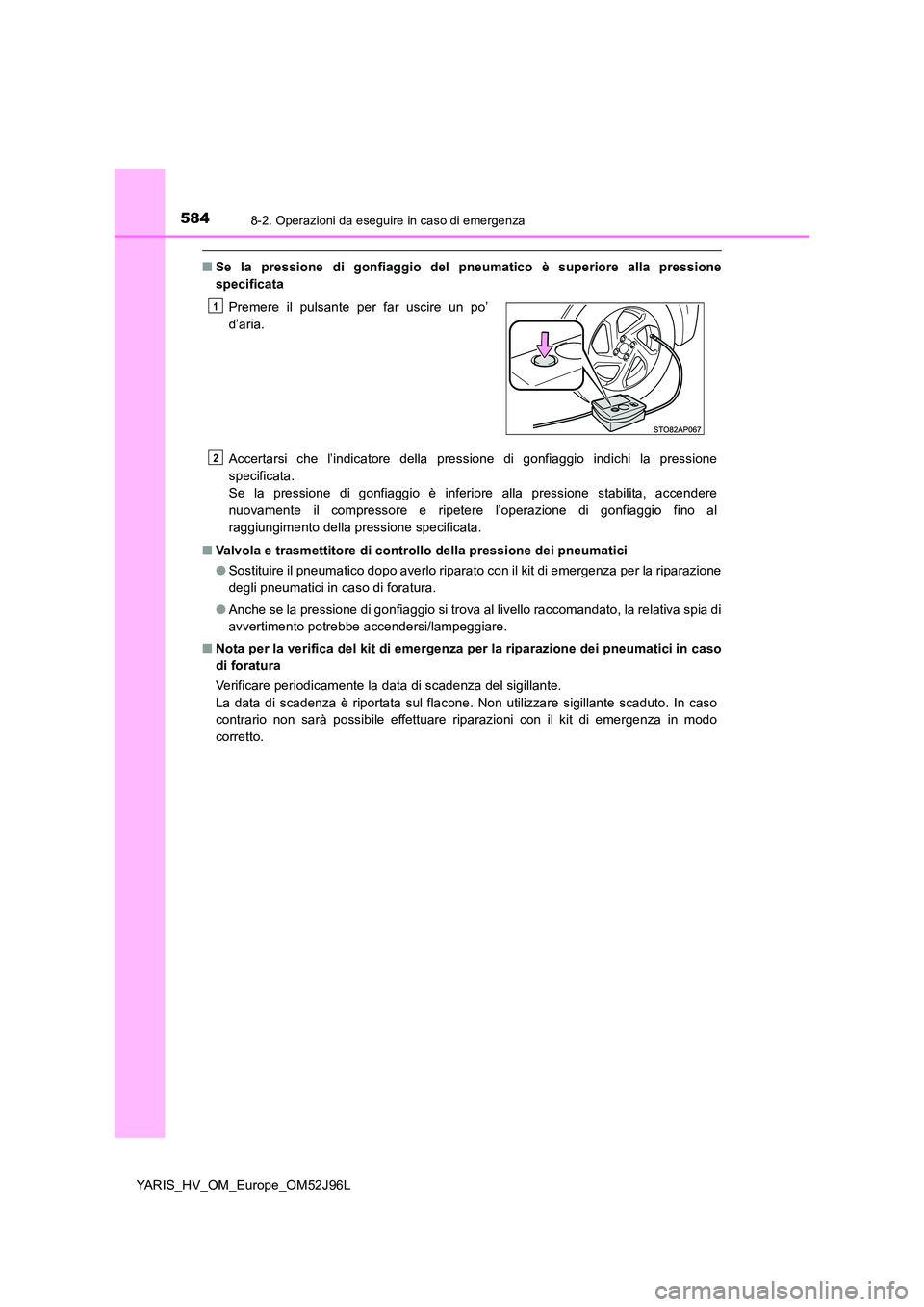

5848-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J96L
■Se la pressione di gonfiaggio del pneumatico è superiore alla pressione
specificata
Accertarsi che l’indicatore della pressione di gonfiaggio indichi la pressione
specificata.
Se la pressione di gonfiaggio è inferiore alla pressione stabilita, accendere
nuovamente il compressore e ripetere l’operazione di gonfiaggio fino al
raggiungimento della pressione specificata.
■ Valvola e trasmettitore di controllo della pressione dei pneumatici
● Sostituire il pneumatico dopo averlo riparato con il kit di emergenza per la riparazione
degli pneumatici in caso di foratura.
● Anche se la pressione di gonfiaggio si trova al livello raccomandato, la relativa spia di
avvertimento potrebbe accendersi/lampeggiare.
■ Nota per la verifica del kit di emergenza per la riparazione dei pneumatici in caso
di foratura
Verificare periodicamente la data di scadenza del sigillante.
La data di scadenza è riportata sul flacone. Non utilizzare sigillante scaduto. In caso
contrario non sarà possibile effettuare riparazioni con il kit di emergenza in modo
corretto.
Premere il pulsante per far uscire un po’
d’aria.
1
2
