2018 TOYOTA GT86 Manual de utilização (in Portuguese)

383 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
Abra a tampa do invólucro
usando uma moeda protegida
com fita, etc., e retire a pilha
gasta.
Introduza uma pilha nova com
o terminal “+” virado para cima.
nSubstituição da pilha (veículos com sistema de chave inteli-
gente para entrada e arranque)
Tire a chave mecânica para
fora.
Retire a tampa.
Para evitar danos na chave,
coloque um pano na ponta da
chave de parafusos.
PASSO3
PASSO1
PASSO2

384 4-3. Manutenção que pode ser feita por si
nUtilize uma pilha de lítio CR2016 (veículos sem sistema de chave inteli-
gente para entrada e arranque) ou CR2032 (veículos com sistema de
chave inteligente para entrada e arranque)
lAs pilhas podem ser adquiridas em qualquer concessionário ou repara-
dor Toyota autorizado ou noutro profissional devidamente qualificado e
equipado, relojoarias ou lojas de máquinas fotográficas.
lSubstitua apenas pelo mesmo tipo de pilha ou equivalente, recomenda-
da pelo fabricante.
lDesfaça-se das pilhas usadas de acordo com as leis locais.
nSe a pilha da chave estiver gasta
Podem ocorrer os seguintes sintomas:
lO sistema de chave inteligente para entrada e arranque (se equipado) e
<0052000300460052005000440051004700520003005500480050005200570052000300560048005000030049004c0052005600030051006d005200030049005800510046004c00520051004400500003004400470048005400580044004700440050004800
51005700480011>
lO campo operacional torna-se reduzido.
nQuando voltar a colocar o módulo (veículos sem sistema de chave
inteligente para entrada e arranque)
Retire a pilha gasta.
Introduza uma pilha nova com
o terminal “+” virado para cima.
PASSO3
Insira o módulo na vertical. Se o inserir
com outro ângulo pode impedir que os
botões da chave funcionem corretamen-
te.

385 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
AV I S O
nPilhas retiradas e outros componentes
Estas peças são pequenas e se engolidas por uma criança podem causar
asfixia. Mantenha-as afastadas do alcance das crianças. A falta de cuidado
pode resultar em morte ou ferimentos graves.
nCertificação para a pilha de lítio
lRISCO DE EXPLOSÃO SE A PILHA FOR SUBSTITUÍDA POR UMA DE
TIPO INCORRETO. DESFAÇA-SE DAS PILHAS USADAS DE ACORDO
COM AS INSTRUÇÕES
lAs pilhas não devem ser expostas ao calor excessivo, como sol, fogo ou
similar.
AT E N Ç Ã O
nPara utilização normal após substituição da pilha
Observe as seguintes precauções para evitar acidentes:
lTrabalhe sempre com as mãos secas.
A humidade pode causar ferrugem na pilha.
lNão mova nem toque em nenhum outro componente dentro do comando
remoto.
lNão dobre nenhum dos terminais da pilha.

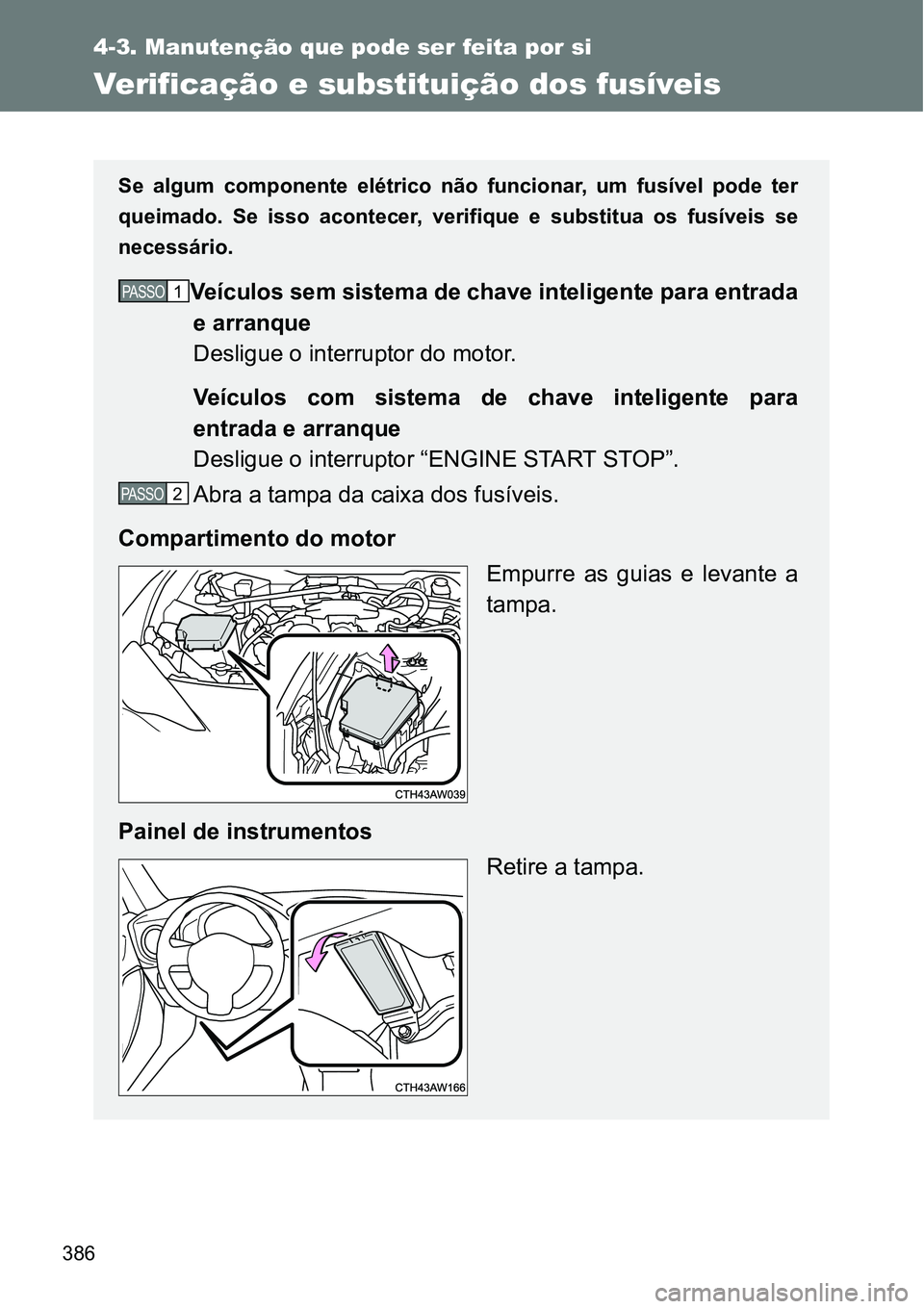

386
4-3. Manutenção que pode ser feita por si
Verificação e substituição dos fusíveis
Se algum componente elétrico não funcionar, um fusível pode ter
queimado. Se isso acontecer, verifique e substitua os fusíveis se
necessário.
Veículos sem sistema de chave inteligente para entrada
e arranque
Desligue o interruptor do motor.
Veículos com sistema de chave inteligente para
entrada e arranque
Desligue o interruptor “ENGINE START STOP”.
Abra a tampa da caixa dos fusíveis.
Compartimento do motor
Empurre as guias e levante a
tampa.
Painel de instrumentos
Retire a tampa.PASSO1PASSO1
PASSO2

387 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
Após uma falha no sistema, consulte “Disposição dos
fusíveis e amperagem” (P. 389) para detalhes sobre o
fusível a verificar.
Retire o fusível com o
saca-fusíveis.
Verifique se o fusível está fundido.
Tipo A
Fusível normal
Fusível fundido
Substitua o fusível fundido por
outro com amperagem ade-
quada. A amperagem encon-
tra-se inscrita na tampa da
caixa de fusíveis.
Tipo B
Fusível normal
Fusível fundido
Substitua o fusível fundido por
outro com amperagem ade-
quada. A amperagem encon-
tra-se inscrita na tampa da
caixa de fusíveis.
PASSO3
PASSO4
PASSO1PASSO5

388 4-3. Manutenção que pode ser feita por si
Tipo C
Fusível normal
Fusível fundido
Contacte um concessionário
ou reparador Toyota autoriza-
do ou outro profissional devi-
damente qualificado e equipa-
do.
Tipo D
Fusível normal
Fusível fundido
Contacte um concessionário
ou reparador Toyota autoriza-
do ou outro profissional devi-
damente qualificado e equipa-
do.

389 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
Disposição dos fusíveis e amperagem
nCompartimento do motor
FusívelAmpera-
gemCircuito
1MIR HTR 7.5 ADesembaciadores do espelho
retrovisor exterior
2RDI 25 AVentoinha elétrica de arrefecimento
3(PUSH-AT) 7.5 A Unidade de controlo do motor
4ABS NO. 1 40 A ABS
5HEATER 50 A Sistema de ar condicionado
6WASHER 10 A Lava para-brisas
7WIPER 30 A Limpa-para-brisas
8RR DEF 30 A Desembaciador do vidro traseiro
9(RR FOG) 10 A Luz de nevoeiro traseira
10D FR DOOR 25 A Vidro elétrico (lado do condutor)
11(CDS) 25 AVentoinha elétrica de arrefecimento
12D-OP 25 A
13ABS NO. 2 25 A ABS
14D FL DOOR 25 A Vidro elétrico (lado do passageiro)
15SPARE See note. Fusível de reserva

390 4-3. Manutenção que pode ser feita por si
16
SPARE See note. Fusível de reserva
17SPARE See note. Fusível de reserva
18SPARE See note. Fusível de reserva
19SPARE See note. Fusível de reserva
20SPARE See note. Fusível de reserva
21ST 7.5 A Sistema de arranque
22ALT-S 7.5 A Sistema de carga
23(STR LOCK) 7.5 A Sistema de bloqueio da direção
24D/L 20 A Fecho elétrico da porta
25ETCS 15 A Unidade de controlo do motor
26(AT+B) 7.5 A Caixa de velocidades
27(AM2 NO. 2) 7.5 ASistema de chave inteligente para
entrada e arranque
28EFI (CTRL) 15 A Unidade de controlo do motor
29EFI (HTR) 15 ASistema de injeção de combustível
multiponto/sistema de injeção de
combustível multiponto sequencial
30EFI (IGN) 15 A Sistema de arranque
31EFI (+B) 7.5 A Unidade de controlo do motor
32HAZ 15 ALuzes do sinal de mudança de
direção, sinal de perigo
33MPX-B 7.5 ASistema de ar condicionado
automático, indicadores e
medidores
34F/PMP 20 ASistema de injeção de combustível
multiponto/sistema de injeção de
combustível multiponto sequencial
35IG2 MAIN 30 ASistema de airbag do SRS, uni-
dade de controlo do motor
36DCC 30 ALuz interior, comando remoto sem
fios, ECU principal
37HORN NO. 2 7.5 A Buzina
FusívelAmpera-
gemCircuito
