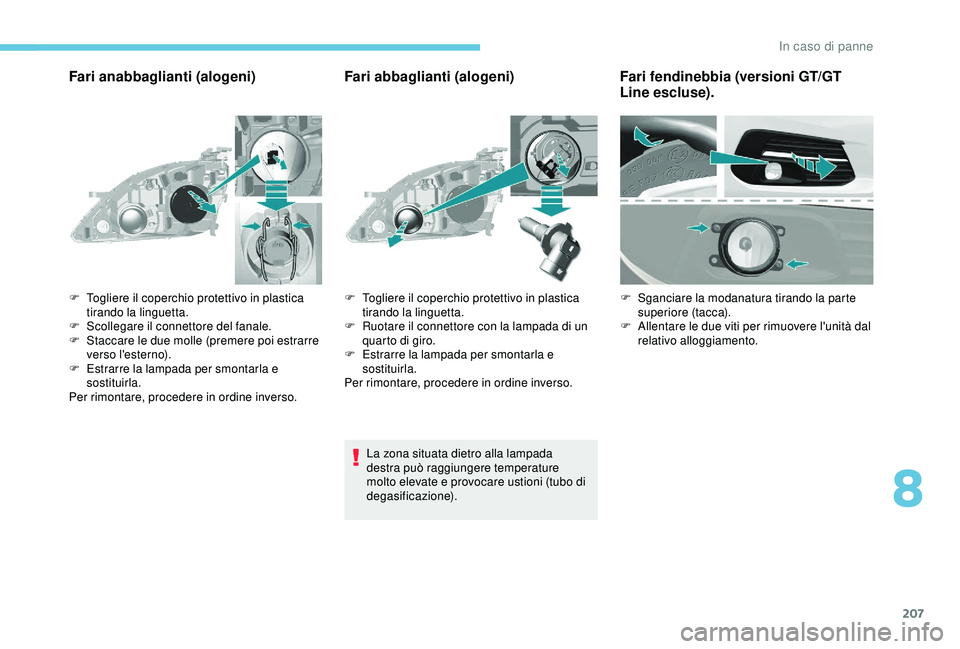

Fari anabbaglianti (alogeni)Fari abbaglianti (alogeni)
La zona situata dietro alla lampada
destra può raggiungere temperature
molto elevate e provocare ustioni (tubo di
degasificazione).
F

T

ogliere il coperchio protettivo in plastica
tirando la linguetta.
F

S

collegare il connettore del fanale.
F

S

taccare le due molle (premere poi estrarre
verso l'esterno).
F

E

strarre la lampada per smontarla e
sostituirla.
Per rimontare, procedere in ordine inverso. F

T
ogliere il coperchio protettivo in plastica
tirando la linguetta.
F

R
uotare il connettore con la lampada di un
quarto di giro.
F

E
strarre la lampada per smontarla e
sostituirla.
Per rimontare, procedere in ordine inverso.
Fari fendinebbia (versioni GT/GT
Line escluse).
F Sganciare la modanatura tirando la parte superiore (tacca).
F

A
llentare le due viti per rimuovere l'unità dal
relativo alloggiamento.
8
In caso di panne

208

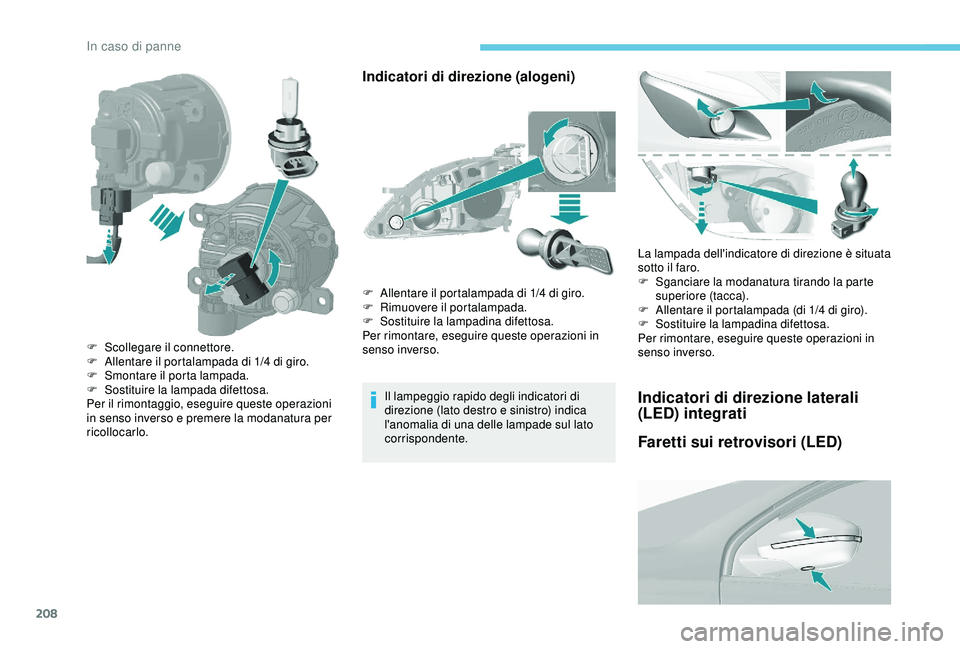

Indicatori di direzione (alogeni)
Il lampeggio rapido degli indicatori di
direzione (lato destro e sinistro) indica
l'anomalia di una delle lampade sul lato
corrispondente.La lampada dell'indicatore di direzione è situata
sotto il faro.
F

S
ganciare la modanatura tirando la parte
superiore (tacca).
F
A
llentare il portalampada (di 1/4 di giro).
F
S
ostituire la lampadina difettosa.
Per rimontare, eseguire queste operazioni in
senso inverso.Indicatori di direzione laterali
(LED) integrati
Faretti sui retrovisori (LED)
F Scollegare il connettore.
F A llentare il portalampada di 1/4 di giro.
F

S
montare il porta lampada.
F

S
ostituire la lampada difettosa.
Per il rimontaggio, eseguire queste operazioni
in senso inverso e premere la modanatura per
ricollocarlo. F

A
llentare il portalampada di 1/4 di giro.
F
R
imuovere il portalampada.
F
S
ostituire la lampadina difettosa.
Per rimontare, eseguire queste operazioni in
senso inverso.
In caso di panne

209

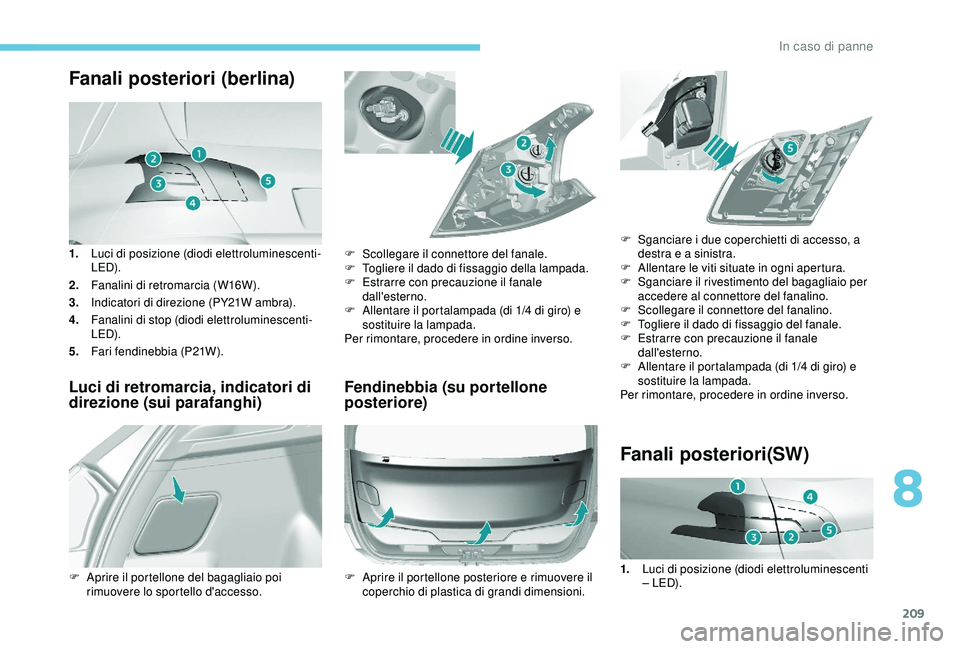

Fanali posteriori (berlina)
1.Luci di posizione (diodi elettroluminescenti-
LED).
2. Fanalini di retromarcia (W16W).
3. Indicatori di direzione (PY21W ambra).
4. Fanalini di stop (diodi elettroluminescenti-
LED).
5. Fari fendinebbia (P21W).
Luci di retromarcia, indicatori di
direzione (sui parafanghi) Fendinebbia (su portellone
posteriore)
F Aprire il portellone del bagagliaio poi
rimuovere lo sportello d'accesso. F

S
collegare il connettore del fanale.
F
T
ogliere il dado di fissaggio della lampada.
F
E
strarre con precauzione il fanale
dall'esterno.
F
A
llentare il portalampada (di 1/4 di giro) e
sostituire la lampada.
Per rimontare, procedere in ordine inverso.
F A prire il portellone posteriore e rimuovere il
coperchio di plastica di grandi dimensioni.
Fanali posteriori(SW)
F Sganciare i due coperchietti di accesso, a destra e a sinistra.
F

A
llentare le viti situate in ogni apertura.
F

S
ganciare il rivestimento del bagagliaio per
accedere al connettore del fanalino.
F

S
collegare il connettore del fanalino.
F

T
ogliere il dado di fissaggio del fanale.
F

E
strarre con precauzione il fanale
dall'esterno.
F

A
llentare il portalampada (di 1/4 di giro) e
sostituire la lampada.
Per rimontare, procedere in ordine inverso.
1. Luci di posizione (diodi elettroluminescenti
– LED).
8
In caso di panne

210

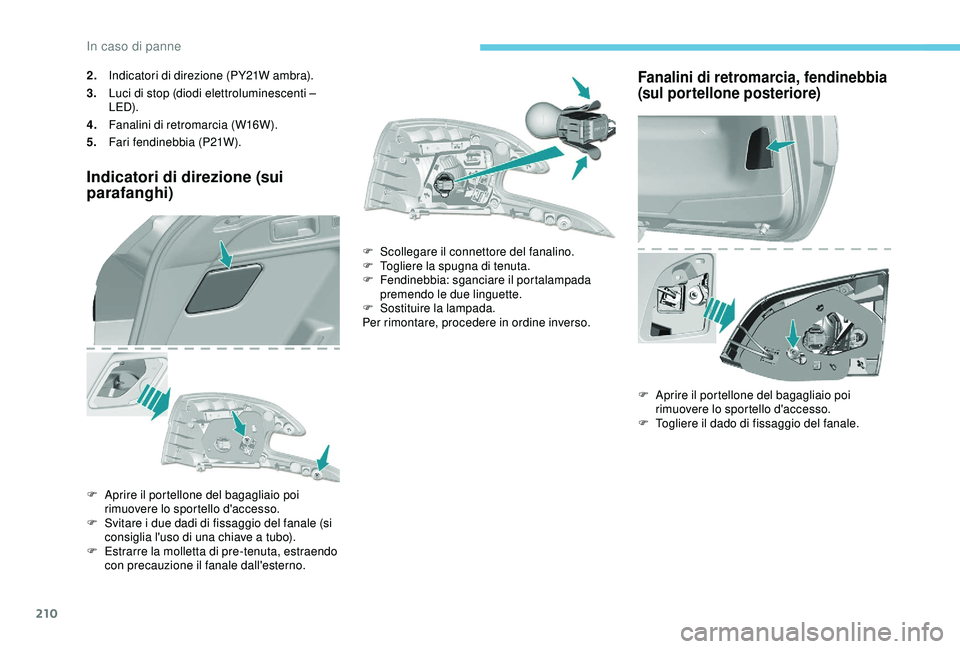

2.Indicatori di direzione (PY21W ambra).
3. Luci di stop (diodi elettroluminescenti –
LED).
4. Fanalini di retromarcia (W16W).
5. Fari fendinebbia (P21W).
Indicatori di direzione (sui
parafanghi)
F Aprire il portellone del bagagliaio poi
rimuovere lo sportello d'accesso.
F

S
vitare i due dadi di fissaggio del fanale (si
consiglia l'uso di una chiave a tubo).
F

E
strarre la molletta di pre-tenuta, estraendo
con precauzione il fanale dall'esterno. F

S
collegare il connettore del fanalino.
F
T
ogliere la spugna di tenuta.
F
F
endinebbia: sganciare il portalampada
premendo le due linguette.
F
S
ostituire la lampada.
Per rimontare, procedere in ordine inverso.
Fanalini di retromarcia, fendinebbia
(sul portellone posteriore)
F Aprire il portellone del bagagliaio poi rimuovere lo sportello d'accesso.
F

T
ogliere il dado di fissaggio del fanale.
In caso di panne

211

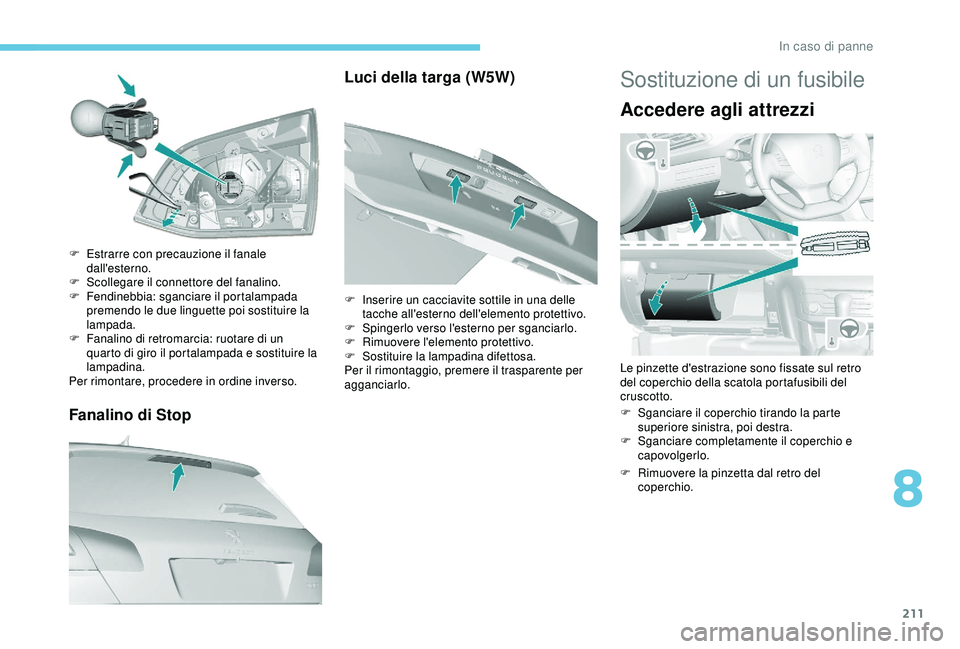

Fanalino di Stop
F Estrarre con precauzione il fanale dall'esterno.
F

S
collegare il connettore del fanalino.
F

F
endinebbia: sganciare il portalampada
premendo le due linguette poi sostituire la
lampada.
F

F
analino di retromarcia: ruotare di un
quarto di giro il portalampada e sostituire la
lampadina.
Per rimontare, procedere in ordine inverso.
Luci della targa (W5W)
F Inserire un cacciavite sottile in una delle tacche all'esterno dell'elemento protettivo.
F

S
pingerlo verso l'esterno per sganciarlo.
F

R
imuovere l'elemento protettivo.
F

S
ostituire la lampadina difettosa.
Per il rimontaggio, premere il trasparente per
agganciarlo.
Sostituzione di un fusibile
Accedere agli attrezzi
Le pinzette d'estrazione sono fissate sul retro
del coperchio della scatola portafusibili del
cruscotto.
F

S
ganciare il coperchio tirando la parte
superiore sinistra, poi destra.
F

S
ganciare completamente il coperchio e
capovolgerlo.
F

R
imuovere la pinzetta dal retro del
coperchio.
8
In caso di panne

212

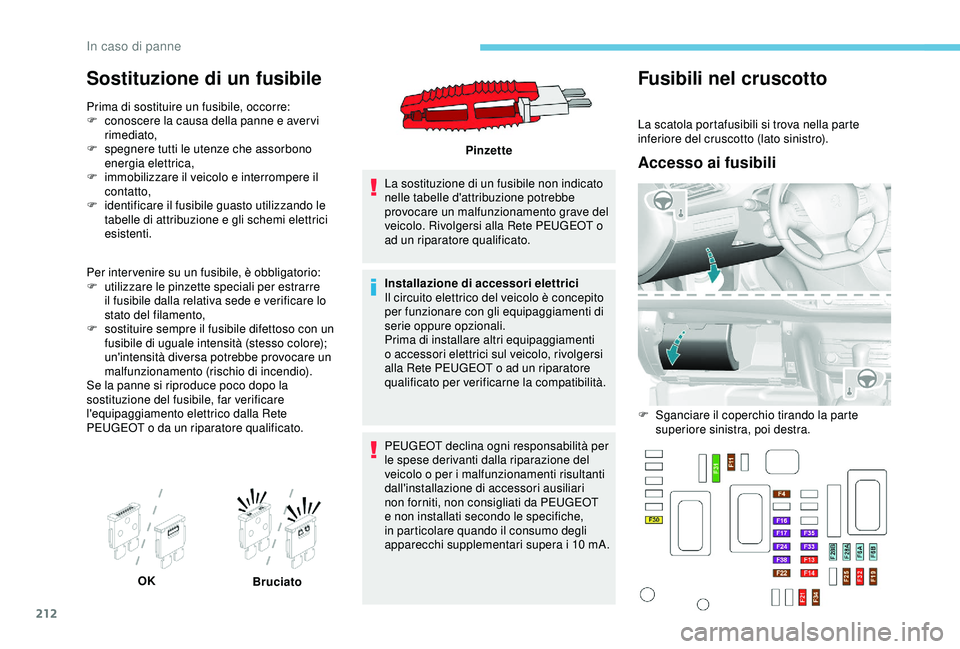

Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre:
F c onoscere la causa della panne e aver vi
rimediato,
F

s
pegnere tutti le utenze che assorbono
energia elettrica,
F

i
mmobilizzare il veicolo e interrompere il
contatto,
F

i
dentificare il fusibile guasto utilizzando le
tabelle di attribuzione e gli schemi elettrici
esistenti.
Per inter venire su un fusibile, è obbligatorio:
F

u
tilizzare le pinzette speciali per estrarre
il fusibile dalla relativa sede e verificare lo
stato del filamento,
F

s
ostituire sempre il fusibile difettoso con un
fusibile di uguale intensità (stesso colore);
un'intensità diversa potrebbe provocare un
malfunzionamento (rischio di incendio).
Se la panne si riproduce poco dopo la
sostituzione del fusibile, far verificare
l'equipaggiamento elettrico dalla Rete
PEUGEOT o da un riparatore qualificato. La sostituzione di un fusibile non indicato
nelle tabelle d'attribuzione potrebbe
provocare un malfunzionamento grave del
veicolo. Rivolgersi alla Rete PEUGEOT o
ad un riparatore qualificato.
Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito
per funzionare con gli equipaggiamenti di
serie oppure opzionali.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo, rivolgersi
alla Rete PEUGEOT o ad un riparatore
qualificato per verificarne la compatibilità.
PEUGEOT declina ogni responsabilità per
le spese derivanti dalla riparazione del
veicolo o per i malfunzionamenti risultanti
dall'installazione di accessori ausiliari
non forniti, non consigliati da PEUGEOT
e non installati secondo le specifiche,
in particolare quando il consumo degli
apparecchi supplementari supera i 10
mA.
OK Bruciato Pinzette
Fusibili nel cruscotto
La scatola portafusibili si trova nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
F Sganciare il coperchio tirando la parte
superiore sinistra, poi destra.
In caso di panne

213
Tabella dei fusibili
FusibileN.Valore nominale (A)Funzioni
F9 5Allarme, chiamate d'emergenza e d'assistenza.
F13 5Telecamera di retromarcia e aiuto al parcheggio.
F15 15Presa accessori 12


V.
F16 15Accendisigari.
F17 15Sistema audio.
F18 20
Schermo tattile (Touch screen), lettore CD, sistema audio e navigazione.
F19 5Sensore di irraggiamento solare, pioggia.
F20 5Airbag.
F21 5Quadro strumenti.
F22/F24 30Serrature interne, esterne, anteriori e posteriori.
F23 5Illuminazione cassettino portaoggetti, specchietto di cortesia,
plafoniera anteriore e posteriore.
F25/F27 15Pompa lavacristalli anteriore/posteriore.
F26 15Avvisatore acustico.
F30 15Tergicristallo posteriore.
8
In caso di panne

214
Fusibili nel vano motore
La scatola portafusibili si trova nel vano motore
accanto alla batteria.
Accesso ai fusibiliTabella dei fusibili
Fusibile
N.Valore nominale (A)Funzioni
F13 5Calcolatore elettronico di gestione (BSI).
F16 15Fari fendinebbia anteriori.
F18 10Faro abbagliante destro.
F19 10Faro abbagliante sinistro.
F25 40Relè lavafari (post-equipaggiamento).
F27 25Calcolatore elettronico di gestione (BSI).
F28 30Sistema antinquinamento Diesel (AdBlue
®).
F29 30Motorino del tergicristallo anteriore.
F30 80
Candele di pre-riscaldamento (diesel), riscaldamento supplementare
programmabile (post-equipaggiamento), pompetta lavafari.F Sganciare il coperchio.
F
S ostituire il fusibile
F

U
na volta effettuato l'inter vento, richiudere
molto accuratamente il coperchio per
garantire la tenuta ermetica della scatola
portafusibili.
