2018 Peugeot 308 Manuale del proprietario (in Italian)

23
Indicatori
Indicatore di manutenzione
L'indicatore di manutenzione viene visualizzato sul
quadro strumenti. Secondo la versione del veicolo:
-
L
a linea di visualizzazione del contachilometri
indica il numero di chilometri che si possono
ancora percorrere fino alla manutenzione
successiva o la distanza percorsa dalla data di
scadenza precedente. Il valore è preceduto dal
segno "-".
La distanza indicata (in chilometri o miglia)
è calcolata in base al chilometraggio
coperto e al tempo trascorso dall'ultima
manutenzione.
L'allarme potrebbe attivarsi in prossimità
della data della manutenzione successiva.
Indicatore/spia di
allarme Stato
CausaAzione/osservazioni
Chiave di
manutenzioneSi accende
temporaneamente
all'inserimento del
contatto.Mancano tra 3.000 km e
1 .000 km alla scadenza
di manutenzione
successiva.
Fissa. All'inserimento
del contatto. La manutenzione
è prevista entro
1.000


km.Far controllare il
veicolo appena
possibile.
+
Chiave di
manutenzione
lampeggianteLampeggiante, poi
fissa. All'inserimento
del contatto.
(Per motori Diesel
BlueHDi, associata
alla spia della
manutenzione). Frequenza di
manutenzione
superata
Far controllare il
veicolo appena
possibile.
- un messaggio di allarme indica la distanza
e il tempo rimasti prima della prossima
manutenzione.Azzeramento dell'indicatore di
manutenzione
L'indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
Se si effettua personalmente la manutenzione
del veicolo:
F

i
nterrompere il contatto,
F

p
remere il pulsante di azzeramento del
contachilometri parziale e tenerlo premuto,
F

i
nserire il contatto; il visualizzatore
chilometrico inizia un conteggio alla
rovescia,
F

Q
uando il display indica =0, rilasciare
il pulsante; la chiave di manutenzione
sparisce.
Se si deve scollegare la batteria dopo
questa operazione, bloccare le porte del
veicolo ed attendere almeno 5
minuti,
altrimenti l'azzeramento non verrà
eseguito.
1
Strumentazione di bordo

24
Richiamo delle informazioni sulla manutenzione
(Solo con Display 2)
In qualsiasi momento è possibile accedere alle
informazioni sulla manutenzione.
F

P
remere il pulsante di azzeramento del
contachilometri parziale.
Le informazioni sulla manutenzione
vengono visualizzate per alcuni secondi, poi
spariscono.
L'indicatore di temperatura del
liquido di raffreddamento
- nella zona B , la temperatura è troppo
elevata; la spia di temperatura massima
e la spia d'allarme centralizzato STOP si
accendono, accompagnate da un segnale
acustico e da un messaggio d'allarme.
Fermare tassativamente il veicolo nelle
migliori condizioni di sicurezza.
Attendere qualche minuto prima di spegnere il
motore.
Dopo aver interrotto il contatto, aprire con
cautela il cofano motore e verificare il
livello del liquido di raffreddamento.
Per ulteriori informazioni sul Controllo
dei livelli , consultare la sezione
corrispondente.
A motore avviato, se la lancetta si trova:
-

n

ella zona A , la temperatura è corretta,
Indicatore di livello dell'olio
motore
Con l'astina di livello elettrica, la conformità
del livello dell'olio motore appare per alcuni
secondi sul quadro strumenti, all'inserimento
del contatto, contemporaneamente
all'informazione di manutenzione.
La verifica del livello dell'olio è valida solo
se il veicolo è parcheggiato in piano, con il
motore spento da almeno 30
minuti.
Livello olio corretto
Livello dell'olio insufficiente
È indicato dal lampeggiamento della scritta
"OIL " o dalla visualizzazione di un messaggio
di livello olio insufficiente , accompagnata
dall'accensione della spia Ser vice e da un
segnale acustico.
Se la mancanza d'olio è confermata dalla
verifica con l'astina manuale, rabboccare il
livello per evitare danni al motore.
Per ulteriori informazioni sul Controllo dei
livelli , attenersi alla sezione corrispondente.
Strumentazione di bordo

25

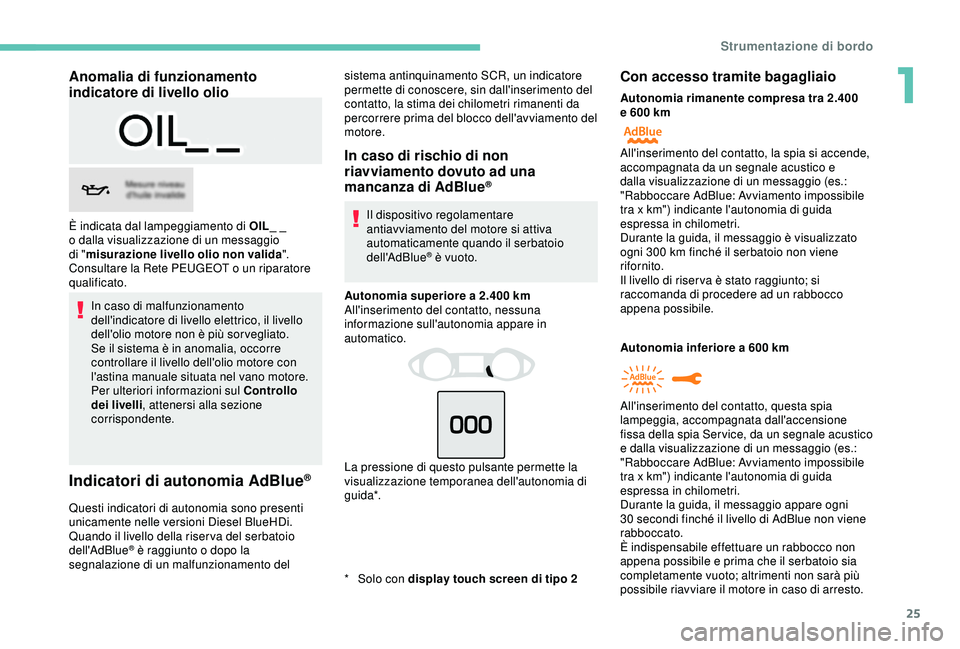

Anomalia di funzionamento
indicatore di livello olio
In caso di malfunzionamento
dell'indicatore di livello elettrico, il livello
dell'olio motore non è più sorvegliato.
Se il sistema è in anomalia, occorre
controllare il livello dell'olio motore con
l'astina manuale situata nel vano motore.
Per ulteriori informazioni sul Controllo
dei livelli, attenersi alla sezione
corrispondente.
Indicatori di autonomia AdBlue®
Questi indicatori di autonomia sono presenti
unicamente nelle versioni Diesel BlueHDi.
Quando il livello della riser va del serbatoio
dell'AdBlue
® è raggiunto o dopo la
segnalazione di un malfunzionamento del È indicata dal lampeggiamento di OIL _ _
o dalla visualizzazione di un messaggio
di " misurazione livello olio non valida ".
Consultare la Rete PEUGEOT o un riparatore
qualificato. sistema antinquinamento SCR, un indicatore
permette di conoscere, sin dall'inserimento del
contatto, la stima dei chilometri rimanenti da
percorrere prima del blocco dell'avviamento del
motore.
In caso di rischio di non
riavviamento dovuto ad una
mancanza di AdBlue
®
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto.
Autonomia superiore a 2.400 km
All'inserimento del contatto, nessuna
informazione sull'autonomia appare in
automatico.
La pressione di questo pulsante permette la
visualizzazione temporanea dell'autonomia di
gui da*.
*

S

olo con display touch screen di tipo 2
Con accesso tramite bagagliaio
Autonomia rimanente compresa tra 2.400
e 600 km
Autonomia inferiore a 600
km
All'inserimento del contatto, la spia si accende,
accompagnata da un segnale acustico e
dalla visualizzazione di un messaggio (es.:
"Rabboccare AdBlue: Avviamento impossibile
tra x km") indicante l'autonomia di guida
espressa in chilometri.
Durante la guida, il messaggio è visualizzato
ogni 300
km finché il serbatoio non viene
rifornito.
Il livello di riser va è stato raggiunto; si
raccomanda di procedere ad un rabbocco
appena possibile.
All'inserimento del contatto, questa spia
lampeggia, accompagnata dall'accensione
fissa della spia Ser vice, da un segnale acustico
e dalla visualizzazione di un messaggio (es.:
"Rabboccare AdBlue: Avviamento impossibile
tra x km") indicante l'autonomia di guida
espressa in chilometri.
Durante la guida, il messaggio appare ogni
30
secondi finché il livello di AdBlue non viene
rabboccato.
È indispensabile effettuare un rabbocco non
appena possibile e prima che il serbatoio sia
completamente vuoto; altrimenti non sarà più
possibile riavviare il motore in caso di arresto.
1
Strumentazione di bordo

26

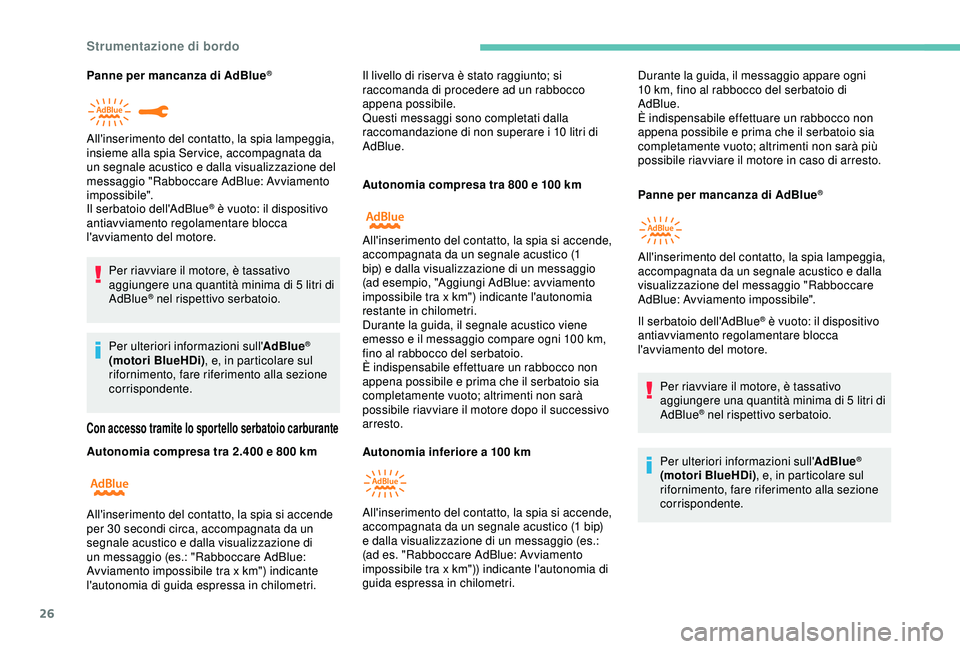

Panne per mancanza di AdBlue®
Il serbatoio dell'AdBlue® è vuoto: il dispositivo
antiavviamento regolamentare blocca
l'avviamento del motore.
Per riavviare il motore, è tassativo
aggiungere una quantità minima di 5


litri di
AdBlue
® nel rispettivo serbatoio.
Per ulteriori informazioni sull' AdBlue
®
(motori BlueHDi) , e, in particolare sul
rifornimento, fare riferimento alla sezione
corrispondente.
Con accesso tramite lo sportello serbatoio carburante
Autonomia compresa tra 2.400 e 800 km A utonomia compresa tra 800 e 100 km
Autonomia inferiore a 100 km Durante la guida, il messaggio appare ogni
10
km, fino al rabbocco del serbatoio di
AdBlue.
È indispensabile effettuare un rabbocco non
appena possibile e prima che il serbatoio sia
completamente vuoto; altrimenti non sarà più
possibile riavviare il motore in caso di arresto.
Panne per mancanza di AdBlue
®
Il serbatoio dell'AdBlue® è vuoto: il dispositivo
antiavviamento regolamentare blocca
l'avviamento del motore.
Per riavviare il motore, è tassativo
aggiungere una quantità minima di 5


litri di
AdBlue
® nel rispettivo serbatoio.
Per ulteriori informazioni sull' AdBlue
®
(motori BlueHDi) , e, in particolare sul
rifornimento, fare riferimento alla sezione
corrispondente.
All'inserimento del contatto, la spia lampeggia,
insieme alla spia Service, accompagnata da
un segnale acustico e dalla visualizzazione del
messaggio "Rabboccare AdBlue: Avviamento
impossibile".
All'inserimento del contatto, la spia si accende
per 30

secondi circa, accompagnata da un
segnale acustico e dalla visualizzazione di
un messaggio (es.: "Rabboccare AdBlue:
Avviamento impossibile tra x km") indicante
l'autonomia di guida espressa in chilometri. Il livello di riser va è stato raggiunto; si
raccomanda di procedere ad un rabbocco
appena possibile.
Questi messaggi sono completati dalla
raccomandazione di non superare i 10

litri di
AdBlue.
All'inserimento del contatto, la spia si accende,
accompagnata da un segnale acustico (1
bip) e dalla visualizzazione di un messaggio
(ad esempio, "Aggiungi AdBlue: avviamento
impossibile tra x km") indicante l'autonomia
restante in chilometri.
Durante la guida, il segnale acustico viene
emesso e il messaggio compare ogni 100

km,
fino al rabbocco del serbatoio.
È indispensabile effettuare un rabbocco non
appena possibile e prima che il serbatoio sia
completamente vuoto; altrimenti non sarà
possibile riavviare il motore dopo il successivo
arresto.
All'inserimento del contatto, la spia si accende,
accompagnata da un segnale acustico (1 bip)
e dalla visualizzazione di un messaggio (es.:
(ad es. "Rabboccare AdBlue: Avviamento
impossibile tra x km")) indicante l'autonomia di
guida espressa in chilometri. All'inserimento del contatto, la spia lampeggia,
accompagnata da un segnale acustico e dalla
visualizzazione del messaggio "Rabboccare
AdBlue: Avviamento impossibile".
Strumentazione di bordo

27

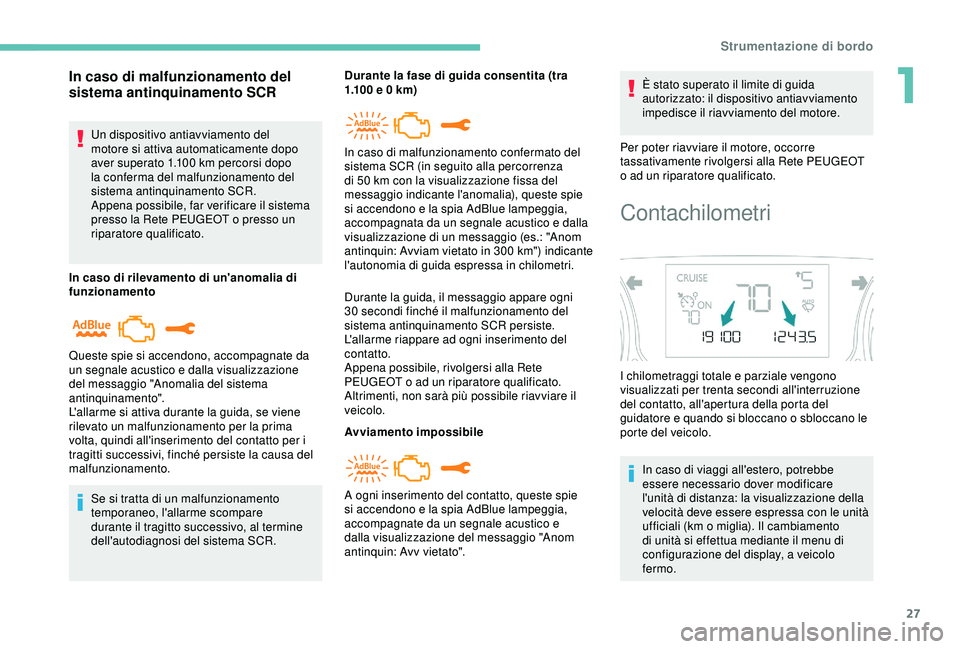

In caso di malfunzionamento del
sistema antinquinamento SCR
Un dispositivo antiavviamento del
motore si attiva automaticamente dopo
aver superato 1.100 km percorsi dopo
la conferma del malfunzionamento del
sistema antinquinamento SCR.
Appena possibile, far verificare il sistema
presso la Rete PEUGEOT o presso un
riparatore qualificato.
In caso di rilevamento di un'anomalia di
funzionamento
Se si tratta di un malfunzionamento
temporaneo, l'allarme scompare
durante il tragitto successivo, al termine
dell'autodiagnosi del sistema SCR.
Queste spie si accendono, accompagnate da
un segnale acustico e dalla visualizzazione
del messaggio "Anomalia del sistema
antinquinamento".
L'allarme si attiva durante la guida, se viene
rilevato un malfunzionamento per la prima
volta, quindi all'inserimento del contatto per i
tragitti successivi, finché persiste la causa del
malfunzionamento. Durante la fase di guida consentita (tra
1.100 e 0
km)
Durante la guida, il messaggio appare ogni
30 secondi finché il malfunzionamento del
sistema antinquinamento SCR persiste.
L'allarme riappare ad ogni inserimento del
contatto.
Appena possibile, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Altrimenti, non sarà più possibile riavviare il
veicolo.
Avviamento impossibile È stato superato il limite di guida
autorizzato: il dispositivo antiavviamento
impedisce il riavviamento del motore.
Per poter riavviare il motore, occorre
tassativamente rivolgersi alla Rete PEUGEOT
o ad un riparatore qualificato.
A ogni inserimento del contatto, queste spie
si accendono e la spia AdBlue lampeggia,
accompagnate da un segnale acustico e
dalla visualizzazione del messaggio "Anom
antinquin: Avv vietato". In caso di malfunzionamento confermato del
sistema SCR (in seguito alla percorrenza
di 50 km con la visualizzazione fissa del
messaggio indicante l'anomalia), queste spie
si accendono e la spia AdBlue lampeggia,
accompagnata da un segnale acustico e dalla
visualizzazione di un messaggio (es.: "Anom
antinquin: Avviam vietato in 300


km") indicante
l'autonomia di guida espressa in chilometri.
Contachilometri
I chilometraggi totale e parziale vengono
visualizzati per trenta secondi all'interruzione
del contatto, all'apertura della porta del
guidatore e quando si bloccano o sbloccano le
porte del veicolo.
In caso di viaggi all'estero, potrebbe
essere necessario dover modificare
l'unità di distanza: la visualizzazione della
velocità deve essere espressa con le unità
ufficiali (km o miglia). Il cambiamento
di unità si effettua mediante il menu di
configurazione del display, a veicolo
fermo.
1
Strumentazione di bordo

28
Contachilometri totalizzatore
Misura la distanza totale percorsa dal veicolo
dalla sua prima immatricolazione.
Contachilometri parziale
Misura la distanza percorsa dall'azzeramento
da parte del guidatore.
F
A c
ontatto inserito, premere il pulsante fino
alla comparsa degli zeri.
Reostato d'illuminazione
Permette di regolare manualmente l'intensità
luminosa del quadro strumenti e del display
touch screen.
Funziona unicamente quando i fari del
veicolo sono accesi.
Quadro strumenti
Con i fari accesi, premere il pulsante per far
variare l'intensità d'illuminazione del posto di
guida, del display touch screen e dell'abitacolo
del veicolo. Rilasciare il tasto nel momento in
cui si ottiene il livello desiderato.
Display touch screen
F Premere sul menu Veicolo/Illumin esterna .
F

I
n questo menu, selezionare la scheda
Altre regolazioni , quindi Illuminazione
abitacolo .
F

R
egolare la luminosità (solo per il display
touch screen), premendo i tasti " +" o " -".
Computer di bordo
Visualizza le informazioni relative al tragitto
corrente (autonomia, consumo carburante,
velocità media, ecc.).
Visualizzazione dei dati
Con Display 1 e sistema audio:
Con Display 2 :
Strumentazione di bordo

29

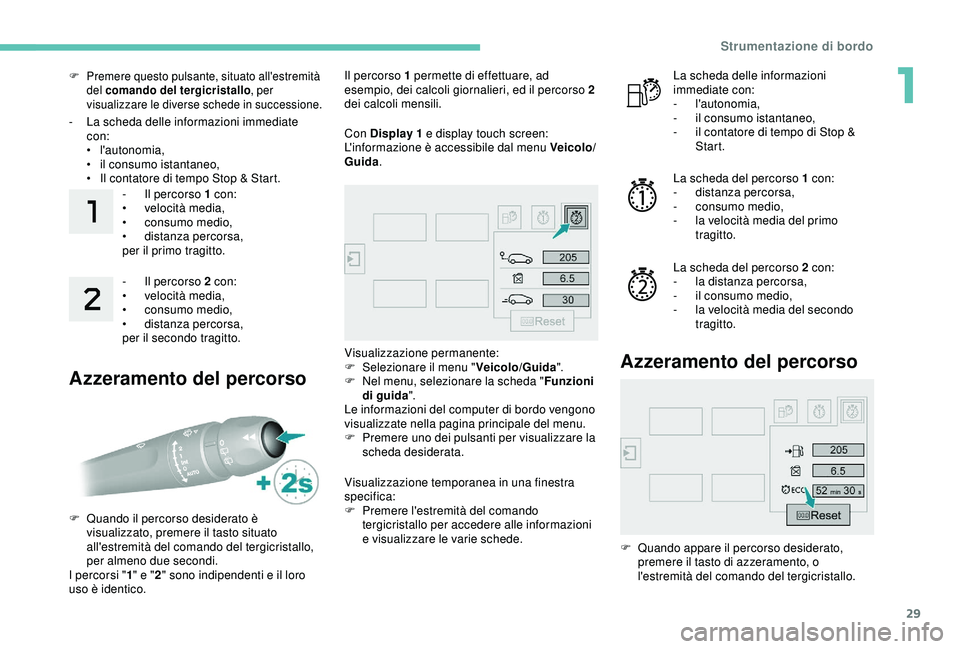

F Premere questo pulsante, situato all'estremità del comando del tergicristallo , per
visualizzare le diverse schede in successione.
- La scheda delle informazioni immediate con:
•


l'autonomia,
•

i
l consumo istantaneo,
•

I
l contatore di tempo Stop & Start.-

I
l percorso 1 con:
•
v

elocità media,
•

c
onsumo medio,
•

d
istanza percorsa,
per il primo tragitto.
-

I
l percorso 2 con:
•
v

elocità media,
•

c
onsumo medio,
•

d
istanza percorsa,
per il secondo tragitto.
Azzeramento del percorso
Il percorso 1 permette di effettuare, ad
esempio, dei calcoli giornalieri, ed il percorso 2
dei calcoli mensili.
F

Q

uando il percorso desiderato è
visualizzato, premere il tasto situato
all'estremità del comando del tergicristallo,
per almeno due secondi.
I percorsi " 1" e " 2" sono indipendenti e il loro
uso è identico. Con Display 1
e display touch screen:
L'informazione è accessibile dal menu Veicolo/
Guida .
Visualizzazione permanente:
F

S
elezionare il menu " Veicolo/Guida".
F

N
el menu, selezionare la scheda " Funzioni
di guida ".
Le informazioni del computer di bordo vengono
visualizzate nella pagina principale del menu.
F

P
remere uno dei pulsanti per visualizzare la
scheda desiderata.
Visualizzazione temporanea in una finestra
specifica:
F

P
remere l'estremità del comando
tergicristallo per accedere alle informazioni
e visualizzare le varie schede. La scheda delle informazioni
immediate con:
-


l'autonomia,
-

i
l consumo istantaneo,
-

i
l contatore di tempo di Stop &
Start.
La scheda del percorso 1 con:
-

d
istanza percorsa,
-

c
onsumo medio,
-

l
a velocità media del primo
tragitto.
La scheda del percorso 2 con:
-

l
a distanza percorsa,
-

i
l consumo medio,
-

l
a velocità media del secondo
tragitto.
Azzeramento del percorso
F Quando appare il percorso desiderato, premere il tasto di azzeramento, o
l'estremità del comando del tergicristallo.
1
Strumentazione di bordo

30
I percorsi 1 e 2 sono indipendenti e di utilizzo
identico.
Il percorso 1 permette di effettuare, ad
esempio, dei calcoli giornalieri, ed il percorso 2
dei calcoli mensili.
Computer di bordo, alcune
definizioni
Autonomia
(k m)
Numero di chilometri che possono
ancora essere percorsi con il
carburante rimanente nel serbatoio
(in funzione del consumo medio di
carburante degli ultimi chilometri
percorsi).
Questo valore può variare in seguito ad un
cambiamento di guida o di tipo di strada,
che determini una notevole variazione del
consumo istantaneo.
Quando l'autonomia scende al di sotto di 30km
vengono visualizzati dei trattini. Dopo un rabbocco
di carburante di almeno 5 litri, l'autonomia è
ricalcolata e visualizzata se superiore ai 100
km.
Se restano visualizzati dei trattini al posto
dei numeri, consultare la rete PEUGEOT o
un riparatore qualificato.
Consumo istantaneo di carburante
(km/l o l/100 km)
C alcolato durante gli ultimi secondi
trascorsi.
Questa funzione viene visualizzata solo
oltre i 30
km/h.
Consumo medio di carburante
(km/l o l/100 km)
C alcolata dall'ultimo azzeramento
dei dati del percorso.
Velocità media
(km/h)
Calcolata dall'ultimo azzeramento
dei dati del percorso.
Distanza percorsa
(k m)
Calcolata dall'ultimo azzeramento
dei dati del percorso.
Timer Stop & Start
(minuti/secondi o ore/minuti)
Il timer calcola il tempo trascorso
in modalità STOP durante un
tragitto.
Si riazzera ad ogni inserimento
del contatto.
Display monocromatico C
Visualizzazioni sul display
Vengono visualizzate le seguenti informazioni:
- l'ora,
-

l
a data,
-

l
a temperatura esterna (lampeggia in
presenza di rischio di ghiaccio),
-
l

'assistenza al parcheggio,
-

m
odalità audio in corso d'ascolto,
-

l
e informazioni del telefono o del kit viva
voce,
-

d
el computer di bordo,
-
m

essaggi d'allerta,
-

m
enu di impostazione del display e degli
equipaggiamenti del veicolo.
Comandi
Dal frontalino dell'autoradio è possibile
premere:
F

i
l tasto A per scegliere tra la visualizzazione
delle informazioni della modalità audio
a pieno schermo o la visualizzazione
suddivisa tra le informazioni della modalità
audio e il computer di bordo,
Strumentazione di bordo
