2018 Peugeot 308 Инструкция по эксплуатации (in Russian)

23
Индикаторы
Индикатор обслуживания
На панели приборов расположен индикатор
технического обслу живания. В зависимости от
модификации автомобиля:
-
н
а дисплее счетчика общего пробега указано
расстояние, оставшееся до даты следующего
планового обслу живания, или расстояние,
пройденное после даты предыдущего
обслу живания. Перед параметром стоит
символ «-». Отображаемое расстояние (в километрах
или милях) рассчитывается на основании
пройденного расстояния и времени с момента
последнего технического обслуживания.
При необходимости скорого обслу живания
может быть отображено уведомление.
Контрольная лампа Состояние ПричинаЧто делать/
примечания
Значок
обслуживанияГорит не мигая в течение
некоторого времени
с момента вк лючения
зажигания.До следующего
технического
обслу живания осталось
от 1
000 км до 3 000 км
Горит непрерывно при
включенном зажигании.
Техническое обслуживание
необходимо провести
менее чем через 1
000 км
пробега.Скоро потребуется
провести техническое
обслуживание
автомобиля.
+
Мигает
пиктограмма
обслуживанияМигает, затем горит
постоянно при
включенном зажигании.
(Для дизельных
двигателей BlueHDi,
горит одновременно с
контрольной лампой
обслуживания). Техническое
обслуживание
пропущено.
Необходимо срочно
провести техническое
обслуживание.
-

в у
ведомлении указывается расстояние,
а так же срок до очередного технического
обслуживания.
Обнуление индикатора планового
технического обслуживания
После прохож дения очередного технического
обслу живания индикатор следует вновь установить
на ноль.
Если вы обслу жили свой автомобиль
самостоятельно:
F

в
ыключите зажигание,
F

н
ажмите и удерживайте нажатой кнопк у
установки на ноль счетчика пробега за поездк у,
F

в
к лючите зажигание; счетчик пробега начнет
обратный отсчет,
F

к
огда на дисплее отобразится =0, отпустите
кнопк у; символ гаечного к люча при этом
погаснет.
Если после этой операции вам потребуется
отключить аккумуляторную батарею, заприте
автомобиль и выж дите не менее 5
мину т,
чтобы зафиксировать обнуление.
1
Бортовые приборы

24
Получение информации о необходимости обслуживания
(с экраном дисплея 2 )
Доступ к информации о необходимости
обслу живания возможен в любое время.
F

Н
ажмите на кнопк у обнуления счетчика пробега
за поездку.
Информация о необходимости обслуживания
будет отображаться несколько сек унд, а затем
исчезнет.
Индикатор температуры
охлаж дающей жидкости
- в зоне B , значит температура слишком высока;
при этом загораются контрольная лампа
максимальной температуры и центральная
контрольная лампа неисправности STOP
в сопровож дении звукового сигнала и
уведомляющего сообщения на сенсорном
экране.
Необходимо срочно остановиться, соблюдая
меры безопасности.
Подож дите несколько мину т, преж де чем заглушить
двигатель.
Вык лючите зажигание, осторожно откройте
капот и проверьте уровень ох лаж дающей
жидкости.
Дополнительную информацию о проверке
уровней см. в соответствующей рубрике.
Если при работающем двигателе стрелка
индикатора температуры находится:
-

в з

оне A , значит температура в норме,
Индикатор уровня масла в
двигателе
На автомобилях с электрическим датчиком уровень
масла в двигателе показывается на несколько
сек унд на панели приборов сразу после вк лючения
зажигания одновременно с информацией о ТО.
Показания индикатора уровня масла буду т
верны, только если автомобиль установлен
на горизонтальной площадке и после
остановки двигателя прошло более 30
мину т.
Надлежащий уровень масла
Недостаточный уровень масла
О ненормальном уровне свидетельствуют
мигающий символ «OIL» или сообщение
« Ненадлежащий уровень масла » на панели
приборов с горящим сигнализатором «сервис» и
звуковым сигналом.
Если недостаточный уровень подтверж дается
проверкой с использованием щупа, обязательно
доведите его до нормы во избежание повреж дения
двигателя.
Дополнительную информацию о проверке
уровней см. в соответствующем разделе.
Бортовые приборы

25
Датчик уровня масла неисправен
В случае неисправности электрического
индикатора уровень масла в двигателе
больше не контролируется.
До тех пор, пока система будет оставаться
неисправной, уровень масла придется
контролировать при помощи щупа,
расположенного в моторном отсеке.
Дополнительную информацию о проверке
уровней см. в соответствующем разделе.
Индикаторы запаса хода по
присадке AdBlue®
Индикаторы запаса хода имеются только на версиях Diesel
BlueHDi.
О неисправности системы свидетельствует
мигание символа « OIL _ _» или сообщение
« Неверные результаты измерения уровня
масла ». Обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр.
Как только в баке с AdBlue® начнет расходоваться резервный
запас либо при появлении сбоев в работе системы очистки
отработавших газов SCR, при каж дом вк лючении зажигания на
панели приборов будет показываться запас хода автомобиля,
остающийся до срабатывания системы автоматической
блокировки пуска двигателя.
Двигатель не запустится, если в баке
закончится AdBlue®
Система блокировки пуска двигателя
вк лючится автоматически, как только бак для
AdBlue
® окажется пуст.
Запас хода более 2 400 км
При вк лючении зажигания информация о запасе
хода не отображается автоматически.
При нажатии на эту кнопк у на короткое время
показывается запас хода*.
*

Т

олько на версиях с «Панелью приборов 2 ».
Доступ через багажное отделение
Запас хода от 2 400 до 800 км
З апас хода менее 600 км
При вк лючении зажигания загорается контрольная
лампа в сопровож дении звукового сигнала и
сообщения (например, «Долейте AdBlue: Запуск
двигателя невозможен через х км») с указанием
запаса хода в км или милях.
Во время движения сообщение будет показываться
через каж дые 300
км пробега до тех пор, пока
уровень жидкости в баке не будет пополнен.
Остаток жидкости опустился до резервного
минимума; рекомендуется пополнить запас при
первой же возможности.
При вк лючении зажигания мигает эта контрольная
лампа в сопровож дении постоянно горящей
контрольной лампы «Обслу живание», звукового
сигнала и сообщения (например, «Долейте AdBlue:
Запуск двигателя невозможен через х км») с
указанием запаса хода в км или милях.
Во время движения сообщение будет показываться
через каж дые 30
сек унд пробега до тех пор, пока
уровень AdBlue не будет пополнен.
Обязательно заправьте автомобиль при первой
же возможности. В противном случае после
следующей остановки запуск двигатель будет
невозможен.
1
Бортовые приборы

26
Двигатель не запускается без AdBlue®
Бак для AdBlue® пуст: штатная система
автоматической блокировки пуска двигателя не
позволяет запустить двигатель.
Для пуска двигателя необходимо залить в бак
не менее 5

литров AdBlue
®.
Дополнительную информацию об AdBlue
®
(двигатели BlueHDi) и, в частности, о
доливке см. в соответствующей рубрике.
Доступ в люке топливного бака
Запас хода от 2 400 до 800 км З апас хода от 800 до 100 км
Запас хода менее 100 км Во время движения сообщение будет показываться
через каж дые 10
км пробега до тех пор, пока
уровень жидкости AdBlue в баке не будет пополнен.
Так же будет раздаваться звуковой сигнал.
Обязательно заправьте автомобиль при первой
же возможности. В противном случае после
следующей остановки запуск двигатель будет
невозможен.
Двигатель не запускается без AdBlue
®
Бак для AdBlue® пуст: штатная система
автоматической блокировки пуска двигателя не
позволяет запустить двигатель.
Для пуска двигателя необходимо залить в бак
не менее 5

литров AdBlue
®.
Дополнительную информацию об AdBlue
®
(двигатели BlueHDi) и, в частности, о
доливке см. в соответствующей рубрике.
При вк лючении зажигания контрольная лампа
мигает и загорается сигнализатор обслу живания
в сопровож дении звукового сигнала и сообщения
«Долейте AdBlue: пуск невозможен».
При вк лючении зажигания на прибл. 30

сек унд
загорается контрольная лампа в сопровож дении
звукового сигнала и сообщения (напр.: «Долейте
AdBlue: Пуск будет невозможен через х

км») с
указанием запаса хода в км или милях. Остаток жидкости опустился до резервного
минимума; рекомендуется пополнить запас при
первой же возможности.
Эти уведомления дополняются рекомендацией не
превышать 10

литров AdBlue на одну заправк у.
При вк лючении зажигания загорается контрольная
лампа в сопровож дении звукового сигнала (1
сигнал) и сообщения (например, «ДолейтеAdBlue:
Запуск двигателя невозможен через х км») с
указанием запаса хода в км или милях.
Во время движения сообщение будет показываться
через каж дые 100

км до тех пор, пока запас
жидкости в баке не будет пополнен. Так же будет
звучать звуковой сигнал.
Обязательно заправьте автомобиль при первой
же возможности. В противном случае после
следующей остановки пуск двигатель будет
невозможен.
При вк лючении зажигания мигает эта контрольная
лампа в сопровож дении звукового сигнала
(1 сигнал) и сообщения (например, «Долейте
AdBlue:Запуск двигателя невозможен через х км») с
указанием запаса хода в км или милях.) При вк лючении зажигания, контрольная лампа
мигает в сопровож дении звукового сигнала и
сообщения «Долейте AdBlue: пуск невозможен».
Бортовые приборы

27
При появлении сбоев в работе системы
снижения токсичности отработавших
газов SCR
Система блокировки пуска двигателя
вк лючится автоматически после пробега
1 100 км при подтверж дении сбоев,
появившихся в работе системы SCR.
При первой же возможности проверьте
систему в сервисной сети PEUGEOT или в
специализированном техцентре.
При обнаружении неисправности
Если это кратковременный сбой, то при
следующей поездке после самодиагностики
системы снижения токсичности отработавших
газов SCR уведомляющий сигнал не появится.
Загораются эти контрольные лампы в
сопровож дении звукового сигнала и сообщения
«Неисправна система очистки отработавших
г а з о в».
При первом обнару жении неисправности
предупреж дающий сигнал сработает во время
движения автомобиля, а затем
— каж дый раз
при вк лючении зажигания и будет срабатывать
до тех пор, пока причина неисправности не будет
устранена. На протяжении допустимого пробега (от 1
100
до 0 км)
Во время движения сообщение будет появляться
каж дые 30 сек унд до тех пор, пока будет
сохраняться неисправность в работе системы
снижения токсичности отработавших газов SCR.
Уведомляющие сигналы буду т срабатывать в
момент включения зажигания.
При первой же возможности обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.
Иначе вы не сможете больше запустить двигатель.
Пуск запрещен Вы превысили допустимый пробег: система
блокировки больше не позволит запустить
двигатель.
Теперь запустить его можно, только
обратившись в сервисную сеть PEUGEOT или в
специализированный техцентр.
Каж дый раз при вк лючении зажигания буду т
загораться эти сигнализаторы, а сигнализатор
AdBlue будет мигать в сопровож дении звукового
сигнала и сообщения «Неисправна система
очистки отработавших газов: Пуск запрещен». Если сбой в работе системы SCR подтвердится
(после пробега 50 км при постоянном отображении
сообщения о неисправности), то загорятся
контрольные лампы и самодиагностики двигателя,
а контрольная лампа AdBlue будет мигать в
сопровож дении звукового сигнала и сообщения
(например: «Неисправна система очистки
отработавших газов: Пуск запрещен через 300
км»)
с указанием запаса хода в км или милях.
Счетчики пробега
Информация об общем пробеге и пробеге за
поездк у отображается в течение 30 сек унд
при вык лючении зажигания, открывании двери
водителя и закрывании/открывании автомобиля.
В заграничной поездке может возникну ть
необходимость изменить единицу измерения
расстояния: скорость движения должна
измеряться в единицах, официально
принятых в стране (в км/ч или миль/ч). Замена
единиц осуществляется на неподвижном
автомобиле при помощи меню настроек
систем на дисплее.
1
Бортовые приборы

28
Счетчик общего пробега
Этот счетчик измеряет расстояние, пройденное
автомобилем с момента начала его эксплуатации.
Счетчик пробега за поездку
Этот счетчик слу жит для измерения расстояния,
пройденного с момента его установки водителем
на ноль.
F
В
ключите зажигание, нажмите и удерживайте
кнопк у вплоть до появления нулей.
Регулятор яркости подсветки
Слу жит для ручной рег улировки яркости подсветки
панели приборов и сенсорного экрана.
Работает только при вк люченных световых
приборах автомобиля.
Панель приборов
Вк лючите световые приборы и нажмите эту
кнопк у, чтобы изменить яркость подсветки панели
приборов, сенсорного экрана и освещения салона.
По достижении желаемого уровня отпустите кнопк у.
Сенсорный экран
F Нажмите на меню Автомобиль/Driving .
F В д анном меню выберите зак ладк у Vehicle
settings , затем Comfort lighting .
F

Н
астройте яркость подсветки (касается
только сенсорного экрана), нажимая на
кнопки « +» или « -».
Бортовой компьютер
Отображение информации о тек ущем пу ти
(расстояние, тек ущее потребление топлива,
среднее потребление топлива и т.
д.).
Индикация данных
С экраном дисплея 1и аудиосистемой:
С экраном дисплея 2 :
Бортовые приборы

29

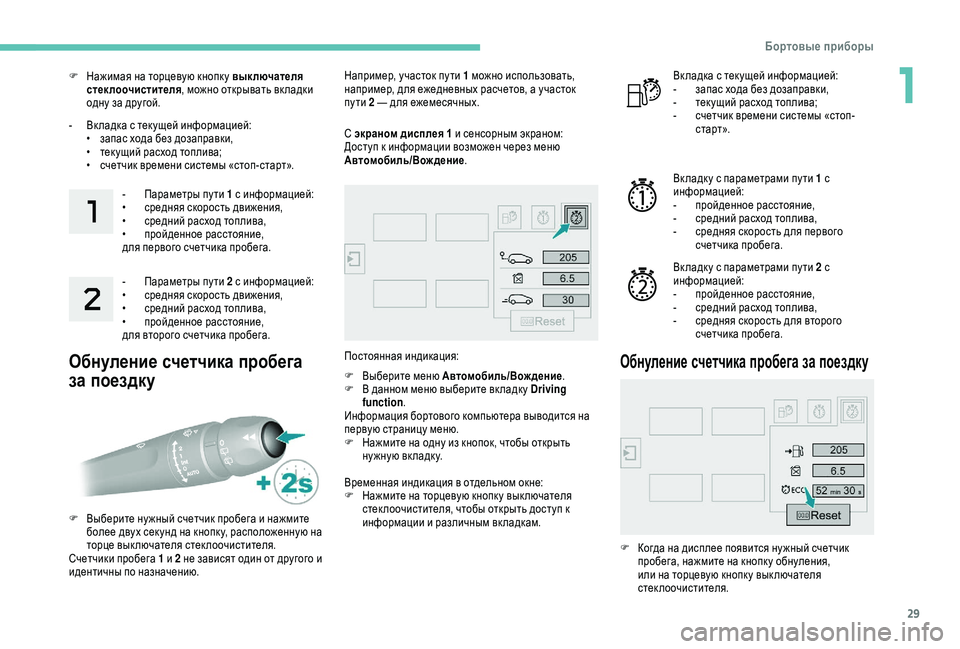

F Нажимая на торцевую кнопк у выключателя стеклоочистителя , можно открывать вк ладки
одну за другой.
-

В
к ладка с тек ущей информацией:
•

з
апас хода без дозаправки,
•

т
ек ущий расход топлива;
•

с
четчик времени системы «стоп-старт».-

П
араметры пу ти 1 с информацией:
•
с

редняя скорость движения,
•

с
редний расход топлива,
•

п
ройденное расстояние,
для первого счетчика пробега.
-

П
араметры пу ти 2 с информацией:
•
с

редняя скорость движения,
•

с
редний расход топлива,
•

п
ройденное расстояние,
для второго счетчика пробега.
Обнуление счетчика пробега
за поездку
Например, участок пу ти 1 можно использовать,
например, для ежедневных расчетов, а участок
пу ти 2 — для ежемесячных.
F

В

ыберите ну жный счетчик пробега и нажмите
более двух сек унд на кнопк у, расположенную на
торце выключателя стеклоочистителя.
Счетчики пробега 1 и 2 не зависят один от другого и
идентичны по назначению. С экраном дисплея 1 и сенсорным экраном:
Доступ к информации возможен через меню
Автомобиль/Вождение
.
Постоянная индикация:
F

В
ыберите меню Автомобиль/Вождение .
F

В д
анном меню выберите вк ладк у Driving
function .
Информация бортового компьютера выводится на
первую страницу меню.
F

Н
ажмите на одну из кнопок, чтобы открыть
нужную вкладку.
Временная индикация в отдельном окне:
F

Н
ажмите на торцевую кнопк у вык лючателя
стек лоочистителя, чтобы открыть доступ к
информации и различным вк ладкам. Вк ладка с тек ущей информацией:
-
з апас хода без дозаправки,
-

т
ек ущий расход топлива;
-

с
четчик времени системы «стоп-
с т а р т ».
Вк ладк у с параметрами пу ти 1 с
информацией:
-

п
ройденное расстояние,
-

с
редний расход топлива,
-

с
редняя скорость для первого
счетчика пробега.
Вк ладк у с параметрами пу ти 2 с
информацией:
-

п
ройденное расстояние,
-

с
редний расход топлива,
-

с
редняя скорость для второго
счетчика пробега.
Обнуление счетчика пробега за поездку
F Когда на дисплее появится ну жный счетчик пробега, нажмите на кнопк у обнуления,
или на торцевую кнопк у вык лючателя
стеклоочистителя.
1
;hjlh\u_ijb[hju

30

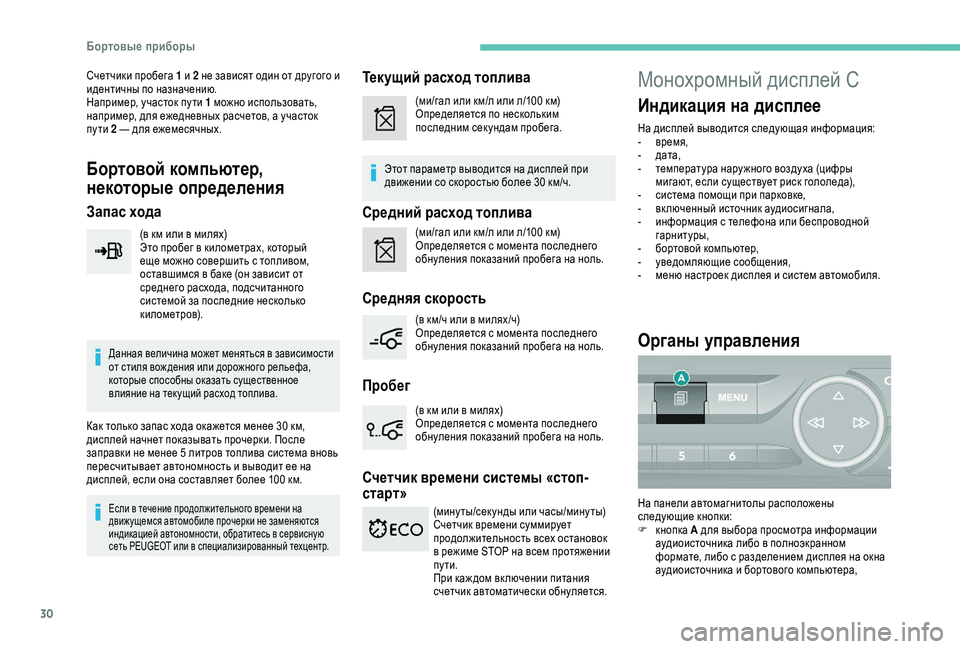

Счетчики пробега 1 и 2 не зависят один от другого и
идентичны по назначению.
Например, участок пу ти 1
можно использовать,
например, для ежедневных расчетов, а участок
пу ти 2 — для ежемесячных.
Бортовой компьютер,
некоторые определения
Запас хода
(в км или в милях)
Это пробег в километрах, который
еще можно совершить с топливом,
оставшимся в баке (он зависит от
среднего расхода, подсчитанного
системой за последние несколько
километров).
Данная величина может меняться в зависимости
от стиля вож дения или дорожного рельефа,
которые способны оказать существенное
влияние на тек ущий расход топлива.
Как только запас хода окажется менее 30 км,
д исплей начнет показывать прочерки. После
заправки не менее 5
литров топлива система вновь
пересчитывает автономность и выводит ее на
дисплей, если она составляет более 100
км.
Если в течение продолжительного времени на
движущемся автомобиле прочерки не заменяются
индикацией автономности, обратитесь в сервисную
сеть PEUGEOT или в специализированный техцентр.
Текущий расход топлива
(ми/гал или км/л или л/100 км)
О пределяется по нескольким
последним сек ундам пробега.
Этот параметр выводится на дисплей при
движении со скоростью более 30
км/ч.
Средний расход топлива
(ми/гал или км/л или л/100 км)
О пределяется с момента последнего
обнуления показаний пробега на ноль.
Средняя скорость
(в км/ч или в милях /ч)
Определяется с момента последнего
обнуления показаний пробега на ноль.
Пробег
(в км или в милях)
Определяется с момента последнего
обнуления показаний пробега на ноль.
Счетчик времени системы «стоп-
старт»
(минуты/секунды или часы/минуты)
Счетчик времени суммирует
продолжительность всех остановок
в режиме STOP на всем протяжении
пути.
При каж дом вк лючении питания
счетчик автоматически обнуляется.
Монохромный дисплей C
Индикация на дисплее
На дисплей выводится следующая информация:
- в ремя,
-

д
ата,
-

т
емпература нару жного воздуха (цифры
мигают, если существует риск гололеда),
-

с
истема помощи при парковке,
-
в

ключенный источник аудиосигнала,
-

и
нформация с телефона или беспроводной
гарнитуры,
-

б
ортовой компьютер,
-
у

ведомляющие сообщения,
-

м
еню настроек дисплея и систем автомобиля.
Органы управления
На панели автомагнитолы расположены
следующие кнопки:
F
к
нопка А для выбора просмотра информации
аудиоисточника либо в полноэкранном
формате, либо с разделением дисплея на окна
аудиоисточника и бортового компьютера,
Бортовые приборы
