2018 Peugeot 308 Инструкция по эксплуатации (in Russian)

207
Фары ближнего света (на моделях с
галогенными фарами)Фары дальнего света (на моделях с
галогенными фарами)
Будьте осторожны, не обожгитесь: зона за
правой фарой может сильно нагреваться (там
расположены горячие патрубки).
F

С

нимите защитный пластиковый кожух, потянув
для этого за язычок фиксатора.
F

О

тсоедините от лампы разъем электрожг у та.
F

С

нимите две пру жины (нажмите и потяните
нару ж у).
F

В

ытяните лампу и замените ее.
Сборка производится в обратном порядке. F

С
нимите защитный пластиковый кожух, потянув
для этого за язычок фиксатора.
F

П
оверните разъем с лампой кверху на 1/4
оборота.
F

В
ытяните лампу и замените ее.
Сборка производится в обратном порядке.
Противотуманные фонари (кроме
модификацй линии GT/GT).
F Снимите декоративный элемент, потянув верхнюю часть (за выемк у).
F

О
тверните оба винта, чтобы извлечь блок из
гнезда.
8
В случае неисправности

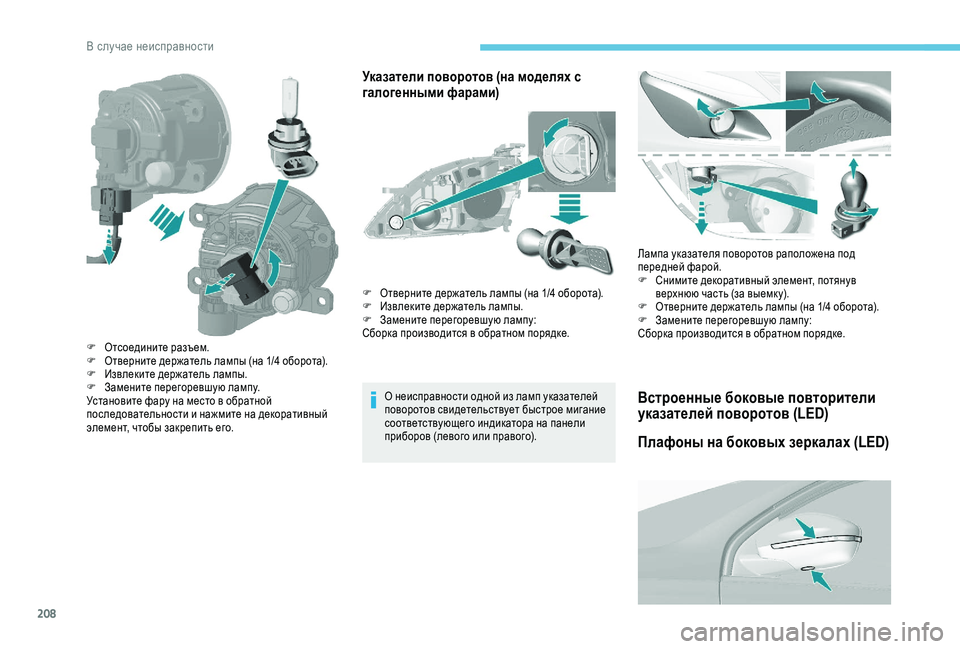

208
Указатели поворотов (на моделях с
галогенными фарами)
О неисправности одной из ламп указателей
поворотов свидетельствует быстрое мигание
соответствующего индикатора на панели
приборов (левого или правого).Лампа указателя поворотов раположена под
передней фарой.
F

С
нимите декоративный элемент, потянув
верхнюю часть (за выемк у).
F
О
тверните держатель лампы (на 1/4 оборота).
F
З
амените перегоревшую лампу:
Сборка производится в обратном порядке.Встроенные боковые повторители
указателей поворотов (LED)
Плафоны на боковых зеркалах (LED)
F Отсоедините разъем.
F О тверните держатель лампы (на 1/4 оборота).
F

И
звлеките держатель лампы.
F

З
амените перегоревшую лампу.
Установите фару на место в обратной
последовательности и нажмите на декоративный
элемент, чтобы закрепить его. F

О
тверните держатель лампы (на 1/4 оборота).
F
И
звлеките держатель лампы.
F
З
амените перегоревшую лампу:
Сборка производится в обратном порядке.
В случае неисправности

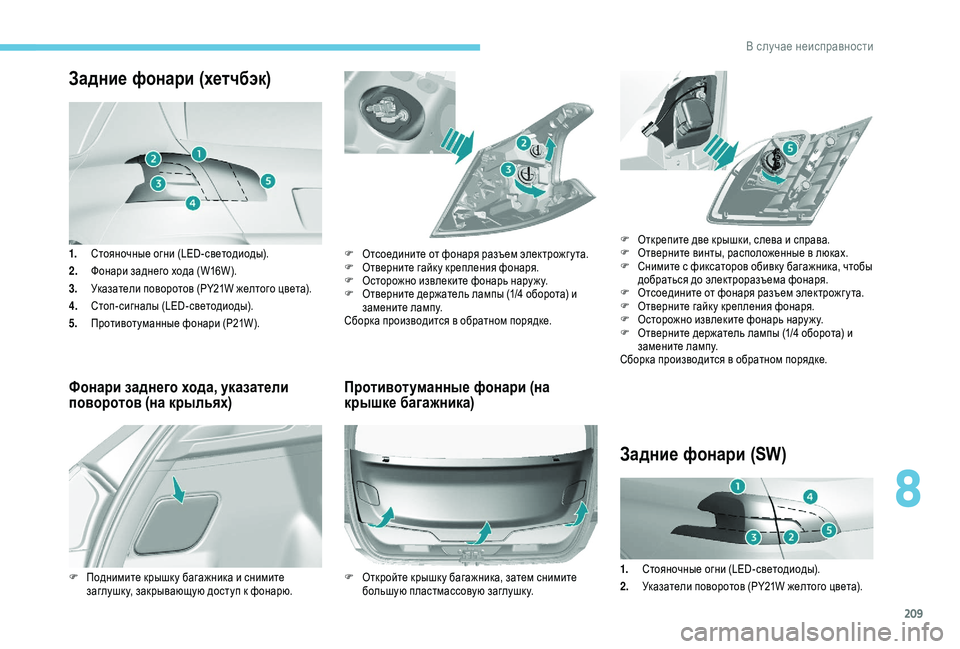

209
Задние фонари (хетчбэк)
1.Стояночные огни (LED-светодиоды).
2. Фонари заднего хода (W16W).
3. Указатели поворотов (PY21W желтого цвета).
4. Стоп-сигналы (LED-светодиоды).
5. Противотуманные фонари (P21W).
Фонари заднего хода, указатели
поворотов (на крыльях) Противотуманные фонари (на
крышке багажника)
F Поднимите крышк у багажника и снимите
заглушк у, закрывающую доступ к фонарю. F

О
тсоедините от фонаря разъем электрожг у та.
F
О
тверните гайк у крепления фонаря.
F
О
сторожно извлеките фонарь нару жу.
F
О
тверните держатель лампы (1/4 оборота) и
замените лампу.
Сборка производится в обратном порядке.
F О ткройте крышк у багажника, затем снимите
большую пластмассовую заглушк у.
Задние фонари (SW)
F Открепите две крышки, слева и справа.
F О тверните винты, расположенные в люках.
F

С
нимите с фиксаторов обивк у багажника, чтобы
добраться до электроразъема фонаря.
F

О
тсоедините от фонаря разъем электрожг у та.
F

О
тверните гайк у крепления фонаря.
F

О
сторожно извлеките фонарь нару жу.
F

О
тверните держатель лампы (1/4 оборота) и
замените лампу.
Сборка производится в обратном порядке.
1. Стояночные огни (LED-светодиоды).
2. Указатели поворотов (PY21W желтого цвета).
8
В случае неисправности

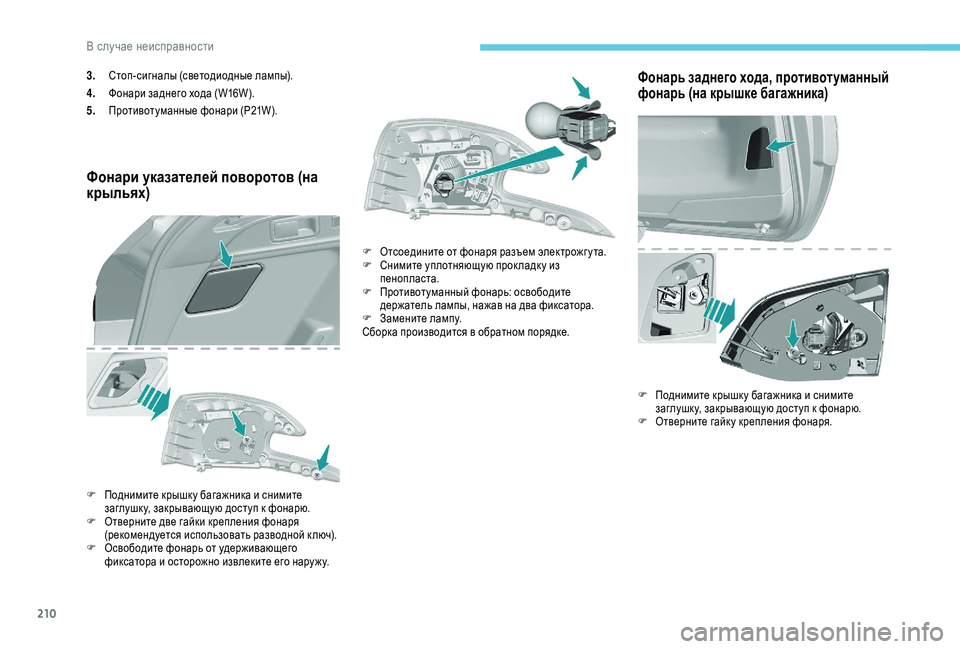

210
3.Стоп-сигналы (светодиодные лампы).
4. Фонари заднего хода (W16W).
5. Противотуманные фонари (P21W).
Фонари указателей поворотов (на
крыльях)
F Поднимите крышк у багажника и снимите
заглушк у, закрывающую доступ к фонарю.
F

О
тверните две гайки крепления фонаря
(рекомендуется использовать разводной к люч).
F

О
свободите фонарь от удерживающего
фиксатора и осторожно извлеките его нару жу. F

О
тсоедините от фонаря разъем электрожг у та.
F
С
нимите уплотняющую прок ладк у из
пенопласта.
F
П
ротивотуманный фонарь: освободите
держатель лампы, нажав на два фиксатора.
F
З
амените лампу.
Сборка производится в обратном порядке.
Фонарь заднего хода, противотуманный
фонарь (на крышке багажника)
F Поднимите крышк у багажника и снимите заглушк у, закрывающую доступ к фонарю.
F

О
тверните гайк у крепления фонаря.
В случае неисправности

211
Верхний стоп- сигнал (LED)
F Осторожно извлеките фонарь нару жу.
F О тсоедините от фонаря разъем электрожг у та.
F

П
ротивотуманный фонарь: освободите плату с
лампами, нажав на два фиксатора, и замените
л а м п у.
F

Ф
онарь заднего хода: поверните на четверть
оборота патрон с лампой и замените ее.
Сборка производится в обратном порядке.
Замена фонарей подсветки
номерного знака (W5W)
F Вставьте отвертк у в один из вырезов
рассеивателя.
F

П
ротолкните его нару жу, чтобы открепить.
F

С
нимите рассеиватель.
F

З
амените перегоревшую лампу:
При установке на место, нажмите на рассеиватель,
чтобы он встал на фиксаторы.
Замена предохранителя
Доступ к инструментам
Пинцет для извлечения предохранителей
находится на вну тренней стороне крышки
салонного блока предохранителей.
F

С
нимите крышк у с фиксаторов, потянув ее за
верхнюю часть слева, затем справа.
F

С
нимите крышк у полностью.
F

Д
останьте пинцет, закрепленный на обратной
стороне крышки.
8
В случае неисправности

212
Замена предохранителя
Перед заменой сгоревшего предохранителя
необходимо:
F
в
ыяснить и устранить причину неисправности,
F

в
ыключить все потребители электроэнергии,
F

о
беспечить неподвижность автомобиля и
выключить зажигание,
F

о
пределить сгоревший предохранитель по
таблицам соответствия и схемам электрических
соединений.
Для замены предохранителя необходимо:
F

и
звлечь его специальным пинцетом и
проверить на нем состояние плавкого
элемента.
F

вс
егда заменять сгоревший предохранитель
новым точно такого же номинала (такого же
цвета); ненадлежащий номинал может повлечь
сбои в работе (и риск возгорания).
Если новый предохранитель перегорит вскоре
после замены, проверьте исправность бортового
электрооборудования в сервисной сети PEUGEOT
или в специализированном техцентре. Замена предохранителя, отсутствующего
в таблице соответствия напротив, может
повлечь за собой серьезную неисправность
автомобиля. Обратитесь в сервисную сеть
PEUGEOT или в специализированный
техцентр.
Установка электрической аппаратуры
Электросистема данного автомобиля
предназначена для работы со стандартным
или дополнительным оборудованием.
Перед установкой в автомобиль другого
электрического оборудования или аппаратуры
необходимо связаться с сервисной сетью
PEUGEOT или специализированным
техцентром и проверить их совместимость.
PEUGEOT не принимает претензии и не
возмещает расходы, понесенные при
ремонте вашего автомобиля или для
устранения неисправностей, возникших
в результате установки дополнительного
оборудования, которое не входит в комплект
и не рекомендовано PEUGEOT и не было
установлено в соответствии с техническими
условиями, в частности, когда общее
потребление тока всего подк люченного
дополнительного оборудования превышает
10
миллиампер.
Исправный
Сгоревший Пинцет
Блок электрических предохранителей
в приборной панели
Блок предохранителей расположен под панелью
приборов (с левой стороны).
Доступ к предохранителям
F Снимите крышк у с фиксаторов, потянув ее за
верхнюю часть слева, затем справа.
В случае неисправности

213
Таблица предохранителей
Предохранитель№Номинальный ток(A) Защищаемая цепь
F9 5Охранная сигнализация, вызовы срочной и технической помощи
F13 5Видеокамера заднего обзора и система помощи при парковке.
F15 15Розетка 12
В для внешних приборов.
F16 15Прикуриватель.
F17 15Аудиосистема.
F18 20Сенсорный экран, CD-плеер, аудиосистема и навигатор.
F19 5Датчик дож дя и света.
F20 5Подушки безопасности.
F21 5Панель приборов.
F22/F24 30Внутренние/внешние замки, передние и задние.
F23 5Лампа подсветки перчаточного ящика, косметическое зеркало,
передний и задний плафоны.
F25/F27 15Насос омывателя переднего и заднего стекол.
F26 15Звуковой сигнал.
F30 15Задний стеклоочиститель.
8
В случае неисправности

214
Блок предохранителей в
моторном отсеке
Этот блок предохранителей расположен в
моторном отсеке возле акк умуляторной батареи.
Доступ к предохранителямТаблица предохранителей
Предохранитель
№Номинальный ток(A) Защищаемая цепь
F13 5Интеллектуальный комму тационный блок.
F16 15Противотуманные фары.
F18 10Правая фара дальнего света.
F19 10Левая фара дальнего света.
F25 40Реле омывателя фар (доп. оборудование).
F27 25Интеллектуальный комму тационный блок.
F28 30Система очистки отработавших газов дизеля (AdBlue
®).
F29 30Электродвигатель очистителя ветрового стекла.
F30 80Свечи накаливания (на дизельных модификациях), дополнительный
программируемый обогрев (переоборудование), насос омывателя
фар.
F

С

нимите крышк у с фиксаторов.
F

З

амените предохранитель.
F

П

осле завершения работы тщательно закройте
крышк у блока предохранителей.
