2018 MAZDA MODEL MX-5 Užívateľská príručka (in Slovak)

Nevykonávajte úpravy podvozka vozidla:
Ak dôjde k zmene výšky alebo sklonu vozidla, systém SCBS R nemusí správne fungovať,
pretože nedokáže presne zisťovať prekážky.
Na ultrazvukový snímač (zadný) nepôsobte nadmernou silou:
Pri umývaní vozidla nepoužívajte prúd vysokotlakovej vody smerujúci na zadný ultrazvukový
snímač ani tento snímač príliš intenzívne nedrhnite. Okrem toho chráňte zadný nárazník
pri nakladaní a vykladaní predmetov do / z batožinového priestoru pred silnými údermi
a nárazmi. V opačnom prípade môže dôjsť k ovplyvneniu snímačov, ktoré nebudú schopné
správne zisťovať prekážky, čo by mohlo spôsobiť znemožnenie normálnej funkcie systému
SCBS R alebo, naopak, jeho zbytočné uvádzanie do činnosti.
UPOZORNENIE
¾Pri jazde v teréne po plochách porastených trávou odporúčame vypnúť systém SCBS R.
¾Na všetkých kolesách vždy používajte pneumatiky predpísanej veľkosti od rovnakého
výrobcu, ktoré sú rovnakej značky a majú rovnakú vzorku. Navyše nepoužívajte na
rovnakom vozidle pneumatiky s výrazne rozdielnym opotrebovaním. Inak systém SCBS R
nemusí fungovať normálne.
¾Ak je na zadných ultrazvukových snímačoch prichytený ľad alebo sneh, môžu v závislosti
od podmienok tieto snímače stratiť svoju schopnosť správne detegovať prekážky. V takých
prípadoch môže dôjsť k strate schopnosti systému vykonávať jeho kontrolné funkcie. Vždy
choďte opatrne a venujte pozornosť situácii za vozidlom.
POZNÁMKA
•Postavenie vozidla sa mení v závislosti od ovládania plynového pedála, brzdového pedála
a volantu, þo by zárove
 mohlo s
"ažova
" rozpoznávanie prekážok systémom alebo,
naopak, u
ahþova
" zbytoþné zis
"ovanie neprekážajúcich objektov. V takých prípadoch
nemusí SCBS R fungova
".
•Systém SCBS R bude fungova
" za nasledujúcich podmienok:
•Motor beží.
•Radiaca páka (pri vozidle s manuálnou prevodovkou) alebo voliaca páka (pri vozidle
s automatickou prevodovkou) je v polohe R (spiatoþka).
•Správa „Reverse Smart City Brake Support Malfunction (Porucha brzdového asistenta
Smart City pre prekážku vzadu)” sa nezobrazuje na multifunkþnom displeji.
•Rýchlos
" vozidla je medzi cca 2 a 8 km/h.
•Systém SCBS R nie je vypnutý.
•V systéme DSC nie je porucha.
Poþas jazdy
i-ACTIVSENSE
4-143

•Systém SCBS R využíva na svoju funkciu ultrazvukové snímaþe (zadné), ktoré zis
"ujú
prekážky za vozidlom tým, že vysielajú ultrazvukové vlny a potom prijímajú vracajúce sa
ultrazvukové vlny odrazené od prekážok.
•V nasledujúcich prípadoch nie sú ultrazvukové snímaþe (zadné) schopné zis
"ova
"
prekážky a systém SCBS R nemusí by
" funkþný.
•Výška prekážky je malá, ako je to napríklad pri nízkych stenách alebo pri nákladných
automobiloch s nízkou ložnou plochou.
•Výška prekážky je ve
ká, ako je to napríklad pri nákladných automobiloch s vysokou
ložnou plochou.
•Prekážka je malá.
•Prekážka je tenká, ako napríklad st
pik dopravnej znaþky.
•Prekážka je umiestnená v mieste od
ahlom od stredu vozidla.
•Zužujúci sa povrch prekážky nie je orientovaný zvislo vzh
adom na vozidlo.
•Prekážka je mäkká, ako napríklad visiaci záves alebo sneh prichytený na vozidle.
•Prekážka je nepravidelného tvaru.
•Prekážka je extrémne blízko.
•V nasledujúcich prípadoch nie sú ultrazvukové snímaþe (zadné) schopné zis
"ova
"
prekážky správne a systém SCBS R nemusí by
" funkþný.
•K zadnému nárazníku je v blízkosti ultrazvukového snímaþe prichytený cudzí predmet.
•Došlo k prudkému otoþeniu volantom alebo bol zošliapnutý brzdový alebo plynový
pedál.
•V blízkosti jednej prekážky sa nachádza
alšia prekážka.
•Za zlého poþasia, ako napríklad za daž
a, hmly alebo sneženia.
•Vysoká alebo nízka vlhkos
" vzduchu.
•Vysoké alebo nízke teploty.
•Silný vietor.
•Jazdná dráha nie je plochá.
•V batožinovom priestore alebo na zadnom sedadle je naložený
"ažký náklad.
•V blízkosti zadného ultrazvukového snímaþa sú nainštalované nevhodné predmety, ako
napríklad bezdrôtová anténa, hmlové svetlo alebo osvetlená registraþná znaþka.
•Došlo k odchýleniu správnej orientácie zadného ultrazvukového snímaþa, ktoré bolo
spôsobené napríklad zrážkou.
•Vozidlo je nepriaznivo ovplyv
ované inými zvukovými vlnami, ako napríklad klaksónom,
hlukom motora alebo ultrazvukovým snímaþom iného vozidla.
Poþas jazdy
i-ACTIVSENSE
4-144

•V nasledujúcich prípadoch môžu ultrazvukové snímaþe (zadné) nesprávne identifikova
"
objekty ako cie
ové prekážky a tým uvádza
" do þinnosti systém SCBS R.
•Jazda v úseku so strmým stúpaním alebo klesaním.
•Blokovanie kolies.
•Visiace závesy, st
piky brán, ako napríklad mýtnych brán, a závory železniþných
prejazdov.
•Pri jazde v blízkosti objektov, akými sú napríklad lístie, zábrany, vozidlá, steny a ploty
usporiadané pozd
ž cesty.
•Pri prejazde terénom v oblastiach s vysokou trávou alebo porastom.
•Pri prejazde nízkymi bránami, úzkymi bránami, umývacími linkami a tunelmi.
•Je nainštalované
"ažné zariadenie alebo pripojený príves.
•(Manuálna prevodovka)
Ak je vozidlo zastavené následkom aktivácie brzdového asistenta Smart City (SCBS)
a pritom nie je zošliapnutý pedál spojky, vypne sa motor.
•Ak je systém v þinnosti, používate
 je o tom uvedomený multifunkþným informaþným
displejom.
•Varovná indikácia Brzdového asistenta Smart City (SCBS) (žltá) sa rozsvieti, ke
 je
v systéme porucha.
Pozrite Varovné indikácie / Varovné kontrolky na strane 4-38.
Poþas jazdy
i-ACTIVSENSE
4-145

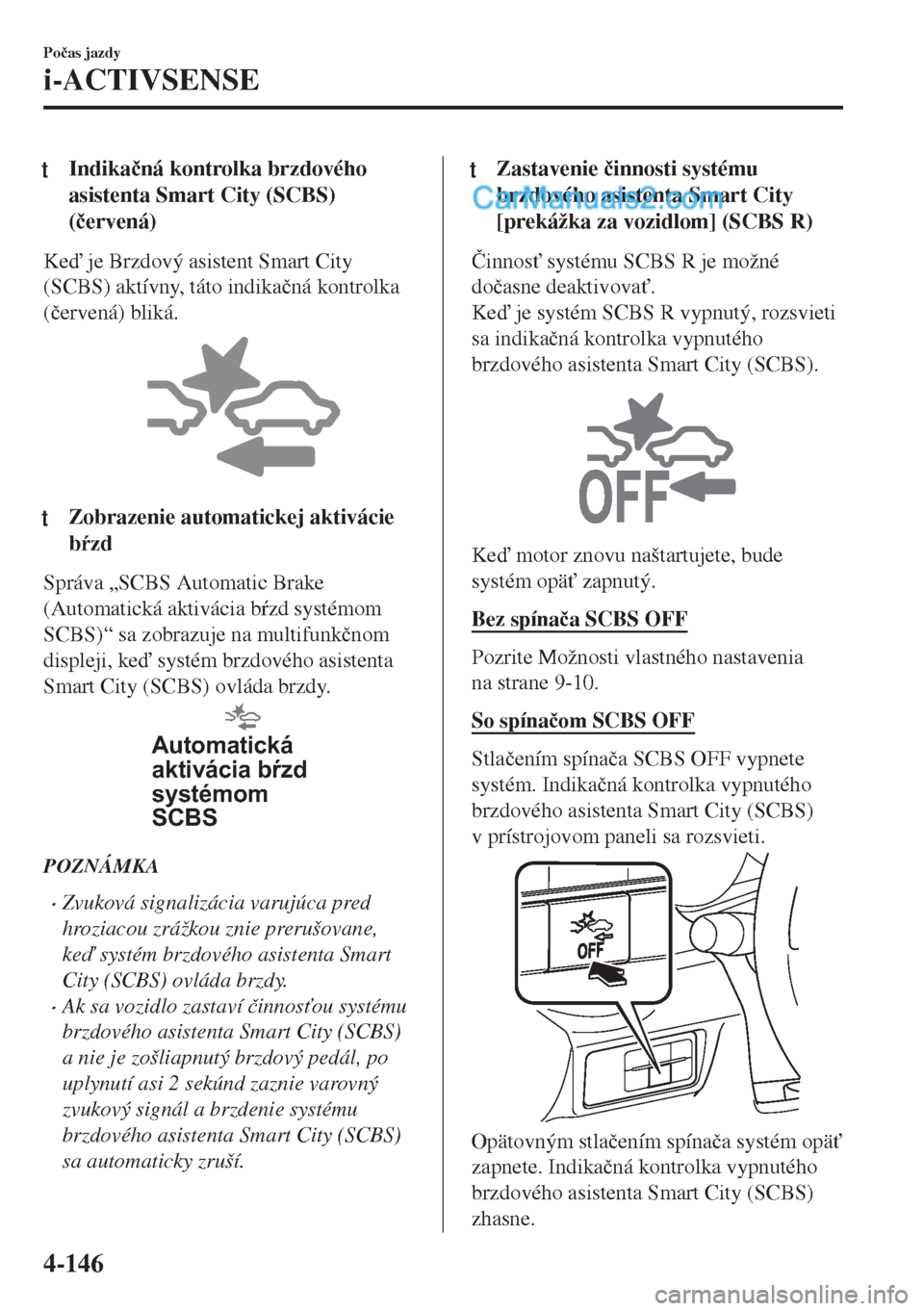

tIndikaþná kontrolka brzdového
asistenta Smart City (SCBS)
(þervená)
Ke
 je Brzdový asistent Smart City
(SCBS) aktívny, táto indikaþná kontrolka
(þervená) bliká.
tZobrazenie automatickej aktivácie
b
zd
Správa „SCBS Automatic Brake
(Automatická aktivácia b
zd systémom
SCBS)“ sa zobrazuje na multifunkþnom
displeji, ke
 systém brzdového asistenta
Smart City (SCBS) ovláda brzdy.
Automatická
aktivácia bŕzd
systémom
SCBS
POZNÁMKA
•Zvuková signalizácia varujúca pred
hroziacou zrážkou znie prerušovane,
ke
 systém brzdového asistenta Smart
City (SCBS) ovláda brzdy.
•Ak sa vozidlo zastaví þinnos
"ou systému
brzdového asistenta Smart City (SCBS)
a nie je zošliapnutý brzdový pedál, po
uplynutí asi 2 sekúnd zaznie varovný
zvukový signál a brzdenie systému
brzdového asistenta Smart City (SCBS)
sa automaticky zruší.
tZastavenie þinnosti systému
brzdového asistenta Smart City
[prekážka za vozidlom] (SCBS R)
ýinnos
" systému SCBS R je možné
doþasne deaktivova
".
Ke
 je systém SCBS R vypnutý, rozsvieti
sa indikaþná kontrolka vypnutého
brzdového asistenta Smart City (SCBS).
Ke
 motor znovu naštartujete, bude
systém opä
" zapnutý.
Bez spínaþa SCBS OFF
Pozrite Možnosti vlastného nastavenia
na strane 9-10.
So spínaþom SCBS OFF
Stlaþením spínaþa SCBS OFF vypnete
systém. Indikaþná kontrolka vypnutého
brzdového asistenta Smart City (SCBS)
v prístrojovom paneli sa rozsvieti.
Opätovným stlaþením spínaþa systém opä
"
zapnete. Indikaþná kontrolka vypnutého
brzdového asistenta Smart City (SCBS)
zhasne.
Poþas jazdy
i-ACTIVSENSE
4-146

Predná snímacia kamera (FSC)*
Vaše vozidlo je vybavené prednou snímacou kamerou (FSC). Predná snímacia kamera
(FSC) je umiestnená v blízkosti vnútorného spätného zrkadla a používajú ju nasledujúce
systémy.
•Adaptívne LED svetlomety (ALH)
•Upozornenie pri zistení straty bdelosti vodiþa (DAA)
•Systém varovania pred opustením jazdného pruhu (LDWS)
•Systém rozpoznávania dopravných znaþiek (TSR)
•Pokroþilý brzdový asistent Smart City (pokroþilý SCBS)
•Brzdový asistent Smart City [prekážka pred vozidlom] (SCBS F)
Predná snímacia kamera (FSC)
Predná snímacia kamera (FSC) urþuje podmienky pred vozidlom pri jazde v noci a deteguje
jazdné pruhy. Vzdialenos
", na ktorú je predná snímacia kamera (FSC) schopná detegova
"
objekty, sa líši v závislosti od okolitých podmienok.
VA R OVA N I E
Nevykonávajte úpravy podvozka vozidla:
Ak by ste zmenili výšku alebo sklon vozidla, systém by nemusel byť schopný správne
detegovať vozidlá vpredu. Výsledkom by bolo, že by systém nefungoval normálne alebo by
fungoval chybne, čo by mohlo viesť k závažnej nehode.
Poþas jazdy
i-ACTIVSENSE
*Niektoré modely.4-147

UPOZORNENIE
¾Na čelné sklo nemontujte príslušenstvo, nelepte nálepky ani fólie do blízkosti prednej
snímacej kamery (FSC).
Ak sa pred objektívom prednej snímacej kamery (FSC) nachádza prekážka, spôsobí
nesprávnu činnosť systému. V dôsledku toho nemusia jednotlivé systémy fungovať
normálne, čo by mohlo spôsobiť neočakávanú nehodu.
¾Prednú snímaciu kameru (FSC) nerozoberajte ani nepozmeňujte.
Rozobratie alebo pozmenenie prednej snímacej kamery (FSC) spôsobí jej funkčnú poruchu
alebo chybnú funkciu. V dôsledku toho nemusia jednotlivé systémy fungovať normálne, čo
by mohlo spôsobiť neočakávanú nehodu.
¾Dodržujte nasledujúce pokyny, aby bola zaručená správna funkcia prednej snímacej
kamery (FSC).
¾Dávajte pozor, aby sa objektív prednej snímacej kamery (FSC) nepoškriabal a neznečistil.
¾Nedemontujte kryt prednej snímacej kamery (FSC).
¾Neklaďte na palubnú dosku predmety, ktoré odrážajú svetlo.
¾Vždy udržujte čelné sklo v blízkosti kamery v čistote, odstraňujte nečistoty i prípadné
zahmlenie. Použite vyhrievanie čelného skla na odstránenie jeho zahmlenia.
¾Poraďte sa s
kvalifikovanou opravovňou, odporúčame obrátiť sa na autorizovanú
opravovňu vozidiel Mazda, pokiaľ ide o čistenie vnútornej strany čelného skla v blízkosti
prednej snímacej kamery (FSC).
¾Pred vykonaním opravy prednej snímacej kamery (FSC) sa poraďte v kvalifikovanom
servise, odporúčame v autorizovanej opravovni vozidiel Mazda.
¾Predná snímacia kamera (FSC) je nainštalovaná na čelnom skle. Ak potrebujete čelné
sklo opraviť alebo vymeniť, poraďte sa v odbornom servise, odporúčame obrátiť sa na
autorizovaný servis vozidiel Mazda.
¾Pri čistení čelného skla nedovoľte, aby sa čistiace prostriedky dostali na objektív prednej
snímacej kamery (FSC). Tiež sa objektívu prednej snímacej kamery (FSC) nedotýkajte.
¾Pri vykonávaní akýchkoľvek opráv v blízkosti vnútorného spätného zrkadla sa poraďte s
kvalifikovaným servisom, odporúčame obrátiť sa na autorizovaný servis vozidiel Mazda.
¾O čistení objektívu kamery sa poraďte v kvalifikovanom servise, odporúčame
v autorizovanej opravovni vozidiel Mazda.
¾Vyhýbajte sa úderom alebo pôsobeniu prílišnej sily na prednú snímaciu kameru (FSC)
alebo oblasť okolo nej. Ak dôjde k silnému nárazu na prednú snímaciu kameru (FSC)
alebo pokiaľ sú v jej okolí praskliny alebo poškodenia spôsobené napr. odlietavajúcim
štrkom, prestaňte nasledujúce systémy používať a poraďte sa s odborným opravárom,
odporúčame autorizovaného opravára vozidiel Mazda.
¾Adaptívne LED svetlomety (ALH)
¾Systém varovania pred opustením jazdného pruhu (LDWS)
¾Upozornenie pri zistení straty bdelosti vodiča (DAA)
Poþas jazdy
i-ACTIVSENSE
4-148

¾Systém rozpoznávania dopravných značiek (TSR)
¾Pokročilý brzdový asistent Smart City (pokročilý SCBS)
¾Brzdový asistent Smart City [prekážka pred vozidlom] (SCBS F)
¾Smer, do ktorého je predná snímací kamera (FSC) namierená, bol nastavený veľmi
presne. Nemeňte inštalačnú polohu prednej snímacej kamery (FSC), ani ju nedemontujte.
V opačnom prípade by mohlo dôjsť k poškodeniu alebo poruche.
¾Na všetkých kolesách vždy používajte pneumatiky predpísanej veľkosti od rovnakého
výrobcu, ktoré sú rovnakej značky a majú rovnakú vzorku. Nepoužívajte ani pneumatiky
s výrazne rozdielnym stupňom opotrebovania na rovnakom vozidle, systém by nemusel
správne fungovať.
¾Predná snímacia kamera (FSC) zahŕňa aj funkciu detekcie znečisteného čelného skla
a informovania vodiča, avšak v závislosti od podmienok nemusí detegovať plastové
nákupné tašky, ľad alebo sneh na čelnom skle. V takých prípadoch systém nemôže presne
určiť vozidlo vpredu a nemusí byť schopný normálne fungovať. Vždy choďte opatrne
a sledujete vozovku pred vami.
POZNÁMKA
•V nasledujúcich prípadoch nie je predná snímacia kamera (FSC) schopná správne
zis
"ova
" cie
ové objekty, následkom þoho môže by
" znemožnená normálna funkcia
jednotlivých súvisiacich systémov.
•Vpredu idúce vozidlo má malú výšku.
•Idete rovnakou rýchlos
"ou ako vozidlo pred vami.
•Pri jazde v noci alebo pri prechádzaní tunelmi nie sú zapnuté svetlomety.
•V nasledujúcich prípadoch nemusí by
" predná snímacia kamera (FSC) schopná správne
zis
"ova
" cie
ové predmety.
•Za zlého poþasia, ako napríklad za daž
a, hmly alebo sneženia.
•Je používaný ostrekovaþ þelného skla alebo prší a neboli použité stieraþe.
•Na þelnom skle je
ad, hmla, sneh, dáž
, neþistoty alebo cudzí predmet ako napríklad
plastové vrecko.
•Nákladné automobily s nízkymi plošinami a vozidlá s extrémne nízkym þi vysokým
profilom.
•Pri jazde ved
a hladkých stien (vrátane plotov a pozd
žne pruhovaných stien).
•Koncové svetlá vpredu idúceho vozidla sú vypnuté.
•Vozidlo je mimo oblasti osvet
ovanej svetlometmi.
•Vozidlo prechádza ostrou zatáþkou alebo úsekom so strmým stúpaním þi klesaním.
•Pri vchádzaní do tunela alebo vychádzaní z tunela.
•Vozidlo je naklonené následkom naloženia
"ažkej batožiny.
•Pred vozidlom svieti silné svetlo (odrazené svetlo alebo svetlo dia
kových svetlometov
protiidúcich vozidiel).
•Vpredu idúce vozidlo je vybavené ve
kým poþtom svetelných zdrojov.
Poþas jazdy
i-ACTIVSENSE
4-149

•Ak nie je vpredu idúce vozidlo vybavené koncovými svetlami alebo má tieto koncové
svetlá v noci vypnuté.
•Na strešný nosiþ je naložený dlhý náklad a zakrýva prednú snímaciu kameru (FSC).
•Vo vzduchu sú výfukové plyny z vozidla pred vami, zvírený piesok, sneh, voda alebo
vodné pary z kanálu.
•Pri
"ahaní nefunkþného vozidla.
•Vozidlo je vybavené pneumatikami s významne rozdielnym opotrebovaním.
•Vozidlo ide v klesaní alebo po nerovnej vozovke.
•Na vozovke sú kaluže vody.
•Okolie je tmavé, ako napríklad v noci, v podveþer alebo skoro ráno alebo v tuneli þi
podzemnom parkovisku.
•Jas osvetlenia svetlometmi je obmedzený alebo oslabený kvôli zneþisteniu svetlometov
alebo vychýlenej optickej osi.
•Cie
ový objekt vstúpi do m
tveho uhla prednej snímacej kamery (FSC).
•Osoba alebo objekt náhle vstúpi do vozovky z obrubníka alebo sa objaví priamo pred
vami.
•Zmeníte jazdný pruh a priblížite sa k vozidlu pred sebou.
•Ke
 idete príliš blízko cie
ového objektu.
•Sú nasadené snehové re
"aze alebo náhradné koleso pre núdzové použitie.
•Vpredu idúce vozidlo má zvláštny tvar. Napríklad, vozidlo
"ahajúce obytný príves alebo
lo
 alebo prevážajúce iné vozidlo, ktorého predok smeruje dozadu.
•Ak predná snímacia kamera (FSC) nemôže normálne fungova
" kvôli osvetleniu zozadu
alebo hmle, funkcie systému súvisiace s prednou snímacou kamerou (FSC) sú doþasne
pozastavené a rozsvietia sa nasledujúce varovné kontrolky. Nejde však o poruchu.
•Varovná kontrolka adaptívnych LED svetlometov (ALH) (žltá)
•Varovná indikácia / varovná kontrolka systému varovania pred opustením jazdného
pruhu (LDWS)
•Varovná indikácia / varovná kontrolka brzdového asistenta Smart City (SCBS) (žltá)
•Ak predná snímacia kamera (FSC) nemôže normálne fungova
" kvôli abnormálne vysokým
teplotám, funkcie systému súvisiace s prednou snímacou kamerou (FSC) sú doþasne
pozastavené a rozsvietia sa nasledujúce varovné kontrolky. Nejde však o poruchu.
Ochla
te okolie prednej snímacej kamery (FSC), napríklad zapnutím klimatizácie.
•Varovná kontrolka adaptívnych LED svetlometov (ALH) (žltá)
•Varovná indikácia / varovná kontrolka systému varovania pred opustením jazdného
pruhu (LDWS)
•Varovná indikácia / varovná kontrolka brzdového asistenta Smart City (SCBS) (žltá)
Poþas jazdy
i-ACTIVSENSE
4-150
