Page 209 of 380

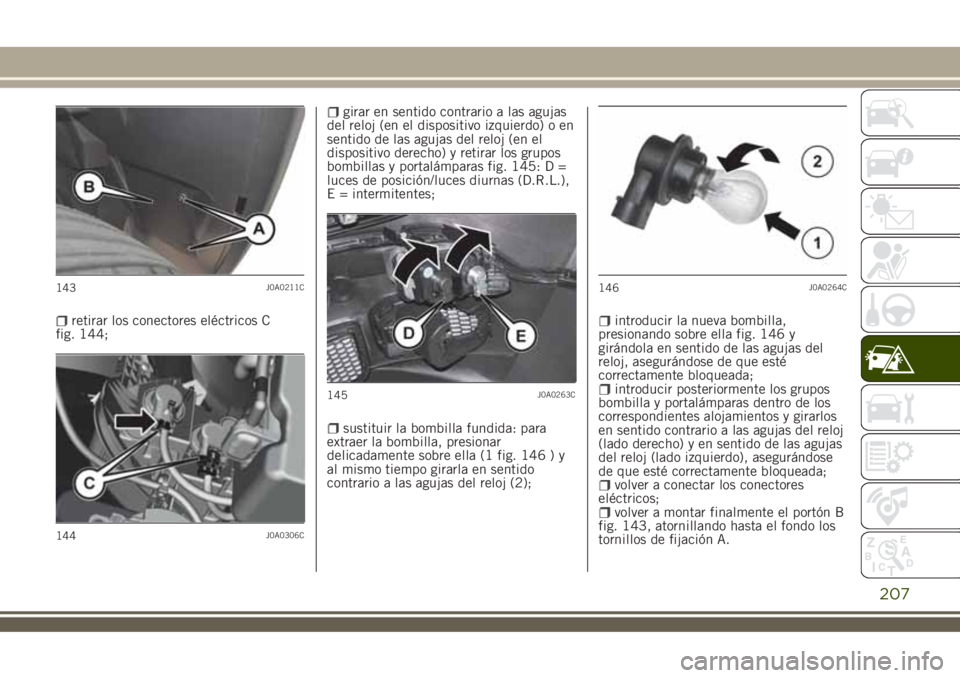

retirar los conectores eléctricos C
fig. 144;
girar en sentido contrario a las agujas
del reloj (en el dispositivo izquierdo) o en
sentido de las agujas del reloj (en el
dispositivo derecho) y retirar los grupos
bombillas y portalámparas fig. 145: D =
luces de posición/luces diurnas (D.R.L.),
E = intermitentes;
sustituir la bombilla fundida: para
extraer la bombilla, presionar
delicadamente sobre ella (1 fig. 146 ) y
al mismo tiempo girarla en sentido
contrario a las agujas del reloj (2);
introducir la nueva bombilla,
presionando sobre ella fig. 146 y
girándola en sentido de las agujas del
reloj, asegurándose de que esté
correctamente bloqueada;
introducir posteriormente los grupos
bombilla y portalámparas dentro de los
correspondientes alojamientos y girarlos
en sentido contrario a las agujas del reloj
(lado derecho) y en sentido de las agujas
del reloj (lado izquierdo), asegurándose
de que esté correctamente bloqueada;
volver a conectar los conectores
eléctricos;
volver a montar finalmente el portón B
fig. 143, atornillando hasta el fondo los
tornillos de fijación A.
143J0A0211C
144J0A0306C
145J0A0263C
146J0A0264C
207
Page 210 of 380

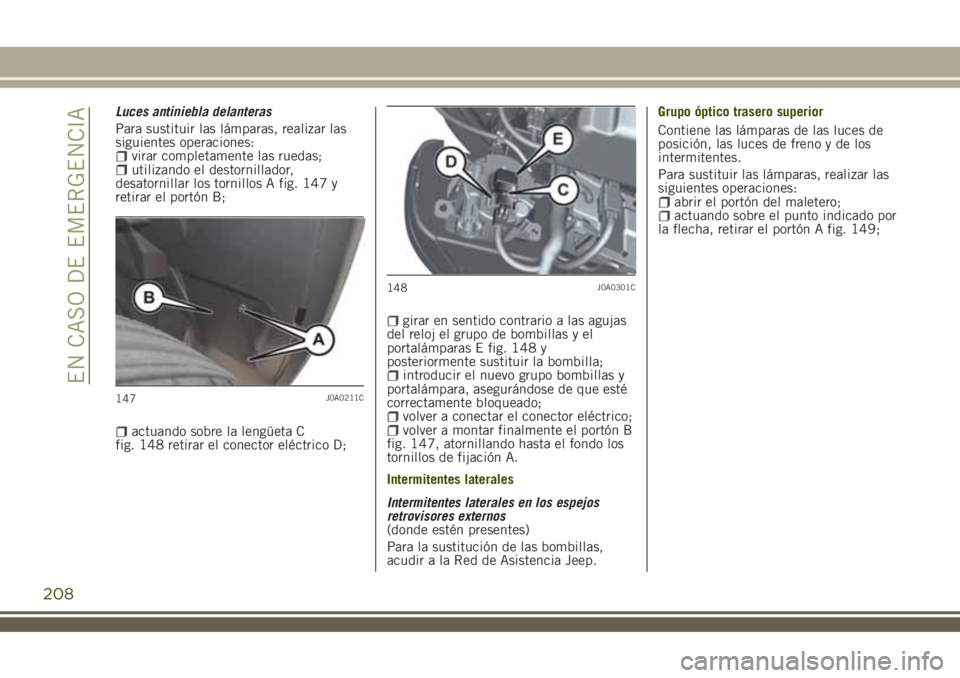

Luces antiniebla delanteras
Para sustituir las lámparas, realizar las
siguientes operaciones:
virar completamente las ruedas;utilizando el destornillador,
desatornillar los tornillos A fig. 147 y
retirar el portón B;
actuando sobre la lengüeta C
fig. 148 retirar el conector eléctrico D;
girar en sentido contrario a las agujas
del reloj el grupo de bombillas y el
portalámparas E fig. 148 y
posteriormente sustituir la bombilla;
introducir el nuevo grupo bombillas y
portalámpara, asegurándose de que esté
correctamente bloqueado;
volver a conectar el conector eléctrico;volver a montar finalmente el portón B
fig. 147, atornillando hasta el fondo los
tornillos de fijación A.
Intermitentes laterales
Intermitentes laterales en los espejos
retrovisores externos
(donde estén presentes)
Para la sustitución de las bombillas,
acudir a la Red de Asistencia Jeep.Grupo óptico trasero superior
Contiene las lámparas de las luces de
posición, las luces de freno y de los
intermitentes.
Para sustituir las lámparas, realizar las
siguientes operaciones:
abrir el portón del maletero;actuando sobre el punto indicado por
la flecha, retirar el portón A fig. 149;
147J0A0211C
148J0A0301C
208
EN CASO DE EMERGENCIA
Page 211 of 380

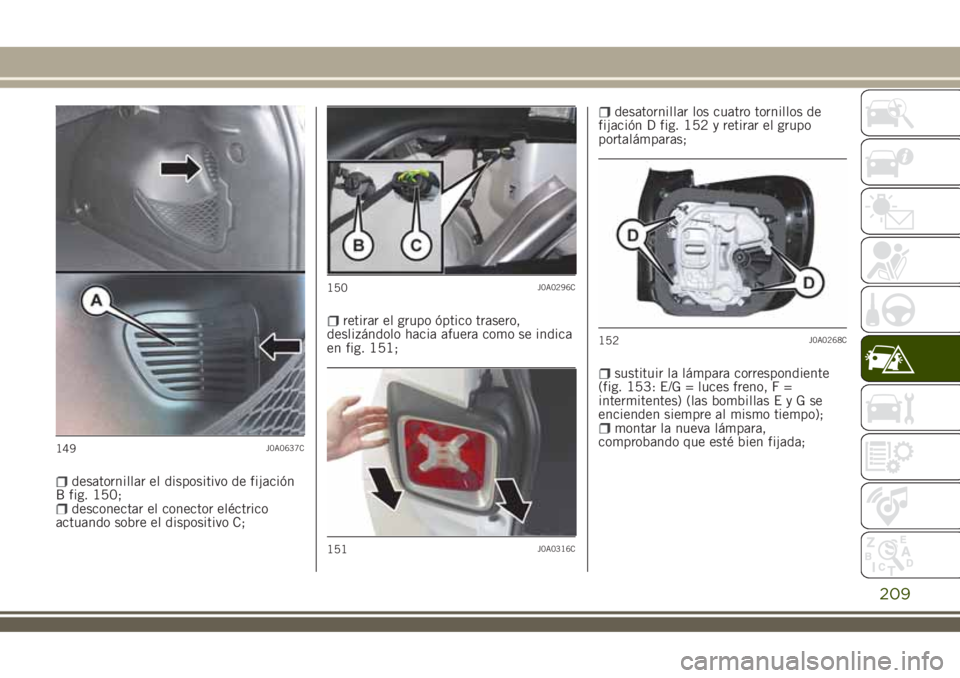

desatornillar el dispositivo de fijación
B fig. 150;
desconectar el conector eléctrico
actuando sobre el dispositivo C;
retirar el grupo óptico trasero,
deslizándolo hacia afuera como se indica
en fig. 151;
desatornillar los cuatro tornillos de
fijación D fig. 152 y retirar el grupo
portalámparas;
sustituir la lámpara correspondiente
(fig. 153: E/G = luces freno, F =
intermitentes) (las bombillasEyGse
encienden siempre al mismo tiempo);
montar la nueva lámpara,
comprobando que esté bien fijada;
149J0A0637C
150J0A0296C
151J0A0316C
152J0A0268C
209
Page 212 of 380

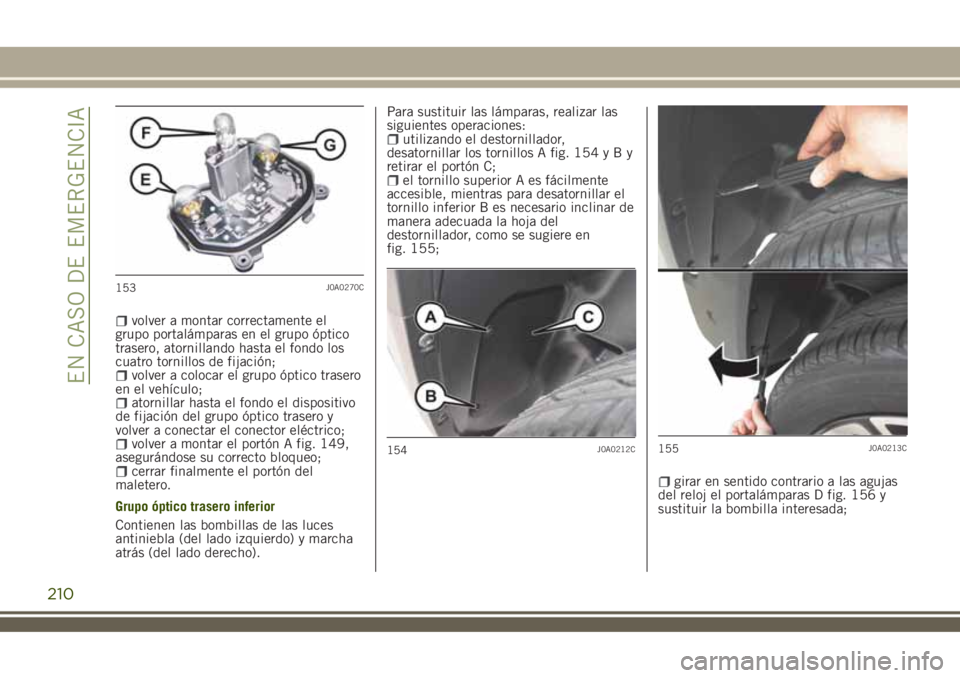

volver a montar correctamente el
grupo portalámparas en el grupo óptico
trasero, atornillando hasta el fondo los
cuatro tornillos de fijación;
volver a colocar el grupo óptico trasero
en el vehículo;
atornillar hasta el fondo el dispositivo
de fijación del grupo óptico trasero y
volver a conectar el conector eléctrico;
volver a montar el portón A fig. 149,
asegurándose su correcto bloqueo;
cerrar finalmente el portón del
maletero.
Grupo óptico trasero inferior
Contienen las bombillas de las luces
antiniebla (del lado izquierdo) y marcha
atrás (del lado derecho).Para sustituir las lámparas, realizar las
siguientes operaciones:
utilizando el destornillador,
desatornillar los tornillos A fig. 154yBy
retirar el portón C;
el tornillo superior A es fácilmente
accesible, mientras para desatornillar el
tornillo inferior B es necesario inclinar de
manera adecuada la hoja del
destornillador, como se sugiere en
fig. 155;
girar en sentido contrario a las agujas
del reloj el portalámparas D fig. 156 y
sustituir la bombilla interesada;
153J0A0270C
154J0A0212C155J0A0213C
210
EN CASO DE EMERGENCIA
Page 213 of 380

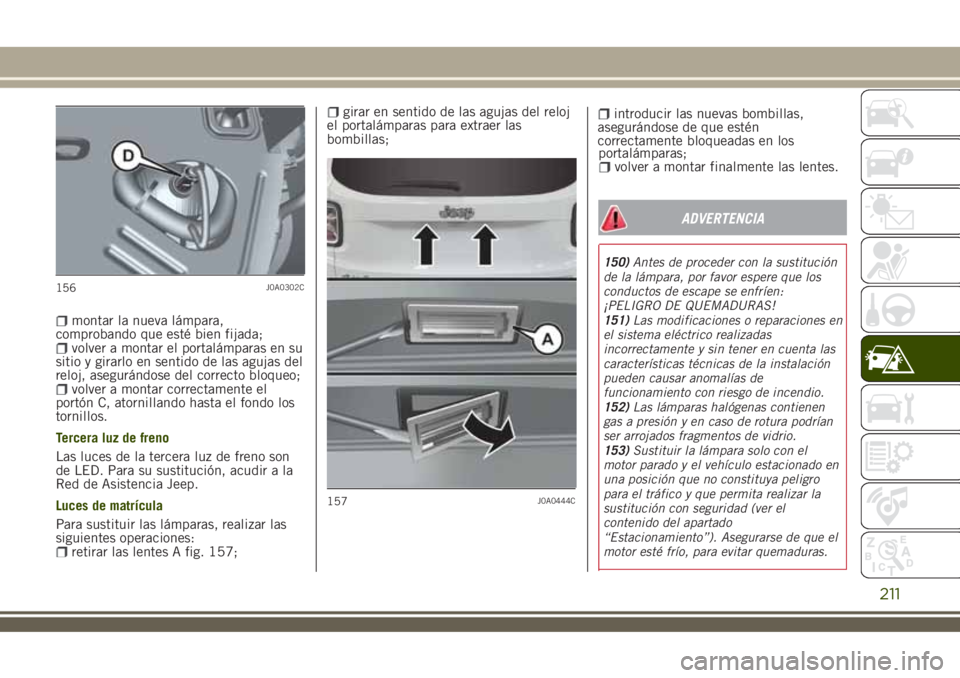

montar la nueva lámpara,
comprobando que esté bien fijada;
volver a montar el portalámparas en su
sitio y girarlo en sentido de las agujas del
reloj, asegurándose del correcto bloqueo;
volver a montar correctamente el
portón C, atornillando hasta el fondo los
tornillos.
Tercera luz de freno
Las luces de la tercera luz de freno son
de LED. Para su sustitución, acudir a la
Red de Asistencia Jeep.
Luces de matrícula
Para sustituir las lámparas, realizar las
siguientes operaciones:
retirar las lentes A fig. 157;
girar en sentido de las agujas del reloj
el portalámparas para extraer las
bombillas;introducir las nuevas bombillas,
asegurándose de que estén
correctamente bloqueadas en los
portalámparas;
volver a montar finalmente las lentes.
ADVERTENCIA
150)Antes de proceder con la sustitución
de la lámpara, por favor espere que los
conductos de escape se enfríen:
¡PELIGRO DE QUEMADURAS!
151)Las modificaciones o reparaciones en
el sistema eléctrico realizadas
incorrectamente y sin tener en cuenta las
características técnicas de la instalación
pueden causar anomalías de
funcionamiento con riesgo de incendio.
152)Las lámparas halógenas contienen
gas a presión y en caso de rotura podrían
ser arrojados fragmentos de vidrio.
153)Sustituir la lámpara solo con el
motor parado y el vehículo estacionado en
una posición que no constituya peligro
para el tráfico y que permita realizar la
sustitución con seguridad (ver el
contenido del apartado
“Estacionamiento”). Asegurarse de que el
motor esté frío, para evitar quemaduras.
156J0A0302C
157J0A0444C
211
Page 214 of 380

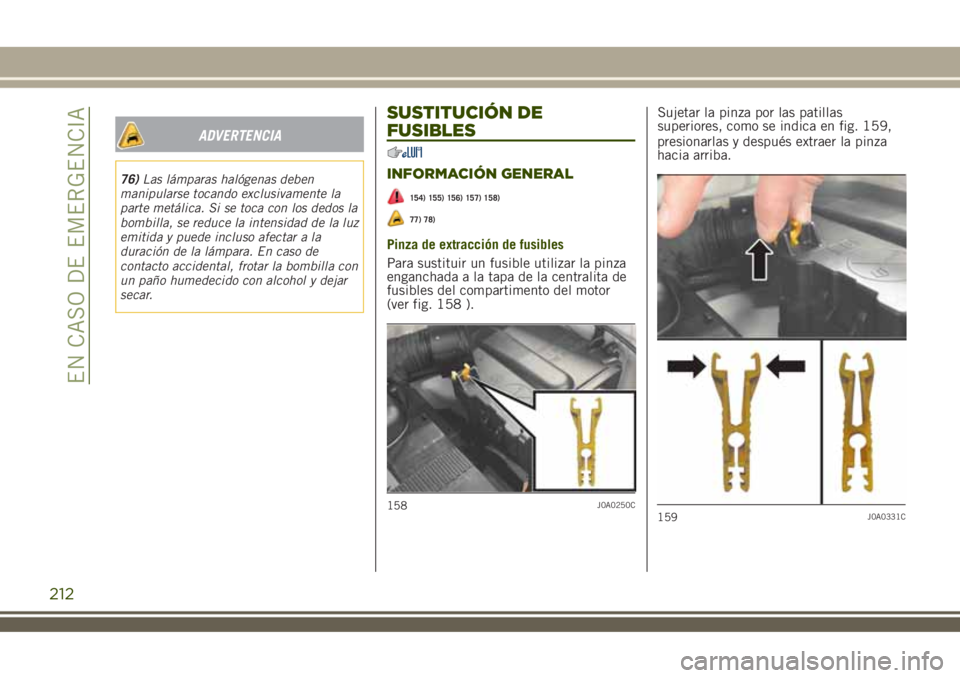

ADVERTENCIA
76)Las lámparas halógenas deben
manipularse tocando exclusivamente la
parte metálica. Si se toca con los dedos la
bombilla, se reduce la intensidad de la luz
emitida y puede incluso afectar a la
duración de la lámpara. En caso de
contacto accidental, frotar la bombilla con
un paño humedecido con alcohol y dejar
secar.
SUSTITUCIÓN DE
FUSIBLES
INFORMACIÓN GENERAL
154) 155) 156) 157) 158)
77) 78)
Pinza de extracción de fusibles
Para sustituir un fusible utilizar la pinza
enganchada a la tapa de la centralita de
fusibles del compartimento del motor
(ver fig. 158 ).Sujetar la pinza por las patillas
superiores, como se indica en fig. 159,
presionarlas y después extraer la pinza
hacia arriba.
158J0A0250C159J0A0331C
212
EN CASO DE EMERGENCIA
Page 215 of 380
tipos de fusibles presentes en el
vehículo:
A: fusible MINI;B: fusible J-CASE.
ACCESO A LOS FUSIBLES
Los fusibles se agrupan en cuatro
centralitas alojadas en el compartimento
del motor, debajo del salpicadero y en el
maletero.
Versiones GLP
Los componentes del sistema GLP están
protegidos por fusibles específicos. Para
su posible sustitución acudir a la Red de
Asistencia Jeep.
CENTRALITA DEL
COMPARTIMENTO DEL MOTOR
La centralita está situada al lado de la
batería fig. 161.
160J0A0686C
161J0A0117C
213

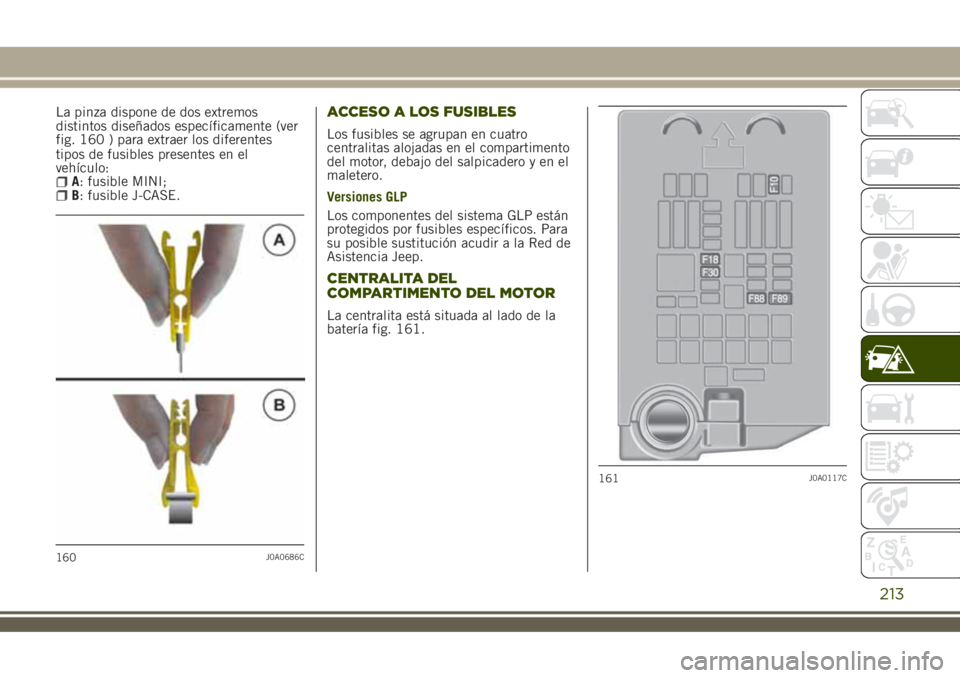

La pinza dispone de dos extremos
distintos diseñados específicamente (ver
fig. 160 ) para extraer los diferentes
Page 216 of 380

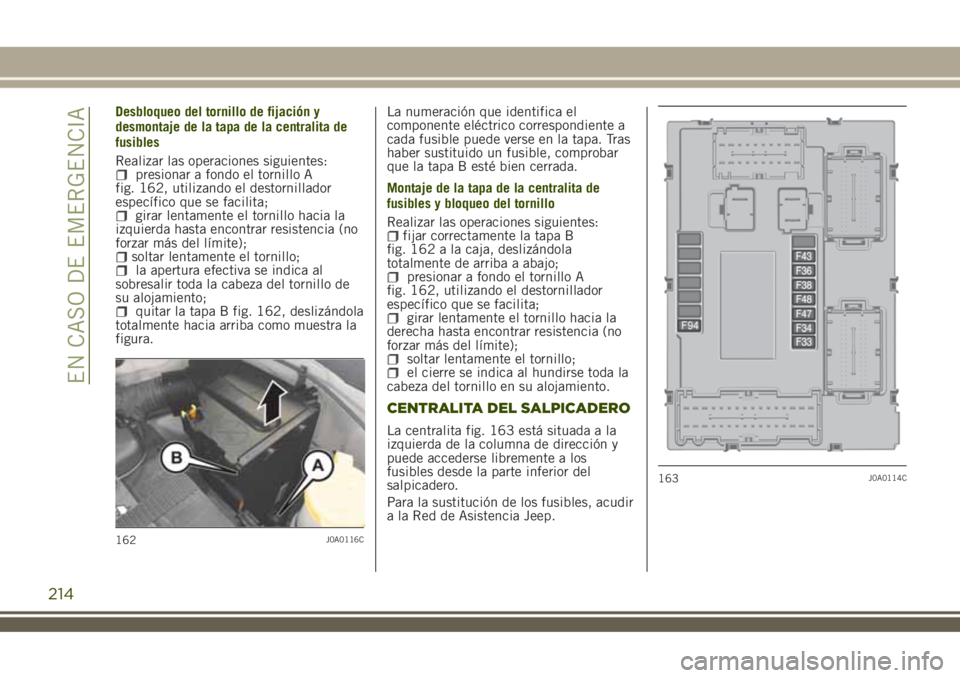

Desbloqueo del tornillo de fijación y
desmontaje de la tapa de la centralita de
fusibles
Realizar las operaciones siguientes:
presionar a fondo el tornillo A
fig. 162, utilizando el destornillador
específico que se facilita;
girar lentamente el tornillo hacia la
izquierda hasta encontrar resistencia (no
forzar más del límite);
soltar lentamente el tornillo;la apertura efectiva se indica al
sobresalir toda la cabeza del tornillo de
su alojamiento;
quitar la tapa B fig. 162, deslizándola
totalmente hacia arriba como muestra la
figura.La numeración que identifica el
componente eléctrico correspondiente a
cada fusible puede verse en la tapa. Tras
haber sustituido un fusible, comprobar
que la tapa B esté bien cerrada.
Montaje de la tapa de la centralita de
fusibles y bloqueo del tornillo
Realizar las operaciones siguientes:
fijar correctamente la tapa B
fig. 162 a la caja, deslizándola
totalmente de arriba a abajo;
presionar a fondo el tornillo A
fig. 162, utilizando el destornillador
específico que se facilita;
girar lentamente el tornillo hacia la
derecha hasta encontrar resistencia (no
forzar más del límite);
soltar lentamente el tornillo;el cierre se indica al hundirse toda la
cabeza del tornillo en su alojamiento.
CENTRALITA DEL SALPICADERO
La centralita fig. 163 está situada a la
izquierda de la columna de dirección y
puede accederse libremente a los
fusibles desde la parte inferior del
salpicadero.
Para la sustitución de los fusibles, acudir
a la Red de Asistencia Jeep.
162J0A0116C
163J0A0114C
214
EN CASO DE EMERGENCIA
