2018 JEEP RENEGADE Manual de Empleo y Cuidado (in Spanish)

MANTENIMIENTO DE LOS
CINTURONES DE SEGURIDAD
Para mantener los cinturones de
seguridad correctamente, leer
atentamente las siguientes indicaciones:
utilizar siempre los cinturones con la
cinta bien extendida, asegurarse de que
no esté retorcida y que pueda deslizarse
libremente sin obstáculos;
comprobar el funcionamiento del
cinturón de seguridad de la siguiente
manera: enganchar el cinturón de
seguridad y tirar de él con fuerza;
después de un accidente de cierta
importancia, sustituir el cinturón de
seguridad que haya estado abrochado,
aunque aparentemente no parezca
dañado. En cualquier caso, sustituir elcinturón de seguridad en caso de
activación de los pretensores;
evitar que los enrolladores se mojen:
un funcionamiento correcto sólo puede
garantizarse si no se filtra agua;
sustituir el cinturón de seguridad
cuando tenga marcas de desgaste o
cortes.
ADVERTENCIA
84)El pretensor se puede utilizar una sola
vez. Después de su activación, acudir a un
taller de la Red de Asistencia Jeep para
que lo sustituyan.
85)Está terminantemente prohibido
desmontar o alterar los componentes del
pretensor y del cinturón de seguridad.
Cualquier intervención deberá realizarla
personal cualificado y autorizado. Acudir
siempre a la Red de Asistencia Jeep.
86)Para asegurar la máxima protección,
el respaldo debe permanecer en posición
vertical, la espalda del ocupante debe
estar bien apoyada y el cinturón de
seguridad bien adherido al troncoyala
pelvis. Abrocharse siempre los cinturones
de seguridad, tanto los delanteros como
los traseros. Viajar sin los cinturones
abrochados aumenta el riesgo de lesiones
graves o de muerte en caso de impacto.87)Si el cinturón ha sido sometido a un
gran esfuerzo, por ejemplo a causa de un
accidente, se debe sustituir
completamente junto con los anclajes, los
tornillos de fijación de los mismos y el
pretensor; de hecho, aunque no presente
daños visibles, el cinturón podría haber
perdido sus propiedades de resistencia.
ADVERTENCIA
43)Las intervenciones que comporten
golpes, vibraciones o aumento de
temperatura (superior a 100°C/212°F y
con una duración máxima de 6 horas) en
la zona del pretensor pueden dañarlo o
activarlo. Acudir a la Red de Asistencia
Jeep en caso de que se tenga que realizar
alguna reparación en el mismo.
86J0A0150C
127

SISTEMAS DE
PROTECCIÓN PARA NIÑOS
SEGURIDAD DE LOS NIÑOS
DURANTE EL TRANSPORTE
88) 89) 90) 91)
Para una mayor protección en caso de
impacto, los ocupantes deben viajar
sentados y con los sistemas de sujeción
correspondientes, ¡incluidos recién
nacidos y niños! Esta norma es
obligatoria, de acuerdo con la directiva
2003/20/CE, en todos los países
miembro de la Unión Europea.
Los niños con estatura inferior a
1,50 metros y hasta 12 años de edad
deben protegerse con los dispositivos de
sujeción adecuados y deberían ir
sentados en las plazas traseras.
Las estadísticas sobre los accidentes
indican que los asientos traseros ofrecen
una mayor garantía de protección a los
niños.
Con respecto a los adultos, la cabeza de
los niños es proporcionalmente más
grande y pesada que el resto del cuerpo,
mientras que los músculos y la estructura
ósea no se han desarrollado del todo. Por
lo tanto es necesario, para una sujeción
correcta en caso de impacto, utilizar
sistemas diferentes de los cinturones delos adultos para reducir al mínimo el
riesgo de daños en caso de accidente,
frenada o una maniobra improvista.
Los niños tienen que sentarse de manera
segura y cómoda. Dependiendo de las
características de las sillas de coche
utilizadas, se recomienda mantener el
mayor tiempo posible (por lo menos
hasta los 3-4 años de edad) a los niños
en sillas de coche montadas en sentido
contrario al de la marcha, ya que esta
posición resulta ser la más segura en
caso de impacto.
La elección del dispositivo de sujeción
más adecuado a utilizar debe realizarse
en función del peso y estatura del niño.
Existen diferentes tipos de sistemas de
sujeción para niños que pueden fijarse al
vehículo mediante los cinturones de
seguridad o los anclajes ISOFIX/i-Size.
Se recomienda escoger siempre el
sistema de sujeción que mejor se adapte
al niño; para ello, se ruega consultar
siempre las Instrucciones de Uso que se
facilitan junto con la silla de coche para
estar seguros de que sea del tipo
adecuado al niño al que está destinada.
En Europa las características de los
sistemas de sujeción para niños están
reglamentadas por la norma ECE-R44,
que los divide en cinco grupos de peso:
Grupo Franjas de peso
Grupo 0hasta 10 kg de
peso
Grupo 0+hasta 13 kg de
peso
Grupo 1 9-18 kg de peso
Grupo 2 15 - 25 kg de peso
Grupo 3 22-36 kg de peso
A la norma ECE-R44 se ha incorporado
recientemente el reglamento ECE R-129,
que establece las características de las
nuevas sillas de coche i-Size (ver lo
descrito en el apartado "Idoneidad de los
asientos del pasajero para el uso de sillas
de coche i-Size").
Todos los dispositivos de sujeción para
niños deben llevar los datos de
homologación junto con la marca de
control en una placa fijada sólidamente a
la silla de coche, que bajo ningún
concepto debe quitarse.
En la Lineaccessori MOPAR
®están
disponibles sillas de coche para niños
adecuadas a cada grupo de peso. Se
recomienda esta opción, ya que han sido
específicamente probadas para los
vehículos Jeep.
128
SEGURIDAD

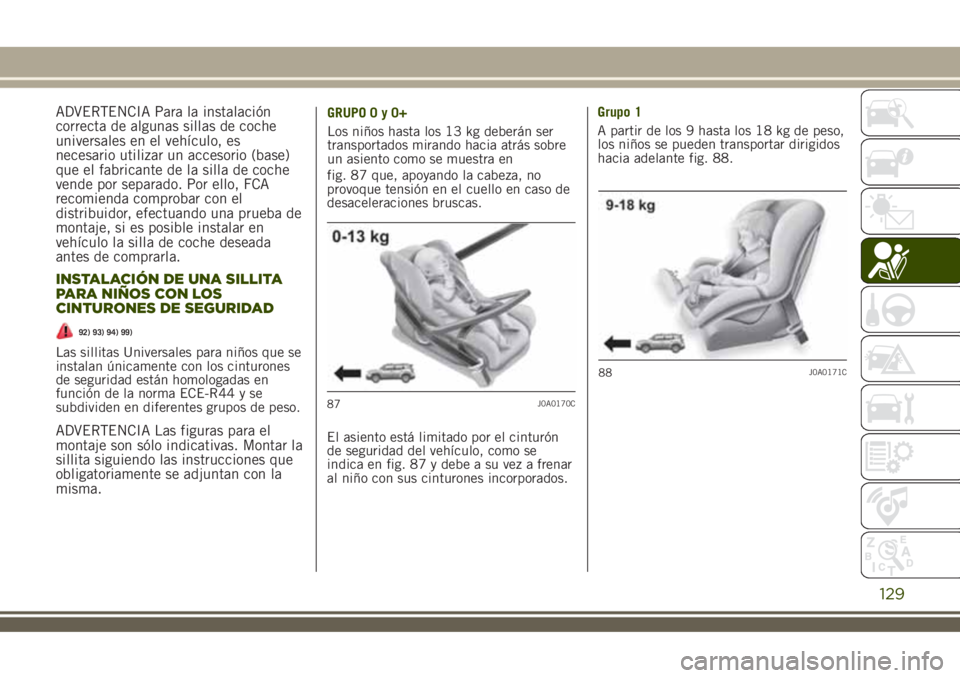

ADVERTENCIA Para la instalación
correcta de algunas sillas de coche
universales en el vehículo, es
necesario utilizar un accesorio (base)
que el fabricante de la silla de coche
vende por separado. Por ello, FCA
recomienda comprobar con el
distribuidor, efectuando una prueba de
montaje, si es posible instalar en
vehículo la silla de coche deseada
antes de comprarla.
INSTALACIÓN DE UNA SILLITA
PARA NIÑOS CON LOS
CINTURONES DE SEGURIDAD
92) 93) 94) 99)
Las sillitas Universales para niños que se
instalan únicamente con los cinturones
de seguridad están homologadas en
función de la norma ECE-R44 y se
subdividen en diferentes grupos de peso.
ADVERTENCIA Las figuras para el
montaje son sólo indicativas. Montar la
sillita siguiendo las instrucciones que
obligatoriamente se adjuntan con la
misma.
GRUPO0y0+
Los niños hasta los 13 kg deberán ser
transportados mirando hacia atrás sobre
un asiento como se muestra en
fig. 87 que, apoyando la cabeza, no
provoque tensión en el cuello en caso de
desaceleraciones bruscas.
El asiento está limitado por el cinturón
de seguridad del vehículo, como se
indica en fig. 87 y debe a su vez a frenar
al niño con sus cinturones incorporados.Grupo 1
A partir de los 9 hasta los 18 kg de peso,
los niños se pueden transportar dirigidos
hacia adelante fig. 88.
87J0A0170C
88J0A0171C
129

En este caso, las sillitas para niños
solamente tienen la función de colocar
correctamente al niño respecto a los
cinturones de seguridad, de modo que el
tramo diagonal se adhiera al tórax y no al
cuello, y que el tramo horizontal del
cinturón de seguridad se adhiera a la
pelvis y no al abdomen del niño.Grupo 3
Para niños de 22 a 36 kg de peso existen
los correspondientes dispositivos de
retención que permiten el correcto paso
del cinturón de seguridad.
La fig. 90 muestra un ejemplo del
correcto posicionamiento del niño en el
asiento trasero.
Los niños con más de 1,50 m de
estatura se deben poner los cinturones
como los adultos.
90J0A0173C
130
SEGURIDAD
Grupo 2
Los niños desde los 15 a los 25 kg de
peso pueden usar directamente
cinturones del vehículo fig. 89.
89J0A0172C

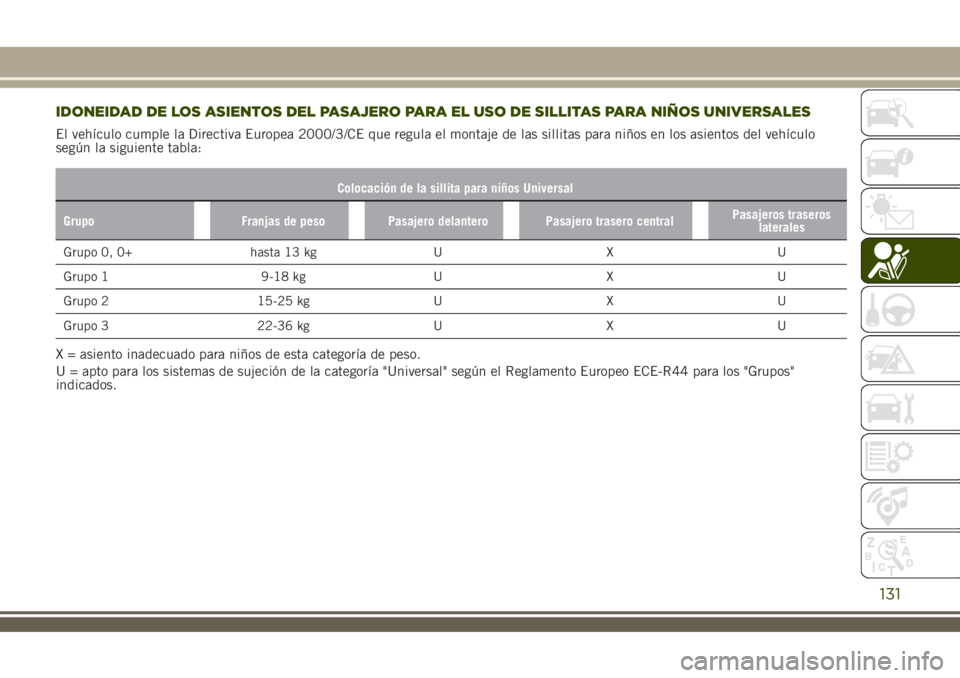

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS PARA NIÑOS UNIVERSALES
El vehículo cumple la Directiva Europea 2000/3/CE que regula el montaje de las sillitas para niños en los asientos del vehículo
según la siguiente tabla:
Colocación de la sillita para niños Universal
Grupo Franjas de peso Pasajero delantero Pasajero trasero centralPasajeros traseros
laterales
Grupo 0, 0+ hasta 13 kg U X U
Grupo 1 9-18 kg U X U
Grupo 2 15-25 kg U X U
Grupo 3 22-36 kg U X U
X = asiento inadecuado para niños de esta categoría de peso.
U = apto para los sistemas de sujeción de la categoría "Universal" según el Reglamento Europeo ECE-R44 para los "Grupos"
indicados.
131

INSTALACIÓN DE UNA SILLITA
PARA NIÑOS ISOFIX
95) 96) 97) 98) 100)
Los puestos traseros laterales del
vehículo están dotados de anclajes
ISOFIX, para el montaje de una sillita
para niños de manera rápida, sencilla y
segura.
El sistema ISOFIX permite montar
sistemas de sujeción para niños ISOFIX,
sin utilizar los cinturones de seguridad
del vehículo, fijando directamente la
sillita a tres anclajes presentes en el
vehículo. Las sillitas tradicionales y las
sillitas ISOFIX pueden montarse al
mismo tiempo en diferentes asientos del
mismo vehículo.
Para instalar una sillita ISOFIX,
engancharla a los dos anclajes metálicos
A fig. 91 situados en la parte de atrás de
la almohadilla del asiento trasero, en el
punto de encuentro con el respaldo,
luego fijar la correa superior (disponible
junto a la sillita) al anclaje B
correspondiente situado tras el respaldo
del asiento, en la parte inferior.
A modo indicativo en fig. 92 se
representa un ejemplo sillita ISOFIX
Universal que cubre el grupo de peso 1.
ADVERTENCIA La fig. 92 es sólo
indicativa para el montaje. Montar la
sillita siguiendo las instrucciones que
obligatoriamente se adjuntan con la
misma.
91J0A0325C
92J0A0174C
132
SEGURIDAD

NOTA Cuando se usa una sillita ISOFIX
Universal es posible usar sólo sillitas
homologadas ECE R44 "ISOFIX
Universal” (R44/03 o actualizaciones
siguientes) (ver fig. 93 ).
Los otros grupos de peso están cubiertos
por sillitas ISOFIX específicas que sólo
pueden utilizarse si han sido
específicamente probadas para este
vehículo (ver la lista de vehículos que se
suministra con la sillita).
93J0A0326C
133

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS PARA NIÑOS ISOFIX
En conformidad con la legislación europea ECE 16, la siguiente tabla muestra la posibilidad de montar las sillitas para niños
ISOFIX en los asientos equipados con anclajes específicos.
POSICIONES ISOFIX EN EL VEHÍCULO
Categorías de peso Categoría de talla Dispositivo Pasajero delanteroPasajeros traseros
lateralesPasajero trasero
central
Grupo 0 (hasta 10 kg) E ISO/R1XILX
Grupo 0+ (hasta
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
X Posición ISOFIX no apta para sistemas de protección para niños ISOFIX para esta categoría de peso y/o de talla.
IL Apta para sistemas de sujeción ISOFIX para niños de las categorías "Específica para el vehículo", "Limitada" o "Semiuniversal",
homologados para este vehículo en concreto.
IL (*) Se puede montar la sillita para niños ISOFIX regulando el asiento delantero.
134
SEGURIDAD
