2018 JEEP RENEGADE Drift- och underhållshandbok (in Swedish)

FUNKTION MED SLÄP
Systemet inaktiveras automatiskt när
släpets elkabel kopplas in i dragöglans
uttag på bilen. De bakre sensorerna
återaktiveras automatiskt om när släpets
kabelkontakt dras ur.
ALLMÄNNA VARNINGAR
Dessutom finns det vissa omständigheter
om kan påverka Side Distance
Warning-systemets prestanda:
Sensorns funktion försämras och
parkeringshjälpsystemets prestanda
minskar om den täcks av is, snö, lera
eller flera lager lack.
Sensorn kan känna av ett föremål som
inte finns ("ekostörning") förorsakat av
mekaniska störningar såsom: biltvätt,
regn, (mycket stark vind) eller hagel.
Signalerna från sensorn kan även
påverkas av andra ultraljud i närheten (t
ex. hydraulbromsar till lastbilar och
tryckluftshammare).
Parkeringshjälpens prestanda
påverkas även av sensorernas relativa
placering, till exempel genom variation
av hjulinställningar (på grund av förslitna
stötdämpare eller fjädringar) eller vid nya
däck och överlastning av bilen, då man
gör specifika inställningar för att sänka
bilen.
Dragöglans närvaro utan släp kan
störa parkeringssensorernas korrekta
funktion. Innan du använder
ParkSense-systemet, rekommenderar vi
dig att demontera kulan på dragöglan
och tillhörande fäste från bilen då du
inte använder den för bogsering. Om du
inte gör det, kan det leda till
personskador eller skador på bilen eller
hinder, eftersom då den kontinuerliga
ljudsignalen ljuder, befinner sig kulan på
dragöglan mycket närmare hindret än
den bakre stötfångaren. Om du vill lämna
dragöglan monterad hela tiden, utan
något släp efter bilen, kontakta Jeeps
servicenät för att kunna uppdatera
ParkSense-systemet. I annat fall kan
dragöglan detekteras som ett hinder av
de centrala sensorerna.
Förekomsten av etiketter på givarna
kan påverka systemets funktion negativt.
Var därför noga med att inte placera
någon dekal på sensorerna.
OBSERVERA!
66)För en korrekt funktion av systemet är
det absolut nödvändigt att sensorerna
alltid hålls rena från lera, smuts, snö eller
is. Under rengöringen av sensorerna ska
man vara noga med att inte repa eller
skada dem. Undvik att använda torra,
sträva eller hårda trasor. Sensorerna ska
göras rena med rent vatten, eventuellt med
tillsats av bilschampo. På biltvättar där en
högtrycks- eller ångtvätt används, kan du
snabbt göra rent sensorerna genom att
hålla munstycket på ett avstånd över
10 cm.
67)För omlackeringen av stötfångaren
eller för eventuella påbättringar av lacken i
sensorområdet, ska du endast vända dig
till Jeeps servicenät. En felaktig
applicering av lacket kan inverka menligt
på parkeringssensorernas funktion.
175

LANESENSE-SYSTEMET
(varning om överskridande
av körfältet)
BESKRIVNING
68) 69) 70) 71) 72) 73)
LaneSense-systemet använder en
videokamera som sitter på vindrutan för
att detektera gränserna för körfältet och
bedöma bilens position i förhållande till
sådana gränser för att garantera att bilen
stannar kvar inom körfältet.
När båda körfältets gränser detekteras
och bilen kör över en av dem utan att
detta är avsiktligt från förarens sida
(körriktningsvisaren är inte aktiverad), ger
systemet ifrån sig en känslovarning i form
av ett moment i ratten för att informera
föraren om att han måste styra bilen för
att stanna kvar i körfältet.
Om bilen fortsätter att köra över
körfältets linje utan att föraren ingriper,
visas även varningslampan
på
instrumentpanelen (eller motsvarande
symbol på den inställbara grafiska
displayen) för att varna föraren om att
han måste återföra bilen inom körfältets
gränser.VARNING! Systemet kontrollerar om
föraren har händerna på ratten. Om
systemet detekterar att föraren inte har
händerna på ratten, ger systemet ifrån
sig en ljudsignal och kopplas ifrån tills
det åter aktiveras genom att man trycker
på den särskilda knappen.
När en enda gräns för körfältet detekteras
och bilen ofrivilligt kör över den, utan att
föraren avser detta (frånkopplad
körriktningsvisare), visas varningslampan
på instrumentpanelen (eller symbolen
på den inställbara flerfunktionsdisplayen)
för att varna föraren om att han måste
styra bilen inom körfältets gränser. I så
fall, ger systemet inte ifrån sig någon
taktil varning (moment i ratten).
INKOPPLING/FRÅNKOPPLING AV
SYSTEMET
När motorn startar, kopplas systemet in
(lysdioden på knappenbild 127 är
släckt). Varje gång som motorn startar,
bibehåller systemet inkopplingsstatusen
som var aktiverad vid den föregående
avstängningen.Aktiveringsvillkor
När systemet har kopplats in, kan det
endast aktiveras om följande villkor är
uppfyllda:
Föraren ska ha minst en hand på
ratten.
Bilhastigheten är mellan 60 och
180 km/tim. (eller motsvarande i miles).
Körfältets avgränsningslinjer är helt
synbara på båda sidorna.
Siktförhållandena är lämpliga.Vägen är rak eller har vida kurvor.Man håller ett ordentligt
säkerhetsavstånd till fordonet framför.
Körriktningsvisaren (för överskridet
körfält) är inte inkopplad.
127J0A0953C
176
START OCH KÖRNING

Körfältets avgränsningslinjer är helt
synbara på båda sidorna (endast för
aktivering av den taktila varningen).
OBS! Systemet applicerar inte momentet
på ratten varje gång som
säkerhetssystemet aktiveras (bromsar,
ABS-system, ASR-system, ESC-system,
Forward Collision Warning Plus-systemet,
osv.).
OBSERVERA!
68)Videokameran kan få en begränsad
eller utebliven funktion på grund av väder
och vind, som spöregn, hagel, tät dimma,
stora mängder snö, isbildning på
vindrutan.69)Videokamerans funktion kan också
påverkas av närvaron av damm,
kondensvatten, smuts eller is på
vindrutan, av trafikförhållandena (t ex.
fordon som kör utan att vara riktigt
inriktade, fordon som kör tvärs över eller i
motsatt riktning i samma körbana, snäva
kurvor), vägbanans tillstånd och
körförhållandena (t ex. terrängkörning).
Försäkra dig därför om att vindrutan alltid
är ren. För att undvika repor på vindrutan
ska du använda särskilda rengöringsmedel
och rena trasor. Dessutom kan
backkamerans funktion begränsas eller
inte alls fungera i vissa körförhållanden,
trafiksituationer och vägtillstånd.
70)Framskjutande last som sitter på
biltaket kan störa sensorns korrekta
funktion. Innan du sätter igång, ska du
placera lasten på ett korrekt sätt så att det
inte täcker videokamerans räckvidd.
71)Om det blir nödvändigt att byta ut
vindrutan på grund av repor, flisor eller
brott på vindrutan, ska du endast vända
dig till Jeeps servicenät. Byt inte ut
vindrutan själv, annars kan felfunktioner
uppstå! Vi rekommenderar dock att du
byter ut vindrutan om den är skadad vid
videokameran.72)Du ska inte manipulera med
videokameran eller utföra ingrepp på den.
Täpp inte till öppningarna som finns på
den dekorativa täckplåten under
innerbackspegeln. Vid fel på
videokameran, vänd dig till Jeeps
servicenät.
73)Täck inte över videokamerans räckvidd
med dekaler eller andra föremål. Var
uppmärksam även på föremål som finns på
bilens motorhuv (till exempel ett lager snö)
och försäkra dig om att de inte stör
videokameran
177

BAKRE BACKKAMERA
(PARKVIEW® REAR
BACKUP CAMERA)
BESKRIVNING
144)74)
Backkameran sitter på bakluckan
bild 128.
Varje gång du lägger i backväxeln, visas
området runt bilen, så som det avbildas
av backkameran. Området visas på
bild 129 -displayen iUconnect™-
systemet.
VISUALISERINGAR OCH
MEDDELANDEN PÅ DISPLAYEN
Gallret med aktiva linjer placeras på
bilden för att visa bilens bredd och
backningen som förutses enligt rattens
läge.
En mittre streckad överlappande linje
indikerar bilens mitt för att underlätta
parkeringsmanövrerna eller inriktningen
med dragöglan.
De olika färgade områdena indikerar
avståndet från bilens bakre del.
OmrådeAvstånd från bilens
bakre del
Röd (A) 0 ÷ 30 cm
Gul(B) 30cm÷1m
Grön (C) 1 m eller mer
OBSERVERA! Under
parkeringsmanövrerna, ska du vara
maximalt uppmärksam på hinder som
kan finnas över eller under
backkamerans räckvidd.
VARNING
144)Det är alltid föraren som är ansvarig
för parkeringen och övriga potentiellt
farliga manövrar. Vid dessa ska man alltid
se till att det inte finns personer (speciellt
barn) eller djur inom manöverområdet.
Backkameran är en hjälp för föraren, som
dock alltid måste vara uppmärksam under
potentiellt farliga manövrer även om de
utförs med låg hastighet. Kör med en
måttlig hastighet för att kunna bromsa in i
god tid om du skulle upptäcka ett hinder.
128J0A0102C
129J0A0103C
178
START OCH KÖRNING

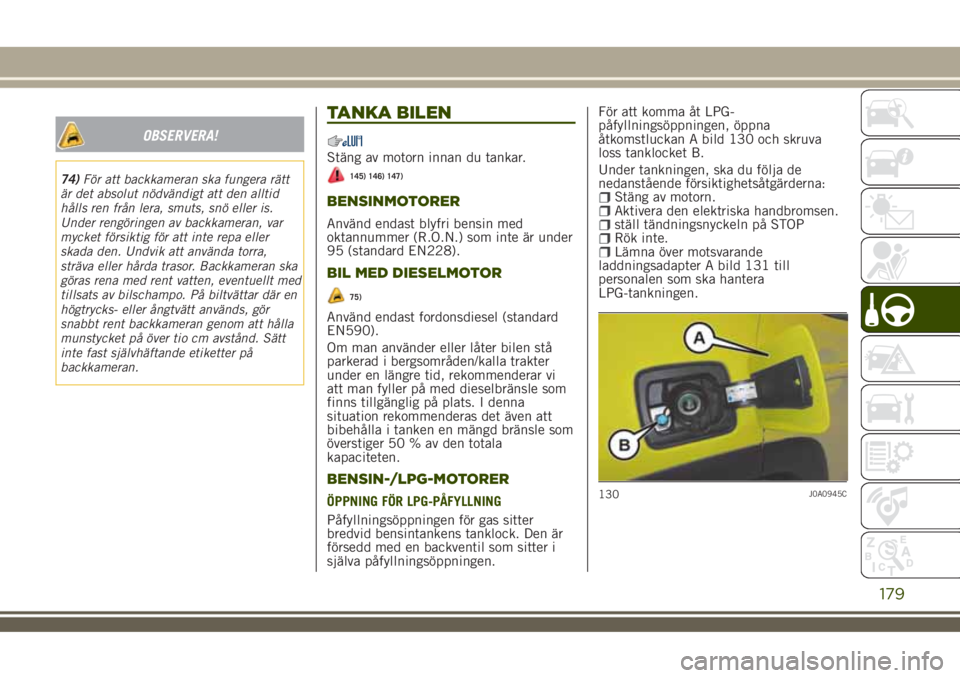

OBSERVERA!
74)För att backkameran ska fungera rätt
är det absolut nödvändigt att den alltid
hålls ren från lera, smuts, snö eller is.
Under rengöringen av backkameran, var
mycket försiktig för att inte repa eller
skada den. Undvik att använda torra,
sträva eller hårda trasor. Backkameran ska
göras rena med rent vatten, eventuellt med
tillsats av bilschampo. På biltvättar där en
högtrycks- eller ångtvätt används, gör
snabbt rent backkameran genom att hålla
munstycket på över tio cm avstånd. Sätt
inte fast självhäftande etiketter på
backkameran.
TANKA BILEN
Stäng av motorn innan du tankar.
145) 146) 147)
BENSINMOTORER
Använd endast blyfri bensin med
oktannummer (R.O.N.) som inte är under
95 (standard EN228).
BIL MED DIESELMOTOR
75)
Använd endast fordonsdiesel (standard
EN590).
Om man använder eller låter bilen stå
parkerad i bergsområden/kalla trakter
under en längre tid, rekommenderar vi
att man fyller på med dieselbränsle som
finns tillgänglig på plats. I denna
situation rekommenderas det även att
bibehålla i tanken en mängd bränsle som
överstiger 50 % av den totala
kapaciteten.
BENSIN-/LPG-MOTORER
ÖPPNING FÖR LPG-PÅFYLLNING
Påfyllningsöppningen för gas sitter
bredvid bensintankens tanklock. Den är
försedd med en backventil som sitter i
själva påfyllningsöppningen.För att komma åt LPG-
påfyllningsöppningen, öppna
åtkomstluckan A bild 130 och skruva
loss tanklocket B.
Under tankningen, ska du följa de
nedanstående försiktighetsåtgärderna:
Stäng av motorn.Aktivera den elektriska handbromsen.ställ tändningsnyckeln på STOPRök inte.Lämna över motsvarande
laddningsadapter A bild 131 till
personalen som ska hantera
LPG-tankningen.
130J0A0945C
179

OBSERVERA! Det finns olika typer av
adaptrar till LPG-påfyllningspumpen
enligt landet som fordonet säljs i. En
laddningsadapter levereras
tillsammans med bilen. Det ligger inuti
ett särskilt etui och är speciellt avsedd
för tankning i landet som bilen säljs i.
Om du ska åka till ett annat land,
måste du skaffa dig information om
den typ av adapter som ska användas.
OBSERVERA! De som ska hantera
LPG-tankningen, måste försäkra sig om
att laddningsadaptern har skruvats fast
korrekt vid påfyllningsöppningen,
innan de börjar tanka.
OBSERVERA! Förvara
påfyllningsadaptern för LPG med
omsorg så att den inte skadas.
OBSERVERA! Använd endast
LPG-bränsle till fordon.
OBSERVERA! Använd endast adaptern
som ingår med fordonet eftersom den
har ett särskilt bränsleförfilter.TANKNINGSPROCEDUR
Öppna luckan
För att ställa in tankningen gör man så
här:
Öppna luckan A bild 132 genom att
trycka på punkten som indikeras av
pilen.
Sätt i munstycket i
påfyllningsöppningen och börja tanka.
Ta sedan ut munstycket ur
påfyllningsöppningen och stäng
tanklocket A.
Tankningsproceduren som beskrivs nedan
illustreras på märkplåten B bild 132 som
sitter på insidan av tanklocket. På
skylten anges dessutom bränsletypen
(UNLEADED FUEL= blyfri bensin,
DIESEL= dieselbränsle).
131J0A0507C
180
START OCH KÖRNING

Öppna bränsleluckan i nödläge
Gör så här:
Arbeta inifrån bagageutrymmet, vrid
krok A bild 133 moturs och dra sedan ut
den genom att dra in mot
bagageutrymmet.
Dra i snodden för att frigöra
bränsleluckans lås.
Öppna bränsleluckan genom att trycka
på den (se beskrivningen ovan).
Sätt tillbaka snodden och kroken
ordentligt i sätet.Nödtankning
Gör så här:
Öppna bakluckan och ta den särskilda
adaptern A bild 134 som ligger i
verktygslådan eller, enligt versionen, i
TireKit-lådan.
Öppna luckan A bild 132, enligt
proceduren som beskrivs ovan.
Sätt i adaptern i munstycket.Efter tankningen, ska du ta bort
adaptern och stänga luckan.
Sätt slutligen tillbaka adaptern i
bagageutrymmet.
132J0A0182C
133J0A0880C
134J0A0200C
181
(i förekommande fall)

Bränslen - Identifiering av fordonens
kompatibilitet. Grafisk symbol för
information till konsumenterna i enlighet
med standarden EN16942
Symbolerna som anges gör att du lättare
kan känna igen rätt typ av bränsle som
ska användas för ditt fordon.
Innan en tankning, kontrollera
symbolerna som sitter invändigt på
tanklocket (på vissa modeller) och jämför
dem med symbolen som sitter på
bensinpumpen (på vissa modeller).
Symboler för bensindrivna fordon
E5: Blyfri bensin som innehåller en
syrehalt på högst 2,7 % (m/m) och en
maximal etanolhalt på 5,0 % (V/V) i
enlighet med standardenEN228.
E10: Blyfri bensin som innehåller en
syrehalt på högst 3,7 % (m/m) och en
maximal etanolhalt på 10,0 % (V/V) i
enlighet med standardenEN228.Symboler för dieseldrivna fordon
B7: Diesel innehållande högst 7 % (V/V)
FAME (Fatty Acid Methyl Esters) i
överensstämmelse med standarden
EN590.
B10: Diesel innehållande högst 10 %
(V/V) FAME (Fatty Acid Methyl Esters) i
överensstämmelse med standarden
EN16734.Symboler för bilar med dubbel matning
bensin - LPG
E5: Blyfri bensin som innehåller en
syrehalt på högst 2,7 % (m/m) och en
maximal etanolhalt på 5,0 % (V/V) i
enlighet med standardenEN228.
E10: Blyfri bensin som innehåller en
syrehalt på högst 3,7 % (m/m) och en
maximal etanolhalt på 10,0 % (V/V) i
enlighet med standardenEN228.
LPG: LPG för fordon som överensstämmer
med standardenEN589.
VARNING
145)Sätt aldrig något föremål eller ett
annat lock på munstyckets ände, än vad
som förutses för bilen. Användningen av
föremål eller lock som inte uppfyller
kraven, kan leda till en tryckökning inuti
tanken, vilket i sin tur kan leda till faror.
182
START OCH KÖRNING
