2018 JEEP GRAND CHEROKEE Libretto Uso Manutenzione (in Italian)

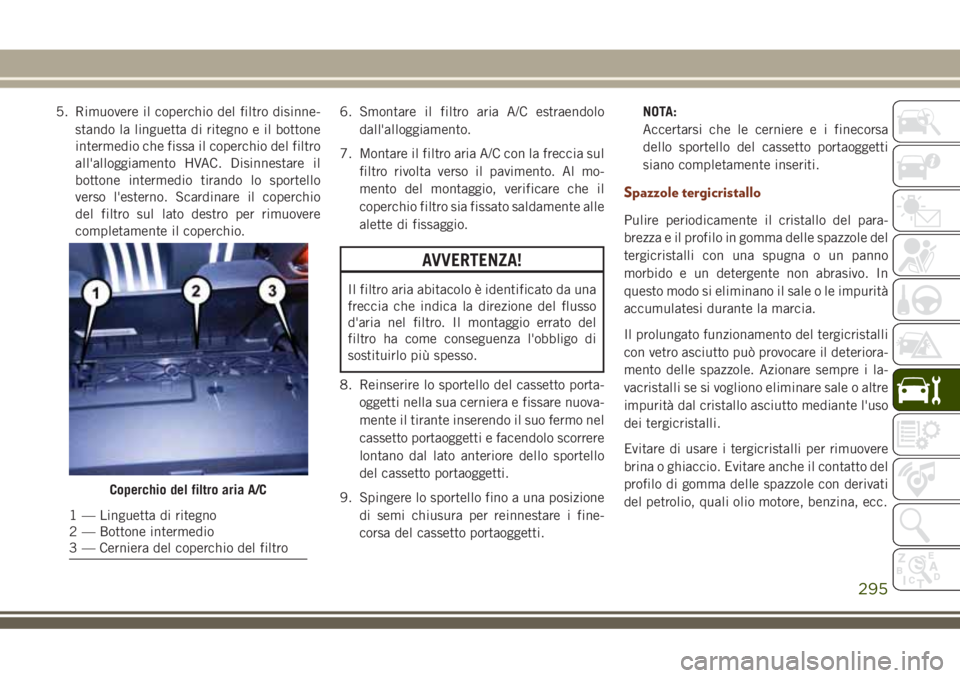

5. Rimuovere il coperchio del filtro disinne-
stando la linguetta di ritegno e il bottone
intermedio che fissa il coperchio del filtro
all'alloggiamento HVAC. Disinnestare il
bottone intermedio tirando lo sportello
verso l'esterno. Scardinare il coperchio
del filtro sul lato destro per rimuovere
completamente il coperchio.6. Smontare il filtro aria A/C estraendolo
dall'alloggiamento.
7. Montare il filtro aria A/C con la freccia sul
filtro rivolta verso il pavimento. Al mo-
mento del montaggio, verificare che il
coperchio filtro sia fissato saldamente alle
alette di fissaggio.
AVVERTENZA!
Il filtro aria abitacolo è identificato da una
freccia che indica la direzione del flusso
d'aria nel filtro. Il montaggio errato del
filtro ha come conseguenza l'obbligo di
sostituirlo più spesso.
8. Reinserire lo sportello del cassetto porta-
oggetti nella sua cerniera e fissare nuova-
mente il tirante inserendo il suo fermo nel
cassetto portaoggetti e facendolo scorrere
lontano dal lato anteriore dello sportello
del cassetto portaoggetti.
9. Spingere lo sportello fino a una posizione
di semi chiusura per reinnestare i fine-
corsa del cassetto portaoggetti.NOTA:
Accertarsi che le cerniere e i finecorsa
dello sportello del cassetto portaoggetti
siano completamente inseriti.
Spazzole tergicristallo
Pulire periodicamente il cristallo del para-
brezza e il profilo in gomma delle spazzole del
tergicristalli con una spugna o un panno
morbido e un detergente non abrasivo. In
questo modo si eliminano il sale o le impurità
accumulatesi durante la marcia.
Il prolungato funzionamento del tergicristalli
con vetro asciutto può provocare il deteriora-
mento delle spazzole. Azionare sempre i la-
vacristalli se si vogliono eliminare sale o altre
impurità dal cristallo asciutto mediante l'uso
dei tergicristalli.
Evitare di usare i tergicristalli per rimuovere
brina o ghiaccio. Evitare anche il contatto del
profilo di gomma delle spazzole con derivati
del petrolio, quali olio motore, benzina, ecc.
Coperchio del filtro aria A/C
1 — Linguetta di ritegno
2 — Bottone intermedio
3 — Cerniera del coperchio del filtro
295

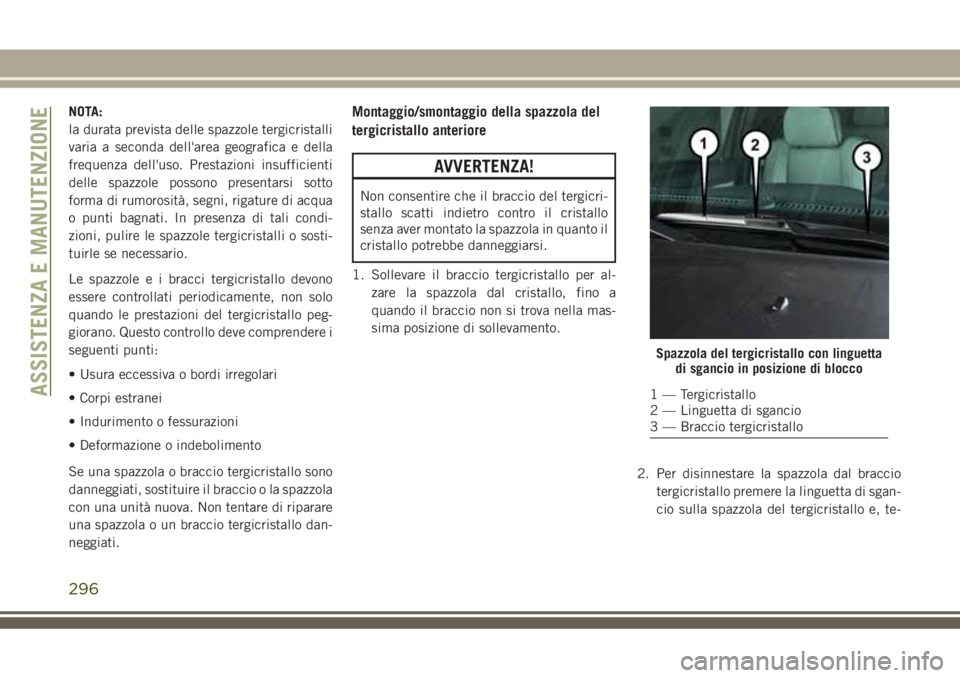

NOTA:
la durata prevista delle spazzole tergicristalli
varia a seconda dell'area geografica e della
frequenza dell'uso. Prestazioni insufficienti
delle spazzole possono presentarsi sotto
forma di rumorosità, segni, rigature di acqua
o punti bagnati. In presenza di tali condi-
zioni, pulire le spazzole tergicristalli o sosti-
tuirle se necessario.
Le spazzole e i bracci tergicristallo devono
essere controllati periodicamente, non solo
quando le prestazioni del tergicristallo peg-
giorano. Questo controllo deve comprendere i
seguenti punti:
• Usura eccessiva o bordi irregolari
• Corpi estranei
• Indurimento o fessurazioni
• Deformazione o indebolimento
Se una spazzola o braccio tergicristallo sono
danneggiati, sostituire il braccio o la spazzola
con una unità nuova. Non tentare di riparare
una spazzola o un braccio tergicristallo dan-
neggiati.Montaggio/smontaggio della spazzola del
tergicristallo anteriore
AVVERTENZA!
Non consentire che il braccio del tergicri-
stallo scatti indietro contro il cristallo
senza aver montato la spazzola in quanto il
cristallo potrebbe danneggiarsi.
1. Sollevare il braccio tergicristallo per al-
zare la spazzola dal cristallo, fino a
quando il braccio non si trova nella mas-
sima posizione di sollevamento.
2. Per disinnestare la spazzola dal braccio
tergicristallo premere la linguetta di sgan-
cio sulla spazzola del tergicristallo e, te-
Spazzola del tergicristallo con linguetta
di sgancio in posizione di blocco
1 — Tergicristallo
2 — Linguetta di sgancio
3 — Braccio tergicristalloASSISTENZA E MANUTENZIONE
296

nendo il braccio con una mano, far scor-
rere la spazzola tergicristallo verso il
basso nella direzione del braccio
tergicristallo.3. Con la spazzola tergicristallo staccata, ri-
muovere la spazzola dal braccio tergicri-
stallo tenendo il braccio con una mano e
separando la spazzola dal braccio con
l'altra mano (spostare la spazzola tergicri-
stallo verso il lato destro della vettura per
separare la spazzola dal braccio).4. Abbassare con cautela il braccio del ter-
gicristallo sul cristallo.
Montaggio dei tergicristalli anteriori
1. Sollevare il braccio tergicristallo dal cri-
stallo, fino a quando non si trova nella
massima posizione di sollevamento.
2. Posizionare la spazzola tergicristallo ac-
canto al gancio sulla punta del braccio
tergicristallo con la linguetta di rilascio
aperta e il lato della spazzola rivolto in alto
e a debita distanza dal parabrezza.
3. Inserire il gancio sulla punta del braccio
attraverso l'apertura nella spazzola tergi-
cristallo, sotto la linguetta di rilascio.
4. Far scorrere la spazzola tergicristallo verso
l'alto nel gancio sul braccio tergicristallo,
quindi ruotare la spazzola finché non è a
filo con il braccio tergicristallo. Piegare la
linguetta di rilascio del fermo verso il
basso e farla scattare in posizione di bloc-
caggio. L'innesto del fermo è accompa-
gnato da uno scatto udibile.
5. Abbassare con cautela la spazzola del
tergicristallo sul cristallo.

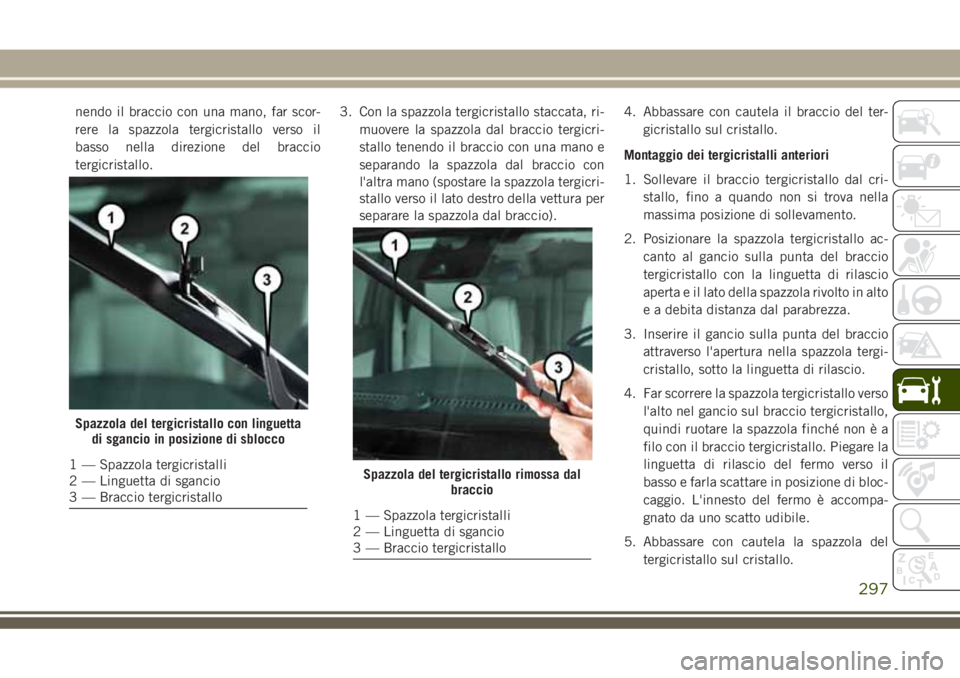

Spazzola del tergicristallo con linguetta
di sgancio in posizione di sblocco
1 — Spazzola tergicristalli
2 — Linguetta di sgancio
3 — Braccio tergicristalloSpazzola del tergicristallo rimossa dal
braccio
1 — Spazzola tergicristalli
2 — Linguetta di sgancio
3 — Braccio tergicristallo
297

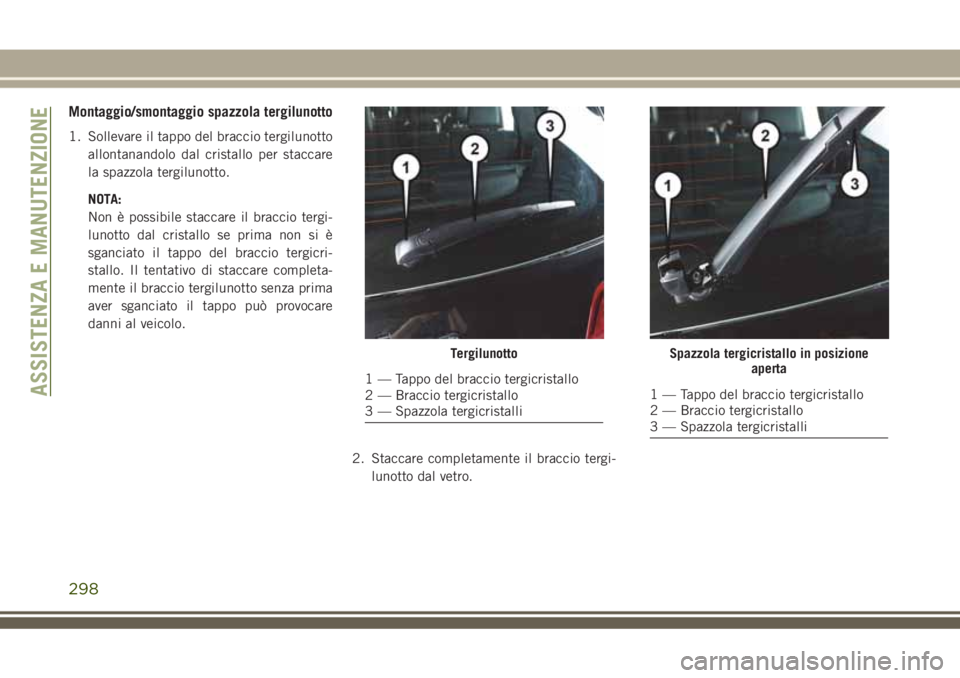

Montaggio/smontaggio spazzola tergilunotto
1. Sollevare il tappo del braccio tergilunotto
allontanandolo dal cristallo per staccare
la spazzola tergilunotto.
NOTA:
Non è possibile staccare il braccio tergi-
lunotto dal cristallo se prima non si è
sganciato il tappo del braccio tergicri-
stallo. Il tentativo di staccare completa-
mente il braccio tergilunotto senza prima
aver sganciato il tappo può provocare
danni al veicolo.
2. Staccare completamente il braccio tergi-
lunotto dal vetro.
Tergilunotto
1 — Tappo del braccio tergicristallo
2 — Braccio tergicristallo
3 — Spazzola tergicristalli
Spazzola tergicristallo in posizione
aperta
1 — Tappo del braccio tergicristallo
2 — Braccio tergicristallo
3 — Spazzola tergicristalliASSISTENZA E MANUTENZIONE
298

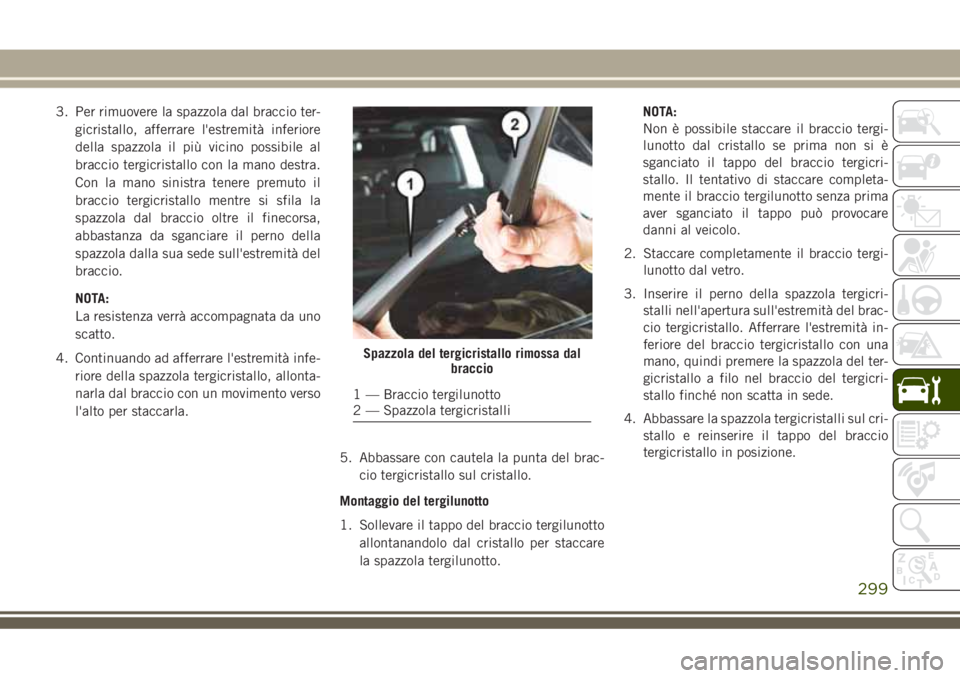

3. Per rimuovere la spazzola dal braccio ter-
gicristallo, afferrare l'estremità inferiore
della spazzola il più vicino possibile al
braccio tergicristallo con la mano destra.
Con la mano sinistra tenere premuto il
braccio tergicristallo mentre si sfila la
spazzola dal braccio oltre il finecorsa,
abbastanza da sganciare il perno della
spazzola dalla sua sede sull'estremità del
braccio.
NOTA:
La resistenza verrà accompagnata da uno
scatto.
4. Continuando ad afferrare l'estremità infe-
riore della spazzola tergicristallo, allonta-
narla dal braccio con un movimento verso
l'alto per staccarla.
5. Abbassare con cautela la punta del brac-
cio tergicristallo sul cristallo.
Montaggio del tergilunotto
1. Sollevare il tappo del braccio tergilunotto
allontanandolo dal cristallo per staccare
la spazzola tergilunotto.NOTA:
Non è possibile staccare il braccio tergi-
lunotto dal cristallo se prima non si è
sganciato il tappo del braccio tergicri-
stallo. Il tentativo di staccare completa-
mente il braccio tergilunotto senza prima
aver sganciato il tappo può provocare
danni al veicolo.
2. Staccare completamente il braccio tergi-
lunotto dal vetro.
3. Inserire il perno della spazzola tergicri-
stalli nell'apertura sull'estremità del brac-
cio tergicristallo. Afferrare l'estremità in-
feriore del braccio tergicristallo con una
mano, quindi premere la spazzola del ter-
gicristallo a filo nel braccio del tergicri-
stallo finché non scatta in sede.
4. Abbassare la spazzola tergicristalli sul cri-
stallo e reinserire il tappo del braccio
tergicristallo in posizione.
Spazzola del tergicristallo rimossa dal
braccio
1 — Braccio tergilunotto
2 — Spazzola tergicristalli
299

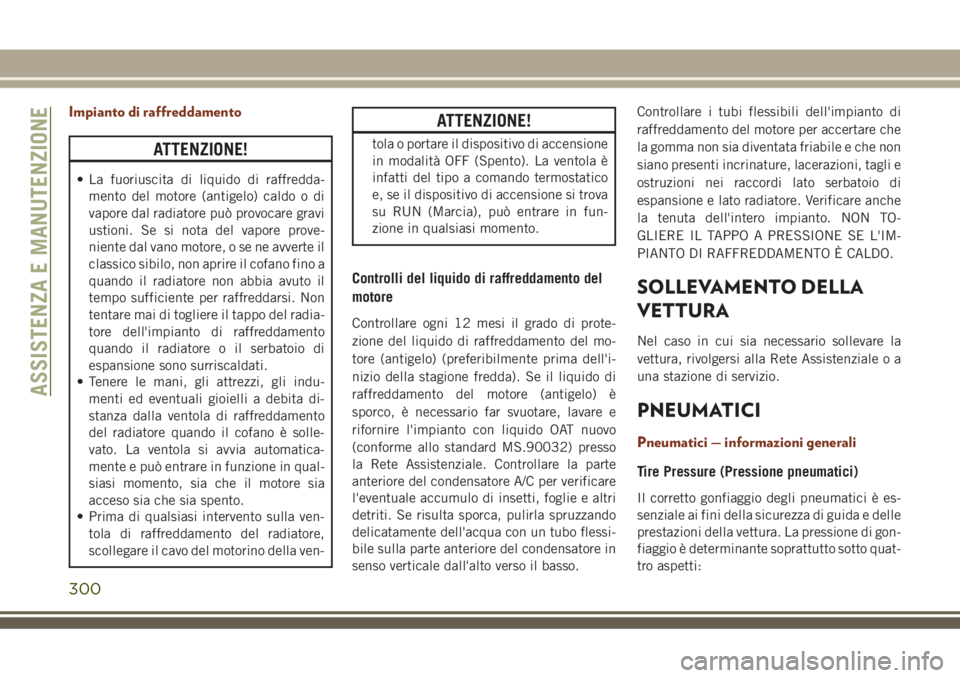

Impianto di raffreddamento
ATTENZIONE!
• La fuoriuscita di liquido di raffredda-
mento del motore (antigelo) caldo o di
vapore dal radiatore può provocare gravi
ustioni. Se si nota del vapore prove-
niente dal vano motore, o se ne avverte il
classico sibilo, non aprire il cofano fino a
quando il radiatore non abbia avuto il
tempo sufficiente per raffreddarsi. Non
tentare mai di togliere il tappo del radia-
tore dell'impianto di raffreddamento
quando il radiatore o il serbatoio di
espansione sono surriscaldati.
• Tenere le mani, gli attrezzi, gli indu-
menti ed eventuali gioielli a debita di-
stanza dalla ventola di raffreddamento
del radiatore quando il cofano è solle-
vato. La ventola si avvia automatica-
mente e può entrare in funzione in qual-
siasi momento, sia che il motore sia
acceso sia che sia spento.
• Prima di qualsiasi intervento sulla ven-
tola di raffreddamento del radiatore,
scollegare il cavo del motorino della ven-
ATTENZIONE!
tola o portare il dispositivo di accensione
in modalità OFF (Spento). La ventola è
infatti del tipo a comando termostatico
e, se il dispositivo di accensione si trova
su RUN (Marcia), può entrare in fun-
zione in qualsiasi momento.
Controlli del liquido di raffreddamento del
motore
Controllare ogni 12 mesi il grado di prote-
zione del liquido di raffreddamento del mo-
tore (antigelo) (preferibilmente prima dell'i-
nizio della stagione fredda). Se il liquido di
raffreddamento del motore (antigelo) è
sporco, è necessario far svuotare, lavare e
rifornire l'impianto con liquido OAT nuovo
(conforme allo standard MS.90032) presso
la Rete Assistenziale. Controllare la parte
anteriore del condensatore A/C per verificare
l'eventuale accumulo di insetti, foglie e altri
detriti. Se risulta sporca, pulirla spruzzando
delicatamente dell'acqua con un tubo flessi-
bile sulla parte anteriore del condensatore in
senso verticale dall'alto verso il basso.Controllare i tubi flessibili dell'impianto di
raffreddamento del motore per accertare che
la gomma non sia diventata friabile e che non
siano presenti incrinature, lacerazioni, tagli e
ostruzioni nei raccordi lato serbatoio di
espansione e lato radiatore. Verificare anche
la tenuta dell'intero impianto. NON TO-
GLIERE IL TAPPO A PRESSIONE SE L'IM-
PIANTO DI RAFFREDDAMENTO È CALDO.
SOLLEVAMENTO DELLA
VETTURA
Nel caso in cui sia necessario sollevare la
vettura, rivolgersi alla Rete Assistenziale o a
una stazione di servizio.
PNEUMATICI
Pneumatici — informazioni generali
Tire Pressure (Pressione pneumatici)
Il corretto gonfiaggio degli pneumatici è es-
senziale ai fini della sicurezza di guida e delle
prestazioni della vettura. La pressione di gon-
fiaggio è determinante soprattutto sotto quat-
tro aspetti:
ASSISTENZA E MANUTENZIONE
300

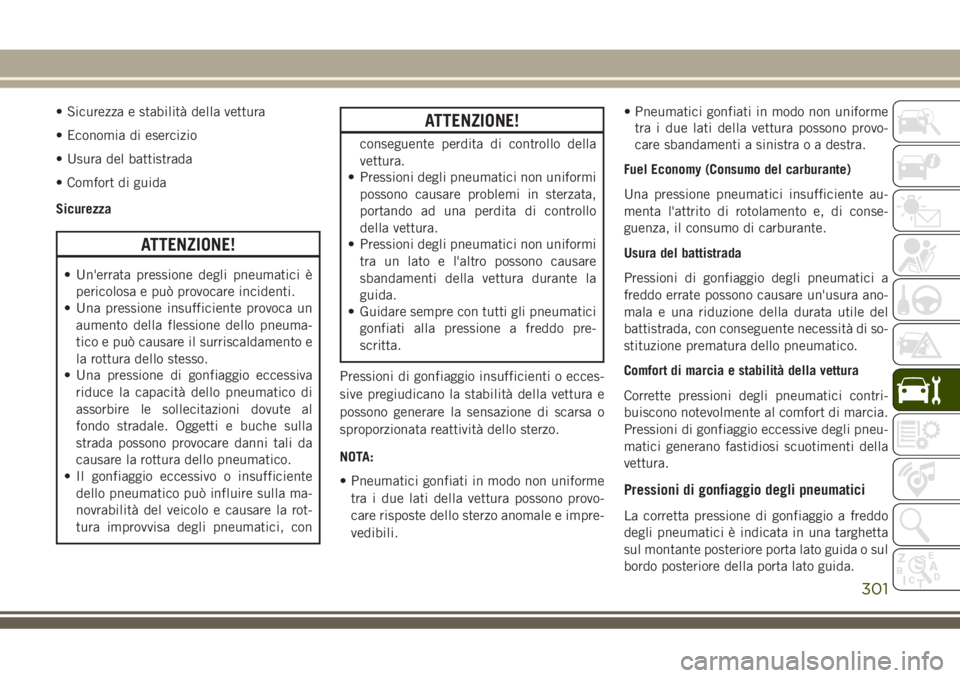

• Sicurezza e stabilità della vettura
• Economia di esercizio
• Usura del battistrada
• Comfort di guida
Sicurezza
ATTENZIONE!
• Un'errata pressione degli pneumatici è
pericolosa e può provocare incidenti.
• Una pressione insufficiente provoca un
aumento della flessione dello pneuma-
tico e può causare il surriscaldamento e
la rottura dello stesso.
• Una pressione di gonfiaggio eccessiva
riduce la capacità dello pneumatico di
assorbire le sollecitazioni dovute al
fondo stradale. Oggetti e buche sulla
strada possono provocare danni tali da
causare la rottura dello pneumatico.
• Il gonfiaggio eccessivo o insufficiente
dello pneumatico può influire sulla ma-
novrabilità del veicolo e causare la rot-
tura improvvisa degli pneumatici, con
ATTENZIONE!
conseguente perdita di controllo della
vettura.
• Pressioni degli pneumatici non uniformi
possono causare problemi in sterzata,
portando ad una perdita di controllo
della vettura.
• Pressioni degli pneumatici non uniformi
tra un lato e l'altro possono causare
sbandamenti della vettura durante la
guida.
• Guidare sempre con tutti gli pneumatici
gonfiati alla pressione a freddo pre-
scritta.
Pressioni di gonfiaggio insufficienti o ecces-
sive pregiudicano la stabilità della vettura e
possono generare la sensazione di scarsa o
sproporzionata reattività dello sterzo.
NOTA:
• Pneumatici gonfiati in modo non uniforme
tra i due lati della vettura possono provo-
care risposte dello sterzo anomale e impre-
vedibili.• Pneumatici gonfiati in modo non uniforme
tra i due lati della vettura possono provo-
care sbandamenti a sinistra o a destra.
Fuel Economy (Consumo del carburante)
Una pressione pneumatici insufficiente au-
menta l'attrito di rotolamento e, di conse-
guenza, il consumo di carburante.
Usura del battistrada
Pressioni di gonfiaggio degli pneumatici a
freddo errate possono causare un'usura ano-
mala e una riduzione della durata utile del
battistrada, con conseguente necessità di so-
stituzione prematura dello pneumatico.
Comfort di marcia e stabilità della vettura
Corrette pressioni degli pneumatici contri-
buiscono notevolmente al comfort di marcia.
Pressioni di gonfiaggio eccessive degli pneu-
matici generano fastidiosi scuotimenti della
vettura.
Pressioni di gonfiaggio degli pneumatici
La corretta pressione di gonfiaggio a freddo
degli pneumatici è indicata in una targhetta
sul montante posteriore porta lato guida o sul
bordo posteriore della porta lato guida.
301

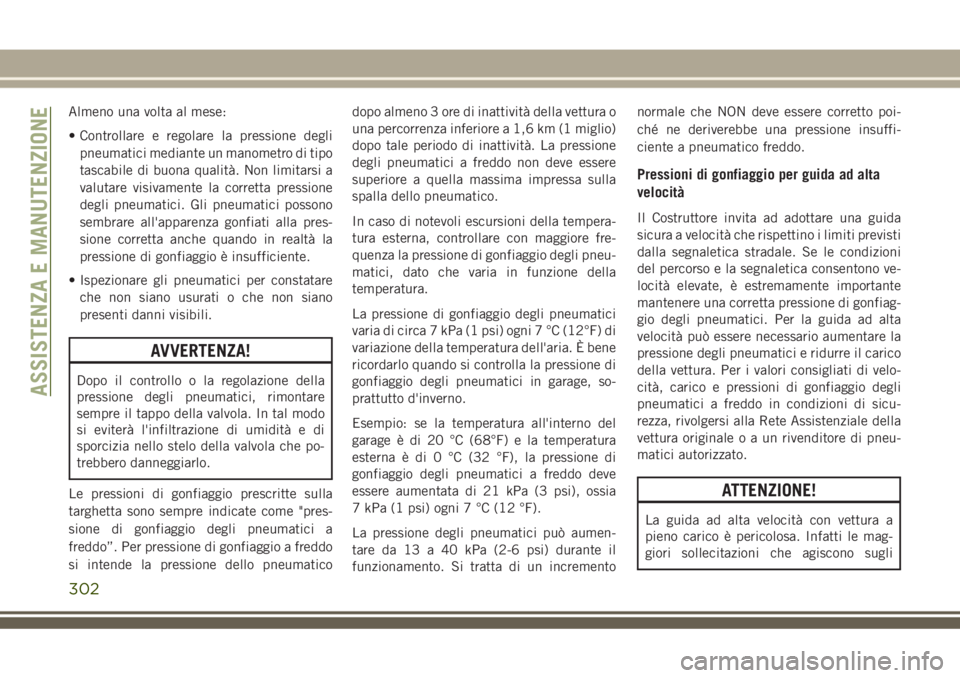

Almeno una volta al mese:
• Controllare e regolare la pressione degli
pneumatici mediante un manometro di tipo
tascabile di buona qualità. Non limitarsi a
valutare visivamente la corretta pressione
degli pneumatici. Gli pneumatici possono
sembrare all'apparenza gonfiati alla pres-
sione corretta anche quando in realtà la
pressione di gonfiaggio è insufficiente.
• Ispezionare gli pneumatici per constatare
che non siano usurati o che non siano
presenti danni visibili.
AVVERTENZA!
Dopo il controllo o la regolazione della
pressione degli pneumatici, rimontare
sempre il tappo della valvola. In tal modo
si eviterà l'infiltrazione di umidità e di
sporcizia nello stelo della valvola che po-
trebbero danneggiarlo.
Le pressioni di gonfiaggio prescritte sulla
targhetta sono sempre indicate come "pres-
sione di gonfiaggio degli pneumatici a
freddo”. Per pressione di gonfiaggio a freddo
si intende la pressione dello pneumaticodopo almeno 3 ore di inattività della vettura o
una percorrenza inferiore a 1,6 km (1 miglio)
dopo tale periodo di inattività. La pressione
degli pneumatici a freddo non deve essere
superiore a quella massima impressa sulla
spalla dello pneumatico.
In caso di notevoli escursioni della tempera-
tura esterna, controllare con maggiore fre-
quenza la pressione di gonfiaggio degli pneu-
matici, dato che varia in funzione della
temperatura.
La pressione di gonfiaggio degli pneumatici
varia di circa 7 kPa (1 psi) ogni 7 °C (12°F) di
variazione della temperatura dell'aria. È bene
ricordarlo quando si controlla la pressione di
gonfiaggio degli pneumatici in garage, so-
prattutto d'inverno.
Esempio: se la temperatura all'interno del
garage è di 20 °C (68°F) e la temperatura
esterna è di 0 °C (32 °F), la pressione di
gonfiaggio degli pneumatici a freddo deve
essere aumentata di 21 kPa (3 psi), ossia
7 kPa (1 psi) ogni 7 °C (12 °F).
La pressione degli pneumatici può aumen-
tare da 13 a 40 kPa (2-6 psi) durante il
funzionamento. Si tratta di un incrementonormale che NON deve essere corretto poi-
ché ne deriverebbe una pressione insuffi-
ciente a pneumatico freddo.
Pressioni di gonfiaggio per guida ad alta
velocità
Il Costruttore invita ad adottare una guida
sicura a velocità che rispettino i limiti previsti
dalla segnaletica stradale. Se le condizioni
del percorso e la segnaletica consentono ve-
locità elevate, è estremamente importante
mantenere una corretta pressione di gonfiag-
gio degli pneumatici. Per la guida ad alta
velocità può essere necessario aumentare la
pressione degli pneumatici e ridurre il carico
della vettura. Per i valori consigliati di velo-
cità, carico e pressioni di gonfiaggio degli
pneumatici a freddo in condizioni di sicu-
rezza, rivolgersi alla Rete Assistenziale della
vettura originaleoaunrivenditore di pneu-
matici autorizzato.
ATTENZIONE!
La guida ad alta velocità con vettura a
pieno carico è pericolosa. Infatti le mag-
giori sollecitazioni che agiscono sugli
ASSISTENZA E MANUTENZIONE
302
