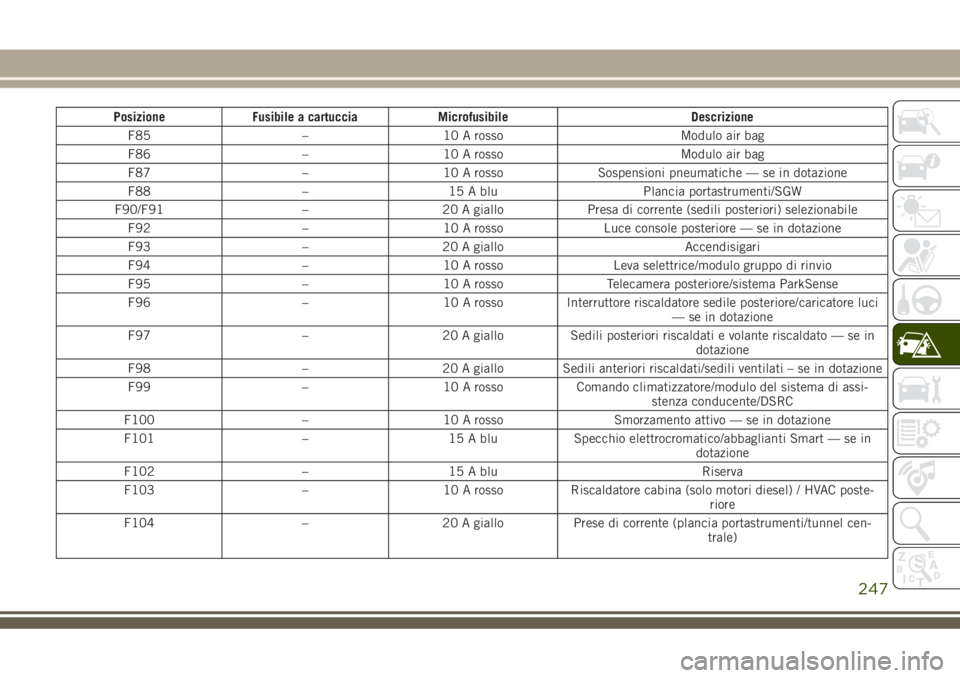

Posizione Fusibile a cartuccia Microfusibile Descrizione
F85 – 10 A rosso Modulo air bag
F86 – 10 A rosso Modulo air bag
F87 – 10 A rosso Sospensioni pneumatiche — se in dotazione
F88 – 15 A blu Plancia portastrumenti/SGW
F90/F91 – 20 A giallo Presa di corrente (sedili posteriori) selezionabile
F92 – 10 A rosso Luce console posteriore — se in dotazione
F93 – 20 A giallo Accendisigari
F94 – 10 A rosso Leva selettrice/modulo gruppo di rinvio
F95 – 10 A rosso Telecamera posteriore/sistema ParkSense
F96 – 10 A rosso Interruttore riscaldatore sedile posteriore/caricatore luci
— se in dotazione
F97 – 20 A giallo Sedili posteriori riscaldati e volante riscaldato — se in
dotazione
F98 – 20 A giallo Sedili anteriori riscaldati/sedili ventilati – se in dotazione
F99 – 10 A rosso Comando climatizzatore/modulo del sistema di assi-
stenza conducente/DSRC
F100 – 10 A rosso Smorzamento attivo — se in dotazione
F101 – 15 A blu Specchio elettrocromatico/abbaglianti Smart — se in
dotazione
F102 – 15 A blu Riserva
F103 – 10 A rosso Riscaldatore cabina (solo motori diesel) / HVAC poste-
riore
F104 – 20 A giallo Prese di corrente (plancia portastrumenti/tunnel cen-
trale)
247

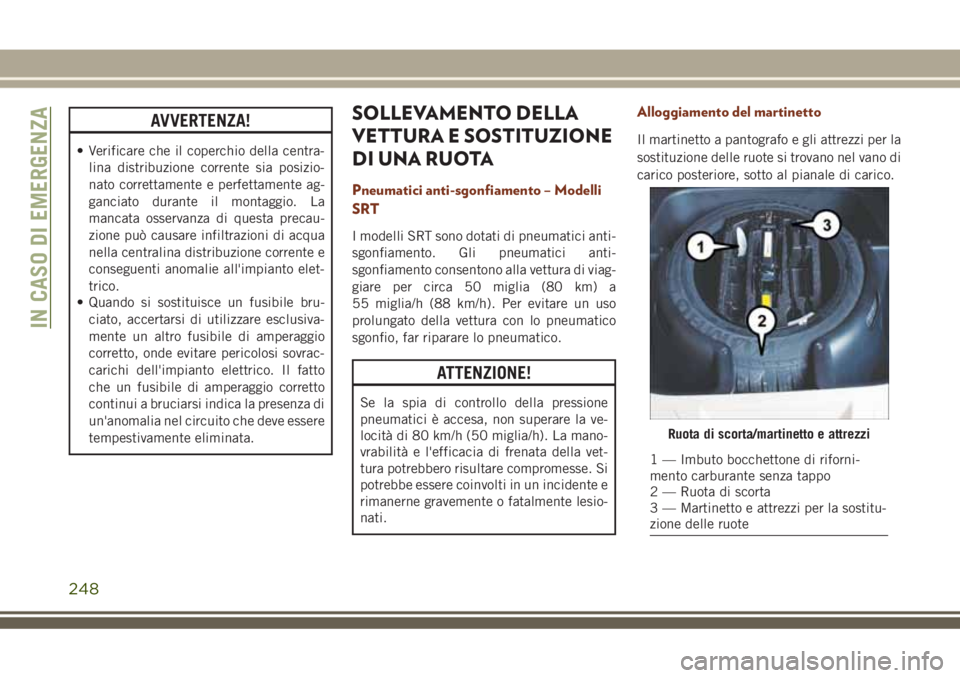

AVVERTENZA!
• Verificare che il coperchio della centra-
lina distribuzione corrente sia posizio-
nato correttamente e perfettamente ag-
ganciato durante il montaggio. La
mancata osservanza di questa precau-
zione può causare infiltrazioni di acqua
nella centralina distribuzione corrente e
conseguenti anomalie all'impianto elet-
trico.
• Quando si sostituisce un fusibile bru-
ciato, accertarsi di utilizzare esclusiva-
mente un altro fusibile di amperaggio
corretto, onde evitare pericolosi sovrac-
carichi dell'impianto elettrico. Il fatto
che un fusibile di amperaggio corretto
continui a bruciarsi indica la presenza di
un'anomalia nel circuito che deve essere
tempestivamente eliminata.
SOLLEVAMENTO DELLA
VETTURA E SOSTITUZIONE
DI UNA RUOTA
Pneumatici anti-sgonfiamento – Modelli
SRT
I modelli SRT sono dotati di pneumatici anti-
sgonfiamento. Gli pneumatici anti-
sgonfiamento consentono alla vettura di viag-
giare per circa 50 miglia (80 km) a
55 miglia/h (88 km/h). Per evitare un uso
prolungato della vettura con lo pneumatico
sgonfio, far riparare lo pneumatico.
ATTENZIONE!
Se la spia di controllo della pressione
pneumatici è accesa, non superare la ve-
locità di 80 km/h (50 miglia/h). La mano-
vrabilità e l'efficacia di frenata della vet-
tura potrebbero risultare compromesse. Si
potrebbe essere coinvolti in un incidente e
rimanerne gravemente o fatalmente lesio-
nati.
Alloggiamento del martinetto
Il martinetto a pantografo e gli attrezzi per la
sostituzione delle ruote si trovano nel vano di
carico posteriore, sotto al pianale di carico.
Ruota di scorta/martinetto e attrezzi
1 — Imbuto bocchettone di riforni-
mento carburante senza tappo
2 — Ruota di scorta
3 — Martinetto e attrezzi per la sostitu-
zione delle ruote
IN CASO DI EMERGENZA
248

Preparativi per l'uso del martinetto
AVVERTENZA!
Sollevare sempre la vettura (mediante
l'uso di un martinetto o diversamente) dai
punti di sollevamento corretti. Il mancato
rispetto di questa istruzione potrebbe cau-
sare il danneggiamento della vettura o dei
componenti del sottoscocca.
NOTA:
Per facilitare il cambio di una ruota con
quella di scorta, il sistema delle sospensioni
pneumatiche (se in dotazione) offre una fun-
zione che consente di disattivare la funzione
di assetto automatico.
1. Parcheggiare la vettura su una superficie
piana e stabile. Evitare terreni ghiacciati o
sdrucciolevoli.
ATTENZIONE!
È estremamente rischioso tentare di sosti-
tuire una ruota sul lato della vettura vicino
alla corsia di marcia; spingere pertanto la
vettura sufficientemente lontano dalla
strada per evitare di essere investiti du-
rante questa operazione.
2. Inserire le luci di emergenza.
3. Azionare anche il freno di stazionamento.
4. Portare il selettore marce in posizione P
(parcheggio).
5. Disinserire il dispositivo di accensione.
6. Bloccare la ruota diagonalmente opposta
a quella da sostituire. Ad esempio, bloc-
care la ruota posteriore sinistra se si deve
sostituire quella anteriore destra.
NOTA:
Prima di sollevare la vettura assicurarsi
che siano scesi tutti gli occupanti.
Ruota bloccata
249

7. Per ulteriori informazioni sulla disattiva-
zione della funzione di assetto automatico
sulle vetture dotate di Quadra-Lift, fare
riferimento a "Quadra-Lift — se in dota-
zione" in "Avviamento e funzionamento"
nel Libretto di Uso e Manutenzione.

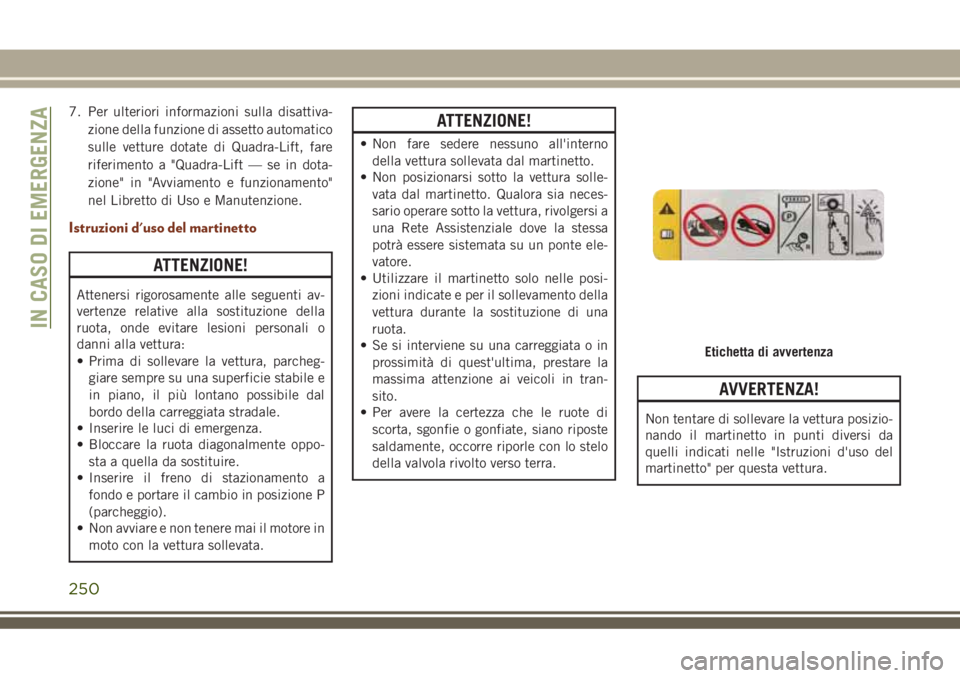

Istruzioni d'uso del martinetto
ATTENZIONE!
Attenersi rigorosamente alle seguenti av-
vertenze relative alla sostituzione della
ruota, onde evitare lesioni personali o
danni alla vettura:
• Prima di sollevare la vettura, parcheg-
giare sempre su una superficie stabile e
in piano, il più lontano possibile dal
bordo della carreggiata stradale.
• Inserire le luci di emergenza.
• Bloccare la ruota diagonalmente oppo-
sta a quella da sostituire.
• Inserire il freno di stazionamento a
fondo e portare il cambio in posizione P
(parcheggio).
• Non avviare e non tenere mai il motore in
moto con la vettura sollevata.
ATTENZIONE!
• Non fare sedere nessuno all'interno
della vettura sollevata dal martinetto.
• Non posizionarsi sotto la vettura solle-
vata dal martinetto. Qualora sia neces-
sario operare sotto la vettura, rivolgersi a
una Rete Assistenziale dove la stessa
potrà essere sistemata su un ponte ele-
vatore.
• Utilizzare il martinetto solo nelle posi-
zioni indicate e per il sollevamento della
vettura durante la sostituzione di una
ruota.
• Se si interviene su una carreggiata o in
prossimità di quest'ultima, prestare la
massima attenzione ai veicoli in tran-
sito.
• Per avere la certezza che le ruote di
scorta, sgonfie o gonfiate, siano riposte
saldamente, occorre riporle con lo stelo
della valvola rivolto verso terra.
AVVERTENZA!
Non tentare di sollevare la vettura posizio-
nando il martinetto in punti diversi da
quelli indicati nelle "Istruzioni d'uso del
martinetto" per questa vettura.
Etichetta di avvertenza
IN CASO DI EMERGENZA
250

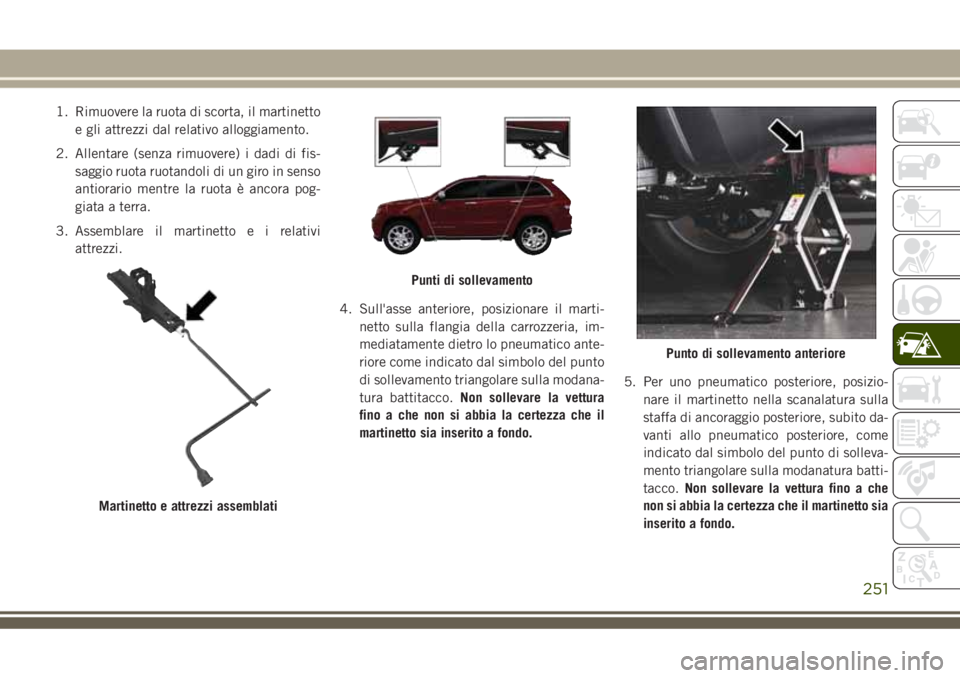

1. Rimuovere la ruota di scorta, il martinetto
e gli attrezzi dal relativo alloggiamento.
2. Allentare (senza rimuovere) i dadi di fis-
saggio ruota ruotandoli di un giro in senso
antiorario mentre la ruota è ancora pog-
giata a terra.
3. Assemblare il martinetto e i relativi
attrezzi.
4. Sull'asse anteriore, posizionare il marti-
netto sulla flangia della carrozzeria, im-
mediatamente dietro lo pneumatico ante-
riore come indicato dal simbolo del punto
di sollevamento triangolare sulla modana-
tura battitacco.Non sollevare la vettura
fino a che non si abbia la certezza che il
martinetto sia inserito a fondo.5. Per uno pneumatico posteriore, posizio-
nare il martinetto nella scanalatura sulla
staffa di ancoraggio posteriore, subito da-
vanti allo pneumatico posteriore, come
indicato dal simbolo del punto di solleva-
mento triangolare sulla modanatura batti-
tacco.Non sollevare la vettura fino a che
non si abbia la certezza che il martinetto sia
inserito a fondo.
Martinetto e attrezzi assemblati
Punti di sollevamento
Punto di sollevamento anteriore
251

AVVERTENZA!
NON sollevare la vettura facendo leva sulla
modanatura del battitacco. Accertarsi che
il martinetto sia posizionato correttamente
all'interno del pannello. Se la procedura
non viene seguita correttamente, la vet-
tura potrebbe subire dei danneggiamenti.6. Sollevare la vettura ruotando la vite del
martinetto in senso orario. Sollevare la
vettura solo quanto basta per staccare la
ruota dal terreno e poter montare la ruota
di scorta. Quanto meno la vettura è solle-
vata tanto più sarà stabile sul martinetto.
ATTENZIONE!
Il sollevamento della vettura oltre il neces-
sario può renderla meno stabile. Potrebbe
scivolare dal martinetto e ferire le persone
vicine. Non sollevare la vettura oltre l'al-
tezza richiesta per il distacco della ruota.
7. Rimuovere i dadi di fissaggio e smontare
la ruota.
8. Montare la ruota di scorta sulla vettura e i
relativi dadi di fissaggio con l'estremità
conica rivolta verso la ruota. Serrare leg-
germente i dadi.
AVVERTENZA!
Accertarsi che la ruota di scorta sia mon-
tata con lo stelo valvola verso l'esterno. La
AVVERTENZA!
vettura può danneggiarsi se la ruota di
scorta gonfiabile è montata erroneamente.
ATTENZIONE!
Il serraggio a fondo dovrà essere eseguito
dopo aver riportato a terra le ruote, per
evitare che la forza da esercitare sui dadi
ruota provochi la caduta della vettura dal
martinetto. Il mancato rispetto di tale pre-
cauzione può causare lesioni gravi.
Punto di sollevamento posteriore
Montaggio ruota di scorta/pneumatico
IN CASO DI EMERGENZA
252

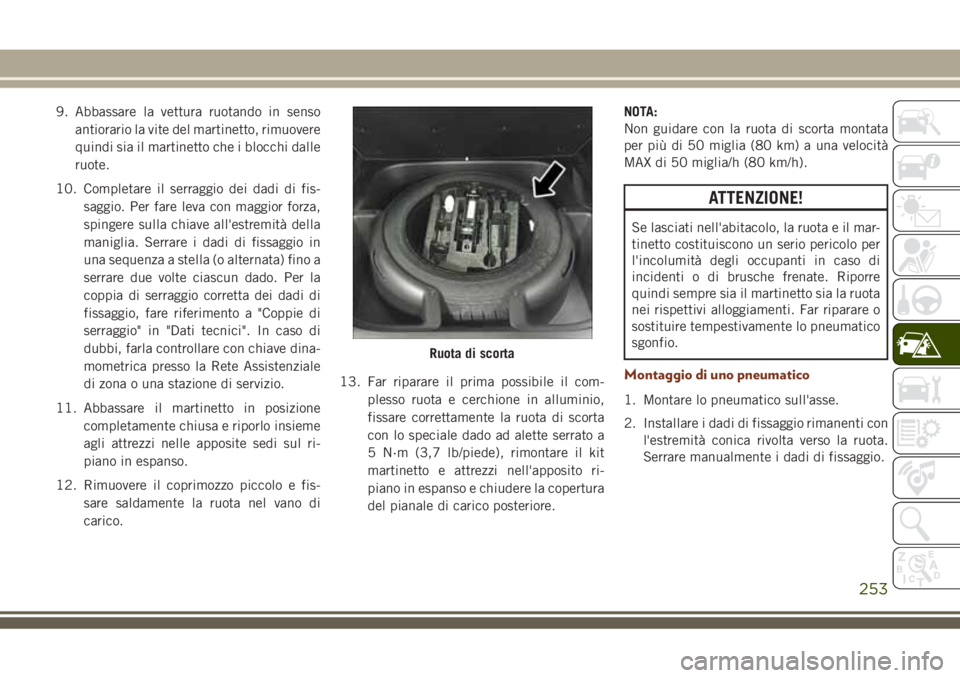

9. Abbassare la vettura ruotando in senso
antiorario la vite del martinetto, rimuovere
quindi sia il martinetto che i blocchi dalle
ruote.
10. Completare il serraggio dei dadi di fis-
saggio. Per fare leva con maggior forza,
spingere sulla chiave all'estremità della
maniglia. Serrare i dadi di fissaggio in
una sequenza a stella (o alternata) fino a
serrare due volte ciascun dado. Per la
coppia di serraggio corretta dei dadi di
fissaggio, fare riferimento a "Coppie di
serraggio" in "Dati tecnici". In caso di
dubbi, farla controllare con chiave dina-
mometrica presso la Rete Assistenziale
di zona o una stazione di servizio.
11. Abbassare il martinetto in posizione
completamente chiusa e riporlo insieme
agli attrezzi nelle apposite sedi sul ri-
piano in espanso.
12. Rimuovere il coprimozzo piccolo e fis-
sare saldamente la ruota nel vano di
carico.13. Far riparare il prima possibile il com-
plesso ruota e cerchione in alluminio,
fissare correttamente la ruota di scorta
con lo speciale dado ad alette serrato a
5 N·m (3,7 lb/piede), rimontare il kit
martinetto e attrezzi nell'apposito ri-
piano in espanso e chiudere la copertura
del pianale di carico posteriore.NOTA:
Non guidare con la ruota di scorta montata
per più di 50 miglia (80 km) a una velocità
MAX di 50 miglia/h (80 km/h).
ATTENZIONE!
Se lasciati nell'abitacolo, la ruota e il mar-
tinetto costituiscono un serio pericolo per
l'incolumità degli occupanti in caso di
incidenti o di brusche frenate. Riporre
quindi sempre sia il martinetto sia la ruota
nei rispettivi alloggiamenti. Far riparare o
sostituire tempestivamente lo pneumatico
sgonfio.
Montaggio di uno pneumatico
1. Montare lo pneumatico sull'asse.
2. Installare i dadi di fissaggio rimanenti con
l'estremità conica rivolta verso la ruota.
Serrare manualmente i dadi di fissaggio.
Ruota di scorta
253

ATTENZIONE!
Il serraggio a fondo dovrà essere eseguito
dopo aver riportato a terra le ruote, per
evitare che la forza da esercitare sui dadi
ruota provochi la caduta della vettura dal
martinetto. Il mancato rispetto di tale pre-
cauzione può causare lesioni gravi.

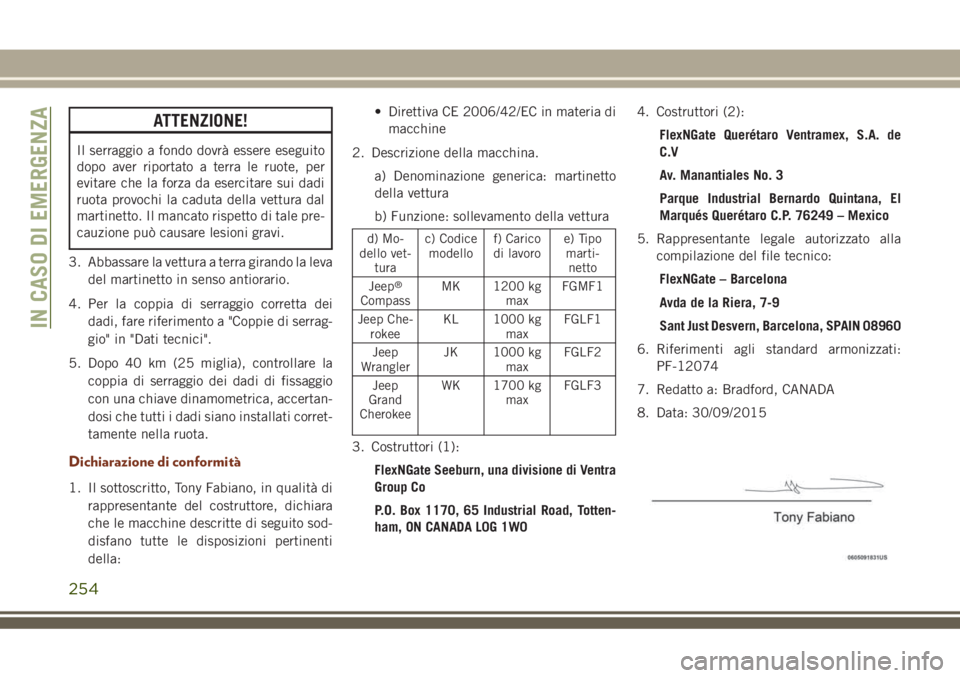

3. Abbassare la vettura a terra girando la leva
del martinetto in senso antiorario.
4. Per la coppia di serraggio corretta dei
dadi, fare riferimento a "Coppie di serrag-
gio" in "Dati tecnici".
5. Dopo 40 km (25 miglia), controllare la
coppia di serraggio dei dadi di fissaggio
con una chiave dinamometrica, accertan-
dosi che tutti i dadi siano installati corret-
tamente nella ruota.
Dichiarazione di conformità
1. Il sottoscritto, Tony Fabiano, in qualità di
rappresentante del costruttore, dichiara
che le macchine descritte di seguito sod-
disfano tutte le disposizioni pertinenti
della:• Direttiva CE 2006/42/EC in materia di
macchine
2. Descrizione della macchina.
a) Denominazione generica: martinetto
della vettura
b) Funzione: sollevamento della vettura
d) Mo-
dello vet-
turac) Codice
modellof) Carico
di lavoroe) Tipo
marti-
netto
Jeep
®
CompassMK 1200 kg
maxFGMF1
Jeep Che-
rokeeKL 1000 kg
maxFGLF1
Jeep
WranglerJK 1000 kg
maxFGLF2
Jeep
Grand
CherokeeWK 1700 kg
maxFGLF3
3. Costruttori (1):
FlexNGate Seeburn, una divisione di Ventra
Group Co
P.O. Box 1170, 65 Industrial Road, Totten-
ham, ON CANADA L0G 1W04. Costruttori (2):
FlexNGate Querétaro Ventramex, S.A. de
C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexico
5. Rappresentante legale autorizzato alla
compilazione del file tecnico:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN 08960
6. Riferimenti agli standard armonizzati:
PF-12074
7. Redatto a: Bradford, CANADA
8. Data: 30/09/2015
IN CASO DI EMERGENZA
254
