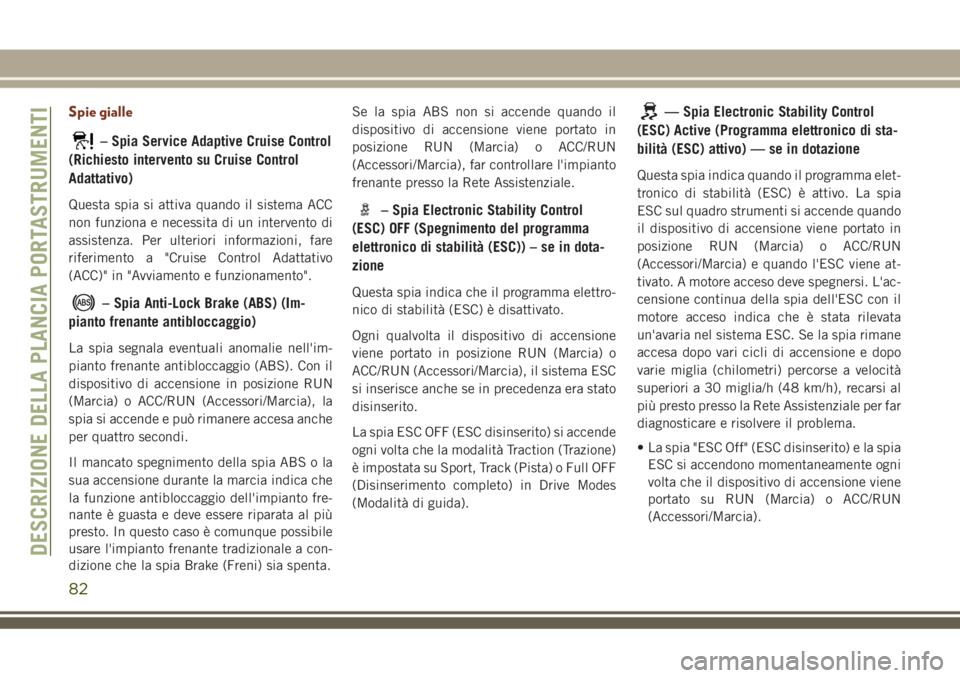

Spie gialle
– Spia Service Adaptive Cruise Control
(Richiesto intervento su Cruise Control
Adattativo)
Questa spia si attiva quando il sistema ACC
non funziona e necessita di un intervento di
assistenza. Per ulteriori informazioni, fare
riferimento a "Cruise Control Adattativo
(ACC)" in "Avviamento e funzionamento".
– Spia Anti-Lock Brake (ABS) (Im-
pianto frenante antibloccaggio)
La spia segnala eventuali anomalie nell'im-
pianto frenante antibloccaggio (ABS). Con il
dispositivo di accensione in posizione RUN
(Marcia) o ACC/RUN (Accessori/Marcia), la
spia si accende e può rimanere accesa anche
per quattro secondi.
Il mancato spegnimento della spia ABS o la
sua accensione durante la marcia indica che
la funzione antibloccaggio dell'impianto fre-
nante è guasta e deve essere riparata al più
presto. In questo caso è comunque possibile
usare l'impianto frenante tradizionale a con-
dizione che la spia Brake (Freni) sia spenta.Se la spia ABS non si accende quando il
dispositivo di accensione viene portato in
posizione RUN (Marcia) o ACC/RUN
(Accessori/Marcia), far controllare l'impianto
frenante presso la Rete Assistenziale.
– Spia Electronic Stability Control
(ESC) OFF (Spegnimento del programma
elettronico di stabilità (ESC)) – se in dota-
zione
Questa spia indica che il programma elettro-
nico di stabilità (ESC) è disattivato.
Ogni qualvolta il dispositivo di accensione
viene portato in posizione RUN (Marcia) o
ACC/RUN (Accessori/Marcia), il sistema ESC
si inserisce anche se in precedenza era stato
disinserito.
La spia ESC OFF (ESC disinserito) si accende
ogni volta che la modalità Traction (Trazione)
è impostata su Sport, Track (Pista) o Full OFF
(Disinserimento completo) in Drive Modes
(Modalità di guida).
— Spia Electronic Stability Control
(ESC) Active (Programma elettronico di sta-
bilità (ESC) attivo) — se in dotazione
Questa spia indica quando il programma elet-
tronico di stabilità (ESC) è attivo. La spia
ESC sul quadro strumenti si accende quando
il dispositivo di accensione viene portato in
posizione RUN (Marcia) o ACC/RUN
(Accessori/Marcia) e quando l'ESC viene at-
tivato. A motore acceso deve spegnersi. L'ac-
censione continua della spia dell'ESC con il
motore acceso indica che è stata rilevata
un'avaria nel sistema ESC. Se la spia rimane
accesa dopo vari cicli di accensione e dopo
varie miglia (chilometri) percorse a velocità
superiori a 30 miglia/h (48 km/h), recarsi al
più presto presso la Rete Assistenziale per far
diagnosticare e risolvere il problema.
• La spia "ESC Off" (ESC disinserito) e la spia
ESC si accendono momentaneamente ogni
volta che il dispositivo di accensione viene
portato su RUN (Marcia) o ACC/RUN
(Accessori/Marcia).
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
82
Il sistema ABS è stato progettato per funzio-
nare con pneumatici OEM. Eventuali modifi-
che e variazioni possono compromettere le
prestazioni del sistema ABS.
Spia ABS
La spia ABS gialla si accende quando il
dispositivo di accensione viene ruotato in
posizione RUN (Marcia) e può rimanere ac-
cesa anche per quattro secondi.
Il suo mancato spegnimento o la sua accen-
sione durante la marcia indicano che il si-
stema antibloccaggio dell'impianto frenante
è fuori uso e deve essere riparato. Tuttavia,
l'impianto frenante tradizionale continua a
funzionare normalmente se la spia "Anti-Lock
Brake Warning Light" (ABS) è accesa.
Qualora la spia ABS si accenda, è quanto mai
importante rivolgersi al più presto a un centro
assistenziale autorizzato per ripristinare la
funzione antibloccaggio. Se la spia ABS non
si accende con il dispositivo di accensione in
posizione RUN (Marcia), provvedere prima
possibile alla riparazione della stessa.
Impianto elettronico di regolazione
frenata
Il veicolo è dotato di un impianto elettronico
avanzato di regolazione frenata (EBC, Elec-
tronic Brake Control system). Questo sistema
include il ripartitore di frenata elettronico
(EBD, Electronic Brake Force Distribution),
l'impianto frenante antibloccaggio (ABS,
Anti-Lock Brake System), il sistema di assi-
stenza alla frenata (BAS, Brake Assist Sy-
stem), il sistema di partenza assistita in salita
(HSA, Hill Start Assist), il sistema antislitta-
mento (TCS, Traction Control System), il con-
trollo elettronico di stabilità (ESC, Electronic
Stability Control) e il sistema elettronico an-
tiribaltamento (ERM, Electronic Roll Mitiga-
tion). Questi sistemi agiscono assieme per
migliorare la stabilità della vettura e il suo
controllo nelle varie condizioni di guida.
La vettura può anche essere dotata di stabi-
lizzatore rimorchio (TSC, Trailer Sway Con-
trol), sistema Ready Alert Brakes (RAB), fun-
zione di asciugatura dei dischi (RBS, Rain
Brake Support), la coppia sterzante dinamica
(DST, Dynamic Steering Torque), il sistema dicontrollo intelligente in discesa (HDC, Hill
Descent Control) e di controllo velocità sele-
zionata (SSC, Selec-Speed Control).Ripartitore di frenata elettronico (EBD)
Questa funzione gestisce la distribuzione
della coppia frenante tra gli assi anteriore e
posteriore limitando la pressione di frenata
all'asse posteriore. In questo modo si evitano
slittamenti eccessivi delle ruote posteriori
per evitare un'instabilità della vettura e per
evitare l'inserimento dell'ABS sull'assale po-
steriore prima dell'asse anteriore.
Impianto frenante Spia freni
La "Brake System Warning Light" (Spia freni)
rossa si accende quando il dispositivo di
accensione viene ruotato in posizione RUN
(Marcia) e può rimanere accesa anche per
quattro secondi.
Se la spia freni rimane accesa o si accende
durante la guida, significa che l'impianto
frenante non funziona correttamente e deve
essere riparato immediatamente. Se la
"Brake System Warning Light" (Spia freni)
95
