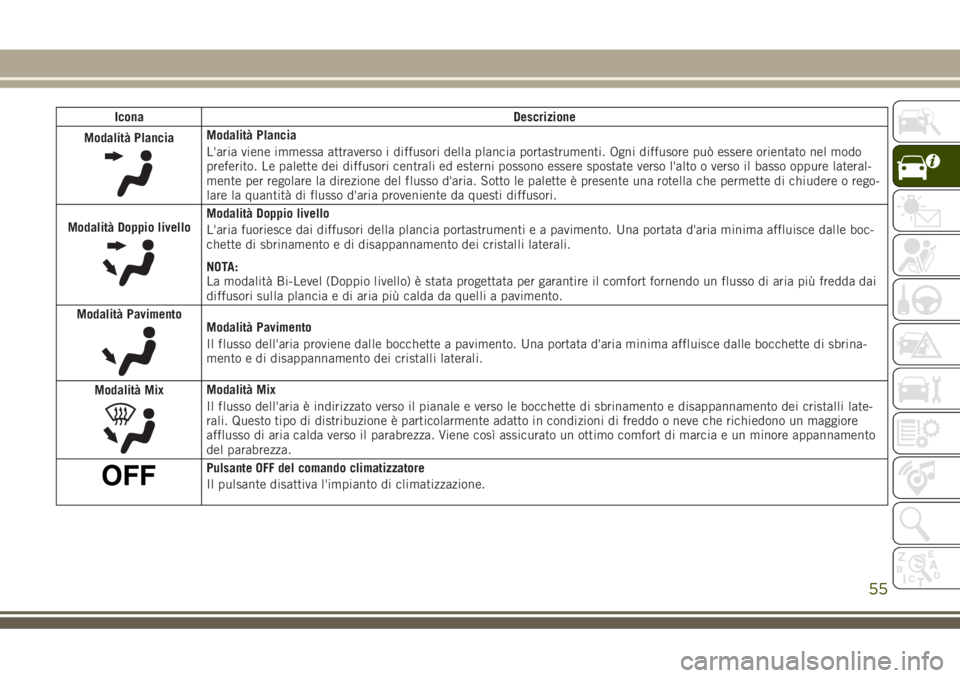

Icona Descrizione
Modalità Plancia
Modalità Plancia
L'aria viene immessa attraverso i diffusori della plancia portastrumenti. Ogni diffusore può essere orientato nel modo
preferito. Le palette dei diffusori centrali ed esterni possono essere spostate verso l'alto o verso il basso oppure lateral-
mente per regolare la direzione del flusso d'aria. Sotto le palette è presente una rotella che permette di chiudere o rego-
lare la quantità di flusso d'aria proveniente da questi diffusori.
Modalità Doppio livello
Modalità Doppio livello
L'aria fuoriesce dai diffusori della plancia portastrumenti e a pavimento. Una portata d'aria minima affluisce dalle boc-
chette di sbrinamento e di disappannamento dei cristalli laterali.
NOTA:
La modalità Bi-Level (Doppio livello) è stata progettata per garantire il comfort fornendo un flusso di aria più fredda dai
diffusori sulla plancia e di aria più calda da quelli a pavimento.
Modalità Pavimento
Modalità Pavimento
Il flusso dell'aria proviene dalle bocchette a pavimento. Una portata d'aria minima affluisce dalle bocchette di sbrina-
mento e di disappannamento dei cristalli laterali.
Modalità Mix
Modalità Mix
Il flusso dell'aria è indirizzato verso il pianale e verso le bocchette di sbrinamento e disappannamento dei cristalli late-
rali. Questo tipo di distribuzione è particolarmente adatto in condizioni di freddo o neve che richiedono un maggiore
afflusso di aria calda verso il parabrezza. Viene così assicurato un ottimo comfort di marcia e un minore appannamento
del parabrezza.
Pulsante OFF del comando climatizzatore
Il pulsante disattiva l'impianto di climatizzazione.
55

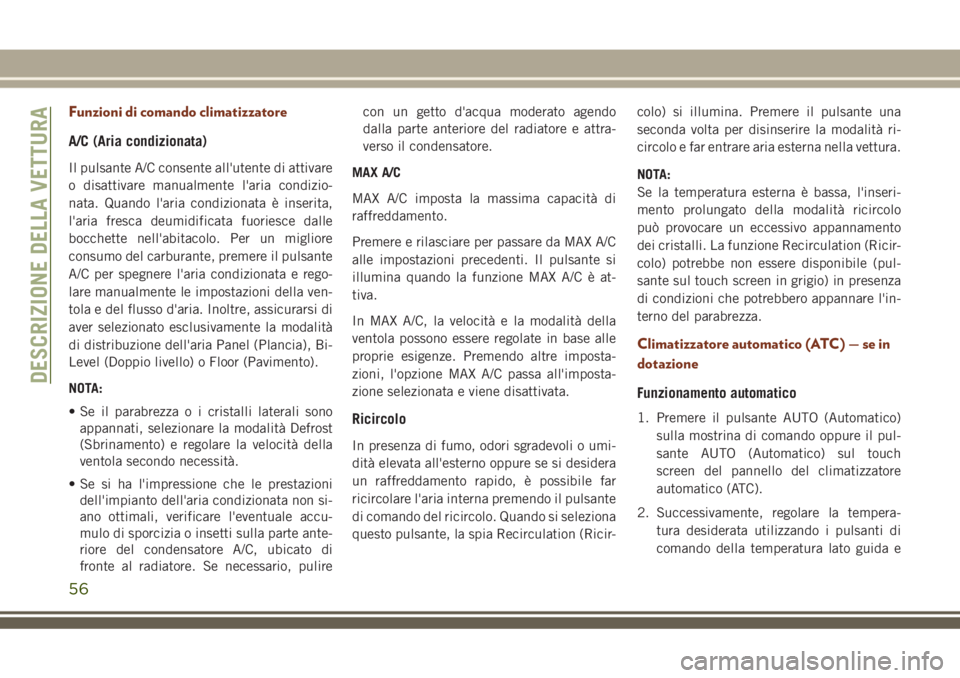

Funzioni di comando climatizzatore
A/C (Aria condizionata)
Il pulsante A/C consente all'utente di attivare
o disattivare manualmente l'aria condizio-
nata. Quando l'aria condizionata è inserita,
l'aria fresca deumidificata fuoriesce dalle
bocchette nell'abitacolo. Per un migliore
consumo del carburante, premere il pulsante
A/C per spegnere l'aria condizionata e rego-
lare manualmente le impostazioni della ven-
tola e del flusso d'aria. Inoltre, assicurarsi di
aver selezionato esclusivamente la modalità
di distribuzione dell'aria Panel (Plancia), Bi-
Level (Doppio livello) o Floor (Pavimento).
NOTA:
• Se il parabrezza o i cristalli laterali sono
appannati, selezionare la modalità Defrost
(Sbrinamento) e regolare la velocità della
ventola secondo necessità.
• Se si ha l'impressione che le prestazioni
dell'impianto dell'aria condizionata non si-
ano ottimali, verificare l'eventuale accu-
mulo di sporcizia o insetti sulla parte ante-
riore del condensatore A/C, ubicato di
fronte al radiatore. Se necessario, pulirecon un getto d'acqua moderato agendo
dalla parte anteriore del radiatore e attra-
verso il condensatore.
MAX A/C
MAX A/C imposta la massima capacità di
raffreddamento.
Premere e rilasciare per passare da MAX A/C
alle impostazioni precedenti. Il pulsante si
illumina quando la funzione MAX A/C è at-
tiva.
In MAX A/C, la velocità e la modalità della
ventola possono essere regolate in base alle
proprie esigenze. Premendo altre imposta-
zioni, l'opzione MAX A/C passa all'imposta-
zione selezionata e viene disattivata.
Ricircolo
In presenza di fumo, odori sgradevoli o umi-
dità elevata all'esterno oppure se si desidera
un raffreddamento rapido, è possibile far
ricircolare l'aria interna premendo il pulsante
di comando del ricircolo. Quando si seleziona
questo pulsante, la spia Recirculation (Ricir-colo) si illumina. Premere il pulsante una
seconda volta per disinserire la modalità ri-
circolo e far entrare aria esterna nella vettura.
NOTA:
Se la temperatura esterna è bassa, l'inseri-
mento prolungato della modalità ricircolo
può provocare un eccessivo appannamento
dei cristalli. La funzione Recirculation (Ricir-
colo) potrebbe non essere disponibile (pul-
sante sul touch screen in grigio) in presenza
di condizioni che potrebbero appannare l'in-
terno del parabrezza.
Climatizzatore automatico (ATC) — se in
dotazione
Funzionamento automatico
1. Premere il pulsante AUTO (Automatico)
sulla mostrina di comando oppure il pul-
sante AUTO (Automatico) sul touch
screen del pannello del climatizzatore
automatico (ATC).
2. Successivamente, regolare la tempera-
tura desiderata utilizzando i pulsanti di
comando della temperatura lato guida e
DESCRIZIONE DELLA VETTURA
56

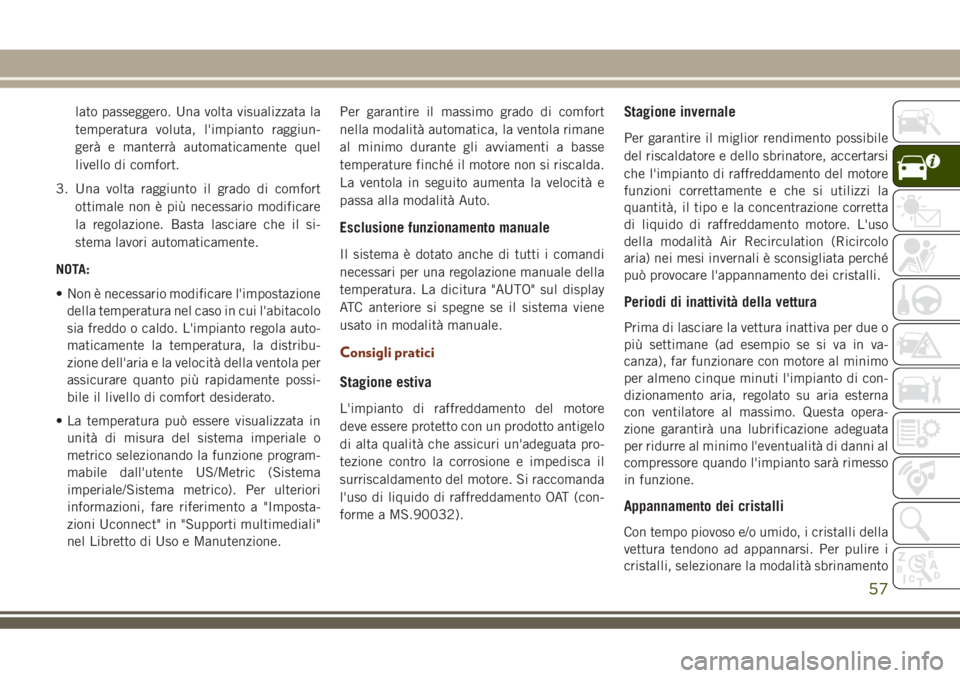

lato passeggero. Una volta visualizzata la
temperatura voluta, l'impianto raggiun-
gerà e manterrà automaticamente quel
livello di comfort.
3. Una volta raggiunto il grado di comfort
ottimale non è più necessario modificare
la regolazione. Basta lasciare che il si-
stema lavori automaticamente.
NOTA:
• Non è necessario modificare l'impostazione
della temperatura nel caso in cui l'abitacolo
sia freddo o caldo. L'impianto regola auto-
maticamente la temperatura, la distribu-
zione dell'aria e la velocità della ventola per
assicurare quanto più rapidamente possi-
bile il livello di comfort desiderato.
• La temperatura può essere visualizzata in
unità di misura del sistema imperiale o
metrico selezionando la funzione program-
mabile dall'utente US/Metric (Sistema
imperiale/Sistema metrico). Per ulteriori
informazioni, fare riferimento a "Imposta-
zioni Uconnect" in "Supporti multimediali"
nel Libretto di Uso e Manutenzione.Per garantire il massimo grado di comfort
nella modalità automatica, la ventola rimane
al minimo durante gli avviamenti a basse
temperature finché il motore non si riscalda.
La ventola in seguito aumenta la velocità e
passa alla modalità Auto.
Esclusione funzionamento manuale
Il sistema è dotato anche di tutti i comandi
necessari per una regolazione manuale della
temperatura. La dicitura "AUTO" sul display
ATC anteriore si spegne se il sistema viene
usato in modalità manuale.
Consigli pratici
Stagione estiva
L'impianto di raffreddamento del motore
deve essere protetto con un prodotto antigelo
di alta qualità che assicuri un'adeguata pro-
tezione contro la corrosione e impedisca il
surriscaldamento del motore. Si raccomanda
l'uso di liquido di raffreddamento OAT (con-
forme a MS.90032).
Stagione invernale
Per garantire il miglior rendimento possibile
del riscaldatore e dello sbrinatore, accertarsi
che l'impianto di raffreddamento del motore
funzioni correttamente e che si utilizzi la
quantità, il tipo e la concentrazione corretta
di liquido di raffreddamento motore. L'uso
della modalità Air Recirculation (Ricircolo
aria) nei mesi invernali è sconsigliata perché
può provocare l'appannamento dei cristalli.
Periodi di inattività della vettura
Prima di lasciare la vettura inattiva per due o
più settimane (ad esempio se si va in va-
canza), far funzionare con motore al minimo
per almeno cinque minuti l'impianto di con-
dizionamento aria, regolato su aria esterna
con ventilatore al massimo. Questa opera-
zione garantirà una lubrificazione adeguata
per ridurre al minimo l'eventualità di danni al
compressore quando l'impianto sarà rimesso
in funzione.
Appannamento dei cristalli
Con tempo piovoso e/o umido, i cristalli della
vettura tendono ad appannarsi. Per pulire i
cristalli, selezionare la modalità sbrinamento
57

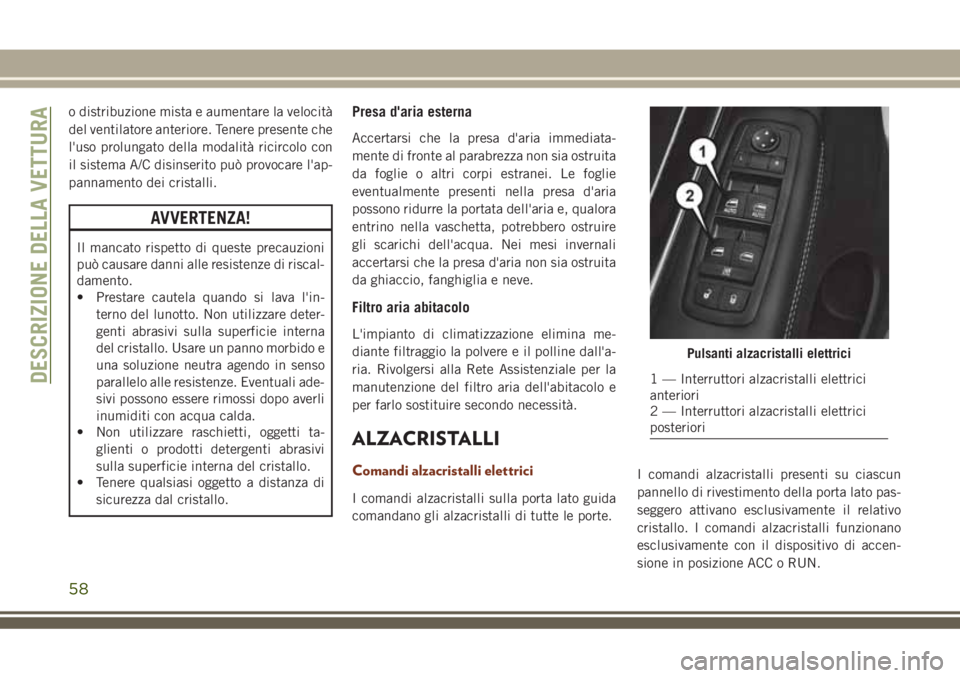

o distribuzione mista e aumentare la velocità
del ventilatore anteriore. Tenere presente che
l'uso prolungato della modalità ricircolo con
il sistema A/C disinserito può provocare l'ap-
pannamento dei cristalli.
AVVERTENZA!
Il mancato rispetto di queste precauzioni
può causare danni alle resistenze di riscal-
damento.
• Prestare cautela quando si lava l'in-
terno del lunotto. Non utilizzare deter-
genti abrasivi sulla superficie interna
del cristallo. Usare un panno morbido e
una soluzione neutra agendo in senso
parallelo alle resistenze. Eventuali ade-
sivi possono essere rimossi dopo averli
inumiditi con acqua calda.
• Non utilizzare raschietti, oggetti ta-
glienti o prodotti detergenti abrasivi
sulla superficie interna del cristallo.
• Tenere qualsiasi oggetto a distanza di
sicurezza dal cristallo.
Presa d'aria esterna
Accertarsi che la presa d'aria immediata-
mente di fronte al parabrezza non sia ostruita
da foglie o altri corpi estranei. Le foglie
eventualmente presenti nella presa d'aria
possono ridurre la portata dell'aria e, qualora
entrino nella vaschetta, potrebbero ostruire
gli scarichi dell'acqua. Nei mesi invernali
accertarsi che la presa d'aria non sia ostruita
da ghiaccio, fanghiglia e neve.
Filtro aria abitacolo
L'impianto di climatizzazione elimina me-
diante filtraggio la polvere e il polline dall'a-
ria. Rivolgersi alla Rete Assistenziale per la
manutenzione del filtro aria dell'abitacolo e
per farlo sostituire secondo necessità.
ALZACRISTALLI
Comandi alzacristalli elettrici
I comandi alzacristalli sulla porta lato guida
comandano gli alzacristalli di tutte le porte.I comandi alzacristalli presenti su ciascun
pannello di rivestimento della porta lato pas-
seggero attivano esclusivamente il relativo
cristallo. I comandi alzacristalli funzionano
esclusivamente con il dispositivo di accen-
sione in posizione ACC o RUN.
Pulsanti alzacristalli elettrici
1 — Interruttori alzacristalli elettrici
anteriori
2 — Interruttori alzacristalli elettrici
posterioriDESCRIZIONE DELLA VETTURA
58

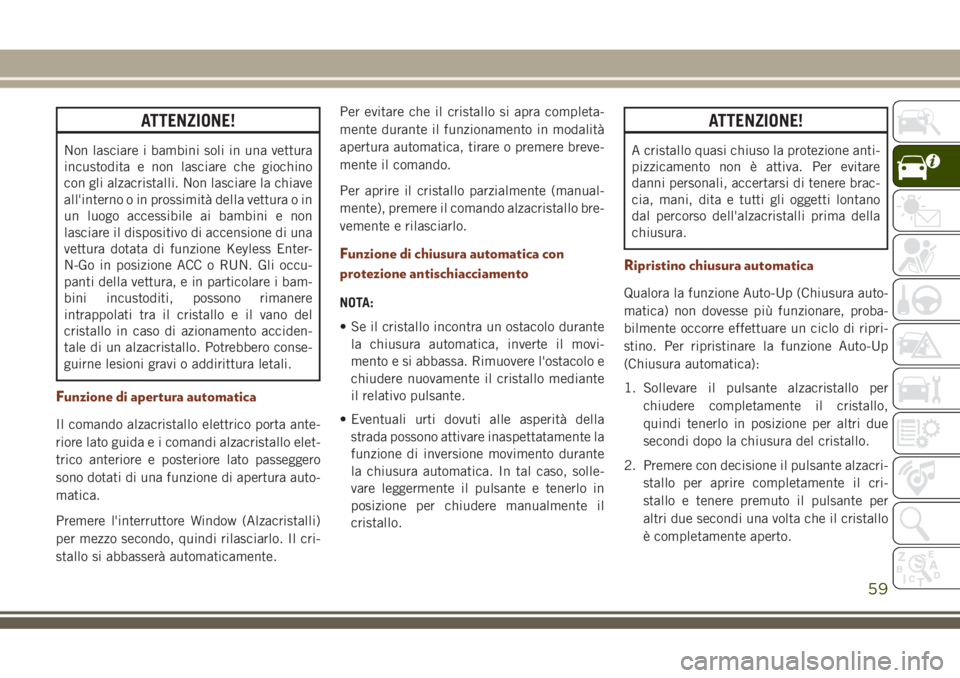

ATTENZIONE!
Non lasciare i bambini soli in una vettura
incustodita e non lasciare che giochino
con gli alzacristalli. Non lasciare la chiave
all'interno o in prossimità della vettura o in
un luogo accessibile ai bambini e non
lasciare il dispositivo di accensione di una
vettura dotata di funzione Keyless Enter-
N-Go in posizione ACC o RUN. Gli occu-
panti della vettura, e in particolare i bam-
bini incustoditi, possono rimanere
intrappolati tra il cristallo e il vano del
cristallo in caso di azionamento acciden-
tale di un alzacristallo. Potrebbero conse-
guirne lesioni gravi o addirittura letali.
Funzione di apertura automatica
Il comando alzacristallo elettrico porta ante-
riore lato guida e i comandi alzacristallo elet-
trico anteriore e posteriore lato passeggero
sono dotati di una funzione di apertura auto-
matica.
Premere l'interruttore Window (Alzacristalli)
per mezzo secondo, quindi rilasciarlo. Il cri-
stallo si abbasserà automaticamente.Per evitare che il cristallo si apra completa-
mente durante il funzionamento in modalità
apertura automatica, tirare o premere breve-
mente il comando.
Per aprire il cristallo parzialmente (manual-
mente), premere il comando alzacristallo bre-
vemente e rilasciarlo.
Funzione di chiusura automatica con
protezione antischiacciamento
NOTA:
• Se il cristallo incontra un ostacolo durante
la chiusura automatica, inverte il movi-
mento e si abbassa. Rimuovere l'ostacolo e
chiudere nuovamente il cristallo mediante
il relativo pulsante.
• Eventuali urti dovuti alle asperità della
strada possono attivare inaspettatamente la
funzione di inversione movimento durante
la chiusura automatica. In tal caso, solle-
vare leggermente il pulsante e tenerlo in
posizione per chiudere manualmente il
cristallo.
ATTENZIONE!
A cristallo quasi chiuso la protezione anti-
pizzicamento non è attiva. Per evitare
danni personali, accertarsi di tenere brac-
cia, mani, dita e tutti gli oggetti lontano
dal percorso dell'alzacristalli prima della
chiusura.
Ripristino chiusura automatica
Qualora la funzione Auto-Up (Chiusura auto-
matica) non dovesse più funzionare, proba-
bilmente occorre effettuare un ciclo di ripri-
stino. Per ripristinare la funzione Auto-Up
(Chiusura automatica):
1. Sollevare il pulsante alzacristallo per
chiudere completamente il cristallo,
quindi tenerlo in posizione per altri due
secondi dopo la chiusura del cristallo.
2. Premere con decisione il pulsante alzacri-
stallo per aprire completamente il cri-
stallo e tenere premuto il pulsante per
altri due secondi una volta che il cristallo
è completamente aperto.
59

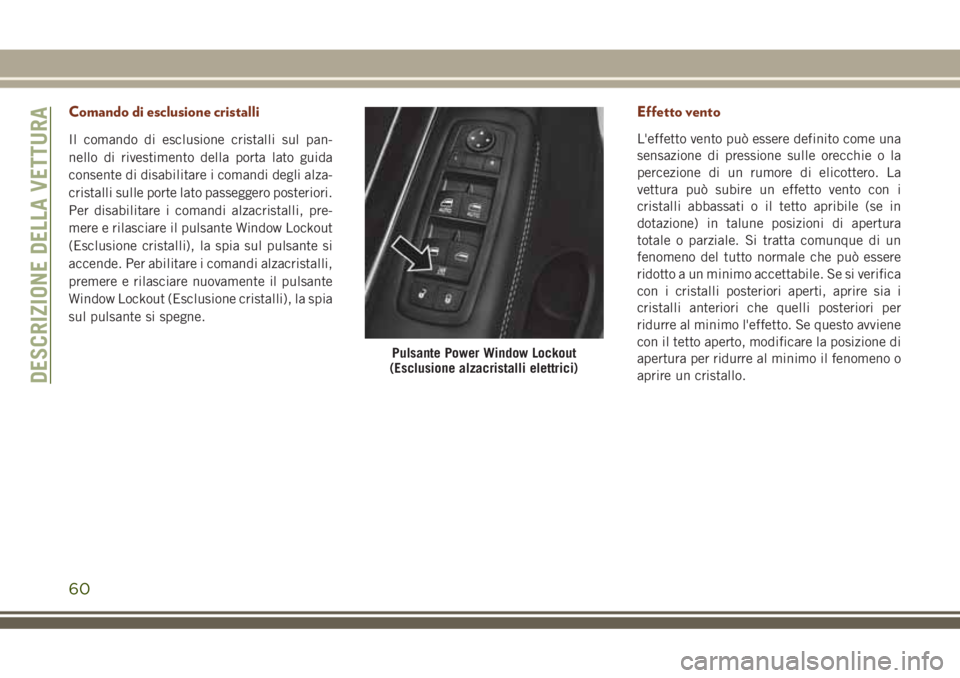

Comando di esclusione cristalli
Il comando di esclusione cristalli sul pan-
nello di rivestimento della porta lato guida
consente di disabilitare i comandi degli alza-
cristalli sulle porte lato passeggero posteriori.
Per disabilitare i comandi alzacristalli, pre-
mere e rilasciare il pulsante Window Lockout
(Esclusione cristalli), la spia sul pulsante si
accende. Per abilitare i comandi alzacristalli,
premere e rilasciare nuovamente il pulsante
Window Lockout (Esclusione cristalli), la spia
sul pulsante si spegne.
Effetto vento
L'effetto vento può essere definito come una
sensazione di pressione sulle orecchie o la
percezione di un rumore di elicottero. La
vettura può subire un effetto vento con i
cristalli abbassati o il tetto apribile (se in
dotazione) in talune posizioni di apertura
totale o parziale. Si tratta comunque di un
fenomeno del tutto normale che può essere
ridotto a un minimo accettabile. Se si verifica
con i cristalli posteriori aperti, aprire sia i
cristalli anteriori che quelli posteriori per
ridurre al minimo l'effetto. Se questo avviene
con il tetto aperto, modificare la posizione di
apertura per ridurre al minimo il fenomeno o
aprire un cristallo.
Pulsante Power Window Lockout
(Esclusione alzacristalli elettrici)
DESCRIZIONE DELLA VETTURA
60

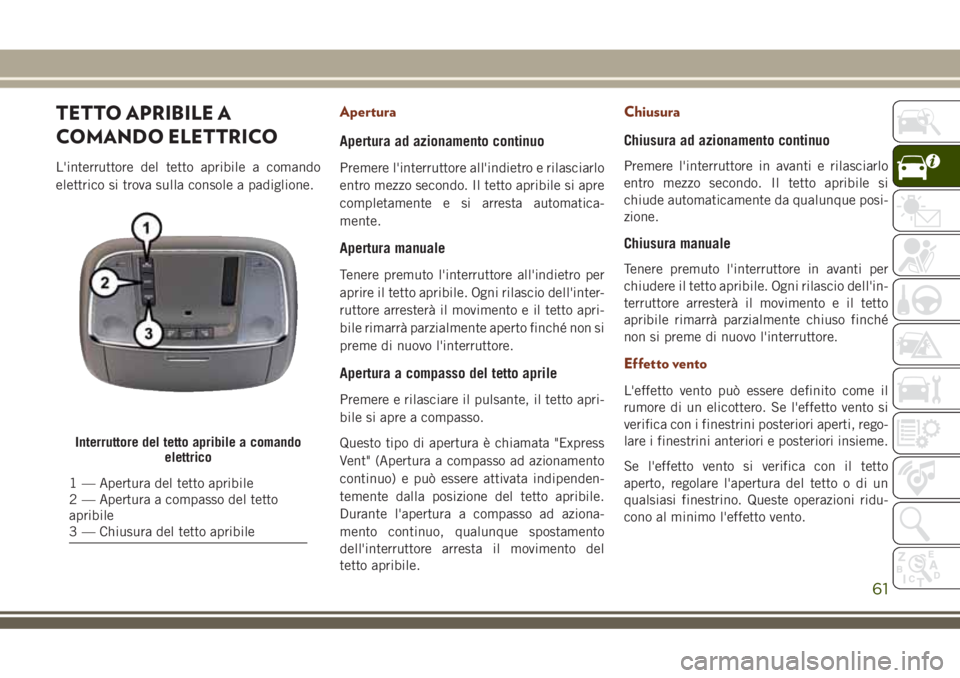

TETTO APRIBILE A
COMANDO ELETTRICO
L'interruttore del tetto apribile a comando
elettrico si trova sulla console a padiglione.
Apertura
Apertura ad azionamento continuo
Premere l'interruttore all'indietro e rilasciarlo
entro mezzo secondo. Il tetto apribile si apre
completamente e si arresta automatica-
mente.
Apertura manuale
Tenere premuto l'interruttore all'indietro per
aprire il tetto apribile. Ogni rilascio dell'inter-
ruttore arresterà il movimento e il tetto apri-
bile rimarrà parzialmente aperto finché non si
preme di nuovo l'interruttore.
Apertura a compasso del tetto aprile
Premere e rilasciare il pulsante, il tetto apri-
bile si apre a compasso.
Questo tipo di apertura è chiamata "Express
Vent" (Apertura a compasso ad azionamento
continuo) e può essere attivata indipenden-
temente dalla posizione del tetto apribile.
Durante l'apertura a compasso ad aziona-
mento continuo, qualunque spostamento
dell'interruttore arresta il movimento del
tetto apribile.
Chiusura
Chiusura ad azionamento continuo
Premere l'interruttore in avanti e rilasciarlo
entro mezzo secondo. Il tetto apribile si
chiude automaticamente da qualunque posi-
zione.
Chiusura manuale
Tenere premuto l'interruttore in avanti per
chiudere il tetto apribile. Ogni rilascio dell'in-
terruttore arresterà il movimento e il tetto
apribile rimarrà parzialmente chiuso finché
non si preme di nuovo l'interruttore.
Effetto vento
L'effetto vento può essere definito come il
rumore di un elicottero. Se l'effetto vento si
verifica con i finestrini posteriori aperti, rego-
lare i finestrini anteriori e posteriori insieme.
Se l'effetto vento si verifica con il tetto
aperto, regolare l'apertura del tetto o di un
qualsiasi finestrino. Queste operazioni ridu-
cono al minimo l'effetto vento.
Interruttore del tetto apribile a comando
elettrico
1 — Apertura del tetto apribile
2 — Apertura a compasso del tetto
apribile
3 — Chiusura del tetto apribile
61

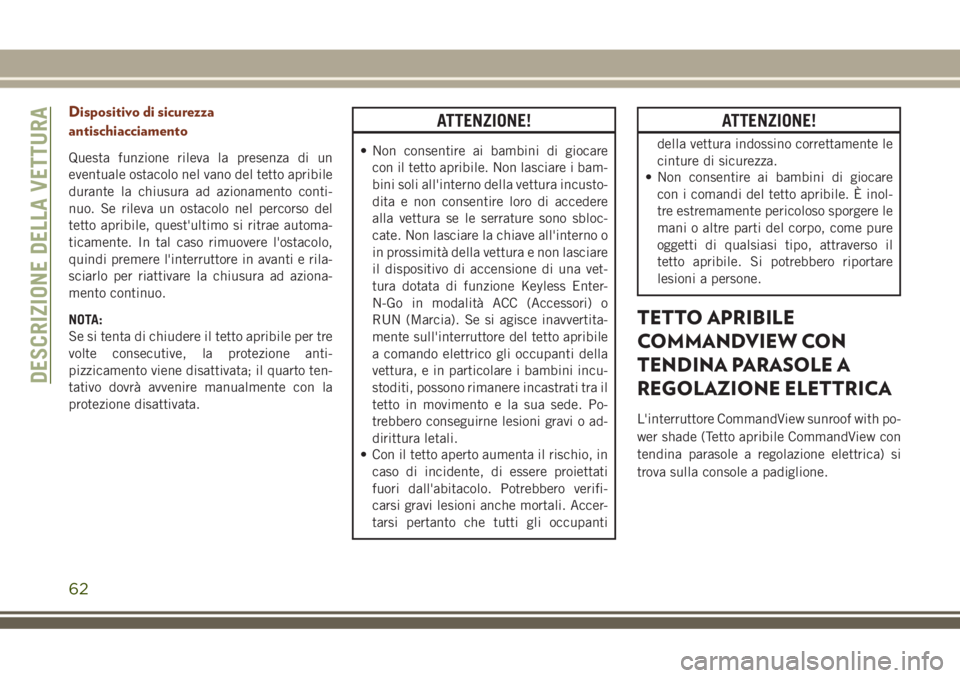

Dispositivo di sicurezza
antischiacciamento
Questa funzione rileva la presenza di un
eventuale ostacolo nel vano del tetto apribile
durante la chiusura ad azionamento conti-
nuo. Se rileva un ostacolo nel percorso del
tetto apribile, quest'ultimo si ritrae automa-
ticamente. In tal caso rimuovere l'ostacolo,
quindi premere l'interruttore in avanti e rila-
sciarlo per riattivare la chiusura ad aziona-
mento continuo.
NOTA:
Se si tenta di chiudere il tetto apribile per tre
volte consecutive, la protezione anti-
pizzicamento viene disattivata; il quarto ten-
tativo dovrà avvenire manualmente con la
protezione disattivata.
ATTENZIONE!
• Non consentire ai bambini di giocare
con il tetto apribile. Non lasciare i bam-
bini soli all'interno della vettura incusto-
dita e non consentire loro di accedere
alla vettura se le serrature sono sbloc-
cate. Non lasciare la chiave all'interno o
in prossimità della vettura e non lasciare
il dispositivo di accensione di una vet-
tura dotata di funzione Keyless Enter-
N-Go in modalità ACC (Accessori) o
RUN (Marcia). Se si agisce inavvertita-
mente sull'interruttore del tetto apribile
a comando elettrico gli occupanti della
vettura, e in particolare i bambini incu-
stoditi, possono rimanere incastrati tra il
tetto in movimento e la sua sede. Po-
trebbero conseguirne lesioni gravi o ad-
dirittura letali.
• Con il tetto aperto aumenta il rischio, in
caso di incidente, di essere proiettati
fuori dall'abitacolo. Potrebbero verifi-
carsi gravi lesioni anche mortali. Accer-
tarsi pertanto che tutti gli occupanti
ATTENZIONE!
della vettura indossino correttamente le
cinture di sicurezza.
• Non consentire ai bambini di giocare
con i comandi del tetto apribile. È inol-
tre estremamente pericoloso sporgere le
mani o altre parti del corpo, come pure
oggetti di qualsiasi tipo, attraverso il
tetto apribile. Si potrebbero riportare
lesioni a persone.
TETTO APRIBILE
COMMANDVIEW CON
TENDINA PARASOLE A
REGOLAZIONE ELETTRICA
L'interruttore CommandView sunroof with po-
wer shade (Tetto apribile CommandView con
tendina parasole a regolazione elettrica) si
trova sulla console a padiglione.
DESCRIZIONE DELLA VETTURA
62
