2018 JEEP GRAND CHEROKEE Libretto Uso Manutenzione (in Italian)

Rimozione del coperchio sede dell'attacco
rimorchio (modelli SRT) — se in dotazione
La vettura può essere dotata di un coperchio
sede dell'attacco rimorchio che deve essere
rimosso per accedere alla sede dell'attacco
(se in dotazione). Questo tipo di coperchio
sede dell'attacco si trova nella parte centrale
inferiore del paraurti posteriore.
1. Ruotare i due fermi di bloccaggio situati
sul fondo del coperchio sede dell'attacco
di 1/4 di giro in senso antiorario.
NOTA:
Utilizzare un attrezzo adatto, come ad
esempio una moneta nella scanalatura del
fermo di bloccaggio se necessario per far
leva con maggior forza.
Coperchio sede dell'attacco
1 — Posizioni delle linguette del coper-
chio sede dell'attacco
2 — Fermi di bloccaggio
Coperchio sede dell'attacco
1 — Linguette di fissaggio del coper-
chio sede dell'attacco
2 — Coperchio sede dell'attacco
3 — Fermi di bloccaggio
223

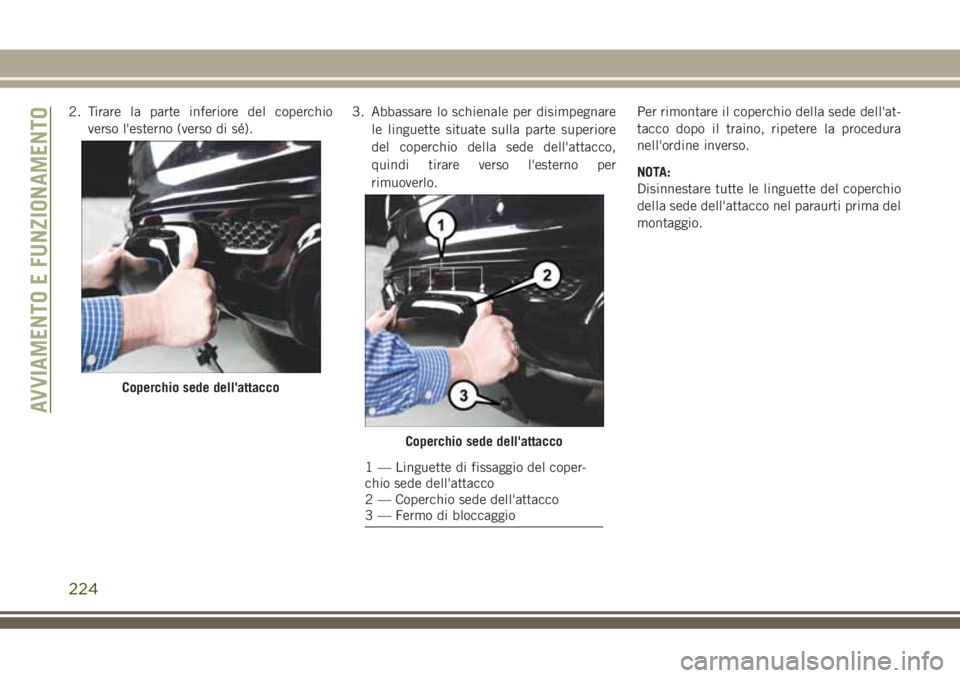

2. Tirare la parte inferiore del coperchio
verso l'esterno (verso di sé).3. Abbassare lo schienale per disimpegnare
le linguette situate sulla parte superiore
del coperchio della sede dell'attacco,
quindi tirare verso l'esterno per
rimuoverlo.Per rimontare il coperchio della sede dell'at-
tacco dopo il traino, ripetere la procedura
nell'ordine inverso.
NOTA:
Disinnestare tutte le linguette del coperchio
della sede dell'attacco nel paraurti prima del
montaggio.
Coperchio sede dell'attacco
Coperchio sede dell'attacco
1 — Linguette di fissaggio del coper-
chio sede dell'attacco
2 — Coperchio sede dell'attacco
3 — Fermo di bloccaggio
AVVIAMENTO E FUNZIONAMENTO
224

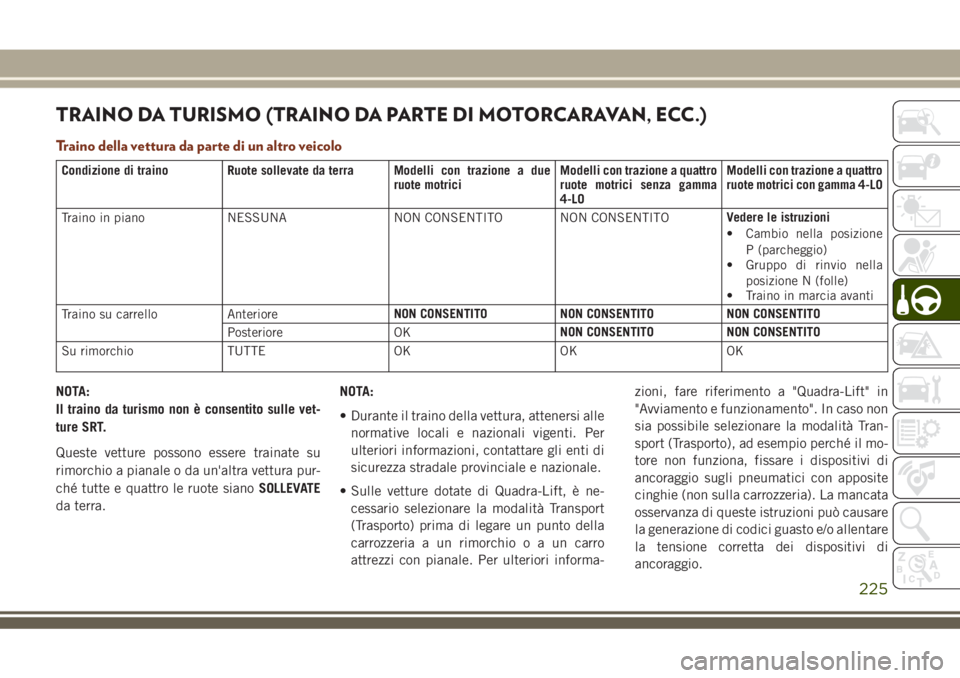

TRAINO DA TURISMO (TRAINO DA PARTE DI MOTORCARAVAN, ECC.)
Traino della vettura da parte di un altro veicolo
Condizione di traino Ruote sollevate da terra Modelli con trazione a due
ruote motriciModelli con trazione a quattro
ruote motrici senza gamma
4-LOModelli con trazione a quattro
ruote motrici con gamma 4-LO
Traino in piano NESSUNA NON CONSENTITO NON CONSENTITOVedere le istruzioni
• Cambio nella posizione
P (parcheggio)
• Gruppo di rinvio nella
posizione N (folle)
• Traino in marcia avanti
Traino su carrello AnterioreNON CONSENTITO NON CONSENTITO NON CONSENTITO
Posteriore OKNON CONSENTITO NON CONSENTITO
Su rimorchio TUTTE OK OK OK
NOTA:
Il traino da turismo non è consentito sulle vet-
ture SRT.
Queste vetture possono essere trainate su
rimorchio a pianale o da un'altra vettura pur-
ché tutte e quattro le ruote sianoSOLLEVATE
da terra.NOTA:
• Durante il traino della vettura, attenersi alle
normative locali e nazionali vigenti. Per
ulteriori informazioni, contattare gli enti di
sicurezza stradale provinciale e nazionale.
• Sulle vetture dotate di Quadra-Lift, è ne-
cessario selezionare la modalità Transport
(Trasporto) prima di legare un punto della
carrozzeria a un rimorchiooauncarro
attrezzi con pianale. Per ulteriori informa-zioni, fare riferimento a "Quadra-Lift" in
"Avviamento e funzionamento". In caso non
sia possibile selezionare la modalità Tran-
sport (Trasporto), ad esempio perché il mo-
tore non funziona, fissare i dispositivi di
ancoraggio sugli pneumatici con apposite
cinghie (non sulla carrozzeria). La mancata
osservanza di queste istruzioni può causare
la generazione di codici guasto e/o allentare
la tensione corretta dei dispositivi di
ancoraggio.
225

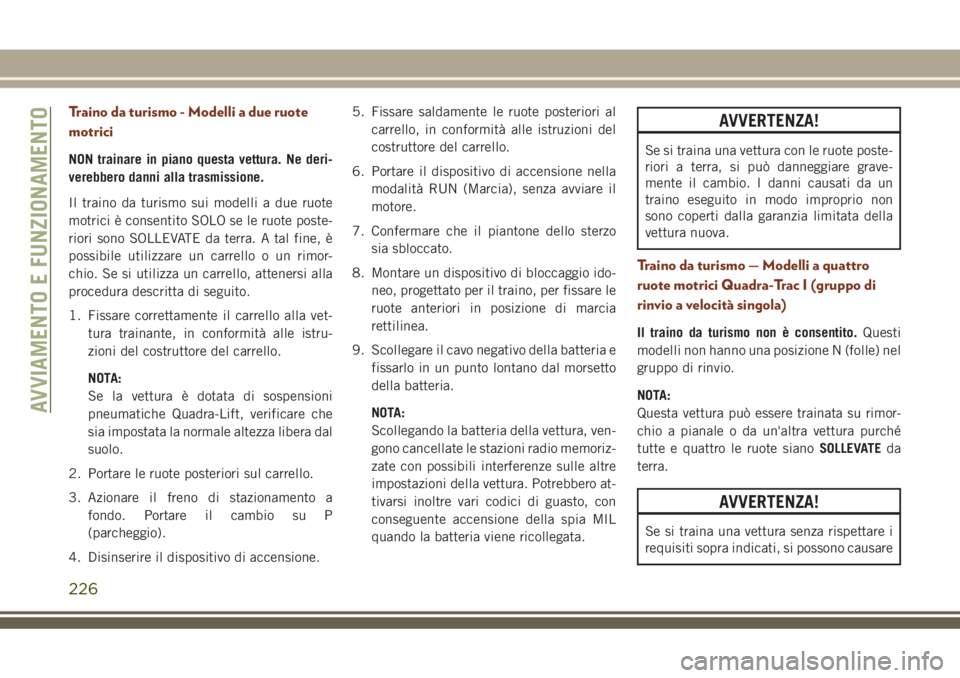

Traino da turismo - Modelli a due ruote
motrici
NON trainare in piano questa vettura. Ne deri-
verebbero danni alla trasmissione.
Il traino da turismo sui modelli a due ruote
motrici è consentito SOLO se le ruote poste-
riori sono SOLLEVATE da terra. A tal fine, è
possibile utilizzare un carrello o un rimor-
chio. Se si utilizza un carrello, attenersi alla
procedura descritta di seguito.
1. Fissare correttamente il carrello alla vet-
tura trainante, in conformità alle istru-
zioni del costruttore del carrello.
NOTA:
Se la vettura è dotata di sospensioni
pneumatiche Quadra-Lift, verificare che
sia impostata la normale altezza libera dal
suolo.
2. Portare le ruote posteriori sul carrello.
3. Azionare il freno di stazionamento a
fondo. Portare il cambio su P
(parcheggio).
4. Disinserire il dispositivo di accensione.5. Fissare saldamente le ruote posteriori al
carrello, in conformità alle istruzioni del
costruttore del carrello.
6. Portare il dispositivo di accensione nella
modalità RUN (Marcia), senza avviare il
motore.
7. Confermare che il piantone dello sterzo
sia sbloccato.
8. Montare un dispositivo di bloccaggio ido-
neo, progettato per il traino, per fissare le
ruote anteriori in posizione di marcia
rettilinea.
9. Scollegare il cavo negativo della batteria e
fissarlo in un punto lontano dal morsetto
della batteria.
NOTA:
Scollegando la batteria della vettura, ven-
gono cancellate le stazioni radio memoriz-
zate con possibili interferenze sulle altre
impostazioni della vettura. Potrebbero at-
tivarsi inoltre vari codici di guasto, con
conseguente accensione della spia MIL
quando la batteria viene ricollegata.
AVVERTENZA!
Se si traina una vettura con le ruote poste-
riori a terra, si può danneggiare grave-
mente il cambio. I danni causati da un
traino eseguito in modo improprio non
sono coperti dalla garanzia limitata della
vettura nuova.
Traino da turismo — Modelli a quattro
ruote motrici Quadra-Trac I (gruppo di
rinvio a velocità singola)
Il traino da turismo non è consentito.Questi
modelli non hanno una posizione N (folle) nel
gruppo di rinvio.
NOTA:
Questa vettura può essere trainata su rimor-
chio a pianale o da un'altra vettura purché
tutte e quattro le ruote sianoSOLLEVATEda
terra.
AVVERTENZA!
Se si traina una vettura senza rispettare i
requisiti sopra indicati, si possono causare
AVVIAMENTO E FUNZIONAMENTO
226

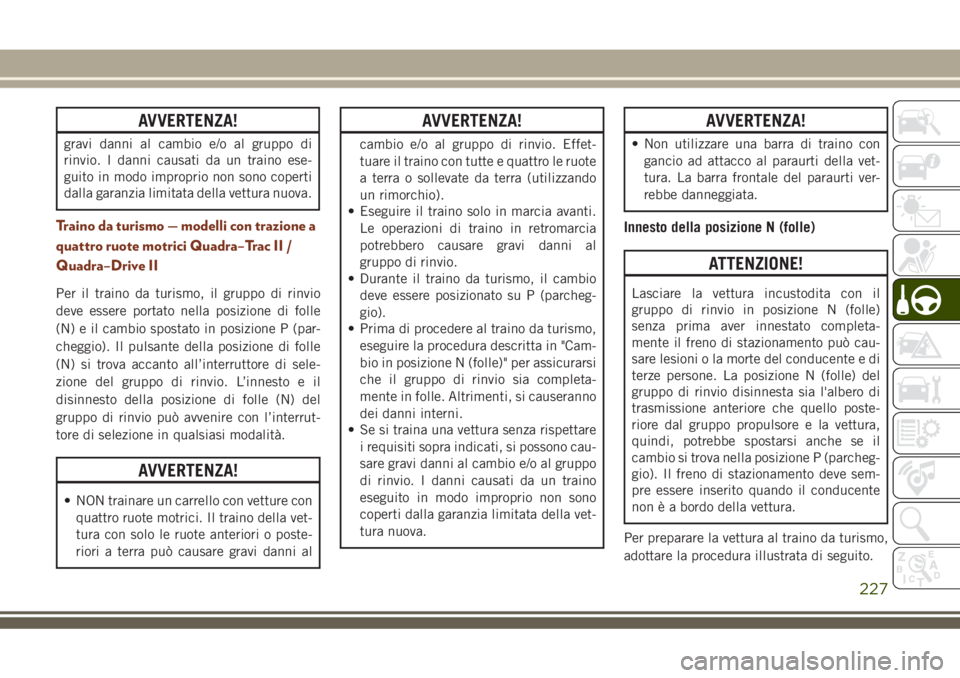

AVVERTENZA!
gravi danni al cambio e/o al gruppo di
rinvio. I danni causati da un traino ese-
guito in modo improprio non sono coperti
dalla garanzia limitata della vettura nuova.
Traino da turismo — modelli con trazione a
quattro ruote motrici Quadra–Trac II /
Quadra–Drive II
Per il traino da turismo, il gruppo di rinvio
deve essere portato nella posizione di folle
(N) e il cambio spostato in posizione P (par-
cheggio). Il pulsante della posizione di folle
(N) si trova accanto all’interruttore di sele-
zione del gruppo di rinvio. L’innesto e il
disinnesto della posizione di folle (N) del
gruppo di rinvio può avvenire con l’interrut-
tore di selezione in qualsiasi modalità.
AVVERTENZA!
• NON trainare un carrello con vetture con
quattro ruote motrici. Il traino della vet-
tura con solo le ruote anteriori o poste-
riori a terra può causare gravi danni al
AVVERTENZA!
cambio e/o al gruppo di rinvio. Effet-
tuare il traino con tutte e quattro le ruote
a terra o sollevate da terra (utilizzando
un rimorchio).
• Eseguire il traino solo in marcia avanti.
Le operazioni di traino in retromarcia
potrebbero causare gravi danni al
gruppo di rinvio.
• Durante il traino da turismo, il cambio
deve essere posizionato su P (parcheg-
gio).
• Prima di procedere al traino da turismo,
eseguire la procedura descritta in "Cam-
bio in posizione N (folle)" per assicurarsi
che il gruppo di rinvio sia completa-
mente in folle. Altrimenti, si causeranno
dei danni interni.
• Se si traina una vettura senza rispettare
i requisiti sopra indicati, si possono cau-
sare gravi danni al cambio e/o al gruppo
di rinvio. I danni causati da un traino
eseguito in modo improprio non sono
coperti dalla garanzia limitata della vet-
tura nuova.
AVVERTENZA!
• Non utilizzare una barra di traino con
gancio ad attacco al paraurti della vet-
tura. La barra frontale del paraurti ver-
rebbe danneggiata.
Innesto della posizione N (folle)
ATTENZIONE!
Lasciare la vettura incustodita con il
gruppo di rinvio in posizione N (folle)
senza prima aver innestato completa-
mente il freno di stazionamento può cau-
sare lesioni o la morte del conducente e di
terze persone. La posizione N (folle) del
gruppo di rinvio disinnesta sia l'albero di
trasmissione anteriore che quello poste-
riore dal gruppo propulsore e la vettura,
quindi, potrebbe spostarsi anche se il
cambio si trova nella posizione P (parcheg-
gio). Il freno di stazionamento deve sem-
pre essere inserito quando il conducente
non è a bordo della vettura.
Per preparare la vettura al traino da turismo,
adottare la procedura illustrata di seguito.
227

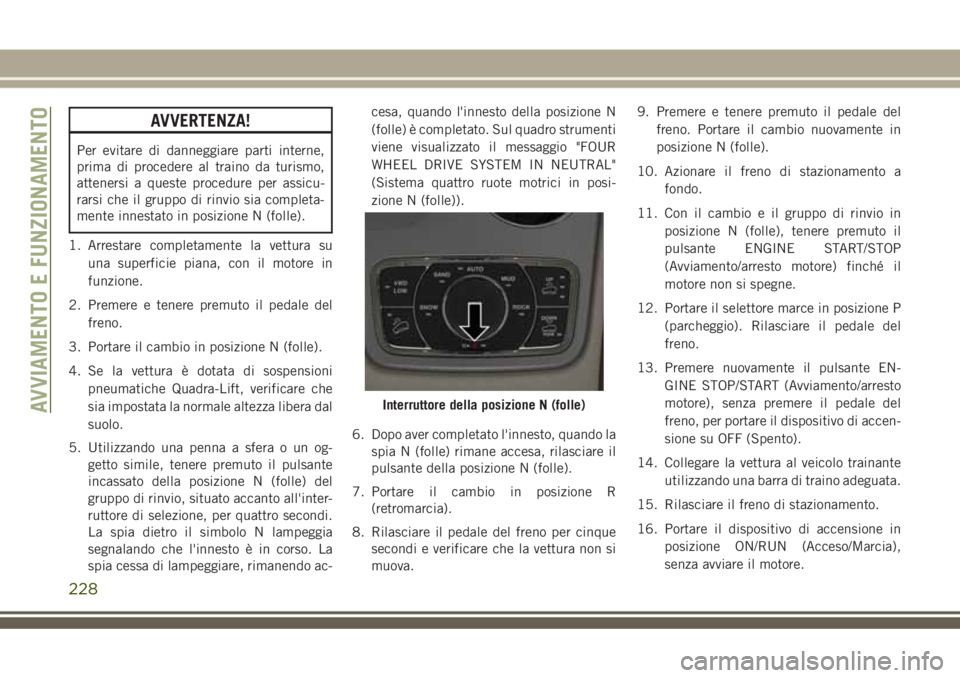

AVVERTENZA!
Per evitare di danneggiare parti interne,
prima di procedere al traino da turismo,
attenersi a queste procedure per assicu-
rarsi che il gruppo di rinvio sia completa-
mente innestato in posizione N (folle).
1. Arrestare completamente la vettura su
una superficie piana, con il motore in
funzione.
2. Premere e tenere premuto il pedale del
freno.
3. Portare il cambio in posizione N (folle).
4. Se la vettura è dotata di sospensioni
pneumatiche Quadra-Lift, verificare che
sia impostata la normale altezza libera dal
suolo.
5. Utilizzando una penna a sfera o un og-
getto simile, tenere premuto il pulsante
incassato della posizione N (folle) del
gruppo di rinvio, situato accanto all'inter-
ruttore di selezione, per quattro secondi.
La spia dietro il simbolo N lampeggia
segnalando che l'innesto è in corso. La
spia cessa di lampeggiare, rimanendo ac-cesa, quando l'innesto della posizione N
(folle) è completato. Sul quadro strumenti
viene visualizzato il messaggio "FOUR
WHEEL DRIVE SYSTEM IN NEUTRAL"
(Sistema quattro ruote motrici in posi-
zione N (folle)).
6. Dopo aver completato l'innesto, quando la
spia N (folle) rimane accesa, rilasciare il
pulsante della posizione N (folle).
7. Portare il cambio in posizione R
(retromarcia).
8. Rilasciare il pedale del freno per cinque
secondi e verificare che la vettura non si
muova.9. Premere e tenere premuto il pedale del
freno. Portare il cambio nuovamente in
posizione N (folle).
10. Azionare il freno di stazionamento a
fondo.
11. Con il cambio e il gruppo di rinvio in
posizione N (folle), tenere premuto il
pulsante ENGINE START/STOP
(Avviamento/arresto motore) finché il
motore non si spegne.
12. Portare il selettore marce in posizione P
(parcheggio). Rilasciare il pedale del
freno.
13. Premere nuovamente il pulsante EN-
GINE STOP/START (Avviamento/arresto
motore), senza premere il pedale del
freno, per portare il dispositivo di accen-
sione su OFF (Spento).
14. Collegare la vettura al veicolo trainante
utilizzando una barra di traino adeguata.
15. Rilasciare il freno di stazionamento.
16. Portare il dispositivo di accensione in
posizione ON/RUN (Acceso/Marcia),
senza avviare il motore.
Interruttore della posizione N (folle)AVVIAMENTO E FUNZIONAMENTO
228

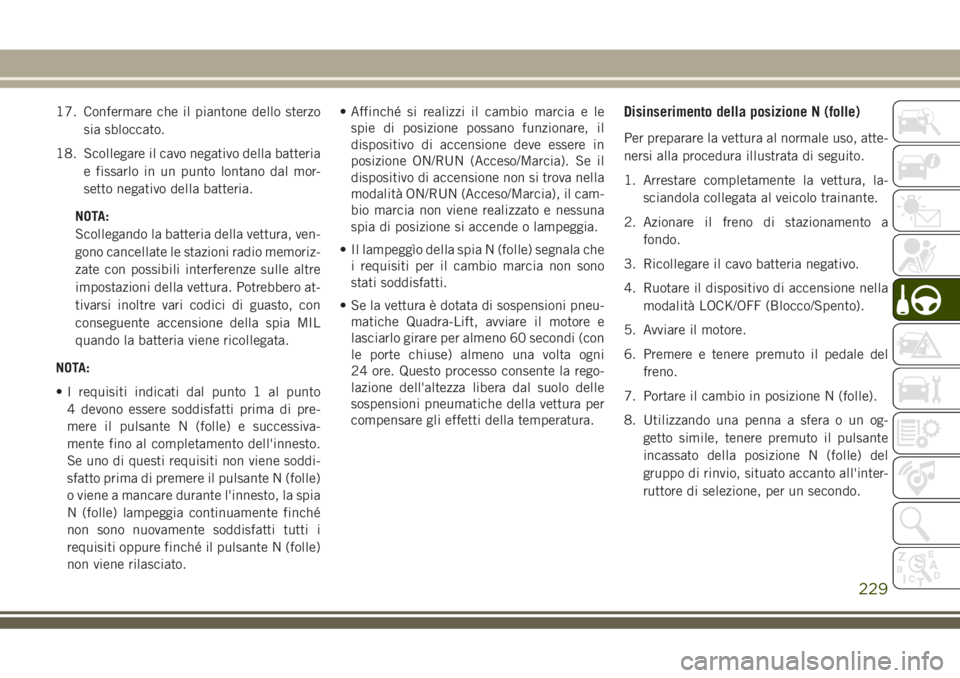

17. Confermare che il piantone dello sterzo
sia sbloccato.
18. Scollegare il cavo negativo della batteria
e fissarlo in un punto lontano dal mor-
setto negativo della batteria.
NOTA:
Scollegando la batteria della vettura, ven-
gono cancellate le stazioni radio memoriz-
zate con possibili interferenze sulle altre
impostazioni della vettura. Potrebbero at-
tivarsi inoltre vari codici di guasto, con
conseguente accensione della spia MIL
quando la batteria viene ricollegata.
NOTA:
• I requisiti indicati dal punto 1 al punto
4 devono essere soddisfatti prima di pre-
mere il pulsante N (folle) e successiva-
mente fino al completamento dell'innesto.
Se uno di questi requisiti non viene soddi-
sfatto prima di premere il pulsante N (folle)
o viene a mancare durante l'innesto, la spia
N (folle) lampeggia continuamente finché
non sono nuovamente soddisfatti tutti i
requisiti oppure finché il pulsante N (folle)
non viene rilasciato.• Affinché si realizzi il cambio marcia e le
spie di posizione possano funzionare, il
dispositivo di accensione deve essere in
posizione ON/RUN (Acceso/Marcia). Se il
dispositivo di accensione non si trova nella
modalità ON/RUN (Acceso/Marcia), il cam-
bio marcia non viene realizzato e nessuna
spia di posizione si accende o lampeggia.
• Il lampeggìo della spia N (folle) segnala che
i requisiti per il cambio marcia non sono
stati soddisfatti.
• Se la vettura è dotata di sospensioni pneu-
matiche Quadra-Lift, avviare il motore e
lasciarlo girare per almeno 60 secondi (con
le porte chiuse) almeno una volta ogni
24 ore. Questo processo consente la rego-
lazione dell'altezza libera dal suolo delle
sospensioni pneumatiche della vettura per
compensare gli effetti della temperatura.Disinserimento della posizione N (folle)
Per preparare la vettura al normale uso, atte-
nersi alla procedura illustrata di seguito.
1. Arrestare completamente la vettura, la-
sciandola collegata al veicolo trainante.
2. Azionare il freno di stazionamento a
fondo.
3. Ricollegare il cavo batteria negativo.
4. Ruotare il dispositivo di accensione nella
modalità LOCK/OFF (Blocco/Spento).
5. Avviare il motore.
6. Premere e tenere premuto il pedale del
freno.
7. Portare il cambio in posizione N (folle).
8. Utilizzando una penna a sfera o un og-
getto simile, tenere premuto il pulsante
incassato della posizione N (folle) del
gruppo di rinvio, situato accanto all'inter-
ruttore di selezione, per un secondo.
229

9. Quando la spia N (folle) si spegne, rila-
sciare il pulsante N (folle). Dopo aver
rilasciato il pulsante N (folle), il gruppo di
rinvio passa alla posizione indicata dal-
l’interruttore di selezione.
10. Portare il cambio su P (parcheggio).
Spegnere il motore.11. Rilasciare il pedale del freno.
12. Scollegare la vettura dal veicolo
trainante.
13. Avviare il motore.
14. Premere e tenere premuto il pedale del
freno.
15. Rilasciare il freno di stazionamento.
16. Portare il cambio nella posizione D
(drive), rilasciare il pedale del freno e
controllare che la vettura funzioni
normalmente.
NOTA:
• I requisiti indicati dal punto 1 al punto
5 devono essere soddisfatti prima di pre-
mere il pulsante N (folle) e successiva-
mente fino al completamento dell'innesto.
Se uno di questi requisiti non viene soddi-
sfatto prima di premere il pulsante N (folle)
o viene a mancare durante l'innesto, la spia
N (folle) lampeggia continuamente finché
non sono nuovamente soddisfatti tutti i
requisiti oppure finché il pulsante non
viene rilasciato.• Affinché si realizzi il cambio marcia e le
spie di posizione possano funzionare, il
dispositivo di accensione deve essere in
posizione RUN (Marcia). Se il dispositivo di
accensione non si trova nella modalità RUN
(Marcia), il cambio marcia non viene realiz-
zato e nessuna spia di posizione si accende
o lampeggia.
• Il lampeggìo della spia N (folle) segnala che
i requisiti per il cambio marcia non sono
stati soddisfatti.
Interruttore della posizione N (folle)
AVVIAMENTO E FUNZIONAMENTO
230
