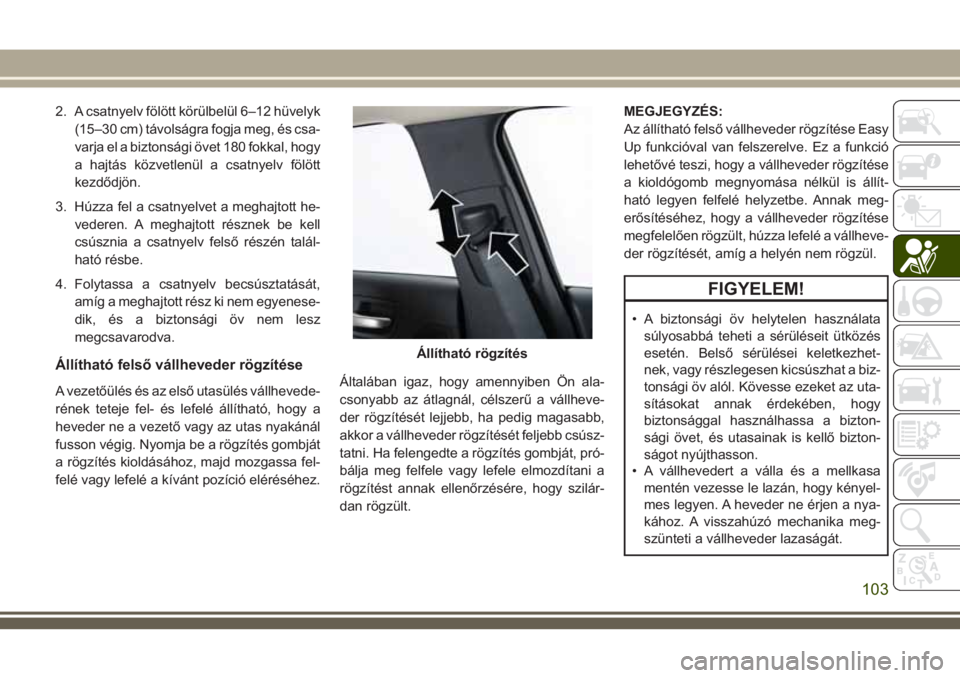

2. A csatnyelv fölött körülbelül 6–12 hüvelyk
(15–30 cm) távolságra fogja meg, és csa-
varja el a biztonsági övet 180 fokkal, hogy
a hajtás közvetlenül a csatnyelv fölött
kezdődjön.
3. Húzza fel a csatnyelvet a meghajtott he-
vederen. A meghajtott résznek be kell
csúsznia a csatnyelv felső részén talál-
ható résbe.
4. Folytassa a csatnyelv becsúsztatását,
amíg a meghajtott rész ki nem egyenese-
dik, és a biztonsági öv nem lesz
megcsavarodva.
Állítható felső vállheveder rögzítése
A vezetőülés és az első utasülés vállhevede-
rének teteje fel- és lefelé állítható, hogy a
heveder ne a vezető vagy az utas nyakánál
fusson végig. Nyomja be a rögzítés gombját
a rögzítés kioldásához, majd mozgassa fel-
felé vagy lefelé a kívánt pozíció eléréséhez.Általában igaz, hogy amennyiben Ön ala-
csonyabb az átlagnál, célszerű a vállheve-
der rögzítését lejjebb, ha pedig magasabb,
akkor a vállheveder rögzítését feljebb csúsz-
tatni. Ha felengedte a rögzítés gombját, pró-
bálja meg felfele vagy lefele elmozdítani a
rögzítést annak ellenőrzésére, hogy szilár-
dan rögzült.MEGJEGYZÉS:
Az állítható felső vállheveder rögzítése Easy
Up funkcióval van felszerelve. Ez a funkció
lehetővé teszi, hogy a vállheveder rögzítése
a kioldógomb megnyomása nélkül is állít-
ható legyen felfelé helyzetbe. Annak meg-
erősítéséhez, hogy a vállheveder rögzítése
megfelelően rögzült, húzza lefelé a vállheve-
der rögzítését, amíg a helyén nem rögzül.
FIGYELEM!
• A biztonsági öv helytelen használata
súlyosabbá teheti a sérüléseit ütközés
esetén. Belső sérülései keletkezhet-
nek, vagy részlegesen kicsúszhat a biz-
tonsági öv alól. Kövesse ezeket az uta-
sításokat annak érdekében, hogy
biztonsággal használhassa a bizton-
sági övet, és utasainak is kellő bizton-
ságot nyújthasson.
• A vállhevedert a válla és a mellkasa
mentén vezesse le lazán, hogy kényel-
mes legyen. A heveder ne érjen a nya-
kához. A visszahúzó mechanika meg-
szünteti a vállheveder lazaságát.
Állítható rögzítés
103

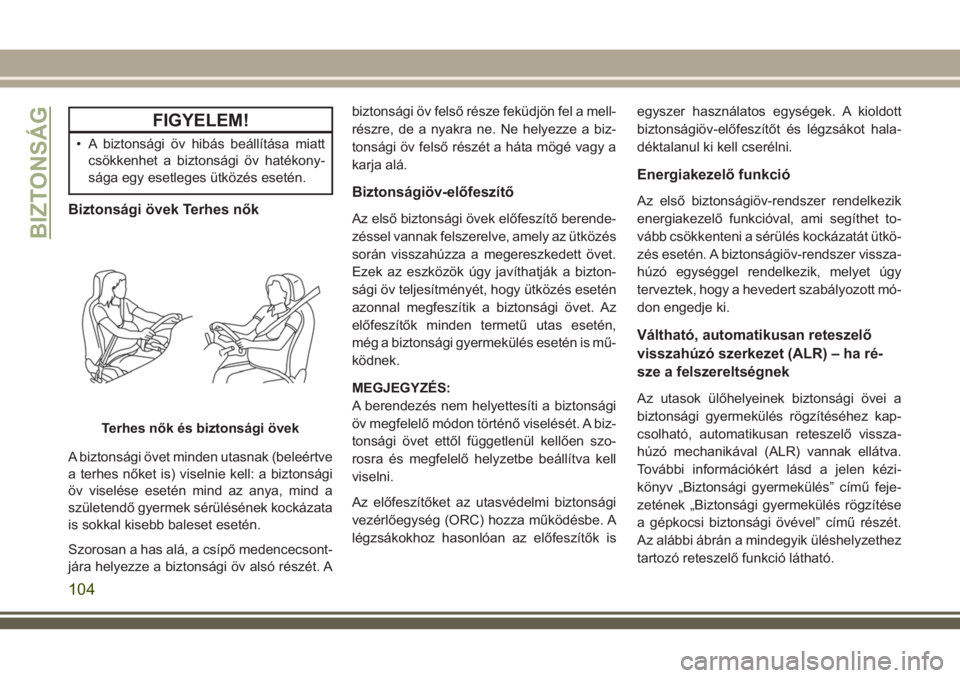

FIGYELEM!
• A biztonsági öv hibás beállítása miatt
csökkenhet a biztonsági öv hatékony-
sága egy esetleges ütközés esetén.
Biztonsági övek Terhes nők
A biztonsági övet minden utasnak (beleértve
a terhes nőket is) viselnie kell: a biztonsági
öv viselése esetén mind az anya, mind a
születendő gyermek sérülésének kockázata
is sokkal kisebb baleset esetén.
Szorosan a has alá, a csípő medencecsont-
jára helyezze a biztonsági öv alsó részét. Abiztonsági öv felső része feküdjön fel a mell-
részre, de a nyakra ne. Ne helyezze a biz-
tonsági öv felső részét a háta mögé vagy a
karja alá.
Biztonságiöv-előfeszítő
Az első biztonsági övek előfeszítő berende-
zéssel vannak felszerelve, amely az ütközés
során visszahúzza a megereszkedett övet.
Ezek az eszközök úgy javíthatják a bizton-
sági öv teljesítményét, hogy ütközés esetén
azonnal megfeszítik a biztonsági övet. Az
előfeszítők minden termetű utas esetén,
még a biztonsági gyermekülés esetén is mű-
ködnek.
MEGJEGYZÉS:
A berendezés nem helyettesíti a biztonsági
öv megfelelő módon történő viselését. A biz-
tonsági övet ettől függetlenül kellően szo-
rosra és megfelelő helyzetbe beállítva kell
viselni.
Az előfeszítőket az utasvédelmi biztonsági
vezérlőegység (ORC) hozza működésbe. A
légzsákokhoz hasonlóan az előfeszítők isegyszer használatos egységek. A kioldott
biztonságiöv-előfeszítőt és légzsákot hala-
déktalanul ki kell cserélni.
Energiakezelő funkció
Az első biztonságiöv-rendszer rendelkezik
energiakezelő funkcióval, ami segíthet to-
vább csökkenteni a sérülés kockázatát ütkö-
zés esetén. A biztonságiöv-rendszer vissza-
húzó egységgel rendelkezik, melyet úgy
terveztek, hogy a hevedert szabályozott mó-
don engedje ki.
Váltható, automatikusan reteszelő
visszahúzó szerkezet (ALR) – ha ré-
sze a felszereltségnek
Az utasok ülőhelyeinek biztonsági övei a
biztonsági gyermekülés rögzítéséhez kap-
csolható, automatikusan reteszelő vissza-
húzó mechanikával (ALR) vannak ellátva.
További információkért lásd a jelen kézi-
könyv „Biztonsági gyermekülés” című feje-
zetének „Biztonsági gyermekülés rögzítése
a gépkocsi biztonsági övével” című részét.
Az alábbi ábrán a mindegyik üléshelyzethez
tartozó reteszelő funkció látható.
Terhes nők és biztonsági övek
BIZTONSÁG
104

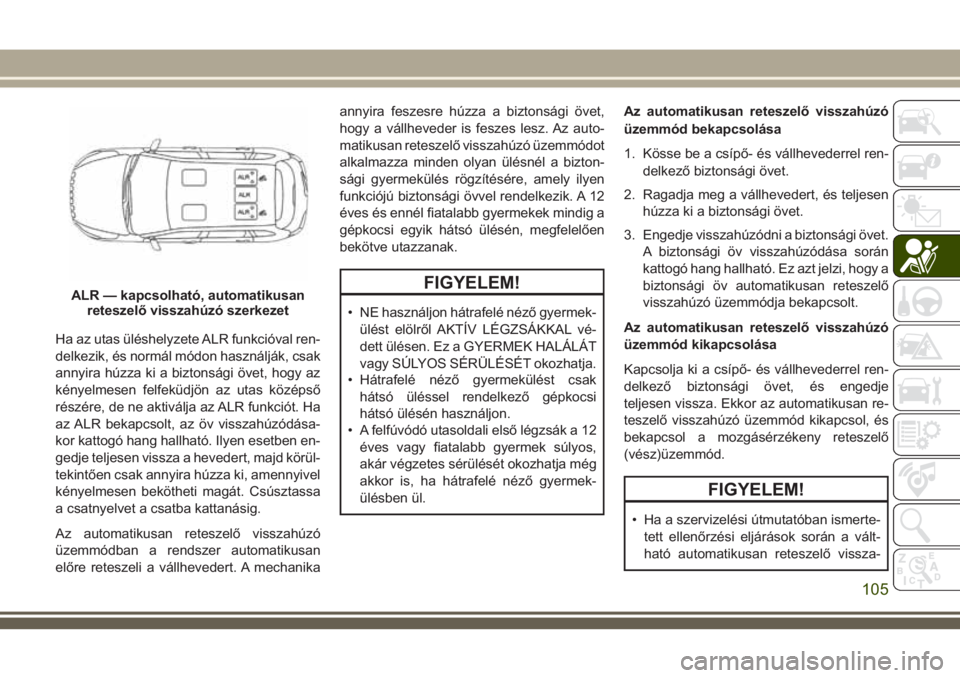

Ha az utas üléshelyzete ALR funkcióval ren-
delkezik, és normál módon használják, csak
annyira húzza ki a biztonsági övet, hogy az
kényelmesen felfeküdjön az utas középső
részére, de ne aktiválja az ALR funkciót. Ha
az ALR bekapcsolt, az öv visszahúzódása-
kor kattogó hang hallható. Ilyen esetben en-
gedje teljesen vissza a hevedert, majd körül-
tekintően csak annyira húzza ki, amennyivel
kényelmesen bekötheti magát. Csúsztassa
a csatnyelvet a csatba kattanásig.
Az automatikusan reteszelő visszahúzó
üzemmódban a rendszer automatikusan
előre reteszeli a vállhevedert. A mechanikaannyira feszesre húzza a biztonsági övet,
hogy a vállheveder is feszes lesz. Az auto-
matikusan reteszelő visszahúzó üzemmódot
alkalmazza minden olyan ülésnél a bizton-
sági gyermekülés rögzítésére, amely ilyen
funkciójú biztonsági övvel rendelkezik. A 12
éves és ennél fiatalabb gyermekek mindig a
gépkocsi egyik hátsó ülésén, megfelelően
bekötve utazzanak.
FIGYELEM!
• NE használjon hátrafelé néző gyermek-
ülést elölről AKTÍV LÉGZSÁKKAL vé-
dett ülésen. Ez a GYERMEK HALÁLÁT
vagy SÚLYOS SÉRÜLÉSÉT okozhatja.
• Hátrafelé néző gyermekülést csak
hátsó üléssel rendelkező gépkocsi
hátsó ülésén használjon.
• A felfúvódó utasoldali első légzsák a 12
éves vagy fiatalabb gyermek súlyos,
akár végzetes sérülését okozhatja még
akkor is, ha hátrafelé néző gyermek-
ülésben ül.Az automatikusan reteszelő visszahúzó
üzemmód bekapcsolása
1. Kösse be a csípő- és vállhevederrel ren-
delkező biztonsági övet.
2. Ragadja meg a vállhevedert, és teljesen
húzza ki a biztonsági övet.
3. Engedje visszahúzódni a biztonsági övet.
A biztonsági öv visszahúzódása során
kattogó hang hallható. Ez azt jelzi, hogy a
biztonsági öv automatikusan reteszelő
visszahúzó üzemmódja bekapcsolt.
Az automatikusan reteszelő visszahúzó
üzemmód kikapcsolása
Kapcsolja ki a csípő- és vállhevederrel ren-
delkező biztonsági övet, és engedje
teljesen vissza. Ekkor az automatikusan re-
teszelő visszahúzó üzemmód kikapcsol, és
bekapcsol a mozgásérzékeny reteszelő
(vész)üzemmód.
FIGYELEM!
• Ha a szervizelési útmutatóban ismerte-
tett ellenőrzési eljárások során a vált-
ható automatikusan reteszelő vissza-
ALR — kapcsolható, automatikusan
reteszelő visszahúzó szerkezet
105

FIGYELEM!

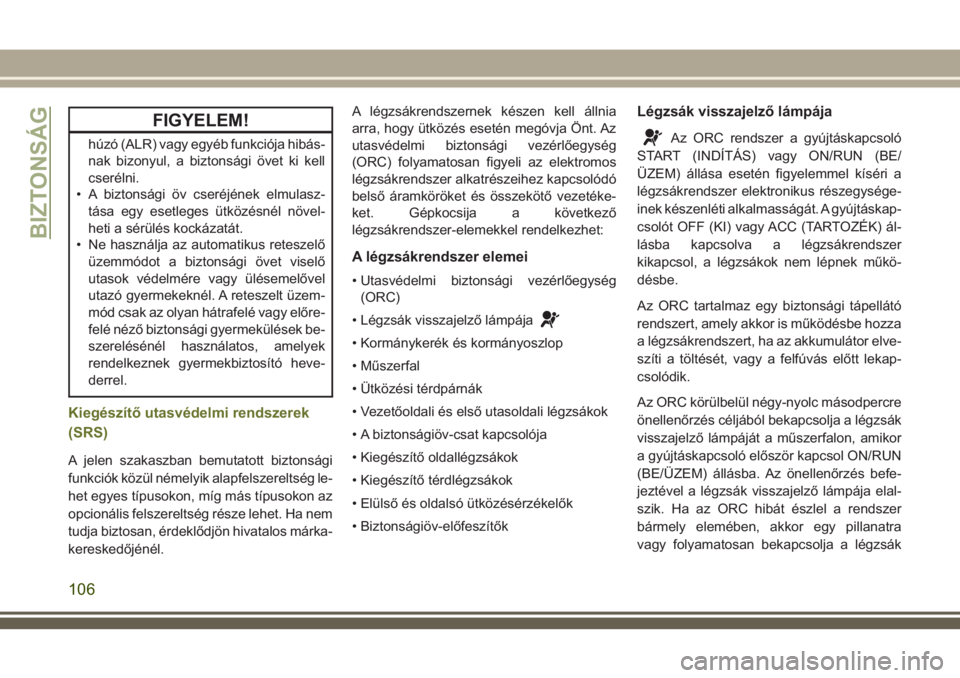

húzó (ALR) vagy egyéb funkciója hibás-
nak bizonyul, a biztonsági övet ki kell
cserélni.
• A biztonsági öv cseréjének elmulasz-
tása egy esetleges ütközésnél növel-
heti a sérülés kockázatát.
• Ne használja az automatikus reteszelő
üzemmódot a biztonsági övet viselő
utasok védelmére vagy ülésemelővel
utazó gyermekeknél. A reteszelt üzem-
mód csak az olyan hátrafelé vagy előre-
felé néző biztonsági gyermekülések be-
szerelésénél használatos, amelyek
rendelkeznek gyermekbiztosító heve-
derrel.
Kiegészítő utasvédelmi rendszerek
(SRS)
A jelen szakaszban bemutatott biztonsági
funkciók közül némelyik alapfelszereltség le-
het egyes típusokon, míg más típusokon az
opcionális felszereltség része lehet. Ha nem
tudja biztosan, érdeklődjön hivatalos márka-
kereskedőjénél.A légzsákrendszernek készen kell állnia
arra, hogy ütközés esetén megóvja Önt. Az
utasvédelmi biztonsági vezérlőegység
(ORC) folyamatosan figyeli az elektromos
légzsákrendszer alkatrészeihez kapcsolódó
belső áramköröket és összekötő vezetéke-
ket. Gépkocsija a következő
légzsákrendszer-elemekkel rendelkezhet:
A légzsákrendszer elemei
• Utasvédelmi biztonsági vezérlőegység
(ORC)
• Légzsák visszajelző lámpája
• Kormánykerék és kormányoszlop
• Műszerfal
• Ütközési térdpárnák
• Vezetőoldali és első utasoldali légzsákok
• A biztonságiöv-csat kapcsolója
• Kiegészítő oldallégzsákok
• Kiegészítő térdlégzsákok
• Elülső és oldalsó ütközésérzékelők
• Biztonságiöv-előfeszítők
Légzsák visszajelző lámpája
Az ORC rendszer a gyújtáskapcsoló
START (INDÍTÁS) vagy ON/RUN (BE/
ÜZEM) állása esetén figyelemmel kíséri a
légzsákrendszer elektronikus részegysége-
inek készenléti alkalmasságát. A gyújtáskap-
csolót OFF (KI) vagy ACC (TARTOZÉK) ál-
lásba kapcsolva a légzsákrendszer
kikapcsol, a légzsákok nem lépnek műkö-
désbe.
Az ORC tartalmaz egy biztonsági tápellátó
rendszert, amely akkor is működésbe hozza
a légzsákrendszert, ha az akkumulátor elve-
szíti a töltését, vagy a felfúvás előtt lekap-
csolódik.
Az ORC körülbelül négy-nyolc másodpercre
önellenőrzés céljából bekapcsolja a légzsák
visszajelző lámpáját a műszerfalon, amikor
a gyújtáskapcsoló először kapcsol ON/RUN
(BE/ÜZEM) állásba. Az önellenőrzés befe-
jeztével a légzsák visszajelző lámpája elal-
szik. Ha az ORC hibát észlel a rendszer
bármely elemében, akkor egy pillanatra
vagy folyamatosan bekapcsolja a légzsák
BIZTONSÁG
106

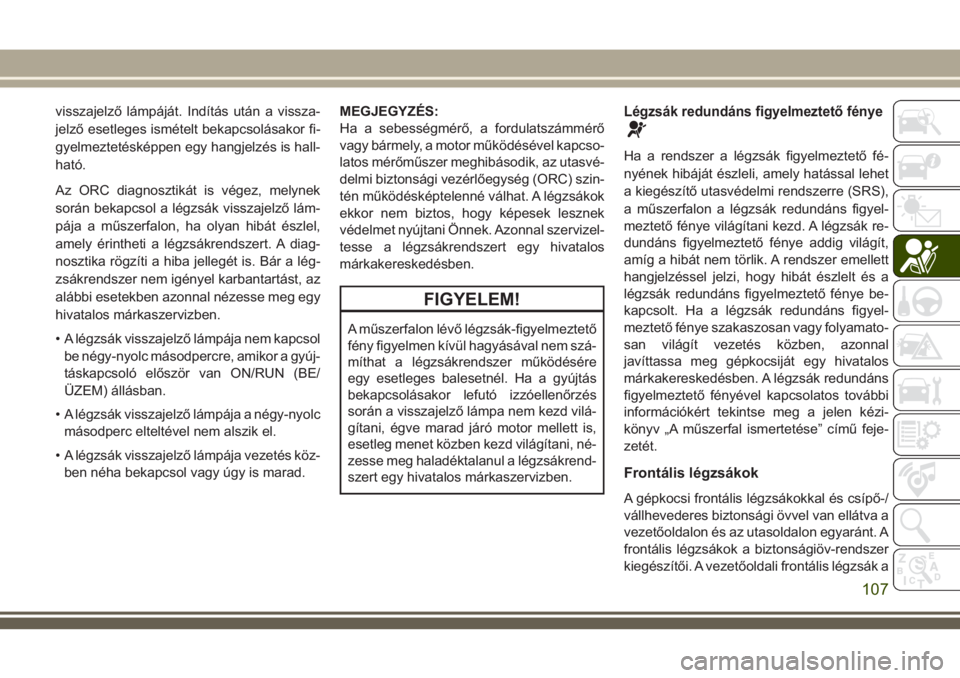

visszajelző lámpáját. Indítás után a vissza-
jelző esetleges ismételt bekapcsolásakor fi-
gyelmeztetésképpen egy hangjelzés is hall-
ható.
Az ORC diagnosztikát is végez, melynek
során bekapcsol a légzsák visszajelző lám-
pája a műszerfalon, ha olyan hibát észlel,
amely érintheti a légzsákrendszert. A diag-
nosztika rögzíti a hiba jellegét is. Bár a lég-
zsákrendszer nem igényel karbantartást, az
alábbi esetekben azonnal nézesse meg egy
hivatalos márkaszervizben.
• A légzsák visszajelző lámpája nem kapcsol
be négy-nyolc másodpercre, amikor a gyúj-
táskapcsoló először van ON/RUN (BE/
ÜZEM) állásban.
• A légzsák visszajelző lámpája a négy-nyolc
másodperc elteltével nem alszik el.
• A légzsák visszajelző lámpája vezetés köz-
ben néha bekapcsol vagy úgy is marad.MEGJEGYZÉS:
Ha a sebességmérő, a fordulatszámmérő
vagy bármely, a motor működésével kapcso-
latos mérőműszer meghibásodik, az utasvé-
delmi biztonsági vezérlőegység (ORC) szin-
tén működésképtelenné válhat. A légzsákok
ekkor nem biztos, hogy képesek lesznek
védelmet nyújtani Önnek. Azonnal szervizel-
tesse a légzsákrendszert egy hivatalos
márkakereskedésben.
FIGYELEM!
A műszerfalon lévő légzsák-figyelmeztető
fény figyelmen kívül hagyásával nem szá-
míthat a légzsákrendszer működésére
egy esetleges balesetnél. Ha a gyújtás
bekapcsolásakor lefutó izzóellenőrzés
során a visszajelző lámpa nem kezd vilá-
gítani, égve marad járó motor mellett is,
esetleg menet közben kezd világítani, né-
zesse meg haladéktalanul a légzsákrend-
szert egy hivatalos márkaszervizben.
Légzsák redundáns figyelmeztető fénye
Ha a rendszer a légzsák figyelmeztető fé-
nyének hibáját észleli, amely hatással lehet
a kiegészítő utasvédelmi rendszerre (SRS),
a műszerfalon a légzsák redundáns figyel-
meztető fénye világítani kezd. A légzsák re-
dundáns figyelmeztető fénye addig világít,
amíg a hibát nem törlik. A rendszer emellett
hangjelzéssel jelzi, hogy hibát észlelt és a
légzsák redundáns figyelmeztető fénye be-
kapcsolt. Ha a légzsák redundáns figyel-
meztető fénye szakaszosan vagy folyamato-
san világít vezetés közben, azonnal
javíttassa meg gépkocsiját egy hivatalos
márkakereskedésben. A légzsák redundáns
figyelmeztető fényével kapcsolatos további
információkért tekintse meg a jelen kézi-
könyv „A műszerfal ismertetése” című feje-
zetét.
Frontális légzsákok
A gépkocsi frontális légzsákokkal és csípő-/
vállhevederes biztonsági övvel van ellátva a
vezetőoldalon és az utasoldalon egyaránt. A
frontális légzsákok a biztonságiöv-rendszer
kiegészítői. A vezetőoldali frontális légzsák a
107

kormánykerék közepében található. Az uta-
soldali frontális légzsák a műszerfalba, a
kesztyűtartó fölé van beépítve. A légzsákok
feletti burkolaton az „SRS AIRBAG” vagy
„AIRBAG” felirat található dombornyomott
írással.FIGYELEM!
• Ha a korszerű frontális légzsákrendszer
működésbe lépésekor túl közel tartóz-
kodik a kormánykerékhez vagy a mű-
szerfalhoz, akkor súlyos, akár végzetes
sérülést is szenvedhet. A légzsák kellő
helyet igényel a működéséhez. Dőljön
hátra úgy, hogy a kormánykereket és a
kezelőszerveket a karjait kényelmesen
kinyújtva elérhesse.
• Ne szereljen hátrafelé néző gyermek-
ülést légzsák elé. A felfúvódó utasoldali
első légzsák a 12 éves vagy fiatalabb
gyermek súlyos, akár végzetes sérülé-
sét okozhatja még akkor is, ha hátrafelé
néző gyermekülésben ül.
• Hátrafelé néző gyermekülést csak
hátsó üléssel rendelkező gépkocsiban
használjon.
A vezető- és utasoldali első légzsák
funkciói
Az első légzsákrendszert úgy tervezték,
hogy az ütközés súlyosságának és típusá-
nak megfelelően fúvódjon fel, amit az utas-
védelmi biztonsági vezérlőegység (ORC)határoz meg az elülső ütközésérzékelők (ha
része a felszereltségnek) vagy a rendszer
más összetevői által nyújtott adatok alapján.
A vezetőoldali első légzsákrendszer egylép-
csős légzsákkal rendelkezik. Az utasoldali
első légzsákrendszer többlépcsős légzsák-
kal rendelkezik. Az első lépcső felfúvója a
légzsákok működését igénylő ütközést kö-
vetően azonnal kiold. A többlépcsős lég-
zsáknál kevésbé súlyos ütközések esetén
az alacsony energiájú fokozat aktiválódik.
Súlyosabb ütközéseknél a reakció is jelentő-
sebb mértékű.
A gépkocsi rendelkezhet vezető- és/vagy
utasoldali biztonságiöv-csat kapcsolóval,
amely jelzi a vezető és/vagy első utas be-
csatolt állapotát. A biztonságiöv-csat kap-
csolója szabályozhatja az utasoldali több-
lépcsős légzsák felfúvásának mértékét.
FIGYELEM!
• A műszerfalon vagy a kormánykeréken
lévő légzsákra vagy a közelébe tilos
bármilyen tárgyat helyezni, mert az a

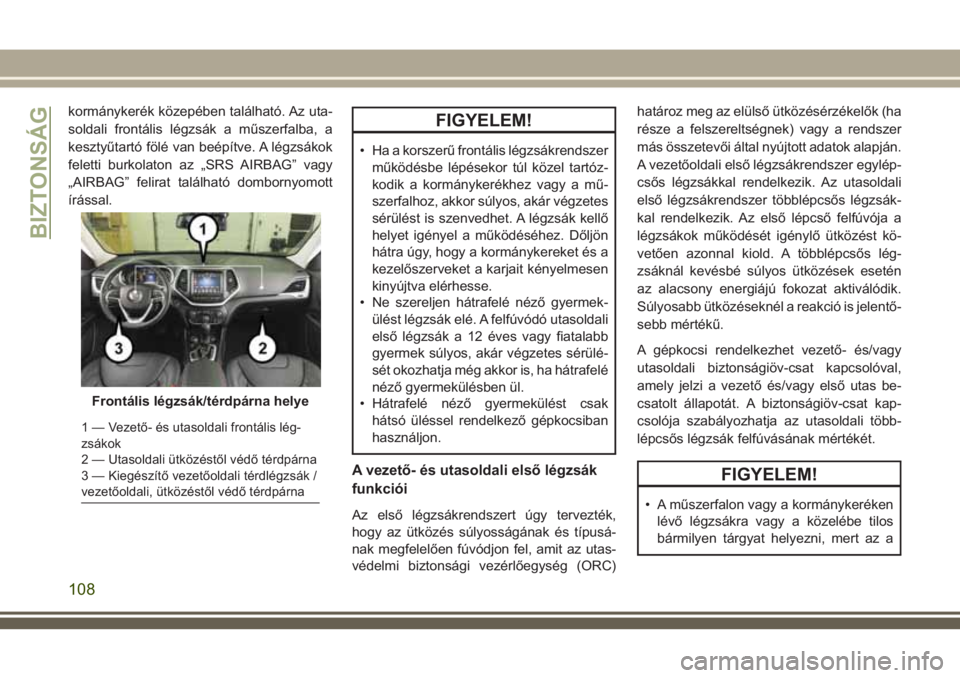

Frontális légzsák/térdpárna helye
1 — Vezető- és utasoldali frontális lég-
zsákok
2 — Utasoldali ütközéstől védő térdpárna
3 — Kiegészítő vezetőoldali térdlégzsák /
vezetőoldali, ütközéstől védő térdpárna
BIZTONSÁG
108

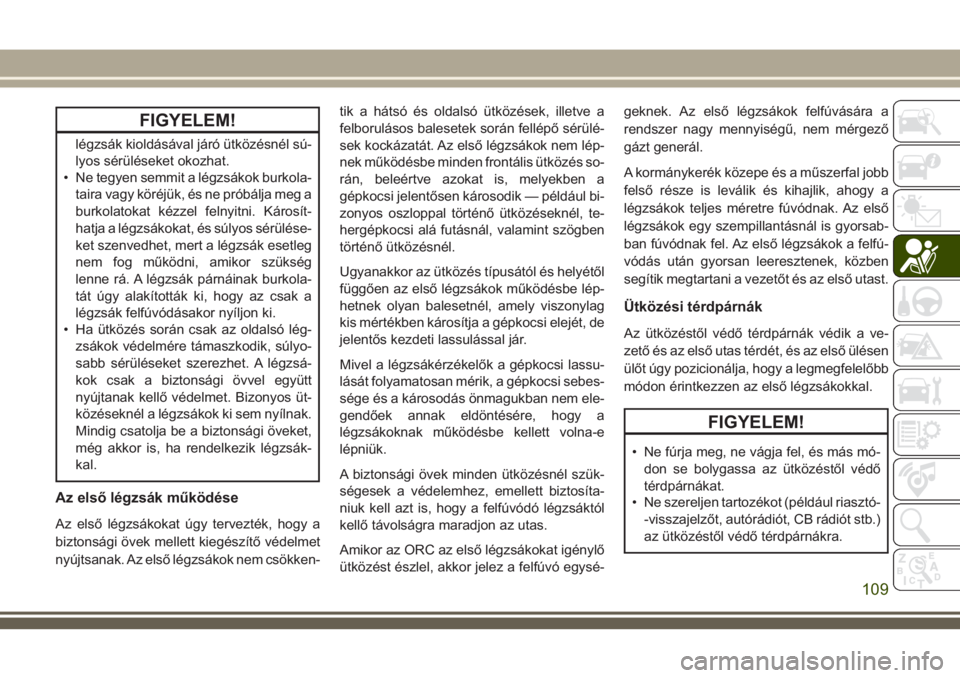

FIGYELEM!
légzsák kioldásával járó ütközésnél sú-
lyos sérüléseket okozhat.
• Ne tegyen semmit a légzsákok burkola-
taira vagy köréjük, és ne próbálja meg a
burkolatokat kézzel felnyitni. Károsít-
hatja a légzsákokat, és súlyos sérülése-
ket szenvedhet, mert a légzsák esetleg
nem fog működni, amikor szükség
lenne rá. A légzsák párnáinak burkola-
tát úgy alakították ki, hogy az csak a
légzsák felfúvódásakor nyíljon ki.
• Ha ütközés során csak az oldalsó lég-
zsákok védelmére támaszkodik, súlyo-
sabb sérüléseket szerezhet. A légzsá-
kok csak a biztonsági övvel együtt
nyújtanak kellő védelmet. Bizonyos üt-
közéseknél a légzsákok ki sem nyílnak.
Mindig csatolja be a biztonsági öveket,
még akkor is, ha rendelkezik légzsák-
kal.
Az első légzsák működése
Az első légzsákokat úgy tervezték, hogy a
biztonsági övek mellett kiegészítő védelmet
nyújtsanak. Az első légzsákok nem csökken-tik a hátsó és oldalsó ütközések, illetve a
felborulásos balesetek során fellépő sérülé-
sek kockázatát. Az első légzsákok nem lép-
nek működésbe minden frontális ütközés so-
rán, beleértve azokat is, melyekben a
gépkocsi jelentősen károsodik — például bi-
zonyos oszloppal történő ütközéseknél, te-
hergépkocsi alá futásnál, valamint szögben
történő ütközésnél.
Ugyanakkor az ütközés típusától és helyétől
függően az első légzsákok működésbe lép-
hetnek olyan balesetnél, amely viszonylag
kis mértékben károsítja a gépkocsi elejét, de
jelentős kezdeti lassulással jár.
Mivel a légzsákérzékelők a gépkocsi lassu-
lását folyamatosan mérik, a gépkocsi sebes-
sége és a károsodás önmagukban nem ele-
gendőek annak eldöntésére, hogy a
légzsákoknak működésbe kellett volna-e
lépniük.
A biztonsági övek minden ütközésnél szük-
ségesek a védelemhez, emellett biztosíta-
niuk kell azt is, hogy a felfúvódó légzsáktól
kellő távolságra maradjon az utas.
Amikor az ORC az első légzsákokat igénylő
ütközést észlel, akkor jelez a felfúvó egysé-geknek. Az első légzsákok felfúvására a
rendszer nagy mennyiségű, nem mérgező
gázt generál.
A kormánykerék közepe és a műszerfal jobb
felső része is leválik és kihajlik, ahogy a
légzsákok teljes méretre fúvódnak. Az első
légzsákok egy szempillantásnál is gyorsab-
ban fúvódnak fel. Az első légzsákok a felfú-
vódás után gyorsan leeresztenek, közben
segítik megtartani a vezetőt és az első utast.
Ütközési térdpárnák
Az ütközéstől védő térdpárnák védik a ve-
zető és az első utas térdét, és az első ülésen
ülőt úgy pozicionálja, hogy a legmegfelelőbb
módon érintkezzen az első légzsákokkal.
FIGYELEM!
• Ne fúrja meg, ne vágja fel, és más mó-
don se bolygassa az ütközéstől védő
térdpárnákat.
• Ne szereljen tartozékot (például riasztó-
-visszajelzőt, autórádiót, CB rádiót stb.)
az ütközéstől védő térdpárnákra.
109

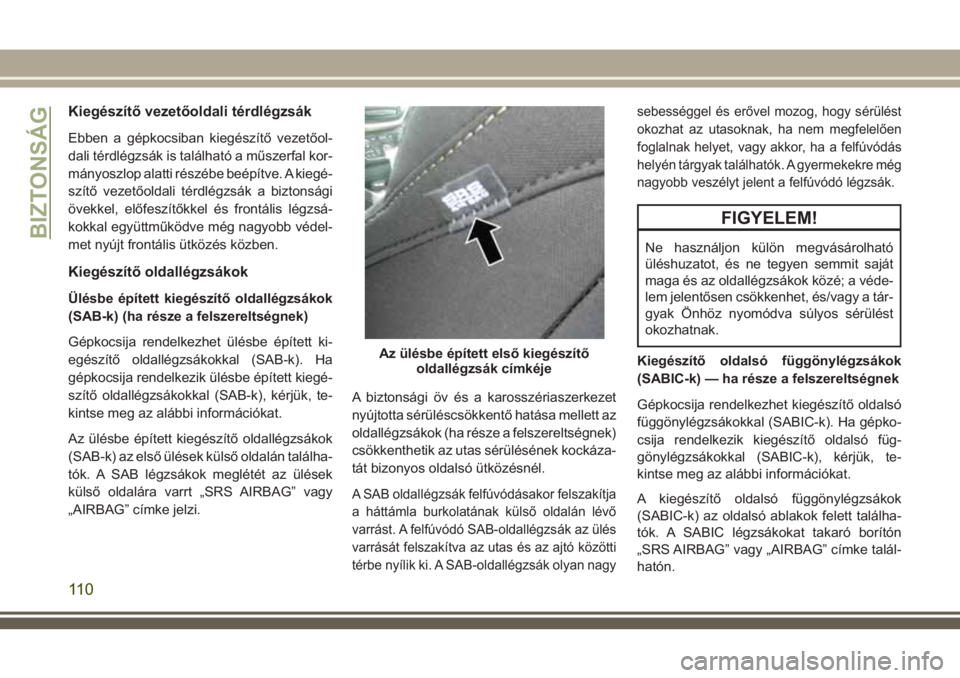

Kiegészítő vezetőoldali térdlégzsák
Ebben a gépkocsiban kiegészítő vezetőol-
dali térdlégzsák is található a műszerfal kor-
mányoszlop alatti részébe beépítve. A kiegé-
szítő vezetőoldali térdlégzsák a biztonsági
övekkel, előfeszítőkkel és frontális légzsá-
kokkal együttműködve még nagyobb védel-
met nyújt frontális ütközés közben.
Kiegészítő oldallégzsákok
Ülésbe épített kiegészítő oldallégzsákok
(SAB-k) (ha része a felszereltségnek)
Gépkocsija rendelkezhet ülésbe épített ki-
egészítő oldallégzsákokkal (SAB-k). Ha
gépkocsija rendelkezik ülésbe épített kiegé-
szítő oldallégzsákokkal (SAB-k), kérjük, te-
kintse meg az alábbi információkat.
Az ülésbe épített kiegészítő oldallégzsákok
(SAB-k) az első ülések külső oldalán találha-
tók. A SAB légzsákok meglétét az ülések
külső oldalára varrt „SRS AIRBAG” vagy
„AIRBAG” címke jelzi.A biztonsági öv és a karosszériaszerkezet
nyújtotta sérüléscsökkentő hatása mellett az
oldallégzsákok (ha része a felszereltségnek)
csökkenthetik az utas sérülésének kockáza-
tát bizonyos oldalsó ütközésnél.
A SAB oldallégzsák felfúvódásakor felszakítja
a háttámla burkolatának külső oldalán lévő
varrást. A felfúvódó SAB-oldallégzsák az ülés
varrását felszakítva az utas és az ajtó közötti
térbe nyílik ki. A SAB-oldallégzsák olyan nagysebességgel és erővel mozog, hogy sérülést
okozhat az utasoknak, ha nem megfelelően
foglalnak helyet, vagy akkor, ha a felfúvódás
helyén tárgyak találhatók. A gyermekekre még
nagyobb veszélyt jelent a felfúvódó légzsák.
FIGYELEM!
Ne használjon külön megvásárolható
üléshuzatot, és ne tegyen semmit saját
maga és az oldallégzsákok közé; a véde-
lem jelentősen csökkenhet, és/vagy a tár-
gyak Önhöz nyomódva súlyos sérülést
okozhatnak.
Kiegészítő oldalsó függönylégzsákok
(SABIC-k) — ha része a felszereltségnek
Gépkocsija rendelkezhet kiegészítő oldalsó
függönylégzsákokkal (SABIC-k). Ha gépko-
csija rendelkezik kiegészítő oldalsó füg-
gönylégzsákokkal (SABIC-k), kérjük, te-
kintse meg az alábbi információkat.
A kiegészítő oldalsó függönylégzsákok
(SABIC-k) az oldalsó ablakok felett találha-
tók. A SABIC légzsákokat takaró borítón
„SRS AIRBAG” vagy „AIRBAG” címke talál-
hatón.
Az ülésbe épített első kiegészítő
oldallégzsák címkéje
BIZTONSÁG
11 0
