2018 Hyundai Kona Kullanım Kılavuzu (in Turkish)

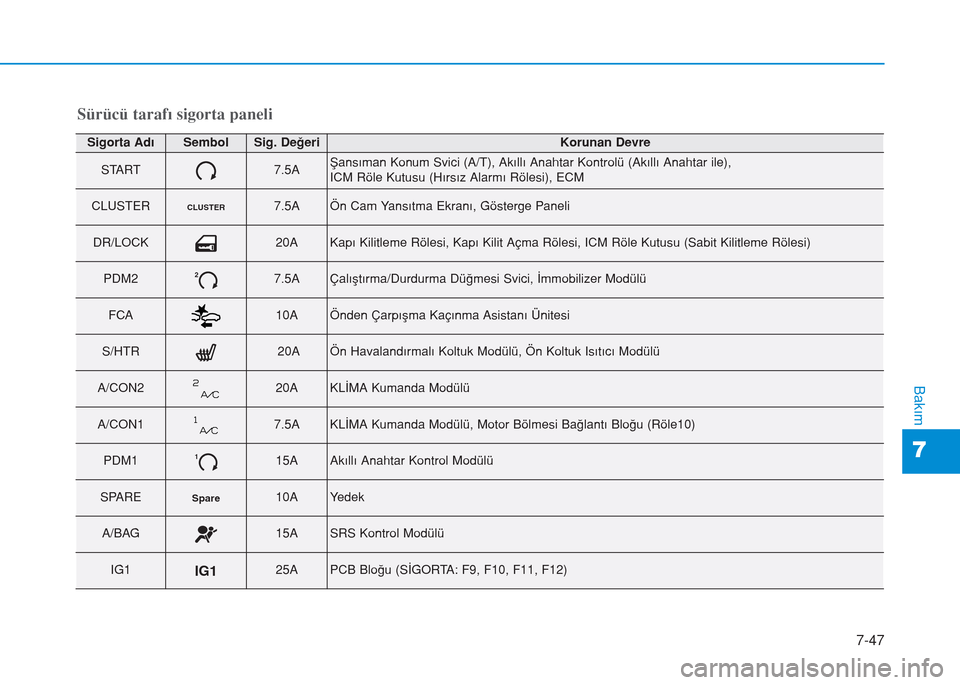

7-47
7
Bakım
Sürücü tarafı sigorta paneli
Sigorta AdıSembolSig. DeğeriKorunan Devre
START7.5AŞansıman Konum Svici (A/T), Akıllı Anahtar Kontrolü (Akıllı Anahtar ile),
ICM Röle Kutusu (Hırsız Alarmı Rölesi), ECM
CLUSTERCLUSTER7.5AÖn Cam Yansıtma Ekranı, Gösterge Paneli
DR/LOCK20AKapı Kilitleme Rölesi, Kapı Kilit Açma Rölesi, ICM Röle Kutusu (Sabit Kilitleme Rölesi)
PDM227.5AÇalıştırma/Durdurma Düğmesi Svici, İmmobilizer Modülü
FCA10AÖnden Çarpışma Kaçınma Asistanı Ünitesi
S/HTR20AÖn Havalandırmalı Koltuk Modülü, Ön Koltuk Isıtıcı Modülü
A/CON220AKLİMA Kumanda Modülü
A/CON17.5AKLİMA Kumanda Modülü, Motor Bölmesi Bağlantı Bloğu (Röle10)
PDM1115AAkıllı Anahtar Kontrol Modülü
SPARESpare10AYedek
A/BAG15ASRS Kontrol Modülü
IG1IG125APCB Bloğu (SİGORTA: F9, F10, F11, F12)

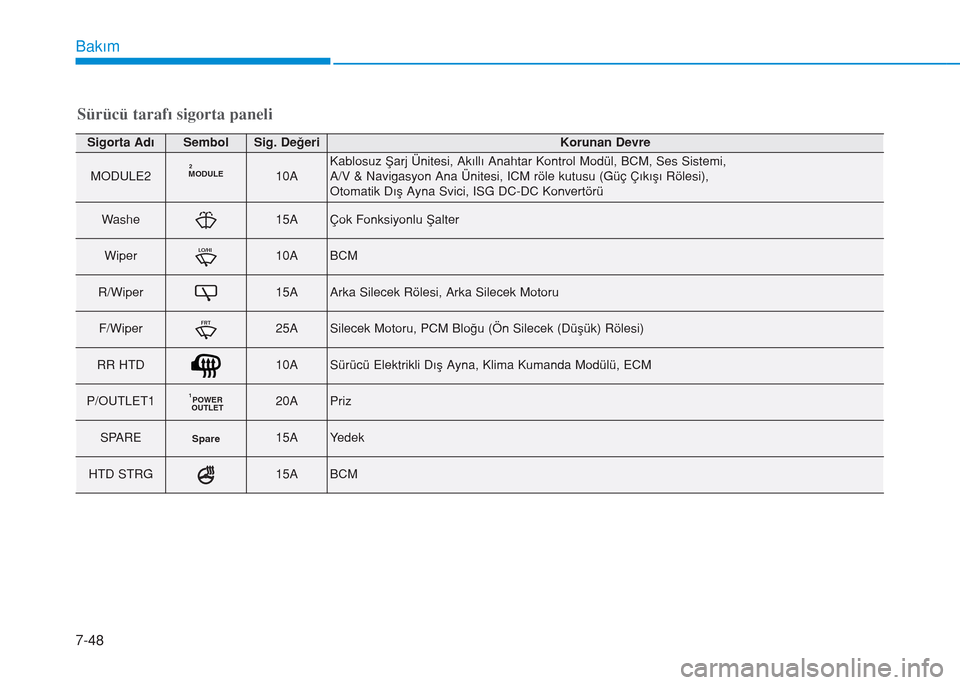

7-48
Bakım
Sürücü tarafı sigorta paneli
Sigorta AdıSembolSig. DeğeriKorunan Devre
MODULE2MODULE210AKablosuz Şarj Ünitesi, Akıllı Anahtar Kontrol Modül, BCM, Ses Sistemi,
A/V & Navigasyon Ana Ünitesi, ICM röle kutusu (Güç Çıkışı Rölesi),
Otomatik Dış Ayna Svici, ISG DC-DC Konvertörü
Washe15AÇok Fonksiyonlu Şalter
WiperLO/HI10ABCM
R/Wiper15AArka Silecek Rölesi, Arka Silecek Motoru
F/WiperFRT25ASilecek Motoru, PCM Bloğu (Ön Silecek (Düşük) Rölesi)
RR HTD10ASürücü Elektrikli Dış Ayna, Klima Kumanda Modülü, ECM
P/OUTLET1POWER
OUTLET120APriz
SPARESpare15AYedek
HTD STRG15ABCM

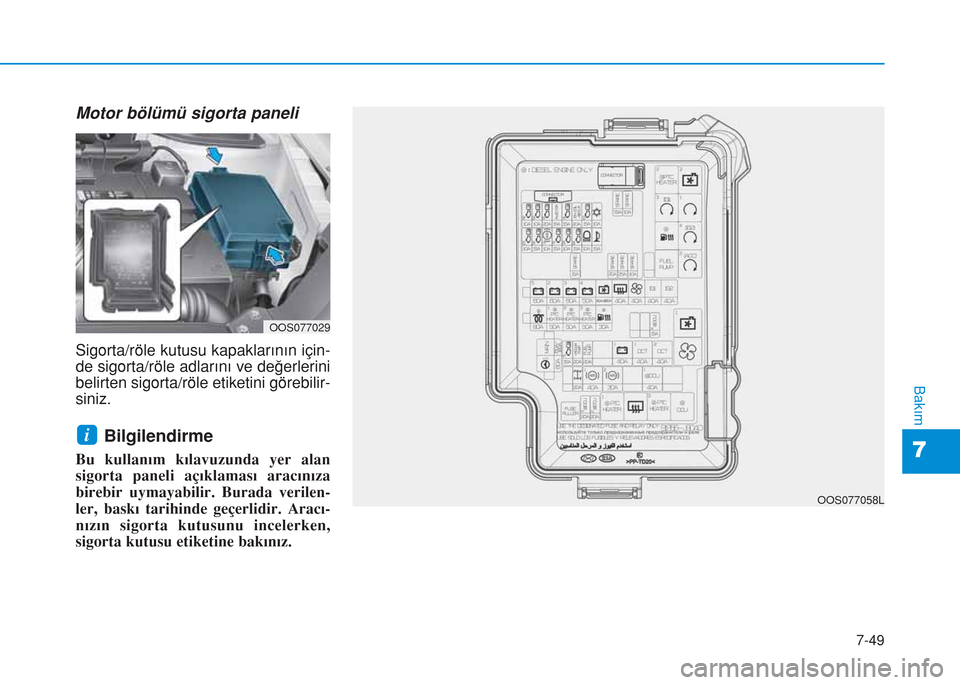

7-49
7
Bakım
Motor bölümü sigorta paneli
Sigorta/röle kutusu kapaklarının için-
de sigorta/röle adlarını ve değerlerini
belirten sigorta/röle etiketini görebilir-
siniz.
Bilgilendirme
Bu kullanım kılavuzunda yer alan
sigorta paneli açıklaması aracınıza
birebir uymayabilir. Burada verilen-
ler, baskı tarihinde geçerlidir. Aracı-
nızın sigorta kutusunu incelerken,
sigorta kutusu etiketine bakınız.
i
OOS077029
OOS077058L

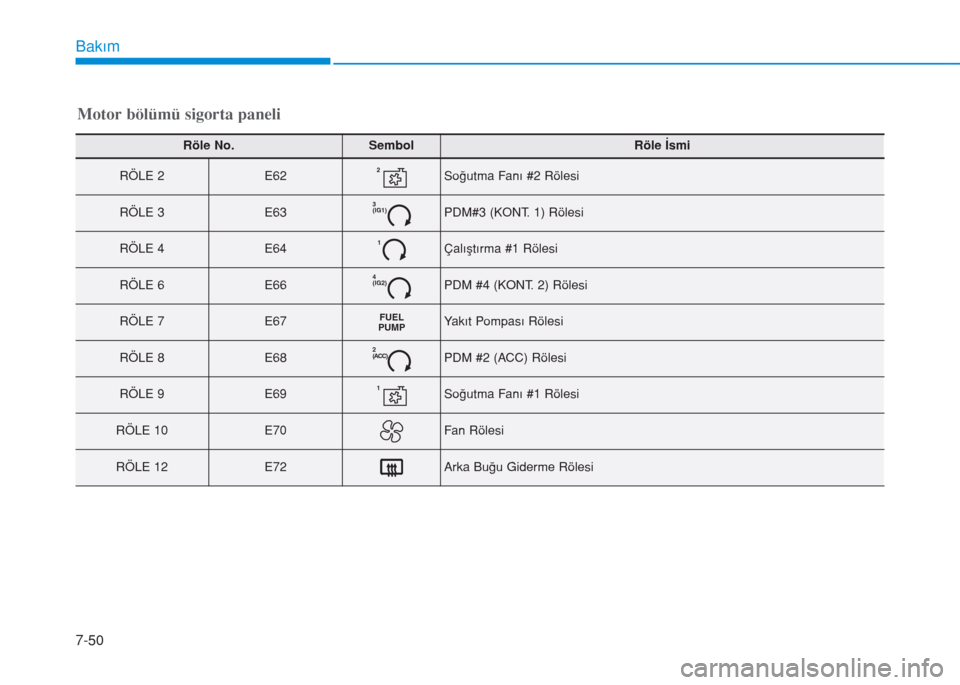

7-50
Bakım
Motor bölümü sigorta paneli
Röle No.SembolRöle İsmi
RÖLE 2E622Soğutma Fanı #2 Rölesi
RÖLE 3E633
(IG1)PDM#3 (KONT. 1) Rölesi
RÖLE 4E641Çalıştırma #1 Rölesi
RÖLE 6E664
(IG2)PDM #4 (KONT. 2) Rölesi
RÖLE 7E67FUEL
PUMPYakıt Pompası Rölesi
RÖLE 8E682
(ACC)PDM #2 (ACC) Rölesi
RÖLE 9E691Soğutma Fanı #1 Rölesi
RÖLE 10E70Fan Rölesi
RÖLE 12E72Arka Buğu Giderme Rölesi

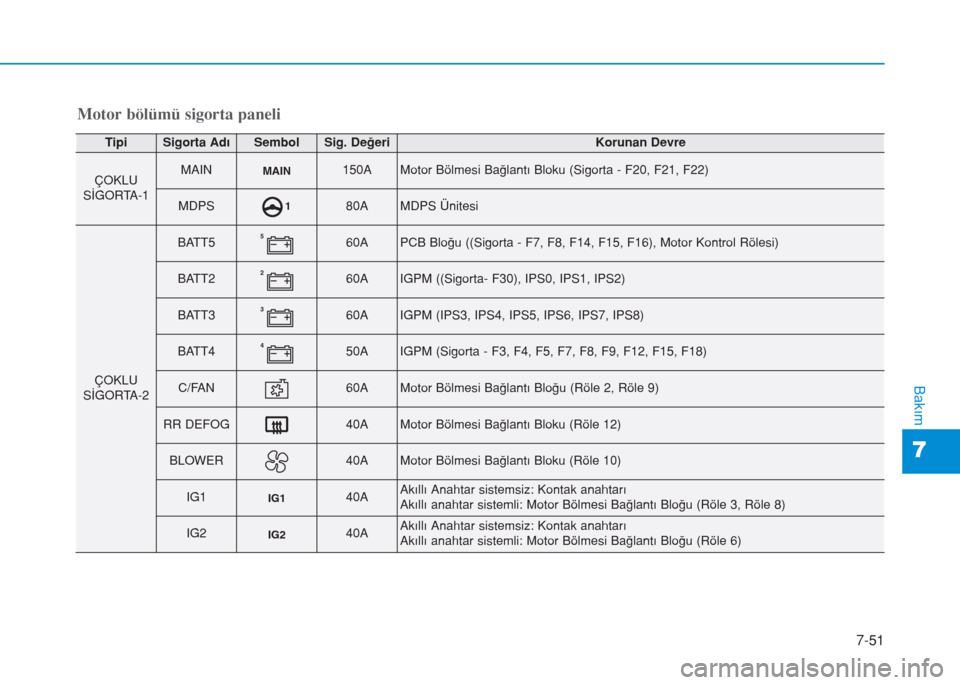

7-51
7
Bakım
Motor bölümü sigorta paneli
TipiSigorta AdıSembolSig. DeğeriKorunan Devre
ÇOKLU
SİGORTA-1MAINMAIN150AMotor Bölmesi Bağlantı Bloku (Sigorta - F20, F21, F22)
MDPS180AMDPS Ünitesi
ÇOKLU
SİGORTA-2
BATT5560APCB Bloğu ((Sigorta - F7, F8, F14, F15, F16), Motor Kontrol Rölesi)
BATT2260AIGPM ((Sigorta- F30), IPS0, IPS1, IPS2)
BATT3360AIGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)
BATT4450AIGPM (Sigorta - F3, F4, F5, F7, F8, F9, F12, F15, F18)
C/FAN60AMotor Bölmesi Bağlantı Bloğu (Röle 2, Röle 9)
RR DEFOG40AMotor Bölmesi Bağlantı Bloku (Röle 12)
BLOWER40AMotor Bölmesi Bağlantı Bloku (Röle 10)
IG1IG140AAkıllı Anahtar sistemsiz: Kontak anahtarı
Akıllı anahtar sistemli: Motor Bölmesi Bağlantı Bloğu (Röle 3, Röle 8)
IG2IG240AAkıllı Anahtar sistemsiz: Kontak anahtarı
Akıllı anahtar sistemli: Motor Bölmesi Bağlantı Bloğu (Röle 6)

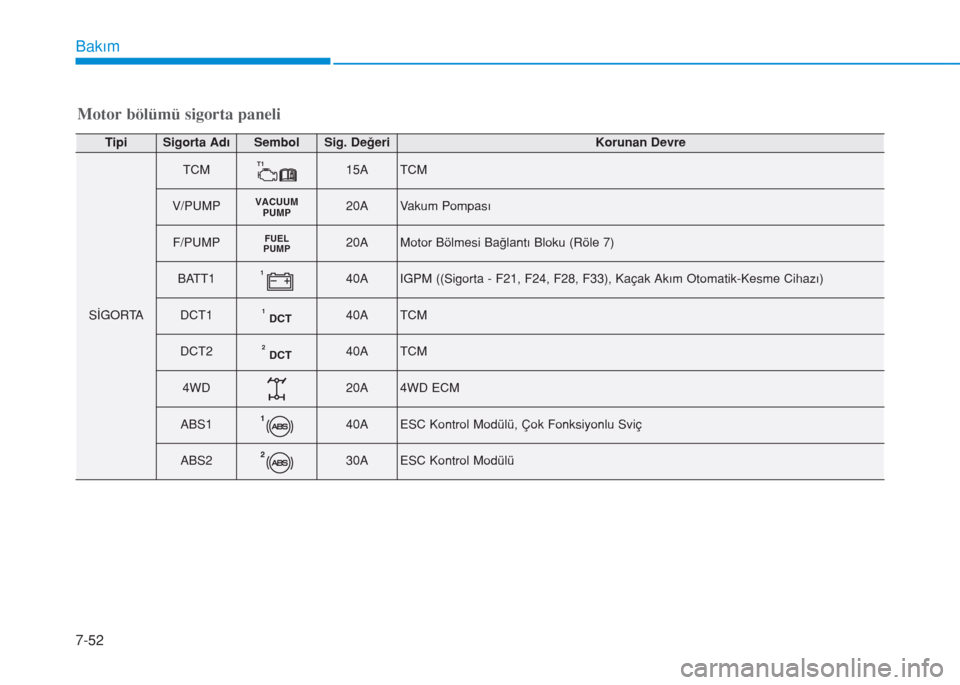

7-52
Bakım
Motor bölümü sigorta paneli
TipiSigorta AdıSembolSig. DeğeriKorunan Devre
SİGORTA
TCMT115ATCM
V/PUMPVACUUM
PUMP20AVakum Pompası
F/PUMPFUEL
PUMP20AMotor Bölmesi Bağlantı Bloku (Röle 7)
BATT1140AIGPM ((Sigorta - F21, F24, F28, F33), Kaçak Akım Otomatik-Kesme Cihazı)
DCT1DCT140ATCM
DCT2DCT240ATCM
4WD20A4WD ECM
ABS1140AESC Kontrol Modülü, Çok Fonksiyonlu Sviç
ABS2230AESC Kontrol Modülü

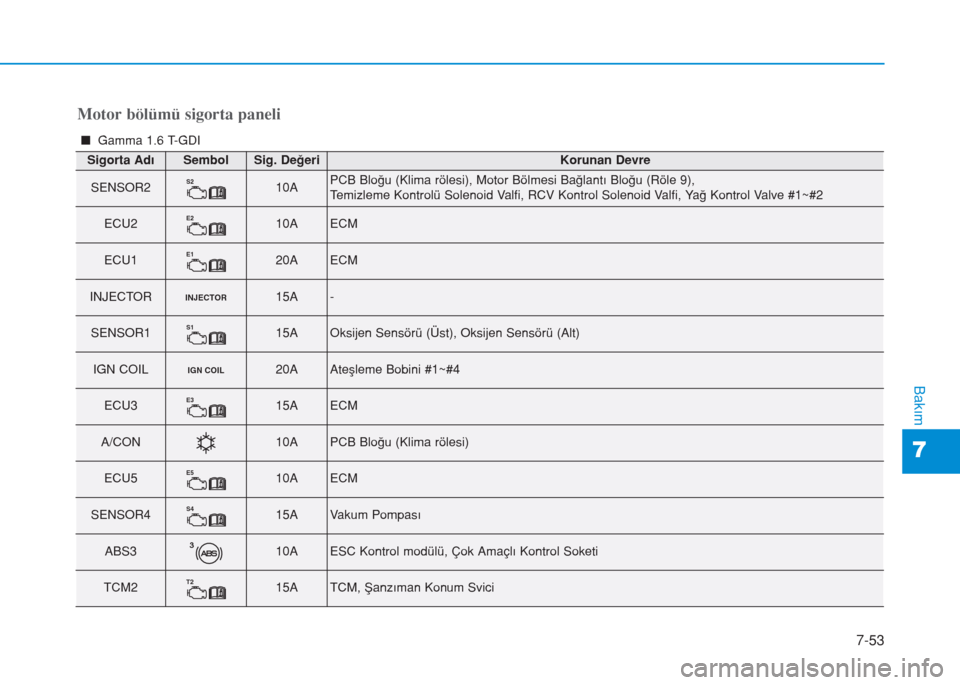

7-53
7
Bakım
Sigorta AdıSembolSig. DeğeriKorunan Devre
SENSOR2S210APCB Bloğu (Klima rölesi), Motor Bölmesi Bağlantı Bloğu (Röle 9),
Temizleme Kontrolü Solenoid Valfi, RCV Kontrol Solenoid Valfi, Yağ Kontrol Valve #1~#2
ECU2E210AECM
ECU1E120AECM
INJECTORINJECTOR15A-
SENSOR1S115AOksijen Sensörü (Üst), Oksijen Sensörü (Alt)
IGN COILIGN COIL20AAteşleme Bobini #1~#4
ECU3E315AECM
A/CON10APCB Bloğu (Klima rölesi)
ECU5E510AECM
SENSOR4S415AVakum Pompası
ABS3310AESC Kontrol modülü, Çok Amaçlı Kontrol Soketi
TCM2T215ATCM, Şanzıman Konum Svici
Motor bölümü sigorta paneli
n Gamma 1.6 T-GDI

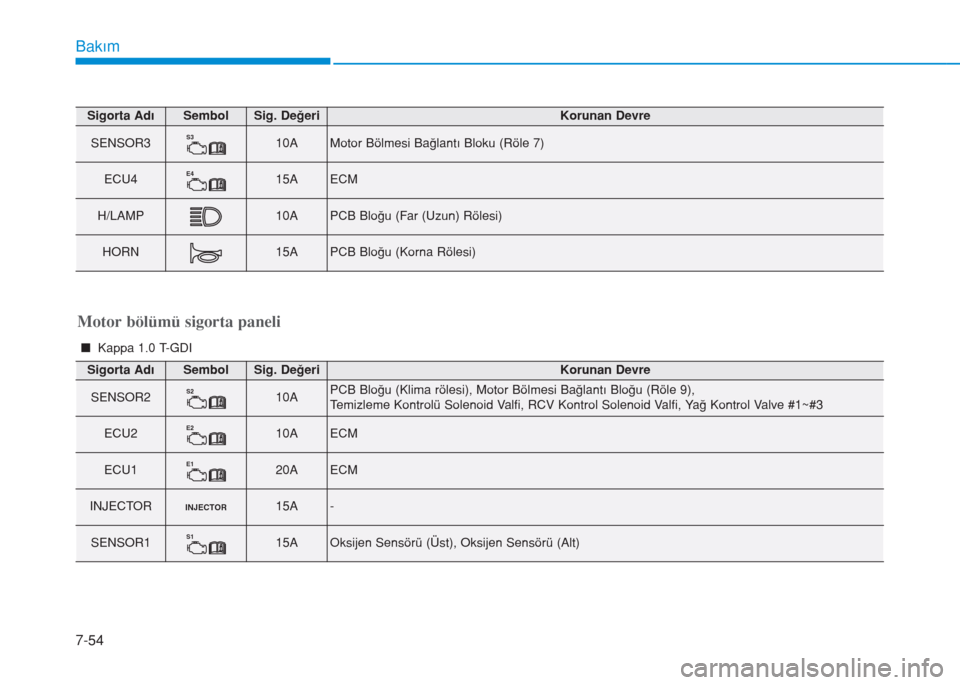

7-54
Bakım
Sigorta AdıSembolSig. DeğeriKorunan Devre
SENSOR3S310AMotor Bölmesi Bağlantı Bloku (Röle 7)
ECU4E415AECM
H/LAMP10APCB Bloğu (Far (Uzun) Rölesi)
HORN15APCB Bloğu (Korna Rölesi)
Motor bölümü sigorta paneli
n Kappa 1.0 T-GDI
Sigorta AdıSembolSig. DeğeriKorunan Devre
SENSOR2S210APCB Bloğu (Klima rölesi), Motor Bölmesi Bağlantı Bloğu (Röle 9),
Temizleme Kontrolü Solenoid Valfi, RCV Kontrol Solenoid Valfi, Yağ Kontrol Valve #1~#3
ECU2E210AECM
ECU1E120AECM
INJECTORINJECTOR15A-
SENSOR1S115AOksijen Sensörü (Üst), Oksijen Sensörü (Alt)
