2018 Hyundai Kona Kullanım Kılavuzu (in Turkish)

7-39
7
Bakım

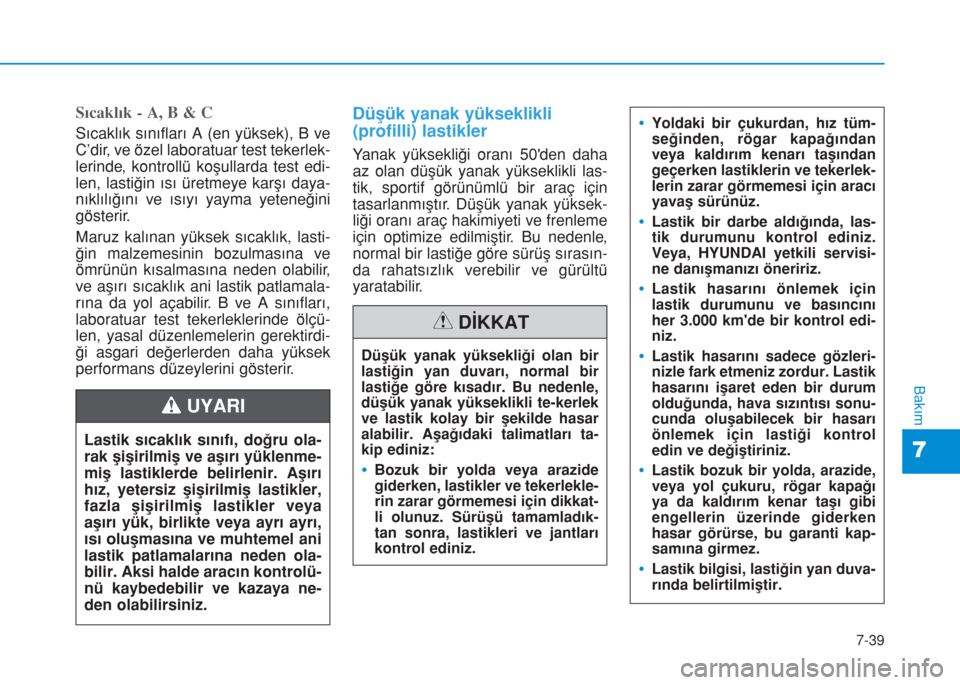

Sıcaklık - A, B & C
Sıcaklık sınıfları A (en yüksek), B ve
C’dir, ve özel laboratuar test tekerlek-
lerinde, kontrollü koşullarda test edi-
len, lastiğin ısı üretmeye karşı daya-
nıklılığını ve ısıyı yayma yeteneğini
gösterir.
Maruz kalınan yüksek sıcaklık, lasti-
ğin malzemesinin bozulmasına ve
ömrünün kısalmasına neden olabilir,
ve aşırı sıcaklık ani lastik patlamala-
rına da yol açabilir. B ve A sınıfları,
laboratuar test tekerleklerinde ölçü-
len, yasal düzenlemelerin gerektirdi-
ği asgari değerlerden daha yüksek
performans düzeylerini gösterir.
Düşük yanak yükseklikli
(profilli) lastikler
Yanak yüksekliği oranı 50'den daha
az olan düşük yanak yükseklikli las-
tik, sportif görünümlü bir araç için
tasarlanmıştır. Düşük yanak yüksek-
liği oranı araç hakimiyeti ve frenleme
için optimize edilmiştir. Bu nedenle,
normal bir lastiğe göre sürüş sırasın-
da rahatsızlık verebilir ve gürültü
yaratabilir.
•Yoldaki bir çukurdan, hız tüm-
seğinden, rögar kapağından
veya kaldırım kenarı taşından
geçerken lastiklerin ve tekerlek-
lerin zarar görmemesi için aracı
yavaş sürünüz.
•Lastik bir darbe aldığında, las-
tik durumunu kontrol ediniz.
Veya, HYUNDAI yetkili servisi-
ne danışmanızı öneririz.
•Lastik hasarını önlemek için
lastik durumunu ve basıncını
her 3.000 km'de bir kontrol edi-
niz.
•Lastik hasarını sadece gözleri-
nizle fark etmeniz zordur. Lastik
hasarını işaret eden bir durum
olduğunda, hava sızıntısı sonu-
cunda oluşabilecek bir hasarı
önlemek için lastiği kontrol
edin ve değiştiriniz.
•Lastik bozuk bir yolda, arazide,
veya yol çukuru, rögar kapağı
ya da kaldırım kenar taşı gibi
engellerin üzerinde giderken
hasar görürse, bu garanti kap-
samına girmez.
•Lastik bilgisi, lastiğin yan duva-
rında belirtilmiştir.
Lastik sıcaklık sınıfı, doğru ola-
rak şişirilmiş ve aşırı yüklenme-
miş lastiklerde belirlenir. Aşırı
hız, yetersiz şişirilmiş lastikler,
fazla şişirilmiş lastikler veya
aşırı yük, birlikte veya ayrı ayrı,
ısı oluşmasına ve muhtemel ani
lastik patlamalarına neden ola-
bilir. Aksi halde aracın kontrolü-
nü kaybedebilir ve kazaya ne-
den olabilirsiniz.
UYARI
Düşük yanak yüksekliği olan bir
lastiğin yan duvarı, normal bir
lastiğe göre kısadır. Bu nedenle,
düşük yanak yükseklikli te-kerlek
ve lastik kolay bir şekilde hasar
alabilir. Aşağıdaki talimatları ta-
kip ediniz:
•Bozuk bir yolda veya arazide
giderken, lastikler ve tekerlekle-
rin zarar görmemesi için dikkat-
li olunuz. Sürüşü tamamladık-
tan sonra, lastikleri ve jantları
kontrol ediniz.
DİKKAT

7-40
Bakım
SİGORTALAR
Aracın elektrik sistemi aşırı elektrik
yüküne karşı sigortalarla korunmuş-
tur.
Bu araçta, biri sürücü tarafı panelinin
döşemesinde ve diğeri de motor
bölümünde olmak üzere 2 (veya
3)sigorta paneli vardır.
Arabanızın ışıklarından aksesuarın-
dan veya kumandalarından biri çalış-
mazsa, ilgili devrenin sigortasını
kontrol ediniz. Bir sigorta atınca için-
deki tel erir veya hasarlanır.
Elektrik sistemi çalışmıyorsa önce
sürücü tarafındaki sigorta panelini
kontrol ediniz. Atmış bir sigortayı
değiştireceğiniz zaman, motoru ve
tüm elektrikli aksamı kapatınız ve
sonra negatif akü kablosunun bağ-
lantısını sökünüz. Atan sigortaların
yerine daima aynı değerde bir sigor-
ta takınız.
Değiştirilen sigorta da atarsa, bu
elektrik sisteminde bir sorun olduğu-
nu gösterir. Bu sigortanın ilgili olduğu
sistemi kullanmaktan kaçınınız, bu
konuda HYUNDAI yetkili servisine
danışmanızı öneririz.Bilgilendirme
Üç tür sigorta kullanılır. Düşük
amper değerleri için bıçak tipi, kartuş
tipi, ve yüksek amper değerleri için
çoklu sigorta.
Sigortaları çıkartmak için bir tor-
navida veya benzeri bir metal
nesne kullanmayınız. Metaller kısa
devreye ve sistemin hasar görme-
sine neden olabilir.
i
NOT
Normal nBıçak tipi
nKartuş tipiYanmış
NormalYanmış
NormalYanmış
OLF074075
Sigortaların yerine asla aynı
değerdeki sigortadan başka bir
şey takmayınız.
•Daha yüksek kapasitedeki si-
gorta, hasara veya bir yangın
tehlikesine yol açar.
•Doğru sigorta yerine, geçici
onarım için bile olsa, bir tel
veya alüminyum folyo bağla-
mayınız. Kablo tesisatında
önemli hasarlara veya hatta
yangına neden olabilir.
UYARI
Normal
Yanmış
nÇoklu sigorta

7-41
7
Bakım

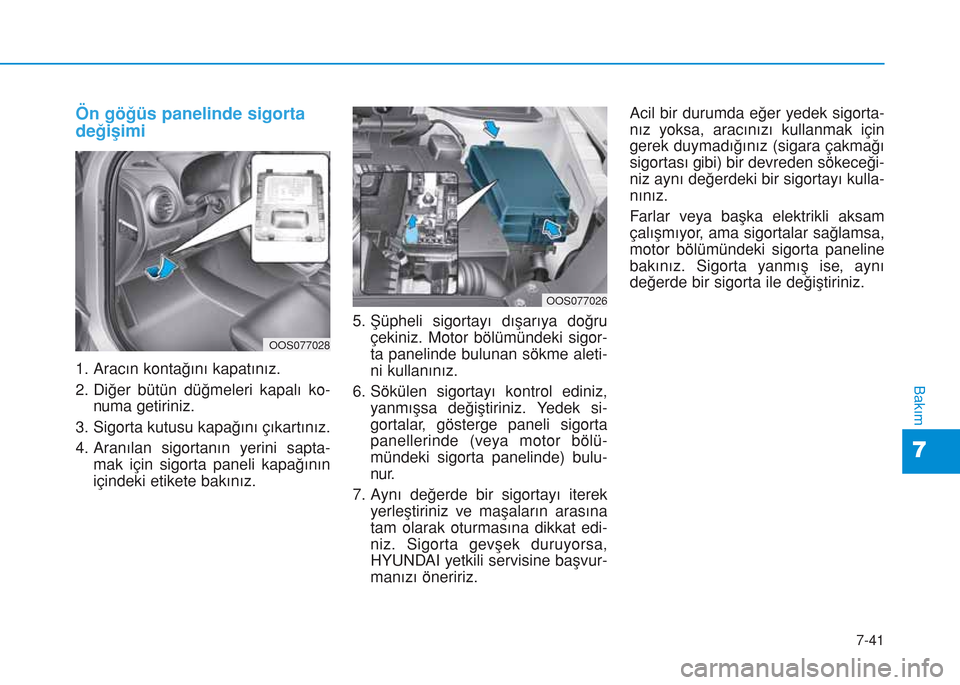

Ön göğüs panelinde sigorta
değişimi
1. Aracın kontağını kapatınız.
2. Diğer bütün düğmeleri kapalı ko-
numa getiriniz.
3. Sigorta kutusu kapağını çıkartınız.
4. Aranılan sigortanın yerini sapta-
mak için sigorta paneli kapağının
içindeki etikete bakınız.5. Şüpheli sigortayı dışarıya doğru
çekiniz. Motor bölümündeki sigor-
ta panelinde bulunan sökme aleti-
ni kullanınız.
6. Sökülen sigortayı kontrol ediniz,
yanmışsa değiştiriniz. Yedek si-
gortalar, gösterge paneli sigorta
panellerinde (veya motor bölü-
mündeki sigorta panelinde) bulu-
nur.
7. Aynı değerde bir sigortayı iterek
yerleştiriniz ve maşaların arasına
tam olarak oturmasına dikkat edi-
niz. Sigorta gevşek duruyorsa,
HYUNDAI yetkili servisine başvur-
manızı öneririz.Acil bir durumda eğer yedek sigorta-
nız yoksa, aracınızı kullanmak için
gerek duymadığınız (sigara çakmağı
sigortası gibi) bir devreden sökeceği-
niz aynı değerdeki bir sigortayı kulla-
nınız.
Farlar veya başka elektrikli aksam
çalışmıyor, ama sigortalar sağlamsa,
motor bölümündeki sigorta paneline
bakınız. Sigorta yanmış ise, aynı
değerde bir sigorta ile değiştiriniz.
OOS077028
OOS077026

7-42
Bakım

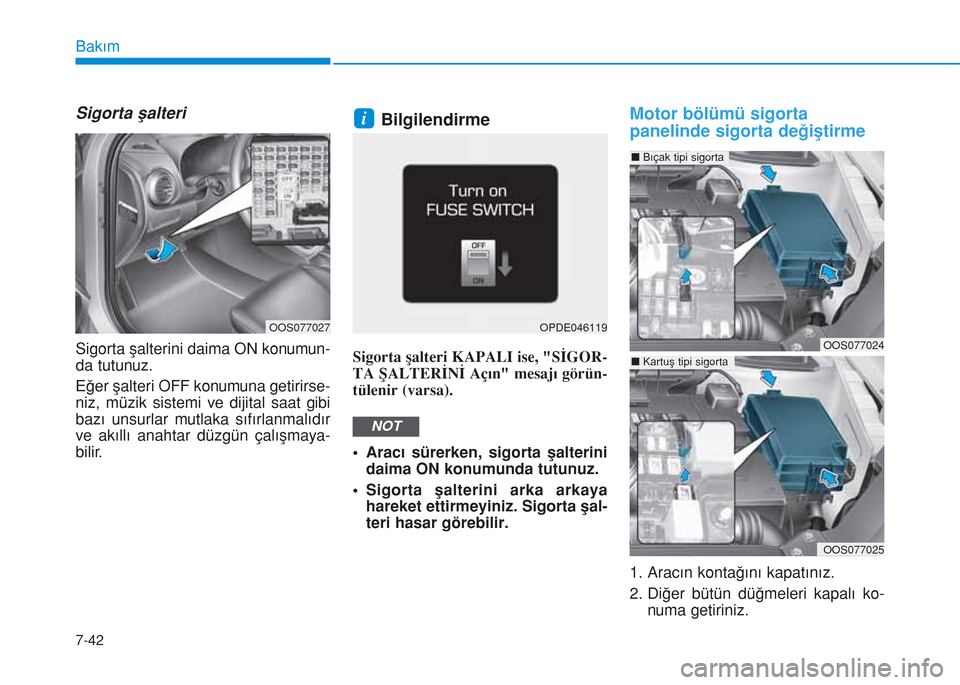

Sigorta şalteri
Sigorta şalterini daima ON konumun-
da tutunuz.
Eğer şalteri OFF konumuna getirirse-
niz, müzik sistemi ve dijital saat gibi
bazı unsurlar mutlaka sıfırlanmalıdır
ve akıllı anahtar düzgün çalışmaya-
bilir.
Bilgilendirme
Sigorta şalteri KAPALI ise, "SİGOR-
TA ŞALTERİNİ Açın" mesajı görün-
tülenir (varsa).
• Aracı sürerken, sigorta şalterini
daima ON konumunda tutunuz.
• Sigorta şalterini arka arkaya
hareket ettirmeyiniz. Sigorta şal-
teri hasar görebilir.
Motor bölümü sigorta
panelinde sigorta değiştirme
1. Aracın kontağını kapatınız.
2. Diğer bütün düğmeleri kapalı ko-
numa getiriniz.
NOT
i
OOS077027OPDE046119
OOS077024
nBıçak tipi sigorta
OOS077025
nKartuş tipi sigorta

7-43
7
Bakım

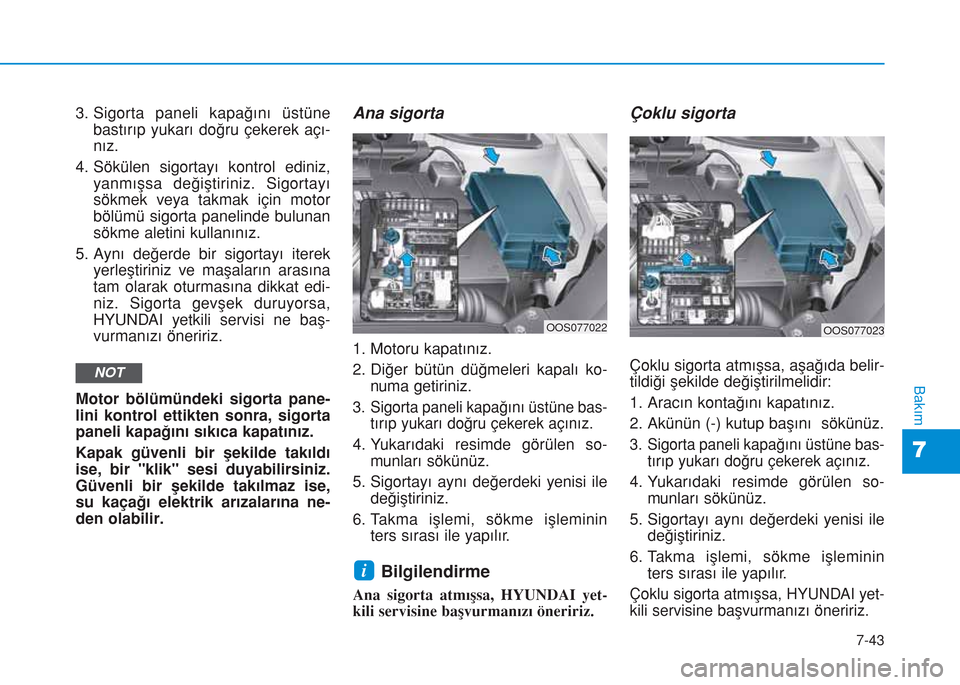

3. Sigorta paneli kapağını üstüne
bastırıp yukarı doğru çekerek açı-
nız.
4. Sökülen sigortayı kontrol ediniz,
yanmışsa değiştiriniz. Sigortayı
sökmek veya takmak için motor
bölümü sigorta panelinde bulunan
sökme aletini kullanınız.
5. Aynı değerde bir sigortayı iterek
yerleştiriniz ve maşaların arasına
tam olarak oturmasına dikkat edi-
niz. Sigorta gevşek duruyorsa,
HYUNDAI yetkili servisi ne baş-
vurmanızı öneririz.
Motor bölümündeki sigorta pane-
lini kontrol ettikten sonra, sigorta
paneli kapağını sıkıca kapatınız.
Kapak güvenli bir şekilde takıldı
ise, bir "klik" sesi duyabilirsiniz.
Güvenli bir şekilde takılmaz ise,
su kaçağı elektrik arızalarına ne-
den olabilir.Ana sigorta
1. Motoru kapatınız.
2. Diğer bütün düğmeleri kapalı ko-
numa getiriniz.
3. Sigorta paneli kapağını üstüne bas-
tırıp yukarı doğru çekerek açınız.
4. Yukarıdaki resimde görülen so-
munları sökünüz.
5. Sigortayı aynı değerdeki yenisi ile
değiştiriniz.
6. Takma işlemi, sökme işleminin
ters sırası ile yapılır.
Bilgilendirme
Ana sigorta atmışsa, HYUNDAI yet-
kili servisine başvurmanızı öneririz.
Çoklu sigorta
Çoklu sigorta atmışsa, aşağıda belir-
tildiği şekilde değiştirilmelidir:
1. Aracın kontağını kapatınız.
2. Akünün (-) kutup başını sökünüz.
3. Sigorta paneli kapağını üstüne bas-
tırıp yukarı doğru çekerek açınız.
4. Yukarıdaki resimde görülen so-
munları sökünüz.
5. Sigortayı aynı değerdeki yenisi ile
değiştiriniz.
6. Takma işlemi, sökme işleminin
ters sırası ile yapılır.
Çoklu sigorta atmışsa, HYUNDAI yet-
kili servisine başvurmanızı öneririz.
i
NOT
OOS077022OOS077023

7-44
Bakım
Sigorta/Röle paneli açıklaması
Sürücü tarafı sigorta paneli
Sigorta/röle kutusu kapaklarının için-
de sigorta/röle adlarını ve değerlerini
belirten sigorta/röle etiketini görebilir-
siniz.
Bilgilendirme
Bu kullanım kılavuzunda yer alan
sigorta paneli açıklaması aracınıza
birebir uymayabilir. Burada verilen-
ler, baskı tarihinde geçerlidir. Aracı-
nızın sigorta kutusunu incelerken,
sigorta kutusu etiketine bakınız.
i
OOS077028
OOS077057L

7-45
7
Bakım

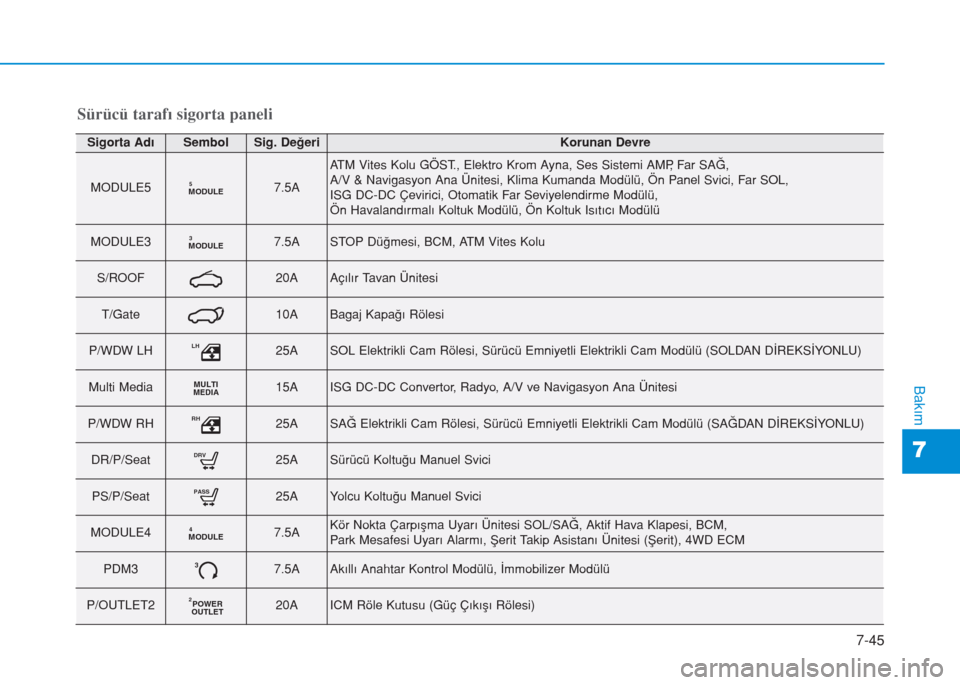

Sürücü tarafı sigorta paneli
Sigorta AdıSembolSig. DeğeriKorunan Devre
MODULE5MODULE57.5A
ATM Vites Kolu GÖST., Elektro Krom Ayna, Ses Sistemi AMP, Far SAĞ,
A/V & Navigasyon Ana Ünitesi, Klima Kumanda Modülü, Ön Panel Svici, Far SOL,
ISG DC-DC Çevirici, Otomatik Far Seviyelendirme Modülü,
Ön Havalandırmalı Koltuk Modülü, Ön Koltuk Isıtıcı Modülü
MODULE3MODULE37.5ASTOP Düğmesi, BCM, ATM Vites Kolu
S/ROOF20AAçılır Tavan Ünitesi
T/Gate10ABagaj Kapağı Rölesi
P/WDW LHLH25ASOL Elektrikli Cam Rölesi, Sürücü Emniyetli Elektrikli Cam Modülü (SOLDAN DİREKSİYONLU)
Multi MediaMULTI
MEDIA15AISG DC-DC Convertor, Radyo, A/V ve Navigasyon Ana Ünitesi
P/WDW RHRH25ASAĞ Elektrikli Cam Rölesi, Sürücü Emniyetli Elektrikli Cam Modülü (SAĞDAN DİREKSİYONLU)
DR/P/SeatDRV25ASürücü Koltuğu Manuel Svici
PS/P/SeatPASS25AYolcu Koltuğu Manuel Svici
MODULE4MODULE47.5AKör Nokta Çarpışma Uyarı Ünitesi SOL/SAĞ, Aktif Hava Klapesi, BCM,
Park Mesafesi Uyarı Alarmı, Şerit Takip Asistanı Ünitesi (Şerit), 4WD ECM
PDM337.5AAkıllı Anahtar Kontrol Modülü, İmmobilizer Modülü
P/OUTLET2POWER
OUTLET220AICM Röle Kutusu (Güç Çıkışı Rölesi)

7-46
Bakım
Sürücü tarafı sigorta paneli
Sigorta AdıSembolSig. DeğeriKorunan Devre
ROOM LP7.5ATorpido Gözü Lambası, Makyaj Lambası SOL/SAĞ, Kablosuz Şarj Ünitesi,
Sürücü Konsolu Svici (Kablosuz olmadan), Kabin Lambası, Bagaj Lambası
SpareSpare7.5AYedek
B/Alarm10AICM Röle Kutusu (Hırsız Alarm Kornası Rölesi)
MEMORYMEMORY10AKlima Kumanda Modülü, Ön Cam Yansıtma Ekranı, Gösterge Paneli,
BCM, ICM Röle Kutusu (Dış Katlama/Açılma Röle), Yağmur Sensörü
SpareSpare20AYedek
AMPAMP30AISG DC-DC Konvertör, AMP
MODULE6MODULE67.5AAkıllı Anahtar Kontrol Modülü, BCM
MDPS17.5AMDPS Ünitesi
MODULE1MODULE17.5AAktif Hava Klapesi, Sürücü Konsol Svici (Kablosuz Şarjsız),
Dörtlü Flaşör Düğmesi, Veri Bağlantı Soketi
MODULE7MODULE77.5AÖn Havalandırmalı Koltuk Modülü, Ön Koltuk Isıtıcı Modülü
A/BAG INDIND7.5AAraç Paneli, KLİMA Kontrol Modülü
BRAKE
SWITCHBRAKE
SWITCH7.5AStop Lambası Svici, Akıllı Anahtar Kontrol Modülü
