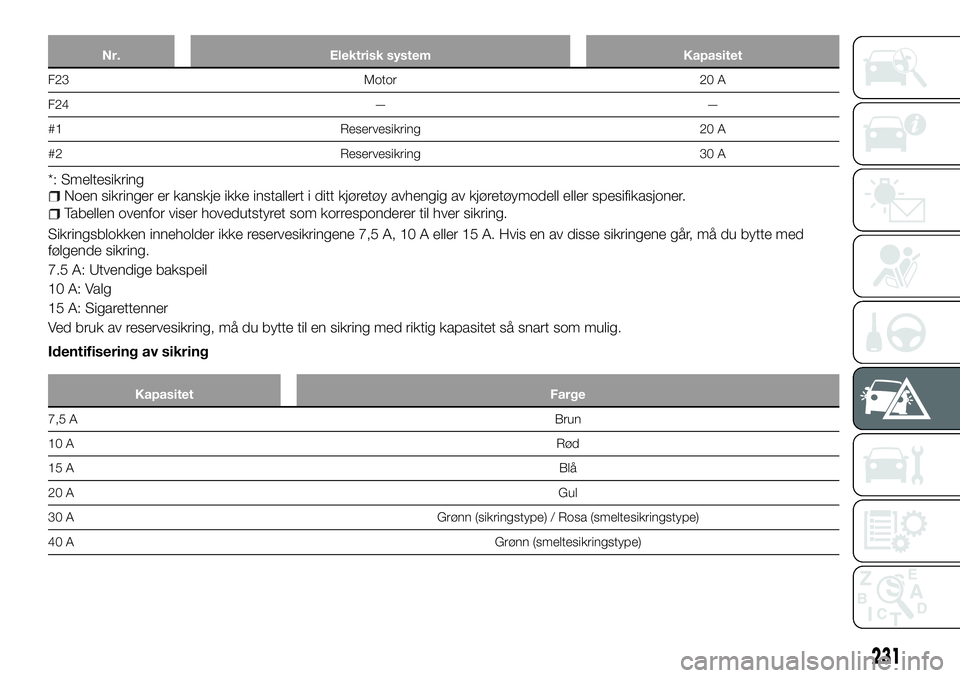

Nr. Elektrisk system Kapasitet
F23 Motor 20 A
F24 — —
#1 Reservesikring 20 A
#2 Reservesikring 30 A
*: SmeltesikringNoen sikringer er kanskje ikke installert i ditt kjøretøy avhengig av kjøretøymodell eller spesifikasjoner.
Tabellen ovenfor viser hovedutstyret som korresponderer til hver sikring.
Sikringsblokken inneholder ikke reservesikringene 7,5 A, 10 A eller 15 A. Hvis en av disse sikringene går, må du bytte med
følgende sikring.
7.5 A: Utvendige bakspeil
10 A: Valg
15 A: Sigarettenner
Ved bruk av reservesikring, må du bytte til en sikring med riktig kapasitet så snart som mulig.
Identifisering av sikring
Kapasitet Farge
7,5 ABrun
10 ARød
15 ABlå
20 AGul
30 A Grønn (sikringstype) / Rosa (smeltesikringstype)
40 AGrønn (smeltesikringstype)
231

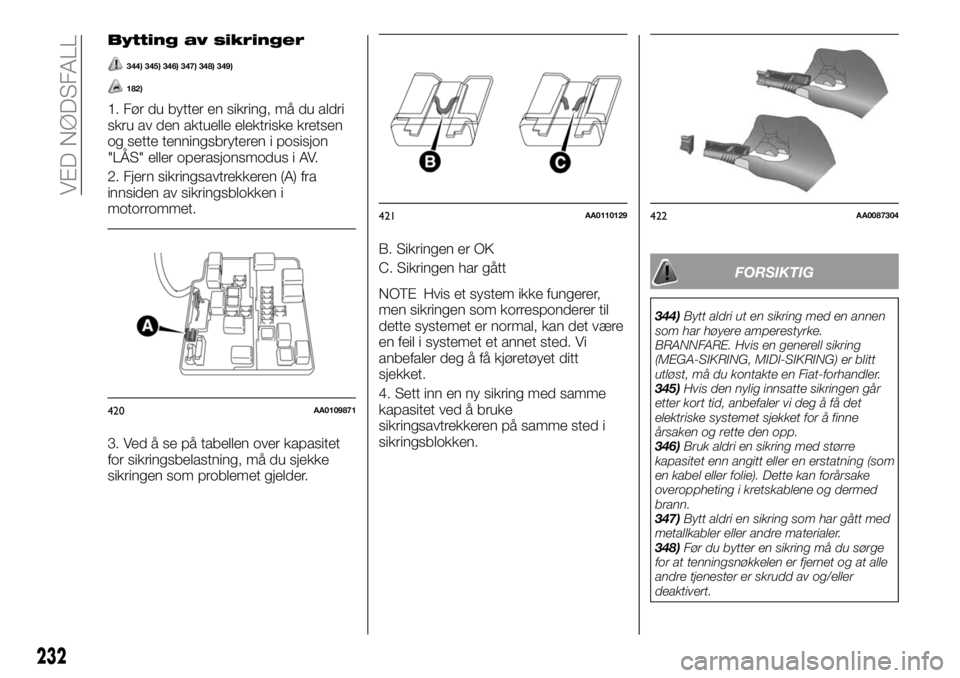

Bytting av sikringer
344) 345) 346) 347) 348) 349)
182)
1. Før du bytter en sikring, må du aldri
skru av den aktuelle elektriske kretsen
og sette tenningsbryteren i posisjon
"LÅS" eller operasjonsmodus i AV.
2. Fjern sikringsavtrekkeren (A) fra
innsiden av sikringsblokken i
motorrommet.
3. Ved å se på tabellen over kapasitet
for sikringsbelastning, må du sjekke
sikringen som problemet gjelder.B. Sikringen er OK
C. Sikringen har gått
NOTE Hvis et system ikke fungerer,
men sikringen som korresponderer til
dette systemet er normal, kan det være
en feil i systemet et annet sted. Vi
anbefaler deg å få kjøretøyet ditt
sjekket.
4. Sett inn en ny sikring med samme
kapasitet ved å bruke
sikringsavtrekkeren på samme sted i
sikringsblokken.
FORSIKTIG
344)Bytt aldri ut en sikring med en annen
som har høyere amperestyrke.
BRANNFARE. Hvis en generell sikring
(MEGA-SIKRING, MIDI-SIKRING) er blitt
utløst, må du kontakte en Fiat-forhandler.
345)Hvis den nylig innsatte sikringen går
etter kort tid, anbefaler vi deg å få det
elektriske systemet sjekket for å finne
årsaken og rette den opp.
346)Bruk aldri en sikring med større
kapasitet enn angitt eller en erstatning (som
en kabel eller folie). Dette kan forårsake
overoppheting i kretskablene og dermed
brann.
347)Bytt aldri en sikring som har gått med
metallkabler eller andre materialer.
348)Før du bytter en sikring må du sørge
for at tenningsnøkkelen er fjernet og at alle
andre tjenester er skrudd av og/eller
deaktivert.
420AA0109871
421AA0110129422AA0087304
232
VED NØDSFALL

349)Hvis en vanlig beskyttelsessikring for
sikkerhetssystemer (kollisjonspute,
bremsesystem), kraftsystemer
(motorsystem, girkassesystem) går, må du
kontakte en Fiat-forhandler.
ADVARSEL
182)Hvis det er nødvendig å vaske
motorrommet, pass på at du ikke treffer
sikringsboksen og vindusviskermotoren
med vannstrålen

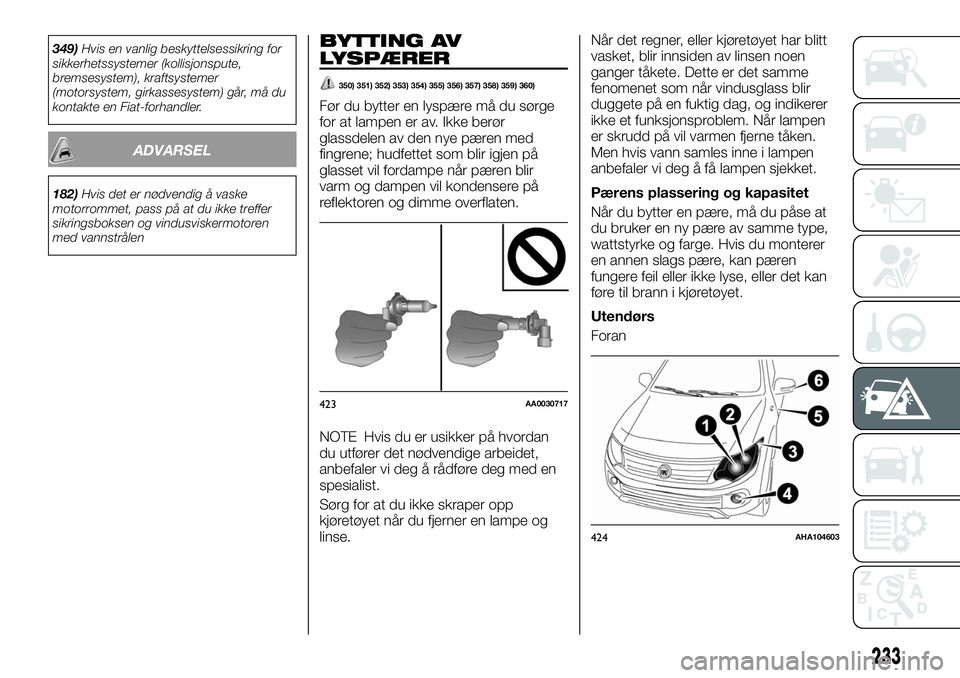

BYTTING AV
LYSPÆRER
350) 351) 352) 353) 354) 355) 356) 357) 358) 359) 360)
Før du bytter en lyspære må du sørge
for at lampen er av. Ikke berør
glassdelen av den nye pæren med
fingrene; hudfettet som blir igjen på
glasset vil fordampe når pæren blir
varm og dampen vil kondensere på
reflektoren og dimme overflaten.
NOTE Hvis du er usikker på hvordan
du utfører det nødvendige arbeidet,
anbefaler vi deg å rådføre deg med en
spesialist.
Sørg for at du ikke skraper opp
kjøretøyet når du fjerner en lampe og
linse.Når det regner, eller kjøretøyet har blitt
vasket, blir innsiden av linsen noen
ganger tåkete. Dette er det samme
fenomenet som når vindusglass blir
duggete på en fuktig dag, og indikerer
ikke et funksjonsproblem. Når lampen
er skrudd på vil varmen fjerne tåken.
Men hvis vann samles inne i lampen
anbefaler vi deg å få lampen sjekket.
Pærens plassering og kapasitet
Når du bytter en pære, må du påse at
du bruker en ny pære av samme type,
wattstyrke og farge. Hvis du monterer
en annen slags pære, kan pæren
fungere feil eller ikke lyse, eller det kan
føre til brann i kjøretøyet.
Utendørs
Foran
423AA0030717
424AHA104603
233

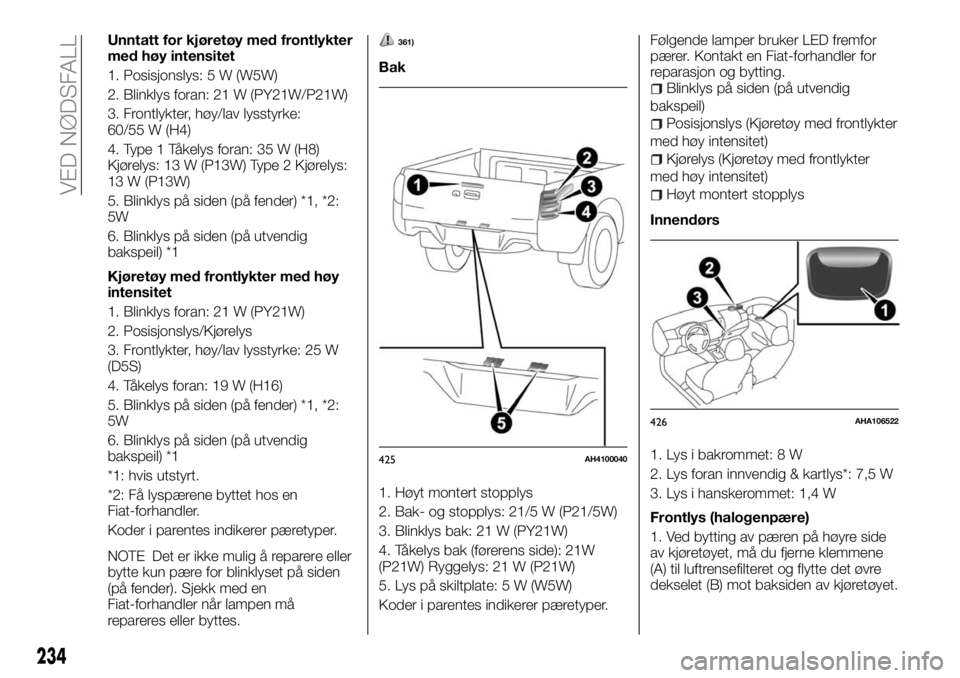

Unntatt for kjøretøy med frontlykter
med høy intensitet
1. Posisjonslys: 5 W (W5W)
2. Blinklys foran: 21 W (PY21W/P21W)
3. Frontlykter, høy/lav lysstyrke:
60/55 W (H4)
4. Type 1 Tåkelys foran: 35 W (H8)
Kjørelys: 13 W (P13W) Type 2 Kjørelys:
13 W (P13W)
5. Blinklys på siden (på fender) *1, *2:
5W
6. Blinklys på siden (på utvendig
bakspeil) *1
Kjøretøy med frontlykter med høy
intensitet
1. Blinklys foran: 21 W (PY21W)
2. Posisjonslys/Kjørelys
3. Frontlykter, høy/lav lysstyrke: 25 W
(D5S)
4. Tåkelys foran: 19 W (H16)
5. Blinklys på siden (på fender) *1, *2:
5W
6. Blinklys på siden (på utvendig
bakspeil) *1
*1: hvis utstyrt.
*2: Få lyspærene byttet hos en
Fiat-forhandler.
Koder i parentes indikerer pæretyper.
NOTE Det er ikke mulig å reparere eller
bytte kun pære for blinklyset på siden
(på fender). Sjekk med en
Fiat-forhandler når lampen må
repareres eller byttes.361)
Bak
1. Høyt montert stopplys
2. Bak- og stopplys: 21/5 W (P21/5W)
3. Blinklys bak: 21 W (PY21W)
4. Tåkelys bak (førerens side): 21W
(P21W) Ryggelys: 21 W (P21W)
5. Lys på skiltplate: 5 W (W5W)
Koder i parentes indikerer pæretyper.Følgende lamper bruker LED fremfor
pærer. Kontakt en Fiat-forhandler for
reparasjon og bytting.
Blinklys på siden (på utvendig
bakspeil)
Posisjonslys (Kjøretøy med frontlykter
med høy intensitet)
Kjørelys (Kjøretøy med frontlykter
med høy intensitet)
Høyt montert stopplys
Innendørs
1. Lys i bakrommet: 8 W
2. Lys foran innvendig & kartlys*: 7,5 W
3. Lys i hanskerommet: 1,4 W
Frontlys (halogenpære)
1. Ved bytting av pæren på høyre side
av kjøretøyet, må du fjerne klemmene
(A) til luftrensefilteret og flytte det øvre
dekselet (B) mot baksiden av kjøretøyet.
425AH4100040
426AHA106522
234
VED NØDSFALL

Rett pilretning angir foran på
kjøretøyet
NOTE Ved flytting av det øvre dekselet
mot baksiden av kjøretøyet, må du
fjerne seletøyet fra luftrenserkrokene
(C).
Rett pilretning angir foran på
kjøretøyetEtter bytting av pæren må du sørge for
at hengslene foran på kjøretøyet er
ordentlig stilt inn.
2. Koble fra tilkoblingen (A).
3. Fjern det forseglende dekselet (B).4. Ta av fjæren (1) som sikrer pæren og
fjern deretter frontlyspæren.
5. For å installere pæren utfører du
trinnene for fjerning i motsatt
rekkefølge.
Posisjonslys
1. Ved bytting av pæren på venstre side
av kjøretøyet, må du fjerne klemmen (A)
som holder nede vasketanktuten og
flytte tuten mot baksiden av kjøretøyet.

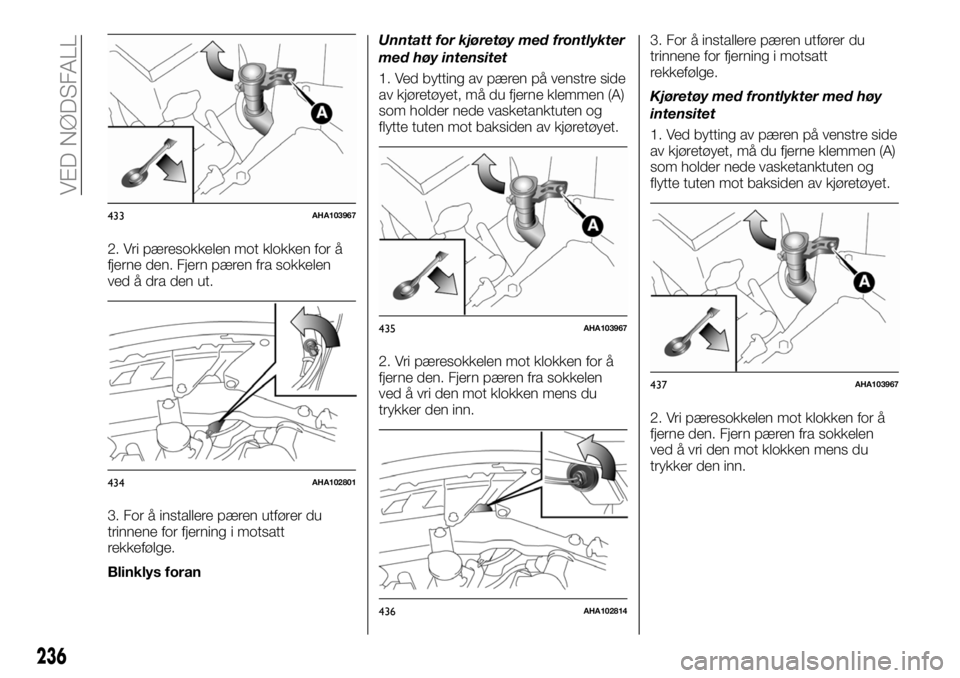

427AHA103954
428AHZ100961
429AHZ100974
430AHA102771
431AHA102784
432AHA102797
235

2. Vri pæresokkelen mot klokken for å
fjerne den. Fjern pæren fra sokkelen
ved å dra den ut.
3. For å installere pæren utfører du
trinnene for fjerning i motsatt
rekkefølge.
Blinklys foranUnntatt for kjøretøy med frontlykter
med høy intensitet
1. Ved bytting av pæren på venstre side
av kjøretøyet, må du fjerne klemmen (A)
som holder nede vasketanktuten og
flytte tuten mot baksiden av kjøretøyet.
2. Vri pæresokkelen mot klokken for å
fjerne den. Fjern pæren fra sokkelen
ved å vri den mot klokken mens du
trykker den inn.3. For å installere pæren utfører du
trinnene for fjerning i motsatt
rekkefølge.
Kjøretøy med frontlykter med høy
intensitet
1. Ved bytting av pæren på venstre side
av kjøretøyet, må du fjerne klemmen (A)
som holder nede vasketanktuten og
flytte tuten mot baksiden av kjøretøyet.
2. Vri pæresokkelen mot klokken for å
fjerne den. Fjern pæren fra sokkelen
ved å vri den mot klokken mens du
trykker den inn.
433AHA103967
434AHA102801
435AHA103967
436AHA102814
437AHA103967
236
VED NØDSFALL

3. For å installere pæren utfører du
trinnene for fjerning i motsatt
rekkefølge.
Tåkelys foran* / Kjørelys (hvor dette
finnes)
1. Sett inn en rettbladet (eller minus)
skrutrekker med en klut over tuppen inn
i kanten på dekselet (A) og drei forsiktig
for å fjerne dekselet.2. Fjern de 3 skruene (B) og fjern
lampeenheten.
NOTE Ved løsning av skruene på
tåkelyset må du passe på at du ikke
beveger på justeringsskruen for
stråleposisjon (C).
3. Vri sokkelen mot klokken for å fjerne
den.D. Tåkelys foran
E. Kjørelys
4. Mens du holder nede knappen (F)
dra du ut pæren (G).
* — Tåkelys foran
** — Kjørelys
5. For å installere pæren utfører du
trinnene for fjerning i motsatt rekkefølge
438AHA102827
439AHA102667
440AHA102670
441AHZ101056
442AA0112846
443AA0103202
237

Kombinasjonslys bak
1. Åpne bakluke (se “Bakluke”).
2. Fjern skruene (A) som holder
lampeenheten.
3. Flytt lampeenheten mot baksiden av
kjøretøyet og fjern klemmene (B).
4. Fjern hver sokkel og pære ved å vri
dem mot klokken.C. Bak- og stopplys Fjern pæren fra
sokkelen ved å vri den mot klokken
mens du trykker den inn.
D. Blinklys bak Fjern pæren ved å dra
den ut.
E. Tåkelys bak (førerens side)*/Ryggelys
Fjern pæren ved å dra den ut.
5. For å installere pæren utfører du
trinnene for fjerning i motsatt
rekkefølge.
Ved festing av lampeenheten må du
utjevne pinnene (F) og klemmen (G) på
lampeenheten med hullene (H) i
hoveddelen.Lys på skiltplate
1. Sett inn en rettbladet (eller minus)
skrutrekker i lampen og drei forsiktig for
å fjerne den.
NOTE Ta et stykke klede rundt tuppen
av skrutrekkeren for å unngå
oppskraping av linsen og hoveddelen.
2. Fjern sokkelen og pæren samtidig
ved å vri dem mot klokken, og fjern
deretter pæren ved å dra den ut.
444AHA102872
445AHA102885
446AHA102898447AHA102902
448AHA102915
238
