2018 FIAT FULLBACK Drift- og vedlikeholdshåndbok (in Norwegian)

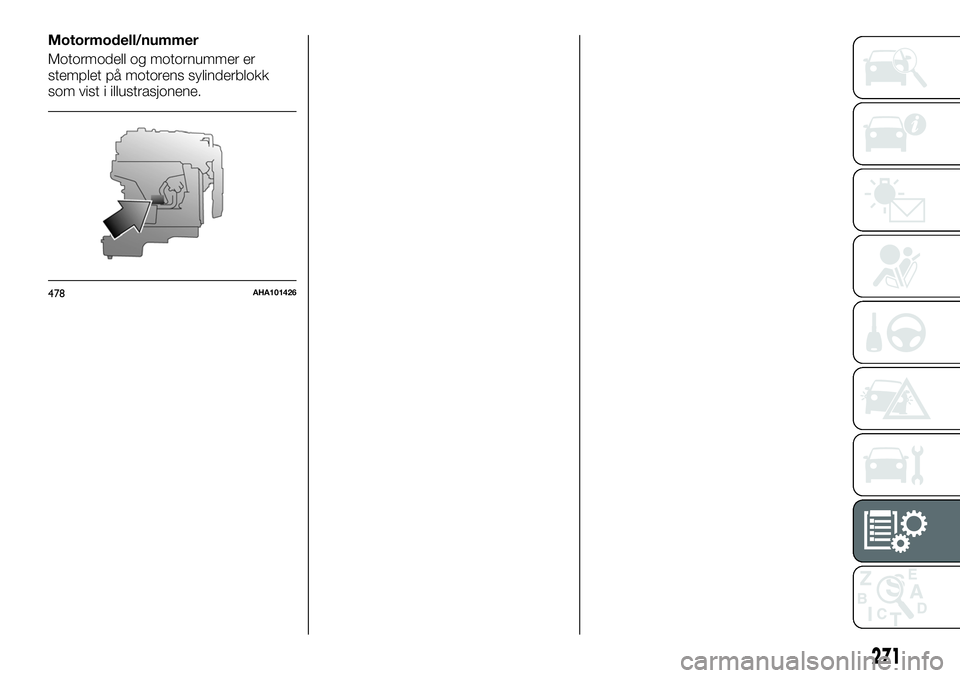

Motormodell/nummer
Motormodell og motornummer er
stemplet på motorens sylinderblokk
som vist i illustrasjonene.
478AHA101426
271

MOTORSPESIFIKASJONER
2.4 150 HK dieselmotor (4N15)
Motormodell 4N15
Motortype Euro5—Euro6
Antall sylindere 4 i rekke
Totalt slagvolum 2 442 cc
Kjede 86,0 mm
Beslag 105,1 mm
Kamaksel Dobbel topp
Preparering av blanding Elektronisk direkte injeksjon
Maksimal ytelse (EEC netto) 113 kW/ 3500 omdr./min
Maksimal omdreining (EEC netto) 380 Nm/ 1500~2500 omdr./min
272
TEKNISKE SPESIFIKASJONER

2.4 180 HK 4WD dieselmotor (4N15)
Motormodell 4N15
Motortype Euro5—Euro6
Antall sylindere 4 i rekke
Totalt slagvolum 2 442 cc
Kjede 86,0 mm
Beslag 105,1 mm
Kamaksel Dobbel topp
Preparering av blanding Elektronisk direkte injeksjon
Maksimal ytelse (EEC netto)
133 kW/ 3500 omdr./min
(*)
Maksimal omdreining (EEC netto)
430 Nm/2 500 omdr./min(*)
(*) Kjøretøy med motor med stor kraft
407)
FORSIKTIG
407)Endringer eller reparasjoner ved drivstoffsystemet som ikke utføres på riktig måte eller som ikke tar høyde for systemets tekniske
spesifikasjoner kan forårsake feilfunksjon som medfører risiko for brann.
273

MÅL PÅ KJØRETØYET
Club Cab
479AH5101927
274
TEKNISKE SPESIFIKASJONER

Referanse Lengde
1 Forside 1 520 mm
2 Total bredde
1 785 mm, 1 815 mm
(*1)
3 Overheng foran 865 mm
4 Hjulbase 3 000 mm
5 Overheng bakUten støtfanger bak 1 330 mm
Med støtfanger bak 1 410 mm
6 Total lengdeUten støtfanger bak 5 195 mm
Med støtfanger bak 5 275 mm
7 Bakkeklaring (uten last)
200 mm, 205 mm
(*1)
8 Total høyde (uten last)
1 775 mm, 1 780 mm(*1)
9 Spor bak 1 515 mm
10 Lengde på bagasjerom 1 850 mm
11 Bredde på bagasjerom 1 470 mm
12 Høyde på bagasjerom
845 mm, 850 mm
(*1)
(*1) Kjøretøy med bred fender
Kjøretøyets totale lengde og høyde kan variere avhengig av installert utstyr.
Minimum svingradius
Karosseri 6,3 m
Hjul 5,9 m
275

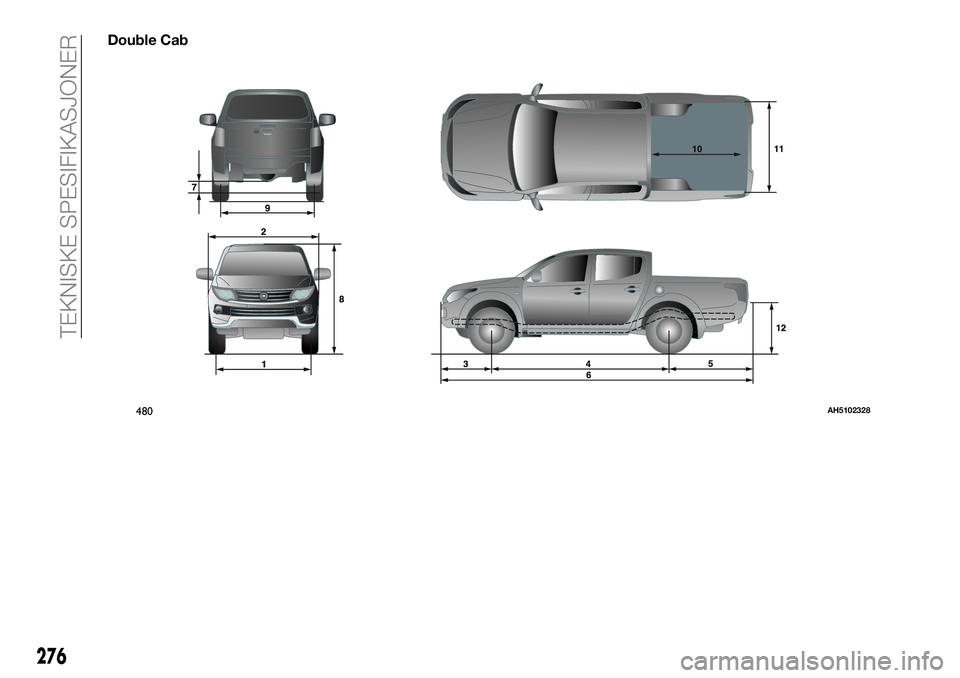

Double Cab
480AH5102328
276
TEKNISKE SPESIFIKASJONER

Referanse Lengde
1 Forside 1 520 mm
2 Total bredde
1 785 mm, 1 815 mm
(*)
3 Overheng foran 865 mm
4 Hjulbase 3 000 mm
5 Overheng bakUten støtfanger bak 1 340 mm
Med støtfanger bak 1 420 mm
6 Total lengdeUten støtfanger bak 5 205 mm
Med støtfanger bak 5 285 mm
7 Bakkeklaring (uladet)
200 mm, 205 mm
(*)
8 Total høyde (uladet)
1 775 mm, 1 780 mm(*)
9 Spor bak 1 515 mm
10 Lengde på bagasjerom 1 520 mm
11 Bredde på bagasjerom 1 470 mm
12 Høyde på bagasjerom
845 mm, 850 mm
(*)
(*) Kjøretøy med bred fender
Minimum svingradius
Karosseri 6,3 m
Hjul 5,9 m
277

Single Cab
481AH5101914
278
TEKNISKE SPESIFIKASJONER
