2018 FIAT FULLBACK Drift- og vedlikeholdshåndbok (in Norwegian)

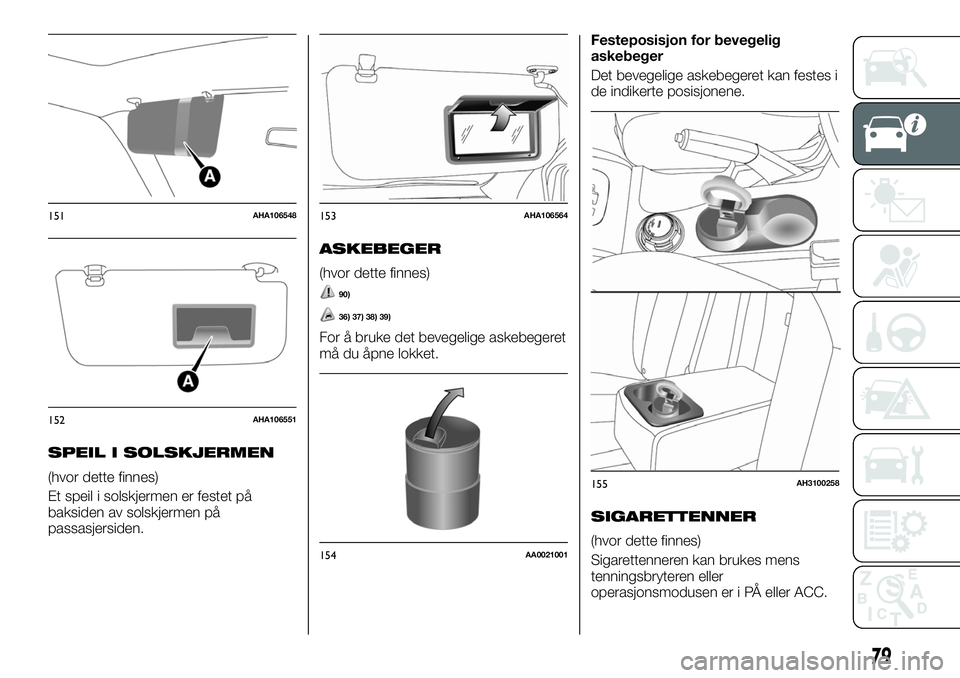

SPEIL I SOLSKJERMEN
(hvor dette finnes)
Et speil i solskjermen er festet på
baksiden av solskjermen på
passasjersiden.
ASKEBEGER
(hvor dette finnes)
90)
36) 37) 38) 39)
For å bruke det bevegelige askebegeret
må du åpne lokket.Festeposisjon for bevegelig
askebeger
Det bevegelige askebegeret kan festes i
de indikerte posisjonene.
SIGARETTENNER
(hvor dette finnes)
Sigarettenneren kan brukes mens
tenningsbryteren eller
operasjonsmodusen er i PÅ eller ACC.
151AHA106548
152AHA106551
153AHA106564
154AA0021001
155AH3100258
79

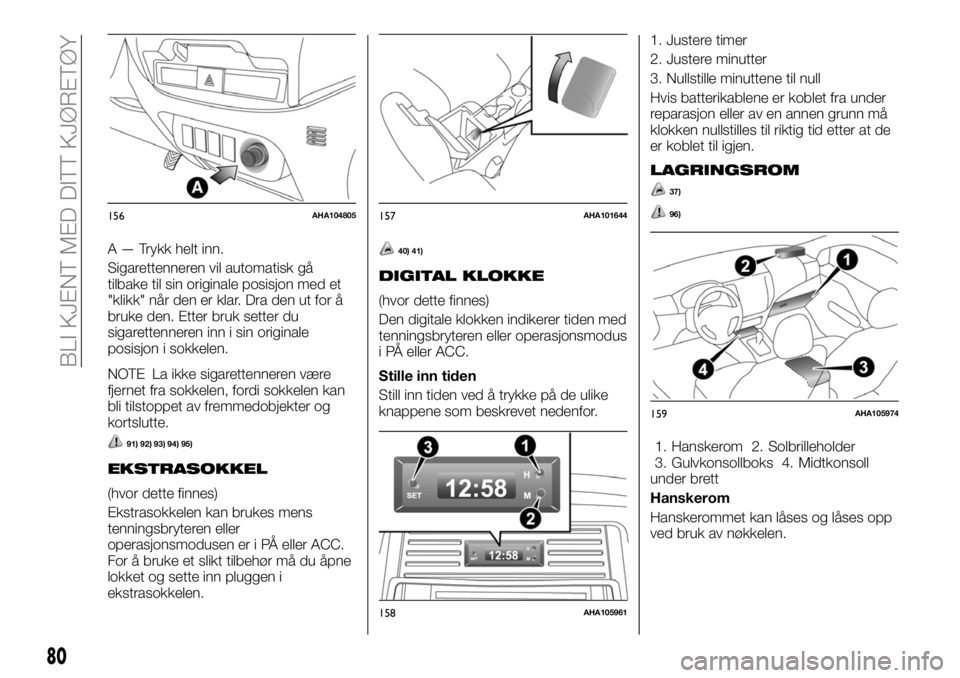

A — Trykk helt inn.
Sigarettenneren vil automatisk gå
tilbake til sin originale posisjon med et
"klikk" når den er klar. Dra den ut for å
bruke den. Etter bruk setter du
sigarettenneren inn i sin originale
posisjon i sokkelen.
NOTE La ikke sigarettenneren være
fjernet fra sokkelen, fordi sokkelen kan
bli tilstoppet av fremmedobjekter og
kortslutte.
91) 92) 93) 94) 95)
EKSTRASOKKEL
(hvor dette finnes)
Ekstrasokkelen kan brukes mens
tenningsbryteren eller
operasjonsmodusen er i PÅ eller ACC.
For å bruke et slikt tilbehør må du åpne
lokket og sette inn pluggen i
ekstrasokkelen.
40) 41)
DIGITAL KLOKKE
(hvor dette finnes)
Den digitale klokken indikerer tiden med
tenningsbryteren eller operasjonsmodus
i PÅ eller ACC.
Stille inn tiden
Still inn tiden ved å trykke på de ulike
knappene som beskrevet nedenfor.1. Justere timer
2. Justere minutter
3. Nullstille minuttene til null
Hvis batterikablene er koblet fra under
reparasjon eller av en annen grunn må
klokken nullstilles til riktig tid etter at de
er koblet til igjen.
LAGRINGSROM
37)
96)
1. Hanskerom 2. Solbrilleholder
3. Gulvkonsollboks 4. Midtkonsoll
under brett
Hanskerom
Hanskerommet kan låses og låses opp
ved bruk av nøkkelen.
156AHA104805157AHA101644
158AHA105961
159AHA105974
80
BLI KJENT MED DITT KJØRETØY

A — Låse
B — Låse opp
C — For å åpne, trykk på knappen
NOTE Når lampene lyser med
lampebryteren i
,, eller
“AUTO”-posisjon (kjøretøy med
automatisk lampekontroll), lyser lampen
i hanskerommet, se “Kombinasjonslys
og dimmerbryter”.
Midtkonsoll under brett
Midtkonsollen under brettet er på
gulvkonsolldelen.
Type 1Type 2
NOTE Midtkonsollen under brettet kan
fjernes, så det er også mulig å bruke
som lagringsrom.NOTE Når du bruker en vanlig
USB-kabel som du får kjøpt i handelen
og kobler den til USB-
inngangsterminalen, eller en vanlig
HDMI-kabel som du får i handelen og
kobler den til HDMI-
inngangsterminalen, og du oppbevarer
den overskytende kabellengden i
oppbevaringsrommet og installerer
brettet, trenger du bare trekke den
nødvendige kabellengden ut av
oppbevaringsrommet.
Bruk ikke midtkonsollen under brettet
som askebeger. Dette kan forårsake
brann eller skade på brettet
Gulvkonsollboks
Øvre og nedre bokser er plassert på
innsiden av gulvkonsollboksen.
Gulvkonsollboksen kan også brukes
som armstøtte.
160AHA106160161AHA105365
162AHA101686
163AHZ100567
81

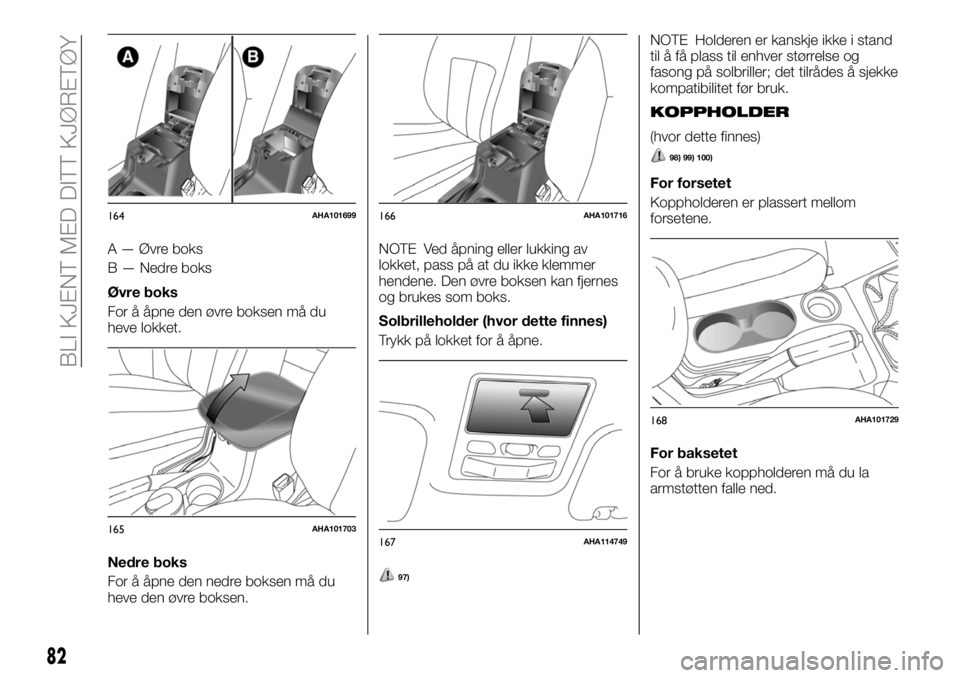

A — Øvre boks
B — Nedre boks
Øvre boks
For å åpne den øvre boksen må du
heve lokket.
Nedre boks
For å åpne den nedre boksen må du
heve den øvre boksen.NOTE Ved åpning eller lukking av
lokket, pass på at du ikke klemmer
hendene. Den øvre boksen kan fjernes
og brukes som boks.
Solbrilleholder (hvor dette finnes)
Trykk på lokket for å åpne.
97)
NOTE Holderen er kanskje ikke i stand
til å få plass til enhver størrelse og
fasong på solbriller; det tilrådes å sjekke
kompatibilitet før bruk.
KOPPHOLDER
(hvor dette finnes)
98) 99) 100)
For forsetet
Koppholderen er plassert mellom
forsetene.
For baksetet
For å bruke koppholderen må du la
armstøtten falle ned.
164AHA101699
165AHA101703
166AHA101716
167AHA114749
168AHA101729
82
BLI KJENT MED DITT KJØRETØY

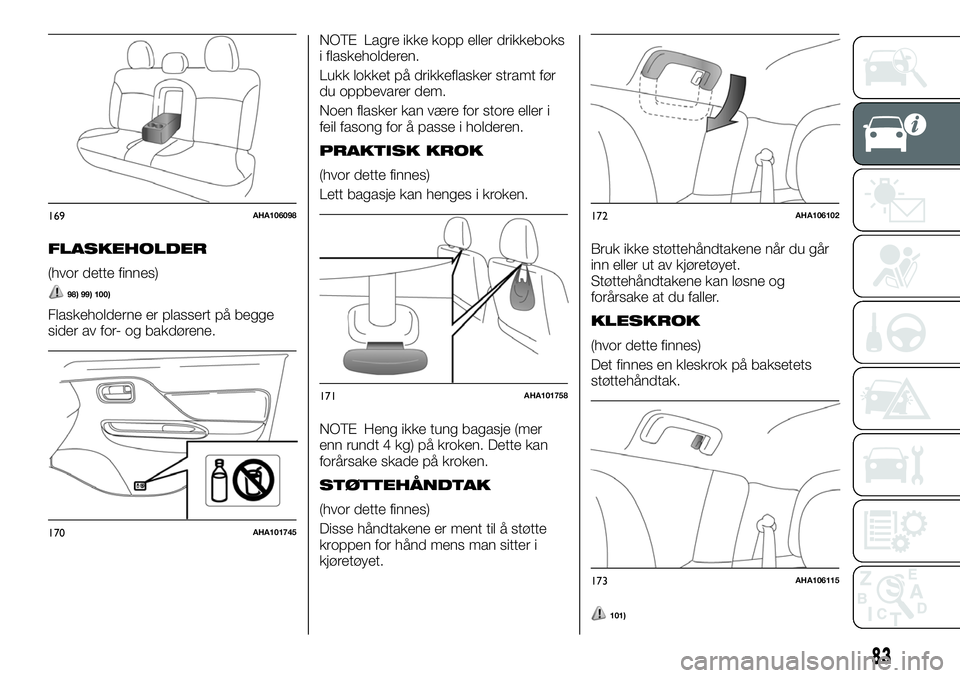

FLASKEHOLDER
(hvor dette finnes)
98) 99) 100)
Flaskeholderne er plassert på begge
sider av for- og bakdørene.NOTE Lagre ikke kopp eller drikkeboks
i flaskeholderen.
Lukk lokket på drikkeflasker stramt før
du oppbevarer dem.
Noen flasker kan være for store eller i
feil fasong for å passe i holderen.
PRAKTISK KROK
(hvor dette finnes)
Lett bagasje kan henges i kroken.
NOTE Heng ikke tung bagasje (mer
enn rundt 4 kg) på kroken. Dette kan
forårsake skade på kroken.
STØTTEHÅNDTAK
(hvor dette finnes)
Disse håndtakene er ment til å støtte
kroppen for hånd mens man sitter i
kjøretøyet.Bruk ikke støttehåndtakene når du går
inn eller ut av kjøretøyet.
Støttehåndtakene kan løsne og
forårsake at du faller.
KLESKROK
(hvor dette finnes)
Det finnes en kleskrok på baksetets
støttehåndtak.
101)
169AHA106098
170AHA101745
171AHA101758
172AHA106102
173AHA106115
83

FORSIKTIG
90)Legg ikke papir og andre ting som
brenner i dine askebegre. Hvis du gjør
dette kan sigaretter og andre
røykmaterialer sette fyr på dem og
forårsake skade.
91)Berør ikke varmeelementet eller
rommet for sigarettlighteren, hold knappen
kun for å forhindre brannskader.
92)La ikke barn bruke eller leke med
sigarettenneren, da brannskader kan
oppstå.
93)Bruk ikke noen elektrisk enhet som ikke
er godkjent av FCA. Dette kan skade
sokkelen. Hvis du brukte sigarettenneren
etter at du skadet sokkelen kan
sigarettenneren falle ut eller unnlate å
komme ut etter at den har blitt trykket på.
94)Noe er galt med sigarettenneren hvis
den ikke går tilbake innen rundt
30 sekunder etter at den ble satt inn. Dra
den ut og få problemet fikset hos en
Fiat-forhandler.
95)Når sokkelen til sigarettenneren brukes
som strømkilde for en elektrisk enhet må
du sørge for at den elektriske enheten
bruker 12 V og har en elektrisk kapasitet på
120 W eller mindre. I tillegg kan langvarig
bruk av den elektriske enheten uten at
motoren er i gang føre til at batteriet går
tomt.
96)Hold lokkene på lagringsrom lukket
mens du kjører kjøretøyet. Et lokk eller
innholdet i et lagringsrom kan ellers
forårsake skader.
97)Holderen bør ikke brukes til å lagre noe
som er tyngre enn solbriller. Disse
objektene kan falle ut.98)Drikk ikke mens du kjører. Dette er
forstyrrende og kan forårsake en ulykke.
99)Drikke kan bli sølt ut av vibrasjonene og
bevegelsene mens du kjører. Hvis den sølte
drikken er veldig varm kan du bli brent.
100)Spray ikke vann og søl ikke med
drikke i kjøretøyet. Hvis bryterne, kablene
eller de elektriske komponentene blir våte,
kan det føre til feilfunksjon eller brann i
kjøretøyet. Hvis du skulle komme til å søle
væske, må du tørke opp så mye som mulig
og henvende deg til en Fiat-forhandler.
101)Heng ikke en kleshenger eller annet
tungt eller skarpt objekt på kleskroken. Hvis
sidekollisjonsgardiner ble aktivert kan et
slikt element bli sendt avgårde med stor
kraft og hindre sidekollisjonsgardinen fra å
blåse seg opp på riktig måte. Heng klær
direkte på kleskroken (uten å bruke en
kleshenger). Sørg for at det ikke finnes
noen tunge eller skarpe objekter i lommene
til klær som du henger på kleskroken.
ADVARSEL
36)Når ekstrasokkelen ikke er i bruk må du
sørge for at lokket er lukket fordi sokkelen
kan bli tilstoppet av fremmedmaterialer og
dermed kortslutte.
37)La aldri lightere, drikkebokser og briller
ligger i kupeen når du parkerer kjøretøyet i
solskinn. Kupeen vil bli ekstremt varm, så
lightere og andre brennbare elementer kan
ta fyr og uåpnede drikkebokser kan
eksplodere. Briller med plastlinser eller
plastmaterialer kan bli deformert eller
sprekke.38)Slukk fyrstikker og sigaretter før de
plasseres i askebegeret.
39)Lukk alltid askebegeret. Hvis det blir
stående åpent kan andre sigarettsneiper i
askebegeret ta fyr igjen.
40)Sørg for at du bruker et "plug-in"-
tilbehør på 12 V og 120 W eller mindre. Ved
bruk av mer enn én sokkel samtidig må du
sørge for at de elektriske tilbehørene er
12 V-tilbehør og at det totale
strømforbruket ikke overstiger 120 W.
41)Langvarig bruk av den elektriske
enheten uten at motoren er i gang føre til at
batteriet går tomt.
84
BLI KJENT MED DITT KJØRETØY

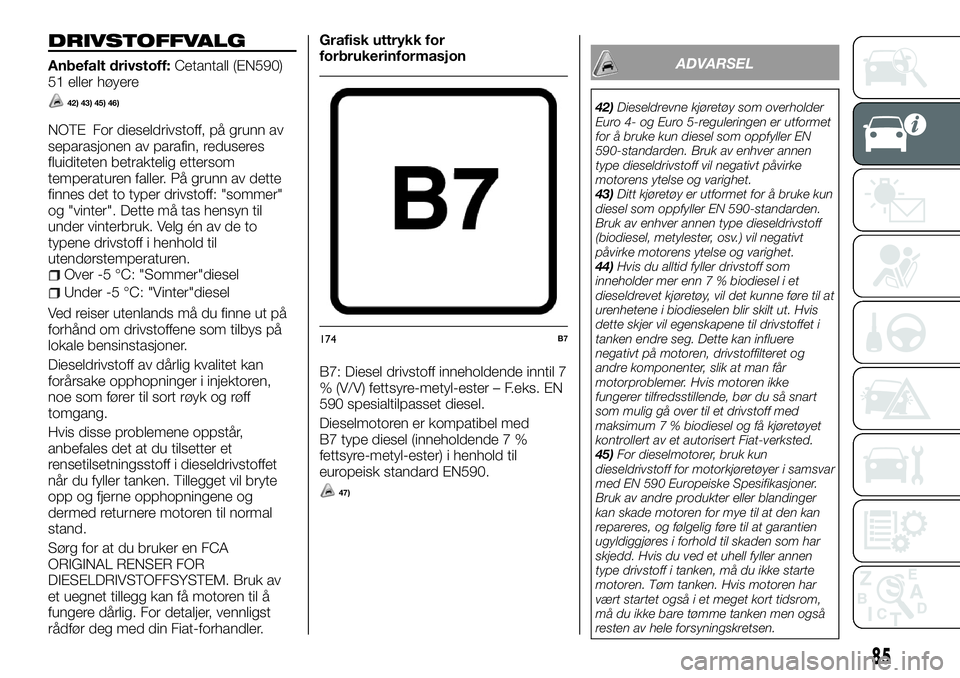

DRIVSTOFFVALG
Anbefalt drivstoff:Cetantall (EN590)
51 eller høyere
42) 43) 45) 46)
NOTE For dieseldrivstoff, på grunn av
separasjonen av parafin, reduseres
fluiditeten betraktelig ettersom
temperaturen faller. På grunn av dette
finnes det to typer drivstoff: "sommer"
og "vinter". Dette må tas hensyn til
under vinterbruk. Velg én av de to
typene drivstoff i henhold til
utendørstemperaturen.
Over -5 °C: "Sommer"diesel
Under -5 °C: "Vinter"diesel
Ved reiser utenlands må du finne ut på
forhånd om drivstoffene som tilbys på
lokale bensinstasjoner.
Dieseldrivstoff av dårlig kvalitet kan
forårsake opphopninger i injektoren,
noe som fører til sort røyk og røff
tomgang.
Hvis disse problemene oppstår,
anbefales det at du tilsetter et
rensetilsetningsstoff i dieseldrivstoffet
når du fyller tanken. Tillegget vil bryte
opp og fjerne opphopningene og
dermed returnere motoren til normal
stand.
Sørg for at du bruker en FCA
ORIGINAL RENSER FOR
DIESELDRIVSTOFFSYSTEM. Bruk av
et uegnet tillegg kan få motoren til å
fungere dårlig. For detaljer, vennligst
rådfør deg med din Fiat-forhandler.Grafisk uttrykk for
forbrukerinformasjon
B7: Diesel drivstoff inneholdende inntil 7
% (V/V) fettsyre-metyl-ester – F.eks. EN
590 spesialtilpasset diesel.
Dieselmotoren er kompatibel med
B7 type diesel (inneholdende 7 %
fettsyre-metyl-ester) i henhold til
europeisk standard EN590.
47)
ADVARSEL
42)Dieseldrevne kjøretøy som overholder
Euro 4- og Euro 5-reguleringen er utformet
for å bruke kun diesel som oppfyller EN
590-standarden. Bruk av enhver annen
type dieseldrivstoff vil negativt påvirke
motorens ytelse og varighet.
43)Ditt kjøretøy er utformet for å bruke kun
diesel som oppfyller EN 590-standarden.
Bruk av enhver annen type dieseldrivstoff
(biodiesel, metylester, osv.) vil negativt
påvirke motorens ytelse og varighet.
44)Hvis du alltid fyller drivstoff som
inneholder mer enn 7 % biodiesel i et
dieseldrevet kjøretøy, vil det kunne føre til at
urenhetene i biodieselen blir skilt ut. Hvis
dette skjer vil egenskapene til drivstoffet i
tanken endre seg. Dette kan influere
negativt på motoren, drivstoffilteret og
andre komponenter, slik at man får
motorproblemer. Hvis motoren ikke
fungerer tilfredsstillende, bør du så snart
som mulig gå over til et drivstoff med
maksimum 7 % biodiesel og få kjøretøyet
kontrollert av et autorisert Fiat-verksted.
45)For dieselmotorer, bruk kun
dieseldrivstoff for motorkjøretøyer i samsvar
med EN 590 Europeiske Spesifikasjoner.
Bruk av andre produkter eller blandinger
kan skade motoren for mye til at den kan
repareres, og følgelig føre til at garantien
ugyldiggjøres i forhold til skaden som har
skjedd. Hvis du ved et uhell fyller annen
type drivstoff i tanken, må du ikke starte
motoren. Tøm tanken. Hvis motoren har
vært startet også i et meget kort tidsrom,
må du ikke bare tømme tanken men også
resten av hele forsyningskretsen.
174B7
85

46)Hvis du ikke bruker riktig
“vinterdrivstoff” om vinteren, kan det hende
at indikatorlampen for dieselvarmeren
blinker og motorturtallet ikke kommer over
tomgangsturtallet på grunn av frossent
drivstoff. I dette tilfellet, la motoren gå på
tomgang i cirka 10 minutter, skru deretter
av tenningen eller sett driftsmodusen på AV.
Skru deretter på tenningen umiddelbart
eller sett den på PÅ igjen for å bekrefte at
indikatorlampen for dieselvarmeren er av.
Se “Indikatorlampe for dieselvarmer”.
47)Bruk ikke mer enn 7 %
volumkonsentrasjon av fettsyre-metyl-ester
(biodiesel). Bruk av en høyere
konsentrasjon enn 7 % vil gå ut over
motorens ytelse og levetid.FYLLE
DRIVSTOFFTANKEN
102) 103) 104) 105) 106) 107) 108) 109) 110) 111) 112)
Kapasitet i drivstofftank: 75 liter.
1. Før du fyller drivstoff må du stanse
motoren.
2. Drivstofftanken er plassert på bakre,
venstre side av ditt kjøretøy.
Type 1,2
1. Åpne døren til drivstofftanken med
spaken plassert nedenfor
instrumentpanelet.
Type 1
.Type 2
2. Åpne røret til drivstofftanken ved å
sakte vri lokket mot klokken.
Type 1
175AHA105802
176AHA105815
177AHA105189
86
BLI KJENT MED DITT KJØRETØY
