2018 FIAT DOBLO PANORAMA Návod na použitie a údržbu (in Slovak)

DHalogénové žiarovky: na odstránenie
svetla uvoľnite blokovaciu pružinu
príslušného osadenia.
EHalogénové žiarovky: na odstránenie
svetla uvoľnite blokovaciu pružinu
príslušného osadenia.
POZOR!
116)Úpravy a opravy elektrického
zariadenia nevykonané správnym
spôsobom a bez ohľadu na technické
charakteristiky inštalovania, môžu vyvolať
poruchy fungovania s rizikom požiaru.
117)Halogénové žiarovky obsahujú
stlačený plyn, v prípade rozbitia je možné,
že vyletia kúsky skla.
POZOR!
31)S halogénovými žiarovkami môžete
manipulovať výlučne chytením kovových
častí. Ak sa priesvitná guľa dostane do
kontaktu s prstami, zníži sa intenzita
žiarenia a môže sa znížiť aj trvácnosť
žiarovky. V prípade náhodného kontaktu
poutierajte sklo obrúskom navlhčeným
v alkohole a žiarovku nechajte uschnúť.
32)Odporúčame nechať si vymeniť
žiarovky v servisnej sieti Fiat. Správne
fungovanie a orientácia vonkajších svetiel
sú základnými požiadavkami pre bezpečnú
jazdu a rešpektovanie predpisov
stanovených zákonom.
127

Žiarovky
Použitie Typ Výkon Ref. obrázok
Diaľkové svetlá H7 55W E
Stretávacie svetlá H7 55W E
Denné prevádzkové/predné obrysové svetlá W21W 13W B
Predné smerovky WY21W 21W B
Bočné smerovky WY5W 5W A
Zadné smerovky PY21W 21W B
Zadné hmlové svetlo W16W 16W A
Spiatočka W16W 16W A
Zadné obrysové P21/5W 5W B
Stop P21W 21W B
3. brzdové svetlo krídla dverí W5W 5W A
3. brzdové svetlo prepínač W5W 5W A
3. brzdové svetlo prepínač (for privacy glass) Xenon 6W 6W A
Hmlové svetlá (iba pre niektoré verzie/trhy, podľa
výbavy)H11 55W E
128
NÚDZOVÝ STAV

VÝMENA
VONKAJŠEJ
ŽIAROVKY
Typ žiarovky a príslušný výkon nájdete v
predchádzajúcom odseku „Výmena
žiarovky".
PREDNÉ SVETELNÉ
JEDNOTKY
Predné svetelné jednotky obsahujú
žiarovky obrysových svetiel, diaľkových,
stretávacích a smerových svetiel obr.
141.
Rozmiestnenie svetiel svetelnej jednotky
je nasledovné:
ADiaľkové svetlá;
BTlmené svetlá;
CSmerové svetlá a obrysové/denné
prevádzkové svetlá.
Kvôli prístupu k žiarovkám treba
odmontovať kryty namontované tlakom.OBRYSOVÉ/DENNÉ
PREVÁDZKOVÉ SVETLÁ
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
odstráňte ochranný kryt C obr. 141;
otočte v protismere hodinových
ručičiek objímku A obr. 142a vyberte ju;
vytiahnite žiarovku a vymeňte ju;
namontujte novú žiarovku, znovu
založte objímku A obr. 142 a správne
namontujte ochranný kryt C obr. 141.
STRETÁVACIE SVETLÁ
Pri výmene žiarovky postupujte
nasledovne:
odmontujte ochranný kryt B obr.
141;
odpojte elektrický konektor;
uvoľnite objímku žiarovky od
bočných pružín A obr. 143;
vytiahnite žiarovku a vymeňte ju;
namontujte novú žiarovku, tak aby
sa obrys kovovej časti zhodoval s
drážkami na parabole svetla, potom
zatlačte, aby sa zaistila do bočných
zarážok A obr. 143; potom opäť zapojte
elektrický konektor;
nasaďte správne ochranný kryt B
obr. 141.
SMEROVÉ SVETLÁ
Predné
Pri výmene žiarovky postupujte
nasledovne:
odstráňte ochranný kryt C obr. 141;
objímku žiarovky A obr. 144 otáčajte
v protismere pohybu hodinových
ručičiek a vytiahnite ju;
vytiahnite žiarovku ľahkým
zatlačením a otočením proti smeru
pohybu hodinových ručičiek;
141F0V0520
142F0V0521
143F0V0522
129

vymeňte žiarovku, znovu namontujte
držiak žiarovky A obr. 144 tak, že ho
otočíte v smere hodinových ručičiek a
uistite sa, či je správne zablokovaný;
opäť namontujte ochranný kryt
C obr. 141.
Bočné
UPOZORNENIE Na výmenu žiaroviek
bočných smeroviek, umiestnených
vo vnútri vonkajšieho spätného zrkadla,
je potrebné sa obrátiť na servisnú sieť
Fiat.
DIAĽKOVÉ SVETLÁ
Pri výmene žiarovky postupujte
nasledovne:
odstráňte ochranný kryt A obr. 141;
odpojte elektrický konektor;
uvoľnite objímku žiarovky od
bočných pružín A obr. 145;
vytiahnite žiarovku a vymeňte ju;
namontujte novú žiarovku, tak aby
sa obrys kovovej časti zhodoval s
drážkami na parabole svetla, potom
zatlačte, aby sa zaistila do bočných
zarážok A obr. 145; potom opäť zapojte
elektrický konektor;
nasaďte správne ochranný kryt A
obr. 141.
HMLOVÉ SVETLÁ
(pre verzie/trhy, kde sú k dispozícii)
UPOZORNENIE Pri výmene žiaroviek
hmlových svetlometov je nevyhnutné
obrátiť sa na servisnú sieť Fiat.
ZADNÉ SVETELNÉ
JEDNOTKY
Zadné svetelné jednotky obsahujú
žiarovky obrysových, smerových svetiel,
svetiel spiatočky/hmlových svetiel a
brzdové svetlá (stop). Pre prístup k
optickým jednotkám je treba
postupovať nasledovne:
otvorte zadné dvere;
odskrutkujte upevňovacie skrutky A
obr. 146;
po odpojení elektrického konektora
vyberte svetelnú jednotku.
Umiestnenie žiaroviek svetelnej jednotky
obr. 147 je nasledujúce:
ABrzdové svetlá;
BSmerové svetlá;
CSvetlá spiatočky;
DObrysové/hmlové svetlá;
144F0V0523
145F0V0524
146F0V0034
130
NÚDZOVÝ STAV

Kvôli prístupu k žiarovkám odskrutkujte
6 upevňovacích skrutiek E obr. 147 a
vytiahnite objímky žiaroviek.
Na výmenu žiarovky ju jemne potlačte a
otočte v protismere hodinových
ručičiek, vyberte ju a vymeňte
ju (bajonetové upevnenie).3. BRZDOVÉ SVETLO
Pri výmene žiarovky postupujte
nasledovne:
pri verziách so zadnými dverami
odskrutkujte dve upevňovacie skrutky A
obr. 148 a vyberte jednotku;
pri verziách s krídlovými dverami
odstráňte gumové zátky B obr. 149 a
pomocou krídelok C vyberte jednotku;
pri verziách s vysokou strechou a s
krídlovými dverami odstráňte zatlačený
plastový kryt A obr. 150 a gumený
uzáver B obr. 150, pomocou
skrutkovača uvoľnite zarážky tak, ako je
to znázornené na obrázku a vyberte
jednotku;
zatlačte na príslušné zarážky a
vyberte objímku žiarovky;
vytiahnite žiarovku namontovanú
zatlačením a vymeňte ju.
SVETLO ZNAČKY (pre
verzie so zadnými
dverami)
Pri výmene žiarovky A obr.
151postupujte nasledovne:
zatlačte na blokovanie jazýčky na
miestach označených šípkou a
vytiahnite objímku žiarovky;
objímku žiarovky B obr. 152 otočte
proti smeru hodinových ručičiek, potom
vytiahnite žiarovku C.
147F0V0525
148F0V0163
149F0V0164
150F0V0231
131

SVETLÁ ZNAČKY (pre
verzie s krídlovými
dverami)
Pri výmene žiarovky A obr. 153
postupujte nasledovne:
zatlačte na jazýčky v bodoch, ako je
to zobrazené na obrázku a potiahnite
smerom doľava na vysunutie krytu;
vymeňte žiarovky uvoľnením z
bočných kontaktov, založte nové
žiarovky a uistite sa pritom, či sú
správne uchytené medzi kontaktmi.
VÝMENA
VNÚTORNÉHO
SVETLA
Typ žiarovky a príslušný výkonu nájdete
v odseku „Výmena žiarovky".
PREDNÉ/ZADNÉ
STROPNÉ SVETLO
Stropné svetlo s priesvitným
vracajúcim sa krytom
Pri výmene žiaroviek postupujte
nasledovne:
vytiahnite stropné svetlo A obr. 154
ťahaním v bodoch znázornených
šípkou;
otvorte kryt B obr. 155 ako je to
zobrazené;
vymeňte žiarovku C obr. 156
vytiahnutím z bočných kontaktov, vložte
novú žiarovku a dbajte na to, aby
správne dosadala na kontakty;
151F0V0179
152F0V0037
153F0V0036
154F0V0070
132
NÚDZOVÝ STAV

kryt opäť uzatvorte a stropné svetlo
upevnite na mieste a ubezpečte sa,
že sa zablokovalo.
Stropné svetlo s bodovými svetlami
(pokiaľ je k dispozícii)
Pri výmene žiaroviek postupujte
nasledovne:
zatlačte na body označené šípkami
a odmontujte stropné svetlo A obr. 157;
otvorte ochranné dvierka B obr.
158;
nahraďte žiarovku C uvoľnením od
bočných kontaktov a uistite sa, že
sú nové žiarovky medzi kontaktmi
správne zablokované;
zatvorte dvierka B obr. 158 a
upevnite stropné svetlo A obr. 157 na
jeho miesto a ubezpečte sa, že je
správne zablokované.
VÝMENA POISTIEK
118) 119) 120)
33) 35) 36)
VŠEOBECNÉ
INFORMÁCIE
Na výmenu poistky používajte pinzetu,
ktorá je uložená v taške na nástroje
alebo v balíčku Fix & Go (pre verzie/trhy,
kde je k dispozícii).
Ochranné poistky zariadenia na
metán
Komponenty systému CNG sú
chránené špecifickými poistkami. O ich
prípadnú výmenu požiadajte servisnú
sieť Fiat.
POISTKOVÁ SKRINKA V
PRIESTORE MOTORA
Skrinka s poistkami obr. 160 sa
nachádza na pravej strane motora, na
strane akumulátora. Aby ste odstránili
ochranný kryt A obr. 159 a získali
prístup k poistkovej skrinke,
odskrutkujte dve upevňovacie skrutky
B.
34)
155F0V0071
156F0V0072
157F0V0073
158F0V0074
133

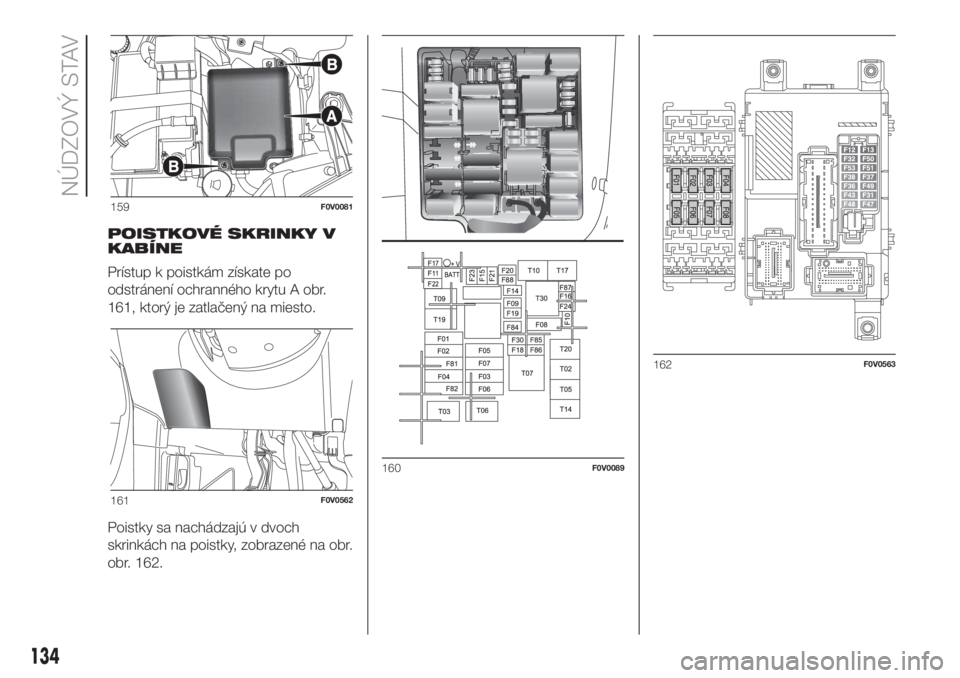

POISTKOVÉ SKRINKY V
KABÍNE
Prístup k poistkám získate po
odstránení ochranného krytu A obr.
161, ktorý je zatlačený na miesto.
Poistky sa nachádzajú v dvoch
skrinkách na poistky, zobrazené na obr.
obr. 162.
159F0V0081
161F0V0562
160F0V0089
162F0V0563
134
NÚDZOVÝ STAV
