2018 FIAT DOBLO COMBI Návod k použití a údržbě (in Czech)

ZAŘÍZENÍ KEY
EMERGENCY LOCK (KEL)
Posuvné boční dveře jsou opatřeny
zařízením, které je umožňuje zavřít i při
výpadku elektrického fungování.
Zařízení lze zapnout s otevřenými
bočními posuvnými dveřmi takto obr.
10:
poloha 2: zařízení vypnuto (dveře
jsou odemknuté).
poloha 1: zařízení zapnuto (zasuňte
kovovou vložku klíčku zapalování do
zdířky a otočte jí doprava), dveře jsou
zamknuté
Pro vypnutí zařízení, tzn. otevření dveří
postupujte takto: v případě obnovení
elektrické funkce:
dálkovým ovládáním
nebo
otevřením klíčkem v zámku předních
dveří. v případě bez obnovení elektrické
funkce;
otevřením na straně řidiče klíčkem v
zámku; ostatní dveře: (na straně
spolucestujícího a posuvné boční dveře)
zatažením za vnitřní kliku.ZADNÍ DVOUKŘÍDLOVÉ
DVEŘE
(u příslušné verze vozidla)
Dvoukřídlové zadní dveře jsou opatřeny
systémem táhel, které je při otevření
zaaretují v úhlu asi 90 stupňů.
Větší otevření dveří na 180 stupňů se
provádí pomocí zajišťovacího
mechanismu A obr. 11 (jeden na každé
straně), který stisknete tak, jak je
uvedeno na obr. a zároveň dveře
otevřete.13)
Klíčkem zasunutým do dveřního zámku
lze ovládat:
u verzí Cargo s křídlovými dveřmi:
centrální odemknutí nákladového
prostoru (posuvné boční dveře + zadní
křídlové dveře), centrální zamknutí
všech dveří;
u verzí Doblò/Doblò Combi s
křídlovými dveřmi: odemknutí/zamknutí
těchto dveří.
Otevření/zavření prvního
křídla zvenku
Otočte kovovou vložku v zámku nebo
stiskněte tlačítko
na dálkovém
ovládání, pak zatáhněte za kliku A obr.
12 ve směru vyznačeném šipkou.
Pro zavření otočte kovovou vložkou v
zámku ve směru zavírání nebo stiskněte
tlačítko
na dálkovém ovládání.
14)
Nouzové otevření
prvního dveřního křídla
zevnitř vozidla
Křídlo se zevnitř vozidla otevře
ovladačem A obr. 13.
10F0V038311F0V0067
15

Otevření druhého křídla
Po otevření prvního křídla zatáhněte za
kliku A obr. 14 ve směru vyznačeném
šipkou.
UPOZORNĚNÍ Kliku A obr. 14
používejte pouze ve směru vyznačeném
na obrázku.VYKLÁPĚCÍ STŘEŠNÍ
OKNO
(u příslušné verze vozidla)
Používání vyklápěcího okna:
Otevřete křídlové dveře.
Stiskněte páku A obr. 15 dolů a
podržte ji dole, dokud se zámek
nedostane přes příčník.
Při otevírání je nutno držet vyklápěcí
střešní okno oběma rukama; ujistěte
se, že je při otevírání držíte za madlo B
obr. 15.
Pro zavření zatáhněte vyklápěcí
střešní okno dolů za madlo B.
UPOZORNĚNÍ Vyklápěcí střešní okno
zůstane otevřené do rychlosti 110
km/h.
Je-li vyklápěcí střešní okno otevřené,
dejte příčník C dolů z polohy 1 do
polohy 2 obr. 16.Pro uvolnění a přestavení příčníku dolů
zatlačte s otevřenými zadními dveřmi na
páku D obr. 17.
12F0V0518
13F0V0080
14F0V0078
15F0V0526
16F0V0527
16
SEZNÁMENÍ S VOZIDLEM

POZOR
8)Než otevřete dveře, zkontrolujte, zda tak
lze učinit zcela bezpečně.
9)Během čerpání s otevřeným uzávěrem
nelze otevřít levé posuvné dveře. Před
otevřením/zavřením bočních posuvných
dveří se ujistěte, zda je víku uzávěru
palivové nádrže zavřený, aby se nepoškodil.
10)U vozidla stojícího ve svahu
nenechávejte posuvné dveře otevřené a
nezajištěné: náhodný náraz by mohl dveře
uvolnit a ty by se mohly volně posouvat.
11)Před opuštěním stojícího vozidla s
otevřenými posuvnými dveřmi vždy
zkontrolujte, zda je blokovací mechanismus
zajištěný.
12)Dětskou pojistku používejte vždy, když
ve vozidle cestují děti.
13)Pružinový zajišťovací mechanismus má
ovládací síly navržené s ohledem na
maximální komfort obsluhy. Při případném
nárazu tělesa nebo poryvu větru může
dojít k uvolnění křídel dveří a k jejich zavření.14)Při zavírání zavřete nejdříve kompletně
pravé a poté levé křídlo dveří. Nikdy
nezavírejte obě křídla současně.
POZOR
2)Před tankováním paliva se ujistěte, že
jsou levé boční posuvné dveře řádně
zavřené. Pokud by nebyly dveře zavřené,
mohly by se spolu se zámkovým
systémem poškodit otevřeným uzávěrem
palivové nádrže.
SEDADLA
SEDADLO ŘIDIČE
(u příslušných verzí Cargo)
15)
Nastavení v podélném směru
Zvedněte páku A obr. 18 a zatlačte
sedadlo dopředu nebo dozadu: při
řízení musejí být paže lehce pokrčené a
ruce musejí spočívat na volantu.
16)
Nastavení sklonu opěradla
Zvedněte páku B obr. 18, přestaňte se
plně zapírat zády o opěradlo a
přestavte sedadlo do požadované
polohy.
17F0V0528
18F0V0210
17

SEDADLO ŘIDIČE
(u příslušných verzí Doblò/Doblò
Combi/Cargo)
15)
Nastavení v podélném směru
Zvedněte páčku A obr. 19 a zatlačte
sedadlo dopředu nebo dozadu: v
poloze pro řízení musejí ruce spočívat
na věnci volantu.
16)
Nastavení sklonu opěradla
Otočte ovladačem B. obr. 19
Výškové nastavení řidičova sedadla
(u příslušné verze vozidla)
Pomocí páky C obr. 19 je možno
zvyšovat nebo snižovat zadní část
sedáku pro nastavení nejpohodlnějšího
posezu za jízdy.
UPOZORNĚNÍ Při nastavování je nutno
na sedadle sedět.
Bederní nastavení řidičova sedadla
(u příslušné verze vozidla)
Ovladačem D obr. 19 nastavíte opření
zad o opěradlo.
Vyhřívání sedadla
(u příslušné verze vozidla)
Funkci zapnete/vypnete s klíčkem na
MAR stiskem tlačítka A obr. 20.
Při zapnutí funkce se rozsvítí kontrolka v
tomto tlačítku.SKLÁDACÍ SEDADLO
SPOLUCESTUJÍCÍHO
(u příslušné verze vozidla)
U některých verzí Cargo je vozidlo
vybaveno skládacím sedadlem
spolucestujícího.
17)
Sedadlo posuňte až na doraz dozadu,
aby bylo možné úplné přiklopení a
nehrozila kolize s palubní deskou.
Složení sedadla
Při složení sedadla postupujte takto:
otevřete dveře na straně
spolucestujícího;
pákami A sklopte opěradlo dopředu
podle vyznačených šipek;
současně stlačte opěradlo B obr. 22
dolů; sedadlo se tak složí a vznikne
„stolek“;
19F0V0013
20F0V0208
22F0V0143
18
SEZNÁMENÍ S VOZIDLEM

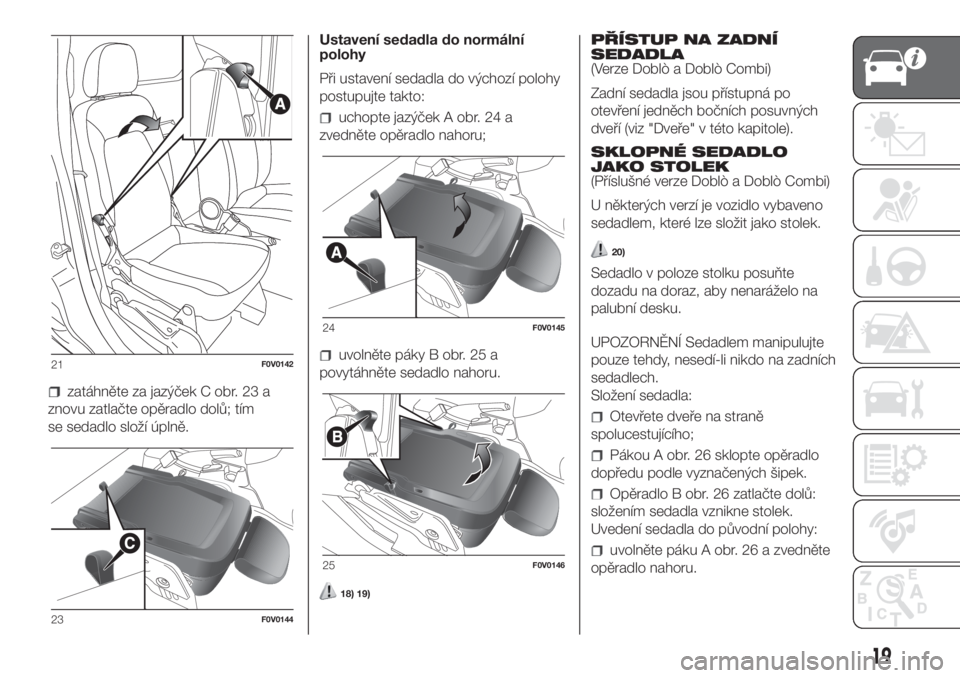

zatáhněte za jazýček C obr. 23 a
znovu zatlačte opěradlo dolů; tím
se sedadlo složí úplně.Ustavení sedadla do normální
polohy
Při ustavení sedadla do výchozí polohy
postupujte takto:
uchopte jazýček A obr. 24 a
zvedněte opěradlo nahoru;
uvolněte páky B obr. 25 a
povytáhněte sedadlo nahoru.
18) 19)
PŘÍSTUP NA ZADNÍ
SEDADLA
(Verze Doblò a Doblò Combi)
Zadní sedadla jsou přístupná po
otevření jedněch bočních posuvných
dveří (viz "Dveře" v této kapitole).
SKLOPNÉ SEDADLO
JAKO STOLEK
(Příslušné verze Doblò a Doblò Combi)
U některých verzí je vozidlo vybaveno
sedadlem, které lze složit jako stolek.
20)
Sedadlo v poloze stolku posuňte
dozadu na doraz, aby nenaráželo na
palubní desku.
UPOZORNĚNÍ Sedadlem manipulujte
pouze tehdy, nesedí-li nikdo na zadních
sedadlech.
Složení sedadla:
Otevřete dveře na straně
spolucestujícího;
Pákou A obr. 26 sklopte opěradlo
dopředu podle vyznačených šipek.
Opěradlo B obr. 26 zatlačte dolů:
složením sedadla vznikne stolek.
Uvedení sedadla do původní polohy:
uvolněte páku A obr. 26 a zvedněte
opěradlo nahoru.
21F0V0142
23F0V0144
24F0V0145
25F0V0146
19

SKLOPENÍ SEDADEL 3.
ŘADY
Postupujte takto:
opěrky hlavy zasuňte na doraz do
zadního sedadla;
odsuňte stranou bezpečnostní pás a
zkontrolujte, zda není zkroucený;
zatáhněte za zajišťovací páku A obr.
27 opěradla a sklopte opěradlo
dopředu. Zvednutí páky je dáno
červenou značkou;
zatáhněte za pásku B obr. 27, která
se nachází za opěradlem, a vyklopte
sedadla a opěradla dopředu, jak je
vyobrazeno na obr. 28.
POZN. Dělená sedadla jsou opatřena
pružnými úchyty upevněnými na
spodním okraji straně sedáku, kterými
se sklopené sedadlo upevní k opěrce
hlavy zadního sedadla 2. řady (viz štítek
na opěradle sedadla obr. 27).
POZN. Jak je vyobrazeno na obr. 29,
při sklápění sedadla není nutno
odpojovat elektrický konektor A,
protože spirálový kabel nevadí při
pohybu sedadla.
21)
VYNDÁNÍ SEDADEL 3.
ŘADY
Postupujte takto:
vyjměte opěrky hlavy zadního
sedadla.
demontujte navíjecí válec rolety z
uložení;
odsuňte stranou bezpečnostní pás a
zkontrolujte, zda není zkroucený;
zatáhněte za zajišťovací páku A obr.
27 opěradla a sklopte opěradlo
dopředu. Zvednutí páky je dáno
červenou značkou;
najděte elektrický přípoj sedadla obr.
30 na levém boku (u levého sedadla)
nebo na pravém boku (u pravého
sedadla);
objímku A na přípojce sedadla
otočte doleva (dokud se nezablokuje),
zatáhněte ji k sobě a odpojte kabel;
26F0V0201
27F0V0633
28F0V0408
29F0V0720
20
SEZNÁMENÍ S VOZIDLEM

upevněte přípoj pružným páskem
obr. 31, který se nachází na opěradle
sedadla ve spodní levé části (u levého
sedadla) nebo pravé části (u pravého
sedadla);
UPOZORNĚNÍ Nezapomeňte odpojit
přípoj a upevnit ho k sedadlu příslušnou
páskou, aby se nepoškodil během
pohybu sedadla.
POZN. Po opětném umístění obou
sedadel třetí řady do vozidla, zapojte
zpět jejich elektrický přípoj.
zatáhněte za pásku B obr. 27, která
se nachází za opěradlem, a vyklopte
sedadla a opěradla dopředu.
opěrku hlavy zasuňte do otvorů pod
sedákem, které slouží k vložení tyček;
zatlačte páku, jak je vyznačené
na obr. 32;
vyjměte sedadlo z úchytů v podlaze.ZANDÁNÍ SEDADEL 3.
ŘADY ZPĚT
Postupujte takto:
zasuňte úchytů do podlahy obr. 33;
zatlačte páku, jak je uvedeno na obr.
obr. 32, a zatáhněte za ni, abyste se
ujistili, že je sedadlo dobře ukotvené;
najděte elektrický přípoj sedadla
upevněný k pružné pásce obr. 31 na
spodní levé části (u levého sedadla)
pravé části (u pravého sedadla)
opěradla;
zatáhněte za pružnou pásku obr. 31
a odstraňte elektrický přípoj sedadla;
roztáhněte výstupní kabeláž ze
sedadla až k přípojce ve vozidle, která
se nachází na boku vlevo (u levého
sedadla) nebo vpravo (u pravého
sedadla) obr. 34;
připojte přípoj sedadla A k přípojce
ve vozidle a otočte doprava objímku (na
zablokování), která se nachází na
přípojce sedadla;
30F0V063131F0V0632
32F0V0206
33F0V0207
34F0V0634
21

vyjměte opěrku hlavy zpoza sedáku;
sklopte sedák a opěradlo;
namontujte zpět opěrku hlavy;
umístěte zpět navíjecí válec rolety do
uložení.
UPOZORNĚNÍ Ujistěte se, zda je
sedadlo řádně ukotvené v úchytech na
podlaze a páka A obr. 27 je zavřená
(červená značka není vidět).
PŘEDNÍ LAVICE
(u příslušné verze vozidla)
15)
Některých verze se dodávají s přední
lavicí s opěradly na straně prostředního
a krajního spolucestujícího; sklopením
opěradel vznikne stolek.
Pro sklopení opěradel je třeba
zatáhnout za pásky A nebo B obr. 35:
sklopí se prostřední nebo krajní část
opěradla obr. 36.
Prostřední opěradlo je vybaveno klipsou
pro upevnění dokumentů.
UPOZORNĚNÍ Před sklopením
prostředního opěradla je nutno zcela
sklopit hlavovou opěrku, aby za určitých
jízdních stavů nenarazila na řadicí
páku.
Zatažením za pásku C obr. 35 lze
rovněž zvednout sedák prostředního a
krajního místa, pod kterým se nachází
úložný prostor obr. 37.
POZOR
15)Sedadla se smějí nastavovat výhradně
při stojícím vozidle.
16)Povolte páku a pohybem dopředu a
dozadu zkontrolujte, zda sedadlo dobře
sedí ve vedení. Pokud by nebylo sedadlo
řádně zajištěno, mohlo by jeho nenadálé
posunutí způsobit ztrátu kontroly nad
vozidlem.
17)Před sklopením předního sklápěcího
sedadla zavřete schránku v palubní desce,
aby nemohlo dojít k poškození.
18)Pokud je sedadlo složené, uvolněný
prostor nelze používat pro umístění
nákladu. Během jízdy doporučujeme
odstranit nebo zajistit případné předměty,
aby by mohly překážet v řízení.
36F0V0551
35F0V0550
37F0V0552
22
SEZNÁMENÍ S VOZIDLEM
