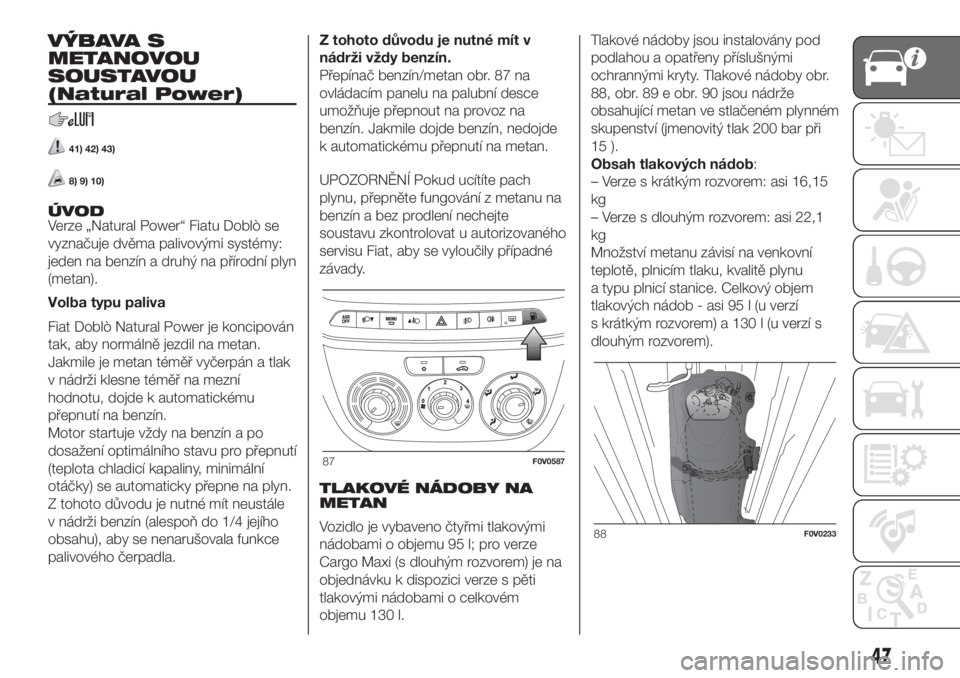

2018 FIAT DOBLO COMBI Návod k použití a údržbě (in Czech)

VÝBAVA S
METANOVOU
SOUSTAVOU
(Natural Power)
41) 42) 43)
8) 9) 10)
ÚVOD
Verze „Natural Power“ Fiatu Doblò se
vyznačuje dvěma palivovými systémy:
jeden na benzín a druhý na přírodní plyn
(metan).
Volba typu paliva
Fiat Doblò Natural Power je koncipován
tak, aby normálně jezdil na metan.
Jakmile je metan téměř vyčerpán a tlak
v nádrži klesne téměř na mezní
hodnotu, dojde k automatickému
přepnutí na benzín.
Motor startuje vždy na benzín a po
dosažení optimálního stavu pro přepnutí
(teplota chladicí kapaliny, minimální
otáčky) se automaticky přepne na plyn.
Z tohoto důvodu je nutné mít neustále
v nádrži benzín (alespoň do 1/4 jejího
obsahu), aby se nenarušovala funkce
palivového čerpadla.Z tohoto důvodu je nutné mít v
nádrži vždy benzín.
Přepínač benzín/metan obr. 87 na
ovládacím panelu na palubní desce
umožňuje přepnout na provoz na
benzín. Jakmile dojde benzín, nedojde
k automatickému přepnutí na metan.
UPOZORNĚNÍ Pokud ucítíte pach
plynu, přepněte fungování z metanu na
benzín a bez prodlení nechejte
soustavu zkontrolovat u autorizovaného
servisu Fiat, aby se vyloučily případné
závady.
TLAKOVÉ NÁDOBY NA
METAN
Vozidlo je vybaveno čtyřmi tlakovými
nádobami o objemu 95 l; pro verze
Cargo Maxi (s dlouhým rozvorem) je na
objednávku k dispozici verze s pěti
tlakovými nádobami o celkovém
objemu 130 l.Tlakové nádoby jsou instalovány pod
podlahou a opatřeny příslušnými
ochrannými kryty. Tlakové nádoby obr.
88, obr. 89 e obr. 90 jsou nádrže
obsahující metan ve stlačeném plynném
skupenství (jmenovitý tlak 200 bar při
15 ).
Obsah tlakových nádob:
– Verze s krátkým rozvorem: asi 16,15
kg
– Verze s dlouhým rozvorem: asi 22,1
kg
Množství metanu závisí na venkovní
teplotě, plnicím tlaku, kvalitě plynu
a typu plnicí stanice. Celkový objem
tlakových nádob - asi 95 l (u verzí
s krátkým rozvorem) a 130 l (u verzí s
dlouhým rozvorem).
87F0V0587
88F0V0233
47

Certifikace tlakových nádob
Tlakové nádoby na metan jsou
certifikované podle nařízení EHK č. 110.
Podle postupu stanoveného nařízením
EHK č. 110 je nutno tlakové nádoby
revidovat každé čtyři roky od data
přihlášení vozidla nebo v souladu s
předpisy platnými v jednotlivých
státech.PŘEPÍNAČ BENZÍN/
METAN
Motor normálně chodí na metan s
výjimkou startování, kdy funguje na
benzín. K přepnutí na metan dojde
automaticky: na displeji přístrojové
desky se zobrazí zhasnutím signálu
na displeji.
Rezerva metanu
Na displeji přístrojové desky obr. 91
jsou u nápisu CNG čtyři čárky
zobrazující zásobu metanu v nádrži.
Jakmile zbývající množství metanu
klesne pod jednu pětinu obsahu nádob,
rozbliká se ukazatel první hladiny a
okraje čárek zbývajících tří hladin paliva;
upozornění zhasne po příštím
natankování metanu. Na displeji se
zobrazí příslušné upozornění a ozve se
zvuková výstraha.Při vyjetí metanu dojde automaticky k
přepnutí na benzín:
verze Euro 5: na displeji přístrojové
desky nadále bliká čárka označující
první výšku hladiny a okraje čárek
dalších tří výšek hladin a u ikony CNG
se rozsvítí ukazatel
.
verze Euro 6: na displeji přístrojové
desky přestanou blikat všechny
prázdné čárky a rozsvítí se ukazatel
u ikony CNG.
Pokud chcete jet na benzín, musíte
stisknout tlačítko obr. 87 na středovém
tunelu. Rozsvícení kontrolky v tlačítku
znamená, že přepnutí proběhlo
správně.
Pro zcela bezpečné přepnutí na
požadované palivo proběhne podle
podmínek používání vozidla. Vlastní
přepnutí bude potvrzeno
rozsvícením/zhasnutím kontrolky
na
přístrojové desce.
Při startování motoru při venkovní
teplotě pod asi -10 °C se doba přepnutí
z benzínu na metan prodlouží, aby se
mohl dostatečně zahřát reduktor/
regulátor tlaku.
UPOZORNĚNÍ Pokud přepnutí nastane
při akceleraci nebo rozjezdu, můžete
postřehnout krátký výpadek (pokles
výkonu).
89F0V0234
90F0V0235
91F0V0244
48
SEZNÁMENÍ S VOZIDLEM

POZOR
41)Fiat Doblò Natural Power je vybaven
vysokotlakou soustavou metanu
vyprojektovanou pro provoz při jmenovité
hodnotě tlaku 200 bar. Je nebezpečné
zatěžovat systém vyššími tlaky. Aby se
součásti metanové soustavy nepoškodily,
při tažené nebo zvedání vozidla je nutno
dodržet bezpečnostní pokyny uvedené
v záklkadním návodu v kapitole: "Tažení
vozidla". Při poruše systému dodávky
metanu vyhledejte pouze autorizovaný
servis Fiat. Konfiguraci nebo části
metanového systému se nesmí upravovat:
byly vyprojektovány výlučně pro Fiat Qubo
Natural Power. Použití jiných komponentů
či materiálů může způsobit funkční poruchy
a snížit bezpečnost vozu.
42)V případě vypalování laku „v peci“ je
nutné v autorizovaném servisu Fiat tlakové
nádrže demontovat z vozidla a následně
je namontovat zpět. I přes četné pojistky,
jimiž je systém dodávky metanu vybaven,
doporučujeme zavřít ruční ventily tlakových
nádrží před každým odstavením vozidla
na delší dobu, před přepravou na jiném
dopravním prostředku nebo před
manipulací v mimořádné situaci z důvodu
poruch nebo nehod.
43)Pokud ucítíte pach plynu, přepněte
fungování z metanu na benzín a bez
prodlení nechejte soustavu zkontrolovat u
autorizovaného servisu Fiat.
POZOR
8)Bez ohledu na to, na jaké palivo vozidlo
naposledy jelo, při dalším nastartování
se po počáteční fázi chodu motoru na
benzín automaticky přepne na provoz na
metan.
9)Při žádosti o přepnutí je slyšet kovový
zvuk od ventilů tlakování okruhu (zvuk
je patrnější s klíčkem na MAR). Vzhledem k
výše uvedeným logikám přepínání je
zpoždění mezi tikáním ventilu a vypnutím
indikace na přístrojové desce zcela
normální.
10)Mezi provozem na benzín či na plyn
nepřepínejte během startování motoru.
49

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
V této sekci návodu jsou uvedeny
všechny užitečné informace, jak poznat,
interpretovat a správně používat
přístrojovou desku.PŘÍSTROJOVÁ DESKA A PALUBNÍ
PŘÍSTROJE .................................... 51
DIGITÁLNÍ DISPLEJ ........................ 53
MULTIFUNKČNÍ DISPLEJ................ 54
TRIP COMPUTER ........................... 55
KONTROLKY A UPOZORNĚNÍ ....... 57
-NÍZKÁ HLADINA BRZDOVÉ
KAPALINY / ZABRZDĚNÁ
PARKOVACÍ BRZDA /
NEDOSTATEČNÝ PODTLAK V
BRZDOVÉM POSILOVAČI ................... 57
-ZÁVADA EBD ..................................... 58
-ZÁVADA AIRBAGŮ ............................. 59
-NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY . 59
-ZÁVADA PŘEVODOVKY
COMFORT-MATIC -DUALOGIC™..... 59
-PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ
KAPALINY MOTORU ........................... 60
-NEDOSTATEČNÉ DOBÍJENÍ
BATERIE.............................................. 60
-NEDOSTATEČNÝ TLAK
MOTOROVÉHO OLEJE ....................... 61
-VYJETÝ MOTOROVÝ OLEJ................ 61
-HLADINA MOTOROVÉHO OLEJE ...... 62
-NEDOVŘENÉ DVEŘE ......................... 62
-PORUCHA SYSTÉMU
EOBD/VSTŘIKOVÁNÍ........................... 64
-PORUCHA ABS ................................. 64
-REZERVA PALIVA............................... 65
-ŽHAVENÍ SVÍČEK/ZÁVADA
SYSTÉMU ŽHAVENÍ SVÍČEK ............... 65
-VODA V NAFTOVÉM FILTRU .............. 66
-ZÁVADA OCHRANNÉHO SYSTÉMU
VOZIDLA - FIAT CODE ........................ 66
-ZADNÍ SVÍTILNA DO MLHY................ 66
-SIGNALIZACE OBECNÉ PORUCHY... 67-CLEAN DPF (FILTRU PEVNÝCH
ČÁSTIC) .............................................. 68
-OPOTŘEBENÍ BRZDOVÝCH
DESTIČEK ........................................... 69
-DEAKTIVOVANÝ SYSTÉM ASR .......... 69
-AKTIVACE SYSTÉMU TRACTION
PLUS................................................... 70
-SYSTÉM TPMS .................................. 70
-ZÁVADA PARKOVACÍCH SENZORŮ .. 71
-ZÁVADA SYSTÉMU START&STOP ..... 71
-POTKÁVACÍ SVĚTLOMETY ................ 73
-FOLLOW ME HOME .......................... 73
-LEVÝ UKAZATEL SMĚRU .................. 73
-PRAVÝ UKAZATEL SMĚRU................ 73
-PŘEDNÍ MLHOVÁ SVĚTLA................. 73
-CRUISE CONTROL ............................ 74
-DÁLKOVÉ SVĚTLOMETY ................... 74
-ZÁVADA SOUSTAVY ZEMNÍHO
PLYNU (CNG) ...................................... 74
50
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

PŘÍSTROJOVÁ DESKA A PALUBNÍ PŘÍSTROJE
.
Verze s digitálním displejem
A. Rychloměr (ukazatel rychlosti) – B. Palivoměr s kontrolkou rezervy paliva – C. Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální
teploty – D. Otáčkoměr – E. Displej, digitální
92F0V0530
51

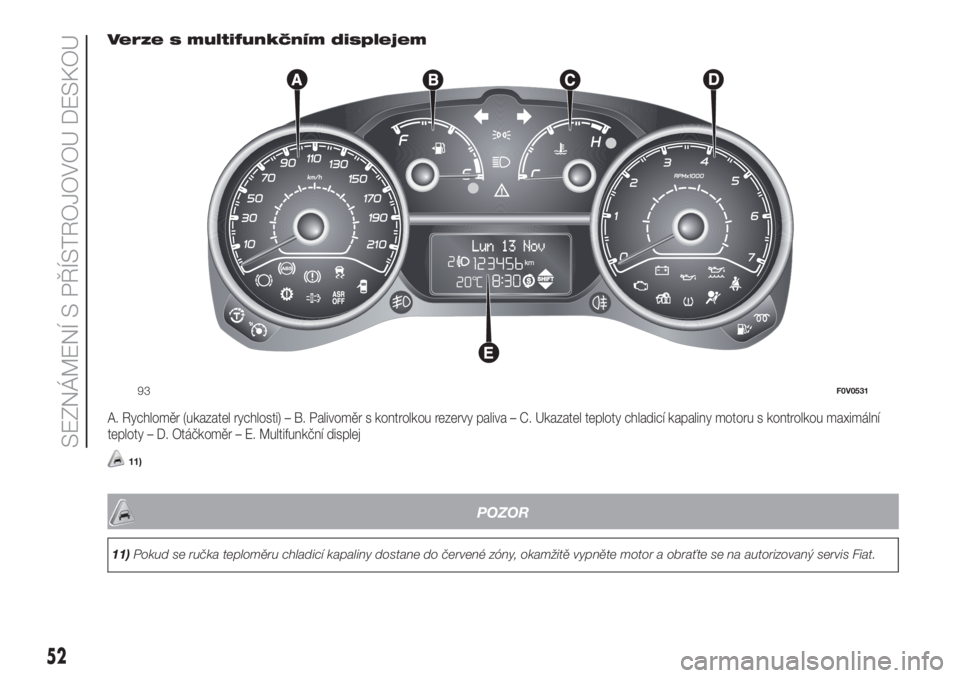

Verze s multifunkčním displejem
A. Rychloměr (ukazatel rychlosti) – B. Palivoměr s kontrolkou rezervy paliva – C. Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální
teploty – D. Otáčkoměr – E. Multifunkční displej
11)
POZOR
11)Pokud se ručka teploměru chladicí kapaliny dostane do červené zóny, okamžitě vypněte motor a obraťte se na autorizovaný servis Fiat.
93F0V0531
52
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

DIGITÁLNÍ DISPLEJ
STANDARDNÍ
OBRAZOVKA
Na standardní obrazovce obr. 94 se
zobrazují následující informace:
APoloha sklonu světlometů (pouze při
zapnutých potkávacích světlech).
BPočitadlo km (zobrazení počtu
ujetých km nebo mílí)
CHodiny (vždy zobrazované, i s
vytaženým klíčkem a zavřenými
předními dveřmi).
DUkazatel funkce START&STOP (u
příslušné verze vozidla)
EGear Shift Indication (ukazatel řazení
rychlostních stupňů) (u příslušných
verzí).
POZN. S klíčkem vytaženým ze
zapalování (při otevření alespoň jedněch
předních dveří) se displej rozsvítí a
zobrazí na několik sekund čas a počet
ujetých km nebo mílí.OVLÁDACÍ TLAČÍTKA
Procházení nabídkami na displeji
nahoru nebo zvýšení zobrazené
hodnoty.
MENUKrátký stisk: vstup do
menu a/nebo přechod na
následující obrazovku nebo
potvrzení volby. Dlouhý
stisk: návrat na standardní
obrazovku.
K posouvání na obrazovce a
procházení různých funkcí směrem
dolů nebo ke snížení zobrazené
hodnoty.
POZNÁMKA Tlačítka
ase zapínají
různé funkce podle následujících
situací:
– v menu lze procházet položky nahoru
nebo dolů;
– během nastavování umožňují zvýšit
nebo snížit hodnotu.NASTAVOVACÍ MENU
Menu obsahuje celou řadu cyklicky
uspořádaných funkcí, jejichž navolením
tlačítky
alze provést následující
nastavení.
Menu se aktivuje krátkým stiskem
tlačítkaMENU
.
Jednotlivými stisky tlačítek
aje
možno pohybovat se v seznamu
nastavovacího menu.
Ovládání pak závisí na zvolené položce.
Menu se skládá z následujících funkcí:
ILLU
SPEED
HOUR
UNIT
BUZZ
BAG P (u příslušné verze vozidla)
DRL (u příslušné verze vozidla)
94F0V001195F0V0509
53

MULTIFUNKČNÍ
DISPLEJ
(u příslušné verze vozidla)
Vozidlo lze vybavit multifunkčním
displejem, který za jízdy poskytuje
uživateli informace podle
přednastavených funkcí.
STANDARDNÍ
OBRAZOVKA
Na standardní obrazovce obr. 96 se
zobrazují následující informace:
ADatum
BPočitadlo km (zobrazení počtu
ujetých km nebo mílí)
CHodiny (vždy zobrazované, i s
vytaženým klíčkem a zavřenými
předními dveřmi).
DOutside temperature.
EPoloha sklonu světlometů (pouze při
zapnutých potkávacích světlech).
FUkazatel funkce START&STOP (u
příslušné verze vozidla)
GGear Shift Indication (ukazatel řazení
rychlostních stupňů) (u příslušných
verzí).
POZN. Při otevření jedněch předních
dveří se na displeji na několik sekund
zobrazí hodiny a stav počítadla
kilometrů nebo mil.OVLÁDACÍ TLAČÍTKA
Procházení nabídkami na displeji
nahoru nebo zvýšení zobrazené
hodnoty.
MENUKrátký stisk: vstup do
menu a/nebo přechod na
následující obrazovku nebo
potvrzení volby. Dlouhý
stisk: návrat na standardní
obrazovku.
K posouvání na obrazovce a
procházení různých funkcí směrem
dolů nebo ke snížení zobrazené
hodnoty.
POZNÁMKA Tlačítka
ase zapínají
různé funkce podle následujících
situací:Nastavení osvětlení uvnitř vozidla
– s aktivní standardní obrazovkou
lze nastavit jas osvětlení přístrojové
desky a autorádia.
Nastavovací menu
– v menu lze procházet položky nahoru
nebo dolů;
– během nastavování umožňují zvýšit
nebo snížit hodnotu.
– v menu lze procházet položky nahoru
nebo dolů;
– během nastavování umožňují zvýšit
nebo snížit hodnotu.
NASTAVOVACÍ MENU
Menu obsahuje celou řadu cyklicky
uspořádaných funkcí, jejichž navolením
tlačítky
alze provést následující
nastavení. U některých položek (seřízení
hodin a měrná jednotka) je i podmenu.
96F0V053297F0V0509
54
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
