Spie di colore blu
Spia Cosa significa
LUCI ABBAGLIANTI
La spia si accende attivando le luci abbaglianti.
63

SIMBOLI E MESSAGGI VISUALIZZATI SUL DISPLAY
Simbolo Cosa significa
AVARIA CAMBIO DUALOGIC
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di avaria al cambio.
Sul display vengono inoltre visualizzati i messaggi relativi a:
richiesta riduzione cambi marcia;
indisponibilità modalità di guida manuale (oppure automatica);
pressione pedale del freno/avviamento ritardato;
pressione pedale del freno e ripetizione manovra;
marcia non disponibile;
manovra non consentita;
posizionamento leva cambio in folle.
29)
AVARIA AIR BAG
Il simbolo si accende per segnalare l’avaria all’impianto air bag e l’avaria della spia
sul quadro
strumenti. Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
INSUFFICIENTE PRESSIONE OLIO MOTORE
30)
Il simbolo si accende, in caso di insufficiente pressione dell’olio motore.
AVVERTENZA Non utilizzare la vettura fin quando non è stata eliminata l'avaria. L'accensione del simbolo
non indica la quantità di olio presente nel motore: il controllo del livello va sempre effettuato manualmente.
INCOMPLETA CHIUSURA COFANO MOTORE
(per versioni/mercati, dove previsto)
Il simbolo si accende quando il cofano motore non è perfettamente chiuso. Chiudere correttamente il
cofano motore.
64
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa
INCOMPLETA CHIUSURA PORTELLONE BAGAGLIAIO
Il simbolo si accende quando il portellone bagagliaio non è perfettamente chiuso. Chiudere correttamente il
portellone bagagliaio.
INCOMPLETA CHIUSURA PORTE
Il simbolo si accende quando una oppure più porte non sono perfettamente chiuse. Sul display viene
inoltre visualizzata la sagoma della vettura con la porta con la porta aperta. Con porte aperte e vettura in
movimento viene emessa una segnalazione acustica. Chiudere correttamente le porte.
AVARIA ALTERNATORE
L'accensione del simbolo, con motore acceso, indica un'avaria all'alternatore. Rivolgersi il più presto
possibile alla Rete Assistenziale Fiat.
VELOCITÀ LIMITE SUPERATA
Il simbolo (di colore bianco) si accende quando viene superato il limite di velocità impostato (es. 110 km/h)
tramite il Menu di Setup del display (il valore interno si aggiorna in funzione della velocità impostata).
ATTENZIONE
29)La guida con il simbolo acceso può provocare gravi danni al cambio, causandone la rottura. Si può inoltre provocare il surriscaldamento
dell'olio: il suo eventuale contatto con il motore caldo o con i componenti dello scarico ad alta temperatura potrebbe provocare incendi.
30)Se il simbolo si accende durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
65

Simbolo Cosa significa

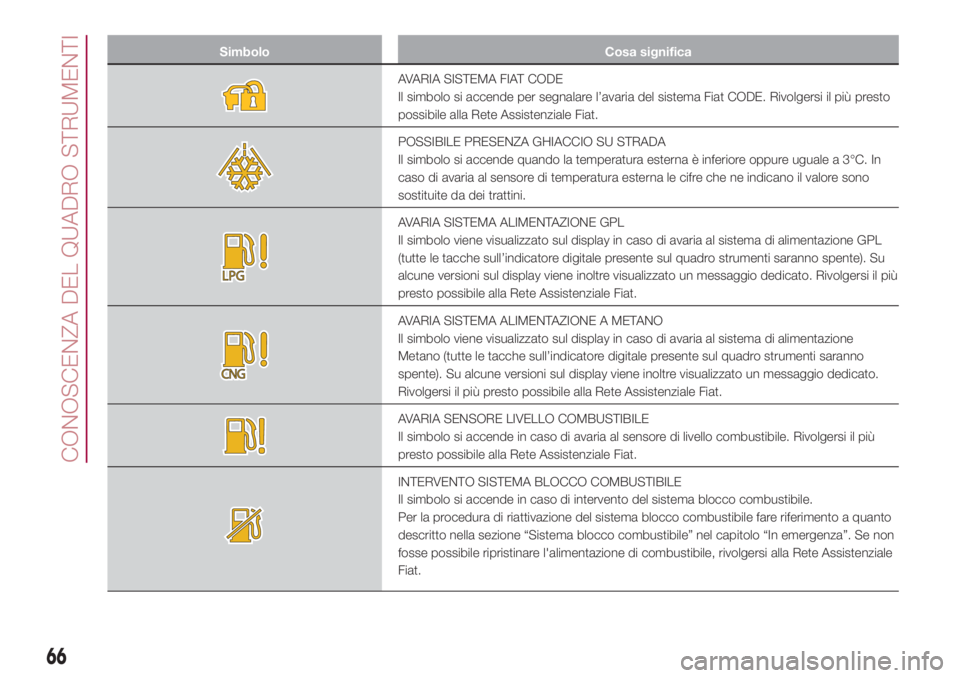

AVARIA SISTEMA FIAT CODE
Il simbolo si accende per segnalare l’avaria del sistema Fiat CODE. Rivolgersi il più presto
possibile alla Rete Assistenziale Fiat.
POSSIBILE PRESENZA GHIACCIO SU STRADA
Il simbolo si accende quando la temperatura esterna è inferiore oppure uguale a 3°C. In
caso di avaria al sensore di temperatura esterna le cifre che ne indicano il valore sono
sostituite da dei trattini.
AVARIA SISTEMA ALIMENTAZIONE GPL
Il simbolo viene visualizzato sul display in caso di avaria al sistema di alimentazione GPL
(tutte le tacche sull’indicatore digitale presente sul quadro strumenti saranno spente). Su
alcune versioni sul display viene inoltre visualizzato un messaggio dedicato. Rivolgersi il più
presto possibile alla Rete Assistenziale Fiat.
AVARIA SISTEMA ALIMENTAZIONE A METANO
Il simbolo viene visualizzato sul display in caso di avaria al sistema di alimentazione
Metano (tutte le tacche sull’indicatore digitale presente sul quadro strumenti saranno
spente). Su alcune versioni sul display viene inoltre visualizzato un messaggio dedicato.
Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
AVARIA SENSORE LIVELLO COMBUSTIBILE
Il simbolo si accende in caso di avaria al sensore di livello combustibile. Rivolgersi il più
presto possibile alla Rete Assistenziale Fiat.
INTERVENTO SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende in caso di intervento del sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile fare riferimento a quanto
descritto nella sezione “Sistema blocco combustibile” nel capitolo “In emergenza”. Se non
fosse possibile ripristinare l'alimentazione di combustibile, rivolgersi alla Rete Assistenziale
Fiat.
66
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa

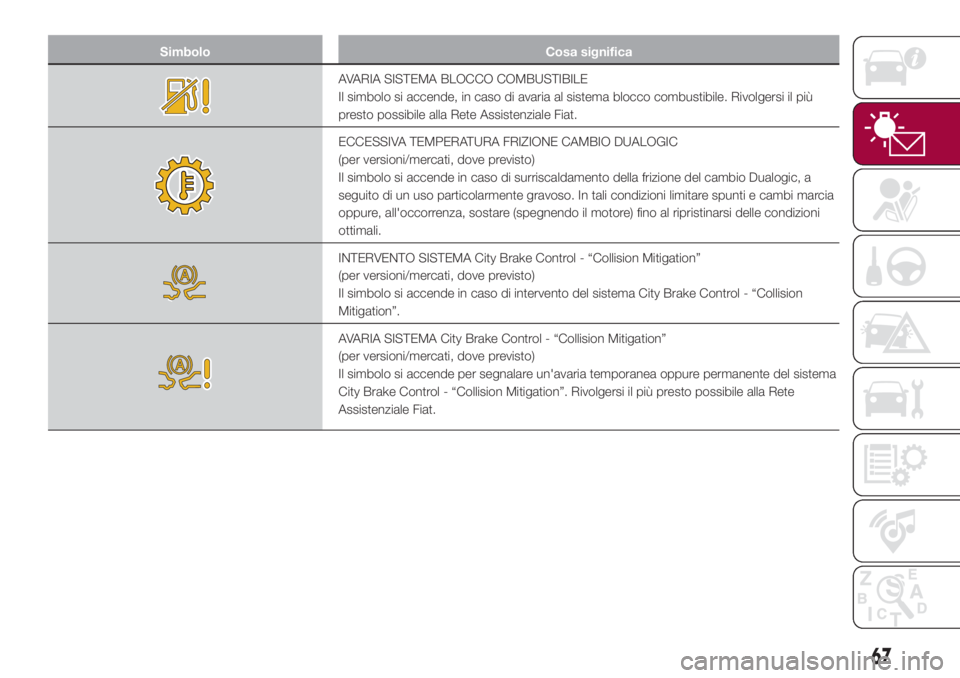

AVARIA SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende, in caso di avaria al sistema blocco combustibile. Rivolgersi il più
presto possibile alla Rete Assistenziale Fiat.
ECCESSIVA TEMPERATURA FRIZIONE CAMBIO DUALOGIC
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di surriscaldamento della frizione del cambio Dualogic, a
seguito di un uso particolarmente gravoso. In tali condizioni limitare spunti e cambi marcia
oppure, all'occorrenza, sostare (spegnendo il motore) fino al ripristinarsi delle condizioni
ottimali.
INTERVENTO SISTEMA City Brake Control - “Collision Mitigation”
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di intervento del sistema City Brake Control - “Collision
Mitigation”.
AVARIA SISTEMA City Brake Control - “Collision Mitigation”
(per versioni/mercati, dove previsto)
Il simbolo si accende per segnalare un'avaria temporanea oppure permanente del sistema
City Brake Control - “Collision Mitigation”. Rivolgersi il più presto possibile alla Rete
Assistenziale Fiat.
67

Simbolo Cosa significa

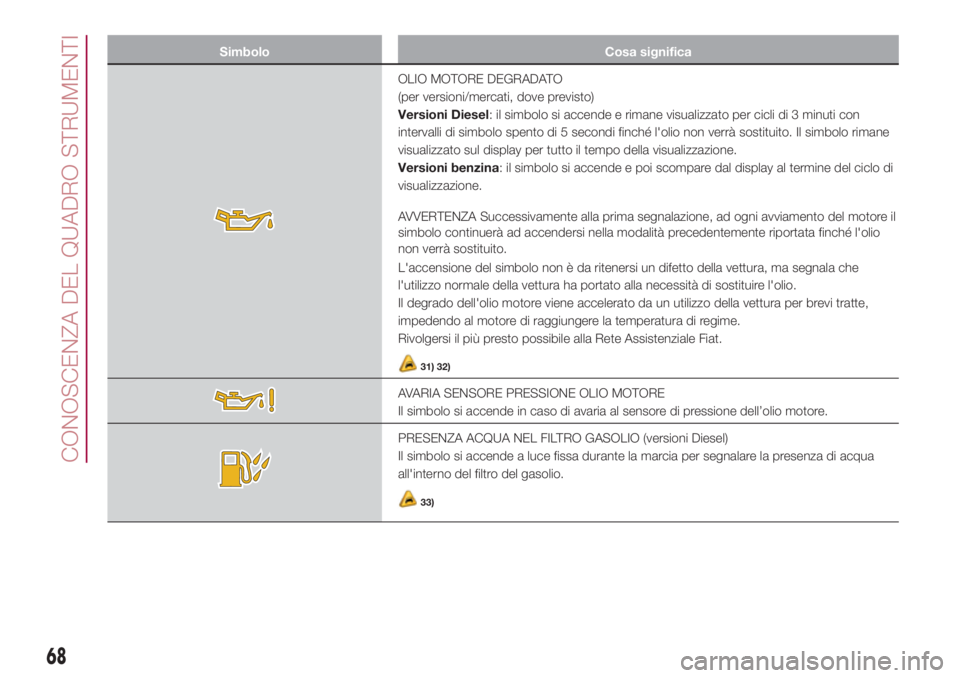

OLIO MOTORE DEGRADATO
(per versioni/mercati, dove previsto)
Versioni Diesel: il simbolo si accende e rimane visualizzato per cicli di 3 minuti con
intervalli di simbolo spento di 5 secondi finché l'olio non verrà sostituito. Il simbolo rimane
visualizzato sul display per tutto il tempo della visualizzazione.
Versioni benzina: il simbolo si accende e poi scompare dal display al termine del ciclo di
visualizzazione.
AVVERTENZA Successivamente alla prima segnalazione, ad ogni avviamento del motore il
simbolo continuerà ad accendersi nella modalità precedentemente riportata finché l'olio
non verrà sostituito.
L'accensione del simbolo non è da ritenersi un difetto della vettura, ma segnala che
l'utilizzo normale della vettura ha portato alla necessità di sostituire l'olio.
Il degrado dell'olio motore viene accelerato da un utilizzo della vettura per brevi tratte,
impedendo al motore di raggiungere la temperatura di regime.
Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
31) 32)
AVARIA SENSORE PRESSIONE OLIO MOTORE
Il simbolo si accende in caso di avaria al sensore di pressione dell’olio motore.
PRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
Il simbolo si accende a luce fissa durante la marcia per segnalare la presenza di acqua
all'interno del filtro del gasolio.
33)
68
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa

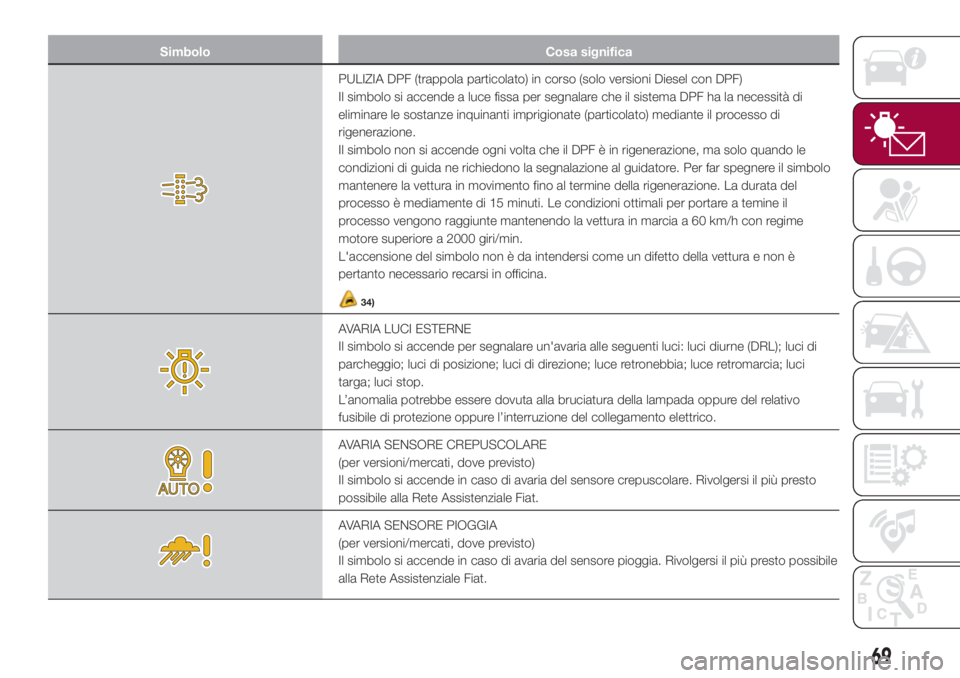

PULIZIA DPF (trappola particolato) in corso (solo versioni Diesel con DPF)
Il simbolo si accende a luce fissa per segnalare che il sistema DPF ha la necessità di
eliminare le sostanze inquinanti imprigionate (particolato) mediante il processo di
rigenerazione.
Il simbolo non si accende ogni volta che il DPF è in rigenerazione, ma solo quando le
condizioni di guida ne richiedono la segnalazione al guidatore. Per far spegnere il simbolo
mantenere la vettura in movimento fino al termine della rigenerazione. La durata del
processo è mediamente di 15 minuti. Le condizioni ottimali per portare a temine il
processo vengono raggiunte mantenendo la vettura in marcia a 60 km/h con regime
motore superiore a 2000 giri/min.
L'accensione del simbolo non è da intendersi come un difetto della vettura e non è
pertanto necessario recarsi in officina.
34)
AVARIA LUCI ESTERNE
Il simbolo si accende per segnalare un'avaria alle seguenti luci: luci diurne (DRL); luci di
parcheggio; luci di posizione; luci di direzione; luce retronebbia; luce retromarcia; luci
targa; luci stop.
L’anomalia potrebbe essere dovuta alla bruciatura della lampada oppure del relativo
fusibile di protezione oppure l’interruzione del collegamento elettrico.
AVARIA SENSORE CREPUSCOLARE
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di avaria del sensore crepuscolare. Rivolgersi il più presto
possibile alla Rete Assistenziale Fiat.
AVARIA SENSORE PIOGGIA
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di avaria del sensore pioggia. Rivolgersi il più presto possibile
alla Rete Assistenziale Fiat.
69

Simbolo Cosa significa

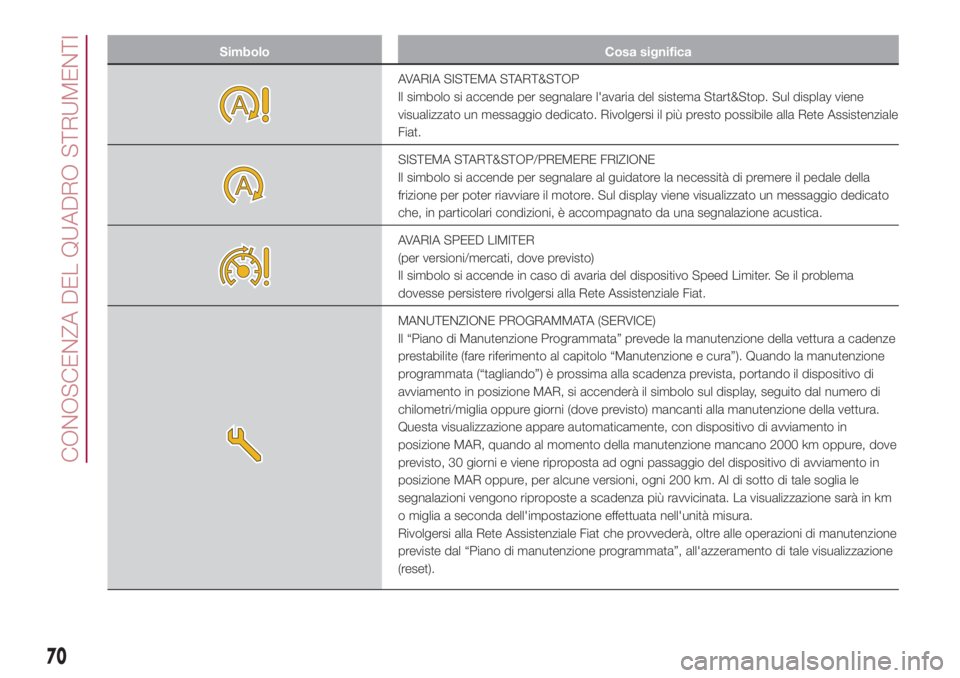

AVARIA SISTEMA START&STOP
Il simbolo si accende per segnalare l'avaria del sistema Start&Stop. Sul display viene
visualizzato un messaggio dedicato. Rivolgersi il più presto possibile alla Rete Assistenziale
Fiat.
SISTEMA START&STOP/PREMERE FRIZIONE
Il simbolo si accende per segnalare al guidatore la necessità di premere il pedale della
frizione per poter riavviare il motore. Sul display viene visualizzato un messaggio dedicato
che, in particolari condizioni, è accompagnato da una segnalazione acustica.
AVARIA SPEED LIMITER
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di avaria del dispositivo Speed Limiter. Se il problema
dovesse persistere rivolgersi alla Rete Assistenziale Fiat.
MANUTENZIONE PROGRAMMATA (SERVICE)
Il “Piano di Manutenzione Programmata” prevede la manutenzione della vettura a cadenze
prestabilite (fare riferimento al capitolo “Manutenzione e cura”). Quando la manutenzione
programmata (“tagliando”) è prossima alla scadenza prevista, portando il dispositivo di
avviamento in posizione MAR, si accenderà il simbolo sul display, seguito dal numero di
chilometri/miglia oppure giorni (dove previsto) mancanti alla manutenzione della vettura.
Questa visualizzazione appare automaticamente, con dispositivo di avviamento in
posizione MAR, quando al momento della manutenzione mancano 2000 km oppure, dove
previsto, 30 giorni e viene riproposta ad ogni passaggio del dispositivo di avviamento in
posizione MAR oppure, per alcune versioni, ogni 200 km. Al di sotto di tale soglia le
segnalazioni vengono riproposte a scadenza più ravvicinata. La visualizzazione sarà in km
o miglia a seconda dell'impostazione effettuata nell'unità misura.
Rivolgersi alla Rete Assistenziale Fiat che provvederà, oltre alle operazioni di manutenzione
previste dal “Piano di manutenzione programmata”, all'azzeramento di tale visualizzazione
(reset).
70
