2018 FIAT 500L LIVING Libretto Uso Manutenzione (in Italian)

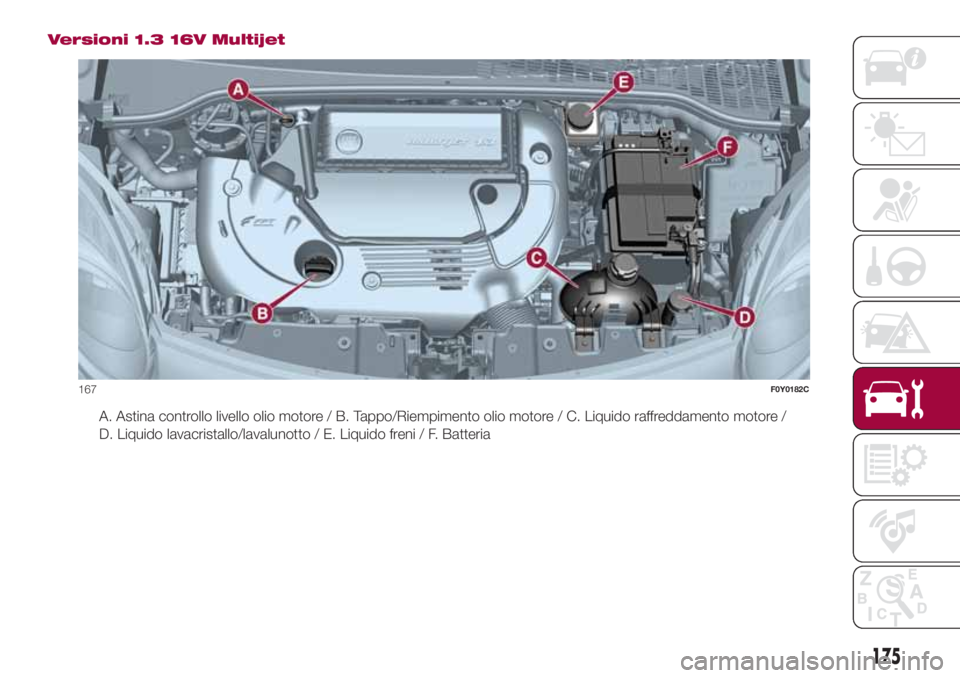

Versioni 1.3 16V Multijet
A. Astina controllo livello olio motore / B. Tappo/Riempimento olio motore / C. Liquido raffreddamento motore /
D. Liquido lavacristallo/lavalunotto / E. Liquido freni / F. Batteria
167F0Y0182C
175

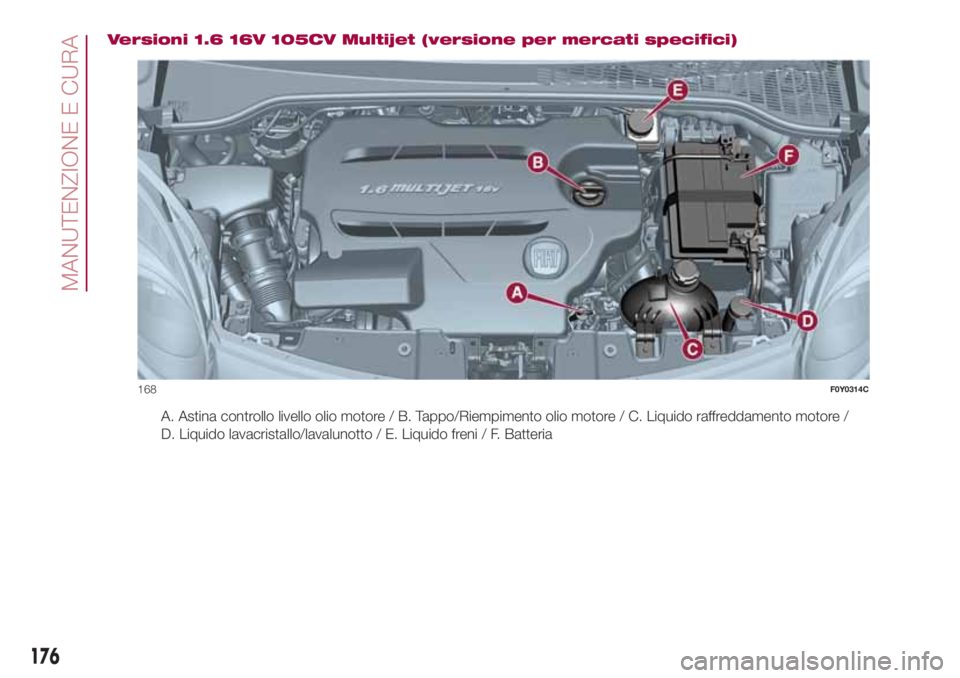

Versioni 1.6 16V 105CV Multijet (versione per mercati specifici)
A. Astina controllo livello olio motore / B. Tappo/Riempimento olio motore / C. Liquido raffreddamento motore /
D. Liquido lavacristallo/lavalunotto / E. Liquido freni / F. Batteria
168F0Y0314C
176
MANUTENZIONE E CURA

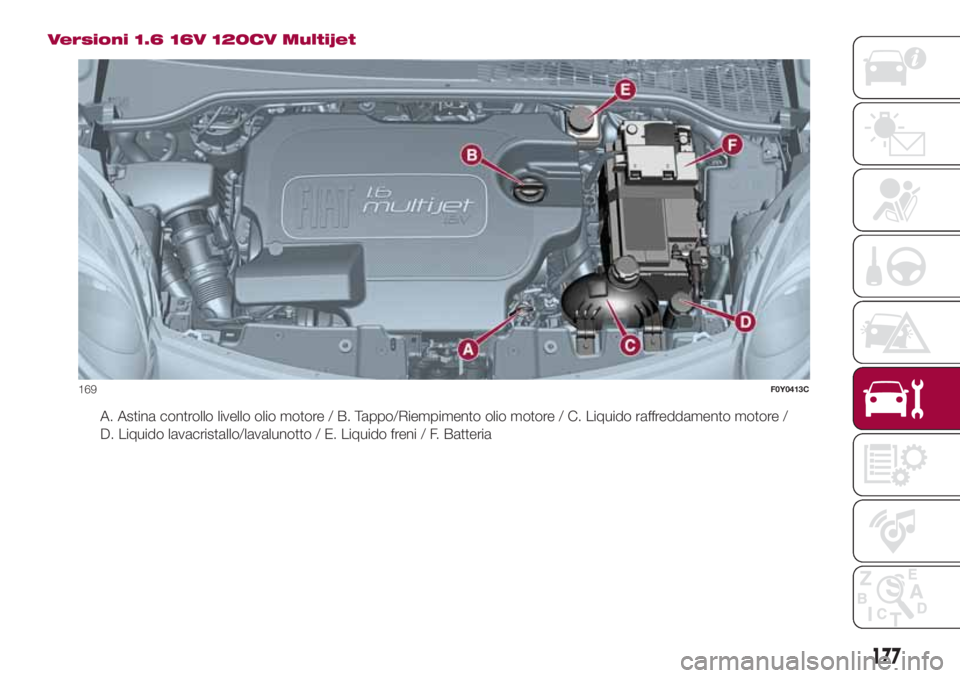

Versioni 1.6 16V 120CV Multijet
A. Astina controllo livello olio motore / B. Tappo/Riempimento olio motore / C. Liquido raffreddamento motore /
D. Liquido lavacristallo/lavalunotto / E. Liquido freni / F. Batteria
169F0Y0413C
177

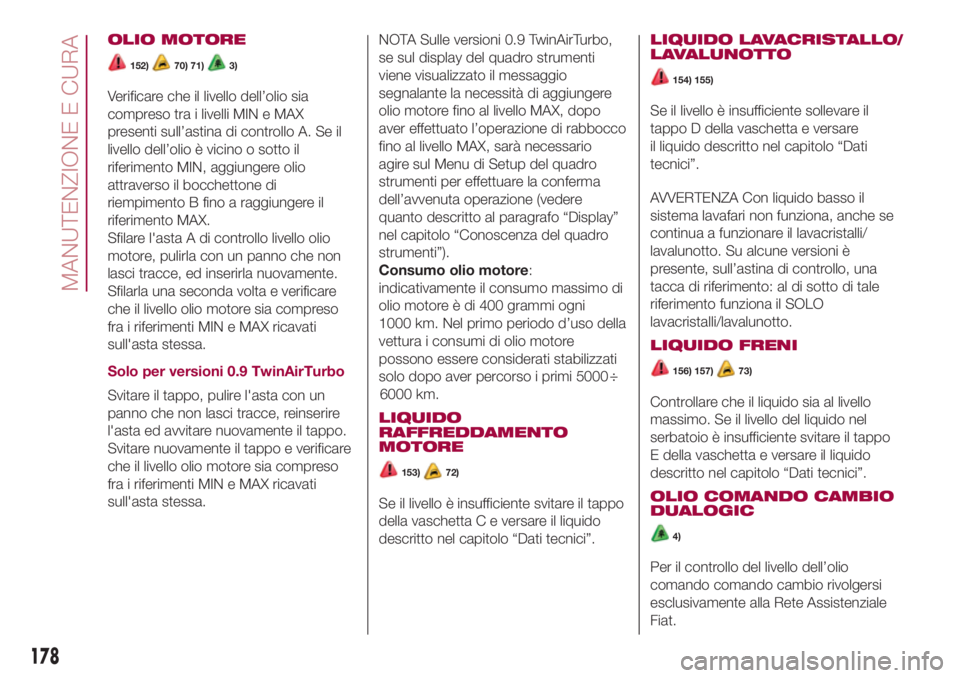

OLIO MOTORE
152)70) 71)3)
Verificare che il livello dell’olio sia
compreso tra i livelli MIN e MAX
presenti sull’astina di controllo A. Se il
livello dell’olio è vicino o sotto il
riferimento MIN, aggiungere olio
attraverso il bocchettone di
riempimento B fino a raggiungere il
riferimento MAX.
Sfilare l'asta A di controllo livello olio
motore, pulirla con un panno che non
lasci tracce, ed inserirla nuovamente.
Sfilarla una seconda volta e verificare
che il livello olio motore sia compreso
fra i riferimenti MIN e MAX ricavati
sull'asta stessa.
Solo per versioni 0.9 TwinAirTurbo
Svitare il tappo, pulire l'asta con un
panno che non lasci tracce, reinserire
l'asta ed avvitare nuovamente il tappo.
Svitare nuovamente il tappo e verificare
che il livello olio motore sia compreso
fra i riferimenti MIN e MAX ricavati
sull'asta stessa.NOTA Sulle versioni 0.9 TwinAirTurbo,
se sul display del quadro strumenti
viene visualizzato il messaggio
segnalante la necessità di aggiungere
olio motore fino al livello MAX, dopo
aver effettuato l’operazione di rabbocco
fino al livello MAX, sarà necessario
agire sul Menu di Setup del quadro
strumenti per effettuare la conferma
dell’avvenuta operazione (vedere
quanto descritto al paragrafo “Display”
nel capitolo “Conoscenza del quadro
strumenti”).
Consumo olio motore:
indicativamente il consumo massimo di
olio motore è di 400 grammi ogni
1000 km. Nel primo periodo d’uso della
vettura i consumi di olio motore
possono essere considerati stabilizzati
solo dopo aver percorso i primi 5000÷
6000 km.
LIQUIDO
RAFFREDDAMENTO
MOTORE
153)72)
Se il livello è insufficiente svitare il tappo
della vaschetta C e versare il liquido
descritto nel capitolo “Dati tecnici”.LIQUIDO LAVACRISTALLO
/
LAVALUNOTTO
154) 155)
Se il livello è insufficiente sollevare il
tappo D della vaschetta e versare
il liquido descritto nel capitolo “Dati
tecnici”.
AVVERTENZA Con liquido basso il
sistema lavafari non funziona, anche se
continua a funzionare il lavacristalli/
lavalunotto. Su alcune versioni è
presente, sull’astina di controllo, una
tacca di riferimento: al di sotto di tale
riferimento funziona il SOLO
lavacristalli/lavalunotto.
LIQUIDO FRENI
156) 157)73)
Controllare che il liquido sia al livello
massimo. Se il livello del liquido nel
serbatoio è insufficiente svitare il tappo
E della vaschetta e versare il liquido
descritto nel capitolo “Dati tecnici”.
OLIO COMANDO CAMBIO
DUALOGIC
4)
Per il controllo del livello dell’olio
comando comando cambio rivolgersi
esclusivamente alla Rete Assistenziale
Fiat.
178
MANUTENZIONE E CURA

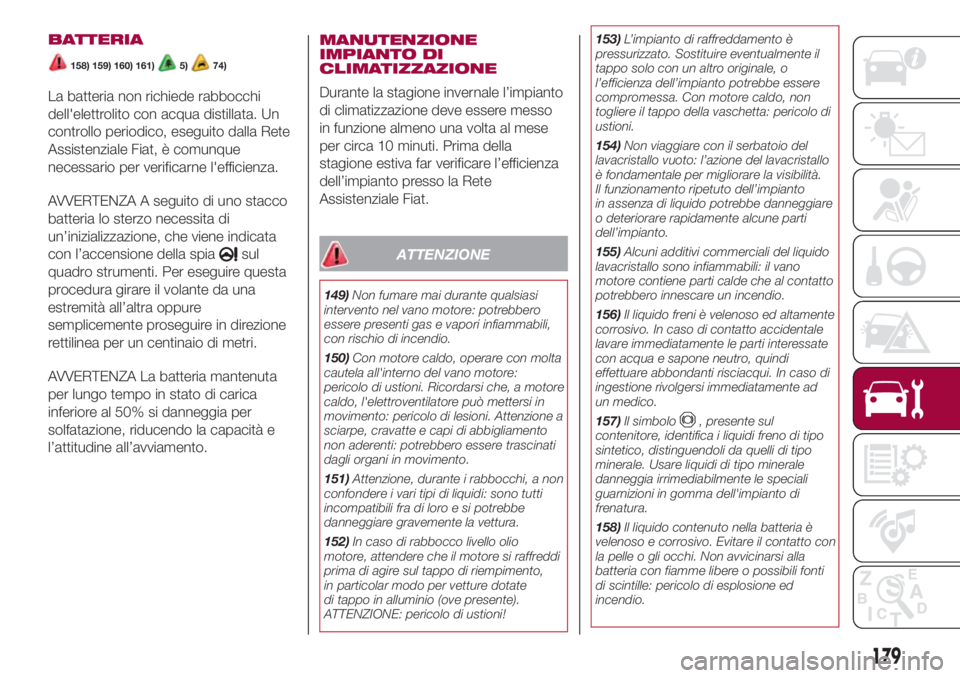

BATTERIA
158) 159) 160) 161)5)74)
La batteria non richiede rabbocchi
dell'elettrolito con acqua distillata. Un
controllo periodico, eseguito dalla Rete
Assistenziale Fiat, è comunque
necessario per verificarne l'efficienza.
AVVERTENZA A seguito di uno stacco
batteria lo sterzo necessita di
un’inizializzazione, che viene indicata
con l’accensione della spia
sul
quadro strumenti. Per eseguire questa
procedura girare il volante da una
estremità all’altra oppure
semplicemente proseguire in direzione
rettilinea per un centinaio di metri.
AVVERTENZA La batteria mantenuta
per lungo tempo in stato di carica
inferiore al 50% si danneggia per
solfatazione, riducendo la capacità e
l’attitudine all’avviamento.MANUTENZIONE
IMPIANTO DI
CLIMATIZZAZIONE
Durante la stagione invernale l’impianto
di climatizzazione deve essere messo
in funzione almeno una volta al mese
per circa 10 minuti. Prima della
stagione estiva far verificare l’efficienza
dell’impianto presso la Rete
Assistenziale Fiat.ATTENZIONE
149)Non fumare mai durante qualsiasi
intervento nel vano motore: potrebbero
essere presenti gas e vapori infiammabili,
con rischio di incendio.
150)Con motore caldo, operare con molta
cautela all'interno del vano motore:
pericolo di ustioni. Ricordarsi che, a motore
caldo, l'elettroventilatore può mettersi in
movimento: pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento
non aderenti: potrebbero essere trascinati
dagli organi in movimento.
151)Attenzione, durante i rabbocchi, a non
confondere i vari tipi di liquidi: sono tutti
incompatibili fra di loro e si potrebbe
danneggiare gravemente la vettura.
152)In caso di rabbocco livello olio
motore, attendere che il motore si raffreddi
prima di agire sul tappo di riempimento,
in particolar modo per vetture dotate
di tappo in alluminio (ove presente).
ATTENZIONE: pericolo di ustioni!153)L’impianto di raffreddamento è
pressurizzato. Sostituire eventualmente il
tappo solo con un altro originale, o
l’efficienza dell’impianto potrebbe essere
compromessa. Con motore caldo, non
togliere il tappo della vaschetta: pericolo di
ustioni.
154)Non viaggiare con il serbatoio del
lavacristallo vuoto: l’azione del lavacristallo
è fondamentale per migliorare la visibilità.
Il funzionamento ripetuto dell’impianto
in assenza di liquido potrebbe danneggiare
o deteriorare rapidamente alcune parti
dell’impianto.
155)Alcuni additivi commerciali del liquido
lavacristallo sono infiammabili: il vano
motore contiene parti calde che al contatto
potrebbero innescare un incendio.
156)Il liquido freni è velenoso ed altamente
corrosivo. In caso di contatto accidentale
lavare immediatamente le parti interessate
con acqua e sapone neutro, quindi
effettuare abbondanti risciacqui. In caso di
ingestione rivolgersi immediatamente ad
un medico.
157)Il simbolo
, presente sul
contenitore, identifica i liquidi freno di tipo
sintetico, distinguendoli da quelli di tipo
minerale. Usare liquidi di tipo minerale
danneggia irrimediabilmente le speciali
guarnizioni in gomma dell'impianto di
frenatura.
158)Il liquido contenuto nella batteria è
velenoso e corrosivo. Evitare il contatto con
la pelle o gli occhi. Non avvicinarsi alla
batteria con fiamme libere o possibili fonti
di scintille: pericolo di esplosione ed
incendio.
179

159)Il funzionamento con il livello del
liquido troppo basso danneggia
irreparabilmente la batteria e può giungere
a provocarne l'esplosione.
160)Se la vettura deve restare ferma per
lungo tempo in condizioni di freddo
intenso, smontare la batteria e trasportarla
in luogo riscaldato per evitarne il
congelamento.
161)Quando si deve operare sulla batteria
o nelle vicinanze, proteggere sempre gli
occhi con appositi occhiali.
ATTENZIONE
69)Attenzione, durante i rabbocchi, a non
confondere i vari tipi di liquidi: sono tutti
incompatibili fra di loro! Un rabbocco con
liquido inadatto potrebbe danneggiare
gravemente la vettura.
70)Il livello dell’olio non deve mai superare
il riferimento MAX.
71)Non aggiungere olio con caratteristiche
diverse da quelle dell’olio già presente nel
motore.
72)L'impianto di raffreddamento motore
contiene fluido protettivo anticongelante
PARAFLU
UP; per eventuali rabbocchi
utilizzare un fluido dello stesso tipo. Il fluido
PARAFLU
UPnon può essere miscelato
con qualsiasi altro tipo di fluido
anticongelante. In caso di rabbocco con un
prodotto non adatto, evitare assolutamente
di avviare il motore e rivolgersi alla Rete
Assistenziale Fiat.73)Evitare che il liquido freni, altamente
corrosivo, vada a contatto con le parti
verniciate. Se dovesse succedere lavare
immediatamente con acqua.
74)Un montaggio scorretto di accessori
elettrici ed elettronici può causare gravi
danni alla vettura. Se dopo l'acquisto della
vettura si desidera installare degli accessori
(ad es. antifurto, radiotelefono, ecc...),
rivolgersi alla Rete Assistenziale Fiat, che
sapranno suggerire i dispositivi più idonei e
soprattutto consigliare sulla necessità di
utilizzare una batteria con capacità
maggiorata.
ATTENZIONE
3)L’olio motore esausto e il filtro dell’olio
sostituito contengono sostanze pericolose
per l’ambiente. Per la sostituzione dell’olio
e dei filtri si consiglia di rivologersi alla
Rete Assistenziale Fiat
4)L’olio esausto del cambio contiene
sostanze pericolose per l’ambiente. Per la
sostituzione dell’olio si consiglia di rivolgersi
alla Rete Assistenziale Fiat.
5)Le batterie contengono sostanze molto
pericolose per l'ambiente. Per la
sostituzione della batteria rivolgersi alla
Rete Assistenziale Fiat.

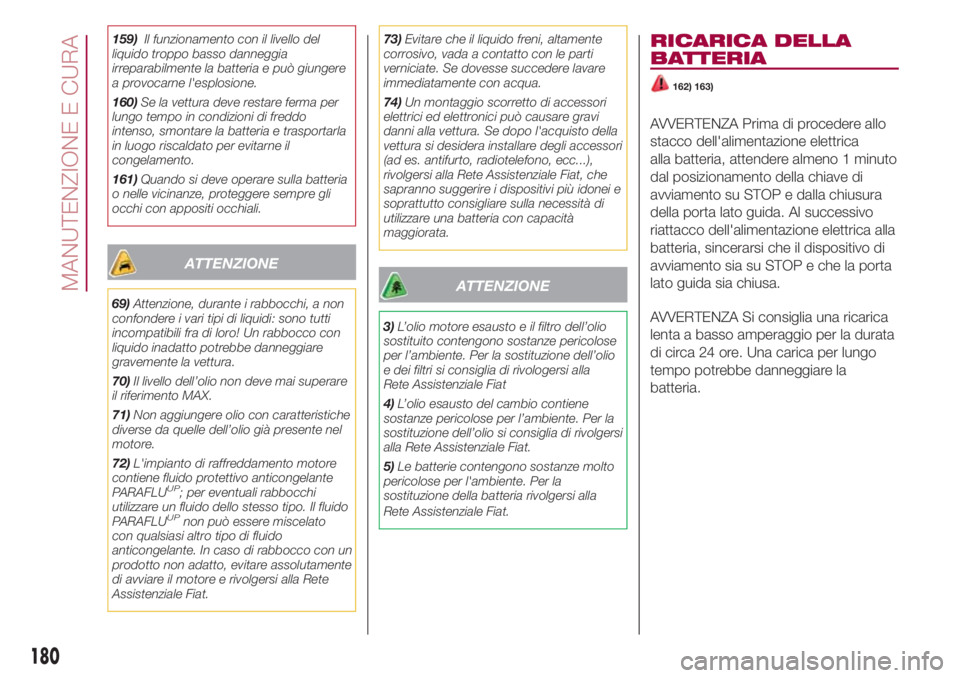

RICARICA DELLA
BATTERIA
162) 163)
AVVERTENZA Prima di procedere allo
stacco dell'alimentazione elettrica
alla batteria, attendere almeno 1 minuto
dal posizionamento della chiave di
avviamento su STOP e dalla chiusura
della porta lato guida. Al successivo
riattacco dell'alimentazione elettrica alla
batteria, sincerarsi che il dispositivo di
avviamento sia su STOP e che la porta
lato guida sia chiusa.
AVVERTENZA Si consiglia una ricarica
lenta a basso amperaggio per la durata
di circa 24 ore. Una carica per lungo
tempo potrebbe danneggiare la
batteria.
180
MANUTENZIONE E CURA

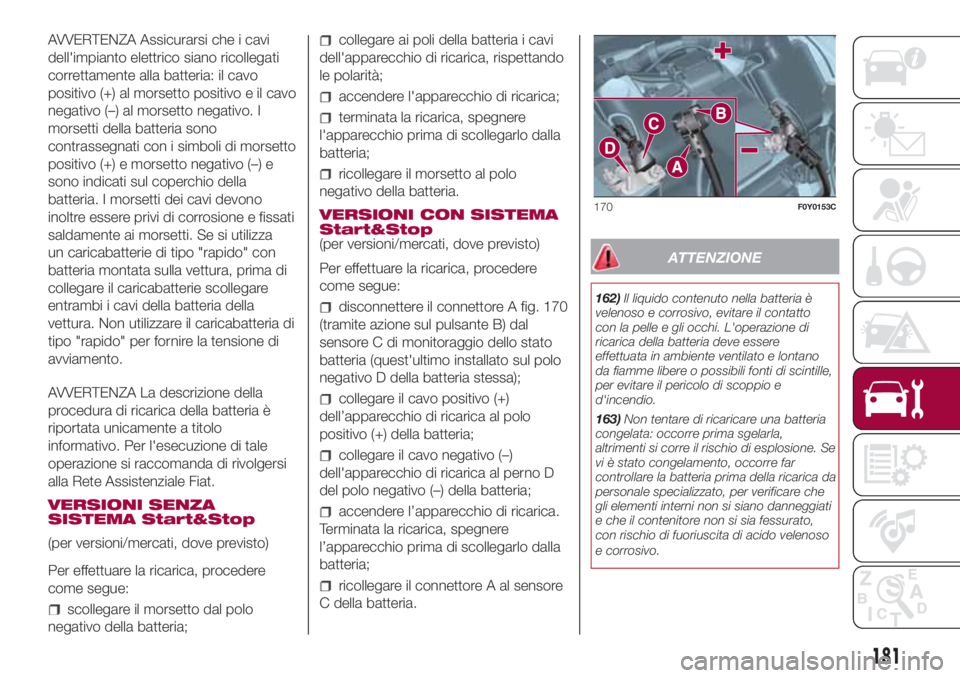

AVVERTENZA Assicurarsi che i cavi
dell'impianto elettrico siano ricollegati
correttamente alla batteria: il cavo
positivo (+) al morsetto positivo e il cavo
negativo (–) al morsetto negativo. I
morsetti della batteria sono
contrassegnati con i simboli di morsetto
positivo (+) e morsetto negativo (–) e
sono indicati sul coperchio della
batteria. I morsetti dei cavi devono
inoltre essere privi di corrosione e fissati
saldamente ai morsetti. Se si utilizza
un caricabatterie di tipo "rapido" con
batteria montata sulla vettura, prima di
collegare il caricabatterie scollegare
entrambi i cavi della batteria della
vettura. Non utilizzare il caricabatteria di
tipo "rapido" per fornire la tensione di
avviamento.
AVVERTENZA La descrizione della
procedura di ricarica della batteria è
riportata unicamente a titolo
informativo. Per l'esecuzione di tale
operazione si raccomanda di rivolgersi
alla Rete Assistenziale Fiat.
VERSIONI SENZA
SISTEMA Start&Stop
(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedere
come segue:
scollegare il morsetto dal polo
negativo della batteria;
collegare ai poli della batteria i cavi
dell'apparecchio di ricarica, rispettando
le polarità;
accendere l'apparecchio di ricarica;
terminata la ricarica, spegnere
l'apparecchio prima di scollegarlo dalla
batteria;
ricollegare il morsetto al polo
negativo della batteria.
VERSIONI CON SISTEMA
Start&Stop
(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedere
come segue:
disconnettere il connettore A fig. 170
(tramite azione sul pulsante B) dal
sensore C di monitoraggio dello stato
batteria (quest'ultimo installato sul polo
negativo D della batteria stessa);
collegare il cavo positivo (+)
dell’apparecchio di ricarica al polo
positivo (+) della batteria;
collegare il cavo negativo (–)
dell'apparecchio di ricarica al perno D
del polo negativo (–) della batteria;
accendere l’apparecchio di ricarica.
Terminata la ricarica, spegnere
l’apparecchio prima di scollegarlo dalla
batteria;
ricollegare il connettore A al sensore
C della batteria.
ATTENZIONE
162)Il liquido contenuto nella batteria è
velenoso e corrosivo, evitare il contatto
con la pelle e gli occhi. L'operazione di
ricarica della batteria deve essere
effettuata in ambiente ventilato e lontano
da fiamme libere o possibili fonti di scintille,
per evitare il pericolo di scoppio e
d'incendio.
163)Non tentare di ricaricare una batteria
congelata: occorre prima sgelarla,
altrimenti si corre il rischio di esplosione. Se
vi è stato congelamento, occorre far
controllare la batteria prima della ricarica da
personale specializzato, per verificare che
gli elementi interni non si siano danneggiati
e che il contenitore non si sia fessurato,
con rischio di fuoriuscita di acido velenoso
e corrosivo.
170F0Y0153C
181

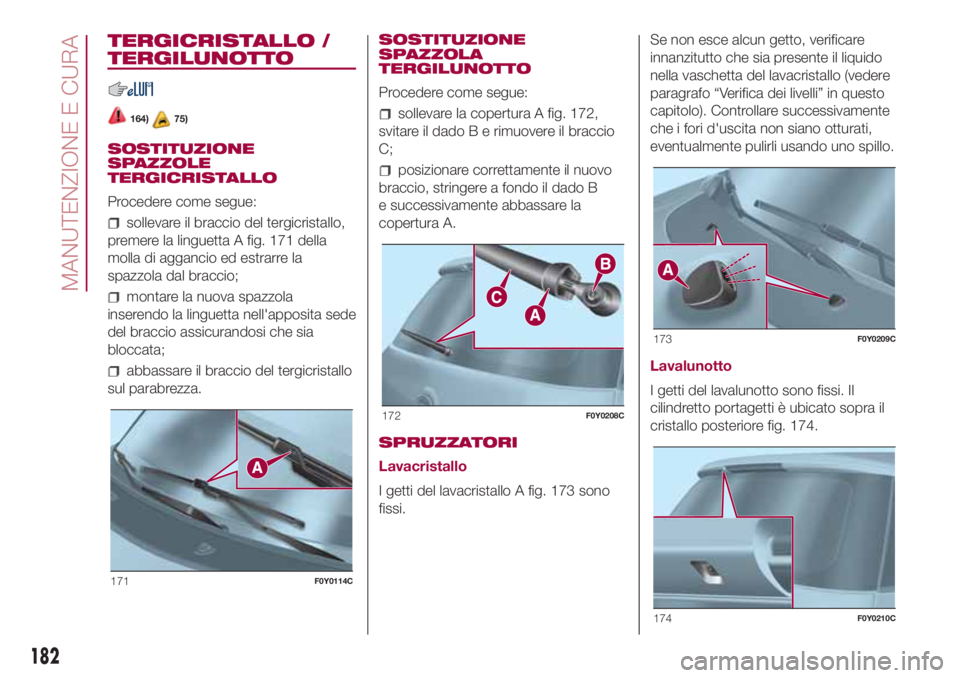

TERGICRISTALLO /
TERGILUNOTTO
164)75)
SOSTITUZIONE
SPAZZOLE
TERGICRISTALLO
Procedere come segue:
sollevare il braccio del tergicristallo,
premere la linguetta A fig. 171 della
molla di aggancio ed estrarre la
spazzola dal braccio;
montare la nuova spazzola
inserendo la linguetta nell'apposita sede
del braccio assicurandosi che sia
bloccata;
abbassare il braccio del tergicristallo
sul parabrezza.SOSTITUZIONE
SPAZZOLA
TERGILUNOTTO
Procedere come segue:
sollevare la copertura A fig. 172,
svitare il dado B e rimuovere il braccio
C;
posizionare correttamente il nuovo
braccio, stringere a fondo il dado B
e successivamente abbassare la
copertura A.
SPRUZZATORI
Lavacristallo
I getti del lavacristallo A fig. 173 sono
fissi.Se non esce alcun getto, verificare
innanzitutto che sia presente il liquido
nella vaschetta del lavacristallo (vedere
paragrafo “Verifica dei livelli” in questo
capitolo). Controllare successivamente
che i fori d'uscita non siano otturati,
eventualmente pulirli usando uno spillo.
Lavalunotto
I getti del lavalunotto sono fissi. Il
cilindretto portagetti è ubicato sopra il
cristallo posteriore fig. 174.
171F0Y0114C
172F0Y0208C
173F0Y0209C
174F0Y0210C
182
MANUTENZIONE E CURA
