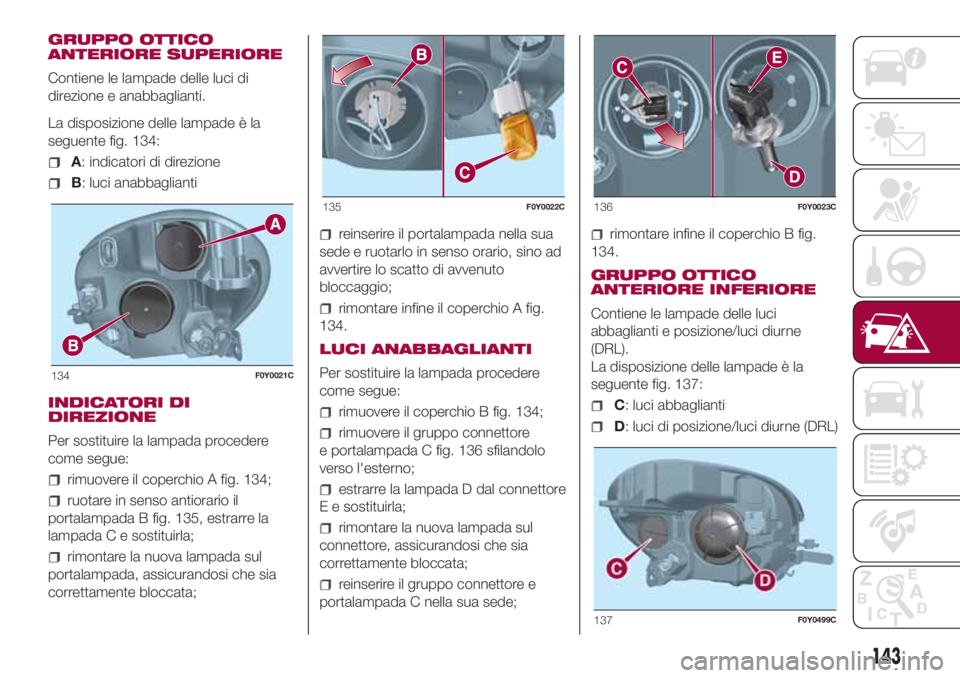

Page 145 of 280

GRUPPO OTTICO
ANTERIORE SUPERIORE
Contiene le lampade delle luci di
direzione e anabbaglianti.
La disposizione delle lampade è la
seguente fig. 134:
A: indicatori di direzione
B: luci anabbaglianti
INDICATORI DI
DIREZIONE
Per sostituire la lampada procedere
come segue:
rimuovere il coperchio A fig. 134;
ruotare in senso antiorario il
portalampada B fig. 135, estrarre la
lampada C e sostituirla;
rimontare la nuova lampada sul
portalampada, assicurandosi che sia
correttamente bloccata;
reinserire il portalampada nella sua
sede e ruotarlo in senso orario, sino ad
avvertire lo scatto di avvenuto
bloccaggio;
rimontare infine il coperchio A fig.
134.
LUCI ANABBAGLIANTI
Per sostituire la lampada procedere
come segue:
rimuovere il coperchio B fig. 134;
rimuovere il gruppo connettore
e portalampada C fig. 136 sfilandolo
verso l'esterno;
estrarre la lampada D dal connettore
E e sostituirla;
rimontare la nuova lampada sul
connettore, assicurandosi che sia
correttamente bloccata;
reinserire il gruppo connettore e
portalampada C nella sua sede;
rimontare infine il coperchio B fig.
134.
GRUPPO OTTICO
ANTERIORE INFERIORE
Contiene le lampade delle luci
abbaglianti e posizione/luci diurne
(DRL).
La disposizione delle lampade è la
seguente fig. 137:
C: luci abbaglianti
D: luci di posizione/luci diurne (DRL)
134F0Y0021C
135F0Y0022C136F0Y0023C
137F0Y0499C
143

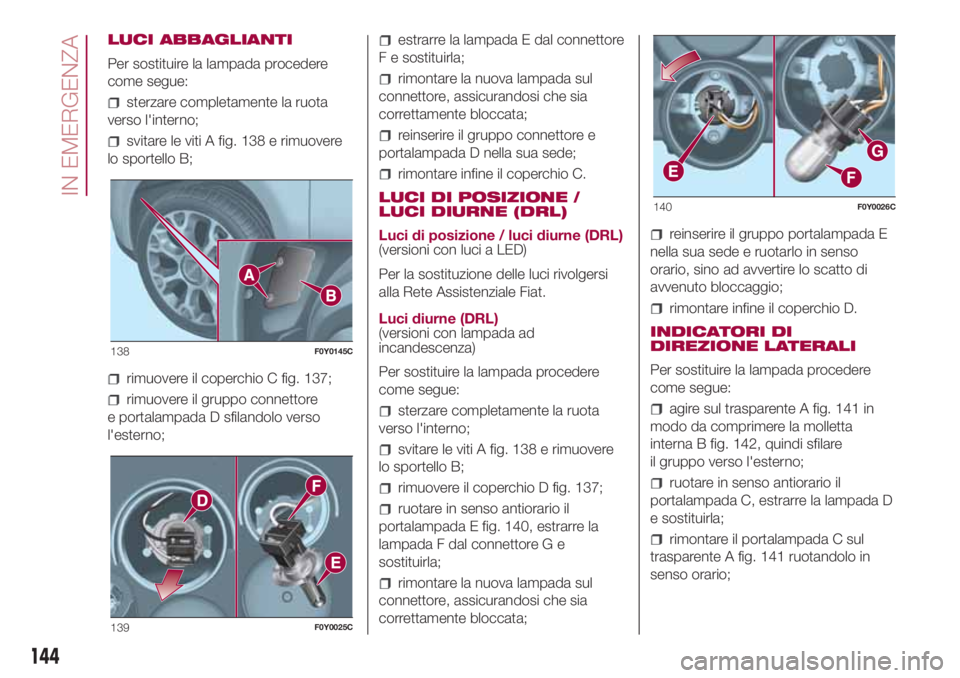

Page 146 of 280

LUCI ABBAGLIANTI
Per sostituire la lampada procedere
come segue:
sterzare completamente la ruota
verso l'interno;
svitare le viti A fig. 138 e rimuovere
lo sportello B;
rimuovere il coperchio C fig. 137;
rimuovere il gruppo connettore
e portalampada D sfilandolo verso
l'esterno;
estrarre la lampada E dal connettore
F e sostituirla;
rimontare la nuova lampada sul
connettore, assicurandosi che sia
correttamente bloccata;
reinserire il gruppo connettore e
portalampada D nella sua sede;
rimontare infine il coperchio C.
LUCI DI POSIZIONE /
LUCI DIURNE (DRL)
Luci di posizione / luci diurne (DRL)
(versioni con luci a LED)
Per la sostituzione delle luci rivolgersi
alla Rete Assistenziale Fiat.
Luci diurne (DRL)
(versioni con lampada ad
incandescenza)
Per sostituire la lampada procedere
come segue:
sterzare completamente la ruota
verso l'interno;
svitare le viti A fig. 138 e rimuovere
lo sportello B;
rimuovere il coperchio D fig. 137;
ruotare in senso antiorario il
portalampada E fig. 140, estrarre la
lampada F dal connettore G e
sostituirla;
rimontare la nuova lampada sul
connettore, assicurandosi che sia
correttamente bloccata;
reinserire il gruppo portalampada E
nella sua sede e ruotarlo in senso
orario, sino ad avvertire lo scatto di
avvenuto bloccaggio;
rimontare infine il coperchio D.
INDICATORI DI
DIREZIONE LATERALI
Per sostituire la lampada procedere
come segue:
agire sul trasparente A fig. 141 in
modo da comprimere la molletta
interna B fig. 142, quindi sfilare
il gruppo verso l'esterno;
ruotare in senso antiorario il
portalampada C, estrarre la lampada D
e sostituirla;
rimontare il portalampada C sul
trasparente A fig. 141 ruotandolo in
senso orario;
138F0Y0145C
139F0Y0025C
140F0Y0026C
144
IN EMERGENZA

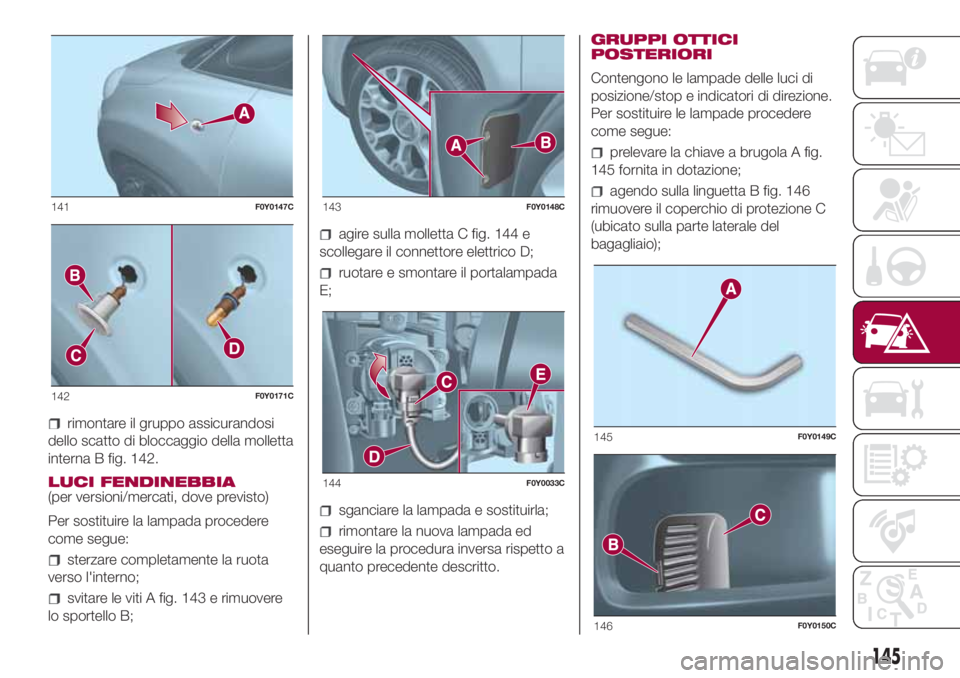

Page 147 of 280
rimontare il gruppo assicurandosi
dello scatto di bloccaggio della molletta
interna B fig. 142.
LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Per sostituire la lampada procedere
come segue:
sterzare completamente la ruota
verso l'interno;
svitare le viti A fig. 143 e rimuovere
lo sportello B;
agire sulla molletta C fig. 144 e
scollegare il connettore elettrico D;
ruotare e smontare il portalampada
E;
sganciare la lampada e sostituirla;
rimontare la nuova lampada ed
eseguire la procedura inversa rispetto a
quanto precedente descritto.GRUPPI OTTICI
POSTERIORI
Contengono le lampade delle luci di
posizione/stop e indicatori di direzione.
Per sostituire le lampade procedere
come segue:
prelevare la chiave a brugola A fig.
145 fornita in dotazione;
agendo sulla linguetta B fig. 146
rimuovere il coperchio di protezione C
(ubicato sulla parte laterale del
bagagliaio);141F0Y0147C
142F0Y0171C
143F0Y0148C
144F0Y0033C
145F0Y0149C
146F0Y0150C
145

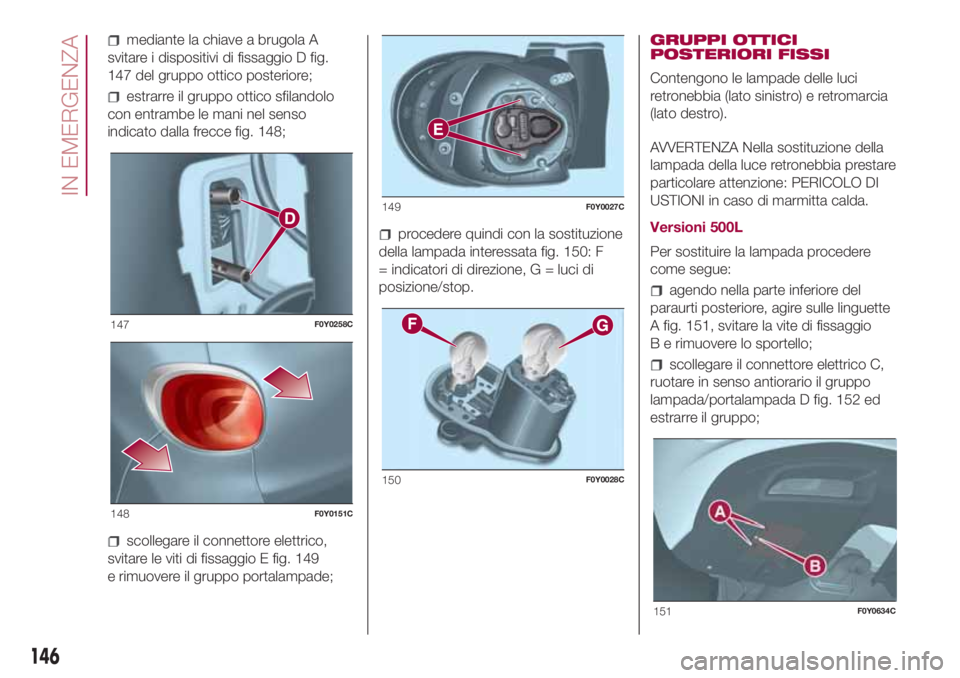

Page 148 of 280

mediante la chiave a brugola A
svitare i dispositivi di fissaggio D fig.
147 del gruppo ottico posteriore;
estrarre il gruppo ottico sfilandolo
con entrambe le mani nel senso
indicato dalla frecce fig. 148;
scollegare il connettore elettrico,
svitare le viti di fissaggio E fig. 149
e rimuovere il gruppo portalampade;
procedere quindi con la sostituzione
della lampada interessata fig. 150: F
= indicatori di direzione, G = luci di
posizione/stop.GRUPPI OTTICI
POSTERIORI FISSI
Contengono le lampade delle luci
retronebbia (lato sinistro) e retromarcia
(lato destro).
AVVERTENZA Nella sostituzione della
lampada della luce retronebbia prestare
particolare attenzione: PERICOLO DI
USTIONI in caso di marmitta calda.
Versioni 500L
Per sostituire la lampada procedere
come segue:
agendo nella parte inferiore del
paraurti posteriore, agire sulle linguette
A fig. 151, svitare la vite di fissaggio
B e rimuovere lo sportello;
scollegare il connettore elettrico C,
ruotare in senso antiorario il gruppo
lampada/portalampada D fig. 152 ed
estrarre il gruppo;
147F0Y0258C
148F0Y0151C
149F0Y0027C
150F0Y0028C
151F0Y0634C
146
IN EMERGENZA

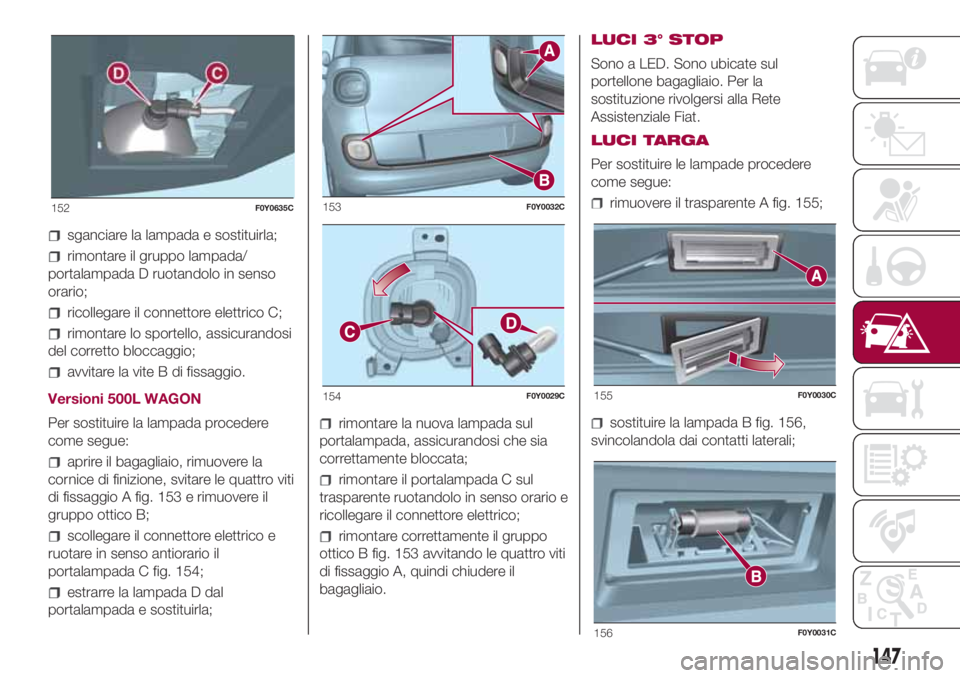

Page 149 of 280

sganciare la lampada e sostituirla;
rimontare il gruppo lampada/
portalampada D ruotandolo in senso
orario;
ricollegare il connettore elettrico C;
rimontare lo sportello, assicurandosi
del corretto bloccaggio;
avvitare la vite B di fissaggio.
Versioni 500L WAGON
Per sostituire la lampada procedere
come segue:
aprire il bagagliaio, rimuovere la
cornice di finizione, svitare le quattro viti
di fissaggio A fig. 153 e rimuovere il
gruppo ottico B;
scollegare il connettore elettrico e
ruotare in senso antiorario il
portalampada C fig. 154;
estrarre la lampada D dal
portalampada e sostituirla;
rimontare la nuova lampada sul
portalampada, assicurandosi che sia
correttamente bloccata;
rimontare il portalampada C sul
trasparente ruotandolo in senso orario e
ricollegare il connettore elettrico;
rimontare correttamente il gruppo
ottico B fig. 153 avvitando le quattro viti
di fissaggio A, quindi chiudere il
bagagliaio.LUCI 3° STOP
Sono a LED. Sono ubicate sul
portellone bagagliaio. Per la
sostituzione rivolgersi alla Rete
Assistenziale Fiat.
LUCI TARGA
Per sostituire le lampade procedere
come segue:
rimuovere il trasparente A fig. 155;
sostituire la lampada B fig. 156,
svincolandola dai contatti laterali;
152F0Y0635C153F0Y0032C
154F0Y0029C155F0Y0030C
156F0Y0031C
147

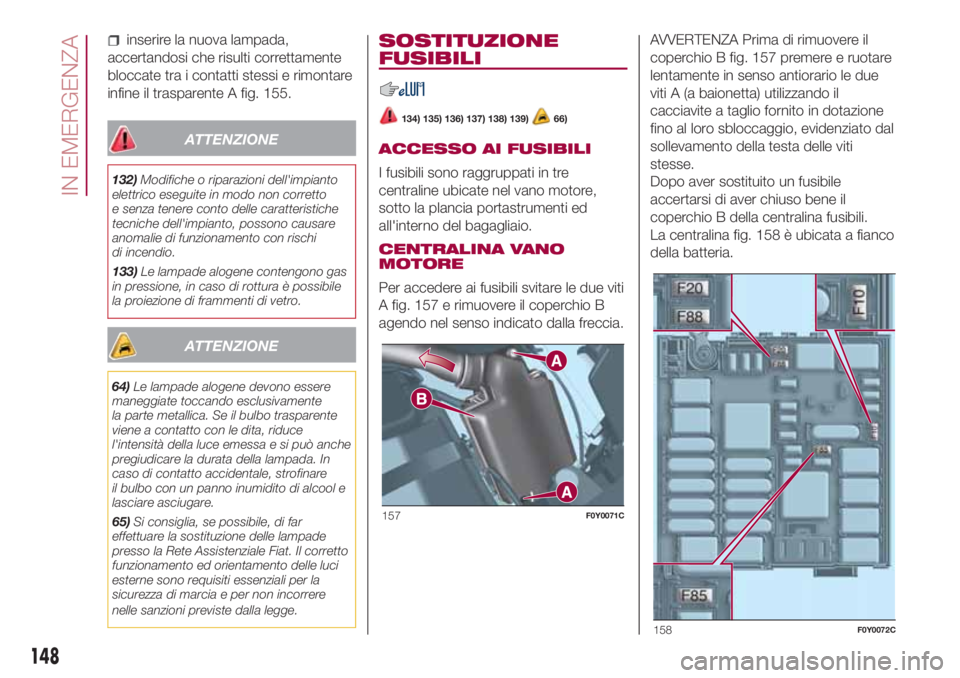

Page 150 of 280

inserire la nuova lampada,
accertandosi che risulti correttamente
bloccate tra i contatti stessi e rimontare
infine il trasparente A fig. 155.
ATTENZIONE
132)Modifiche o riparazioni dell'impianto
elettrico eseguite in modo non corretto
e senza tenere conto delle caratteristiche
tecniche dell'impianto, possono causare
anomalie di funzionamento con rischi
di incendio.
133)Le lampade alogene contengono gas
in pressione, in caso di rottura è possibile
la proiezione di frammenti di vetro.
ATTENZIONE
64)Le lampade alogene devono essere
maneggiate toccando esclusivamente
la parte metallica. Se il bulbo trasparente
viene a contatto con le dita, riduce
l'intensità della luce emessa e si può anche
pregiudicare la durata della lampada. In
caso di contatto accidentale, strofinare
il bulbo con un panno inumidito di alcool e
lasciare asciugare.
65)Si consiglia, se possibile, di far
effettuare la sostituzione delle lampade
presso la Rete Assistenziale Fiat. Il corretto
funzionamento ed orientamento delle luci
esterne sono requisiti essenziali per la
sicurezza di marcia e per non incorrere
nelle sanzioni previste dalla legge.
SOSTITUZIONE
FUSIBILI
134) 135) 136) 137) 138) 139)66)
ACCESSO AI FUSIBILI
I fusibili sono raggruppati in tre
centraline ubicate nel vano motore,
sotto la plancia portastrumenti ed
all'interno del bagagliaio.
CENTRALINA VANO
MOTORE
Per accedere ai fusibili svitare le due viti
A fig. 157 e rimuovere il coperchio B
agendo nel senso indicato dalla freccia.AVVERTENZA Prima di rimuovere il
coperchio B fig. 157 premere e ruotare
lentamente in senso antiorario le due
viti A (a baionetta) utilizzando il
cacciavite a taglio fornito in dotazione
fino al loro sbloccaggio, evidenziato dal
sollevamento della testa delle viti
stesse.
Dopo aver sostituito un fusibile
accertarsi di aver chiuso bene il
coperchio B della centralina fusibili.
La centralina fig. 158 è ubicata a fianco
della batteria.
157F0Y0071C
158F0Y0072C
148
IN EMERGENZA
Page 151 of 280

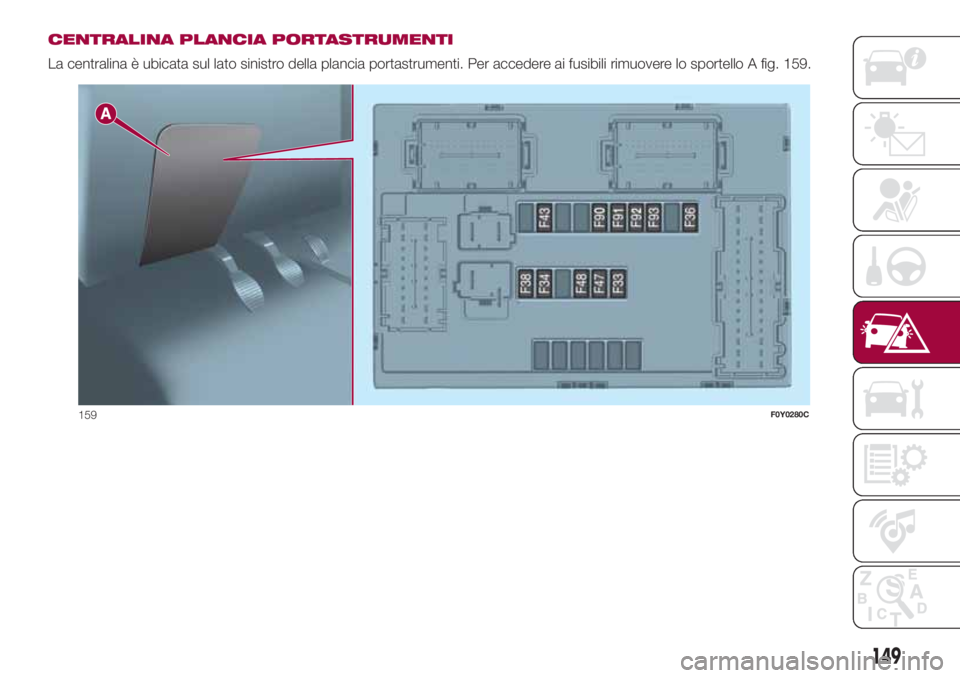

CENTRALINA PLANCIA PORTASTRUMENTI
La centralina è ubicata sul lato sinistro della plancia portastrumenti. Per accedere ai fusibili rimuovere lo sportello A fig. 159.
159F0Y0280C
149
Page 152 of 280

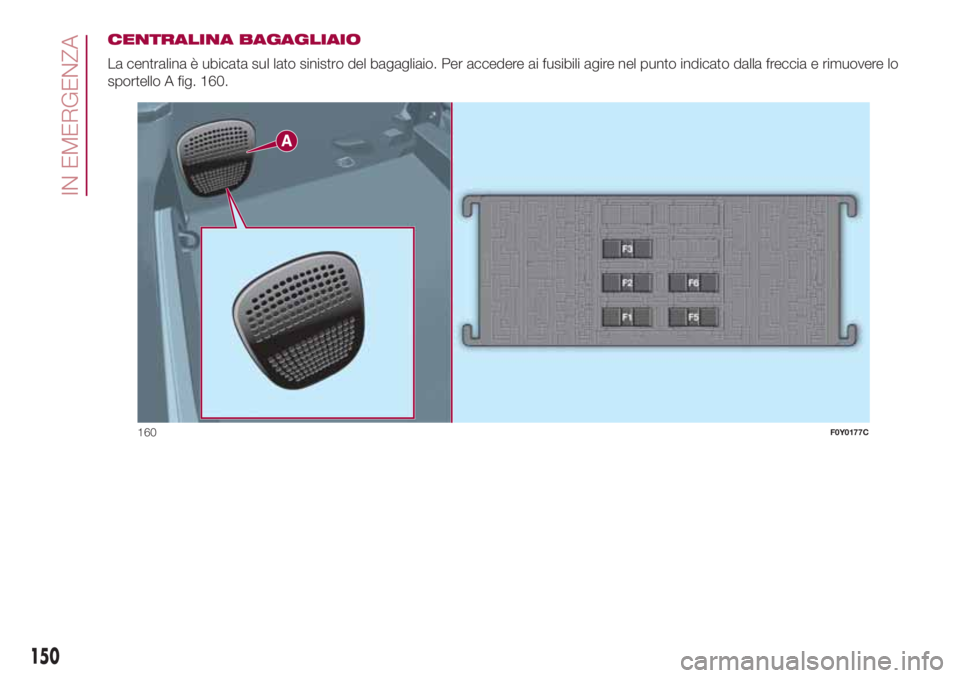

CENTRALINA BAGAGLIAIO
La centralina è ubicata sul lato sinistro del bagagliaio. Per accedere ai fusibili agire nel punto indicato dalla freccia e rimuovere lo
sportello A fig. 160.
160F0Y0177C
150
