2018 FIAT 500L LIVING Libretto Uso Manutenzione (in Italian)

ATTENZIONE
167)La velocità massima dello pneumatico da neve con indicazione "Q" non deve superare i 160 km/h; con indicazione "T" non deve
superare i 190 km/h; con indicazione "H" non deve superare i 210 km/h; nel rispetto comunque, delle vigenti norme del Codice di
circolazione stradale.
168)Nel caso di utilizzo di coppe ruota integrali fissate (mediante molla) al cerchio in lamiera e pneumatici non di primo impianto (after sale)
dotati di "Rim Protector", NON montare le coppe ruota. L'uso di pneumatici e coppe ruota non idonei potrebbe portare alla perdita
improvvisa di pressione dello pneumatico.
ATTENZIONE
83)Con le catene montate, mantenere una velocità moderata; non superare i 50 km/h. Evitare le buche, non salire sui gradini o marciapiedi e
non percorrere lunghi tratti su strade non innevate, per non danneggiare la vettura ed il manto stradale.
199

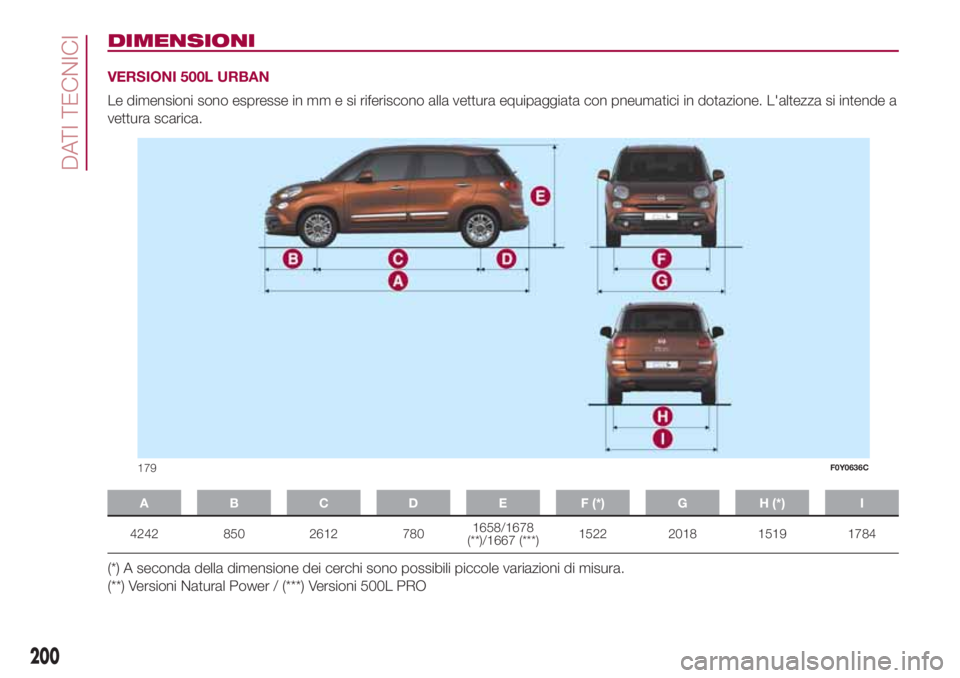

DIMENSIONI
VERSIONI 500L URBAN
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica.
A B C D E F (*) G H (*) I
4242 850 2612 7801658/1678
(**)/1667 (***)1522 2018 1519 1784
(*) A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
(**) Versioni Natural Power / (***) Versioni 500L PRO
179F0Y0636C
200
DATI TECNICI

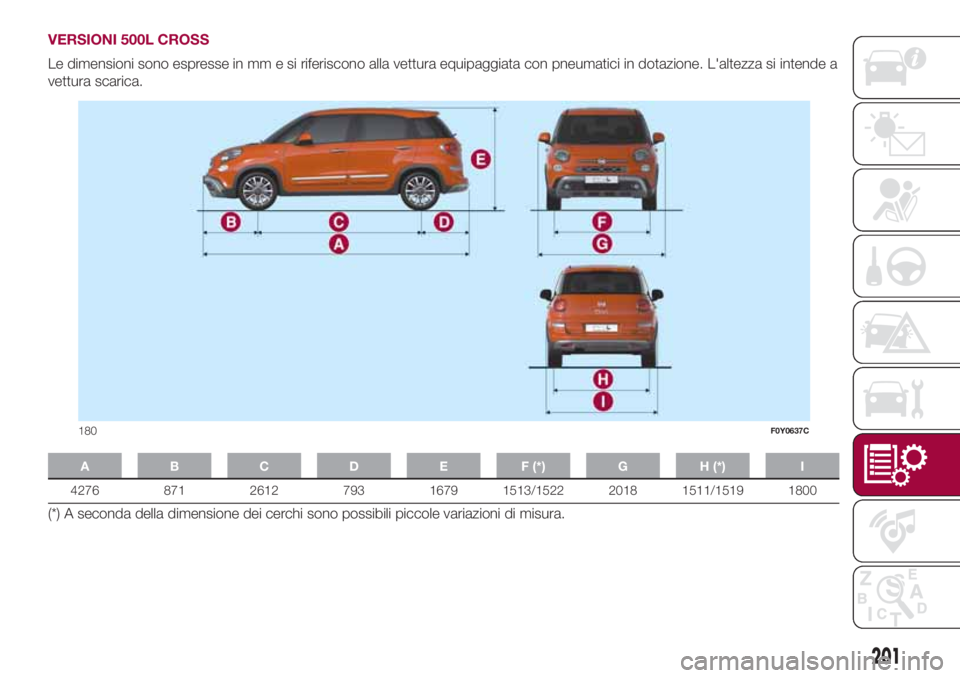

VERSIONI 500L CROSS
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica.
A B C D E F (*) G H (*) I
4276 871 2612 793 1679 1513/1522 2018 1511/1519 1800
(*) A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
180F0Y0637C
201

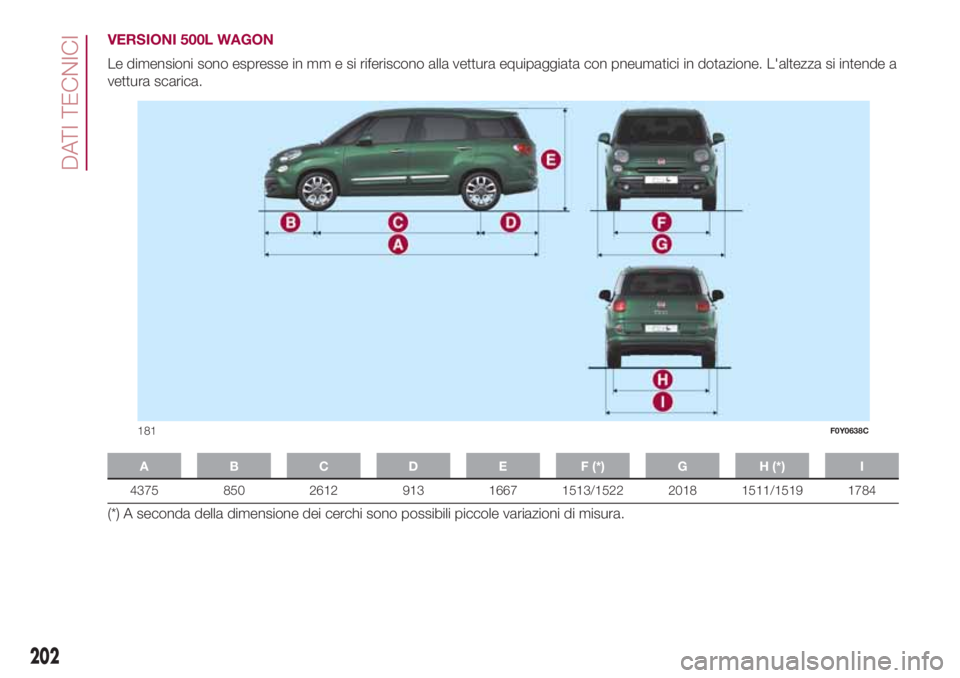

VERSIONI 500L WAGON
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica.
A B C D E F (*) G H (*) I
4375 850 2612 913 1667 1513/1522 2018 1511/1519 1784
(*) A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
181F0Y0638C
202
DATI TECNICI

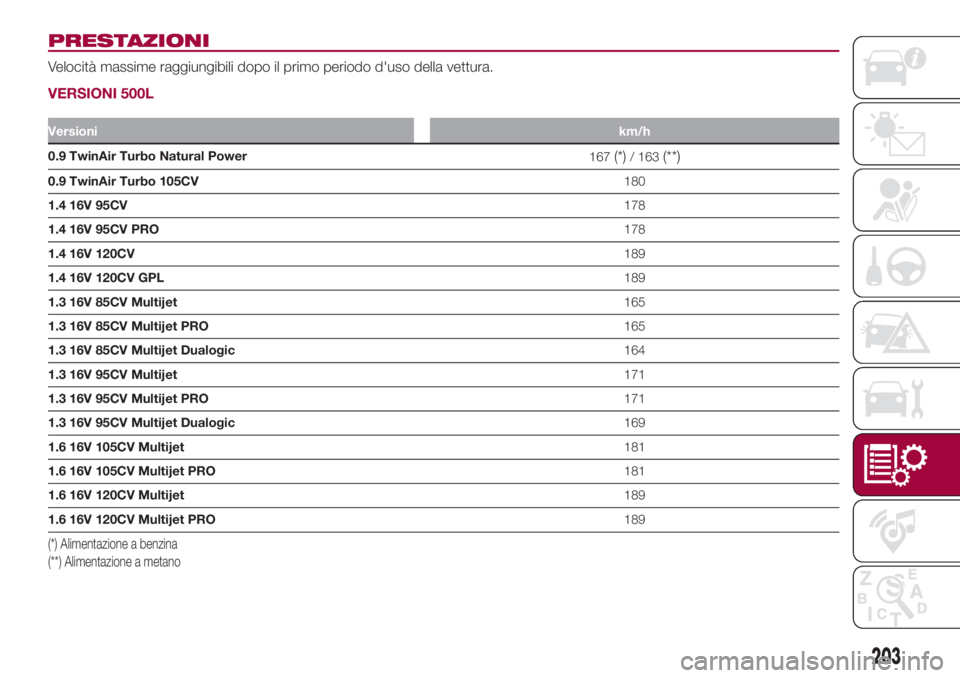

PRESTAZIONI
Velocità massime raggiungibili dopo il primo periodo d'uso della vettura.
VERSIONI 500L
Versionikm/h
0.9 TwinAir Turbo Natural Power
167(*)/ 163(**)
0.9 TwinAir Turbo 105CV180
1.4 16V 95CV178
1.4 16V 95CV PRO178
1.4 16V 120CV189
1.4 16V 120CV GPL189
1.3 16V 85CV Multijet165
1.3 16V 85CV Multijet PRO165
1.3 16V 85CV Multijet Dualogic164
1.3 16V 95CV Multijet171
1.3 16V 95CV Multijet PRO171
1.3 16V 95CV Multijet Dualogic169
1.6 16V 105CV Multijet181
1.6 16V 105CV Multijet PRO181
1.6 16V 120CV Multijet189
1.6 16V 120CV Multijet PRO189
(*) Alimentazione a benzina
(**) Alimentazione a metano
203

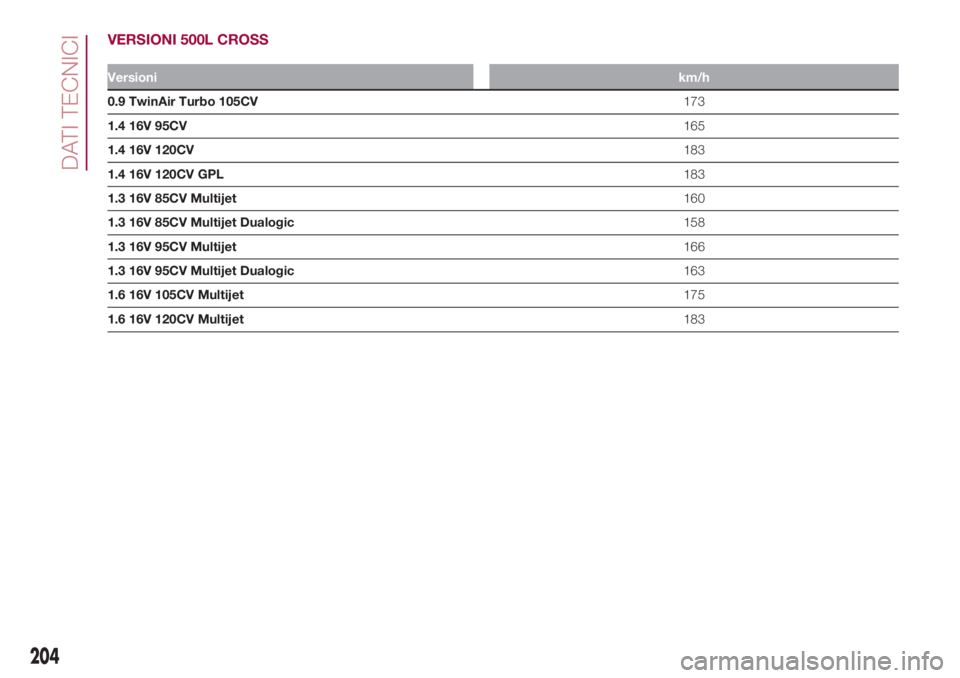

VERSIONI 500L CROSS
Versionikm/h
0.9 TwinAir Turbo 105CV173
1.4 16V 95CV165
1.4 16V 120CV183
1.4 16V 120CV GPL183
1.3 16V 85CV Multijet160
1.3 16V 85CV Multijet Dualogic158
1.3 16V 95CV Multijet166
1.3 16V 95CV Multijet Dualogic163
1.6 16V 105CV Multijet175
1.6 16V 120CV Multijet183
204
DATI TECNICI

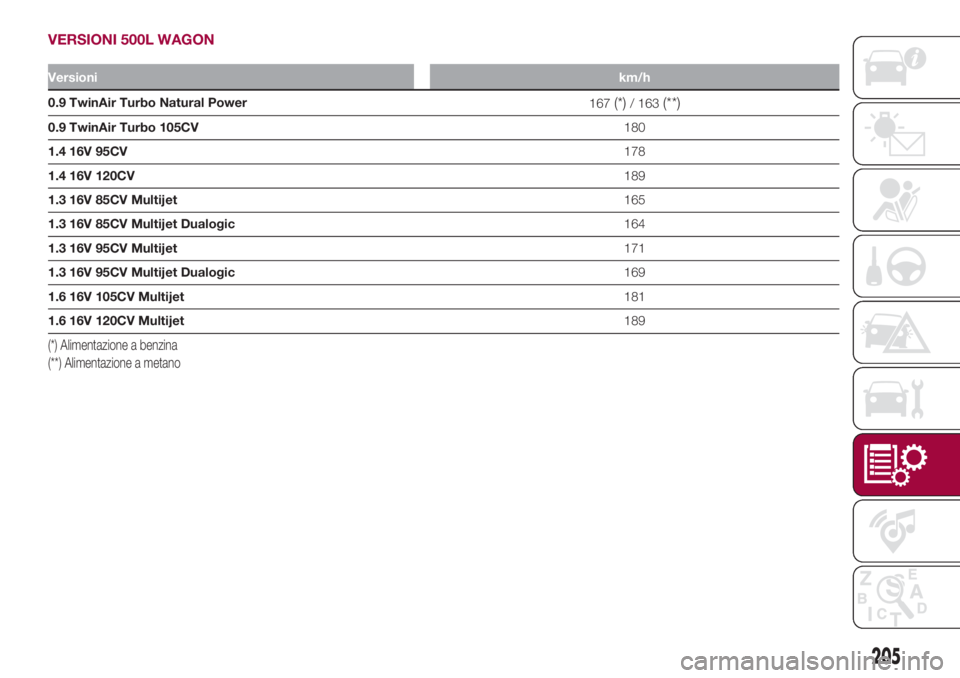

VERSIONI 500L WAGON
Versionikm/h
0.9 TwinAir Turbo Natural Power
167(*)/ 163(**)
0.9 TwinAir Turbo 105CV180
1.4 16V 95CV178
1.4 16V 120CV189
1.3 16V 85CV Multijet165
1.3 16V 85CV Multijet Dualogic164
1.3 16V 95CV Multijet171
1.3 16V 95CV Multijet Dualogic169
1.6 16V 105CV Multijet181
1.6 16V 120CV Multijet189
(*) Alimentazione a benzina
(**) Alimentazione a metano
205

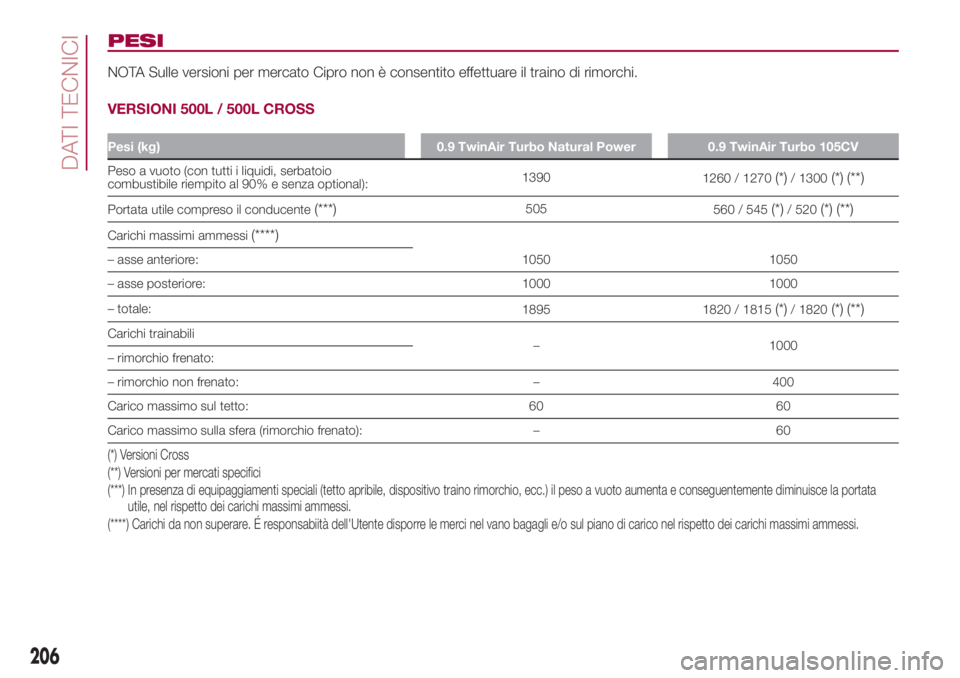

PESI
NOTA Sulle versioni per mercato Cipro non è consentito effettuare il traino di rimorchi.
VERSIONI 500L / 500L CROSS
Pesi (kg) 0.9 TwinAir Turbo Natural Power 0.9 TwinAir Turbo 105CV
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional):1390
1260 / 1270(*)/ 1300(*) (**)
Portata utile compreso il conducente(***)505
560 / 545(*)/ 520(*) (**)
Carichi massimi ammessi(****)
1050 1050 – asse anteriore:
– asse posteriore: 1000 1000
– totale:
1895 1820 / 1815
(*)/ 1820(*) (**)
Carichi trainabili
– 1000
– rimorchio frenato:
– rimorchio non frenato: – 400
Carico massimo sul tetto: 60 60
Carico massimo sulla sfera (rimorchio frenato): – 60
(*) Versioni Cross
(**) Versioni per mercati specifici
(***) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata
utile, nel rispetto dei carichi massimi ammessi.
(****) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
206
