TABELLA RIASSUNTIVA COMANDI FRONTALINO
Tasto Funzioni Modalità
Accensione/spegnimento Pressione breve tasto
Regolazione volume Rotazione sinistra/destra manopola
Attivazione/disattivazione volume (Mute/Pausa) Pressione breve tasto
Accensione/spegnimento display Pressione breve tasto
Uscita dalla selezione/ritorno alla schermata
precedentePressione breve tasto
Scorrimento elenco oppure sintonizzazione di
una stazione Radio
Visualizzazione dell'elenco delle stazioni
(modalità Radio)
Scorrimento dei contenuti delle sorgenti
(modalità Media)
Cambio del brano nelle sorgenti Media
Cambio stazione radio (modalità Radio)Rotazione sinistra/destra manopola
Conferma opzione visualizzata sul display
Apertura liste del browsing (modalità Radio e
modalità Media)Pressione breve tasto
247

TABELLA RIASSUNTIVA PULSANTI GRAFICI SUL DISPLAY
Pulsante grafico Funzioni Modalità
RadioAccesso alla modalità Radio Pressione pulsante grafico
MediaSelezione sorgente: USB/iPod, AUX,
Blu-
etooth®Pressione pulsante grafico
TelefonoAccesso alla modalità Telefono Pressione pulsante grafico
Uconnect™Accesso alle funzioni del sistema (Audio, Media,
Telefono, Radio, serviziUconnect™LIVE,
ecc...)Pressione pulsante grafico
Nav
(*)Accesso al menu di Navigazione Pressione pulsante grafico
ImpostazioniAccesso al menu Impostazioni Pressione pulsante grafico
TripAccesso al menu Trip Pressione pulsante grafico
(*) Solo versioniUconnect™7” HD Nav LIVE
248
MULTIMEDIA

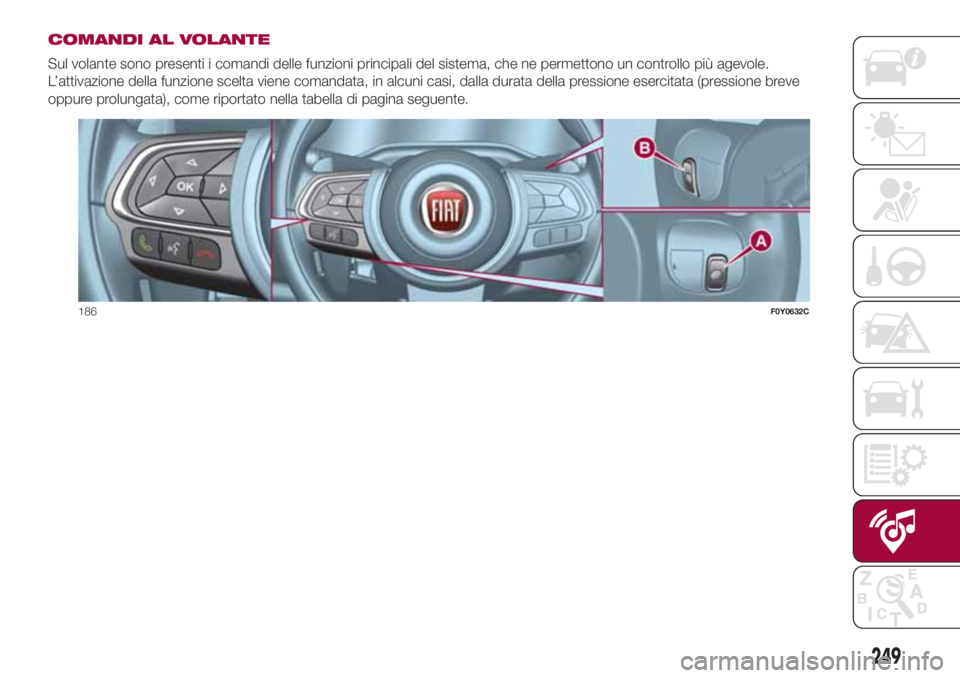

COMANDI AL VOLANTE
Sul volante sono presenti i comandi delle funzioni principali del sistema, che ne permettono un controllo più agevole.
L’attivazione della funzione scelta viene comandata, in alcuni casi, dalla durata della pressione esercitata (pressione breve
oppure prolungata), come riportato nella tabella di pagina seguente.
186F0Y0632C
249

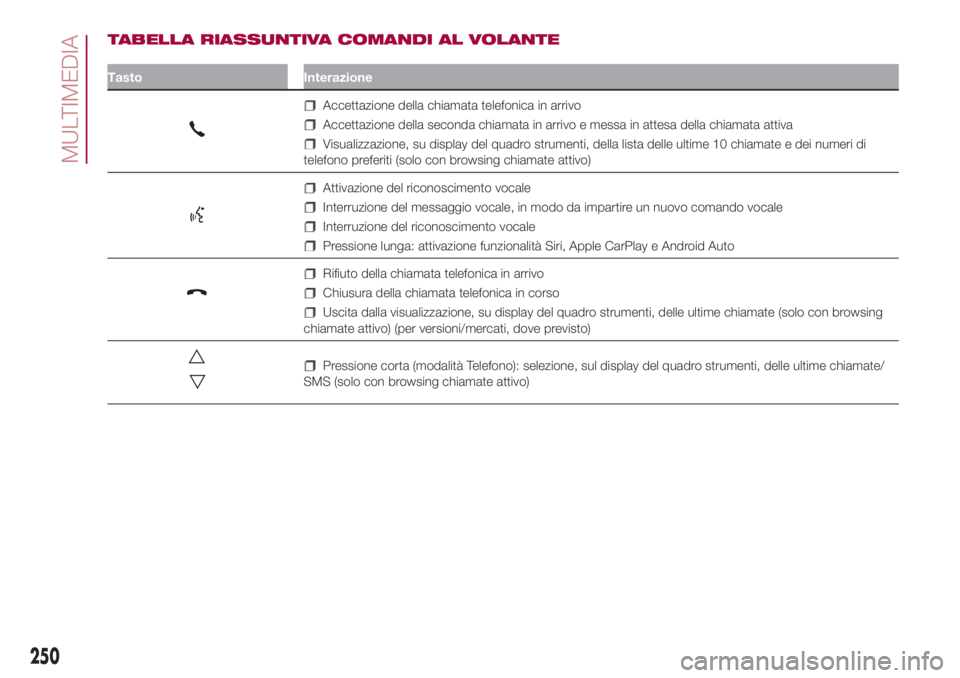

TABELLA RIASSUNTIVA COMANDI AL VOLANTE
Tasto Interazione
Accettazione della chiamata telefonica in arrivo
Accettazione della seconda chiamata in arrivo e messa in attesa della chiamata attiva
Visualizzazione, su display del quadro strumenti, della lista delle ultime 10 chiamate e dei numeri di
telefono preferiti (solo con browsing chiamate attivo)
Attivazione del riconoscimento vocale
Interruzione del messaggio vocale, in modo da impartire un nuovo comando vocale
Interruzione del riconoscimento vocale
Pressione lunga: attivazione funzionalità Siri, Apple CarPlay e Android Auto
Rifiuto della chiamata telefonica in arrivo
Chiusura della chiamata telefonica in corso
Uscita dalla visualizzazione, su display del quadro strumenti, delle ultime chiamate (solo con browsing
chiamate attivo) (per versioni/mercati, dove previsto)
Pressione corta (modalità Telefono): selezione, sul display del quadro strumenti, delle ultime chiamate/
SMS (solo con browsing chiamate attivo)
250
MULTIMEDIA

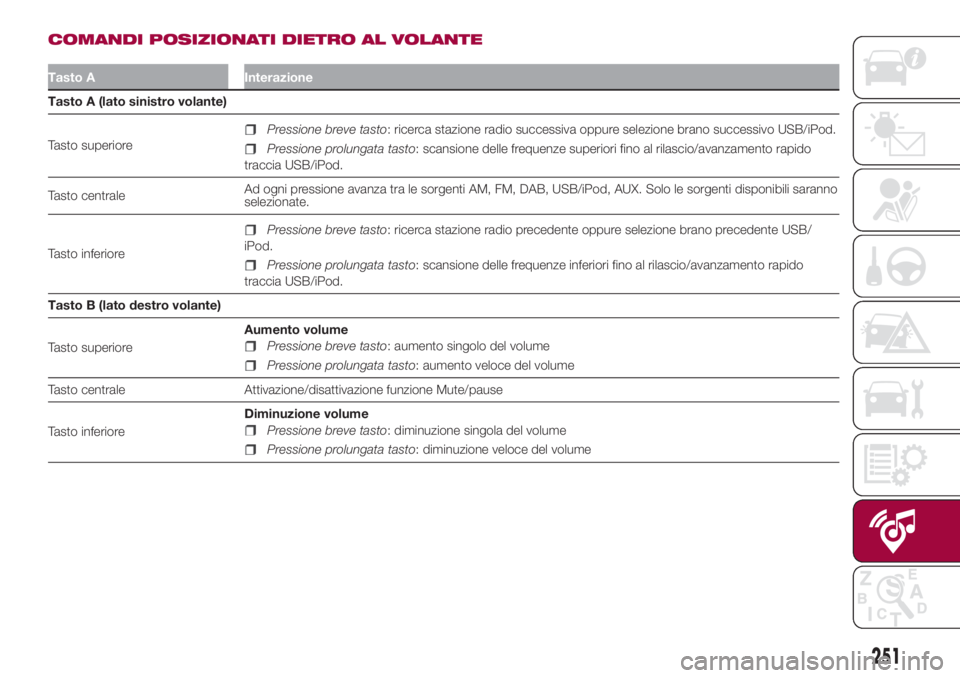

COMANDI POSIZIONATI DIETRO AL VOLANTE
Tasto A Interazione
Tasto A (lato sinistro volante)
Tasto superiore
Pressione breve tasto: ricerca stazione radio successiva oppure selezione brano successivo USB/iPod.
Pressione prolungata tasto: scansione delle frequenze superiori fino al rilascio/avanzamento rapido
traccia USB/iPod.
Tasto centraleAd ogni pressione avanza tra le sorgenti AM, FM, DAB, USB/iPod, AUX. Solo le sorgenti disponibili saranno
selezionate.
Tasto inferiore
Pressione breve tasto: ricerca stazione radio precedente oppure selezione brano precedente USB/
iPod.
Pressione prolungata tasto: scansione delle frequenze inferiori fino al rilascio/avanzamento rapido
traccia USB/iPod.
Tasto B (lato destro volante)
Tasto superioreAumento volume
Pressione breve tasto: aumento singolo del volume
Pressione prolungata tasto: aumento veloce del volume
Tasto centrale Attivazione/disattivazione funzione Mute/pause
Tasto inferioreDiminuzione volume
Pressione breve tasto: diminuzione singola del volume
Pressione prolungata tasto: diminuzione veloce del volume
251

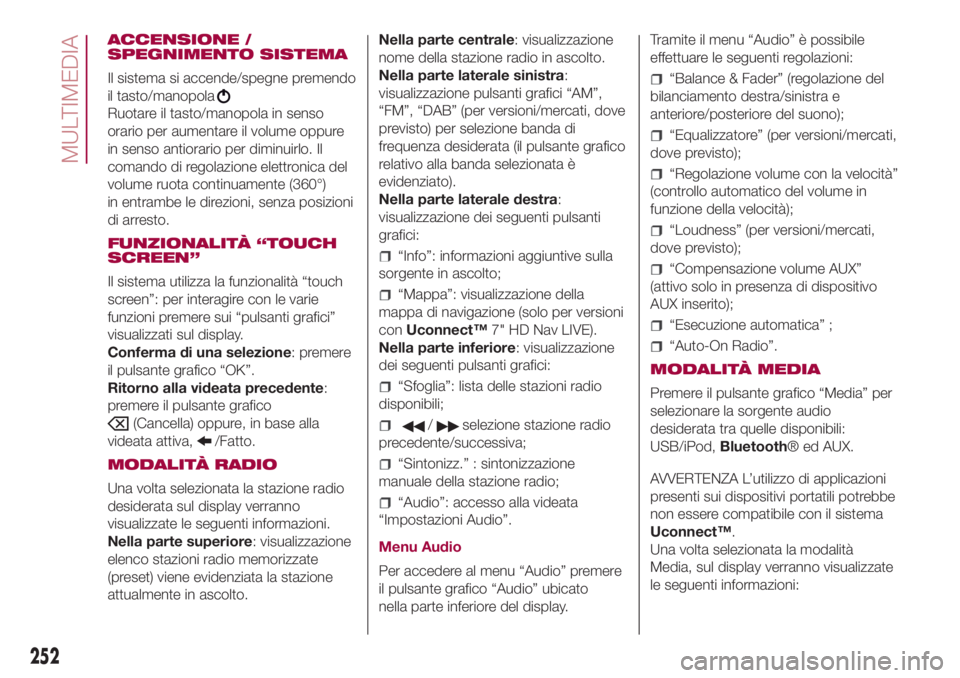

ACCENSIONE /
SPEGNIMENTO SISTEMA
Il sistema si accende/spegne premendo
il tasto/manopola
Ruotare il tasto/manopola in senso
orario per aumentare il volume oppure
in senso antiorario per diminuirlo. Il
comando di regolazione elettronica del
volume ruota continuamente (360°)
in entrambe le direzioni, senza posizioni
di arresto.
FUNZIONALITÀ “TOUCH
SCREEN”
Il sistema utilizza la funzionalità “touch
screen”: per interagire con le varie
funzioni premere sui “pulsanti grafici”
visualizzati sul display.
Conferma di una selezione: premere
il pulsante grafico “OK”.
Ritorno alla videata precedente:
premere il pulsante grafico
(Cancella) oppure, in base alla
videata attiva,
/Fatto.
MODALITÀ RADIO
Una volta selezionata la stazione radio
desiderata sul display verranno
visualizzate le seguenti informazioni.
Nella parte superiore: visualizzazione
elenco stazioni radio memorizzate
(preset) viene evidenziata la stazione
attualmente in ascolto.Nella parte centrale: visualizzazione
nome della stazione radio in ascolto.
Nella parte laterale sinistra:
visualizzazione pulsanti grafici “AM”,
“FM”, “DAB” (per versioni/mercati, dove
previsto) per selezione banda di
frequenza desiderata (il pulsante grafico
relativo alla banda selezionata è
evidenziato).
Nella parte laterale destra:
visualizzazione dei seguenti pulsanti
grafici:
“Info”: informazioni aggiuntive sulla
sorgente in ascolto;
“Mappa”: visualizzazione della
mappa di navigazione (solo per versioni
conUconnect™7" HD Nav LIVE).
Nella parte inferiore: visualizzazione
dei seguenti pulsanti grafici:
“Sfoglia”: lista delle stazioni radio
disponibili;
/selezione stazione radio
precedente/successiva;
“Sintonizz.” : sintonizzazione
manuale della stazione radio;
“Audio”: accesso alla videata
“Impostazioni Audio”.
Menu Audio
Per accedere al menu “Audio” premere
il pulsante grafico “Audio” ubicato
nella parte inferiore del display.Tramite il menu “Audio” è possibile
effettuare le seguenti regolazioni:
“Balance & Fader” (regolazione del
bilanciamento destra/sinistra e
anteriore/posteriore del suono);
“Equalizzatore” (per versioni/mercati,
dove previsto);
“Regolazione volume con la velocità”
(controllo automatico del volume in
funzione della velocità);
“Loudness” (per versioni/mercati,
dove previsto);
“Compensazione volume AUX”
(attivo solo in presenza di dispositivo
AUX inserito);
“Esecuzione automatica” ;
“Auto-On Radio”.
MODALITÀ MEDIA
Premere il pulsante grafico “Media” per
selezionare la sorgente audio
desiderata tra quelle disponibili:
USB/iPod,Bluetooth® ed AUX.
AVVERTENZA L’utilizzo di applicazioni
presenti sui dispositivi portatili potrebbe
non essere compatibile con il sistema
Uconnect™.
Una volta selezionata la modalità
Media, sul display verranno visualizzate
le seguenti informazioni:
252
MULTIMEDIA

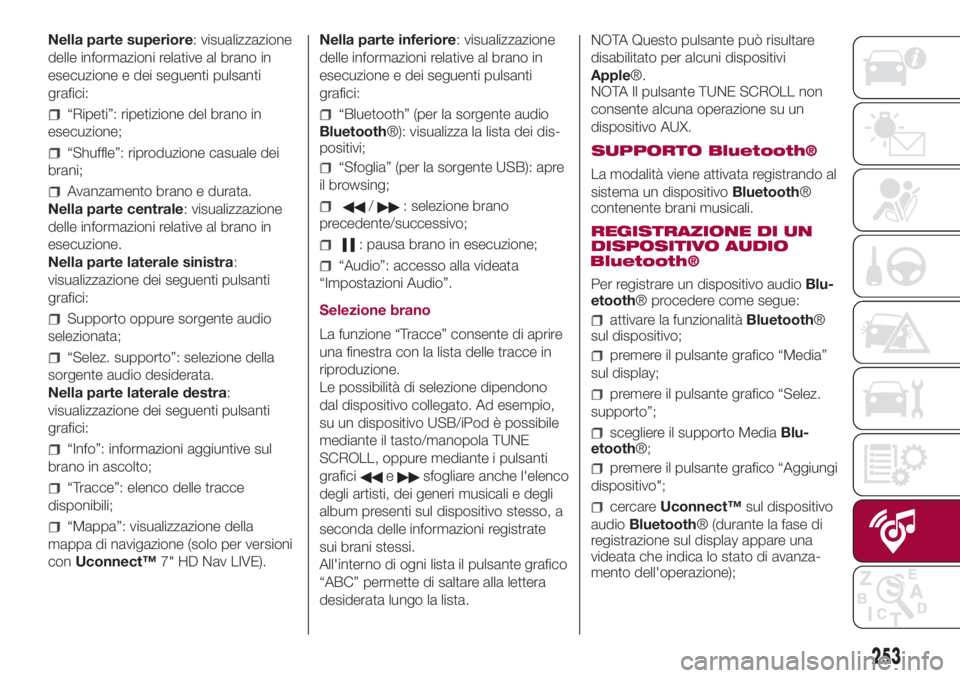

Nella parte superiore: visualizzazione
delle informazioni relative al brano in
esecuzione e dei seguenti pulsanti
grafici:
“Ripeti”: ripetizione del brano in
esecuzione;
“Shuffle”: riproduzione casuale dei
brani;
Avanzamento brano e durata.
Nella parte centrale: visualizzazione
delle informazioni relative al brano in
esecuzione.
Nella parte laterale sinistra:
visualizzazione dei seguenti pulsanti
grafici:
Supporto oppure sorgente audio
selezionata;
“Selez. supporto”: selezione della
sorgente audio desiderata.
Nella parte laterale destra:
visualizzazione dei seguenti pulsanti
grafici:
“Info”: informazioni aggiuntive sul
brano in ascolto;
“Tracce”: elenco delle tracce
disponibili;
“Mappa”: visualizzazione della
mappa di navigazione (solo per versioni
conUconnect™7" HD Nav LIVE).Nella parte inferiore: visualizzazione
delle informazioni relative al brano in
esecuzione e dei seguenti pulsanti
grafici:
“Bluetooth” (per la sorgente audio
Bluetooth®): visualizza la lista dei dis-
positivi;
“Sfoglia” (per la sorgente USB): apre
il browsing;
/: selezione brano
precedente/successivo;
: pausa brano in esecuzione;
“Audio”: accesso alla videata
“Impostazioni Audio”.
Selezione brano
La funzione “Tracce” consente di aprire
una finestra con la lista delle tracce in
riproduzione.
Le possibilità di selezione dipendono
dal dispositivo collegato. Ad esempio,
su un dispositivo USB/iPod è possibile
mediante il tasto/manopola TUNE
SCROLL, oppure mediante i pulsanti
grafici
esfogliare anche l'elenco
degli artisti, dei generi musicali e degli
album presenti sul dispositivo stesso, a
seconda delle informazioni registrate
sui brani stessi.
All'interno di ogni lista il pulsante grafico
“ABC” permette di saltare alla lettera
desiderata lungo la lista.NOTA Questo pulsante può risultare
disabilitato per alcuni dispositivi
Apple®.
NOTA Il pulsante TUNE SCROLL non
consente alcuna operazione su un
dispositivo AUX.
La modalità viene attivata registrando al
sistema un dispositivoBluetooth®
contenente brani musicali.
REGISTRAZIONE DI UN
DISPOSITIVO AUDIO
Per registrare un dispositivo audioBlu-
etooth® procedere come segue:
attivare la funzionalitàBluetooth®
sul dispositivo;
premere il pulsante grafico “Media”
sul display;
premere il pulsante grafico “Selez.
supporto”;
scegliere il supporto MediaBlu-
etooth®;
premere il pulsante grafico “Aggiungi
dispositivo";
cercareUconnect™sul dispositivo
audioBluetooth® (durante la fase di
registrazione sul display appare una
videata che indica lo stato di avanza-
mento dell'operazione);
253

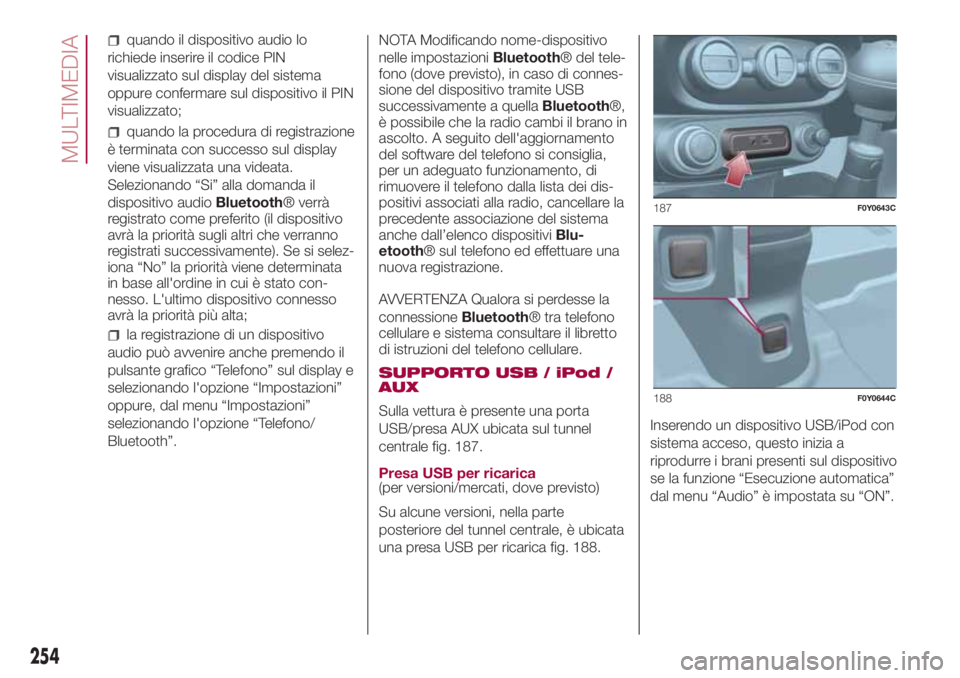

SUPPORTO Bluetooth®
Bluetooth®

quando il dispositivo audio lo
richiede inserire il codice PIN
visualizzato sul display del sistema
oppure confermare sul dispositivo il PIN
visualizzato;
quando la procedura di registrazione
è terminata con successo sul display
viene visualizzata una videata.
Selezionando “Si” alla domanda il
dispositivo audioBluetooth® verrà
registrato come preferito (il dispositivo
avrà la priorità sugli altri che verranno
registrati successivamente). Se si selez-
iona “No” la priorità viene determinata
in base all'ordine in cui è stato con-
nesso. L'ultimo dispositivo connesso
avrà la priorità più alta;
la registrazione di un dispositivo
audio può avvenire anche premendo il
pulsante grafico “Telefono” sul display e
selezionando l'opzione “Impostazioni”
oppure, dal menu “Impostazioni”
selezionando l'opzione “Telefono/
Bluetooth”.NOTA Modificando nome-dispositivo
nelle impostazioniBluetooth® del tele-
fono (dove previsto), in caso di connes-
sione del dispositivo tramite USB
successivamente a quellaBluetooth®,
è possibile che la radio cambi il brano in
ascolto. A seguito dell'aggiornamento
del software del telefono si consiglia,
per un adeguato funzionamento, di
rimuovere il telefono dalla lista dei dis-
positivi associati alla radio, cancellare la
precedente associazione del sistema
anche dall’elenco dispositiviBlu-
etooth® sul telefono ed effettuare una
nuova registrazione.
AVVERTENZA Qualora si perdesse la
connessioneBluetooth® tra telefono
cellulare e sistema consultare il libretto
di istruzioni del telefono cellulare.
SUPPORTO USB / iPod /
AUX
Sulla vettura è presente una porta
USB/presa AUX ubicata sul tunnel
centrale fig. 187.
Presa USB per ricarica
(per versioni/mercati, dove previsto)
Su alcune versioni, nella parte
posteriore del tunnel centrale, è ubicata
una presa USB per ricarica fig. 188.Inserendo un dispositivo USB/iPod con
sistema acceso, questo inizia a
riprodurre i brani presenti sul dispositivo
se la funzione “Esecuzione automatica”
dal menu “Audio” è impostata su “ON”.
187F0Y0643C
188F0Y0644C
254
MULTIMEDIA
