MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è
determinante per garantire alla vettura
una lunga vita in condizioni ottimali. Per
questo Fiat ha predisposto una serie
di controlli e di interventi di
manutenzione a cadenze chilometriche
e, dove previsto, temporali prestabilite,
come descritto nel Piano di
Manutenzione Programmata.
Prima di ciascun tagliando è comunque
sempre necessario fare attenzione a
quanto descritto sul Piano
Manutenzione Programmata (ad es.
verificare periodicamente il livello dei
liquidi, la pressione degli pneumatici,
ecc...).
Il servizio di Manutenzione
Programmata viene effettuato dalla
Rete Assistenziale Fiat a tempi
prefissati. Se durante l’effettuazione di
ciascun intervento, oltre alle operazioni
previste, si dovesse presentare la
necessità di ulteriori sostituzioni
o riparazioni, queste potranno venire
eseguite solo con il Suo esplicito
accordo. Utilizzando frequentemente la
vettura per il traino di rimorchi, ridurre
l’intervallo tra una manutenzione
programmata e l’altra.AVVERTENZA I tagliandi di
Manutenzione Programmata sono
prescritti dal Costruttore. La mancata
esecuzione degli stessi può comportare
la decadenza della garanzia. Si
consiglia di segnalare alla Rete
Assistenziale Fiat eventuali piccole
anomalie di funzionamento, senza
attendere l'esecuzione del successivo
tagliando.CONTROLLI PERIODICI
Ogni 1.000 kmoppure prima di lunghi
viaggi controllare ed eventualmente
ripristinare:
livello liquido raffreddamento motore;
livello liquido freni;
livello liquido lavacristallo;
pressione e condizione degli
pneumatici;
funzionamento impianto di
illuminazione (fari, indicatori di direzione,
emergenza, ecc.);
funzionamento impianto tergi/
lavacristallo e posizionamento/usura
spazzole tergicristallo/tergilunotto.
Ogni3.000km controllare ed
eventualmente ripristinare: livello olio
motore.Per versioni 0.9 TwinAir
Turboogni3.000km controllare ed
eventualmente ripristinare il livello
massimo olio motore.
159

UTILIZZO GRAVOSO
DELLA VETTURA
Nel caso di utilizzo della vettura in una
delle seguenti condizioni:
forze dell'ordine (oppure di vigilanza
urbana), servizio di auto pubblica (taxi);
traino di rimorchio oppure roulotte;
strade polverose;
tragitti brevi (meno di 7-8 km) e
ripetuti e con temperatura esterna sotto
zero;
motore che gira frequentemente al
minimo o guida su lunghe distanze
a bassa velocità od in caso di lunga
inattività;
è necessario effettuare le seguenti
verifiche più frequentemente di quanto
indicato nel Piano di Manutenzione
Programmata:
controllo condizioni e usura pattini
freni a disco anteriori;
controllo stato pulizia serrature
cofano motore e baule, pulizia e
lubrificazione leverismi;
controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico/
alimentazione combustibile/freni)
elementi in gomma (cuffie/manicotti/
boccole ecc.);
controllo stato di carica e livello
liquido batteria (elettrolito);
controllo visivo condizioni cinghie
comandi accessori;
controllo ed eventuale sostituzione
olio motore e filtro olio;
controllo ed eventuale sostituzione
filtro antipolline;
controllo ed eventuale sostituzione
filtro aria.
160
MANUTENZIONE E CURA

PIANO DI MANUTENZIONE PROGRAMMATA (versioni benzina)
I controlli riportati nel Piano di Manutenzione Programmata, una volta raggiunti i 120.000 km/8 anni, devono essere ripetuti
ciclicamente a ripartire dal primo intervallo, rispettando così le stesse cadenze precedentemente eseguite.
Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo condizioni/usura pneumatici
ed eventuale regolazione pressione;
controllo scadenza ricarica kit
“Fix&Go Automatic” (per versioni/
mercati, dove previsto)●●●●●●●●●●
Controllo funzionamento impianto di
illuminazione (fari, indicatori di
direzione, emergenza, vano bagagli,
abitacolo, vano portaoggetti, spie
quadro strumenti, ecc.)●●●●●●●●●●
Controllo ed eventuale ripristino livello
liquidi (raffreddamento motore, freni/
frizione idraulica, lavacristalli, batteria,
ecc.)●●●●●●●●●●
Controllo emissioni/fumosità gas di
scarico●●●●●●●●●●
Controllo, mediante presa di diagnosi,
funzionalità sistemi alimentazione/
controllo motore, emissioni e, per
versioni/mercati dove previsto,
degrado olio motore●●●●●●●●●●
161

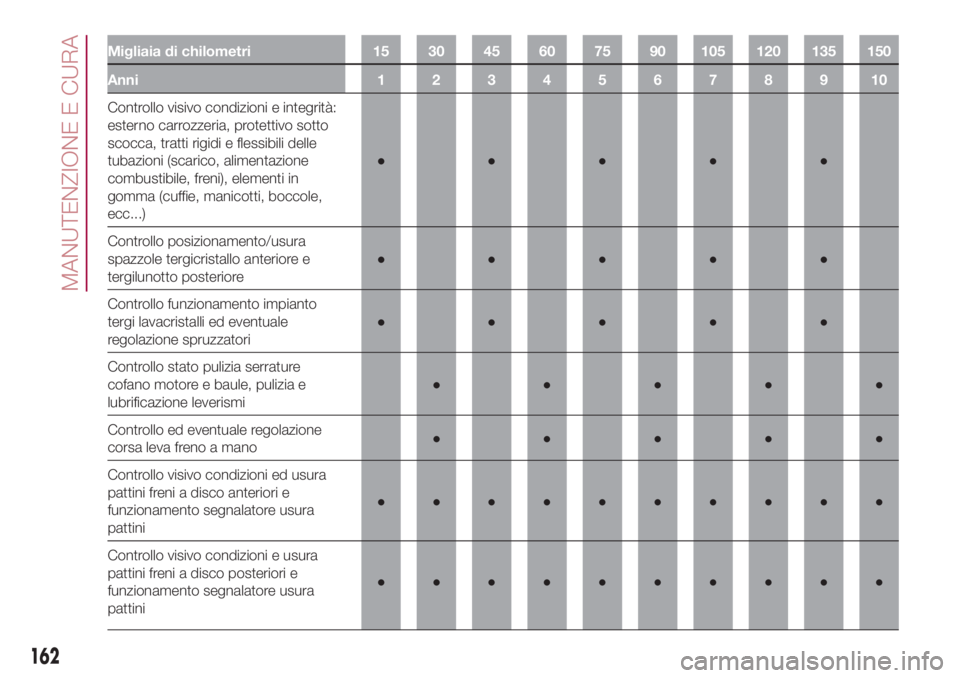

Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo visivo condizioni e integrità:
esterno carrozzeria, protettivo sotto
scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione
combustibile, freni), elementi in
gomma (cuffie, manicotti, boccole,
ecc...)●●●●●
Controllo posizionamento/usura
spazzole tergicristallo anteriore e
tergilunotto posteriore●●●●●
Controllo funzionamento impianto
tergi lavacristalli ed eventuale
regolazione spruzzatori●●●●●
Controllo stato pulizia serrature
cofano motore e baule, pulizia e
lubrificazione leverismi●●●●●
Controllo ed eventuale regolazione
corsa leva freno a mano●●●●●
Controllo visivo condizioni ed usura
pattini freni a disco anteriori e
funzionamento segnalatore usura
pattini●●●●●●●●●●
Controllo visivo condizioni e usura
pattini freni a disco posteriori e
funzionamento segnalatore usura
pattini●●●●●●●●●●
162
MANUTENZIONE E CURA

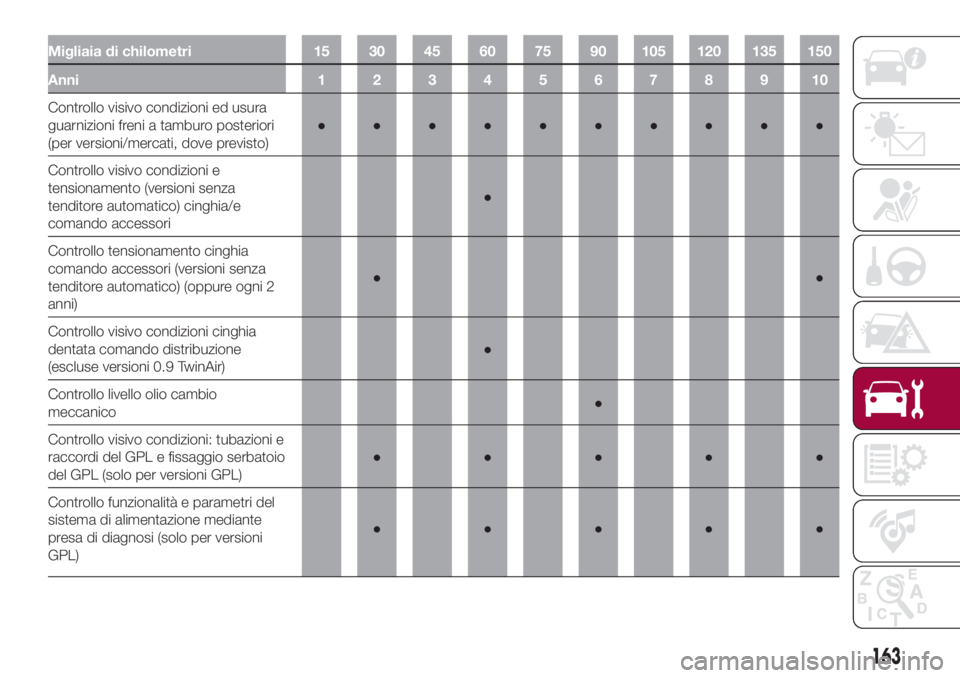

Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo visivo condizioni ed usura
guarnizioni freni a tamburo posteriori
(per versioni/mercati, dove previsto)●●●●●●●●●●
Controllo visivo condizioni e
tensionamento (versioni senza
tenditore automatico) cinghia/e
comando accessori●
Controllo tensionamento cinghia
comando accessori (versioni senza
tenditore automatico) (oppure ogni 2
anni)●●
Controllo visivo condizioni cinghia
dentata comando distribuzione
(escluse versioni 0.9 TwinAir)●
Controllo livello olio cambio
meccanico●
Controllo visivo condizioni: tubazioni e
raccordi del GPL e fissaggio serbatoio
del GPL (solo per versioni GPL)●●●●●
Controllo funzionalità e parametri del
sistema di alimentazione mediante
presa di diagnosi (solo per versioni
GPL)●●●●●
163

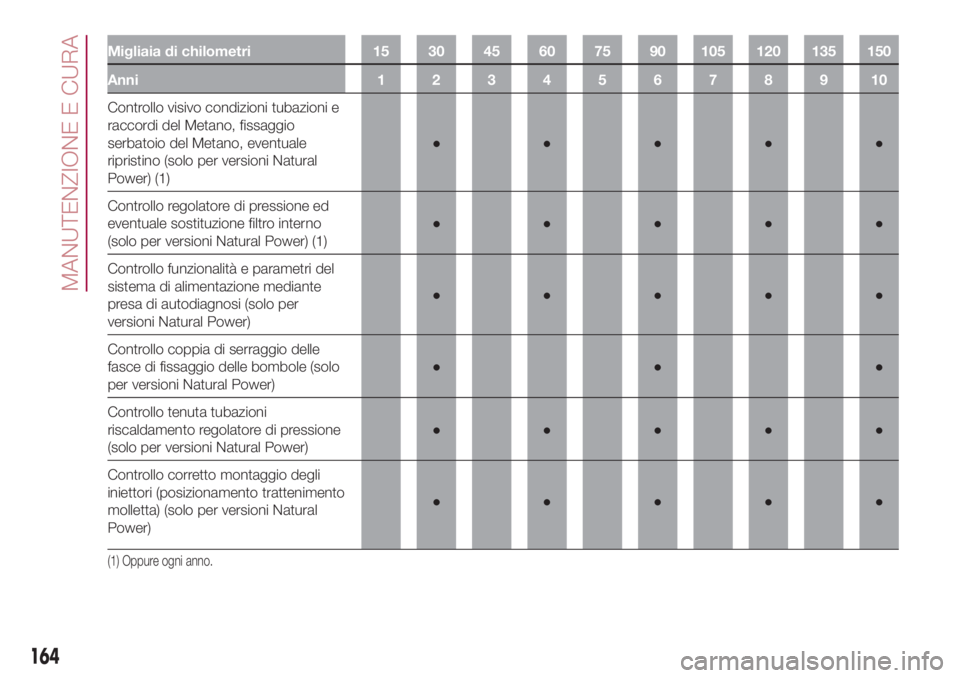

Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo visivo condizioni tubazioni e
raccordi del Metano, fissaggio
serbatoio del Metano, eventuale
ripristino (solo per versioni Natural
Power) (1)●●●●●
Controllo regolatore di pressione ed
eventuale sostituzione filtro interno
(solo per versioni Natural Power) (1)●●●●●
Controllo funzionalità e parametri del
sistema di alimentazione mediante
presa di autodiagnosi (solo per
versioni Natural Power)●●●●●
Controllo coppia di serraggio delle
fasce di fissaggio delle bombole (solo
per versioni Natural Power)●●●
Controllo tenuta tubazioni
riscaldamento regolatore di pressione
(solo per versioni Natural Power)●●●●●
Controllo corretto montaggio degli
iniettori (posizionamento trattenimento
molletta) (solo per versioni Natural
Power)●●●●●
(1) Oppure ogni anno.
164
MANUTENZIONE E CURA

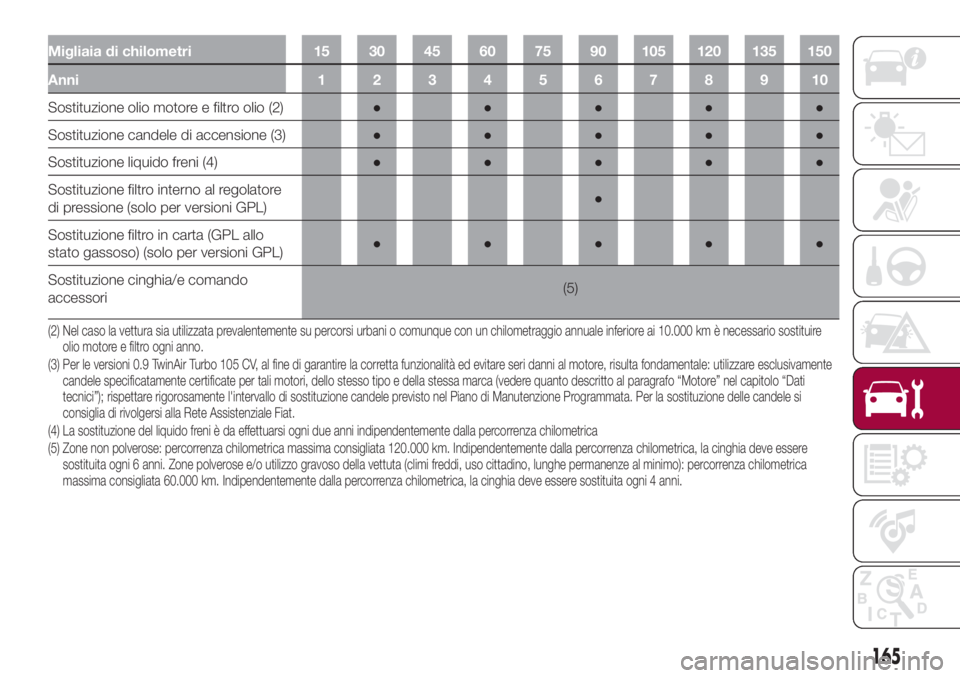

Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Sostituzione olio motore e filtro olio (2)●●●●●
Sostituzione candele di accensione (3)●●●●●
Sostituzione liquido freni (4)●●●●●
Sostituzione filtro interno al regolatore
di pressione (solo per versioni GPL)●
Sostituzione filtro in carta (GPL allo
stato gassoso) (solo per versioni GPL)●●●●●
Sostituzione cinghia/e comando
accessori(5)
(2) Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani o comunque con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire
olio motore e filtro ogni anno.
(3) Per le versioni 0.9 TwinAir Turbo 105 CV, al fine di garantire la corretta funzionalità ed evitare seri danni al motore, risulta fondamentale: utilizzare esclusivamente
candele specificatamente certificate per tali motori, dello stesso tipo e della stessa marca (vedere quanto descritto al paragrafo “Motore” nel capitolo “Dati
tecnici”); rispettare rigorosamente l'intervallo di sostituzione candele previsto nel Piano di Manutenzione Programmata. Per la sostituzione delle candele si
consiglia di rivolgersi alla Rete Assistenziale Fiat.
(4) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica
(5) Zone non polverose: percorrenza chilometrica massima consigliata 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere
sostituita ogni 6 anni. Zone polverose e/o utilizzo gravoso della vettuta (climi freddi, uso cittadino, lunghe permanenze al minimo): percorrenza chilometrica
massima consigliata 60.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 4 anni.
165

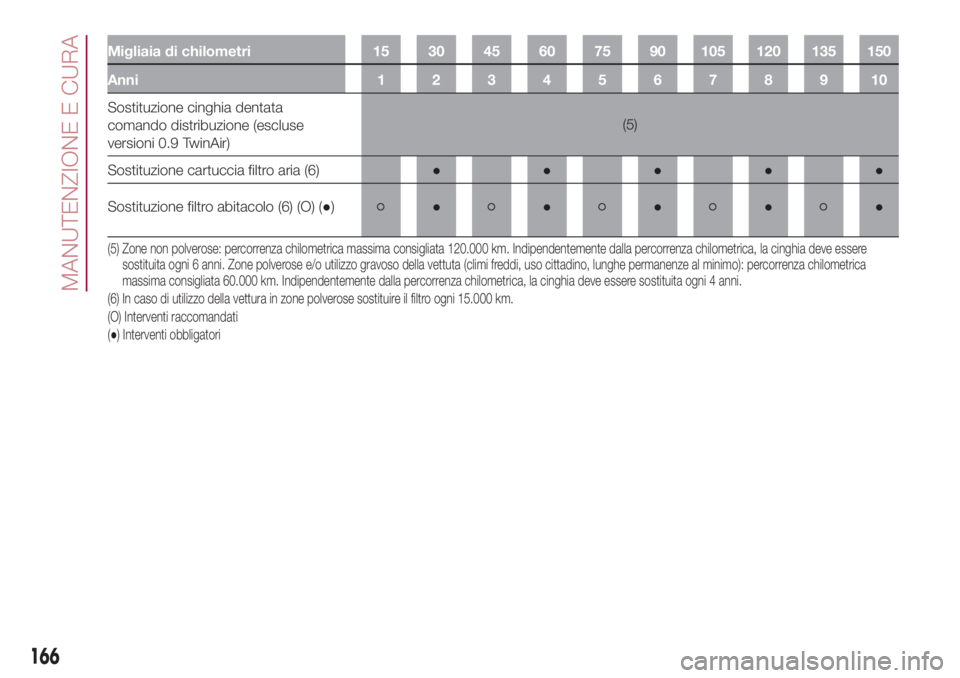

Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Sostituzione cinghia dentata
comando distribuzione (escluse
versioni 0.9 TwinAir)(5)
Sostituzione cartuccia filtro aria (6)●●●●●
Sostituzione filtro abitacolo (6) (O) (●)
●●●●●
(5) Zone non polverose: percorrenza chilometrica massima consigliata 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere
sostituita ogni 6 anni. Zone polverose e/o utilizzo gravoso della vettuta (climi freddi, uso cittadino, lunghe permanenze al minimo): percorrenza chilometrica
massima consigliata 60.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 4 anni.
(6) In caso di utilizzo della vettura in zone polverose sostituire il filtro ogni 15.000 km.
(O) Interventi raccomandati
(●) Interventi obbligatori
166
