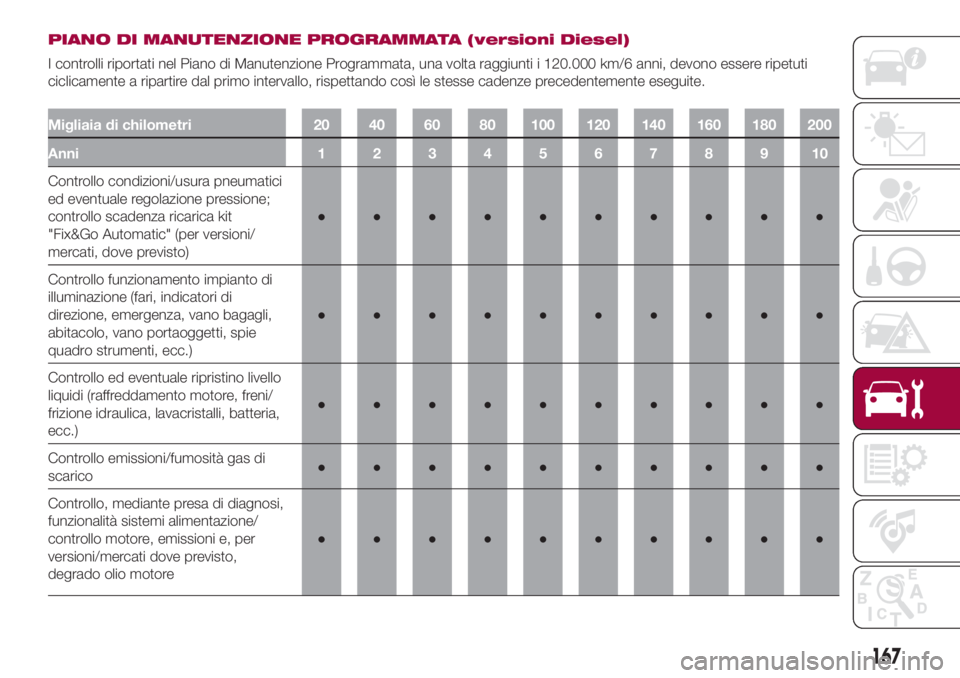

PIANO DI MANUTENZIONE PROGRAMMATA (versioni Diesel)
I controlli riportati nel Piano di Manutenzione Programmata, una volta raggiunti i 120.000 km/6 anni, devono essere ripetuti
ciclicamente a ripartire dal primo intervallo, rispettando così le stesse cadenze precedentemente eseguite.
Migliaia di chilometri 20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo condizioni/usura pneumatici
ed eventuale regolazione pressione;
controllo scadenza ricarica kit
"Fix&Go Automatic" (per versioni/
mercati, dove previsto)●●●●●●●●●●
Controllo funzionamento impianto di
illuminazione (fari, indicatori di
direzione, emergenza, vano bagagli,
abitacolo, vano portaoggetti, spie
quadro strumenti, ecc.)●●●●●●●●●●
Controllo ed eventuale ripristino livello
liquidi (raffreddamento motore, freni/
frizione idraulica, lavacristalli, batteria,
ecc.)●●●●●●●●●●
Controllo emissioni/fumosità gas di
scarico●●●●●●●●●●
Controllo, mediante presa di diagnosi,
funzionalità sistemi alimentazione/
controllo motore, emissioni e, per
versioni/mercati dove previsto,
degrado olio motore●●●●●●●●●●
167

Migliaia di chilometri 20 40 60 80 100 120 140 160 180 200
Anni12345678910

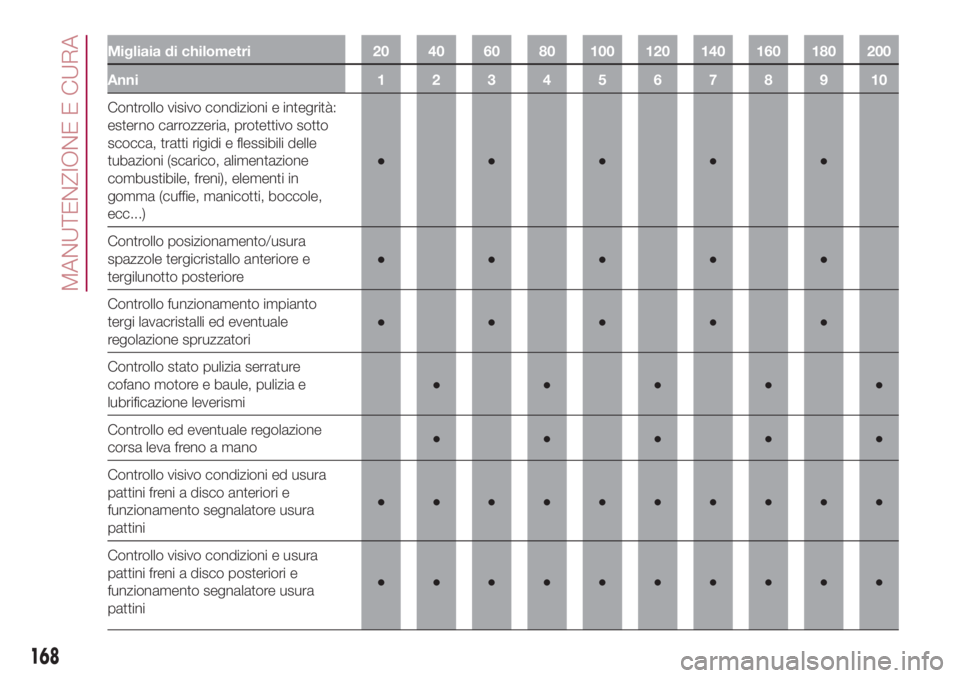

Controllo visivo condizioni e integrità:
esterno carrozzeria, protettivo sotto
scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione
combustibile, freni), elementi in
gomma (cuffie, manicotti, boccole,
ecc...)●●●●●
Controllo posizionamento/usura
spazzole tergicristallo anteriore e
tergilunotto posteriore●●●●●
Controllo funzionamento impianto
tergi lavacristalli ed eventuale
regolazione spruzzatori●●●●●
Controllo stato pulizia serrature
cofano motore e baule, pulizia e
lubrificazione leverismi●●●●●
Controllo ed eventuale regolazione
corsa leva freno a mano●●●●●
Controllo visivo condizioni ed usura
pattini freni a disco anteriori e
funzionamento segnalatore usura
pattini●●●●●●●●●●
Controllo visivo condizioni e usura
pattini freni a disco posteriori e
funzionamento segnalatore usura
pattini●●●●●●●●●●
168
MANUTENZIONE E CURA

Migliaia di chilometri 20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo visivo condizioni ed usura
guarnizioni freni a tamburo posteriori
(per versioni/mercati, dove previsto)●●●●●●●●●●

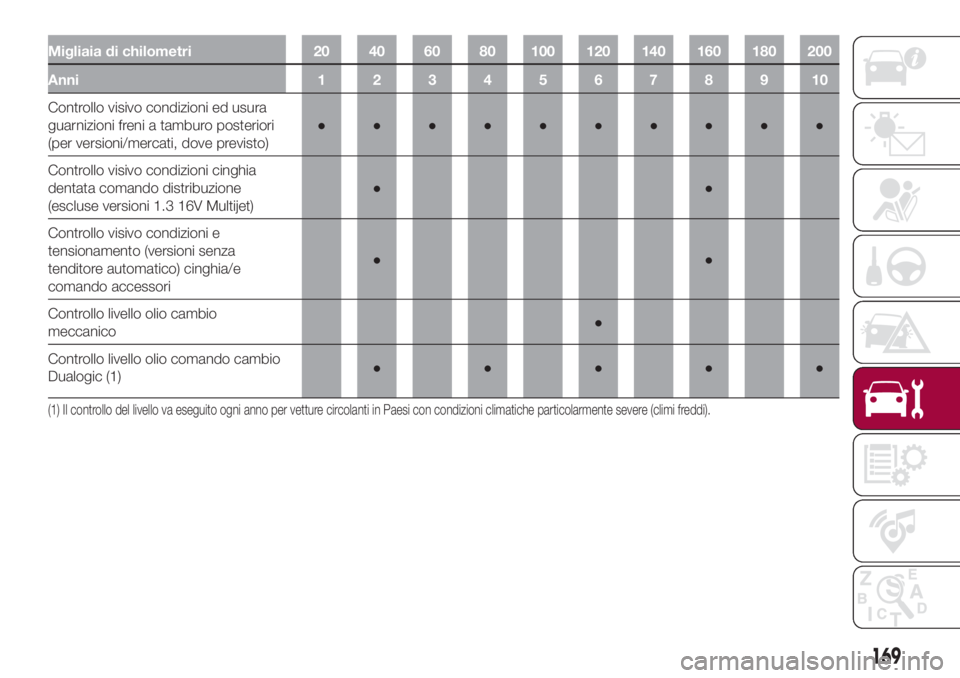

Controllo visivo condizioni cinghia
dentata comando distribuzione
(escluse versioni 1.3 16V Multijet)●●
Controllo visivo condizioni e
tensionamento (versioni senza
tenditore automatico) cinghia/e
comando accessori●●
Controllo livello olio cambio
meccanico●
Controllo livello olio comando cambio
Dualogic (1)●●●●●
(1) Il controllo del livello va eseguito ogni anno per vetture circolanti in Paesi con condizioni climatiche particolarmente severe (climi freddi).
169

Migliaia di chilometri 20 40 60 80 100 120 140 160 180 200
Anni12345678910

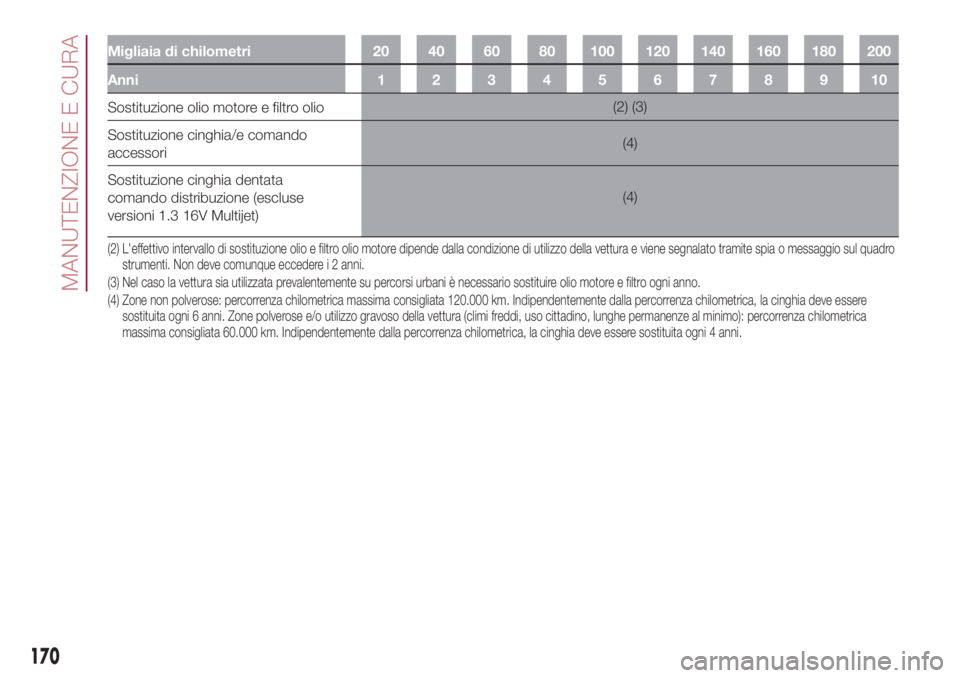

Sostituzione olio motore e filtro olio(2) (3)
Sostituzione cinghia/e comando
accessori(4)
Sostituzione cinghia dentata
comando distribuzione (escluse
versioni 1.3 16V Multijet)(4)
(2) L'effettivo intervallo di sostituzione olio e filtro olio motore dipende dalla condizione di utilizzo della vettura e viene segnalato tramite spia o messaggio sul quadro
strumenti. Non deve comunque eccedere i 2 anni.
(3) Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro ogni anno.
(4) Zone non polverose: percorrenza chilometrica massima consigliata 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere
sostituita ogni 6 anni. Zone polverose e/o utilizzo gravoso della vettura (climi freddi, uso cittadino, lunghe permanenze al minimo): percorrenza chilometrica
massima consigliata 60.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 4 anni.
170
MANUTENZIONE E CURA

Migliaia di chilometri 20 40 60 80 100 120 140 160 180 200
Anni12345678910

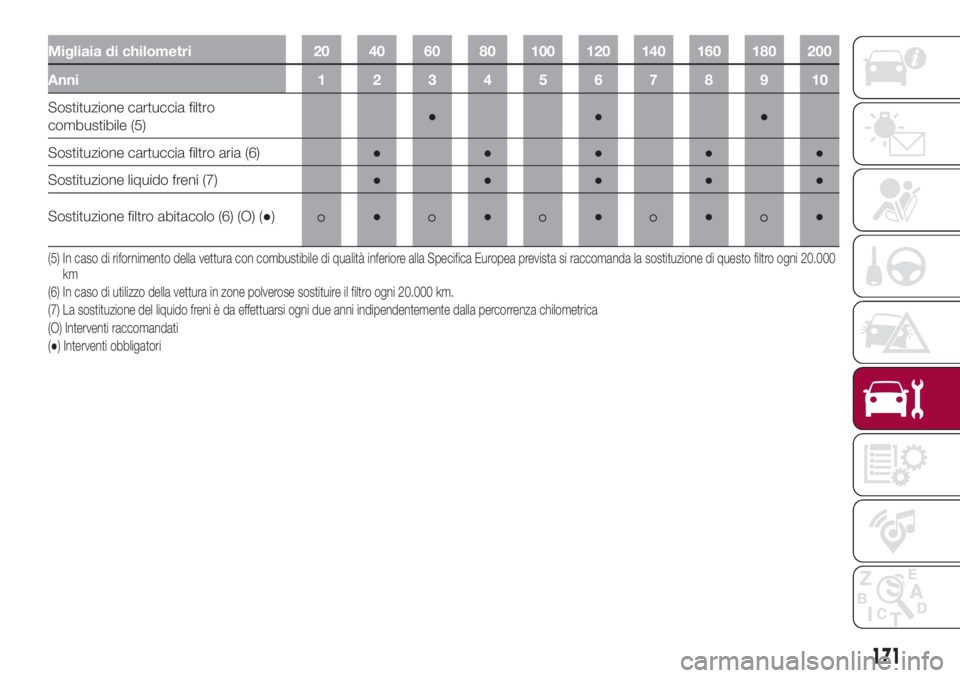

Sostituzione cartuccia filtro
combustibile (5)●●●
Sostituzione cartuccia filtro aria (6)●●●●●
Sostituzione liquido freni (7)●●●●●
Sostituzione filtro abitacolo (6) (O) (●)
●●●●●
(5) In caso di rifornimento della vettura con combustibile di qualità inferiore alla Specifica Europea prevista si raccomanda la sostituzione di questo filtro ogni 20.000
km
(6) In caso di utilizzo della vettura in zone polverose sostituire il filtro ogni 20.000 km.
(7) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica
(O) Interventi raccomandati
(●) Interventi obbligatori
171

VANO MOTORE.
VERIFICA DEI LIVELLI
149) 150) 151)69)

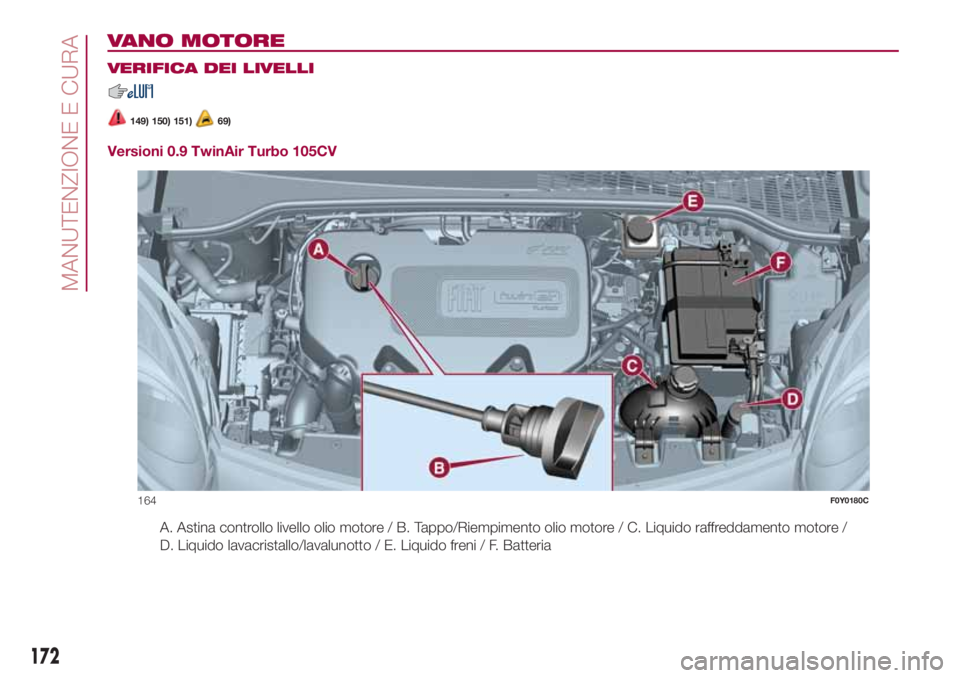

Versioni 0.9 TwinAir Turbo 105CV
A. Astina controllo livello olio motore / B. Tappo/Riempimento olio motore / C. Liquido raffreddamento motore /
D. Liquido lavacristallo/lavalunotto / E. Liquido freni / F. Batteria
164F0Y0180C
172
MANUTENZIONE E CURA

Versioni 1.4 16V 95CV
A. Astina controllo livello olio motore / B. Tappo/Riempimento olio motore / C. Liquido raffreddamento motore /
D. Liquido lavacristallo/lavalunotto / E. Liquido freni / F. Batteria
165F0Y0181C
173

Versioni 1.4 16V 120CV
A. Astina controllo livello olio motore / B. Tappo/Riempimento olio motore / C. Liquido raffreddamento motore /
D. Liquido lavacristallo/lavalunotto / E. Liquido freni / F. Batteria
166F0Y0399C
174
MANUTENZIONE E CURA
