2018 FIAT 500 Instrukcja obsługi (in Polish)

167
SILNIK
DANE OGÓLNE0.9 TwinAir 65 KM0.9 TwinAir 85 KM0.9 TwinAir 105 KM
Kod silnika 312A4000 312A2000 199B6000
Cykl Otto Otto Otto
Liczba i układ cylindrów 2 w rzędzie 2 w rzędzie 2 w rzędzie
Średnica i skok tłoków (mm) 83,5 x 88 80,5 x 86,0 80,5 x 86,0
Całkowita pojemność skokowa (cm3
) 964 875 875
Stopień sprężania 11,1 : 1 10 ± 02 : 1 10 ± 02 : 1
Moc maksymalna (CEE) (kW) 48 62,5 77 (*) 72 (**)
Moc maksymalna (CEE) (KM) 65 85 105 (*) 98 (**)
odnośna prędkość obrotowa (obr./min) 6250 5500 5500 (*) 5500 (**)
Maksymalny moment obrotowy (CEE) (Nm) 88 145 145 (*) 120 (**)
Maksymalny moment obrotowy (CEE) (kgm) 8,9 14,8 14,8 (*) 12,2 (**)
odnośna prędkość obrotowa (obr./min) 3500 1900 2000 (*) 1750 (**)
Świece zapłonowe NGK LKR7DI-12 NGK LKR9EI-8 NGK ILKR9G8
Paliwo
Benzyna zielona bezołowiowa 95 R.O.N.
(Norma EN228)Benzyna zielona bezołowiowa 95 R.O.N.
(Norma EN228)
(*) Tryb SPORT
(**) Tryb NORMAL

DANE TECHNICZNE
168

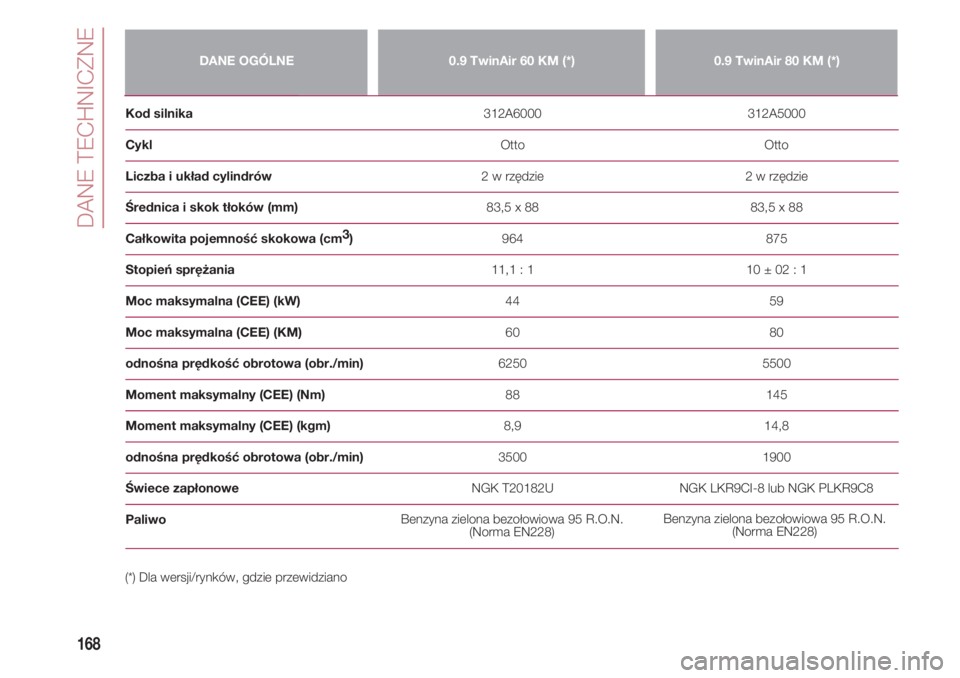

DANE OGÓLNE0.9 TwinAir 60 KM (*)0.9 TwinAir 80 KM (*)
Kod silnika 312A6000 312A5000
Cykl Otto Otto
Liczba i układ cylindrów 2 w rzędzie 2 w rzędzie
Średnica i skok tłoków (mm) 83,5 x 88 83,5 x 88
Całkowita pojemność skokowa (cm3
) 964 875
Stopień sprężania 11,1 : 1 10 ± 02 : 1
Moc maksymalna (CEE) (kW) 44 59
Moc maksymalna (CEE) (KM) 60 80
odnośna prędkość obrotowa (obr./min) 6250 5500
Moment maksymalny (CEE) (Nm) 88 145
Moment maksymalny (CEE) (kgm) 8,9 14,8
odnośna prędkość obrotowa (obr./min) 3500 1900
Świece zapłonowe NGK T20182U NGK LKR9CI-8 lub NGK PLKR9C8
Paliwo
Benzyna zielona bezołowiowa 95 R.O.N.
(Norma EN228)Benzyna zielona bezołowiowa 95 R.O.N.
(Norma EN228)
(*) Dla wersji/rynków, gdzie przewidziano

169

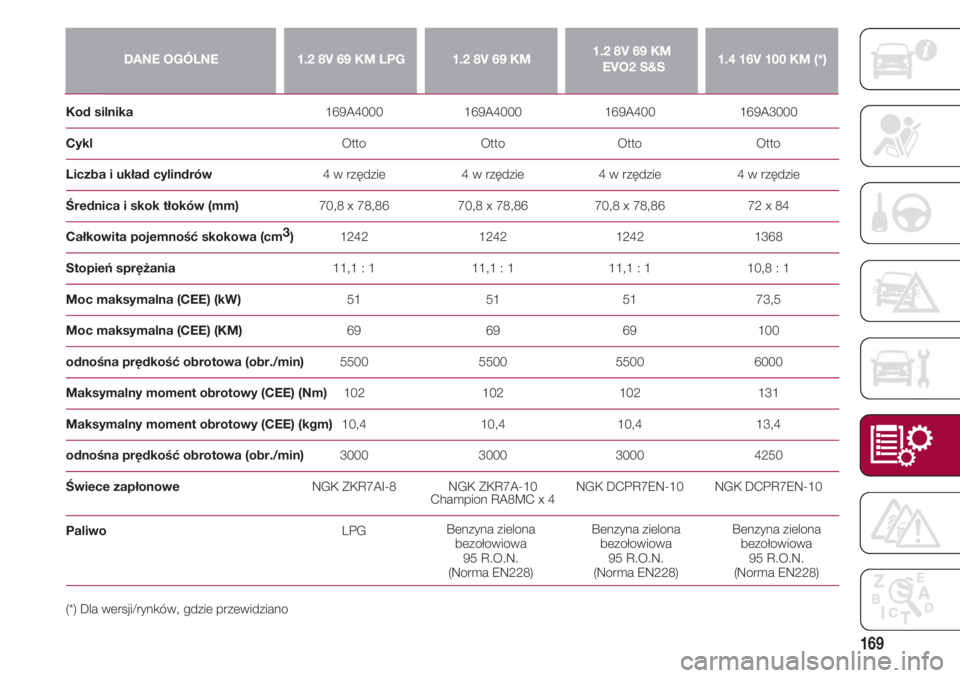

DANE OGÓLNE1.2 8V 69 KM LPG1.2 8V 69 KM1.2 8V 69 KM
EVO2 S&S 1.4 16V 100 KM (*)
Kod silnika 169A4000 169A4000 169A400 169A3000
Cykl Otto Otto Otto Otto
Liczba i układ cylindrów 4 w rzędzie 4 w rzędzie 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 70,8 x 78,86 70,8 x 78,86 70,8 x 78,86 72 x 84
Całkowita pojemność skokowa (cm3
) 1242 1242 1242 1368
Stopień sprężania 11,1 : 1 11,1 : 1 11,1 : 1 10,8 : 1
Moc maksymalna (CEE) (kW) 51 51 51 73,5
Moc maksymalna (CEE) (KM) 69 69 69 100
odnośna prędkość obrotowa (obr./min) 5500 5500 5500 6000
Maksymalny moment obrotowy (CEE) (Nm) 102 102 102 131
Maksymalny moment obrotowy (CEE) (kgm) 10,4 10,4 10,4 13,4
odnośna prędkość obrotowa (obr./min) 3000 3000 3000 4250
Świece zapłonowe NGK ZKR7AI-8 NGK ZKR7A-10 NGK DCPR7EN-10 NGK DCPR7EN-10
Champion RA8MC x 4
Paliwo LPG
Benzyna zielona
bezołowiowa
95 R.O.N.
(Norma EN228)Benzyna zielona
bezołowiowa
95 R.O.N.
(Norma EN228)Benzyna zielona
bezołowiowa
95 R.O.N.
(Norma EN228)
(*) Dla wersji/rynków, gdzie przewidziano

DANE TECHNICZNE
170

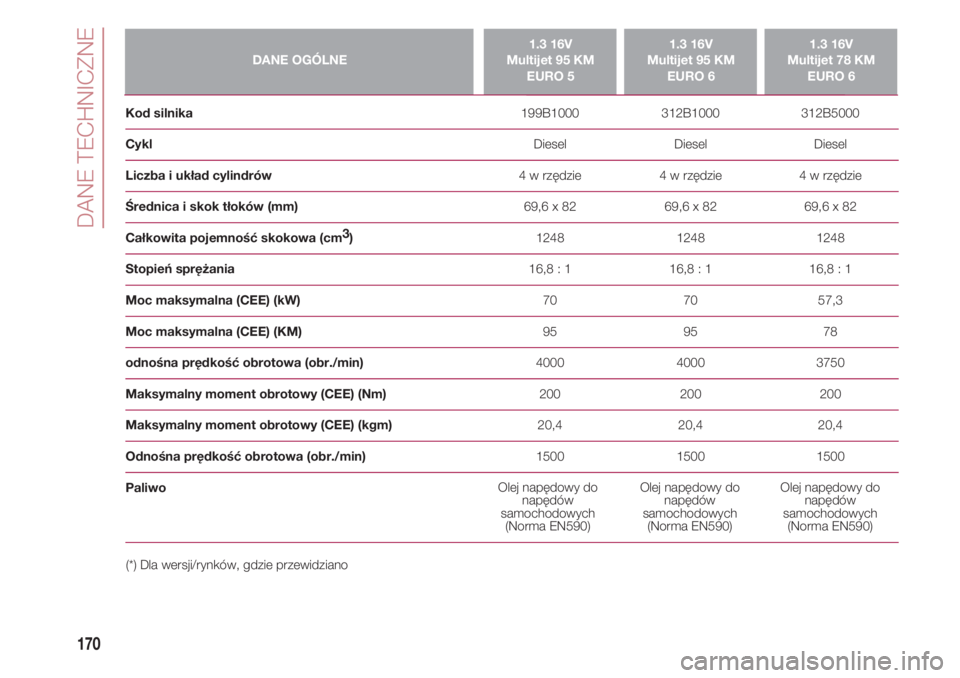

DANE OGÓLNE1.3 16V
Multijet 95 KM
EURO 51.3 16V
Multijet 95 KM
EURO 61.3 16V
Multijet 78 KM
EURO 6
Kod silnika 199B1000 312B1000 312B5000
Cykl Diesel Diesel Diesel
Liczba i układ cylindrów 4 w rzędzie 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 69,6 x 82 69,6 x 82 69,6 x 82
Całkowita pojemność skokowa (cm3
) 1248 1248 1248
Stopień sprężania 16,8 : 1 16,8 : 1 16,8 : 1
Moc maksymalna (CEE) (kW) 70 70 57,3
Moc maksymalna (CEE) (KM) 95 95 78
odnośna prędkość obrotowa (obr./min) 4000 4000 3750
Maksymalny moment obrotowy (CEE) (Nm) 200 200 200
Maksymalny moment obrotowy (CEE) (kgm) 20,4 20,4 20,4
Odnośna prędkość obrotowa (obr./min) 1500 1500 1500
Paliwo
Olej napędowy do
napędów
samochodowych
(Norma EN590)Olej napędowy do
napędów
samochodowych
(Norma EN590)Olej napędowy do
napędów
samochodowych
(Norma EN590)
(*) Dla wersji/rynków, gdzie przewidziano

171
0.9 TwinAir
3571 720 2300 551 1488  1413
1627 1407 60 KM* - 65 KM 1414  1048
0.9 TwinAir
3571 720 2300 551 1488  1413
1627 1407
80 KM* - 85 KM - 105 KM 1414  1048
1.2 8V 69 KM 3571 720 2300 551 1488  1413 1627 1407
1.4 16V 100 KM
*
3571 720 2300 551 1488  1413
1627 1408 1414
1.3 Multijet
3571 720 2300 551 1488
 1413 1627 140778 KM - 95 KM
Wersja Sport 3612 734 2300 578 1490
 1413
1627 1407 1414  1048
WersjeABCDEFGI
W zależności od wymiaru obręczy możliwe są niewielkie zmiany wymiaru.  Z oponami 195/45 R16*Dla wersji/rynków, gdzie przewidziano
151DVDF0S0205c

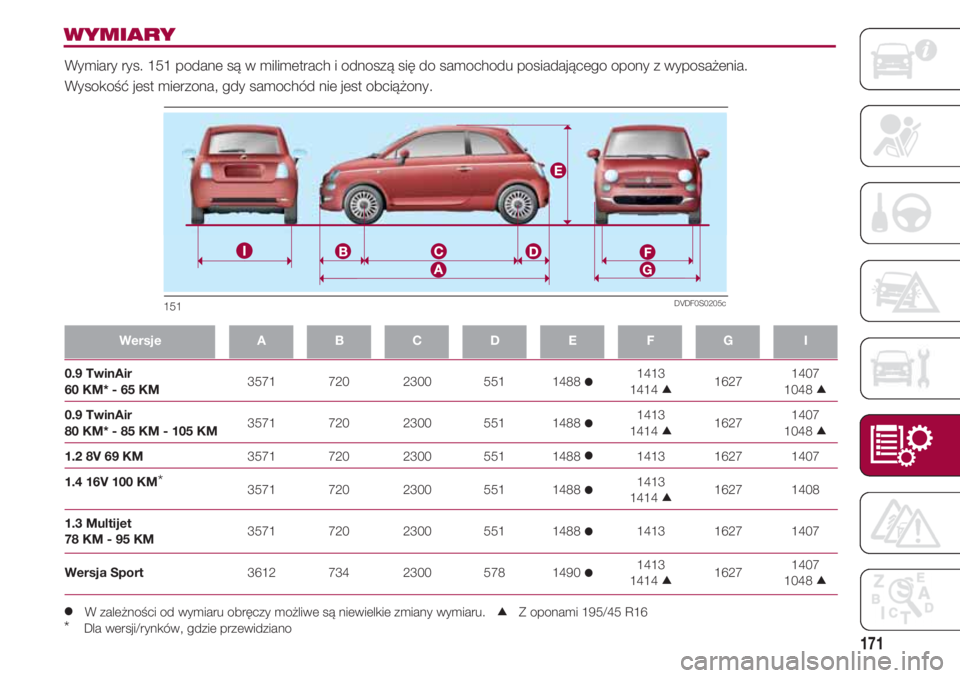

WYMIARY
Wymiary rys. 151 podane są w milimetrach i odnoszą się do samochodu posiadającego opony z wyposażenia.
Wysokość jest mierzona, gdy samochód nie jest obciążony.

DANE TECHNICZNE
172

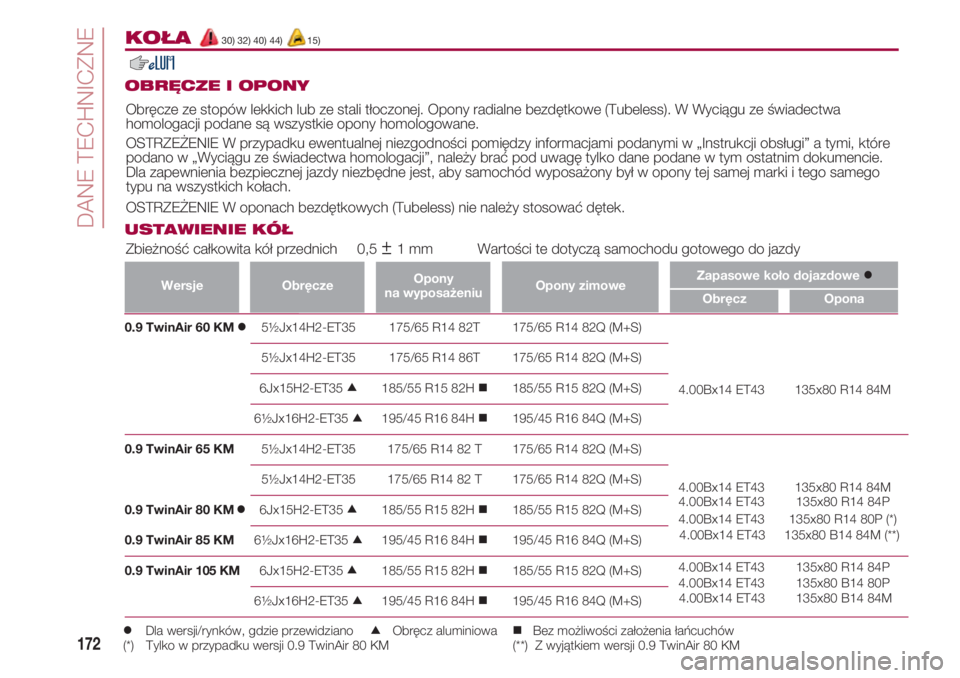

0.9 TwinAir 60 KM 5½Jx14H2-ET35 175/65 R14 82T 175/65 R14 82Q (M+S)
5½Jx14H2-ET35 175/65 R14 86T 175/65 R14 82Q (M+S)
4.00Bx14 ET43 135x80 R14 84M
6Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S)
6½Jx16H2-ET35  195/45 R16 84H  195/45 R16 84Q (M+S)
0.9 TwinAir 65 KM 5½Jx14H2-ET35 175/65 R14 82 T 175/65 R14 82Q (M+S)
5½Jx14H2-ET35 175/65 R14 82 T 175/65 R14 82Q (M+S)
4.00Bx14 ET43 135x80 R14 84M
0.9 TwinAir 80 KM 6Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84P
0.9 TwinAir 85 KM 6½Jx16H2-ET35  195/45 R16 84H  195/45 R16 84Q (M+S) 4.00Bx14 ET43 135x80 R14 80P (*)
0.9 TwinAir105 KM 6Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84P
6½Jx16H2-ET35  195/45 R16 84H  195/45 R16 84Q (M+S) 4.00Bx14 ET43 135x80 B14 80P
WersjeObręczeOpony
na wyposażeniuOpony zimoweZapasowe koło dojazdowe
KOŁA 30) 32) 40) 44) 15)
ObręczOpona
4.00Bx14 ET43 135x80 B14 84M4.00Bx14 ET43 135x80 B14 84M (**)
Dla wersji/rynków, gdzie przewidziano  Obręcz aluminiowa  Bez możliwości założenia łańcuchów
(*) Tylko w przypadku wersji 0.9 TwinAir 80 KM (**) Z wyjątkiem wersji 0.9 TwinAir 80 KM
OBRĘCZE I OPONY
Obręcze ze stopów lekkich lub ze stali tłoczonej. Opony radialne bezdętkowe (Tubeless). W Wyciągu ze świadectwa
homologacji podane są wszystkie opony homologowane.
OSTRZEŻENIE W przypadku ewentualnej niezgodności pomiędzy informacjami podanymi w „Instrukcji obsługi” a tymi, które
podano w „Wyciągu ze świadectwa homologacji”, należy brać pod uwagę tylko dane podane w tym ostatnim dokumencie.
Dla zapewnienia bezpiecznej jazdy niezbędne jest, aby samochód wyposażony był w opony tej samej marki i tego samego
typu na wszystkich kołach.
OSTRZEŻENIE W oponach bezdętkowych (Tubeless) nie należy stosować dętek.
USTAWIENIE KÓŁ
Zbieżność całkowita kół przednich 0,5 ± 1 mm Wartości te dotyczą samochodu gotowego do jazdy

173

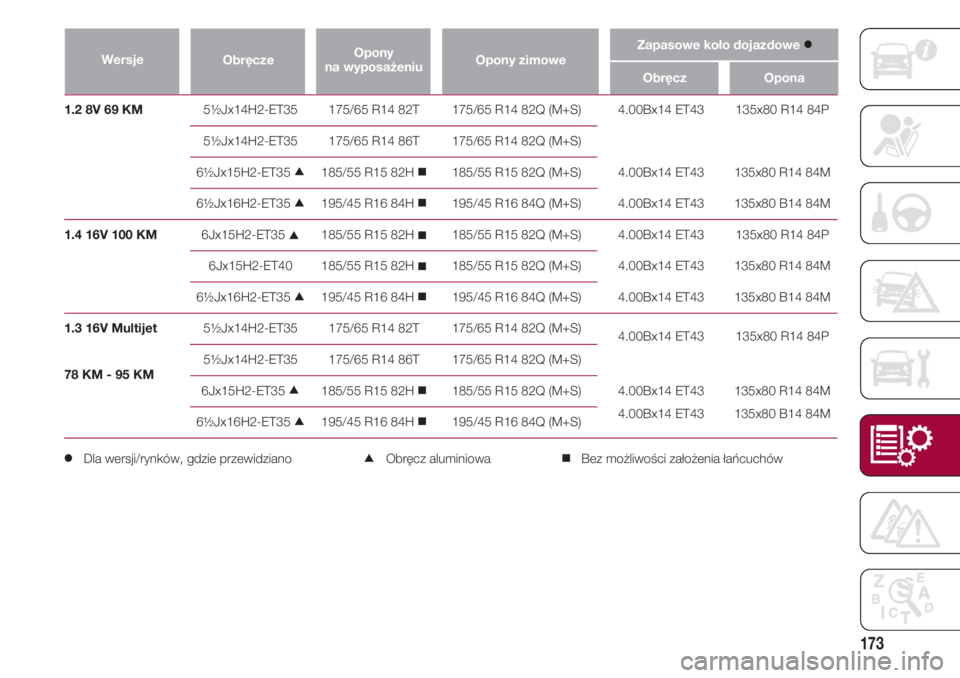

1.2 8V 69 KM 5½Jx14H2-ET35 175/65 R14 82T 175/65 R14 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84P
5½Jx14H2-ET35 175/65 R14 86T 175/65 R14 82Q (M+S)
6½Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84M

6½Jx16H2-ET35  195/45 R16 84H  195/45 R16 84Q (M+S) 4.00Bx14 ET43 135x80 B14 84M
1.4 16V 100 KM 6Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84P
6Jx15H2-ET40 185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84M

6½Jx16H2-ET35  195/45 R16 84H  195/45 R16 84Q (M+S) 4.00Bx14 ET43 135x80 B14 84M
1.3 16V Multijet 5½Jx14H2-ET35 175/65 R14 82T 175/65 R14 82Q (M+S)
4.00Bx14 ET43 135x80 R14 84P
5½Jx14H2-ET35 175/65 R14 86T 175/65 R14 82Q (M+S) 78 KM - 95 KM
6Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84M
6½Jx16H2-ET35  195/45 R16 84H

 195/45 R16 84Q (M+S) 4.00Bx14 ET43 135x80 B14 84M
Dla wersji/rynków, gdzie przewidziano  Obręcz aluminiowa  Bez możliwości założenia łańcuchów
WersjeOpony
na wyposażeniuOpony zimoweZapasowe koło dojazdowe
ObręczOpona
Obręcze

DANE TECHNICZNE
174

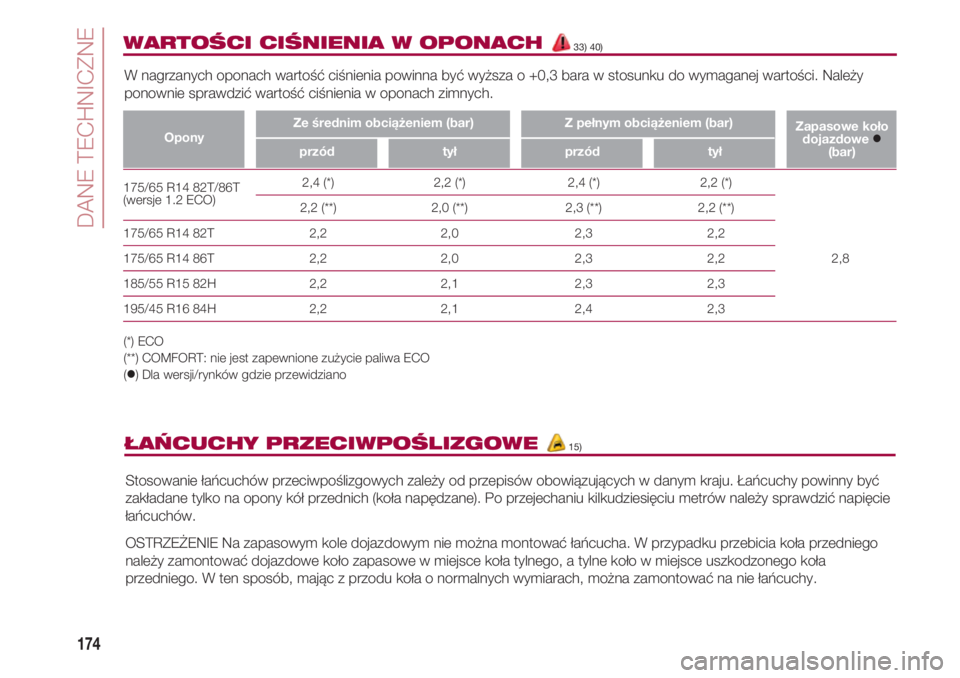

175/65 R14 82T/86T 2,4 (*) 2,2 (*) 2,4 (*)
2,2 (*)(wersje 1.2 ECO)
2,2 (**) 2,0 (**) 2,3 (**) 2,2 (**)
175/65 R14 82T 2,2 2,0 2,3
2,2
175/65 R14 86T 2,2 2,0 2,3 2,2 2,8
185/55 R15 82H 2,2 2,1 2,3 2,3
195/45 R16 84H 2,2 2,1 2,4 2,3
Opony Ze średnim obciążeniem (bar)
tyłprzód
Z pełnym obciążeniem (bar)
tyłprzód
Zapasowe koło
dojazdowe (bar)
(*) ECO
(**) COMFORT: nie jest zapewnione zużycie paliwa ECO
(
) Dla wersji/rynków gdzie przewidziano
WARTOŚCI CIŚNIENIA W OPONACH 33) 40)
W nagrzanych oponach wartość ciśnienia powinna być wyższa o +0,3 bara w stosunku do wymaganej wartości. Należy
ponownie sprawdzić wartość ciśnienia w oponach zimnych.
ŁAŃCUCHY PRZECIWPOŚLIZGOWE 15)
Stosowanie łańcuchów przeciwpoślizgowych zależy od przepisów obowiązujących w danym kraju. Łańcuchy powinny być
zakładane tylko na opony kół przednich (koła napędzane). Po przejechaniu kilkudziesięciu metrów należy sprawdzić napięcie
łańcuchów.
OSTRZEŻENIE Na zapasowym kole dojazdowym nie można montować łańcucha. W przypadku przebicia koła przedniego
należy zamontować dojazdowe koło zapasowe w miejsce koła tylnego, a tylne koło w miejsce uszkodzonego koła
przedniego. W ten sposób, mając z przodu koła o normalnych wymiarach, można zamontować na nie łańcuchy.
