143
❒ zdjąć pokrywę B, przesuwając ją do
góry na prowadnicach bocznych,
jak pokazano na rysunku.
❒ po wymianie bezpiecznika
zamontować pokrywę na miejsce,
upewniając się o prawidłowym
zablokowaniu jej.
Wersje LPG
Komponenty układu LPG
zabezpieczone są specyficznymi
bezpiecznikami.
W celu dokonania ich wymiany należy
zwrócić się do ASO marki Fiat.
Numery określające element
elektryczny odpowiadający każdemu
bezpiecznikowi widoczne są na
pokrywie rys. 131.
BezpiecznikAmperOpis
F02 20 System Hi-Fi
F08 30 Elektrowentylator klimatyzacji
F09 30 Spryskiwacze reflektorów
F10 10 Sygnalizatory akustyczne
F14 15 Światła drogowe
F15 20 Silnik elektrycznie otwieranego dachu
F16 7,5 Zasilanie (+ kluczyka) centralka skrzyni biegów
Dualogic
F20 30 Ogrzewana szyba tylna
F30 15 Przednie światła przeciwmgłowe
F84 10 Centralka skrzyni biegów Dualogic
F85 20 Przednie gniazdko prądowe
(z lub bez zapalniczki)
131DVDF0S0202c

W RAZIE AWARII
144

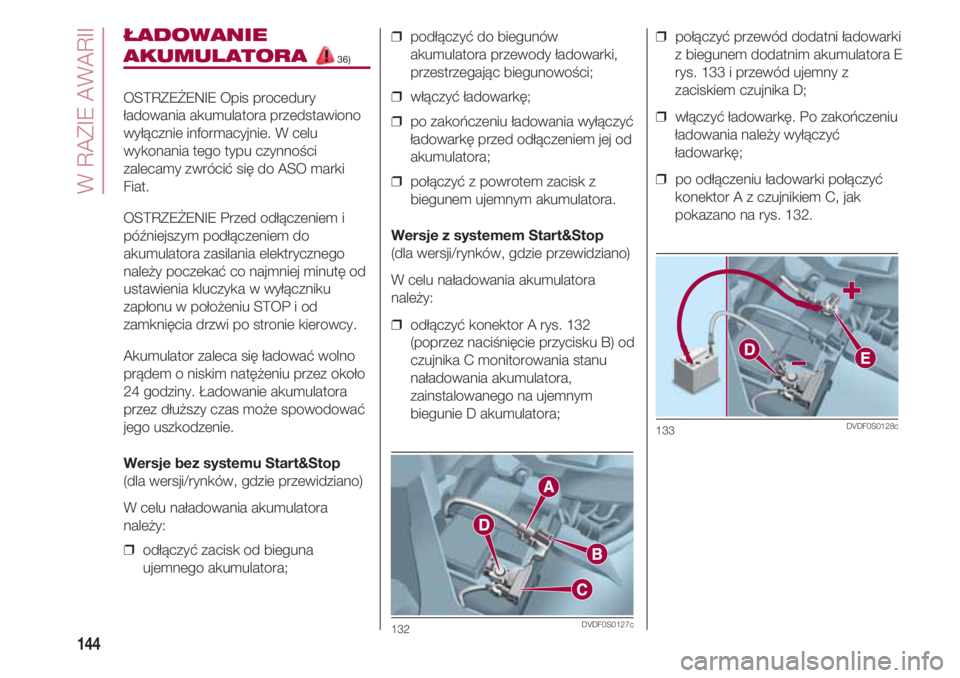

ŁADOWANIE
AKUMULATORA 36)
OSTRZEŻENIE Opis procedury
ładowania akumulatora przedstawiono
wyłącznie informacyjnie. W celu
wykonania tego typu czynności
zalecamy zwrócić się do ASO marki
Fiat.
OSTRZEŻENIE Przed odłączeniem i
późniejszym podłączeniem do
akumulatora zasilania elektrycznego
należy poczekać co najmniej minutę od
ustawienia kluczyka w wyłączniku
zapłonu w położeniu STOP i od
zamknięcia drzwi po stronie kierowcy.
Akumulator zaleca się ładować wolno
prądem o niskim natężeniu przez około
24 godziny. Ładowanie akumulatora
przez dłuższy czas może spowodować
jego uszkodzenie.
Wersje bez systemu Start&Stop
(dla wersji/rynków, gdzie przewidziano)
W celu naładowania akumulatora
należy:
❒ odłączyć zacisk od bieguna
ujemnego akumulatora;
❒ podłączyć do biegunów
akumulatora przewody ładowarki,
przestrzegając biegunowości;
❒ włączyć ładowarkę;
❒ po zakończeniu ładowania wyłączyć
ładowarkę przed odłączeniem jej od
akumulatora;
❒ połączyć z powrotem zacisk z
biegunem ujemnym akumulatora.
Wersje z systemem Start&Stop
(dla wersji/rynków, gdzie przewidziano)
W celu naładowania akumulatora
należy:
❒ odłączyć konektor A rys. 132
(poprzez naciśnięcie przycisku B) od
czujnika C monitorowania stanu
naładowania akumulatora,
zainstalowanego na ujemnym
biegunie D akumulatora;
132DVDF0S0127c
❒ połączyć przewód dodatni ładowarki
z biegunem dodatnim akumulatora E
rys. 133 i przewód ujemny z
zaciskiem czujnika D;
❒ włączyć ładowarkę. Po zakończeniu
ładowania należy wyłączyć
ładowarkę;
❒ po odłączeniu ładowarki połączyć
konektor A z czujnikiem C, jak
pokazano na rys. 132.
133DVDF0S0128c

145

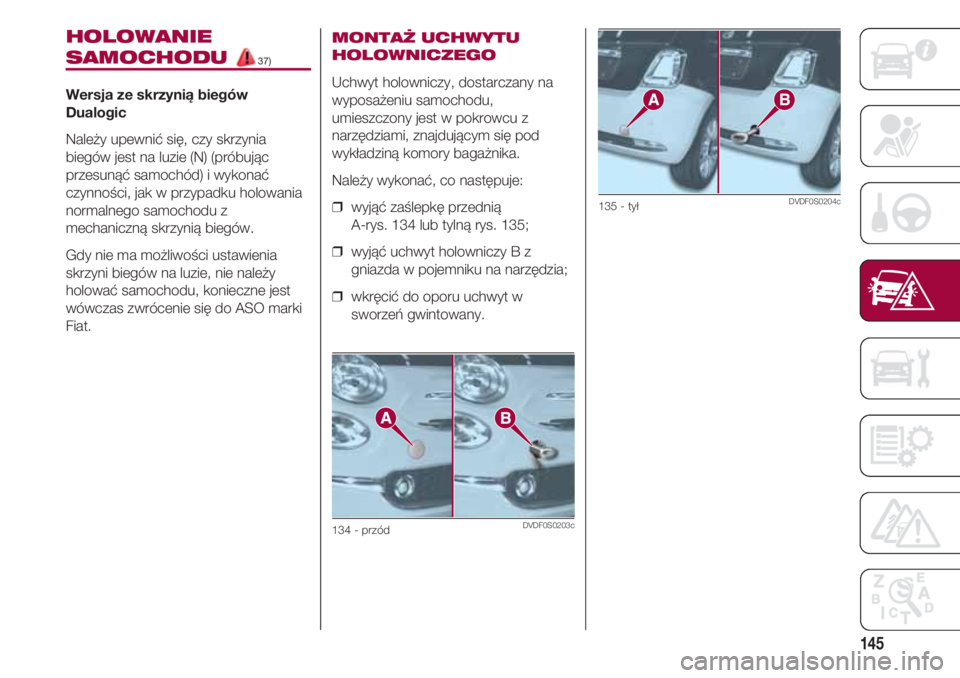

HOLOWANIE
SAMOCHODU 37)
Wersja ze skrzynią biegów
Dualogic
Należy upewnić się, czy skrzynia
biegów jest na luzie (N) (próbując
przesunąć samochód) i wykonać
czynności, jak w przypadku holowania
normalnego samochodu z
mechaniczną skrzynią biegów.
Gdy nie ma możliwości ustawienia
skrzyni biegów na luzie, nie należy
holować samochodu, konieczne jest
wówczas zwrócenie się do ASO marki
Fiat.
MONTAŻ UCHWYTU
HOLOWNICZEGO
Uchwyt holowniczy, dostarczany na
wyposażeniu samochodu,
umieszczony jest w pokrowcu z
narzędziami, znajdującym się pod
wykładziną komory bagażnika.
Należy wykonać, co następuje:
❒ wyjąć zaślepkę przednią
A-rys. 134 lub tylną rys. 135;
❒ wyjąć uchwyt holowniczy B z
gniazda w pojemniku na narzędzia;
❒ wkręcić do oporu uchwyt w
sworzeń gwintowany.
134 - przódDVDF0S0203c
135 - tyłDVDF0S0204c

strona celowo pozostawiona pusta

147

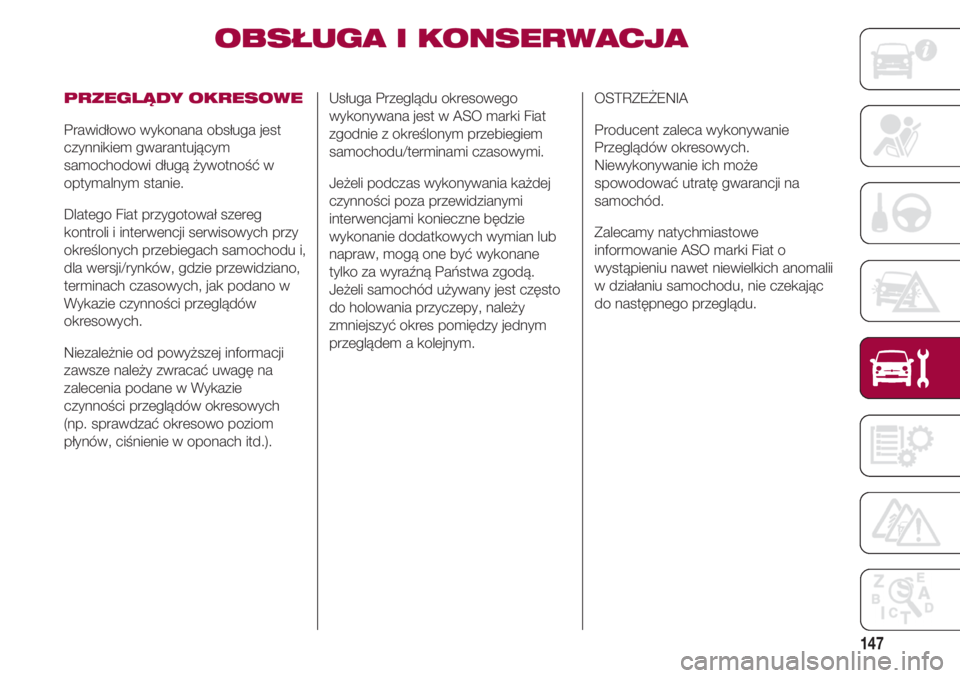

OBSŁUGA I KONSERWACJA
PRZEGLĄDY OKRESOWE
Prawidłowo wykonana obsługa jest
czynnikiem gwarantującym
samochodowi długą żywotność w
optymalnym stanie.
Dlatego Fiat przygotował szereg
kontroli i interwencji serwisowych przy
określonych przebiegach samochodu i,
dla wersji/rynków, gdzie przewidziano,
terminach czasowych, jak podano w
Wykazie czynności przeglądów
okresowych.
Niezależnie od powyższej informacji
zawsze należy zwracać uwagę na
zalecenia podane w Wykazie
czynności przeglądów okresowych
(np. sprawdzać okresowo poziom
płynów, ciśnienie w oponach itd.).
Usługa Przeglądu okresowego
wykonywana jest w ASO marki Fiat
zgodnie z określonym przebiegiem
samochodu/terminami czasowymi.
Jeżeli podczas wykonywania każdej
czynności poza przewidzianymi
interwencjami konieczne będzie
wykonanie dodatkowych wymian lub
napraw, mogą one być wykonane
tylko za wyraźną Państwa zgodą.
Jeżeli samochód używany jest często
do holowania przyczepy, należy
zmniejszyć okres pomiędzy jednym
przeglądem a kolejnym. OSTRZEŻENIA
Producent zaleca wykonywanie
Przeglądów okresowych.
Niewykonywanie ich może
spowodować utratę gwarancji na
samochód.
Zalecamy natychmiastowe
informowanie ASO marki Fiat o
wystąpieniu nawet niewielkich anomalii
w działaniu samochodu, nie czekając
do następnego przeglądu.

4321
OBSŁUGA I KONSERWACJA
148
5109876

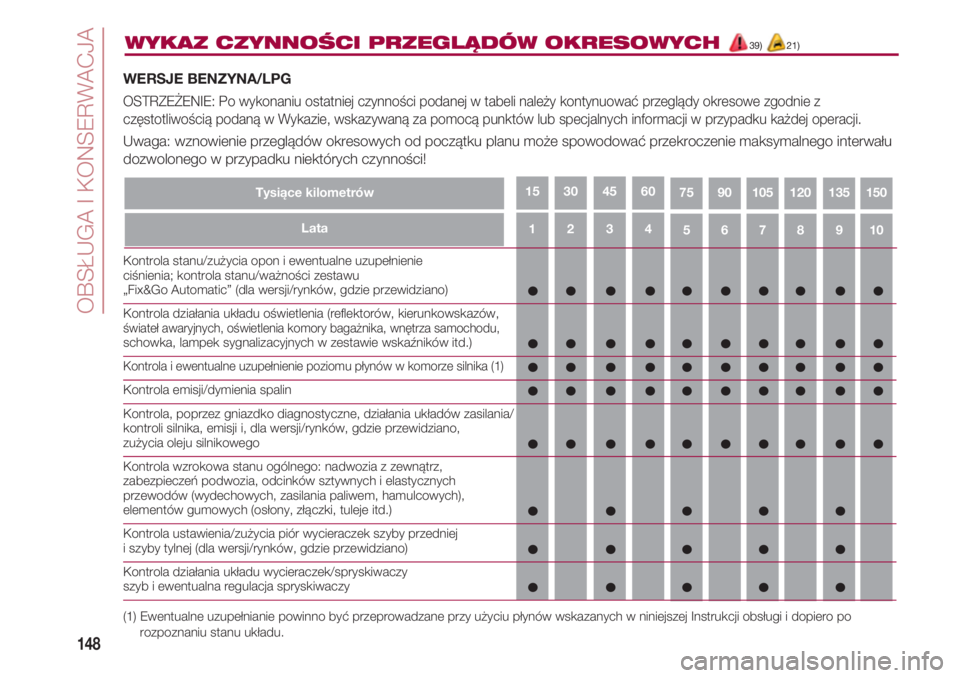

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH39) 21)
Tysiące kilometrów7515013512010590
WERSJE BENZYNA/LPG
OSTRZEŻENIE: Po wykonaniu ostatniej czynności podanej w tabeli należy kontynuować przeglądy okresowe zgodnie z
częstotliwością podaną w Wykazie, wskazywaną za pomocą punktów lub specjalnych informacji w przypadku każdej operacji.
Uwaga: wznowienie przeglądów okresowych od początku planu może spowodować przekroczenie maksymalnego interwału
dozwolonego w przypadku niektórych czynności!
60453015
Lata







  Kontrola stanu/zużycia opon i ewentualne uzupełnienie
ciśnienia; kontrola stanu/ważności zestawu „Fix&Go Automatic” (dla wersji/rynków, gdzie przewidziano)
Kontrola działania układu oświetlenia (reflektorów, kierunkowskazów,
świateł awaryjnych, oświetlenia komory bagażnika, wnętrza samochodu, schowka, lampek sygnalizacyjnych w zestawie wskaźników itd.)
Kontrola i ewentualne uzupełnienie poziomu płynów w komorze silnika (1)
Kontrola emisji/dymienia spalin
Kontrola, poprzez gniazdko diagnostyczne, działania układów zasilania/
kontroli silnika, emisji i, dla wersji/rynków, gdzie przewidziano,
zużycia oleju silnikowego
Kontrola wzrokowa stanu ogólnego: nadwozia z zewnątrz,
zabezpieczeń podwozia, odcinków sztywnych i elastycznych
przewodów (wydechowych, zasilania paliwem, hamulcowych),
elementów gumowych (osłony, złączki, tuleje itd.)
Kontrola ustawienia/zużycia piór wycieraczek szyby przedniej
i szyby tylnej (dla wersji/rynków, gdzie przewidziano)
Kontrola działania układu wycieraczek/spryskiwaczy
szyb i ewentualna regulacja spryskiwaczy
(1) Ewentualne uzupełnianie powinno być przeprowadzane przy użyciu płynów wskazanych w niniejszej Instrukcji obsługi i dopiero po
rozpoznaniu stanu układu.

149
43215109876
Tysiące kilometrów751501351201059060453015
Lata
Kontrola czystości zamków komory silnika i bagażnika, wyczyszczenie i nasmarowanie dźwigni
Kontrola działania otwierania i zamykania się dachu, sprawdzenie
uszczelek i nasmarowanie prowadnic bocznych przesuwania płótna
dachu (tylko wersje kabriolet)
Kontrola i ewentualna regulacja skoku dźwigni hamulca ręcznego
Kontrola, regulacja skoku pedału sprzęgła (wersje 0.9 TwinAir 65 KM)
Kontrola wzrokowa stanu i zużycia klocków hamulców tarczowych
przednich/tylnych (dla wersji/rynków, gdzie przewidziano) oraz
funkcjonowania sygnalizatora zużycia klocków
Kontrola wzrokowa stanu i zużycia okładzin hamulców
bębnowych tylnych
Kontrola wzrokowa stanu paska/pasków napędu akcesoriów
Kontrola i ewentualna regulacja naprężenia paska/pasków napędu
osprzętu (tylko w przypadku wersji bez napinacza automatycznego)
Kontrola wzrokowa stanu paska zębatego napędu rozrządu
(z wyjątkiem wersji 0.9 TwinAir)
Kontrola, regulacja luzu popychaczy (silniki 1.2 8V)
Kontrola i ewentualne uzupełnienie poziomu oleju napędu
elektrohydraulicznego skrzyni biegów Dualogic (2)
Kontrola wzrokowa stanu: przewodów i złączek LPG
oraz mocowania zbiornika LPG (tylko wersje LPG)
Kontrola działania i parametrów układu zasilania
poprzez gniazdko diagnostyczne (tylko w przypadku wersji LPG)
(2) Kontrola powinna być wykonywana co roku w przypadku samochodów w krajach o szczególnie surowych warunkach klimatycznych
(klimat chłodny).













OBSŁUGA I KONSERWACJA
150
43215109876
Tysiące kilometrów751501351201059060453015
Lata
❍❍❍❍❍

Wymiana oleju silnikowego i filtra oleju (3)
Wymiana świec zapłonowych (silniki 0.9 TwinAir 65 KM) (4)
Wymiana świec zapłonowych
(silniki 0.9 TwinAir 85 KM, 1.2 8V, 1.4 16V) (4)
Wymiana paska/pasków napędu osprzętu (5)
Wymiana paska zębatego napędu rozrządu
(silniki 1.2 8V i 1.4 16V) (5)
Wymiana wkładu filtra powietrza (6)
Wymiana płynu hamulcowego (7)
Wymiana filtra wewnętrznego w regulatorze ciśnienia
(tylko wersje LPG)
Wymiana filtra papierowego (LPG w stanie gazowym)
(tylko w przypadku wersji LPG)
Wymiana filtra kabinowego (6)
(3) NW przypadku samochodu eksploatowanego przeważnie w mieście i z przebiegiem rocznym poniżej 10 000 km wymiana oleju
silnikowego i filtra konieczna jest co roku.
(4) W przypadku wersji 0.9 TwinAir, w celu zapewnienia prawidłowego działania silnika konieczne jest: stosowanie wyłącznie świec
posiadających specyficzny certyfikat dla tego typu silników, jednakowego rodzaju i jednakowej marki (patrz opis w sekcji „Silnik” rozdziału
„Dane techniczne”); przestrzegać obowiązkowo okresów wymiany świec przewidzianych przez Wykaz czynności przeglądów okresowych;
aby dokonać wymiany świec zapłonowych, zalecamy zwrócić się do ASO marki FIAT.
(5) Strefy niezakurzone: maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat.
Strefy zakurzone i/lub uciążliwa eksploatacja samochodu (chłodny klimat, użytkowanie głównie w mieście, długa praca silnika na biegu
jałowym): maksymalny zalecany przebieg to 60 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 4 lata.
(6) W przypadku użytkowania samochodu w strefach zakurzonych zaleca się wymianę filtra co 15 000 km.
(7) Płyn hamulcowy należy wymieniać co dwa lata niezależnie od przebiegu.
(
❍) Czynności zalecane () Czynności obowiązkowe


❍❍❍❍❍
