2018 FIAT 124 SPIDER Libretto Uso Manutenzione (in Italian)

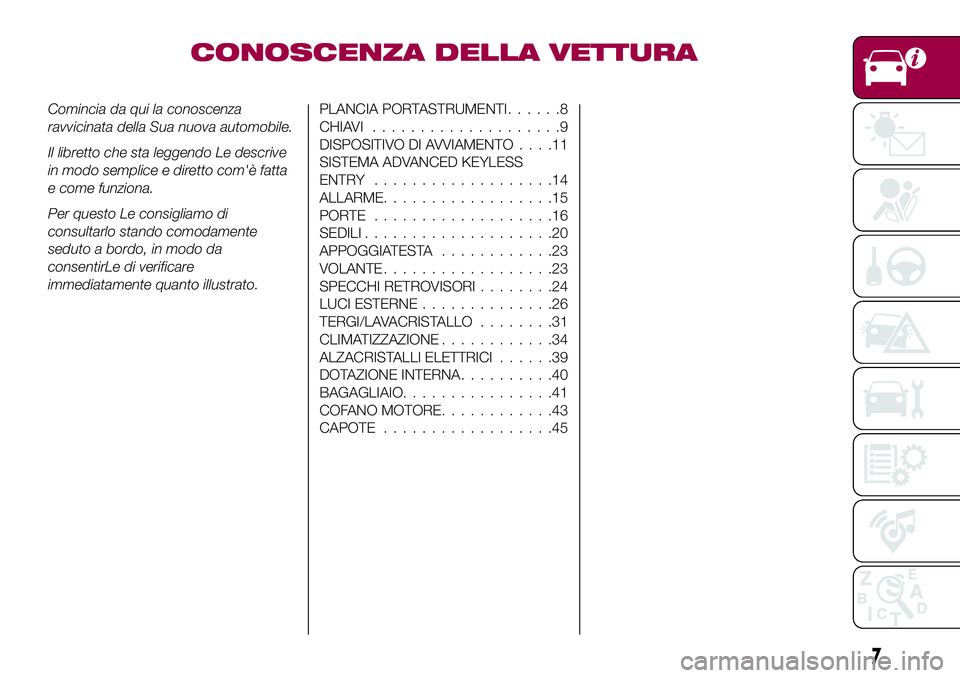

CONOSCENZA DELLA VETTURA
Comincia da qui la conoscenza
ravvicinata della Sua nuova automobile.
Il libretto che sta leggendo Le descrive
in modo semplice e diretto com'è fatta
e come funziona.
Per questo Le consigliamo di
consultarlo stando comodamente
seduto a bordo, in modo da
consentirLe di verificare
immediatamente quanto illustrato.PLANCIA PORTASTRUMENTI......8
CHIAVI....................9
DISPOSITIVO DI AVVIAMENTO....11
SISTEMA ADVANCED KEYLESS
ENTRY...................14
ALLARME..................15
PORTE ...................16
SEDILI....................20
APPOGGIATESTA............23
VOLANTE..................23
SPECCHI RETROVISORI........24
LUCI ESTERNE..............26
TERGI/LAVACRISTALLO........31
CLIMATIZZAZIONE............34
ALZACRISTALLI ELETTRICI......39
DOTAZIONE INTERNA..........40
BAGAGLIAIO................41
COFANO MOTORE............43
CAPOTE..................45
7

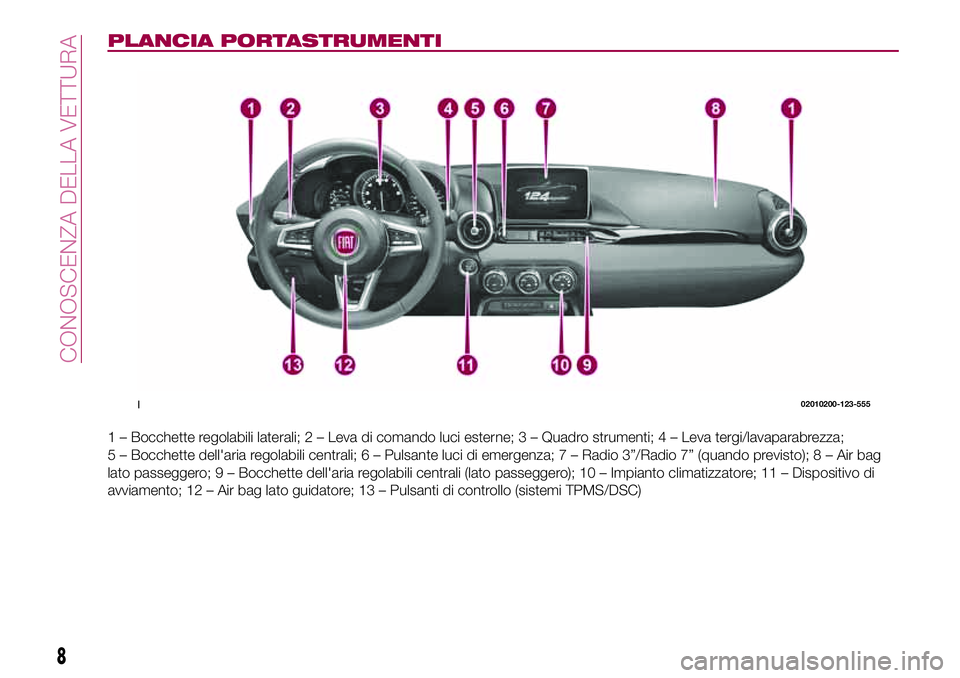

PLANCIA PORTASTRUMENTI
1 – Bocchette regolabili laterali; 2 – Leva di comando luci esterne; 3 – Quadro strumenti; 4 – Leva tergi/lavaparabrezza;
5 – Bocchette dell'aria regolabili centrali; 6 – Pulsante luci di emergenza; 7 – Radio 3”/Radio 7” (quando previsto); 8 – Air bag
lato passeggero; 9 – Bocchette dell'aria regolabili centrali (lato passeggero); 10 – Impianto climatizzatore; 11 – Dispositivo di
avviamento; 12 – Air bag lato guidatore; 13 – Pulsanti di controllo (sistemi TPMS/DSC)
102010200-123-555
8
CONOSCENZA DELLA VETTURA

CHIAVI
CHIAVI
1)
Sulla targhetta fornita assieme alle
chiavi è riportato un codice numerico.
Rimuovere questa targhetta e
conservarla in un luogo sicuro (non a
bordo della vettura) per poterla utilizzare
qualora sia necessario realizzare un
duplicato della chiave.
Inoltre, annotare il codice e riporlo in un
luogo altrettanto sicuro e facilmente
raggiungibile, ma mai a bordo della
vettura.
Qualora si smarrisca la chiave fig. 2,
rivolgersi alla Rete Assistenziale Fiat
portando con sé il codice numerico (1 =
chiave/ 2 = trasmettitore /3 = targhetta
con il codice numerico della chiave).
AVVERTENZA Conservare sempre una
chiave di riserva per sostituire, in caso
di smarrimento, la chiave utilizzata.
Qualora si smarrisca una delle chiavi,
rivolgersi alla Rete Assistenziale Fiat il
più presto possibile.
AVVERTENZA Affinché il sistema
funzioni correttamente, il guidatore deve
avere con sé la chiave.
SISTEMA ADVANCED
KEYLESS ENTRY
Questo sistema consente di bloccare e
di sbloccare a distanza le porte e lo
sportello del combustibile e di aprire a
distanza il bagagliaio premendo i
pulsanti presenti sulla chiave.
Inoltre, consente di avviare il motore
senza estrarre la chiave dalla borsa o
dalla tasca.
Nota
Il funzionamento del sistema
Advanced Keyless Entry può variare in
base alle condizioni locali.
Il sistema Advanced Keyless Entry è
pienamente operativo (sblocco/blocco
di porte, bagagliaio/sportello del
combustibile) quando il dispositivo di
avviamento è in posizione OFF. Il
sistema non funziona se il dispositivo di
avviamento è in una posizione diversa
da quella di disattivazione (OFF).
Se la pressione di un pulsante della
chiave non produce alcun effetto o se il
raggio d'azione si riduce
eccessivamente, la batteria del
telecomando potrebbe essere scarica.
La durata della batteria del
telecomando è di circa 1 anno. Se la
spia (verde)
sul quadro strumenti
lampeggia, sostituire la batteria. Si
raccomanda di sostituire la batteria una
volta all'anno in quanto la spia potrebbe
non accendersi/lampeggiare in funzione
del livello di carica della batteria.
Chiavi supplementari sono disponibili
presso la Rete Assistenziale Fiat. È
possibile utilizzare fino a 6 chiavi con
funzione Advanced Keyless Entry. Per
richiedere chiavi aggiuntive, portare
tutte le chiavi presso la Rete
Assistenziale Fiat.
TELECOMANDO
Pulsanti di comandoPulsante di blocco: per bloccare le
porte, il bagagliaio e lo sportello del
combustibile, premere il pulsante
.Le
luci di emergenza lampeggeranno una
volta. Le porte, il bagagliaio e lo
sportello del combustibile non possono
essere bloccati mediante il pulsante di
blocco se una porta è aperta. Inoltre, le
luci di emergenza non lampeggeranno.
Pulsante di sblocco: per sbloccare
le porte, il bagagliaio e lo sportello del204010100-361-002
9

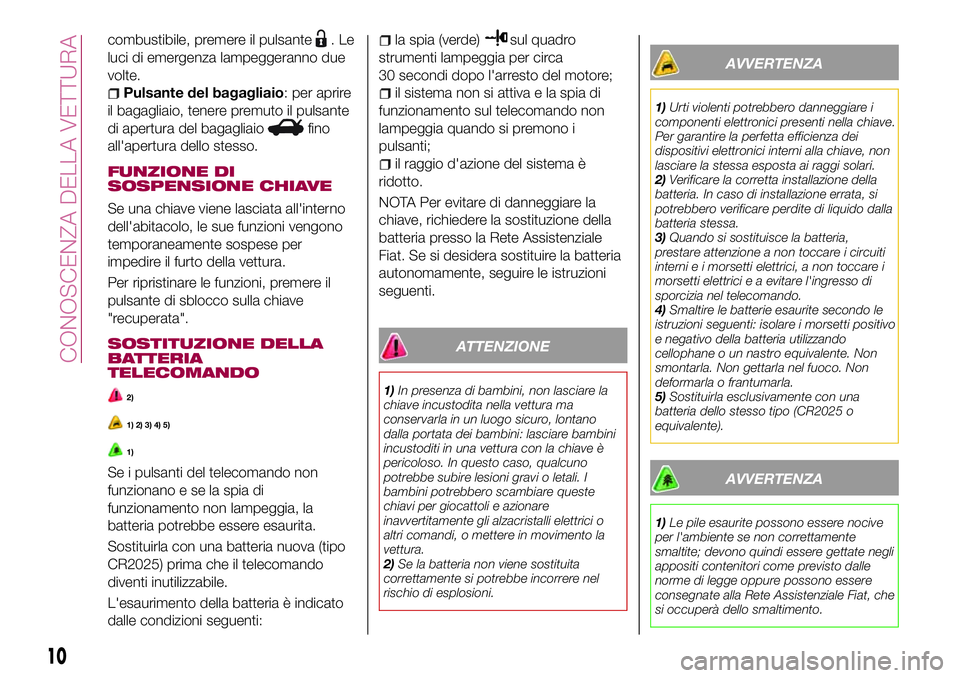

combustibile, premere il pulsante.Le
luci di emergenza lampeggeranno due
volte.
Pulsante del bagagliaio: per aprire
il bagagliaio, tenere premuto il pulsante
di apertura del bagagliaio
fino
all'apertura dello stesso.
FUNZIONE DI
SOSPENSIONE CHIAVE
Se una chiave viene lasciata all'interno
dell'abitacolo, le sue funzioni vengono
temporaneamente sospese per
impedire il furto della vettura.
Per ripristinare le funzioni, premere il
pulsante di sblocco sulla chiave
"recuperata".
SOSTITUZIONE DELLA
BATTERIA
TELECOMANDO
2)
1) 2) 3) 4) 5)
1)
Se i pulsanti del telecomando non
funzionano e se la spia di
funzionamento non lampeggia, la
batteria potrebbe essere esaurita.
Sostituirla con una batteria nuova (tipo
CR2025) prima che il telecomando
diventi inutilizzabile.
L'esaurimento della batteria è indicato
dalle condizioni seguenti:
la spia (verde)sul quadro
strumenti lampeggia per circa
30 secondi dopo l'arresto del motore;
il sistema non si attiva e la spia di
funzionamento sul telecomando non
lampeggia quando si premono i
pulsanti;
il raggio d'azione del sistema è
ridotto.
NOTA Per evitare di danneggiare la
chiave, richiedere la sostituzione della
batteria presso la Rete Assistenziale
Fiat. Se si desidera sostituire la batteria
autonomamente, seguire le istruzioni
seguenti.
ATTENZIONE
1)In presenza di bambini, non lasciare la
chiave incustodita nella vettura ma
conservarla in un luogo sicuro, lontano
dalla portata dei bambini: lasciare bambini
incustoditi in una vettura con la chiave è
pericoloso. In questo caso, qualcuno
potrebbe subire lesioni gravi o letali. I
bambini potrebbero scambiare queste
chiavi per giocattoli e azionare
inavvertitamente gli alzacristalli elettrici o
altri comandi, o mettere in movimento la
vettura.
2)Se la batteria non viene sostituita
correttamente si potrebbe incorrere nel
rischio di esplosioni.
AVVERTENZA
1)Urti violenti potrebbero danneggiare i
componenti elettronici presenti nella chiave.
Per garantire la perfetta efficienza dei
dispositivi elettronici interni alla chiave, non
lasciare la stessa esposta ai raggi solari.
2)Verificare la corretta installazione della
batteria. In caso di installazione errata, si
potrebbero verificare perdite di liquido dalla
batteria stessa.
3)Quando si sostituisce la batteria,
prestare attenzione a non toccare i circuiti
interni e i morsetti elettrici, a non toccare i
morsetti elettrici e a evitare l'ingresso di
sporcizia nel telecomando.
4)Smaltire le batterie esaurite secondo le
istruzioni seguenti: isolare i morsetti positivo
e negativo della batteria utilizzando
cellophane o un nastro equivalente. Non
smontarla. Non gettarla nel fuoco. Non
deformarla o frantumarla.
5)Sostituirla esclusivamente con una
batteria dello stesso tipo (CR2025 o
equivalente).
AVVERTENZA
1)Le pile esaurite possono essere nocive
per l'ambiente se non correttamente
smaltite; devono quindi essere gettate negli
appositi contenitori come previsto dalle
norme di legge oppure possono essere
consegnate alla Rete Assistenziale Fiat, che
si occuperà dello smaltimento.
10
CONOSCENZA DELLA VETTURA

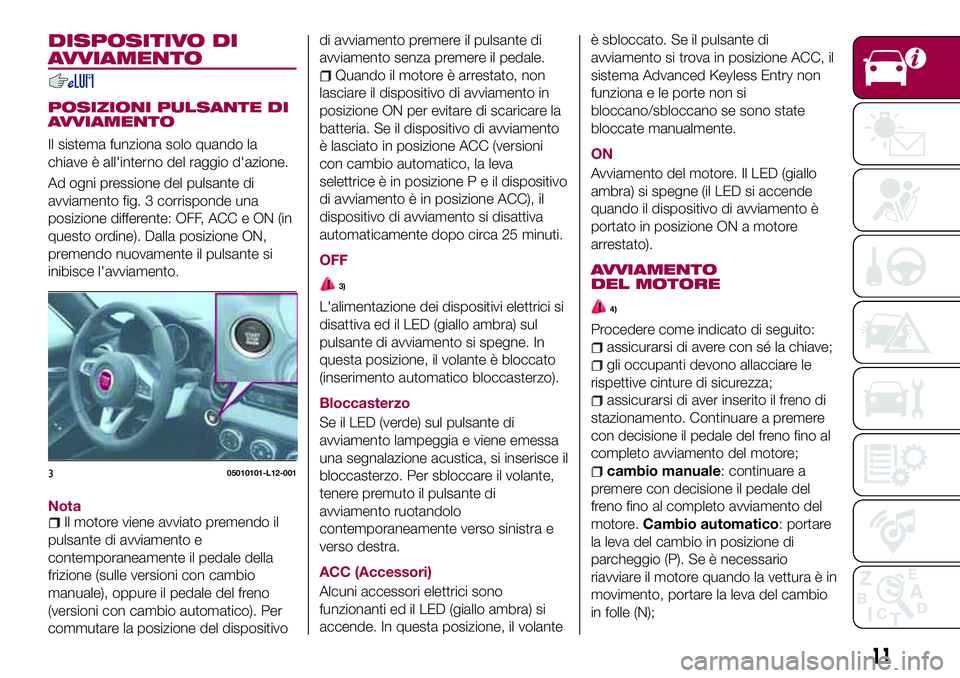

DISPOSITIVO DI
AVVIAMENTO
POSIZIONI PULSANTE DI
AVVIAMENTO
Il sistema funziona solo quando la
chiave è all'interno del raggio d'azione.
Ad ogni pressione del pulsante di
avviamento fig. 3 corrisponde una
posizione differente: OFF, ACC e ON (in
questo ordine). Dalla posizione ON,
premendo nuovamente il pulsante si
inibisce l'avviamento.
Nota
Il motore viene avviato premendo il
pulsante di avviamento e
contemporaneamente il pedale della
frizione (sulle versioni con cambio
manuale), oppure il pedale del freno
(versioni con cambio automatico). Per
commutare la posizione del dispositivodi avviamento premere il pulsante di
avviamento senza premere il pedale.
Quando il motore è arrestato, non
lasciare il dispositivo di avviamento in
posizione ON per evitare di scaricare la
batteria. Se il dispositivo di avviamento
è lasciato in posizione ACC (versioni
con cambio automatico, la leva
selettrice è in posizionePeildispositivo
di avviamento è in posizione ACC), il
dispositivo di avviamento si disattiva
automaticamente dopo circa 25 minuti.
OFF
3)
L'alimentazione dei dispositivi elettrici si
disattiva ed il LED (giallo ambra) sul
pulsante di avviamento si spegne. In
questa posizione, il volante è bloccato
(inserimento automatico bloccasterzo).
Bloccasterzo
Se il LED (verde) sul pulsante di
avviamento lampeggia e viene emessa
una segnalazione acustica, si inserisce il
bloccasterzo. Per sbloccare il volante,
tenere premuto il pulsante di
avviamento ruotandolo
contemporaneamente verso sinistra e
verso destra.
ACC (Accessori)
Alcuni accessori elettrici sono
funzionanti ed il LED (giallo ambra) si
accende. In questa posizione, il volanteè sbloccato. Se il pulsante di
avviamento si trova in posizione ACC, il
sistema Advanced Keyless Entry non
funziona e le porte non si
bloccano/sbloccano se sono state
bloccate manualmente.
ON
Avviamento del motore. Il LED (giallo
ambra) si spegne (il LED si accende
quando il dispositivo di avviamento è
portato in posizione ON a motore
arrestato).
AVVIAMENTO
DEL MOTORE
4)
Procedere come indicato di seguito:
assicurarsi di avere con sé la chiave;
gli occupanti devono allacciare le
rispettive cinture di sicurezza;
assicurarsi di aver inserito il freno di
stazionamento. Continuare a premere
con decisione il pedale del freno fino al
completo avviamento del motore;
cambio manuale: continuare a
premere con decisione il pedale del
freno fino al completo avviamento del
motore.Cambio automatico: portare
la leva del cambio in posizione di
parcheggio (P). Se è necessario
riavviare il motore quando la vettura è in
movimento, portare la leva del cambio
in folle (N);305010101-L12-001
11

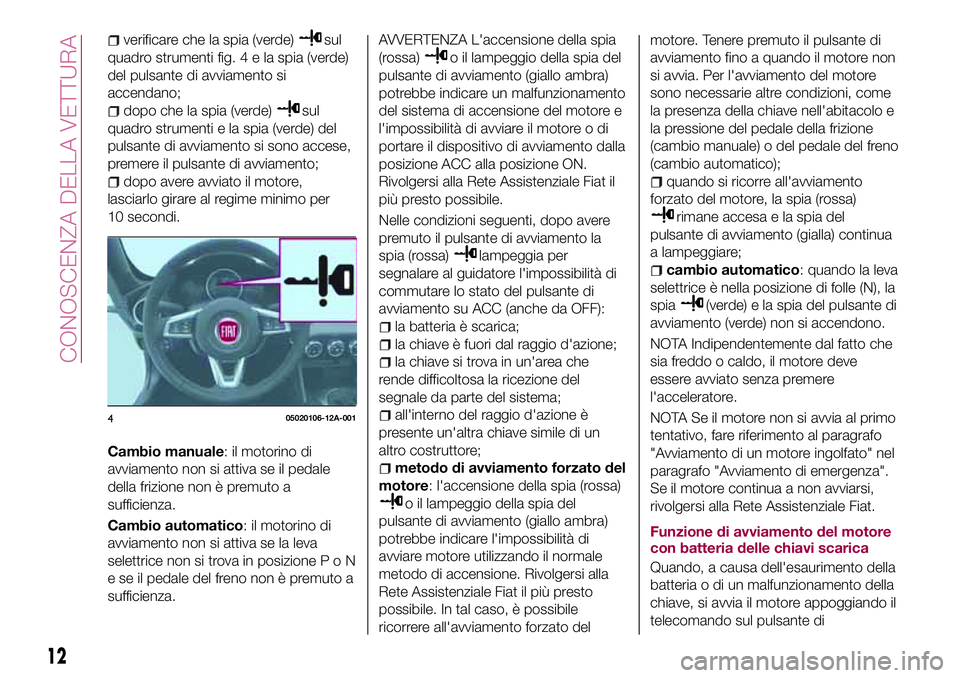

verificare che la spia (verde)sul
quadro strumenti fig.4elaspia (verde)
del pulsante di avviamento si
accendano;
dopo che la spia (verde)sul
quadro strumenti e la spia (verde) del
pulsante di avviamento si sono accese,
premere il pulsante di avviamento;
dopo avere avviato il motore,
lasciarlo girare al regime minimo per
10 secondi.
Cambio manuale: il motorino di
avviamento non si attiva se il pedale
della frizione non è premuto a
sufficienza.
Cambio automatico: il motorino di
avviamento non si attiva se la leva
selettrice non si trova in posizionePoN
e se il pedale del freno non è premuto a
sufficienza.
AVVERTENZA L'accensione della spia
(rossa)
o il lampeggio della spia del
pulsante di avviamento (giallo ambra)
potrebbe indicare un malfunzionamento
del sistema di accensione del motore e
l'impossibilità di avviare il motore o di
portare il dispositivo di avviamento dalla
posizione ACC alla posizione ON.
Rivolgersi alla Rete Assistenziale Fiat il
più presto possibile.
Nelle condizioni seguenti, dopo avere
premuto il pulsante di avviamento la
spia (rossa)
lampeggia per
segnalare al guidatore l'impossibilità di
commutare lo stato del pulsante di
avviamento su ACC (anche da OFF):
la batteria è scarica;
la chiave è fuori dal raggio d'azione;
la chiave si trova in un'area che
rende difficoltosa la ricezione del
segnale da parte del sistema;
all'interno del raggio d'azione è
presente un'altra chiave simile di un
altro costruttore;
metodo di avviamento forzato del
motore: l'accensione della spia (rossa)
o il lampeggio della spia del
pulsante di avviamento (giallo ambra)
potrebbe indicare l'impossibilità di
avviare motore utilizzando il normale
metodo di accensione. Rivolgersi alla
Rete Assistenziale Fiat il più presto
possibile. In tal caso, è possibile
ricorrere all'avviamento forzato delmotore. Tenere premuto il pulsante di
avviamento fino a quando il motore non
si avvia. Per l'avviamento del motore
sono necessarie altre condizioni, come
la presenza della chiave nell'abitacolo e
la pressione del pedale della frizione
(cambio manuale) o del pedale del freno
(cambio automatico);
quando si ricorre all'avviamento
forzato del motore, la spia (rossa)
rimane accesa e la spia del
pulsante di avviamento (gialla) continua
a lampeggiare;
cambio automatico: quando la leva
selettrice è nella posizione di folle (N), la
spia
(verde) e la spia del pulsante di
avviamento (verde) non si accendono.
NOTA Indipendentemente dal fatto che
sia freddo o caldo, il motore deve
essere avviato senza premere
l'acceleratore.
NOTA Se il motore non si avvia al primo
tentativo, fare riferimento al paragrafo
"Avviamento di un motore ingolfato" nel
paragrafo "Avviamento di emergenza".
Se il motore continua a non avviarsi,
rivolgersi alla Rete Assistenziale Fiat.
Funzione di avviamento del motore
con batteria delle chiavi scarica
Quando, a causa dell'esaurimento della
batteria o di un malfunzionamento della
chiave, si avvia il motore appoggiando il
telecomando sul pulsante di
405020106-12A-001
12
CONOSCENZA DELLA VETTURA

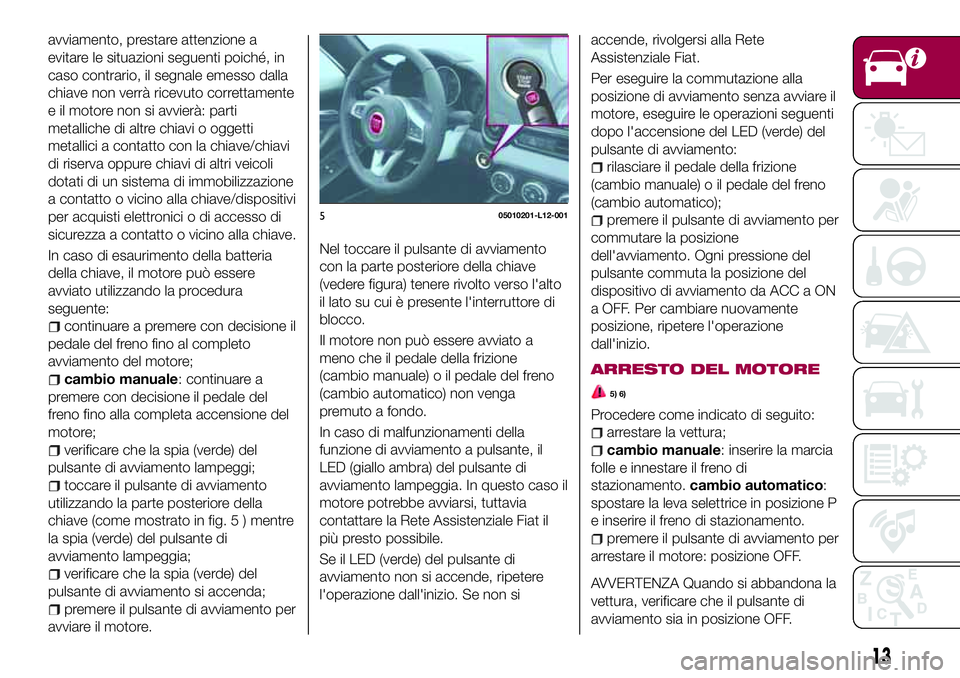

avviamento, prestare attenzione a
evitare le situazioni seguenti poiché, in
caso contrario, il segnale emesso dalla
chiave non verrà ricevuto correttamente
e il motore non si avvierà: parti
metalliche di altre chiavi o oggetti
metallici a contatto con la chiave/chiavi
di riserva oppure chiavi di altri veicoli
dotati di un sistema di immobilizzazione
a contatto o vicino alla chiave/dispositivi
per acquisti elettronici o di accesso di
sicurezza a contatto o vicino alla chiave.
In caso di esaurimento della batteria
della chiave, il motore può essere
avviato utilizzando la procedura
seguente:
continuare a premere con decisione il
pedale del freno fino al completo
avviamento del motore;
cambio manuale: continuare a
premere con decisione il pedale del
freno fino alla completa accensione del
motore;
verificare che la spia (verde) del
pulsante di avviamento lampeggi;
toccare il pulsante di avviamento
utilizzando la parte posteriore della
chiave (come mostrato in fig. 5 ) mentre
la spia (verde) del pulsante di
avviamento lampeggia;
verificare che la spia (verde) del
pulsante di avviamento si accenda;
premere il pulsante di avviamento per
avviare il motore.Nel toccare il pulsante di avviamento
con la parte posteriore della chiave
(vedere figura) tenere rivolto verso l'alto
il lato su cui è presente l'interruttore di
blocco.
Il motore non può essere avviato a
meno che il pedale della frizione
(cambio manuale) o il pedale del freno
(cambio automatico) non venga
premuto a fondo.
In caso di malfunzionamenti della
funzione di avviamento a pulsante, il
LED (giallo ambra) del pulsante di
avviamento lampeggia. In questo caso il
motore potrebbe avviarsi, tuttavia
contattare la Rete Assistenziale Fiat il
più presto possibile.
Se il LED (verde) del pulsante di
avviamento non si accende, ripetere
l'operazione dall'inizio. Se non siaccende, rivolgersi alla Rete
Assistenziale Fiat.
Per eseguire la commutazione alla
posizione di avviamento senza avviare il
motore, eseguire le operazioni seguenti
dopo l'accensione del LED (verde) del
pulsante di avviamento:
rilasciare il pedale della frizione
(cambio manuale) o il pedale del freno
(cambio automatico);
premere il pulsante di avviamento per
commutare la posizione
dell'avviamento. Ogni pressione del
pulsante commuta la posizione del
dispositivo di avviamento da ACC a ON
a OFF. Per cambiare nuovamente
posizione, ripetere l'operazione
dall'inizio.
ARRESTO DEL MOTORE
5) 6)
Procedere come indicato di seguito:
arrestare la vettura;
cambio manuale: inserire la marcia
folle e innestare il freno di
stazionamento.cambio automatico:
spostare la leva selettrice in posizione P
e inserire il freno di stazionamento.
premere il pulsante di avviamento per
arrestare il motore: posizione OFF.
AVVERTENZA Quando si abbandona la
vettura, verificare che il pulsante di
avviamento sia in posizione OFF.
505010201-L12-001
13

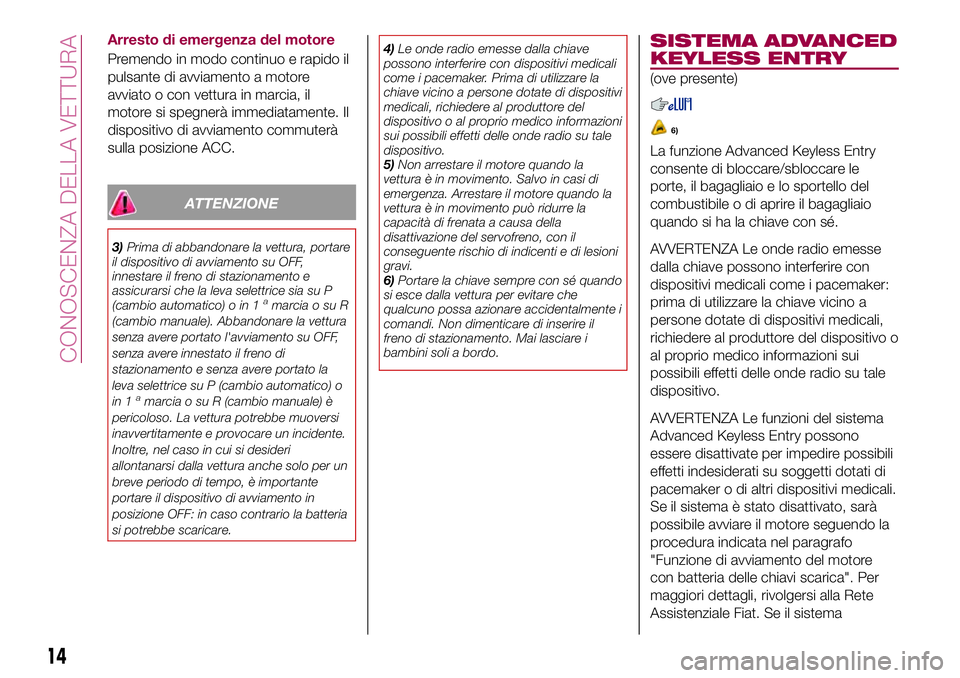

Arresto di emergenza del motore
Premendo in modo continuo e rapido il
pulsante di avviamento a motore
avviato o con vettura in marcia, il
motore si spegnerà immediatamente. Il
dispositivo di avviamento commuterà
sulla posizione ACC.
ATTENZIONE
3)Prima di abbandonare la vettura, portare
il dispositivo di avviamento su OFF,
innestare il freno di stazionamento e
assicurarsi che la leva selettrice sia su P
(cambio automatico) o in 1
amarcia o su R
(cambio manuale). Abbandonare la vettura
senza avere portato l'avviamento su OFF,
senza avere innestato il freno di
stazionamento e senza avere portato la
leva selettrice su P (cambio automatico) o
in 1
amarcia o su R (cambio manuale) è
pericoloso. La vettura potrebbe muoversi
inavvertitamente e provocare un incidente.
Inoltre, nel caso in cui si desideri
allontanarsi dalla vettura anche solo per un
breve periodo di tempo, è importante
portare il dispositivo di avviamento in
posizione OFF: in caso contrario la batteria
si potrebbe scaricare.4)Le onde radio emesse dalla chiave
possono interferire con dispositivi medicali
come i pacemaker. Prima di utilizzare la
chiave vicino a persone dotate di dispositivi
medicali, richiedere al produttore del
dispositivo o al proprio medico informazioni
sui possibili effetti delle onde radio su tale
dispositivo.
5)Non arrestare il motore quando la
vettura è in movimento. Salvo in casi di
emergenza. Arrestare il motore quando la
vettura è in movimento può ridurre la
capacità di frenata a causa della
disattivazione del servofreno, con il
conseguente rischio di indicenti e di lesioni
gravi.
6)Portare la chiave sempre con sé quando
si esce dalla vettura per evitare che
qualcuno possa azionare accidentalmente i
comandi. Non dimenticare di inserire il
freno di stazionamento. Mai lasciare i
bambini soli a bordo.
SISTEMA ADVANCED
KEYLESS ENTRY
(ove presente)
6)
La funzione Advanced Keyless Entry
consente di bloccare/sbloccare le
porte, il bagagliaio e lo sportello del
combustibile o di aprire il bagagliaio
quando si ha la chiave con sé.
AVVERTENZA Le onde radio emesse
dalla chiave possono interferire con
dispositivi medicali come i pacemaker:
prima di utilizzare la chiave vicino a
persone dotate di dispositivi medicali,
richiedere al produttore del dispositivo o
al proprio medico informazioni sui
possibili effetti delle onde radio su tale
dispositivo.
AVVERTENZA Le funzioni del sistema
Advanced Keyless Entry possono
essere disattivate per impedire possibili
effetti indesiderati su soggetti dotati di
pacemaker o di altri dispositivi medicali.
Se il sistema è stato disattivato, sarà
possibile avviare il motore seguendo la
procedura indicata nel paragrafo
"Funzione di avviamento del motore
con batteria delle chiavi scarica". Per
maggiori dettagli, rivolgersi alla Rete
Assistenziale Fiat. Se il sistema
14
CONOSCENZA DELLA VETTURA
