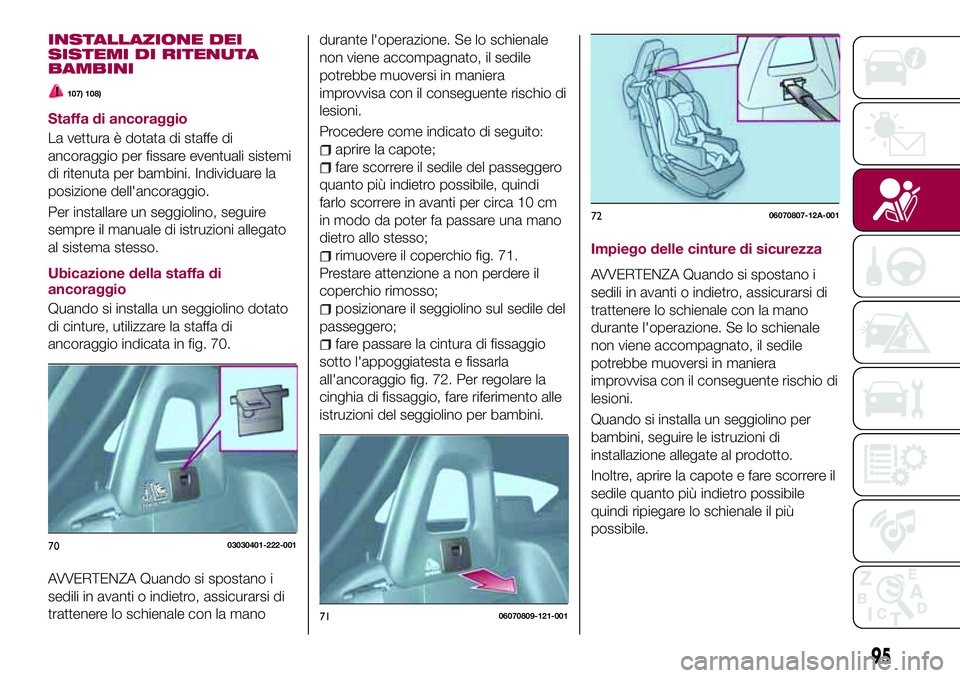

INSTALLAZIONE DEI
SISTEMI DI RITENUTA
BAMBINI
107) 108)
Staffa di ancoraggio
La vettura è dotata di staffe di
ancoraggio per fissare eventuali sistemi
di ritenuta per bambini. Individuare la
posizione dell'ancoraggio.
Per installare un seggiolino, seguire
sempre il manuale di istruzioni allegato
al sistema stesso.
Ubicazione della staffa di
ancoraggio
Quando si installa un seggiolino dotato
di cinture, utilizzare la staffa di
ancoraggio indicata in fig. 70.
AVVERTENZA Quando si spostano i
sedili in avanti o indietro, assicurarsi di
trattenere lo schienale con la manodurante l'operazione. Se lo schienale
non viene accompagnato, il sedile
potrebbe muoversi in maniera
improvvisa con il conseguente rischio di
lesioni.
Procedere come indicato di seguito:
aprire la capote;
fare scorrere il sedile del passeggero
quanto più indietro possibile, quindi
farlo scorrere in avanti per circa 10 cm
in modo da poter fa passare una mano
dietro allo stesso;
rimuovere il coperchio fig. 71.
Prestare attenzione a non perdere il
coperchio rimosso;
posizionare il seggiolino sul sedile del
passeggero;
fare passare la cintura di fissaggio
sotto l'appoggiatesta e fissarla
all'ancoraggio fig. 72. Per regolare la
cinghia di fissaggio, fare riferimento alle
istruzioni del seggiolino per bambini.Impiego delle cinture di sicurezza
AVVERTENZA Quando si spostano i
sedili in avanti o indietro, assicurarsi di
trattenere lo schienale con la mano
durante l'operazione. Se lo schienale
non viene accompagnato, il sedile
potrebbe muoversi in maniera
improvvisa con il conseguente rischio di
lesioni.
Quando si installa un seggiolino per
bambini, seguire le istruzioni di
installazione allegate al prodotto.
Inoltre, aprire la capote e fare scorrere il
sedile quanto più indietro possibile
quindi ripiegare lo schienale il più
possibile.
7003030401-222-001
7106070809-121-001
7206070807-12A-001
95

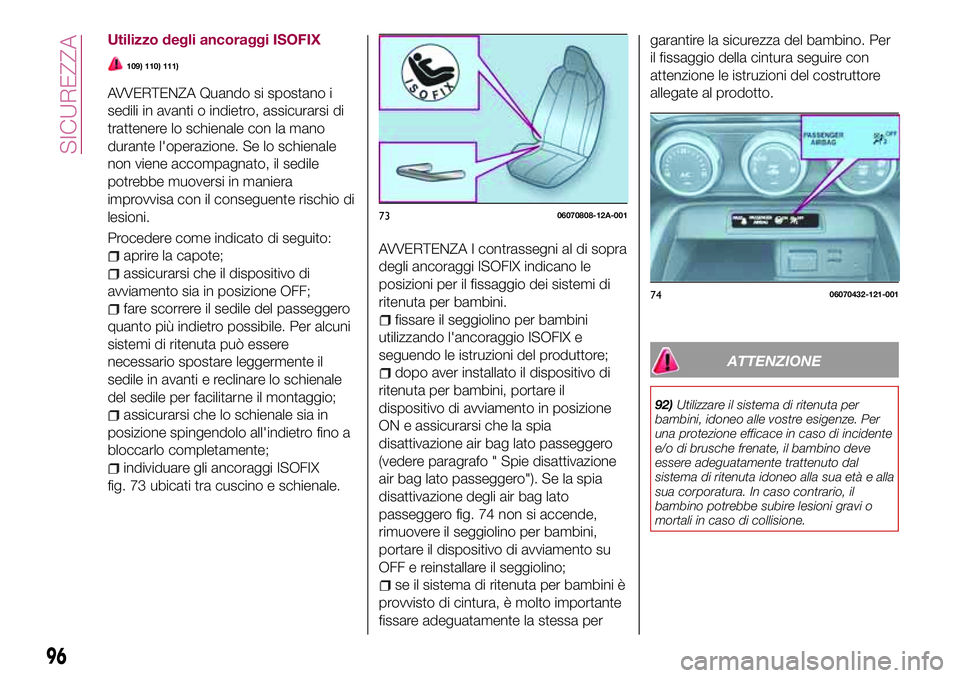

Utilizzo degli ancoraggi ISOFIX
109) 110) 111)
AVVERTENZA Quando si spostano i
sedili in avanti o indietro, assicurarsi di
trattenere lo schienale con la mano
durante l'operazione. Se lo schienale
non viene accompagnato, il sedile
potrebbe muoversi in maniera
improvvisa con il conseguente rischio di
lesioni.
Procedere come indicato di seguito:
aprire la capote;
assicurarsi che il dispositivo di
avviamento sia in posizione OFF;
fare scorrere il sedile del passeggero
quanto più indietro possibile. Per alcuni
sistemi di ritenuta può essere
necessario spostare leggermente il
sedile in avanti e reclinare lo schienale
del sedile per facilitarne il montaggio;
assicurarsi che lo schienale sia in
posizione spingendolo all'indietro fino a
bloccarlo completamente;
individuare gli ancoraggi ISOFIX
fig. 73 ubicati tra cuscino e schienale.
AVVERTENZA I contrassegni al di sopra
degli ancoraggi ISOFIX indicano le
posizioni per il fissaggio dei sistemi di
ritenuta per bambini.
fissare il seggiolino per bambini
utilizzando l'ancoraggio ISOFIX e
seguendo le istruzioni del produttore;
dopo aver installato il dispositivo di
ritenuta per bambini, portare il
dispositivo di avviamento in posizione
ON e assicurarsi che la spia
disattivazione air bag lato passeggero
(vedere paragrafo " Spie disattivazione
air bag lato passeggero"). Se la spia
disattivazione degli air bag lato
passeggero fig. 74 non si accende,
rimuovere il seggiolino per bambini,
portare il dispositivo di avviamento su
OFF e reinstallare il seggiolino;
se il sistema di ritenuta per bambini è
provvisto di cintura, è molto importante
fissare adeguatamente la stessa pergarantire la sicurezza del bambino. Per
il fissaggio della cintura seguire con
attenzione le istruzioni del costruttore
allegate al prodotto.
ATTENZIONE
92)Utilizzare il sistema di ritenuta per
bambini, idoneo alle vostre esigenze. Per
una protezione efficace in caso di incidente
e/o di brusche frenate, il bambino deve
essere adeguatamente trattenuto dal
sistema di ritenuta idoneo alla sua età e alla
sua corporatura. In caso contrario, il
bambino potrebbe subire lesioni gravi o
mortali in caso di collisione.
7306070808-12A-001
7406070432-121-001
96
SICUREZZA

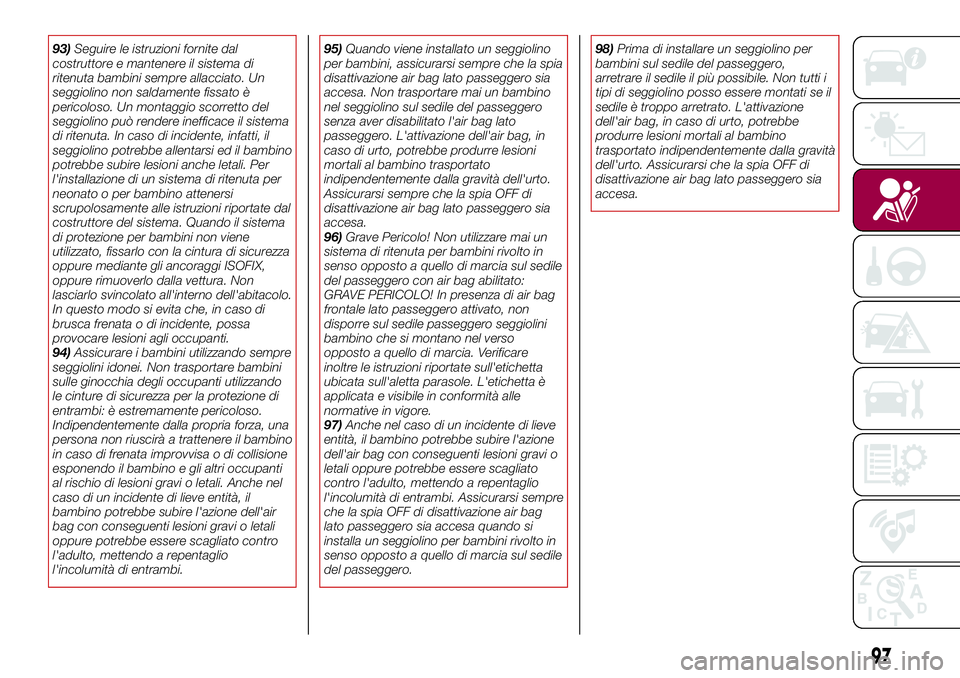

93)Seguire le istruzioni fornite dal
costruttore e mantenere il sistema di
ritenuta bambini sempre allacciato. Un
seggiolino non saldamente fissato è
pericoloso. Un montaggio scorretto del
seggiolino può rendere inefficace il sistema
di ritenuta. In caso di incidente, infatti, il
seggiolino potrebbe allentarsi ed il bambino
potrebbe subire lesioni anche letali. Per
l'installazione di un sistema di ritenuta per
neonato o per bambino attenersi
scrupolosamente alle istruzioni riportate dal
costruttore del sistema. Quando il sistema
di protezione per bambini non viene
utilizzato, fissarlo con la cintura di sicurezza
oppure mediante gli ancoraggi ISOFIX,
oppure rimuoverlo dalla vettura. Non
lasciarlo svincolato all'interno dell'abitacolo.
In questo modo si evita che, in caso di
brusca frenata o di incidente, possa
provocare lesioni agli occupanti.
94)Assicurare i bambini utilizzando sempre
seggiolini idonei. Non trasportare bambini
sulle ginocchia degli occupanti utilizzando
le cinture di sicurezza per la protezione di
entrambi: è estremamente pericoloso.
Indipendentemente dalla propria forza, una
persona non riuscirà a trattenere il bambino
in caso di frenata improvvisa o di collisione
esponendo il bambino e gli altri occupanti
al rischio di lesioni gravi o letali. Anche nel
caso di un incidente di lieve entità, il
bambino potrebbe subire l'azione dell'air
bag con conseguenti lesioni gravi o letali
oppure potrebbe essere scagliato contro
l'adulto, mettendo a repentaglio
l'incolumità di entrambi.95)Quando viene installato un seggiolino
per bambini, assicurarsi sempre che la spia
disattivazione air bag lato passeggero sia
accesa. Non trasportare mai un bambino
nel seggiolino sul sedile del passeggero
senza aver disabilitato l'air bag lato
passeggero. L'attivazione dell'air bag, in
caso di urto, potrebbe produrre lesioni
mortali al bambino trasportato
indipendentemente dalla gravità dell'urto.
Assicurarsi sempre che la spia OFF di
disattivazione air bag lato passeggero sia
accesa.
96)Grave Pericolo! Non utilizzare mai un
sistema di ritenuta per bambini rivolto in
senso opposto a quello di marcia sul sedile
del passeggero con air bag abilitato:
GRAVE PERICOLO! In presenza di air bag
frontale lato passeggero attivato, non
disporre sul sedile passeggero seggiolini
bambino che si montano nel verso
opposto a quello di marcia. Verificare
inoltre le istruzioni riportate sull'etichetta
ubicata sull'aletta parasole. L'etichetta è
applicata e visibile in conformità alle
normative in vigore.
97)Anche nel caso di un incidente di lieve
entità, il bambino potrebbe subire l'azione
dell'air bag con conseguenti lesioni gravi o
letali oppure potrebbe essere scagliato
contro l'adulto, mettendo a repentaglio
l'incolumità di entrambi. Assicurarsi sempre
che la spia OFF di disattivazione air bag
lato passeggero sia accesa quando si
installa un seggiolino per bambini rivolto in
senso opposto a quello di marcia sul sedile
del passeggero.98)Prima di installare un seggiolino per
bambini sul sedile del passeggero,
arretrare il sedile il più possibile. Non tutti i
tipi di seggiolino posso essere montati se il
sedile è troppo arretrato. L'attivazione
dell'air bag, in caso di urto, potrebbe
produrre lesioni mortali al bambino
trasportato indipendentemente dalla gravità
dell'urto. Assicurarsi che la spia OFF di
disattivazione air bag lato passeggero sia
accesa.
97

99)Nelle seguenti condizioni (con sistema
di classificazione occupante sedile
passeggero) è pericoloso posizionare un
bambino su un seggiolino sul sedile
passeggero. La vettura è equipaggiata con
sensore di classificazione occupante sedile
passeggero. Anche se si ha in dotazione il
sensore di classificazione occupante sedile
passeggero, se si deve usare il sedile
passeggero per far sedere un bambino,
l'utilizzo di un seggiolino sul sedile
passeggero nelle seguenti condizioni
aumenta il rischio di ferite gravi, anche
letali, al bambino in caso di innesco dell'air
bag passeggero. La spia OFF di
disattivazione air bag passeggero non si
accende quando: si sistema un bambino
sul seggiolino / sono stati posizionati
bagagli o altri oggetti sul sedile con il
bambino sul seggiolino / Il sedile è bagnato
/ Sono stati versati liquidi sul sedile. / Il
sedile del passeggero è stato spostato
indietro contro bagagli o altri oggetti
posizionati dietro di esso / Sono stati
posizionati bagagli o altri oggetti tra il sedile
passeggero e il sedile guidatore / È stato
posizionato un dispositivo elettrico sul
sedile passeggero / È stato posizionato un
dispositivo elettrico aggiuntivo, quale un
riscaldatore sedile, sulla superficie del
sedile passeggero.100)Non consentire a un bambino o a
qualsiasi altro occupante di sporgersi dal
finestrino laterale o di appoggiarsi a esso
se la vettura è dotata di air bag laterali. È
pericoloso consentire ad un occupante di
sporgersi o appoggiarsi al finestrino o
rimanere nell’area di azione degli air bag
laterali, anche in presenza di un seggiolino
per bambini. L'attivazione dell'air bag
laterale, in caso di urto, potrebbe produrre
lesioni mortali al bambino se posizionato in
maniera errata. Inoltre, sporgersi dalla
porta o appoggiarsi a essa potrebbe inibire
gli air bag laterali. L'air bag laterale
fuoriesce dal lato esterno del sedile, non
consentire al bambino di sporgersi dal
finestrino o di appoggiarsi a esso, anche se
il bambino è posizionato su un seggiolino.
101)Non utilizzare mai una cintura di
sicurezza per l'allacciamento di due
persone. Utilizzare una cintura di sicurezza
per l'allacciamento di due persone è
pericoloso. Una cintura di sicurezza
utilizzata in questo modo non riesce a
distribuire adeguatamente le forze d'urto e i
due passeggeri potrebbero venire
schiacciati l'uno contro l'altro subendo
lesioni gravi o perfino letali. Verificare
sempre che gli occupanti abbiano
indossato correttamente le cinture di
sicurezza.
102)Non utilizzare lo stesso ancoraggio
inferiore per installare più di un sistema di
protezione per bambini. Gli ancoraggi sono
progettati per resistere esclusivamente ai
carichi applicati da sistemi di ritenuta per
bambini installati correttamente. In nessuna
circostanza devono essere utilizzati per
cinture di sicurezza per adulti, imbracature
o per fissare altri oggetti o apparecchiature
alla vettura.103)Il seggiolino deve essere installato
sempre rivolto in direzione opposta a quella
di marcia della vettura. Installare un
seggiolino rivolto in senso opposto a quello
di marcia senza prima aver consultato la
tabella "Idoneità dei sistemi di ritenuta per
bambini per varie posizioni sui sedili" è
pericoloso. Se un seggiolino è rivolto in
direzione opposta al senso di marcia
installato ma non è fissato adeguatamente,
in caso di collisione, il bambino potrebbe
urtare qualcosa o qualcuno all'interno della
vettura e subire lesioni gravi o perfino letali.
104)Non utilizzare mai un sistema di
ritenuta per bambini rivolto in senso
opposto a quello di marcia su un sedile del
passeggero con air bag lato passeggero
abilitato. GRAVE PERICOLO! L'air bag,
gonfiandosi, potrebbe urtare il sistema di
ritenuta per bambini ed il bambino stesso
potrebbe subire lesioni gravi o letali.
Assicurarsi sempre che la spia "OFF" di
disattivazione air bag lato passeggero sia
accesa se è necessaria l'installazione di un
sistema di ritenuta per bambini rivolto in
senso opposto a quello di marcia sul sedile
del passeggero.
105)Il seggiolino deve essere installato
sempre rivolto in direzione di marcia della
vettura: Installare un seggiolino rivolto nella
direzione di marcia senza prima aver
consultato la tabella "Idoneità dei sistemi di
ritenuta per bambini per varie posizioni dei
sedili" è pericoloso. Se il seggiolino è rivolto
nella direzione di marcia, ma non è fissato
adeguatamente, in caso di collisione, il
bambino potrebbe urtare qualcosa o
qualcuno all'interno della vettura e subire
lesioni gravi o perfino letali. Assicurarsi che
la spia OFF di disattivazione air bag lato
passeggero sia accesa.
98
SICUREZZA

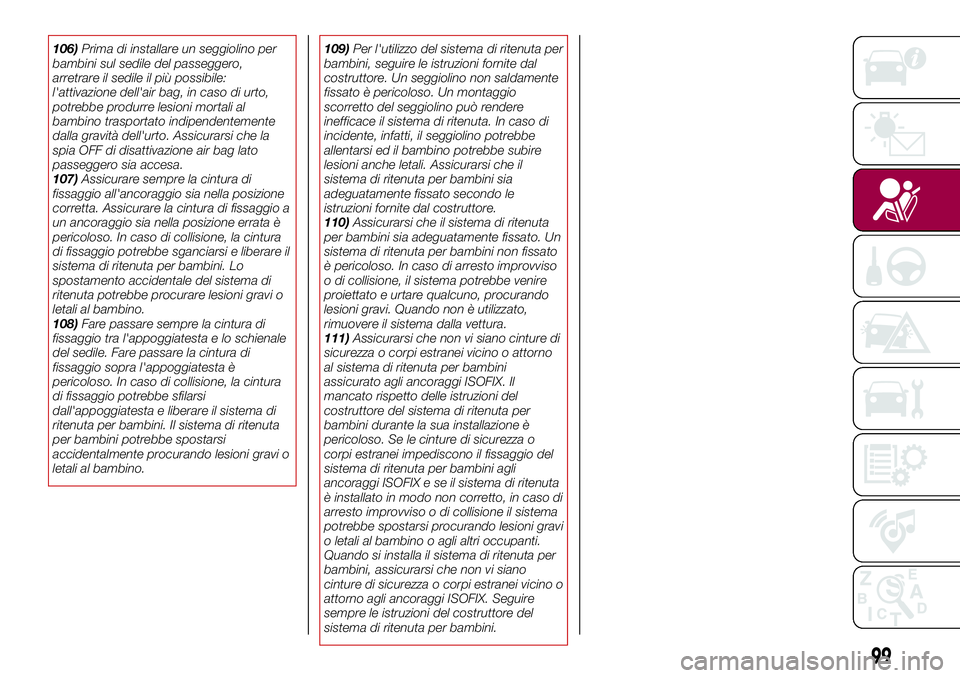

106)Prima di installare un seggiolino per
bambini sul sedile del passeggero,
arretrare il sedile il più possibile:
l'attivazione dell'air bag, in caso di urto,
potrebbe produrre lesioni mortali al
bambino trasportato indipendentemente
dalla gravità dell'urto. Assicurarsi che la
spia OFF di disattivazione air bag lato
passeggero sia accesa.
107)Assicurare sempre la cintura di
fissaggio all'ancoraggio sia nella posizione
corretta. Assicurare la cintura di fissaggio a
un ancoraggio sia nella posizione errata è
pericoloso. In caso di collisione, la cintura
di fissaggio potrebbe sganciarsi e liberare il
sistema di ritenuta per bambini. Lo
spostamento accidentale del sistema di
ritenuta potrebbe procurare lesioni gravi o
letali al bambino.
108)Fare passare sempre la cintura di
fissaggio tra l'appoggiatesta e lo schienale
del sedile. Fare passare la cintura di
fissaggio sopra l'appoggiatesta è
pericoloso. In caso di collisione, la cintura
di fissaggio potrebbe sfilarsi
dall'appoggiatesta e liberare il sistema di
ritenuta per bambini. Il sistema di ritenuta
per bambini potrebbe spostarsi
accidentalmente procurando lesioni gravi o
letali al bambino.109)Per l'utilizzo del sistema di ritenuta per
bambini, seguire le istruzioni fornite dal
costruttore. Un seggiolino non saldamente
fissato è pericoloso. Un montaggio
scorretto del seggiolino può rendere
inefficace il sistema di ritenuta. In caso di
incidente, infatti, il seggiolino potrebbe
allentarsi ed il bambino potrebbe subire
lesioni anche letali. Assicurarsi che il
sistema di ritenuta per bambini sia
adeguatamente fissato secondo le
istruzioni fornite dal costruttore.
110)Assicurarsi che il sistema di ritenuta
per bambini sia adeguatamente fissato. Un
sistema di ritenuta per bambini non fissato
è pericoloso. In caso di arresto improvviso
o di collisione, il sistema potrebbe venire
proiettato e urtare qualcuno, procurando
lesioni gravi. Quando non è utilizzato,
rimuovere il sistema dalla vettura.
111)Assicurarsi che non vi siano cinture di
sicurezza o corpi estranei vicino o attorno
al sistema di ritenuta per bambini
assicurato agli ancoraggi ISOFIX. Il
mancato rispetto delle istruzioni del
costruttore del sistema di ritenuta per
bambini durante la sua installazione è
pericoloso. Se le cinture di sicurezza o
corpi estranei impediscono il fissaggio del
sistema di ritenuta per bambini agli
ancoraggi ISOFIX e se il sistema di ritenuta
è installato in modo non corretto, in caso di
arresto improvviso o di collisione il sistema
potrebbe spostarsi procurando lesioni gravi
o letali al bambino o agli altri occupanti.
Quando si installa il sistema di ritenuta per
bambini, assicurarsi che non vi siano
cinture di sicurezza o corpi estranei vicino o
attorno agli ancoraggi ISOFIX. Seguire
sempre le istruzioni del costruttore del
sistema di ritenuta per bambini.
99

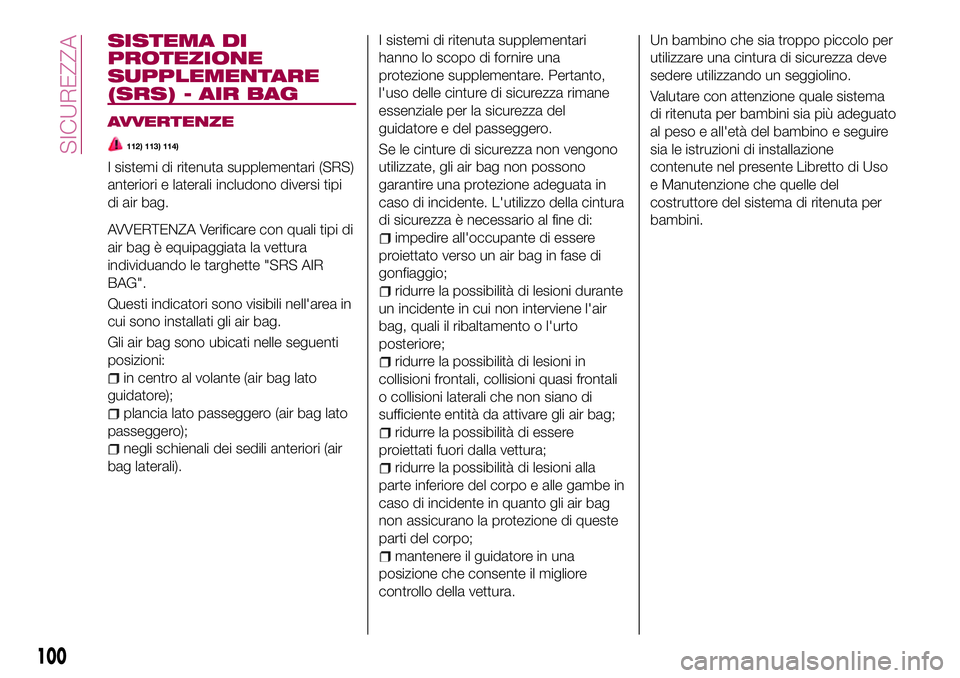

SISTEMA DI
PROTEZIONE
SUPPLEMENTARE
(SRS) - AIR BAG
AVVERTENZE
112) 113) 114)
I sistemi di ritenuta supplementari (SRS)
anteriori e laterali includono diversi tipi
di air bag.
AVVERTENZA Verificare con quali tipi di
air bag è equipaggiata la vettura
individuando le targhette "SRS AIR
BAG".
Questi indicatori sono visibili nell'area in
cui sono installati gli air bag.
Gli air bag sono ubicati nelle seguenti
posizioni:
in centro al volante (air bag lato
guidatore);
plancia lato passeggero (air bag lato
passeggero);
negli schienali dei sedili anteriori (air
bag laterali).I sistemi di ritenuta supplementari
hanno lo scopo di fornire una
protezione supplementare. Pertanto,
l'uso delle cinture di sicurezza rimane
essenziale per la sicurezza del
guidatore e del passeggero.
Se le cinture di sicurezza non vengono
utilizzate, gli air bag non possono
garantire una protezione adeguata in
caso di incidente. L'utilizzo della cintura
di sicurezza è necessario al fine di:
impedire all'occupante di essere
proiettato verso un air bag in fase di
gonfiaggio;
ridurre la possibilità di lesioni durante
un incidente in cui non interviene l'air
bag, quali il ribaltamento o l'urto
posteriore;
ridurre la possibilità di lesioni in
collisioni frontali, collisioni quasi frontali
o collisioni laterali che non siano di
sufficiente entità da attivare gli air bag;
ridurre la possibilità di essere
proiettati fuori dalla vettura;
ridurre la possibilità di lesioni alla
parte inferiore del corpo e alle gambe in
caso di incidente in quanto gli air bag
non assicurano la protezione di queste
parti del corpo;
mantenere il guidatore in una
posizione che consente il migliore
controllo della vettura.Un bambino che sia troppo piccolo per
utilizzare una cintura di sicurezza deve
sedere utilizzando un seggiolino.
Valutare con attenzione quale sistema
di ritenuta per bambini sia più adeguato
al peso e all'età del bambino e seguire
sia le istruzioni di installazione
contenute nel presente Libretto di Uso
e Manutenzione che quelle del
costruttore del sistema di ritenuta per
bambini.
100
SICUREZZA

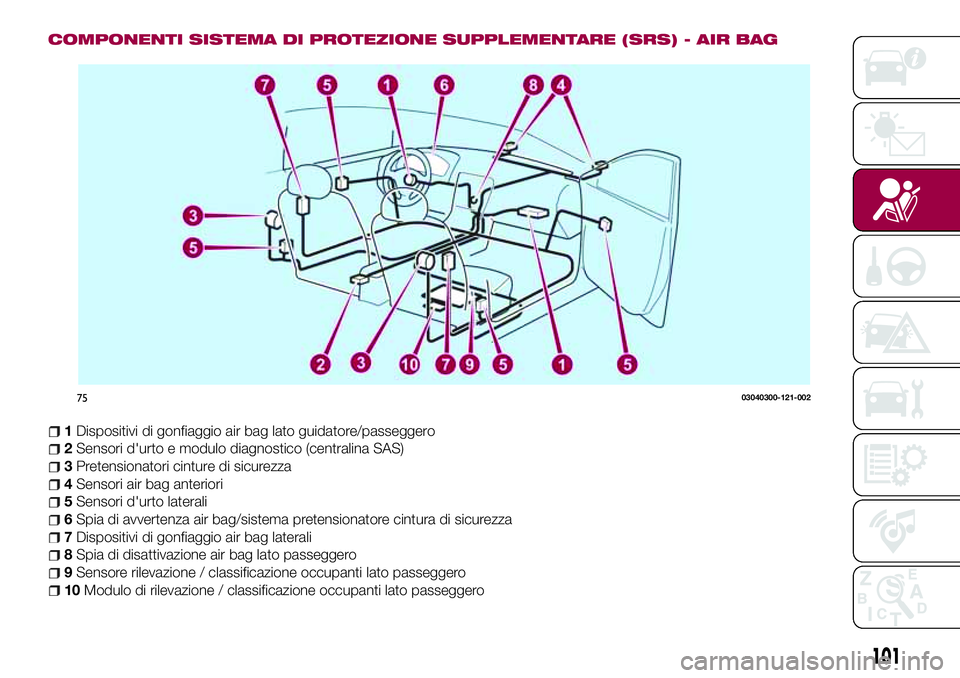

COMPONENTI SISTEMA DI PROTEZIONE SUPPLEMENTARE (SRS) - AIR BAG
1Dispositivi di gonfiaggio air bag lato guidatore/passeggero
2Sensori d'urto e modulo diagnostico (centralina SAS)
3Pretensionatori cinture di sicurezza
4Sensori air bag anteriori
5Sensori d'urto laterali
6Spia di avvertenza air bag/sistema pretensionatore cintura di sicurezza
7Dispositivi di gonfiaggio air bag laterali
8Spia di disattivazione air bag lato passeggero
9Sensore rilevazione / classificazione occupanti lato passeggero
10Modulo di rilevazione / classificazione occupanti lato passeggero
7503040300-121-002
101

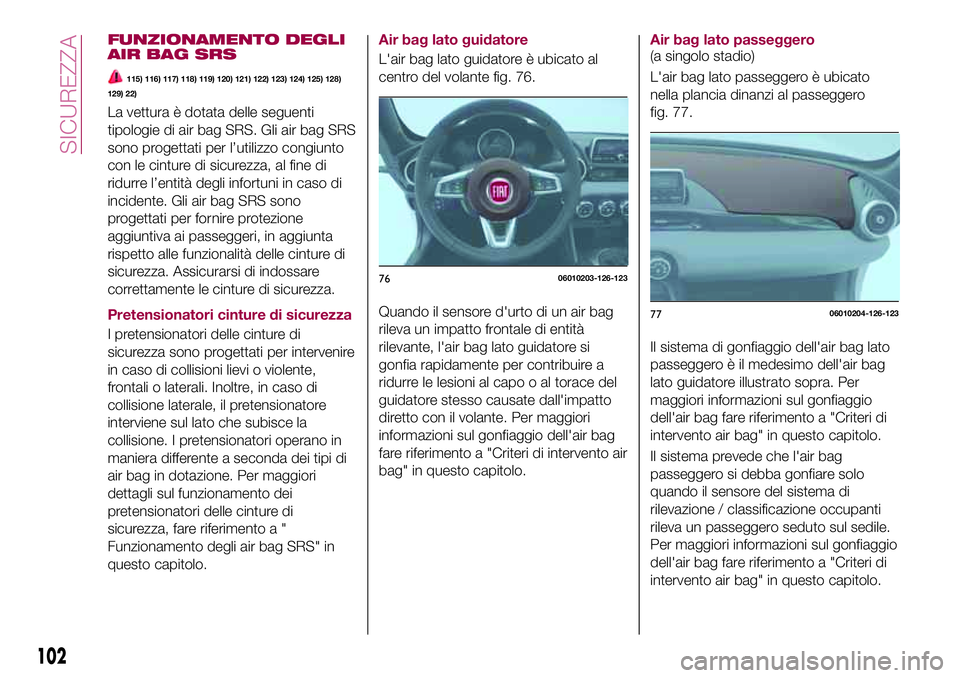

FUNZIONAMENTO DEGLI
AIR BAG SRS
115) 116) 117) 118) 119) 120) 121) 122) 123) 124) 125) 128)
129) 22)
La vettura è dotata delle seguenti
tipologie di air bag SRS. Gli air bag SRS
sono progettati per l’utilizzo congiunto
con le cinture di sicurezza, al fine di
ridurre l’entità degli infortuni in caso di
incidente. Gli air bag SRS sono
progettati per fornire protezione
aggiuntiva ai passeggeri, in aggiunta
rispetto alle funzionalità delle cinture di
sicurezza. Assicurarsi di indossare
correttamente le cinture di sicurezza.
Pretensionatori cinture di sicurezza
I pretensionatori delle cinture di
sicurezza sono progettati per intervenire
in caso di collisioni lievi o violente,
frontali o laterali. Inoltre, in caso di
collisione laterale, il pretensionatore
interviene sul lato che subisce la
collisione. I pretensionatori operano in
maniera differente a seconda dei tipi di
air bag in dotazione. Per maggiori
dettagli sul funzionamento dei
pretensionatori delle cinture di
sicurezza, fare riferimento a "
Funzionamento degli air bag SRS" in
questo capitolo.Air bag lato guidatore
L'air bag lato guidatore è ubicato al
centro del volante fig. 76.
Quando il sensore d'urto di un air bag
rileva un impatto frontale di entità
rilevante, l'air bag lato guidatore si
gonfia rapidamente per contribuire a
ridurre le lesioni al capo o al torace del
guidatore stesso causate dall'impatto
diretto con il volante. Per maggiori
informazioni sul gonfiaggio dell'air bag
fare riferimento a "Criteri di intervento air
bag" in questo capitolo.Air bag lato passeggero
(a singolo stadio)
L'air bag lato passeggero è ubicato
nella plancia dinanzi al passeggero
fig. 77.
Il sistema di gonfiaggio dell'air bag lato
passeggero è il medesimo dell'air bag
lato guidatore illustrato sopra. Per
maggiori informazioni sul gonfiaggio
dell'air bag fare riferimento a "Criteri di
intervento air bag" in questo capitolo.
Il sistema prevede che l'air bag
passeggero si debba gonfiare solo
quando il sensore del sistema di
rilevazione / classificazione occupanti
rileva un passeggero seduto sul sedile.
Per maggiori informazioni sul gonfiaggio
dell'air bag fare riferimento a "Criteri di
intervento air bag" in questo capitolo.
7606010203-126-123
7706010204-126-123
102
SICUREZZA
