2018 FIAT 124 SPIDER Libretto Uso Manutenzione (in Italian)

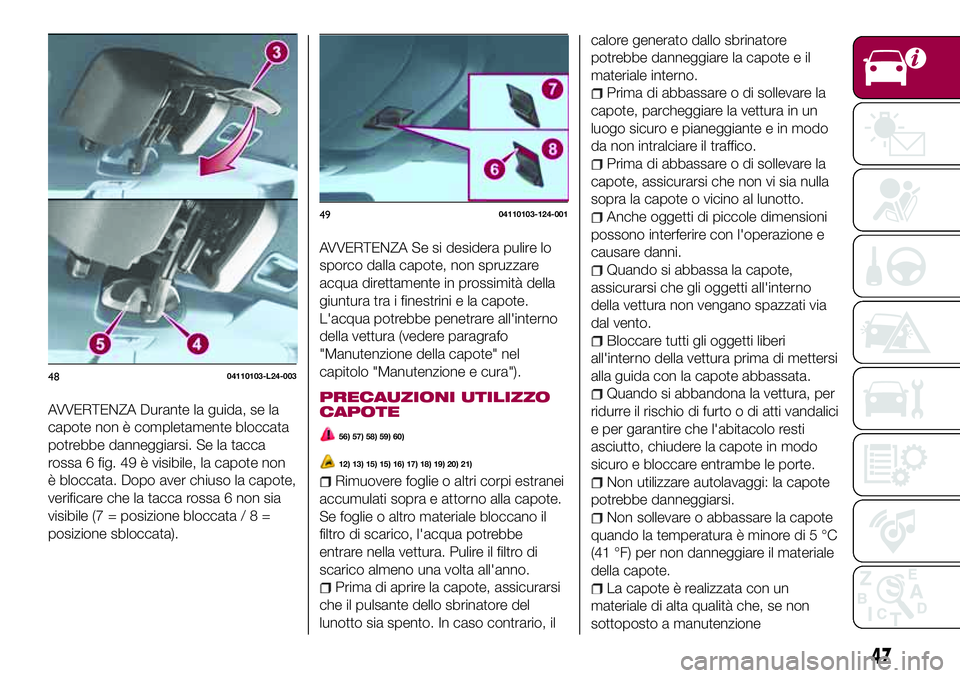

AVVERTENZA Durante la guida, se la
capote non è completamente bloccata
potrebbe danneggiarsi. Se la tacca
rossa 6 fig. 49 è visibile, la capote non
è bloccata. Dopo aver chiuso la capote,
verificare che la tacca rossa 6 non sia
visibile (7 = posizione bloccata/8=
posizione sbloccata).AVVERTENZA Se si desidera pulire lo
sporco dalla capote, non spruzzare
acqua direttamente in prossimità della
giuntura tra i finestrini e la capote.
L'acqua potrebbe penetrare all'interno
della vettura (vedere paragrafo
"Manutenzione della capote" nel
capitolo "Manutenzione e cura").
PRECAUZIONI UTILIZZO
CAPOTE
56) 57) 58) 59) 60)
12) 13) 15) 15) 16) 17) 18) 19) 20) 21)
Rimuovere foglie o altri corpi estranei
accumulati sopra e attorno alla capote.
Se foglie o altro materiale bloccano il
filtro di scarico, l'acqua potrebbe
entrare nella vettura. Pulire il filtro di
scarico almeno una volta all'anno.
Prima di aprire la capote, assicurarsi
che il pulsante dello sbrinatore del
lunotto sia spento. In caso contrario, ilcalore generato dallo sbrinatore
potrebbe danneggiare la capote e il
materiale interno.
Prima di abbassare o di sollevare la
capote, parcheggiare la vettura in un
luogo sicuro e pianeggiante e in modo
da non intralciare il traffico.
Prima di abbassare o di sollevare la
capote, assicurarsi che non vi sia nulla
sopra la capote o vicino al lunotto.
Anche oggetti di piccole dimensioni
possono interferire con l'operazione e
causare danni.
Quando si abbassa la capote,
assicurarsi che gli oggetti all'interno
della vettura non vengano spazzati via
dal vento.
Bloccare tutti gli oggetti liberi
all'interno della vettura prima di mettersi
alla guida con la capote abbassata.
Quando si abbandona la vettura, per
ridurre il rischio di furto o di atti vandalici
e per garantire che l'abitacolo resti
asciutto, chiudere la capote in modo
sicuro e bloccare entrambe le porte.
Non utilizzare autolavaggi: la capote
potrebbe danneggiarsi.
Non sollevare o abbassare la capote
quando la temperatura è minore di 5 °C
(41 °F) per non danneggiare il materiale
della capote.
La capote è realizzata con un
materiale di alta qualità che, se non
sottoposto a manutenzione
4804110103-L24-003
4904110103-124-001
47

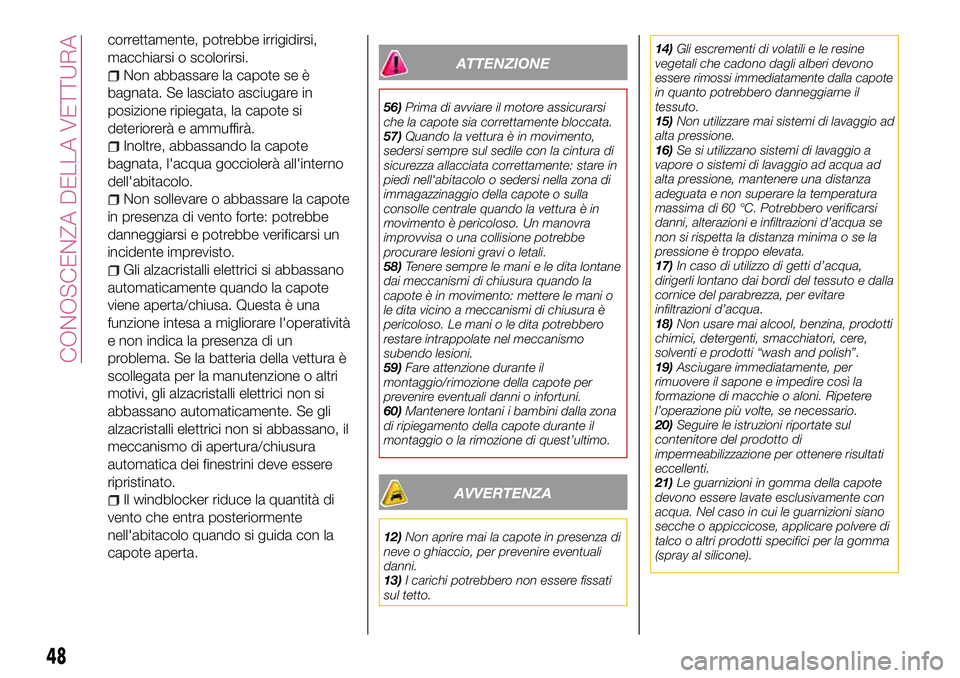

correttamente, potrebbe irrigidirsi,
macchiarsi o scolorirsi.
Non abbassare la capote se è
bagnata. Se lasciato asciugare in
posizione ripiegata, la capote si
deteriorerà e ammuffirà.
Inoltre, abbassando la capote
bagnata, l'acqua gocciolerà all'interno
dell'abitacolo.
Non sollevare o abbassare la capote
in presenza di vento forte: potrebbe
danneggiarsi e potrebbe verificarsi un
incidente imprevisto.
Gli alzacristalli elettrici si abbassano
automaticamente quando la capote
viene aperta/chiusa. Questa è una
funzione intesa a migliorare l'operatività
e non indica la presenza di un
problema. Se la batteria della vettura è
scollegata per la manutenzione o altri
motivi, gli alzacristalli elettrici non si
abbassano automaticamente. Se gli
alzacristalli elettrici non si abbassano, il
meccanismo di apertura/chiusura
automatica dei finestrini deve essere
ripristinato.
Il windblocker riduce la quantità di
vento che entra posteriormente
nell'abitacolo quando si guida con la
capote aperta.
ATTENZIONE
56)Prima di avviare il motore assicurarsi
che la capote sia correttamente bloccata.
57)Quando la vettura è in movimento,
sedersi sempre sul sedile con la cintura di
sicurezza allacciata correttamente: stare in
piedi nell'abitacolo o sedersi nella zona di
immagazzinaggio della capote o sulla
consolle centrale quando la vettura è in
movimento è pericoloso. Un manovra
improvvisa o una collisione potrebbe
procurare lesioni gravi o letali.
58)Tenere sempre le mani e le dita lontane
dai meccanismi di chiusura quando la
capote è in movimento: mettere le mani o
le dita vicino a meccanismi di chiusura è
pericoloso. Le mani o le dita potrebbero
restare intrappolate nel meccanismo
subendo lesioni.
59)Fare attenzione durante il
montaggio/rimozione della capote per
prevenire eventuali danni o infortuni.
60)Mantenere lontani i bambini dalla zona
di ripiegamento della capote durante il
montaggio o la rimozione di quest’ultimo.
AVVERTENZA
12)Non aprire mai la capote in presenza di
neve o ghiaccio, per prevenire eventuali
danni.
13)I carichi potrebbero non essere fissati
sul tetto.14)Gli escrementi di volatili e le resine
vegetali che cadono dagli alberi devono
essere rimossi immediatamente dalla capotein quanto potrebbero danneggiarne il
tessuto.
15)Non utilizzare mai sistemi di lavaggio ad
alta pressione.
16)Se si utilizzano sistemi di lavaggio a
vapore o sistemi di lavaggio ad acqua ad
alta pressione, mantenere una distanza
adeguata e non superare la temperatura
massima di 60 °C. Potrebbero verificarsi
danni, alterazioni e infiltrazioni d’acqua se
non si rispetta la distanza minima o se la
pressione è troppo elevata.
17)In caso di utilizzo di getti d’acqua,
dirigerli lontano dai bordi del tessuto e dalla
cornice del parabrezza, per evitare
infiltrazioni d’acqua.
18)Non usare mai alcool, benzina, prodotti
chimici, detergenti, smacchiatori, cere,
solventi e prodotti “wash and polish”.
19)Asciugare immediatamente, per
rimuovere il sapone e impedire così la
formazione di macchie o aloni. Ripetere
l’operazione più volte, se necessario.
20)Seguire le istruzioni riportate sul
contenitore del prodotto di
impermeabilizzazione per ottenere risultati
eccellenti.
21)Le guarnizioni in gomma della capote
devono essere lavate esclusivamente con
acqua. Nel caso in cui le guarnizioni siano
secche o appiccicose, applicare polvere di
talco o altri prodotti specifici per la gomma
(spray al silicone).
48
CONOSCENZA DELLA VETTURA

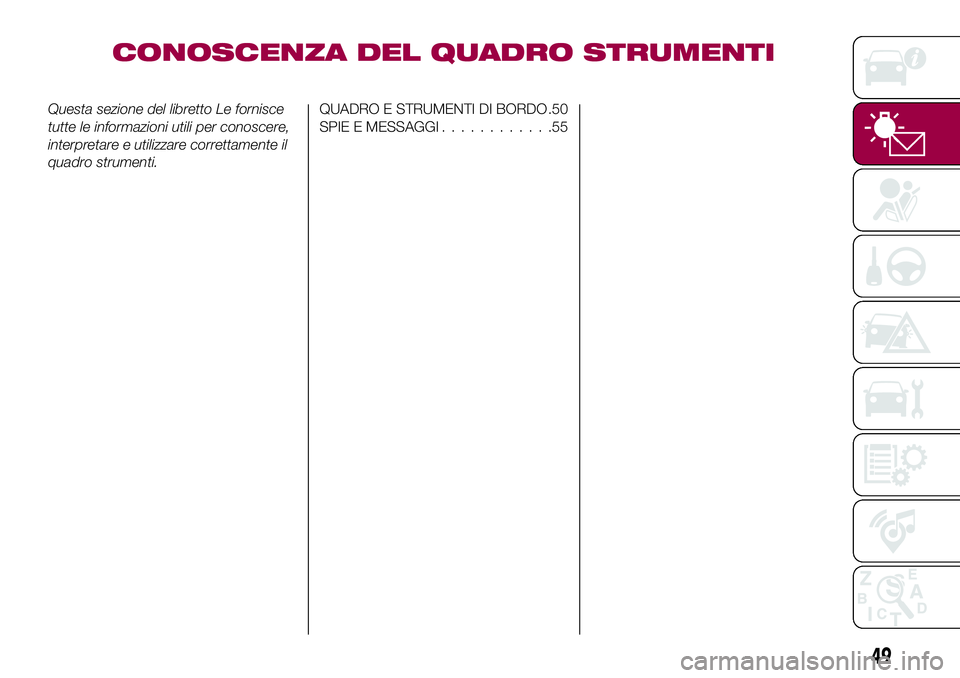

CONOSCENZA DEL QUADRO STRUMENTI
Questa sezione del libretto Le fornisce
tutte le informazioni utili per conoscere,
interpretare e utilizzare correttamente il
quadro strumenti.QUADRO E STRUMENTI DI BORDO .50
SPIE E MESSAGGI............55
49

QUADRO E STRUMENTI DI BORDO
1. Contachilometri/contachilometri parziale e pulsante Trip computer/Illuminazione plancia portastrumenti - 2. Contagiri-
3. Tachimetro - 4. Display informazioni cambio automatico - 5. Display contachilometri/Trip computer/Indicatore temperatura
liquido raffreddamento motore/Indicatore livello combustibile/Speed Limiter/Cruise control/Interruttore INFO
5005020100-121-001
50
CONOSCENZA DEL QUADRO STRUMENTI

VERSIONI CON GUIDA A DESTRA
1. Contachilometri/contachilometri parziale e pulsante Trip computer/Illuminazione plancia portastrumenti - 2. Contagiri-
3. Tachimetro - 4. Display informazioni cambio automatico - 5. Display contachilometri/Trip computer/Indicatore temperatura
liquido raffreddamento motore/Indicatore livello combustibile/Speed Limiter/Cruise control/Interruttore INFO
5105020100-667-888
51

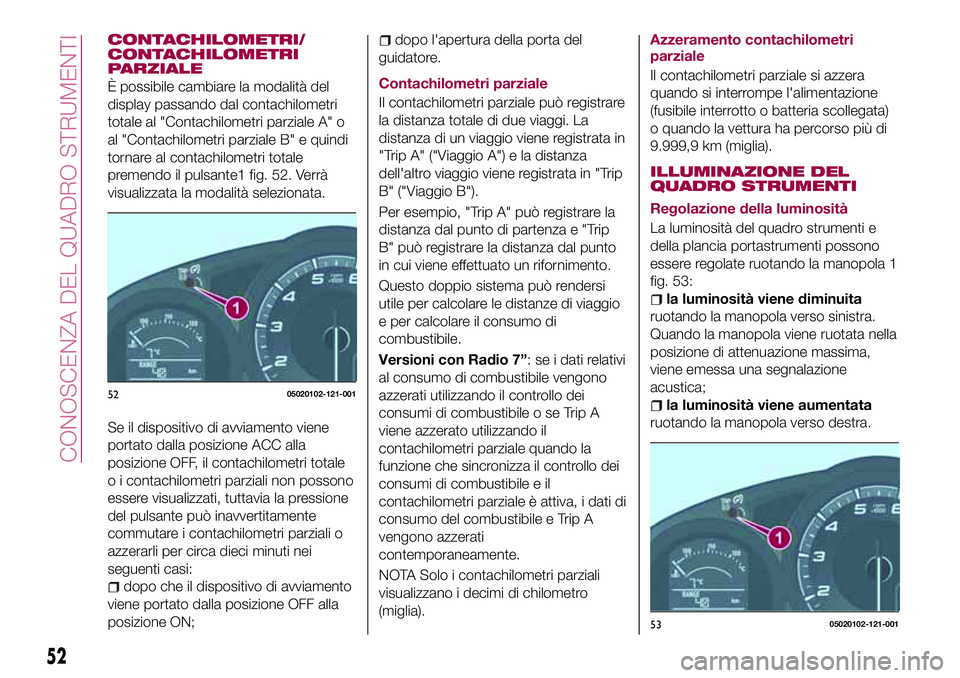

CONTACHILOMETRI/
CONTACHILOMETRI
PARZIALE
È possibile cambiare la modalità del
display passando dal contachilometri
totale al "Contachilometri parziale A" o
al "Contachilometri parziale B" e quindi
tornare al contachilometri totale
premendo il pulsante1 fig. 52. Verrà
visualizzata la modalità selezionata.
Se il dispositivo di avviamento viene
portato dalla posizione ACC alla
posizione OFF, il contachilometri totale
o i contachilometri parziali non possono
essere visualizzati, tuttavia la pressione
del pulsante può inavvertitamente
commutare i contachilometri parziali o
azzerarli per circa dieci minuti nei
seguenti casi:
dopo che il dispositivo di avviamento
viene portato dalla posizione OFF alla
posizione ON;
dopo l'apertura della porta del
guidatore.
Contachilometri parziale
Il contachilometri parziale può registrare
la distanza totale di due viaggi. La
distanza di un viaggio viene registrata in
"Trip A" ("Viaggio A") e la distanza
dell'altro viaggio viene registrata in "Trip
B" ("Viaggio B").
Per esempio, "Trip A" può registrare la
distanza dal punto di partenza e "Trip
B" può registrare la distanza dal punto
in cui viene effettuato un rifornimento.
Questo doppio sistema può rendersi
utile per calcolare le distanze di viaggio
e per calcolare il consumo di
combustibile.
Versioni con Radio 7”: se i dati relativi
al consumo di combustibile vengono
azzerati utilizzando il controllo dei
consumi di combustibile o se Trip A
viene azzerato utilizzando il
contachilometri parziale quando la
funzione che sincronizza il controllo dei
consumi di combustibile e il
contachilometri parziale è attiva, i dati di
consumo del combustibile e Trip A
vengono azzerati
contemporaneamente.
NOTA Solo i contachilometri parziali
visualizzano i decimi di chilometro
(miglia).Azzeramento contachilometri
parziale
Il contachilometri parziale si azzera
quando si interrompe l'alimentazione
(fusibile interrotto o batteria scollegata)
o quando la vettura ha percorso più di
9.999,9 km (miglia).
ILLUMINAZIONE DEL
QUADRO STRUMENTI
Regolazione della luminosità
La luminosità del quadro strumenti e
della plancia portastrumenti possono
essere regolate ruotando la manopola 1
fig. 53:
la luminosità viene diminuita
ruotando la manopola verso sinistra.
Quando la manopola viene ruotata nella
posizione di attenuazione massima,
viene emessa una segnalazione
acustica;
la luminosità viene aumentata
ruotando la manopola verso destra.5205020102-121-001
5305020102-121-001
52
CONOSCENZA DEL QUADRO STRUMENTI

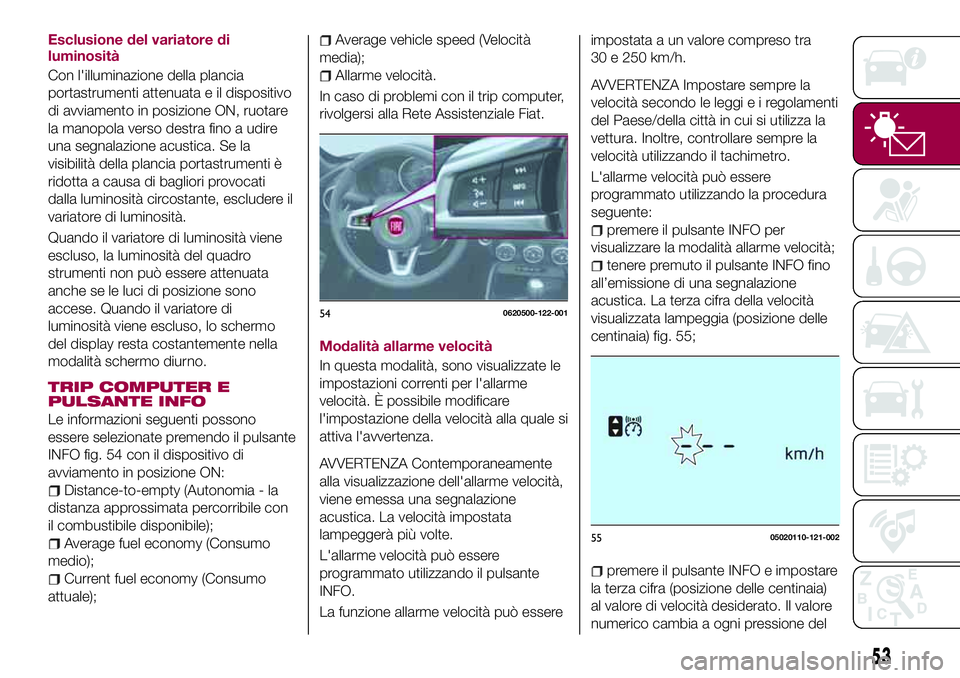

Esclusione del variatore di
luminosità
Con l'illuminazione della plancia
portastrumenti attenuata e il dispositivo
di avviamento in posizione ON, ruotare
la manopola verso destra fino a udire
una segnalazione acustica. Se la
visibilità della plancia portastrumenti è
ridotta a causa di bagliori provocati
dalla luminosità circostante, escludere il
variatore di luminosità.
Quando il variatore di luminosità viene
escluso, la luminosità del quadro
strumenti non può essere attenuata
anche se le luci di posizione sono
accese. Quando il variatore di
luminosità viene escluso, lo schermo
del display resta costantemente nella
modalità schermo diurno.
TRIP COMPUTER E
PULSANTE INFO
Le informazioni seguenti possono
essere selezionate premendo il pulsante
INFO fig. 54 con il dispositivo di
avviamento in posizione ON:
Distance-to-empty (Autonomia - la
distanza approssimata percorribile con
il combustibile disponibile);
Average fuel economy (Consumo
medio);
Current fuel economy (Consumo
attuale);
Average vehicle speed (Velocità
media);
Allarme velocità.
In caso di problemi con il trip computer,
rivolgersi alla Rete Assistenziale Fiat.
Modalità allarme velocità
In questa modalità, sono visualizzate le
impostazioni correnti per l'allarme
velocità. È possibile modificare
l'impostazione della velocità alla quale si
attiva l'avvertenza.
AVVERTENZA Contemporaneamente
alla visualizzazione dell'allarme velocità,
viene emessa una segnalazione
acustica. La velocità impostata
lampeggerà più volte.
L'allarme velocità può essere
programmato utilizzando il pulsante
INFO.
La funzione allarme velocità può essereimpostata a un valore compreso tra
30 e 250 km/h.
AVVERTENZA Impostare sempre la
velocità secondo le leggieiregolamenti
del Paese/della città in cui si utilizza la
vettura. Inoltre, controllare sempre la
velocità utilizzando il tachimetro.
L'allarme velocità può essere
programmato utilizzando la procedura
seguente:
premere il pulsante INFO per
visualizzare la modalità allarme velocità;
tenere premuto il pulsante INFO fino
all’emissione di una segnalazione
acustica. La terza cifra della velocità
visualizzata lampeggia (posizione delle
centinaia) fig. 55;
premere il pulsante INFO e impostare
la terza cifra (posizione delle centinaia)
al valore di velocità desiderato. Il valore
numerico cambia a ogni pressione del
540620500-122-001
5505020110-121-002
53

pulsante INFO;

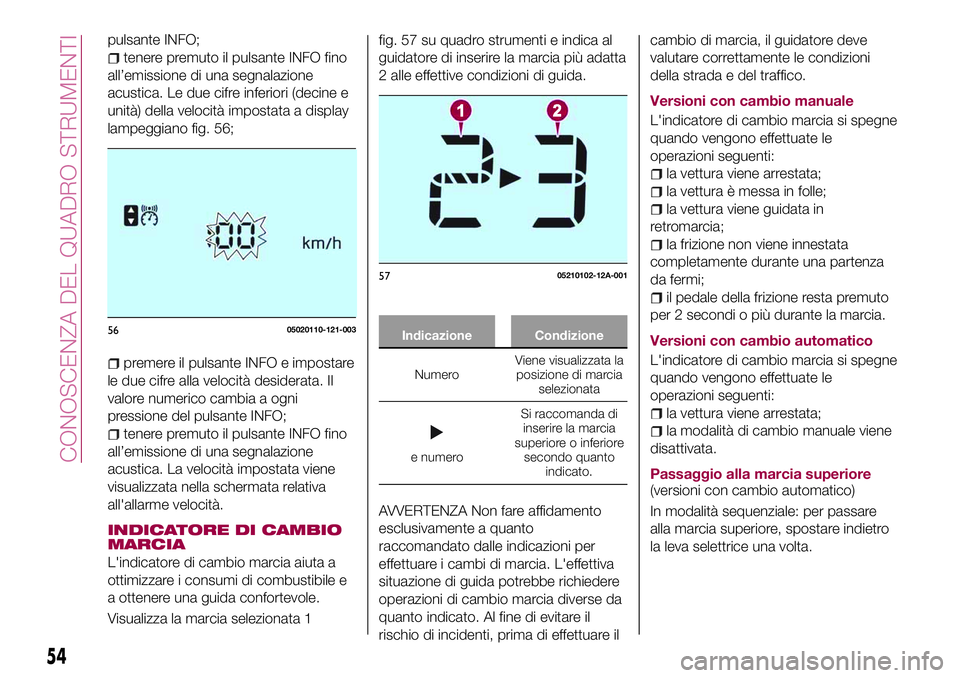

tenere premuto il pulsante INFO fino
all’emissione di una segnalazione
acustica. Le due cifre inferiori (decine e
unità) della velocità impostata a display
lampeggiano fig. 56;
premere il pulsante INFO e impostare
le due cifre alla velocità desiderata. Il
valore numerico cambia a ogni
pressione del pulsante INFO;
tenere premuto il pulsante INFO fino
all’emissione di una segnalazione
acustica. La velocità impostata viene
visualizzata nella schermata relativa
all'allarme velocità.
INDICATORE DI CAMBIO
MARCIA
L'indicatore di cambio marcia aiuta a
ottimizzare i consumi di combustibile e
a ottenere una guida confortevole.
Visualizza la marcia selezionata 1fig. 57 su quadro strumenti e indica al
guidatore di inserire la marcia più adatta
2 alle effettive condizioni di guida.
Indicazione Condizione
NumeroViene visualizzata la
posizione di marcia
selezionata
e numeroSi raccomanda di
inserire la marcia
superiore o inferiore
secondo quanto
indicato.
AVVERTENZA Non fare affidamento
esclusivamente a quanto
raccomandato dalle indicazioni per
effettuare i cambi di marcia. L'effettiva
situazione di guida potrebbe richiedere
operazioni di cambio marcia diverse da
quanto indicato. Al fine di evitare il
rischio di incidenti, prima di effettuare ilcambio di marcia, il guidatore deve
valutare correttamente le condizioni
della strada e del traffico.
Versioni con cambio manuale
L'indicatore di cambio marcia si spegne
quando vengono effettuate le
operazioni seguenti:
la vettura viene arrestata;
la vettura è messa in folle;
la vettura viene guidata in
retromarcia;
la frizione non viene innestata
completamente durante una partenza
da fermi;
il pedale della frizione resta premuto
per 2 secondi o più durante la marcia.
Versioni con cambio automatico
L'indicatore di cambio marcia si spegne
quando vengono effettuate le
operazioni seguenti:
la vettura viene arrestata;
la modalità di cambio manuale viene
disattivata.
Passaggio alla marcia superiore
(versioni con cambio automatico)
In modalità sequenziale: per passare
alla marcia superiore, spostare indietro
la leva selettrice una volta.
5605020110-121-003
5705210102-12A-001
54
CONOSCENZA DEL QUADRO STRUMENTI
