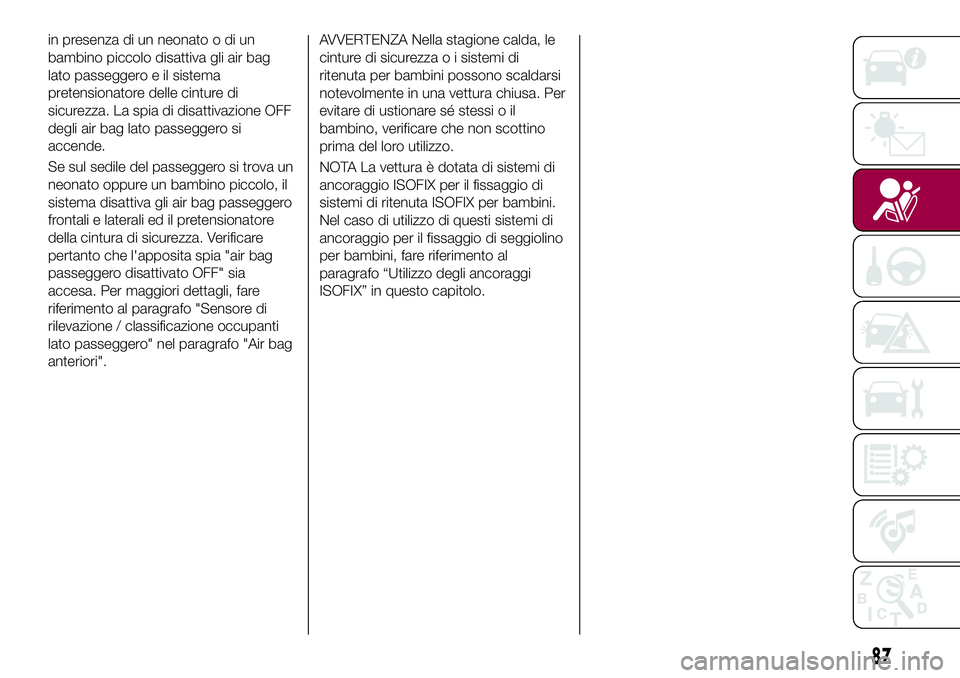

in presenza di un neonato o di un
bambino piccolo disattiva gli air bag
lato passeggero e il sistema
pretensionatore delle cinture di
sicurezza. La spia di disattivazione OFF
degli air bag lato passeggero si
accende.
Se sul sedile del passeggero si trova un
neonato oppure un bambino piccolo, il
sistema disattiva gli air bag passeggero
frontali e laterali ed il pretensionatore
della cintura di sicurezza. Verificare
pertanto che l'apposita spia "air bag
passeggero disattivato OFF" sia
accesa. Per maggiori dettagli, fare
riferimento al paragrafo "Sensore di
rilevazione / classificazione occupanti
lato passeggero" nel paragrafo "Air bag
anteriori".AVVERTENZA Nella stagione calda, le
cinture di sicurezza o i sistemi di
ritenuta per bambini possono scaldarsi
notevolmente in una vettura chiusa. Per
evitare di ustionare sé stessi o il
bambino, verificare che non scottino
prima del loro utilizzo.
NOTA La vettura è dotata di sistemi di
ancoraggio ISOFIX per il fissaggio di
sistemi di ritenuta ISOFIX per bambini.
Nel caso di utilizzo di questi sistemi di
ancoraggio per il fissaggio di seggiolino
per bambini, fare riferimento al
paragrafo “Utilizzo degli ancoraggi
ISOFIX” in questo capitolo.
87

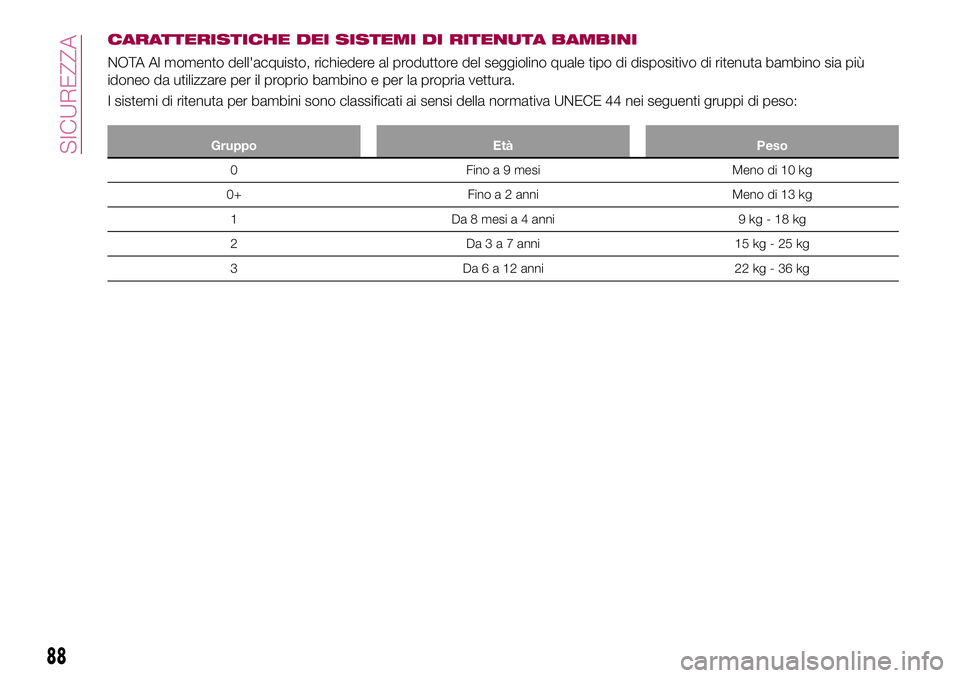

CARATTERISTICHE DEI SISTEMI DI RITENUTA BAMBINI
NOTA Al momento dell'acquisto, richiedere al produttore del seggiolino quale tipo di dispositivo di ritenuta bambino sia più
idoneo da utilizzare per il proprio bambino e per la propria vettura.
I sistemi di ritenuta per bambini sono classificati ai sensi della normativa UNECE 44 nei seguenti gruppi di peso:
Gruppo Età Peso
0 Fino a 9 mesi Meno di 10 kg
0+ Fino a 2 anni Meno di 13 kg
1 Da 8 mesi a 4 anni 9 kg - 18 kg
2 Da3a7anni 15 kg - 25 kg
3 Da6a12anni 22 kg - 36 kg
88
SICUREZZA

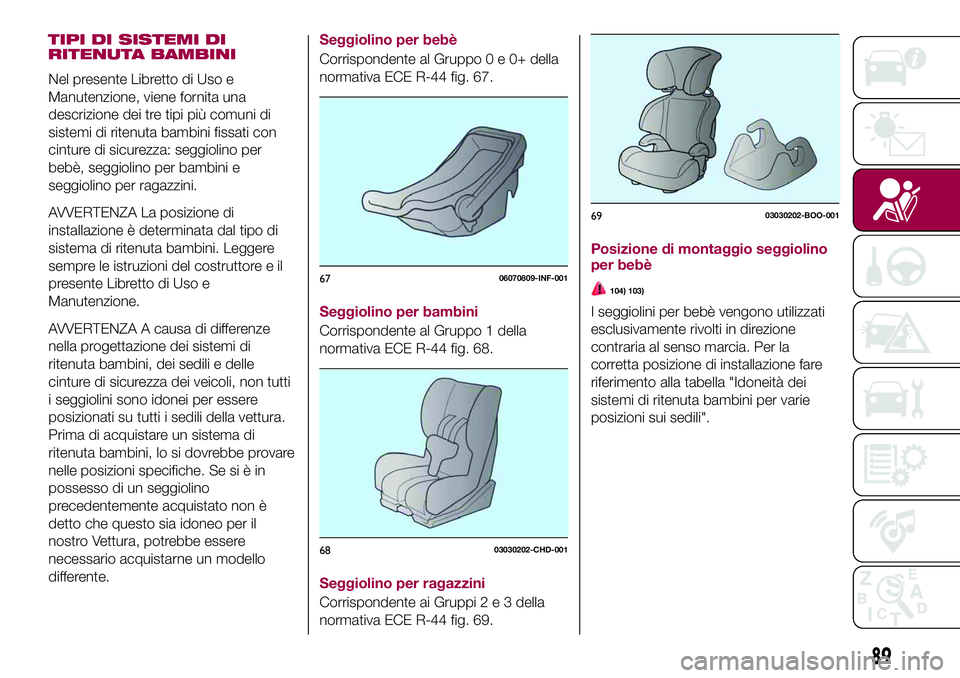

TIPI DI SISTEMI DI
RITENUTA BAMBINI
Nel presente Libretto di Uso e
Manutenzione, viene fornita una
descrizione dei tre tipi più comuni di
sistemi di ritenuta bambini fissati con
cinture di sicurezza: seggiolino per
bebè, seggiolino per bambini e
seggiolino per ragazzini.
AVVERTENZA La posizione di
installazione è determinata dal tipo di
sistema di ritenuta bambini. Leggere
sempre le istruzioni del costruttore e il
presente Libretto di Uso e
Manutenzione.
AVVERTENZA A causa di differenze
nella progettazione dei sistemi di
ritenuta bambini, dei sedili e delle
cinture di sicurezza dei veicoli, non tutti
i seggiolini sono idonei per essere
posizionati su tutti i sedili della vettura.
Prima di acquistare un sistema di
ritenuta bambini, lo si dovrebbe provare
nelle posizioni specifiche. Se si è in
possesso di un seggiolino
precedentemente acquistato non è
detto che questo sia idoneo per il
nostro Vettura, potrebbe essere
necessario acquistarne un modello
differente.
Seggiolino per bebè
Corrispondente al Gruppo0e0+della
normativa ECE R-44 fig. 67.
Seggiolino per bambini
Corrispondente al Gruppo 1 della
normativa ECE R-44 fig. 68.
Seggiolino per ragazzini
Corrispondente ai Gruppi2e3della
normativa ECE R-44 fig. 69.Posizione di montaggio seggiolino
per bebè
104) 103)
I seggiolini per bebè vengono utilizzati
esclusivamente rivolti in direzione
contraria al senso marcia. Per la
corretta posizione di installazione fare
riferimento alla tabella "Idoneità dei
sistemi di ritenuta bambini per varie
posizioni sui sedili".
6706070809-INF-001
6803030202-CHD-001
6903030202-BOO-001
89

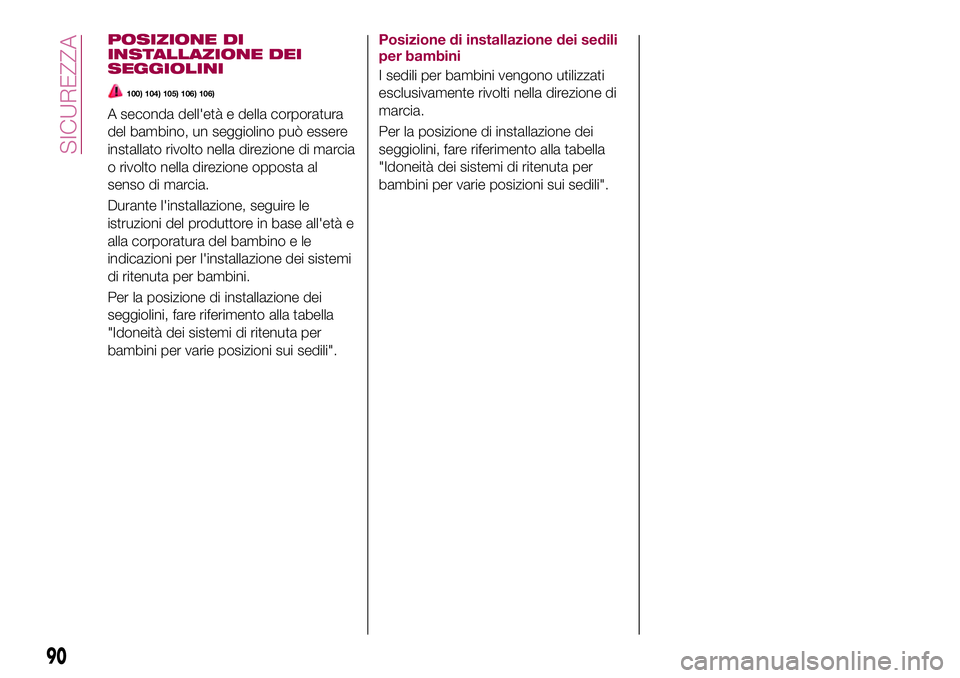

POSIZIONE DI
INSTALLAZIONE DEI
SEGGIOLINI
100) 104) 105) 106) 106)
A seconda dell'età e della corporatura
del bambino, un seggiolino può essere
installato rivolto nella direzione di marcia
o rivolto nella direzione opposta al
senso di marcia.
Durante l'installazione, seguire le
istruzioni del produttore in base all'età e
alla corporatura del bambino e le
indicazioni per l'installazione dei sistemi
di ritenuta per bambini.
Per la posizione di installazione dei
seggiolini, fare riferimento alla tabella
"Idoneità dei sistemi di ritenuta per
bambini per varie posizioni sui sedili".Posizione di installazione dei sedili
per bambini
I sedili per bambini vengono utilizzati
esclusivamente rivolti nella direzione di
marcia.
Per la posizione di installazione dei
seggiolini, fare riferimento alla tabella
"Idoneità dei sistemi di ritenuta per
bambini per varie posizioni sui sedili".
90
SICUREZZA

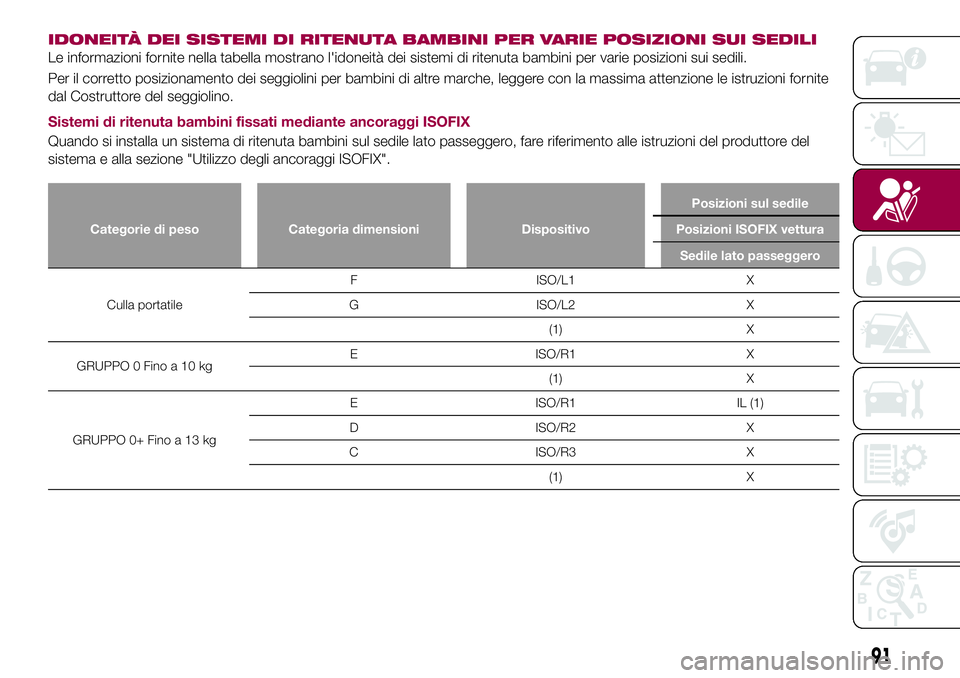

IDONEITÀ DEI SISTEMI DI RITENUTA BAMBINI PER VARIE POSIZIONI SUI SEDILI
Le informazioni fornite nella tabella mostrano l'idoneità dei sistemi di ritenuta bambini per varie posizioni sui sedili.
Per il corretto posizionamento dei seggiolini per bambini di altre marche, leggere con la massima attenzione le istruzioni fornite
dal Costruttore del seggiolino.
Sistemi di ritenuta bambini fissati mediante ancoraggi ISOFIX
Quando si installa un sistema di ritenuta bambini sul sedile lato passeggero, fare riferimento alle istruzioni del produttore del
sistema e alla sezione "Utilizzo degli ancoraggi ISOFIX".
Categorie di peso Categoria dimensioni DispositivoPosizioni sul sedile
Posizioni ISOFIX vettura
Sedile lato passeggero
Culla portatileF ISO/L1 X
G ISO/L2 X
(1) X
GRUPPO 0 Fino a 10 kgE ISO/R1 X
(1) X
GRUPPO 0+ Fino a 13 kgE ISO/R1 IL (1)
D ISO/R2 X
C ISO/R3 X
(1) X
91

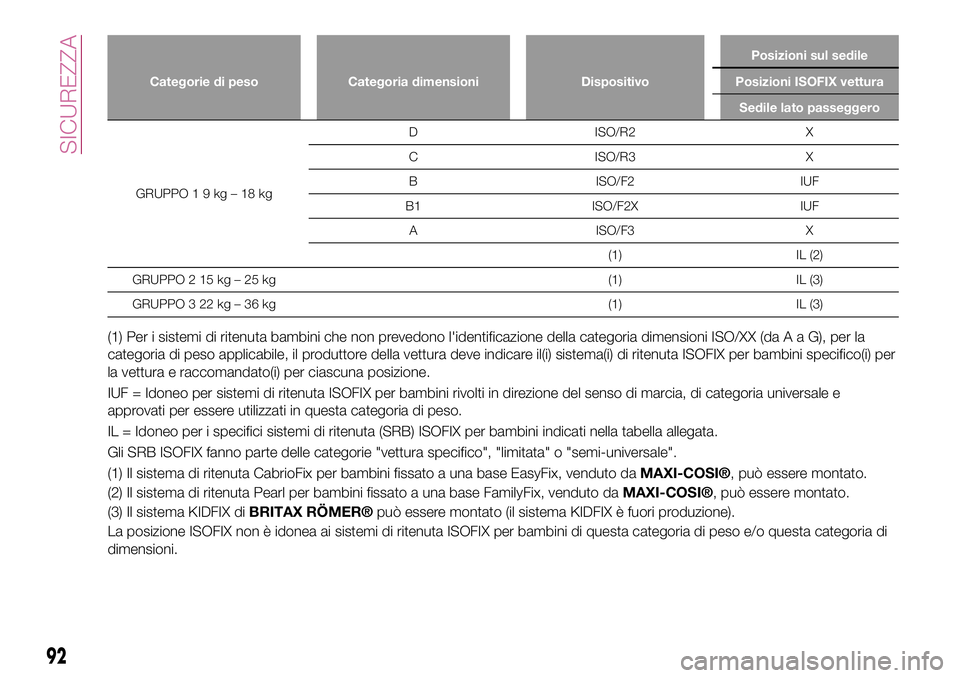

Categorie di peso Categoria dimensioni DispositivoPosizioni sul sedile
Posizioni ISOFIX vettura
Sedile lato passeggero
GRUPPO19kg–18kgD ISO/R2 X
C ISO/R3 X
B ISO/F2 IUF
B1 ISO/F2X IUF
A ISO/F3 X
(1) IL (2)
GRUPPO 2 15 kg – 25 kg (1) IL (3)
GRUPPO 3 22 kg – 36 kg (1) IL (3)
(1) Per i sistemi di ritenuta bambini che non prevedono l'identificazione della categoria dimensioni ISO/XX (da A a G), per la
categoria di peso applicabile, il produttore della vettura deve indicare il(i) sistema(i) di ritenuta ISOFIX per bambini specifico(i) per
la vettura e raccomandato(i) per ciascuna posizione.
IUF = Idoneo per sistemi di ritenuta ISOFIX per bambini rivolti in direzione del senso di marcia, di categoria universale e
approvati per essere utilizzati in questa categoria di peso.
IL = Idoneo per i specifici sistemi di ritenuta (SRB) ISOFIX per bambini indicati nella tabella allegata.
Gli SRB ISOFIX fanno parte delle categorie "vettura specifico", "limitata" o "semi-universale".
(1) Il sistema di ritenuta CabrioFix per bambini fissato a una base EasyFix, venduto da
MAXI-COSI®, può essere montato.
(2) Il sistema di ritenuta Pearl per bambini fissato a una base FamilyFix, venduto da
MAXI-COSI®, può essere montato.
(3) Il sistema KIDFIX di
BRITAX RÖMER®può essere montato (il sistema KIDFIX è fuori produzione).
La posizione ISOFIX non è idonea ai sistemi di ritenuta ISOFIX per bambini di questa categoria di peso e/o questa categoria di
dimensioni.
92
SICUREZZA

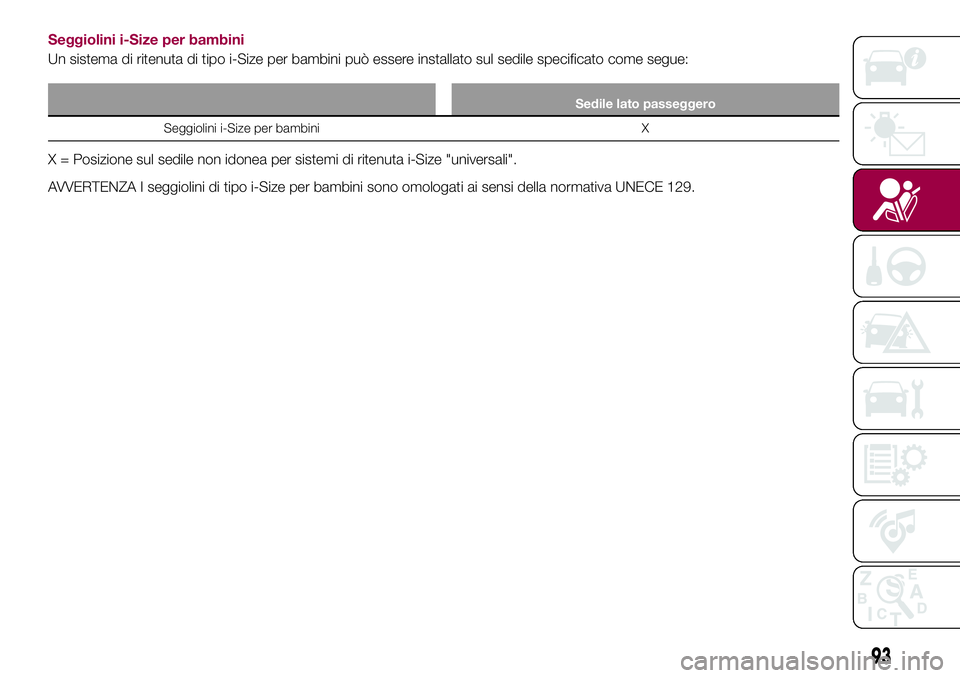

Seggiolini i-Size per bambini
Un sistema di ritenuta di tipo i-Size per bambini può essere installato sul sedile specificato come segue:
Sedile lato passeggero
Seggiolini i-Size per bambini X
X = Posizione sul sedile non idonea per sistemi di ritenuta i-Size "universali".
AVVERTENZA I seggiolini di tipo i-Size per bambini sono omologati ai sensi della normativa UNECE 129.
93

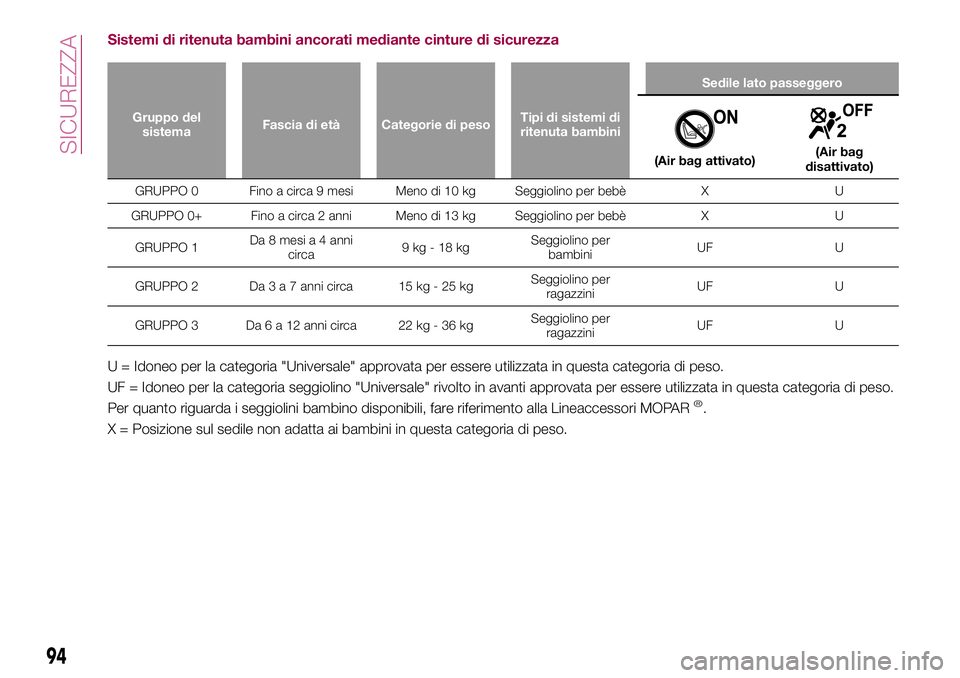

Sistemi di ritenuta bambini ancorati mediante cinture di sicurezza
Gruppo del
sistemaFascia di età Categorie di pesoTipi di sistemi di
ritenuta bambiniSedile lato passeggero
(Air bag attivato)(Air bag
disattivato)
GRUPPO 0 Fino a circa 9 mesi Meno di 10 kg Seggiolino per bebè X U
GRUPPO 0+ Fino a circa 2 anni Meno di 13 kg Seggiolino per bebè X U
GRUPPO 1Da 8 mesi a 4 anni
circa9kg-18kgSeggiolino per
bambiniUF U
GRUPPO 2 Da3a7anni circa 15 kg - 25 kgSeggiolino per
ragazziniUF U
GRUPPO 3 Da6a12anni circa 22 kg - 36 kgSeggiolino per
ragazziniUF U
U = Idoneo per la categoria "Universale" approvata per essere utilizzata in questa categoria di peso.
UF = Idoneo per la categoria seggiolino "Universale" rivolto in avanti approvata per essere utilizzata in questa categoria di peso.
Per quanto riguarda i seggiolini bambino disponibili, fare riferimento alla Lineaccessori MOPAR
®.
X = Posizione sul sedile non adatta ai bambini in questa categoria di peso.
