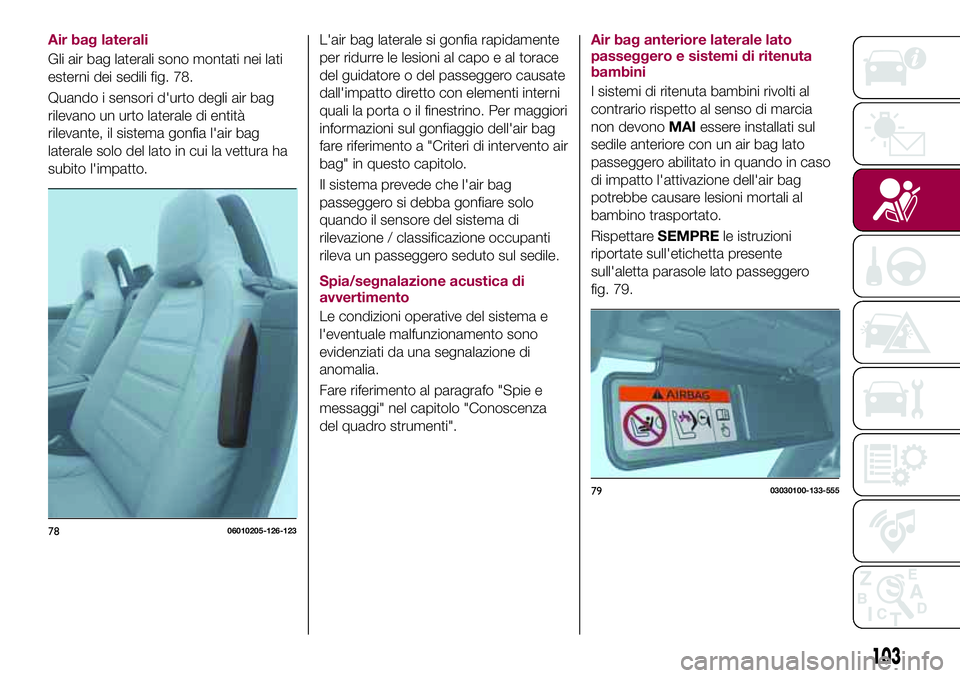

Air bag laterali
Gli air bag laterali sono montati nei lati
esterni dei sedili fig. 78.
Quando i sensori d'urto degli air bag
rilevano un urto laterale di entità
rilevante, il sistema gonfia l'air bag
laterale solo del lato in cui la vettura ha
subito l'impatto.L'air bag laterale si gonfia rapidamente
per ridurre le lesioni al capo e al torace
del guidatore o del passeggero causate
dall'impatto diretto con elementi interni
quali la porta o il finestrino. Per maggiori
informazioni sul gonfiaggio dell'air bag
fare riferimento a "Criteri di intervento air
bag" in questo capitolo.
Il sistema prevede che l'air bag
passeggero si debba gonfiare solo
quando il sensore del sistema di
rilevazione / classificazione occupanti
rileva un passeggero seduto sul sedile.
Spia/segnalazione acustica di
avvertimento
Le condizioni operative del sistema e
l'eventuale malfunzionamento sono
evidenziati da una segnalazione di
anomalia.
Fare riferimento al paragrafo "Spie e
messaggi" nel capitolo "Conoscenza
del quadro strumenti".Air bag anteriore laterale lato
passeggero e sistemi di ritenuta
bambini
I sistemi di ritenuta bambini rivolti al
contrario rispetto al senso di marcia
non devonoMAIessere installati sul
sedile anteriore con un air bag lato
passeggero abilitato in quando in caso
di impatto l'attivazione dell'air bag
potrebbe causare lesioni mortali al
bambino trasportato.
RispettareSEMPREle istruzioni
riportate sull'etichetta presente
sull'aletta parasole lato passeggero
fig. 79.
7806010205-126-123
7903030100-133-555
103

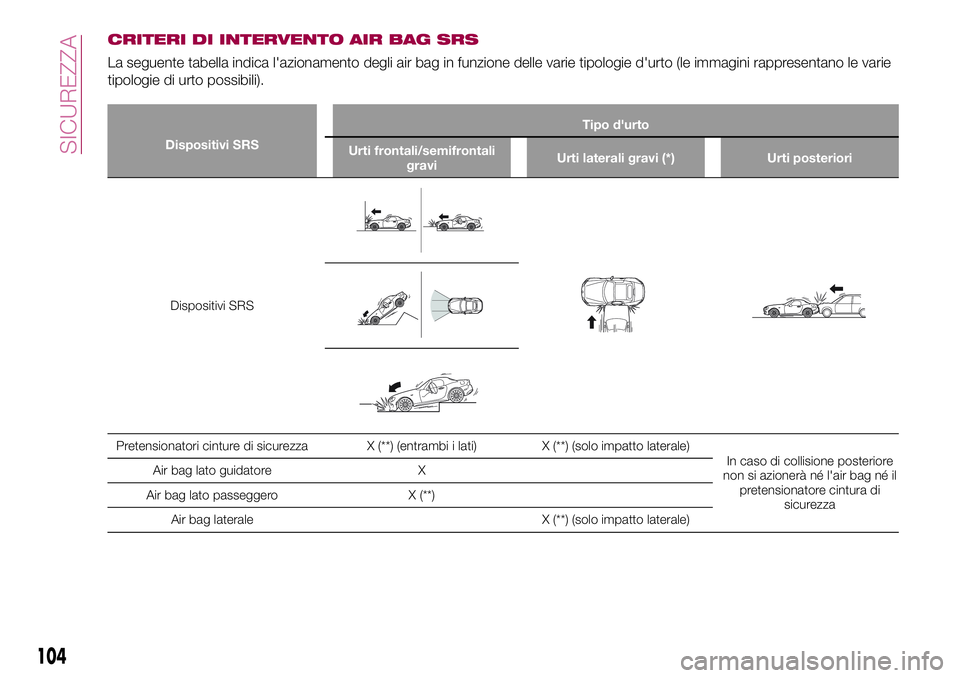

CRITERI DI INTERVENTO AIR BAG SRS
La seguente tabella indica l'azionamento degli air bag in funzione delle varie tipologie d'urto (le immagini rappresentano le varie
tipologie di urto possibili).
Dispositivi SRSTipo d'urto
Urti frontali/semifrontali
graviUrti laterali gravi (*) Urti posteriori
Dispositivi SRS
Pretensionatori cinture di sicurezza X (**) (entrambi i lati) X (**) (solo impatto laterale)
In caso di collisione posteriore
non si azionerà né l'air bag né il
pretensionatore cintura di
sicurezza Air bag lato guidatore X
Air bag lato passeggero X (**)
Air bag laterale X (**) (solo impatto laterale)
104
SICUREZZA

AVVERTENZA Una collisione frontale disassata, in base alla direzione, all'angolo e all'entità dell'impatto può provocare
l'azionamento di tutti gli air bag e dei pretensionatori installati.
105

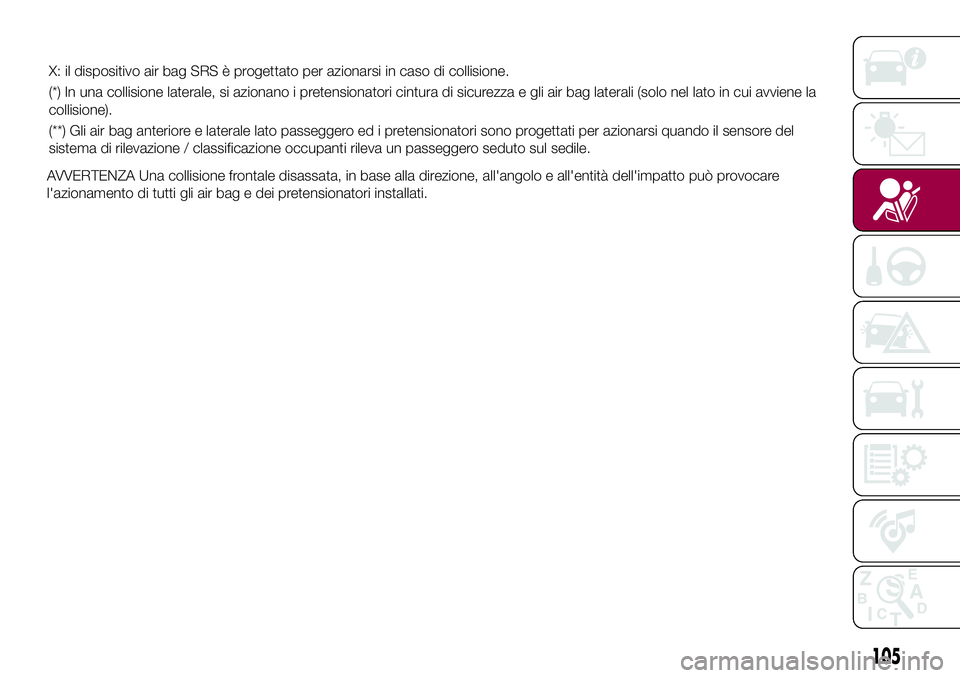

X: il dispositivo air bag SRS è progettato per azionarsi in caso di collisione.
(*) In una collisione laterale, si azionano i pretensionatori cintura di sicurezza e gli air bag laterali (solo nel lato in cui avviene la
collisione).
(**) Gli air bag anteriore e laterale lato passeggero ed i pretensionatori sono progettati per azionarsi quando il sensore del
sistema di rilevazione / classificazione occupanti rileva un passeggero seduto sul sedile.

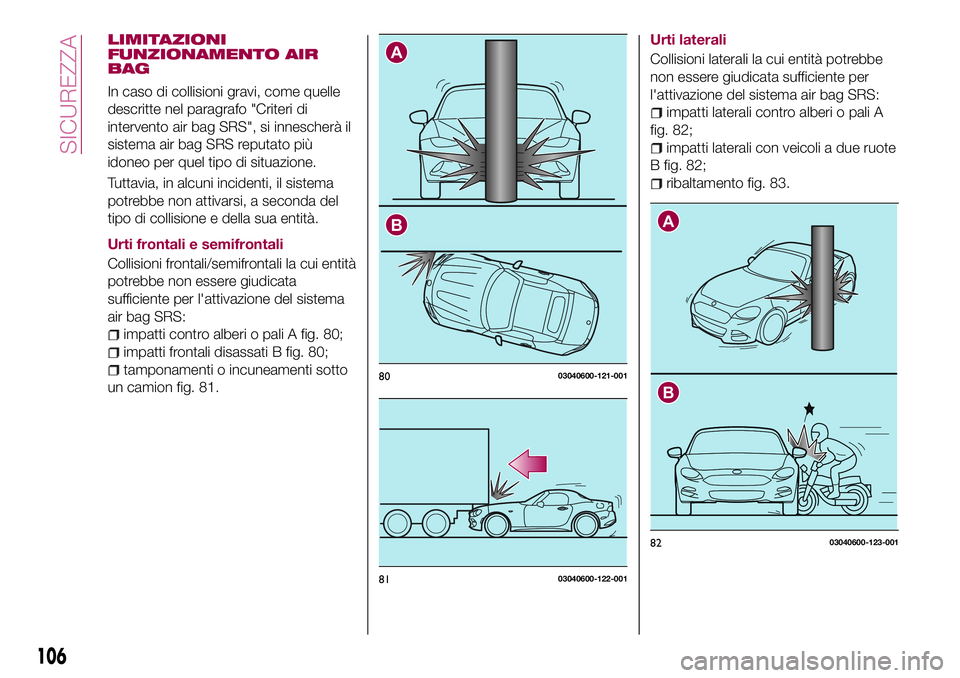

LIMITAZIONI
FUNZIONAMENTO AIR
BAG
In caso di collisioni gravi, come quelle
descritte nel paragrafo "Criteri di
intervento air bag SRS", si innescherà il
sistema air bag SRS reputato più
idoneo per quel tipo di situazione.
Tuttavia, in alcuni incidenti, il sistema
potrebbe non attivarsi, a seconda del
tipo di collisione e della sua entità.
Urti frontali e semifrontali
Collisioni frontali/semifrontali la cui entità
potrebbe non essere giudicata
sufficiente per l'attivazione del sistema
air bag SRS:
impatti contro alberi o pali A fig. 80;
impatti frontali disassati B fig. 80;
tamponamenti o incuneamenti sotto
un camion fig. 81.Urti laterali
Collisioni laterali la cui entità potrebbe
non essere giudicata sufficiente per
l'attivazione del sistema air bag SRS:
impatti laterali contro alberi o pali A
fig. 82;
impatti laterali con veicoli a due ruote
B fig. 82;
ribaltamento fig. 83.
A
B
8003040600-121-001
8103040600-122-001
A
B
8203040600-123-001
106
SICUREZZA

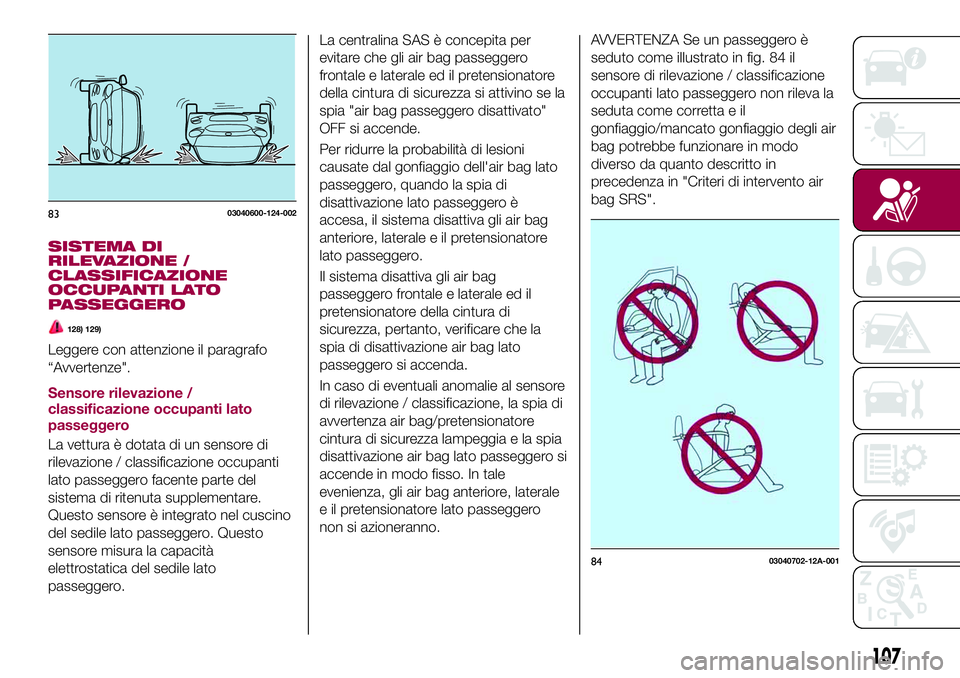

SISTEMA DI
RILEVAZIONE /
CLASSIFICAZIONE
OCCUPANTI LATO
PASSEGGERO
128) 129)
Leggere con attenzione il paragrafo
“Avvertenze".
Sensore rilevazione /
classificazione occupanti lato
passeggero
La vettura è dotata di un sensore di
rilevazione / classificazione occupanti
lato passeggero facente parte del
sistema di ritenuta supplementare.
Questo sensore è integrato nel cuscino
del sedile lato passeggero. Questo
sensore misura la capacità
elettrostatica del sedile lato
passeggero.La centralina SAS è concepita per
evitare che gli air bag passeggero
frontale e laterale ed il pretensionatore
della cintura di sicurezza si attivino se la
spia "air bag passeggero disattivato"
OFF si accende.
Per ridurre la probabilità di lesioni
causate dal gonfiaggio dell'air bag lato
passeggero, quando la spia di
disattivazione lato passeggero è
accesa, il sistema disattiva gli air bag
anteriore, laterale e il pretensionatore
lato passeggero.
Il sistema disattiva gli air bag
passeggero frontale e laterale ed il
pretensionatore della cintura di
sicurezza, pertanto, verificare che la
spia di disattivazione air bag lato
passeggero si accenda.
In caso di eventuali anomalie al sensore
di rilevazione / classificazione, la spia di
avvertenza air bag/pretensionatore
cintura di sicurezza lampeggia e la spia
disattivazione air bag lato passeggero si
accende in modo fisso. In tale
evenienza, gli air bag anteriore, laterale
e il pretensionatore lato passeggero
non si azioneranno.
AVVERTENZA Se un passeggero è
seduto come illustrato in fig. 84 il
sensore di rilevazione / classificazione
occupanti lato passeggero non rileva la
seduta come corretta e il
gonfiaggio/mancato gonfiaggio degli air
bag potrebbe funzionare in modo
diverso da quanto descritto in
precedenza in "Criteri di intervento air
bag SRS".
8303040600-124-002
8403040702-12A-001
107

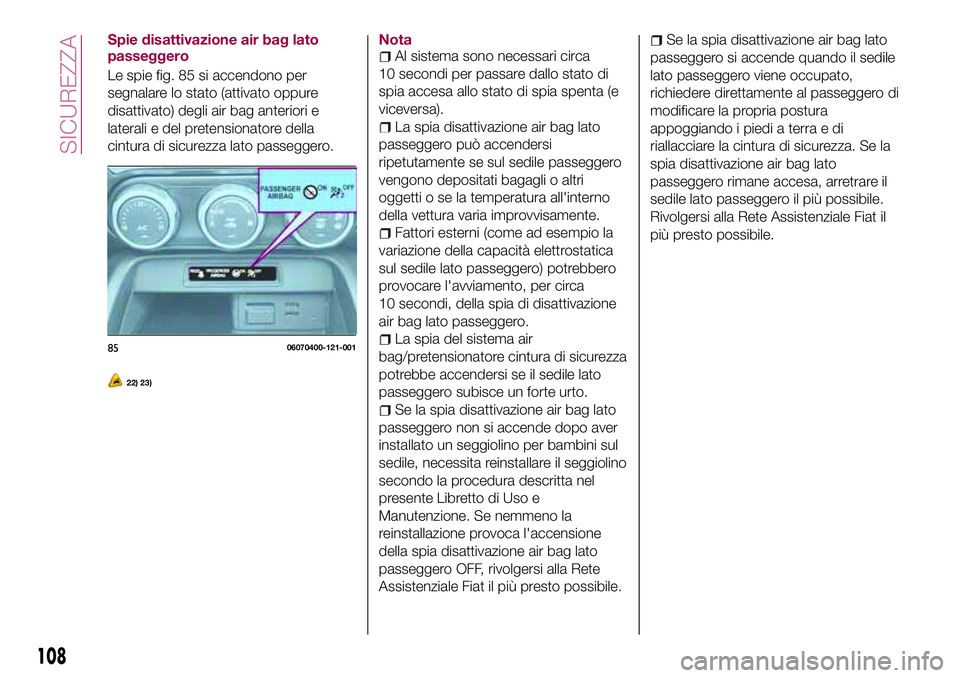

Spie disattivazione air bag lato
passeggero
Le spie fig. 85 si accendono per
segnalare lo stato (attivato oppure
disattivato) degli air bag anteriori e
laterali e del pretensionatore della
cintura di sicurezza lato passeggero.
22) 23)
NotaAl sistema sono necessari circa
10 secondi per passare dallo stato di
spia accesa allo stato di spia spenta (e
viceversa).
La spia disattivazione air bag lato
passeggero può accendersi
ripetutamente se sul sedile passeggero
vengono depositati bagagli o altri
oggetti o se la temperatura all'interno
della vettura varia improvvisamente.
Fattori esterni (come ad esempio la
variazione della capacità elettrostatica
sul sedile lato passeggero) potrebbero
provocare l'avviamento, per circa
10 secondi, della spia di disattivazione
air bag lato passeggero.
La spia del sistema air
bag/pretensionatore cintura di sicurezza
potrebbe accendersi se il sedile lato
passeggero subisce un forte urto.
Se la spia disattivazione air bag lato
passeggero non si accende dopo aver
installato un seggiolino per bambini sul
sedile, necessita reinstallare il seggiolino
secondo la procedura descritta nel
presente Libretto di Uso e
Manutenzione. Se nemmeno la
reinstallazione provoca l'accensione
della spia disattivazione air bag lato
passeggero OFF, rivolgersi alla Rete
Assistenziale Fiat il più presto possibile.
Se la spia disattivazione air bag lato
passeggero si accende quando il sedile
lato passeggero viene occupato,
richiedere direttamente al passeggero di
modificare la propria postura
appoggiando i piedi a terra e di
riallacciare la cintura di sicurezza. Se la
spia disattivazione air bag lato
passeggero rimane accesa, arretrare il
sedile lato passeggero il più possibile.
Rivolgersi alla Rete Assistenziale Fiat il
più presto possibile.
8506070400-121-001
108
SICUREZZA

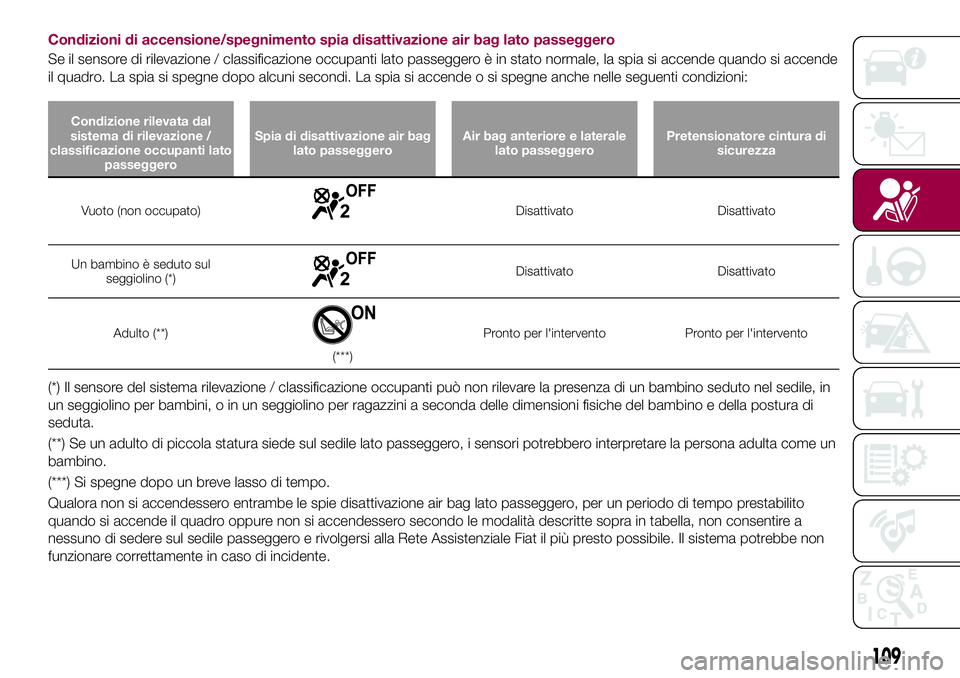

Condizioni di accensione/spegnimento spia disattivazione air bag lato passeggero
Se il sensore di rilevazione / classificazione occupanti lato passeggero è in stato normale, la spia si accende quando si accende
il quadro. La spia si spegne dopo alcuni secondi. La spia si accende o si spegne anche nelle seguenti condizioni:
Condizione rilevata dal
sistema di rilevazione /
classificazione occupanti lato
passeggeroSpia di disattivazione air bag
lato passeggeroAir bag anteriore e laterale
lato passeggeroPretensionatore cintura di
sicurezza
Vuoto (non occupato)Disattivato Disattivato
Un bambino è seduto sul
seggiolino (*)
Disattivato Disattivato
Adulto (**)
(***)Pronto per l'intervento Pronto per l'intervento
(*) Il sensore del sistema rilevazione / classificazione occupanti può non rilevare la presenza di un bambino seduto nel sedile, in
un seggiolino per bambini, o in un seggiolino per ragazzini a seconda delle dimensioni fisiche del bambino e della postura di
seduta.
(**) Se un adulto di piccola statura siede sul sedile lato passeggero, i sensori potrebbero interpretare la persona adulta come un
bambino.
(***) Si spegne dopo un breve lasso di tempo.
Qualora non si accendessero entrambe le spie disattivazione air bag lato passeggero, per un periodo di tempo prestabilito
quando si accende il quadro oppure non si accendessero secondo le modalità descritte sopra in tabella, non consentire a
nessuno di sedere sul sedile passeggero e rivolgersi alla Rete Assistenziale Fiat il più presto possibile. Il sistema potrebbe non
funzionare correttamente in caso di incidente.
109

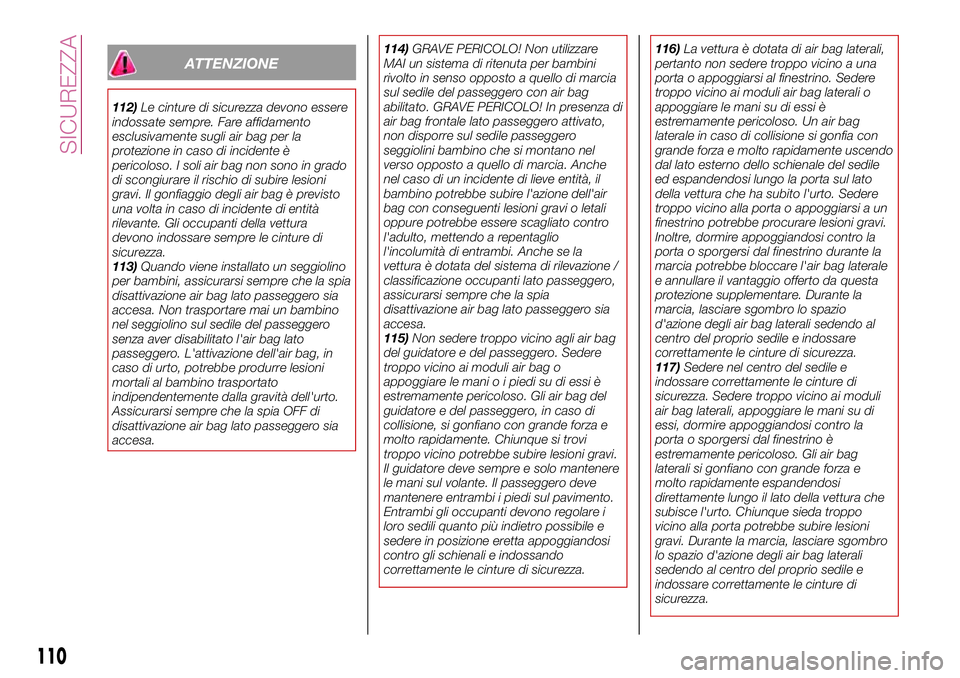

ATTENZIONE
112)Le cinture di sicurezza devono essere
indossate sempre. Fare affidamento
esclusivamente sugli air bag per la
protezione in caso di incidente è
pericoloso. I soli air bag non sono in grado
di scongiurare il rischio di subire lesioni
gravi. Il gonfiaggio degli air bag è previsto
una volta in caso di incidente di entità
rilevante. Gli occupanti della vettura
devono indossare sempre le cinture di
sicurezza.
113)Quando viene installato un seggiolino
per bambini, assicurarsi sempre che la spia
disattivazione air bag lato passeggero sia
accesa. Non trasportare mai un bambino
nel seggiolino sul sedile del passeggero
senza aver disabilitato l'air bag lato
passeggero. L'attivazione dell'air bag, in
caso di urto, potrebbe produrre lesioni
mortali al bambino trasportato
indipendentemente dalla gravità dell'urto.
Assicurarsi sempre che la spia OFF di
disattivazione air bag lato passeggero sia
accesa.114)GRAVE PERICOLO! Non utilizzare
MAI un sistema di ritenuta per bambini
rivolto in senso opposto a quello di marcia
sul sedile del passeggero con air bag
abilitato. GRAVE PERICOLO! In presenza di
air bag frontale lato passeggero attivato,
non disporre sul sedile passeggero
seggiolini bambino che si montano nel
verso opposto a quello di marcia. Anche
nel caso di un incidente di lieve entità, il
bambino potrebbe subire l'azione dell'air
bag con conseguenti lesioni gravi o letali
oppure potrebbe essere scagliato contro
l'adulto, mettendo a repentaglio
l'incolumità di entrambi. Anche se la
vettura è dotata del sistema di rilevazione /
classificazione occupanti lato passeggero,
assicurarsi sempre che la spia
disattivazione air bag lato passeggero sia
accesa.
115)Non sedere troppo vicino agli air bag
del guidatore e del passeggero. Sedere
troppo vicino ai moduli air bag o
appoggiare le mani o i piedi su di essi è
estremamente pericoloso. Gli air bag del
guidatore e del passeggero, in caso di
collisione, si gonfiano con grande forza e
molto rapidamente. Chiunque si trovi
troppo vicino potrebbe subire lesioni gravi.
Il guidatore deve sempre e solo mantenere
le mani sul volante. Il passeggero deve
mantenere entrambi i piedi sul pavimento.
Entrambi gli occupanti devono regolare i
loro sedili quanto più indietro possibile e
sedere in posizione eretta appoggiandosi
contro gli schienali e indossando
correttamente le cinture di sicurezza.116)La vettura è dotata di air bag laterali,
pertanto non sedere troppo vicino a una
porta o appoggiarsi al finestrino. Sedere
troppo vicino ai moduli air bag laterali o
appoggiare le mani su di essi è
estremamente pericoloso. Un air bag
laterale in caso di collisione si gonfia con
grande forza e molto rapidamente uscendo
dal lato esterno dello schienale del sedile
ed espandendosi lungo la porta sul lato
della vettura che ha subito l'urto. Sedere
troppo vicino alla porta o appoggiarsi a un
finestrino potrebbe procurare lesioni gravi.
Inoltre, dormire appoggiandosi contro la
porta o sporgersi dal finestrino durante la
marcia potrebbe bloccare l'air bag laterale
e annullare il vantaggio offerto da questa
protezione supplementare. Durante la
marcia, lasciare sgombro lo spazio
d'azione degli air bag laterali sedendo al
centro del proprio sedile e indossare
correttamente le cinture di sicurezza.
117)Sedere nel centro del sedile e
indossare correttamente le cinture di
sicurezza. Sedere troppo vicino ai moduli
air bag laterali, appoggiare le mani su di
essi, dormire appoggiandosi contro la
porta o sporgersi dal finestrino è
estremamente pericoloso. Gli air bag
laterali si gonfiano con grande forza e
molto rapidamente espandendosi
direttamente lungo il lato della vettura che
subisce l'urto. Chiunque sieda troppo
vicino alla porta potrebbe subire lesioni
gravi. Durante la marcia, lasciare sgombro
lo spazio d'azione degli air bag laterali
sedendo al centro del proprio sedile e
indossare correttamente le cinture di
sicurezza.
110
SICUREZZA
