2018 FIAT 124 SPIDER Libretto Uso Manutenzione (in Italian)

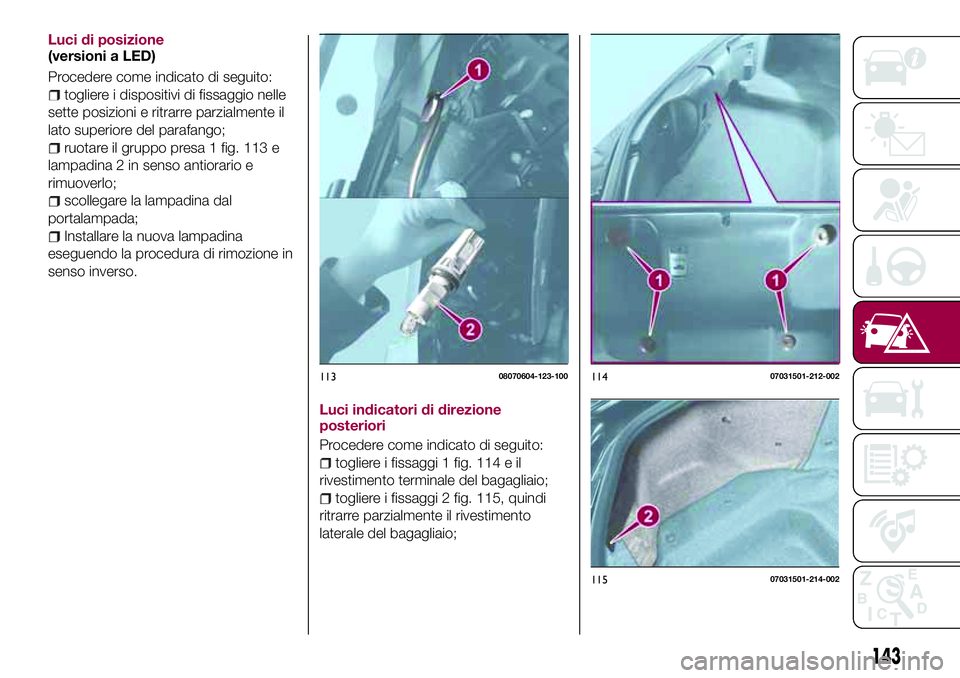

Luci di posizione
(versioni a LED)
Procedere come indicato di seguito:
togliere i dispositivi di fissaggio nelle
sette posizioni e ritrarre parzialmente il
lato superiore del parafango;
ruotare il gruppo presa 1 fig. 113 e
lampadina 2 in senso antiorario e
rimuoverlo;
scollegare la lampadina dal
portalampada;
Installare la nuova lampadina
eseguendo la procedura di rimozione in
senso inverso.
Luci indicatori di direzione
posteriori
Procedere come indicato di seguito:
togliere i fissaggi 1 fig. 114 e il
rivestimento terminale del bagagliaio;
togliere i fissaggi 2 fig. 115, quindi
ritrarre parzialmente il rivestimento
laterale del bagagliaio;
11308070604-123-10011407031501-212-002
11507031501-214-002
143

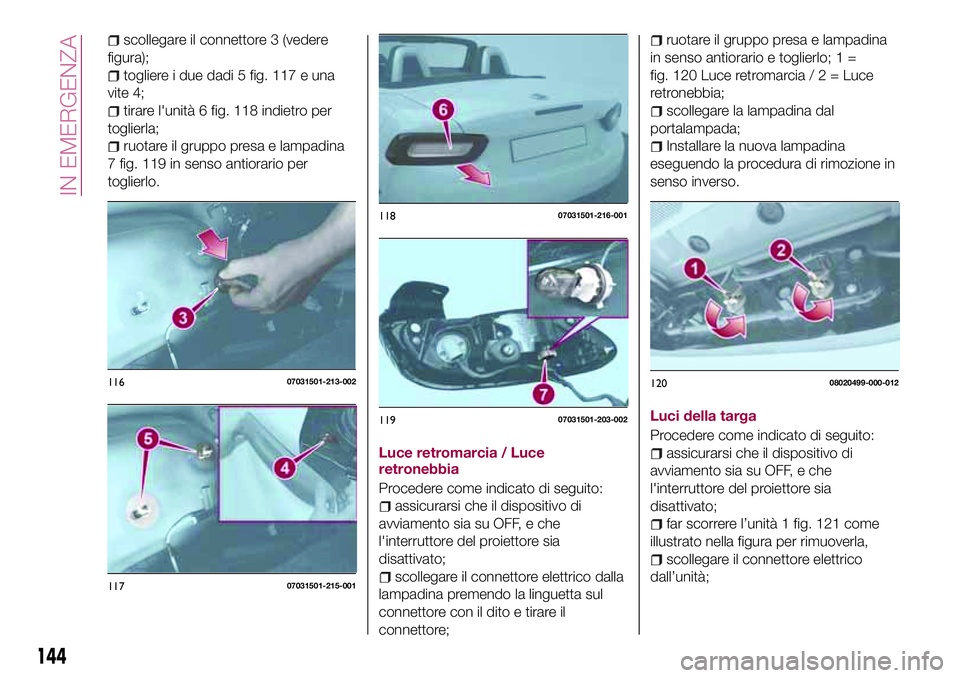

scollegare il connettore 3 (vedere
figura);
togliere i due dadi 5 fig. 117 e una
vite 4;
tirare l'unità 6 fig. 118 indietro per
toglierla;
ruotare il gruppo presa e lampadina
7 fig. 119 in senso antiorario per
toglierlo.
Luce retromarcia / Luce
retronebbia
Procedere come indicato di seguito:
assicurarsi che il dispositivo di
avviamento sia su OFF, e che
l'interruttore del proiettore sia
disattivato;
scollegare il connettore elettrico dalla
lampadina premendo la linguetta sul
connettore con il dito e tirare il
connettore;
ruotare il gruppo presa e lampadina
in senso antiorario e toglierlo; 1 =
fig. 120 Luce retromarcia/2=Luce
retronebbia;
scollegare la lampadina dal
portalampada;
Installare la nuova lampadina
eseguendo la procedura di rimozione in
senso inverso.

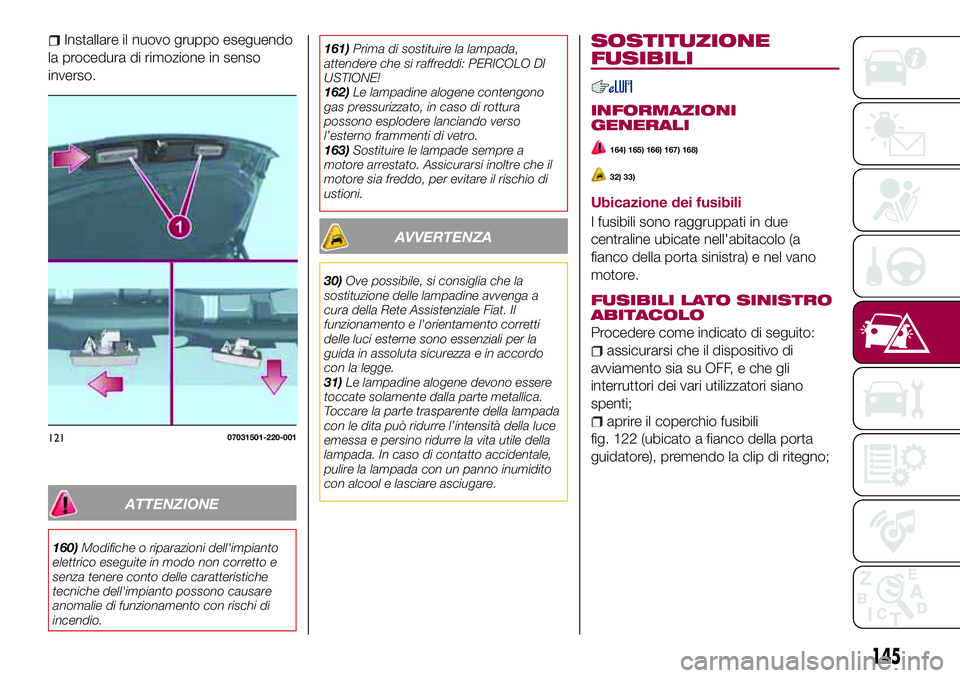

Luci della targa
Procedere come indicato di seguito:
assicurarsi che il dispositivo di
avviamento sia su OFF, e che
l'interruttore del proiettore sia
disattivato;
far scorrere l’unità 1 fig. 121 come
illustrato nella figura per rimuoverla,
scollegare il connettore elettrico
dall’unità;
11607031501-213-002
11707031501-215-001
11807031501-216-001
11907031501-203-002
12008020499-000-012
144
IN EMERGENZA

Installare il nuovo gruppo eseguendo
la procedura di rimozione in senso
inverso.
ATTENZIONE
160)Modifiche o riparazioni dell'impianto
elettrico eseguite in modo non corretto e
senza tenere conto delle caratteristiche
tecniche dell'impianto possono causare
anomalie di funzionamento con rischi di
incendio.161)Prima di sostituire la lampada,
attendere che si raffreddi: PERICOLO DI
USTIONE!
162)Le lampadine alogene contengono
gas pressurizzato, in caso di rottura
possono esplodere lanciando verso
l’esterno frammenti di vetro.
163)Sostituire le lampade sempre a
motore arrestato. Assicurarsi inoltre che il
motore sia freddo, per evitare il rischio di
ustioni.
AVVERTENZA
30)Ove possibile, si consiglia che la
sostituzione delle lampadine avvenga a
cura della Rete Assistenziale Fiat. Il
funzionamento e l'orientamento corretti
delle luci esterne sono essenziali per la
guida in assoluta sicurezza e in accordo
con la legge.
31)Le lampadine alogene devono essere
toccate solamente dalla parte metallica.
Toccare la parte trasparente della lampada
con le dita può ridurre l’intensità della luce
emessa e persino ridurre la vita utile della
lampada. In caso di contatto accidentale,
pulire la lampada con un panno inumidito
con alcool e lasciare asciugare.
SOSTITUZIONE
FUSIBILI
INFORMAZIONI
GENERALI
164) 165) 166) 167) 168)
32) 33)
Ubicazione dei fusibili
I fusibili sono raggruppati in due
centraline ubicate nell'abitacolo (a
fianco della porta sinistra) e nel vano
motore.
FUSIBILI LATO SINISTRO
ABITACOLO
Procedere come indicato di seguito:
assicurarsi che il dispositivo di
avviamento sia su OFF, e che gli
interruttori dei vari utilizzatori siano
spenti;
aprire il coperchio fusibili
fig. 122 (ubicato a fianco della porta
guidatore), premendo la clip di ritegno;12107031501-220-001
145

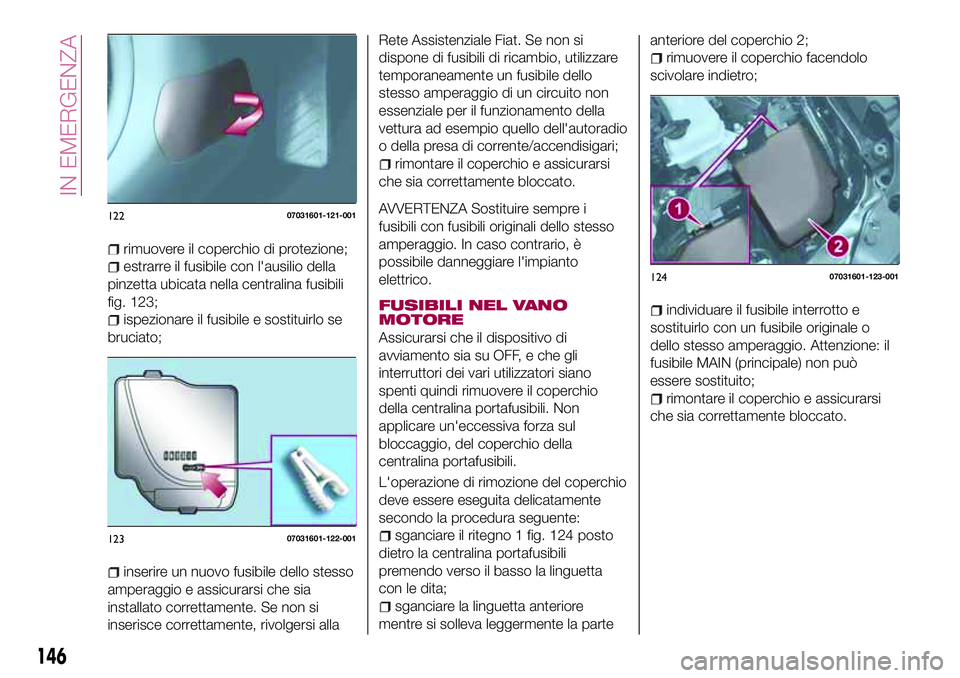

rimuovere il coperchio di protezione;
estrarre il fusibile con l'ausilio della
pinzetta ubicata nella centralina fusibili
fig. 123;
ispezionare il fusibile e sostituirlo se
bruciato;
inserire un nuovo fusibile dello stesso
amperaggio e assicurarsi che sia
installato correttamente. Se non si
inserisce correttamente, rivolgersi allaRete Assistenziale Fiat. Se non si
dispone di fusibili di ricambio, utilizzare
temporaneamente un fusibile dello
stesso amperaggio di un circuito non
essenziale per il funzionamento della
vettura ad esempio quello dell'autoradio
o della presa di corrente/accendisigari;
rimontare il coperchio e assicurarsi
che sia correttamente bloccato.
AVVERTENZA Sostituire sempre i
fusibili con fusibili originali dello stesso
amperaggio. In caso contrario, è
possibile danneggiare l'impianto
elettrico.
FUSIBILI NEL VANO
MOTORE
Assicurarsi che il dispositivo di
avviamento sia su OFF, e che gli
interruttori dei vari utilizzatori siano
spenti quindi rimuovere il coperchio
della centralina portafusibili. Non
applicare un'eccessiva forza sul
bloccaggio, del coperchio della
centralina portafusibili.
L'operazione di rimozione del coperchio
deve essere eseguita delicatamente
secondo la procedura seguente:
sganciare il ritegno 1 fig. 124 posto
dietro la centralina portafusibili
premendo verso il basso la linguetta
con le dita;
sganciare la linguetta anteriore
mentre si solleva leggermente la parteanteriore del coperchio 2;
rimuovere il coperchio facendolo
scivolare indietro;
individuare il fusibile interrotto e
sostituirlo con un fusibile originale o
dello stesso amperaggio. Attenzione: il
fusibile MAIN (principale) non può
essere sostituito;
rimontare il coperchio e assicurarsi
che sia correttamente bloccato.
12207031601-121-001
12307031601-122-001
12407031601-123-001
146
IN EMERGENZA

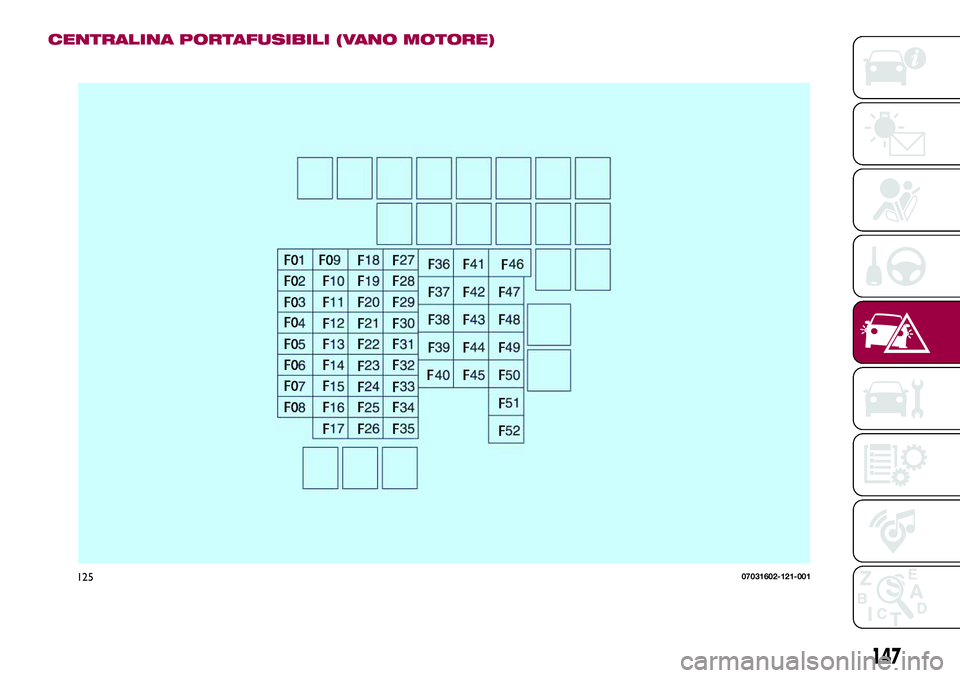

CENTRALINA PORTAFUSIBILI (VANO MOTORE)
12507031602-121-001
147

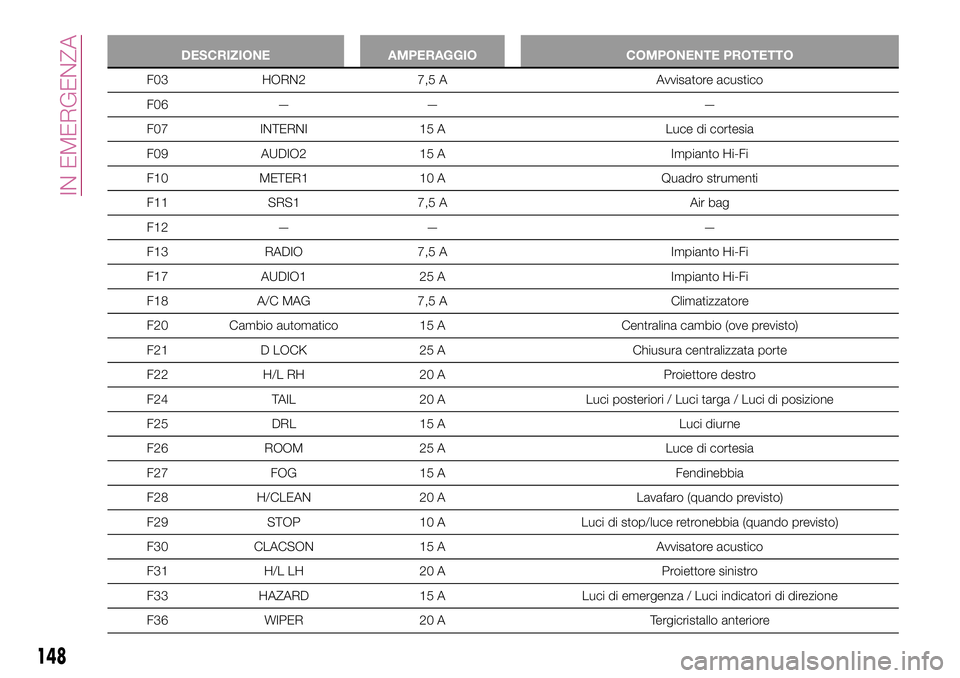

DESCRIZIONE AMPERAGGIO COMPONENTE PROTETTO
F03 HORN2 7,5 A Avvisatore acustico
F06 — — —
F07 INTERNI 15 A Luce di cortesia
F09 AUDIO2 15 A Impianto Hi-Fi
F10 METER1 10 A Quadro strumenti
F11 SRS1 7,5 A Air bag
F12 — — —
F13 RADIO 7,5 A Impianto Hi-Fi
F17 AUDIO1 25 A Impianto Hi-Fi
F18 A/C MAG 7,5 A Climatizzatore
F20 Cambio automatico 15 A Centralina cambio (ove previsto)
F21 D LOCK 25 A Chiusura centralizzata porte
F22 H/L RH 20 A Proiettore destro
F24 TAIL 20 A Luci posteriori / Luci targa / Luci di posizione
F25 DRL 15 A Luci diurne
F26 ROOM 25 A Luce di cortesia
F27 FOG 15 A Fendinebbia
F28 H/CLEAN 20 A Lavafaro (quando previsto)
F29 STOP 10 A Luci di stop/luce retronebbia (quando previsto)
F30 CLACSON 15 A Avvisatore acustico
F31 H/L LH 20 A Proiettore sinistro
F33 HAZARD 15 A Luci di emergenza / Luci indicatori di direzione
F36 WIPER 20 A Tergicristallo anteriore
148
IN EMERGENZA

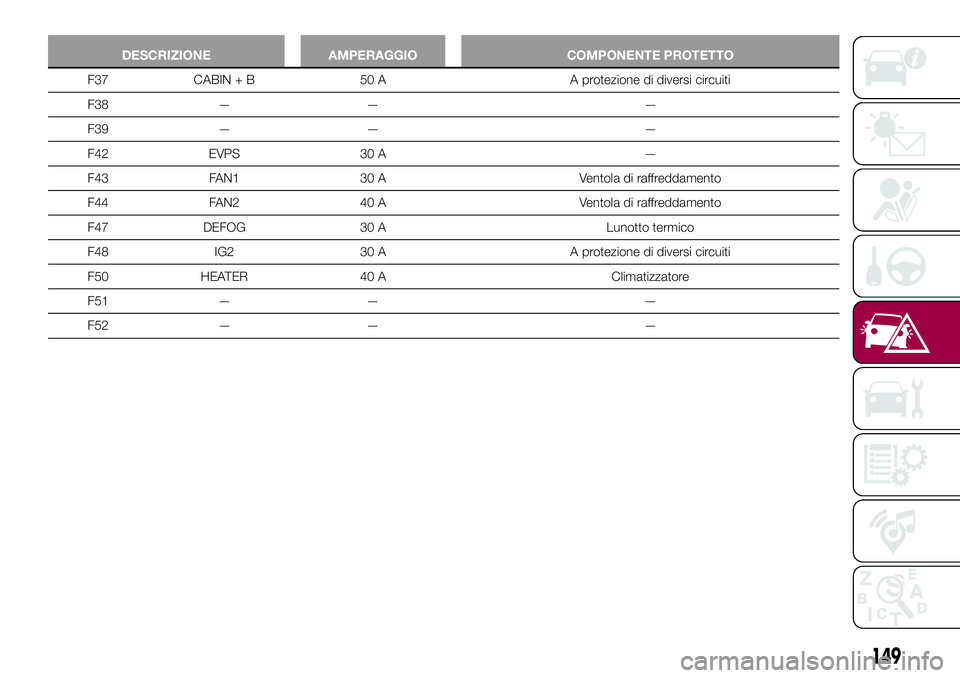

DESCRIZIONE AMPERAGGIO COMPONENTE PROTETTO
F37 CABIN + B 50 A A protezione di diversi circuiti
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Ventola di raffreddamento
F44 FAN2 40 A Ventola di raffreddamento
F47 DEFOG 30 A Lunotto termico
F48 IG2 30 A A protezione di diversi circuiti
F50 HEATER 40 A Climatizzatore
F51 — — —
F52 — — —
149

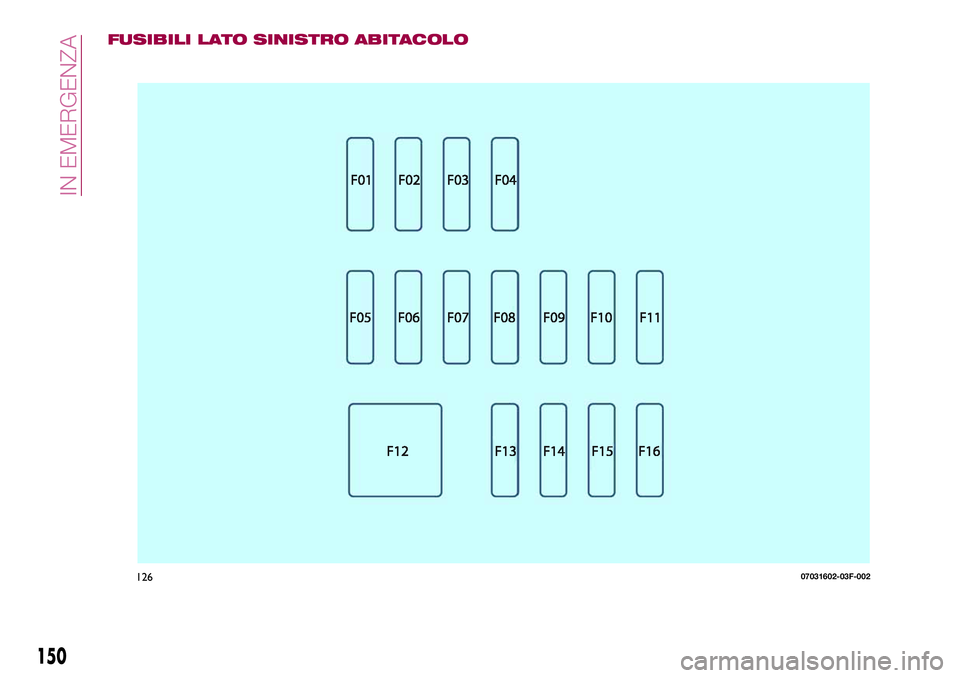

FUSIBILI LATO SINISTRO ABITACOLO
12607031602-03F-002
150
IN EMERGENZA
