2018 FIAT 124 SPIDER Libretto Uso Manutenzione (in Italian)

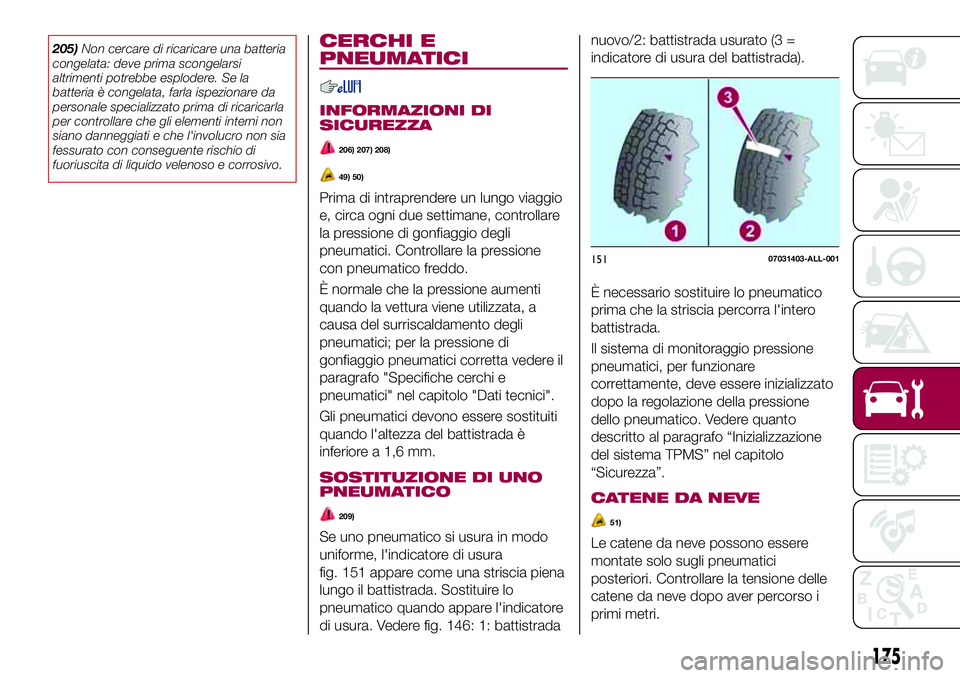

205)Non cercare di ricaricare una batteria
congelata: deve prima scongelarsi
altrimenti potrebbe esplodere. Se la
batteria è congelata, farla ispezionare da
personale specializzato prima di ricaricarla
per controllare che gli elementi interni non
siano danneggiati e che l'involucro non sia
fessurato con conseguente rischio di
fuoriuscita di liquido velenoso e corrosivo.CERCHI E
PNEUMATICI
INFORMAZIONI DI
SICUREZZA
206) 207) 208)
49) 50)
Prima di intraprendere un lungo viaggio
e, circa ogni due settimane, controllare
la pressione di gonfiaggio degli
pneumatici. Controllare la pressione
con pneumatico freddo.
È normale che la pressione aumenti
quando la vettura viene utilizzata, a
causa del surriscaldamento degli
pneumatici; per la pressione di
gonfiaggio pneumatici corretta vedere il
paragrafo "Specifiche cerchi e
pneumatici" nel capitolo "Dati tecnici".
Gli pneumatici devono essere sostituiti
quando l'altezza del battistrada è
inferiore a 1,6 mm.
SOSTITUZIONE DI UNO
PNEUMATICO
209)
Se uno pneumatico si usura in modo
uniforme, l'indicatore di usura
fig. 151 appare come una striscia piena
lungo il battistrada. Sostituire lo
pneumatico quando appare l'indicatore
di usura. Vedere fig. 146: 1: battistradanuovo/2: battistrada usurato (3 =
indicatore di usura del battistrada).
È necessario sostituire lo pneumatico
prima che la striscia percorra l'intero
battistrada.
Il sistema di monitoraggio pressione
pneumatici, per funzionare
correttamente, deve essere inizializzato
dopo la regolazione della pressione
dello pneumatico. Vedere quanto
descritto al paragrafo “Inizializzazione
del sistema TPMS” nel capitolo
“Sicurezza”.
CATENE DA NEVE
51)
Le catene da neve possono essere
montate solo sugli pneumatici
posteriori. Controllare la tensione delle
catene da neve dopo aver percorso i
primi metri.
15107031403-ALL-001
175

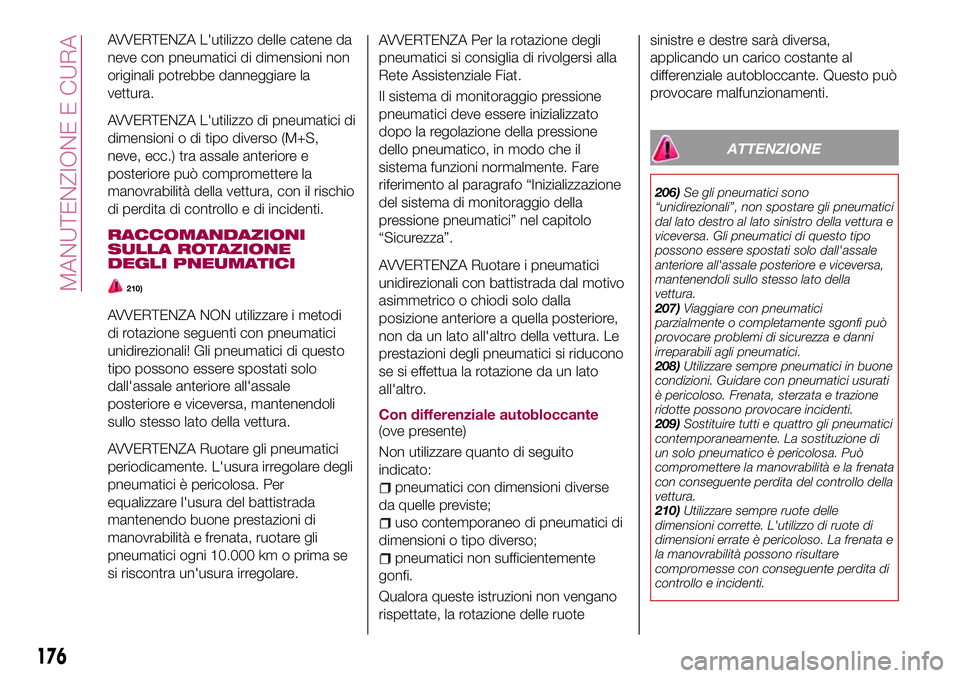

AVVERTENZA L'utilizzo delle catene da
neve con pneumatici di dimensioni non
originali potrebbe danneggiare la
vettura.
AVVERTENZA L'utilizzo di pneumatici di
dimensioni o di tipo diverso (M+S,
neve, ecc.) tra assale anteriore e
posteriore può compromettere la
manovrabilità della vettura, con il rischio
di perdita di controllo e di incidenti.
RACCOMANDAZIONI
SULLA ROTAZIONE
DEGLI PNEUMATICI
210)
AVVERTENZA NON utilizzare i metodi
di rotazione seguenti con pneumatici
unidirezionali! Gli pneumatici di questo
tipo possono essere spostati solo
dall'assale anteriore all'assale
posteriore e viceversa, mantenendoli
sullo stesso lato della vettura.
AVVERTENZA Ruotare gli pneumatici
periodicamente. L'usura irregolare degli
pneumatici è pericolosa. Per
equalizzare l'usura del battistrada
mantenendo buone prestazioni di
manovrabilità e frenata, ruotare gli
pneumatici ogni 10.000 km o prima se
si riscontra un'usura irregolare.AVVERTENZA Per la rotazione degli
pneumatici si consiglia di rivolgersi alla
Rete Assistenziale Fiat.
Il sistema di monitoraggio pressione
pneumatici deve essere inizializzato
dopo la regolazione della pressione
dello pneumatico, in modo che il
sistema funzioni normalmente. Fare
riferimento al paragrafo “Inizializzazione
del sistema di monitoraggio della
pressione pneumatici” nel capitolo
“Sicurezza”.
AVVERTENZA Ruotare i pneumatici
unidirezionali con battistrada dal motivo
asimmetrico o chiodi solo dalla
posizione anteriore a quella posteriore,
non da un lato all'altro della vettura. Le
prestazioni degli pneumatici si riducono
se si effettua la rotazione da un lato
all'altro.
Con differenziale autobloccante
(ove presente)
Non utilizzare quanto di seguito
indicato:
pneumatici con dimensioni diverse
da quelle previste;
uso contemporaneo di pneumatici di
dimensioni o tipo diverso;
pneumatici non sufficientemente
gonfi.
Qualora queste istruzioni non vengano
rispettate, la rotazione delle ruotesinistre e destre sarà diversa,
applicando un carico costante al
differenziale autobloccante. Questo può
provocare malfunzionamenti.
ATTENZIONE
206)Se gli pneumatici sono
“unidirezionali”, non spostare gli pneumatici
dal lato destro al lato sinistro della vettura e
viceversa. Gli pneumatici di questo tipo
possono essere spostati solo dall'assale
anteriore all'assale posteriore e viceversa,
mantenendoli sullo stesso lato della
vettura.
207)Viaggiare con pneumatici
parzialmente o completamente sgonfi può
provocare problemi di sicurezza e danni
irreparabili agli pneumatici.
208)Utilizzare sempre pneumatici in buone
condizioni. Guidare con pneumatici usurati
è pericoloso. Frenata, sterzata e trazione
ridotte possono provocare incidenti.
209)Sostituire tutti e quattro gli pneumatici
contemporaneamente. La sostituzione di
un solo pneumatico è pericolosa. Può
compromettere la manovrabilità e la frenata
con conseguente perdita del controllo della
vettura.
210)Utilizzare sempre ruote delle
dimensioni corrette. L'utilizzo di ruote di
dimensioni errate è pericoloso. La frenata e
la manovrabilità possono risultare
compromesse con conseguente perdita di
controllo e incidenti.
176
MANUTENZIONE E CURA

AVVERTENZA

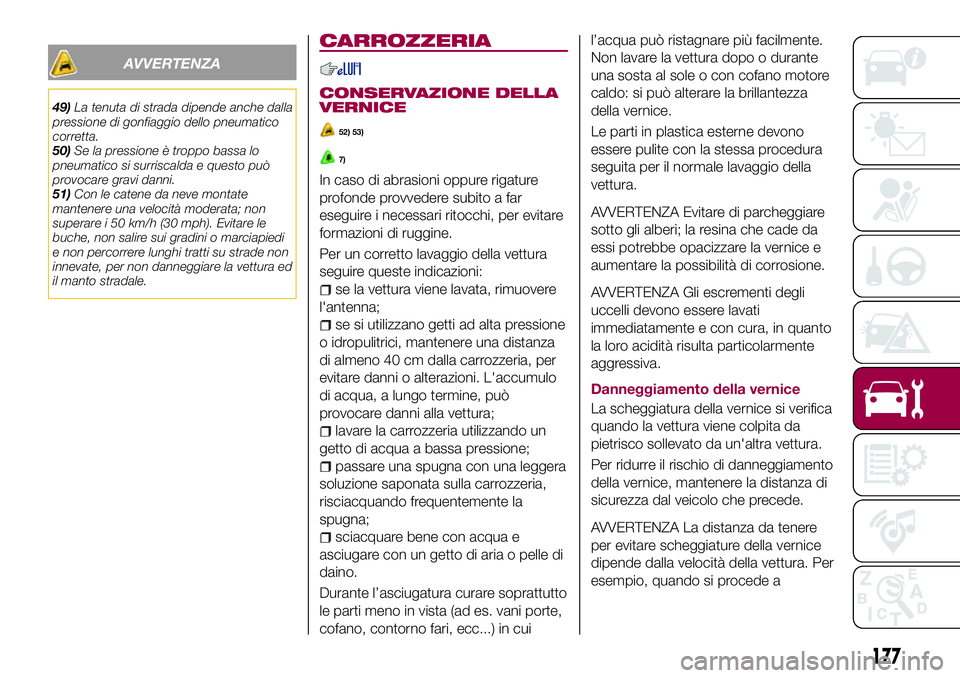

49)La tenuta di strada dipende anche dalla
pressione di gonfiaggio dello pneumatico
corretta.
50)Se la pressione è troppo bassa lo
pneumatico si surriscalda e questo può
provocare gravi danni.
51)Con le catene da neve montate
mantenere una velocità moderata; non
superare i 50 km/h (30 mph). Evitare le
buche, non salire sui gradini o marciapiedi
e non percorrere lunghi tratti su strade non
innevate, per non danneggiare la vettura ed
il manto stradale.
CARROZZERIA
CONSERVAZIONE DELLA
VERNICE
52) 53)
7)
In caso di abrasioni oppure rigature
profonde provvedere subito a far
eseguire i necessari ritocchi, per evitare
formazioni di ruggine.
Per un corretto lavaggio della vettura
seguire queste indicazioni:
se la vettura viene lavata, rimuovere
l'antenna;
se si utilizzano getti ad alta pressione
o idropulitrici, mantenere una distanza
di almeno 40 cm dalla carrozzeria, per
evitare danni o alterazioni. L'accumulo
di acqua, a lungo termine, può
provocare danni alla vettura;
lavare la carrozzeria utilizzando un
getto di acqua a bassa pressione;
passare una spugna con una leggera
soluzione saponata sulla carrozzeria,
risciacquando frequentemente la
spugna;
sciacquare bene con acqua e
asciugare con un getto di aria o pelle di
daino.
Durante l’asciugatura curare soprattutto
le parti meno in vista (ad es. vani porte,
cofano, contorno fari, ecc...) in cuil’acqua può ristagnare più facilmente.
Non lavare la vettura dopo o durante
una sosta al sole o con cofano motore
caldo: si può alterare la brillantezza
della vernice.
Le parti in plastica esterne devono
essere pulite con la stessa procedura
seguita per il normale lavaggio della
vettura.
AVVERTENZA Evitare di parcheggiare
sotto gli alberi; la resina che cade da
essi potrebbe opacizzare la vernice e
aumentare la possibilità di corrosione.
AVVERTENZA Gli escrementi degli
uccelli devono essere lavati
immediatamente e con cura, in quanto
la loro acidità risulta particolarmente
aggressiva.
Danneggiamento della vernice
La scheggiatura della vernice si verifica
quando la vettura viene colpita da
pietrisco sollevato da un'altra vettura.
Per ridurre il rischio di danneggiamento
della vernice, mantenere la distanza di
sicurezza dal veicolo che precede.
AVVERTENZA La distanza da tenere
per evitare scheggiature della vernice
dipende dalla velocità della vettura. Per
esempio, quando si procede a
177

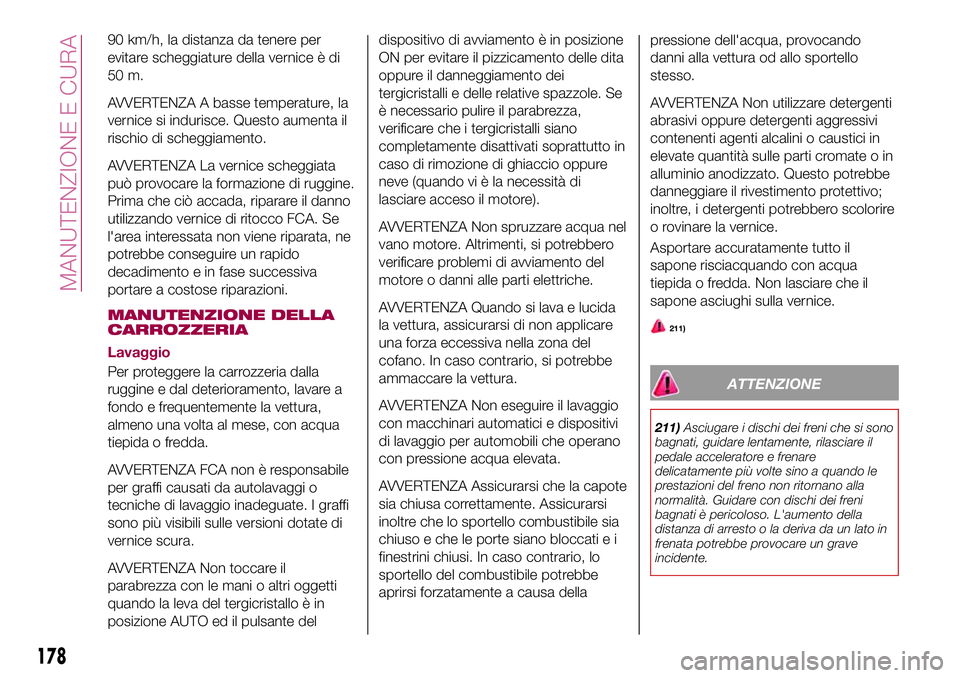

90 km/h, la distanza da tenere per
evitare scheggiature della vernice è di
50 m.
AVVERTENZA A basse temperature, la
vernice si indurisce. Questo aumenta il
rischio di scheggiamento.
AVVERTENZA La vernice scheggiata
può provocare la formazione di ruggine.
Prima che ciò accada, riparare il danno
utilizzando vernice di ritocco FCA. Se
l'area interessata non viene riparata, ne
potrebbe conseguire un rapido
decadimento e in fase successiva
portare a costose riparazioni.
MANUTENZIONE DELLA
CARROZZERIA
Lavaggio
Per proteggere la carrozzeria dalla
ruggine e dal deterioramento, lavare a
fondo e frequentemente la vettura,
almeno una volta al mese, con acqua
tiepida o fredda.
AVVERTENZA FCA non è responsabile
per graffi causati da autolavaggi o
tecniche di lavaggio inadeguate. I graffi
sono più visibili sulle versioni dotate di
vernice scura.
AVVERTENZA Non toccare il
parabrezza con le mani o altri oggetti
quando la leva del tergicristallo è in
posizione AUTO ed il pulsante deldispositivo di avviamento è in posizione
ON per evitare il pizzicamento delle dita
oppure il danneggiamento dei
tergicristalli e delle relative spazzole. Se
è necessario pulire il parabrezza,
verificare che i tergicristalli siano
completamente disattivati soprattutto in
caso di rimozione di ghiaccio oppure
neve (quando vi è la necessità di
lasciare acceso il motore).
AVVERTENZA Non spruzzare acqua nel
vano motore. Altrimenti, si potrebbero
verificare problemi di avviamento del
motore o danni alle parti elettriche.
AVVERTENZA Quando si lava e lucida
la vettura, assicurarsi di non applicare
una forza eccessiva nella zona del
cofano. In caso contrario, si potrebbe
ammaccare la vettura.
AVVERTENZA Non eseguire il lavaggio
con macchinari automatici e dispositivi
di lavaggio per automobili che operano
con pressione acqua elevata.
AVVERTENZA Assicurarsi che la capote
sia chiusa correttamente. Assicurarsi
inoltre che lo sportello combustibile sia
chiuso e che le porte siano bloccati e i
finestrini chiusi. In caso contrario, lo
sportello del combustibile potrebbe
aprirsi forzatamente a causa dellapressione dell'acqua, provocando
danni alla vettura od allo sportello
stesso.
AVVERTENZA Non utilizzare detergenti
abrasivi oppure detergenti aggressivi
contenenti agenti alcalini o caustici in
elevate quantità sulle parti cromate o in
alluminio anodizzato. Questo potrebbe
danneggiare il rivestimento protettivo;
inoltre, i detergenti potrebbero scolorire
o rovinare la vernice.
Asportare accuratamente tutto il
sapone risciacquando con acqua
tiepida o fredda. Non lasciare che il
sapone asciughi sulla vernice.
211)
ATTENZIONE
211)Asciugare i dischi dei freni che si sono
bagnati, guidare lentamente, rilasciare il
pedale acceleratore e frenare
delicatamente più volte sino a quando le
prestazioni del freno non ritornano alla
normalità. Guidare con dischi dei freni
bagnati è pericoloso. L'aumento della
distanza di arresto o la deriva da un lato in
frenata potrebbe provocare un grave
incidente.
178
MANUTENZIONE E CURA

AVVERTENZA

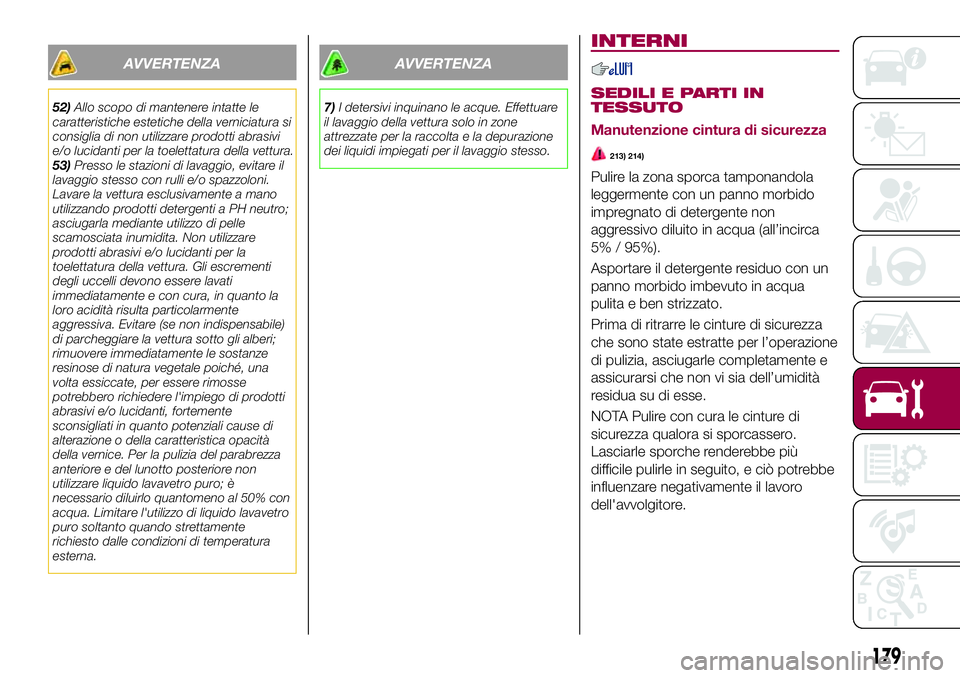

52)Allo scopo di mantenere intatte le
caratteristiche estetiche della verniciatura si
consiglia di non utilizzare prodotti abrasivi
e/o lucidanti per la toelettatura della vettura.
53)Presso le stazioni di lavaggio, evitare il
lavaggio stesso con rulli e/o spazzoloni.
Lavare la vettura esclusivamente a mano
utilizzando prodotti detergenti a PH neutro;
asciugarla mediante utilizzo di pelle
scamosciata inumidita. Non utilizzare
prodotti abrasivi e/o lucidanti per la
toelettatura della vettura. Gli escrementi
degli uccelli devono essere lavati
immediatamente e con cura, in quanto la
loro acidità risulta particolarmente
aggressiva. Evitare (se non indispensabile)
di parcheggiare la vettura sotto gli alberi;
rimuovere immediatamente le sostanze
resinose di natura vegetale poiché, una
volta essiccate, per essere rimosse
potrebbero richiedere l'impiego di prodotti
abrasivi e/o lucidanti, fortemente
sconsigliati in quanto potenziali cause di
alterazione o della caratteristica opacità
della vernice. Per la pulizia del parabrezza
anteriore e del lunotto posteriore non
utilizzare liquido lavavetro puro; è
necessario diluirlo quantomeno al 50% con
acqua. Limitare l'utilizzo di liquido lavavetro
puro soltanto quando strettamente
richiesto dalle condizioni di temperatura
esterna.
AVVERTENZA
7)I detersivi inquinano le acque. Effettuare
il lavaggio della vettura solo in zone
attrezzate per la raccolta e la depurazione
dei liquidi impiegati per il lavaggio stesso.
INTERNI
SEDILI E PARTI IN
TESSUTO
Manutenzione cintura di sicurezza
213) 214)
Pulire la zona sporca tamponandola
leggermente con un panno morbido
impregnato di detergente non
aggressivo diluito in acqua (all’incirca
5% / 95%).
Asportare il detergente residuo con un
panno morbido imbevuto in acqua
pulita e ben strizzato.
Prima di ritrarre le cinture di sicurezza
che sono state estratte per l’operazione
di pulizia, asciugarle completamente e
assicurarsi che non vi sia dell’umidità
residua su di esse.
NOTA Pulire con cura le cinture di
sicurezza qualora si sporcassero.
Lasciarle sporche renderebbe più
difficile pulirle in seguito, e ciò potrebbe
influenzare negativamente il lavoro
dell'avvolgitore.
179

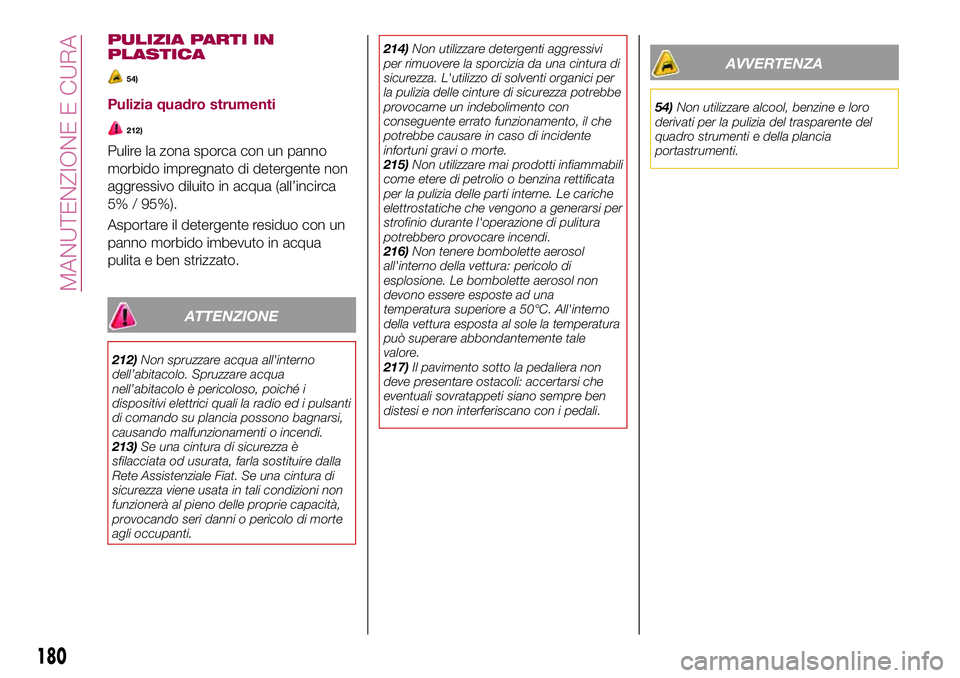

PULIZIA PARTI IN
PLASTICA
54)
Pulizia quadro strumenti
212)
Pulire la zona sporca con un panno
morbido impregnato di detergente non
aggressivo diluito in acqua (all’incirca
5% / 95%).
Asportare il detergente residuo con un
panno morbido imbevuto in acqua
pulita e ben strizzato.
ATTENZIONE
212)Non spruzzare acqua all'interno
dell’abitacolo. Spruzzare acqua
nell’abitacolo è pericoloso, poiché i
dispositivi elettrici quali la radio ed i pulsanti
di comando su plancia possono bagnarsi,
causando malfunzionamenti o incendi.
213)Se una cintura di sicurezza è
sfilacciata od usurata, farla sostituire dalla
Rete Assistenziale Fiat. Se una cintura di
sicurezza viene usata in tali condizioni non
funzionerà al pieno delle proprie capacità,
provocando seri danni o pericolo di morte
agli occupanti.214)Non utilizzare detergenti aggressivi
per rimuovere la sporcizia da una cintura di
sicurezza. L'utilizzo di solventi organici per
la pulizia delle cinture di sicurezza potrebbe
provocarne un indebolimento con
conseguente errato funzionamento, il che
potrebbe causare in caso di incidente
infortuni gravi o morte.
215)Non utilizzare mai prodotti infiammabili
come etere di petrolio o benzina rettificata
per la pulizia delle parti interne. Le cariche
elettrostatiche che vengono a generarsi per
strofinio durante l'operazione di pulitura
potrebbero provocare incendi.
216)Non tenere bombolette aerosol
all'interno della vettura: pericolo di
esplosione. Le bombolette aerosol non
devono essere esposte ad una
temperatura superiore a 50°C. All'interno
della vettura esposta al sole la temperatura
può superare abbondantemente tale
valore.
217)Il pavimento sotto la pedaliera non
deve presentare ostacoli: accertarsi che
eventuali sovratappeti siano sempre ben
distesi e non interferiscano con i pedali.
AVVERTENZA
54)Non utilizzare alcool, benzine e loro
derivati per la pulizia del trasparente del
quadro strumenti e della plancia
portastrumenti.
180
MANUTENZIONE E CURA

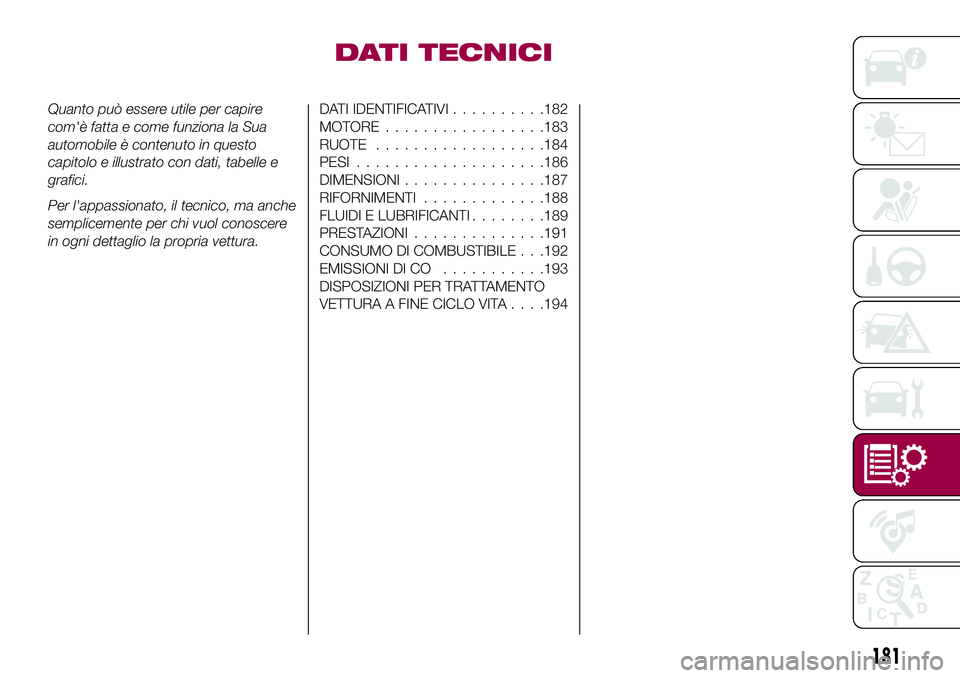

DATI TECNICI
Quanto può essere utile per capire
com'è fatta e come funziona la Sua
automobile è contenuto in questo
capitolo e illustrato con dati, tabelle e
grafici.
Per l'appassionato, il tecnico, ma anche
semplicemente per chi vuol conoscere
in ogni dettaglio la propria vettura.DATI IDENTIFICATIVI..........182
MOTORE.................183
RUOTE..................184
PESI....................186
DIMENSIONI...............187
RIFORNIMENTI.............188
FLUIDI E LUBRIFICANTI........189
PRESTAZIONI..............191
CONSUMO DI COMBUSTIBILE . . .192
EMISSIONI DI CO...........193
DISPOSIZIONI PER TRATTAMENTO
VETTURA A FINE CICLO VITA. . . .194
181

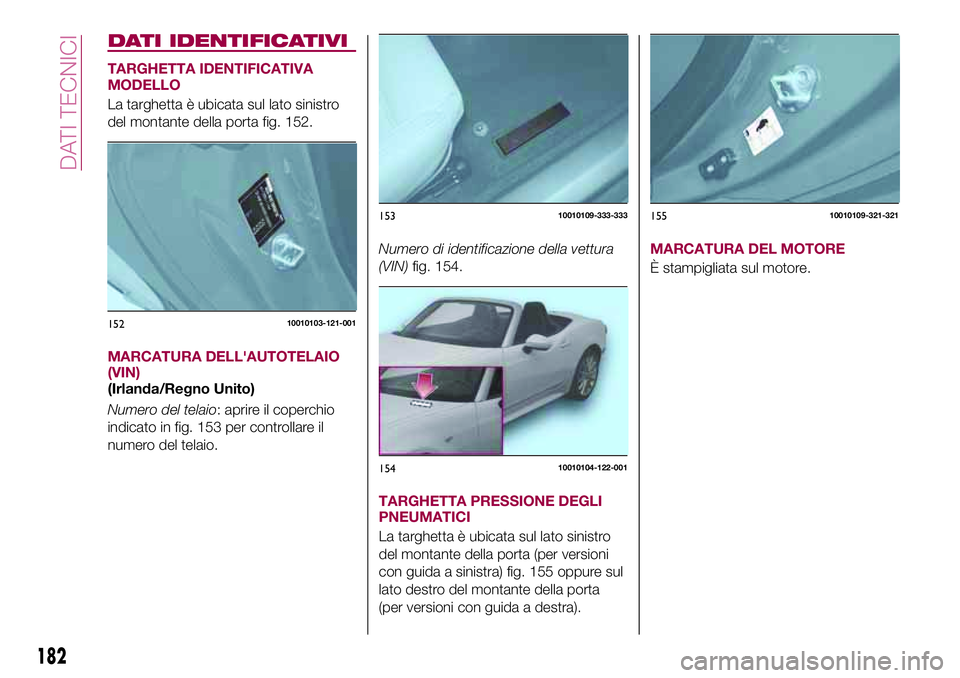

DATI IDENTIFICATIVI
TARGHETTA IDENTIFICATIVA
MODELLO
La targhetta è ubicata sul lato sinistro
del montante della porta fig. 152.
MARCATURA DELL'AUTOTELAIO
(VIN)
(Irlanda/Regno Unito)
Numero del telaio: aprire il coperchio
indicato in fig. 153 per controllare il
numero del telaio.Numero di identificazione della vettura
(VIN)fig. 154.
TARGHETTA PRESSIONE DEGLI
PNEUMATICI
La targhetta è ubicata sul lato sinistro
del montante della porta (per versioni
con guida a sinistra) fig. 155 oppure sul
lato destro del montante della porta
(per versioni con guida a destra).MARCATURA DEL MOTORE
È stampigliata sul motore.
15210010103-121-001
15310010109-333-333
15410010104-122-001
15510010109-321-321
182
DATI TECNICI
