2018 CITROEN JUMPER SPACETOURER InstruksjonsbØker (in Norwegian)

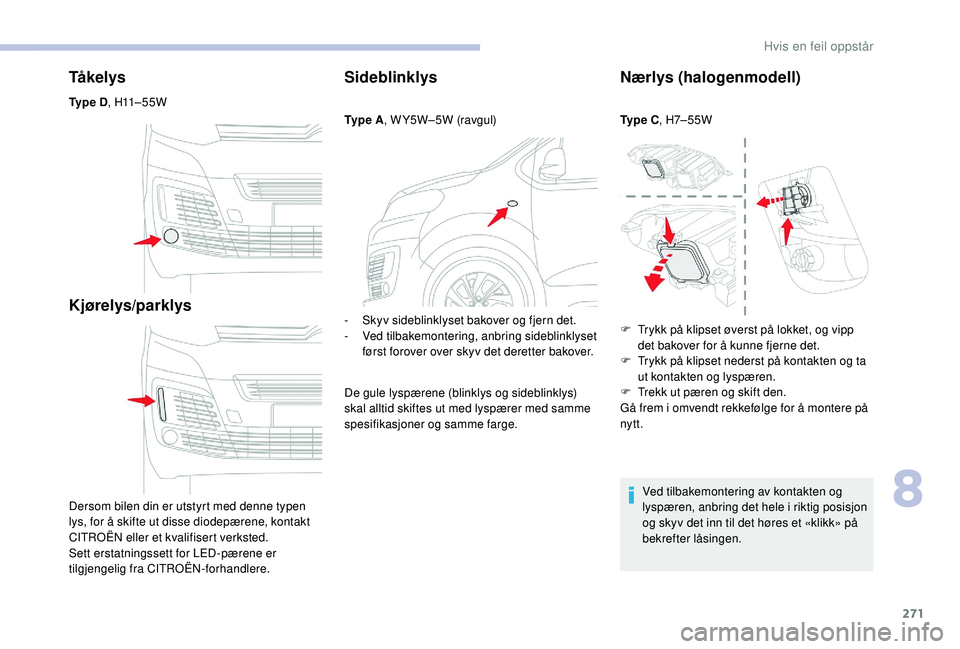

271
Tå ke l y s
Ty p e D, H11 – 5 5 W
Kjørelys/parklys
Dersom bilen din er utstyrt med denne typen
lys, for å skifte ut disse diodepærene, kontakt
CITROËN eller et kvalifisert verksted.
Sett erstatningssett for LED-pærene er
tilgjengelig fra CITROËN-forhandlere.
Sideblinklys
Ty p e A , W Y5W– 5W (ravgul)
-
S
kyv sideblinklyset bakover og fjern det.
-
V

ed tilbakemontering, anbring sideblinklyset
først forover over skyv det deretter bakover.
De gule lyspærene (blinklys og sideblinklys)
skal alltid skiftes ut med lyspærer med samme
spesifikasjoner og samme farge.
Nærlys (halogenmodell)
Ty p e C , H7– 5 5W
Ved tilbakemontering av kontakten og
lyspæren, anbring det hele i riktig posisjon
og skyv det inn til det høres et «klikk» på
bekrefter låsingen.
F

T
rykk på klipset øverst på lokket, og vipp
det bakover for å kunne fjerne det.
F

T
rykk på klipset nederst på kontakten og ta
ut kontakten og lyspæren.
F

T
rekk ut pæren og skift den.
Gå frem i omvendt rekkefølge for å montere på
nytt.
8
Hvis en feil oppstår

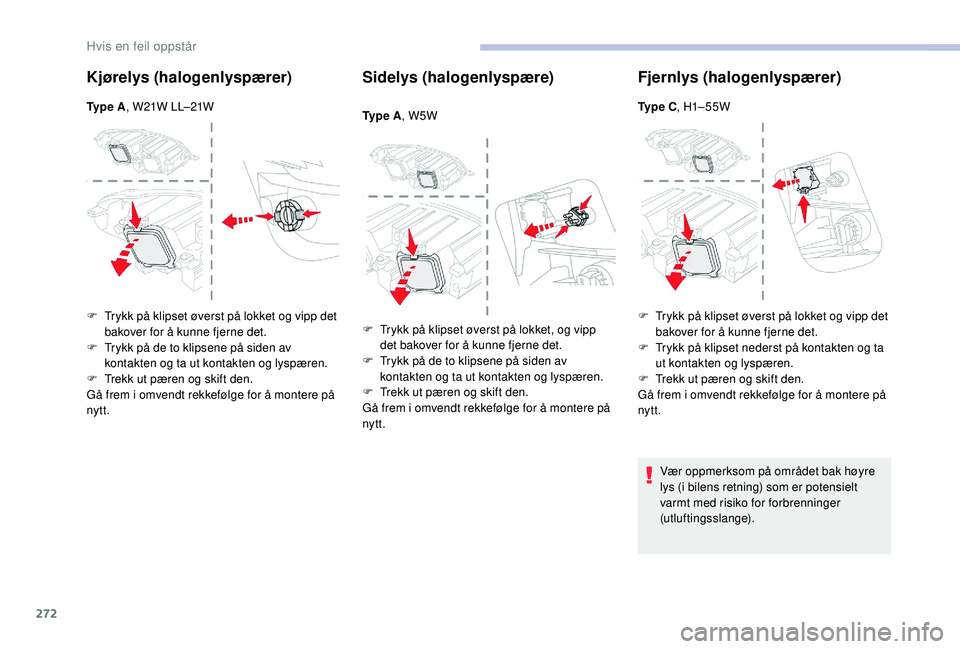

272
Kjørelys (halogenlyspærer)
Ty p e A, W21W LL–21W
Sidelys (halogenlyspære)
Ty p e A, W5W
Fjernlys (halogenlyspærer)
Ty p e C, H1– 55W
F

T

rykk på klipset øverst på lokket og vipp det
bakover for å kunne fjerne det.
F

T

rykk på de to klipsene på siden av
kontakten og ta ut kontakten og lyspæren.
F

T

rekk ut pæren og skift den.
Gå frem i omvendt rekkefølge for å montere på
nytt. F

T

rykk på klipset øverst på lokket, og vipp
det bakover for å kunne fjerne det.
F

T

rykk på de to klipsene på siden av
kontakten og ta ut kontakten og lyspæren.
F

T

rekk ut pæren og skift den.
Gå frem i omvendt rekkefølge for å montere på
nytt. F

T
rykk på klipset øverst på lokket og vipp det
bakover for å kunne fjerne det.
F

T
rykk på klipset nederst på kontakten og ta
ut kontakten og lyspæren.
F

T
rekk ut pæren og skift den.
Gå frem i omvendt rekkefølge for å montere på
nytt.
Vær oppmerksom på området bak høyre
lys (i bilens retning) som er potensielt
varmt med risiko for forbrenninger
(utluftingsslange).
Hvis en feil oppstår

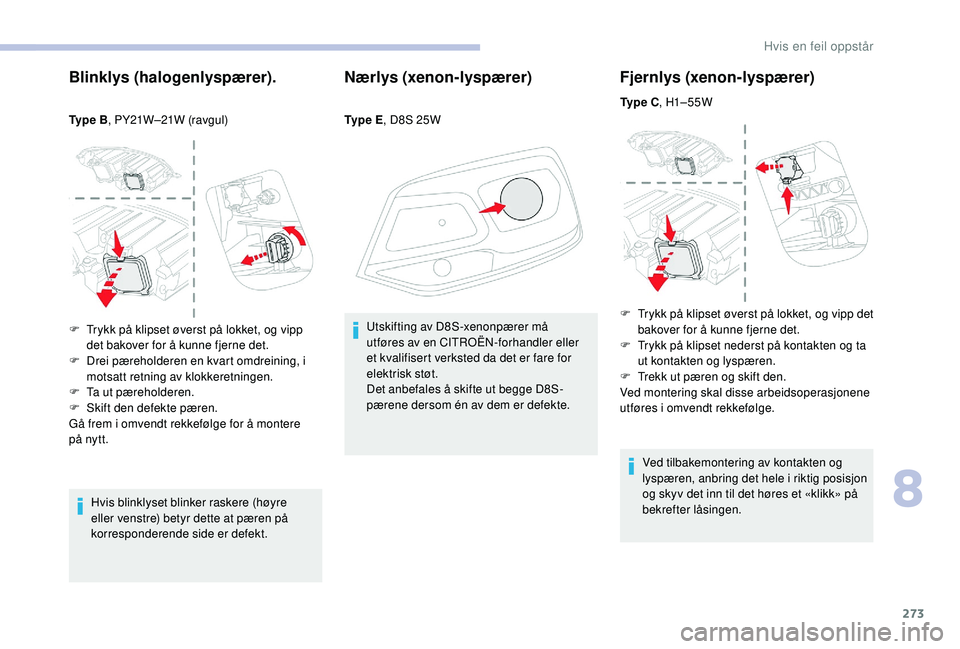

273
Blinklys (halogenlyspærer).
Ty p e B, PY21W–21W (ravgul)
Hvis blinklyset blinker raskere (høyre
eller venstre) betyr dette at pæren på
korresponderende side er defekt.
Nærlys (xenon-lyspærer)
Ty p e E , D8S 25W
Utskifting av D8S-xenonpærer må
utføres av en CITROËN-forhandler eller
et kvalifisert verksted da det er fare for
elektrisk støt.
Det anbefales å skifte ut begge D8S-
pærene dersom én av dem er defekte.
Fjernlys (xenon-lyspærer)
Ty p e C , H1– 55W
Ved tilbakemontering av kontakten og
lyspæren, anbring det hele i riktig posisjon
og skyv det inn til det høres et «klikk» på
bekrefter låsingen.
F

T

rykk på klipset øverst på lokket, og vipp
det bakover for å kunne fjerne det.
F

D

rei pæreholderen en kvart omdreining, i
motsatt retning av klokkeretningen.
F

T

a ut pæreholderen.
F

S

kift den defekte pæren.
Gå frem i omvendt rekkefølge for å montere
på nytt. F

T
rykk på klipset øverst på lokket, og vipp det
bakover for å kunne fjerne det.
F

T
rykk på klipset nederst på kontakten og ta
ut kontakten og lyspæren.
F

T
rekk ut pæren og skift den.
Ved montering skal disse arbeidsoperasjonene
utføres i omvendt rekkefølge.
8
Hvis en feil oppstår

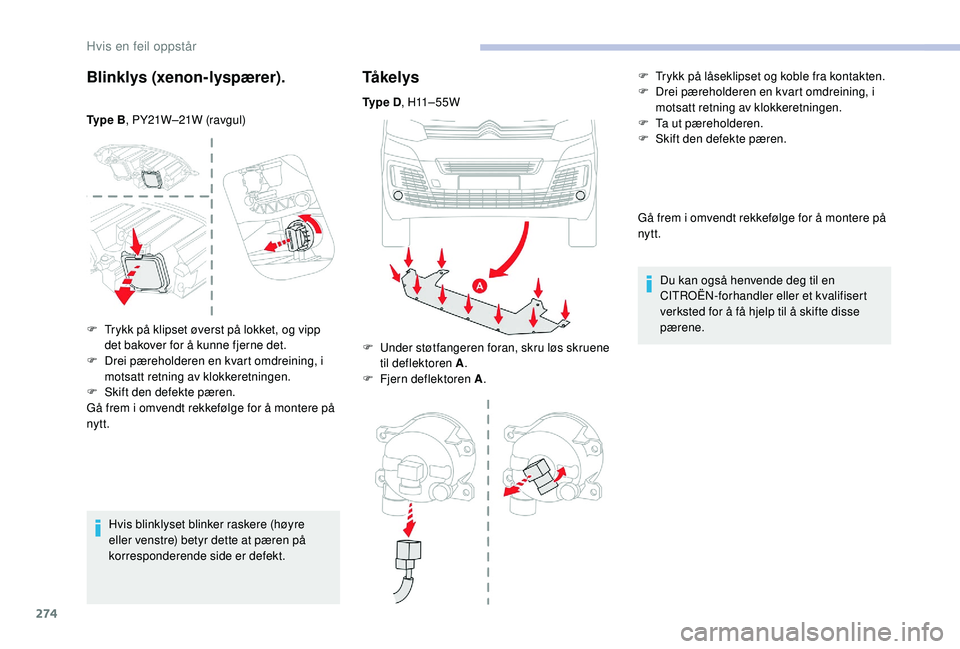

274
Blinklys (xenon-lyspærer).
Ty p e B, PY21W–21W (ravgul)
Hvis blinklyset blinker raskere (høyre
eller venstre) betyr dette at pæren på
korresponderende side er defekt.
Tå ke l y s
Ty p e D , H11 – 5 5 W
F
U
nder støtfangeren foran, skru løs skruene
til deflektoren A .
F

F
jern deflektoren A . F

T
rykk på låseklipset og koble fra kontakten.
F D rei pæreholderen en kvart omdreining, i
motsatt retning av klokkeretningen.
F

T
a ut pæreholderen.
F

S
kift den defekte pæren.
Gå frem i omvendt rekkefølge for å montere på
nytt. Du kan også henvende deg til en
CITROËN-forhandler eller et kvalifisert
verksted for å få hjelp til å skifte disse
pærene.
F

T

rykk på klipset øverst på lokket, og vipp
det bakover for å kunne fjerne det.
F

D

rei pæreholderen en kvart omdreining, i
motsatt retning av klokkeretningen.
F

S

kift den defekte pæren.
Gå frem i omvendt rekkefølge for å montere på
nytt.
Hvis en feil oppstår

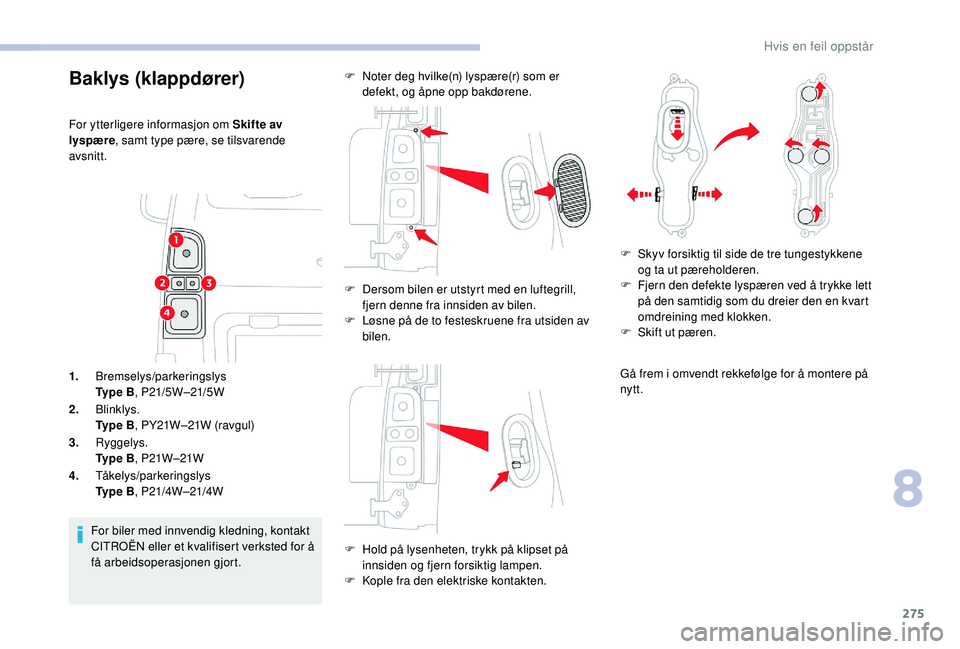

275
1.Bremselys/parkeringslys
Ty p e B , P21/5W –21/5W
2. Blinklys.
Ty p e B , PY21W–21W (ravgul)
3. Ryggelys.
Ty p e B , P21W –21W
4. Tåkelys/parkeringslys
Ty p e B , P21/4W –21/4W
For biler med innvendig kledning, kontakt
CITROËN eller et kvalifisert verksted for å
få arbeidsoperasjonen gjort. F

N
oter deg hvilke(n) lyspære(r) som er
defekt, og åpne opp bakdørene.
F
D
ersom bilen er utstyrt med en luftegrill,
fjern denne fra innsiden av bilen.
F
L
øsne på de to festeskruene fra utsiden av
bilen.
F
H
old på lysenheten, trykk på klipset på
innsiden og fjern forsiktig lampen.
F

K
ople fra den elektriske kontakten.F

S
kyv forsiktig til side de tre tungestykkene
og ta ut pæreholderen.
F
F
jern den defekte lyspæren ved å trykke lett
på den samtidig som du dreier den en kvart
omdreining med klokken.
F
S
kift ut pæren.
Gå frem i omvendt rekkefølge for å montere på
nytt.
Baklys (klappdører)
For ytterligere informasjon om Skifte av
lyspære , samt type pære, se tilsvarende
avsnitt.
8
Hvis en feil oppstår

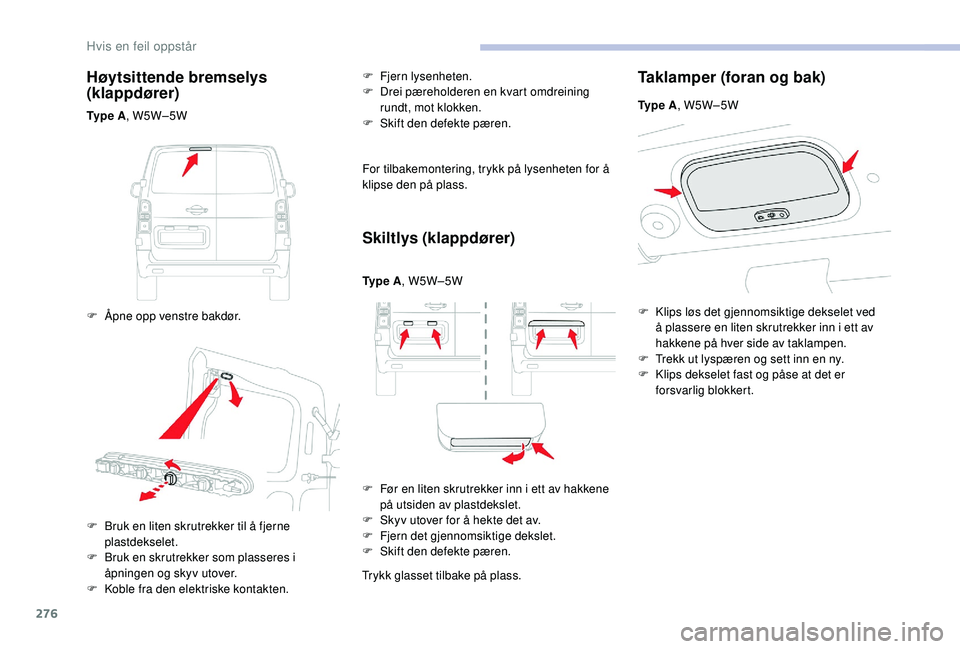

276
Høytsittende bremselys
(klappdører)
Ty p e A, W5W–5W
F
Å
pne opp venstre bakdør. F

F
jern lysenheten.
F
D
rei pæreholderen en kvart omdreining
rundt, mot klokken.
F S kift den defekte pæren.
For tilbakemontering, trykk på lysenheten for å
klipse den på plass.
Skiltlys (klappdører)
Ty p e A , W5W–5W
F
F
ør en liten skrutrekker inn i ett av hakkene
på utsiden av plastdekslet.
F

S
kyv utover for å hekte det av.
F

F
jern det gjennomsiktige dekslet.
F

S
kift den defekte pæren.
Trykk glasset tilbake på plass.
Taklamper (foran og bak)
F Bruk en liten skrutrekker til å fjerne plastdekselet.
F

B
ruk en skrutrekker som plasseres i
åpningen og skyv utover.
F

K
oble fra den elektriske kontakten. Ty p e A
, W5W–5W
F
K
lips løs det gjennomsiktige dekselet ved
å plassere en liten skrutrekker inn i ett av
hakkene på hver side av taklampen.
F
T
rekk ut lyspæren og sett inn en ny.
F
K
lips dekselet fast og påse at det er
forsvarlig blokkert.
Hvis en feil oppstår

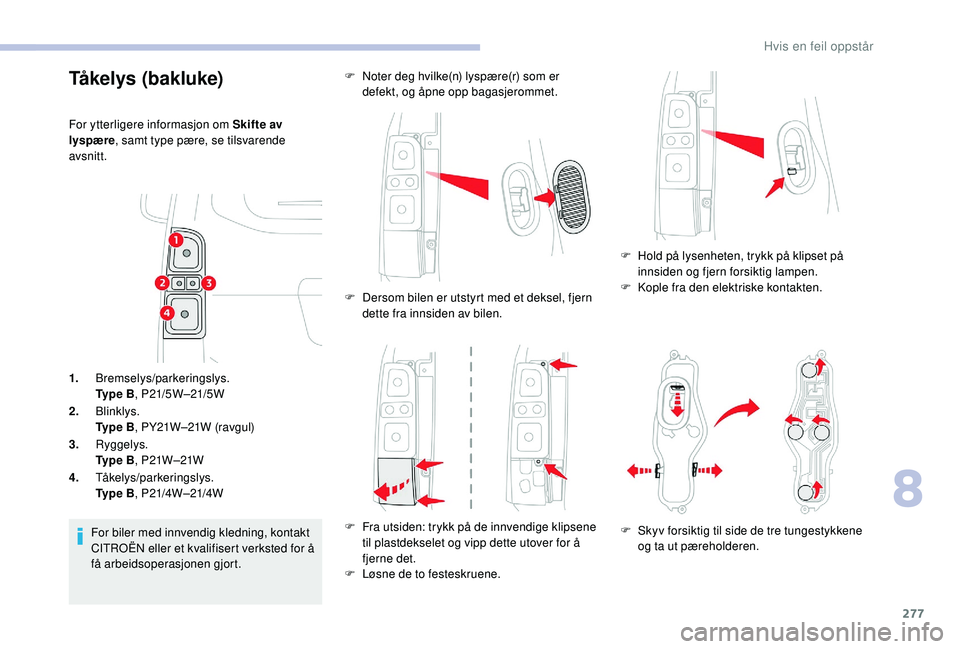

277
1.Bremselys/parkeringslys.
Ty p e B , P21/5W –21/5W
2. Blinklys.
Ty p e B , PY21W–21W (ravgul)
3. Ryggelys.
Ty p e B , P21W –21W
4. Tåkelys/parkeringslys.
Ty p e B , P21/4W –21/4W
For biler med innvendig kledning, kontakt
CITROËN eller et kvalifisert verksted for å
få arbeidsoperasjonen gjort. F

N
oter deg hvilke(n) lyspære(r) som er
defekt, og åpne opp bagasjerommet.
F
D
ersom bilen er utstyrt med et deksel, fjern
dette fra innsiden av bilen.
F
F
ra utsiden: trykk på de innvendige klipsene
til plastdekselet og vipp dette utover for å
fjerne det.
F

L
øsne de to festeskruene.F

H
old på lysenheten, trykk på klipset på
innsiden og fjern forsiktig lampen.
F
K
ople fra den elektriske kontakten.
F
S
kyv forsiktig til side de tre tungestykkene
og ta ut pæreholderen.
Tåkelys (bakluke)
For ytterligere informasjon om Skifte av
lyspære , samt type pære, se tilsvarende
avsnitt.
8
Hvis en feil oppstår

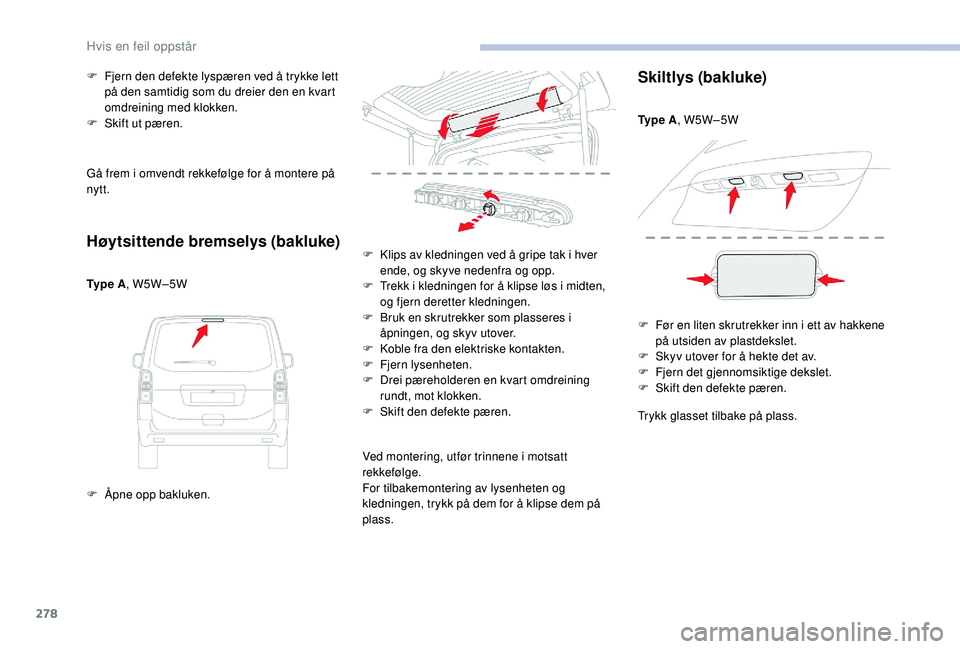

278
Gå frem i omvendt rekkefølge for å montere på
nytt.
Høytsittende bremselys (bakluke)
Ty p e A, W5W–5W
F
Å
pne opp bakluken.
F

F
jern den defekte lyspæren ved å trykke lett
på den samtidig som du dreier den en kvart
omdreining med klokken.
F
S
kift ut pæren.
F
K
lips av kledningen ved å gripe tak i hver
ende, og skyve nedenfra og opp.
F T rekk i kledningen for å klipse løs i midten,
og fjern deretter kledningen.
F

B
ruk en skrutrekker som plasseres i
åpningen, og skyv utover.
F

K
oble fra den elektriske kontakten.
F

F
jern lysenheten.
F

D
rei pæreholderen en kvart omdreining
rundt, mot klokken.
F

S
kift den defekte pæren.
Ved montering, utfør trinnene i motsatt
rekkefølge.
For tilbakemontering av lysenheten og
kledningen, trykk på dem for å klipse dem på
plass.
Skiltlys (bakluke)
Ty p e A , W5W–5W
F
F
ør en liten skrutrekker inn i ett av hakkene
på utsiden av plastdekslet.
F

S
kyv utover for å hekte det av.
F

F
jern det gjennomsiktige dekslet.
F

S
kift den defekte pæren.
Trykk glasset tilbake på plass.
