2018 CITROEN JUMPER SPACETOURER InstruksjonsbØker (in Norwegian)

263
I tilfelle endring av trykket i ett eller flere
dekk er det nødvendig å initialisere
systemet på nytt for detektering av for lavt
dekktrykk.
Du finner ytterligere opplysninger om
detektering av lavt dekktrykk i avsnittet
om dette.

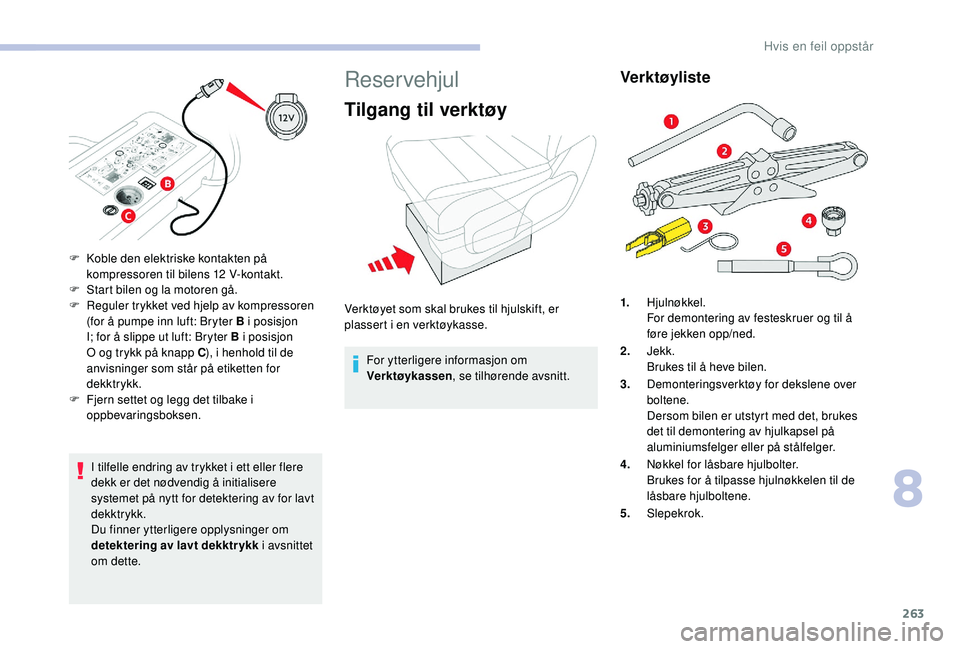

Reservehjul
Tilgang til verktøy
For ytterligere informasjon om
Verktøykassen , se tilhørende avsnitt.
Verktøyliste
F Koble den elektriske kontakten på
kompressoren til bilens 12 V-kontakt.
F

S
tart bilen og la motoren gå.
F

R
eguler trykket ved hjelp av kompressoren
(for å pumpe inn luft: Bryter B i posisjon
I; for å slippe ut luft: Bryter B i posisjon
O og trykk på knapp C ), i henhold til de
anvisninger som står på etiketten for
dekktrykk.
F

F
jern settet og legg det tilbake i
oppbevaringsboksen. 1.
Hjulnøkkel.
For demontering av festeskruer og til å
føre jekken opp/ned.
2. Jekk.
Brukes til å heve bilen.
3. Demonteringsverktøy for dekslene over
boltene.
Dersom bilen er utstyrt med det, brukes
det til demontering av hjulkapsel på
aluminiumsfelger eller på stålfelger.
4. Nøkkel for låsbare hjulbolter.
Brukes for å tilpasse hjulnøkkelen til de
låsbare hjulboltene.
5. Slepekrok.
Verktøyet som skal brukes til hjulskift, er
plassert i en verktøykasse.
8
Hvis en feil oppstår

264
For ytterligere opplysninger om tauing, se
det aktuelle avsnittet.
Alt dette verktøyet gjelder spesielt din bil
og kan variere i henhold til utstyrsnivå.
Ikke bruk dem til andre formål.
Jekken skal kun brukes for å skifte hjul
med et skadet eller punktert dekk.
Bruk ikke en annen jekk enn den som
følger med bilen.
Hvis bilen ikke har sin originale jekk,
kontakt en CITROËN forhandler eller et
kvalifisert verksted for å få korrekt jekk.
Jekken tilfredsstiller europeiske
standarder slik det defineres i Machinery
Directive 2006/42/EC.

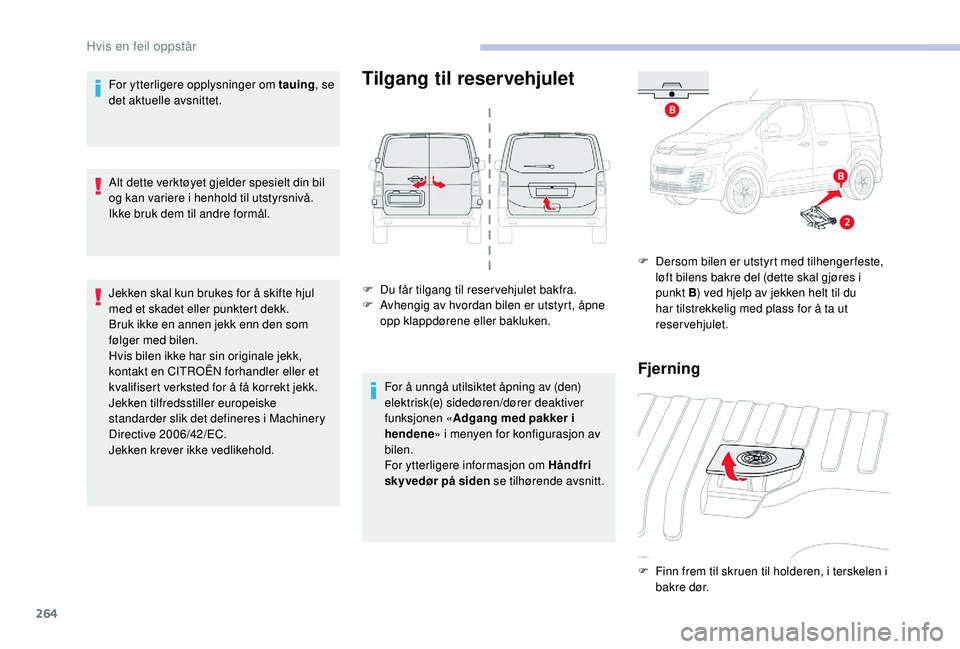

Jekken krever ikke vedlikehold.Tilgang til reservehjulet
F Du får tilgang til reser vehjulet bakfra.
F A vhengig av hvordan bilen er utstyrt, åpne
opp klappdørene eller bakluken.
For å unngå utilsiktet åpning av (den)
elektrisk(e) sidedøren/dører deaktiver
funksjonen « Adgang med pakker i
hendene » i menyen for konfigurasjon av
bilen.
For ytterligere informasjon om Håndfri
skyvedør på siden se tilhørende avsnitt. F

D
ersom bilen er utstyrt med tilhengerfeste,
løft bilens bakre del (dette skal gjøres i
punkt B ) ved hjelp av jekken helt til du
har tilstrekkelig med plass for å ta ut
reservehjulet.
Fjerning
F Finn frem til skruen til holderen, i terskelen i bakre dør.
Hvis en feil oppstår

265
F Skru løs bolten ved hjelp av sveiven for demontering av hjul (ca. 14 omdreininger)
helt til reservehjulsholderen har kommet
langt nok ned til at kroken kan frigjøres.
F

F
jern holderen fra kroken og plasser
reser vehjulet i nærheten av det hjulet som
skal skiftes ut.
MonteringDekk i holderen
Hvis du ønsker å endre størrelsen til dekket
på reser vehjulet, må du følge instruksjonene
nedenfor.
Et punktert dekk med dimensjonene 215
eller 225 kan plasseres i holderen.
F

A

nbring hjulet foran holderen.
F

H

julet monteres progressivt på holderen
ved vekslende bevegelser (fra venstre til
høyre) helt til sonen for feste av kroken er
frigjort.
F

F

est holderen med kroken og skru tilbake
skruen med sveiven for demontering, helt til
bolten er blokkert.
Opprinnelige
dekkdimensjoner XS – M
XL
215/65 R16 Det er ikke tillatt å plassere et 225-dekk i holderen
Det er ingen begrensning.
215/60 R17
215/60 R17 M&S
2 2 5 / 5 5 R17 Det anbefales ikke å plassere
et 215 -dekk i holderen (fare for støy)
8
Hvis en feil oppstår

266

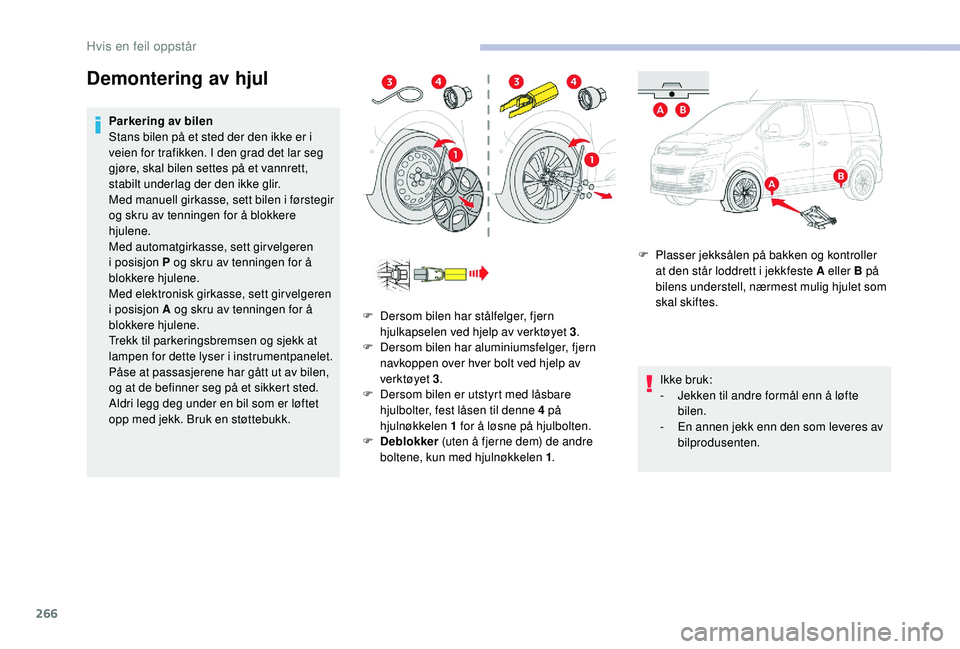

Demontering av hjul
Parkering av bilen
Stans bilen på et sted der den ikke er i
veien for trafikken. I den grad det lar seg
gjøre, skal bilen settes på et vannrett,
stabilt underlag der den ikke glir.
Med manuell girkasse, sett bilen i førstegir
og skru av tenningen for å blokkere
hjulene.
Med automatgirkasse, sett girvelgeren
i posisjon P og skru av tenningen for å
blokkere hjulene.
Med elektronisk girkasse, sett gir velgeren
i posisjon A og skru av tenningen for å
blokkere hjulene.
Trekk til parkeringsbremsen og sjekk at
lampen for dette lyser i instrumentpanelet.
Påse at passasjerene har gått ut av bilen,
og at de befinner seg på et sikkert sted.
Aldri legg deg under en bil som er løftet
opp med jekk. Bruk en støttebukk.F

P
lasser jekksålen på bakken og kontroller
at den står loddrett i jekkfeste A eller B på
bilens understell, nærmest mulig hjulet som
skal skiftes.
Ikke bruk:
-

J
ekken til andre formål enn å løfte
bilen.
-

E
n annen jekk enn den som leveres av
bilprodusenten.
F

D
ersom bilen har stålfelger, fjern
hjulkapselen ved hjelp av verktøyet 3 .
F

D
ersom bilen har aluminiumsfelger, fjern
navkoppen over hver bolt ved hjelp av
verktøyet 3 .
F

D
ersom bilen er utstyrt med låsbare
hjulbolter, fest låsen til denne 4 på
hjulnøkkelen 1 for å løsne på hjulbolten.
F

D
eblokker (uten å fjerne dem) de andre
boltene, kun med hjulnøkkelen 1 .
Hvis en feil oppstår

267
F Løft opp bilen ved hjelp av hjulnøkkelen 1 til det er tilstrekkelig plass mellom hjulet og
bakken for montering av reser vehjulet (ikke
punktert). Påse at jekken er stabil. Hvis underlaget
er glatt eller ustabilt, er det en fare for at
jekken glir og faller sammen – fare for
personskade!
Påse at jekken kun plasserer på festene
A eller B under bilen og at bilens
kontaktsone er forsvarlig sentrert under
jekken. Hvis ikke, er det en risiko for
at bilen skades eller/og at jekken faller
sammen – Risiko for skade!
F
F
jern hjulboltene og oppbevar dem på et
rent sted.
F
F
jern hjulet.
Montering av et hjul
F Plasser hjulet på navet.
F
S tram til boltene for hånd.
F

D
ersom bilen er utstyrt med låsbar hjulbolt,
foreta en første tiltrekking av denne ved
hjelp av hjulnøkkelen 1 med overgangen 4 .
F

F
orhåndsstram de andre boltene bare med
hjulnøkkelen 1 .
F

F

old ut jekken 2 ved hjelp av skiftenøkkelen
slik at jekkens hode kommer i kontakt
med det festet A eller B som brukes:
Kontaktsonen A eller B på bilen, skal
befinne seg i den midtre delen av jekkens
hode.
8
Hvis en feil oppstår

268
F Senk bilen helt ned igjen.
F F old sammen jekken 2 og fjern den.
F

D
ersom bilen er utstyrt med låsbar hjulbolt,
trekk den til ved hjelp av hjulnøkkelen 1 med
overgangen 4 .
F

S
tram til de andre boltene ved hjelp av
hjulnøkkelen 1 uten overgangen.
F

P
lasser verktøyet i verktøykassen. Dekktrykkvarsling
Reser vehjul i stål er ikke utstyrt med
sensor.
Etter hjulskift
Plasser det punkterte hjulet korrekt i
holderen.
Ta snarest mulig kontakt med CITROËN
eller et kvalifisert verksted.
Få det punkterte dekket undersøkt. Etter
å ha foretatt en inspeksjon, vil teknikeren
informere deg om dekket kan repareres
eller om det må skiftes.
Noen kjøreassistansefunksjoner skal
deaktiveres, f.eks. Active Safety Brake.
Hvis bilen din er utstyrt med detektering
av lavt dekktrykk, kontroller dekktrykket
og gå deretter til korresponderende
avsnitt.
Hvis du vil ha mer informasjon om
Detektering av lavt dekktrykk , se det
tilsvarende avsnittet. Hjul med hjulkapsel
Ved tilbakemontering av hjulet
tilbakemonteres hjulkapselen ved å
plassere innsnittet over for ventilen og
trykke rundt hele med håndflaten.
Feste av reservehjul
Hvis bilen er utstyrt med lettmetallfelger,
kan du se at mellomleggsskivene
ikke kommer i kontakt med det
«plassbesparende» reservehjulet når du
strammer boltene. Dette er normalt. Hjulet
holdes på plass ved konisk trykk på hver
hjulbolt.Dekktrykket står oppført på denne
etiketten.
Hvis en feil oppstår

269

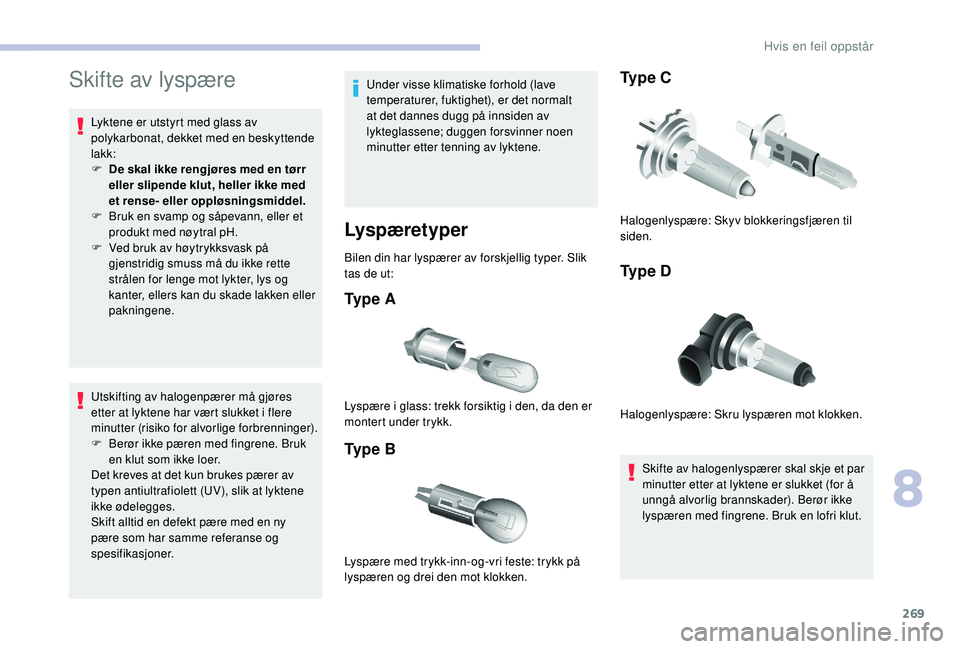

Skifte av lyspære
Lyktene er utstyrt med glass av
polykarbonat, dekket med en beskyttende
lakk:
F
D
e skal ikke rengjøres med en tørr
eller slipende klut, heller ikke med
et rense- eller oppløsningsmiddel.
F

B
ruk en svamp og såpevann, eller et
produkt med nøytral pH.
F

V
ed bruk av høytrykksvask på
gjenstridig smuss må du ikke rette
strålen for lenge mot lykter, lys og
kanter, ellers kan du skade lakken eller
pakningene.
Utskifting av halogenpærer må gjøres
etter at lyktene har vært slukket i flere
minutter (risiko for alvorlige forbrenninger).
F

B
erør ikke pæren med fingrene. Bruk
en klut som ikke loer.
Det kreves at det kun brukes pærer av
typen antiultrafiolett (UV), slik at lyktene
ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifikasjoner. Under visse klimatiske forhold (lave
temperaturer, fuktighet), er det normalt
at det dannes dugg på innsiden av
lykteglassene; duggen forsvinner noen
minutter etter tenning av lyktene.
Lyspæretyper
Bilen din har lyspærer av forskjellig typer. Slik
tas de ut:
Ty p e A
Ty p e B
Ty p e C
Ty p e D
Skifte av halogenlyspærer skal skje et par
minutter etter at lyktene er slukket (for å
unngå alvorlig brannskader). Berør ikke
lyspæren med fingrene. Bruk en lofri klut.
Lyspære i glass: trekk forsiktig i den, da den er
montert under trykk.
Lyspære med trykk-inn-og-vri feste: trykk på
lyspæren og drei den mot klokken. Halogenlyspære: Skyv blokkeringsfjæren til
siden.
Halogenlyspære: Skru lyspæren mot klokken.
8
Hvis en feil oppstår

270

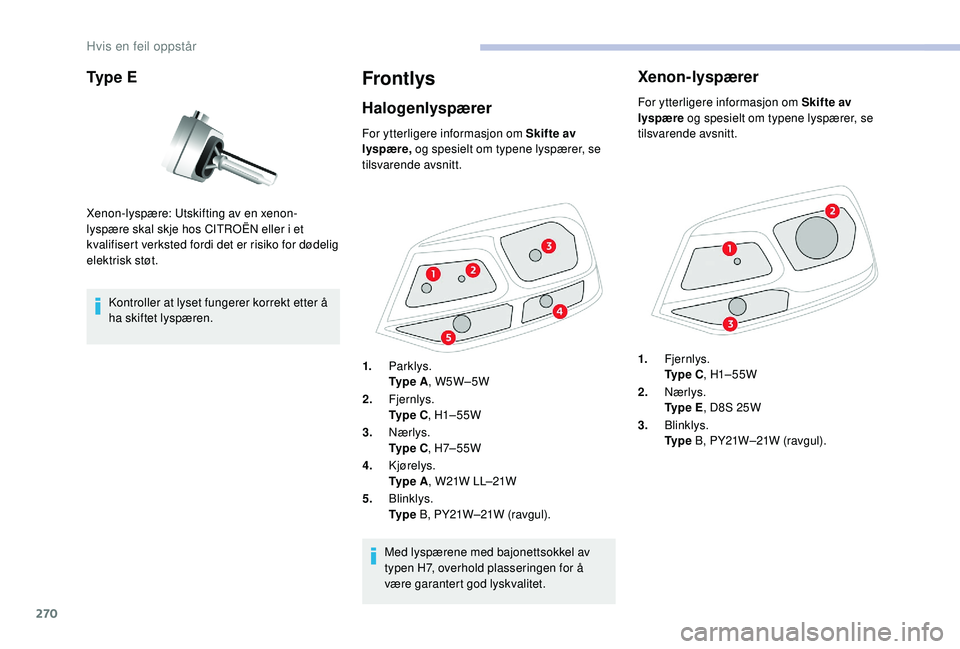

Ty p e E
Kontroller at lyset fungerer korrekt etter å
ha skiftet lyspæren.
Frontlys
Halogenlyspærer
Xenon-lyspære: Utskifting av en xenon-
lyspære skal skje hos CITROËN eller i et
kvalifisert verksted fordi det er risiko for dødelig
elektrisk støt.For ytterligere informasjon om Skifte av
lyspære,
og spesielt om typene lyspærer, se
tilsvarende avsnitt.
Med lyspærene med bajonettsokkel av
typen H7, overhold plasseringen for å
være garantert god lyskvalitet.
1.
Parklys.
Ty p e A , W5W–5W
2. Fjernlys.
Ty p e C , H1– 55W
3. Nærlys.
Ty p e C , H7– 5 5W
4. Kjørelys.
Ty p e A , W21W LL–21W
5. Blinklys.
Ty p e B, PY21W–21W (ravgul).
Xenon-lyspærer
For ytterligere informasjon om Skifte av
lyspære og spesielt om typene lyspærer, se
tilsvarende avsnitt.
1. Fjernlys.
Ty p e C , H1– 55W
2. Nærlys.
Ty p e E , D8S 25W
3. Blinklys.
Ty p e B, PY21W–21W (ravgul).
Hvis en feil oppstår
